    Обзор затвора камеры Canon PowerShot A75


    Хочу показать Вам устройство затвора и диафрагмы объектива камеры Canon PowerShot A75.
    Разбор самой камеры и ремонт покажу как-нибудь потом.

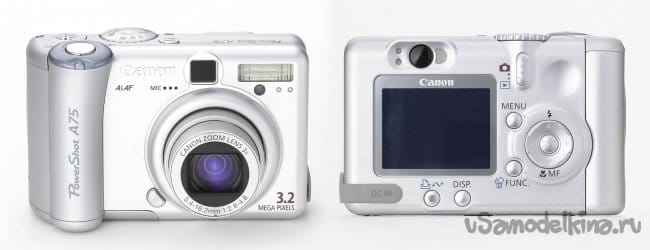

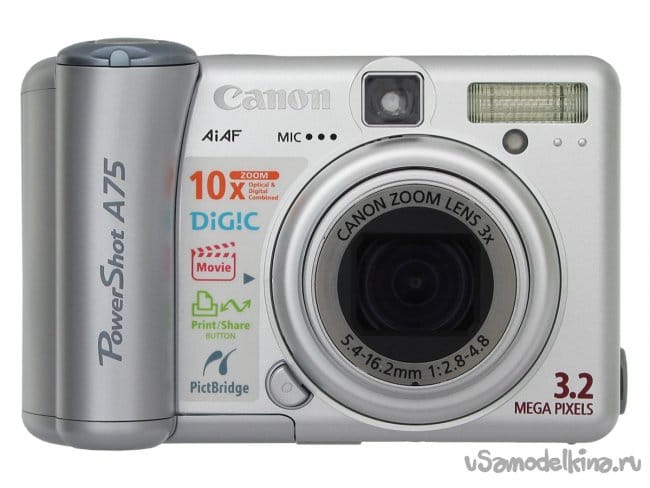

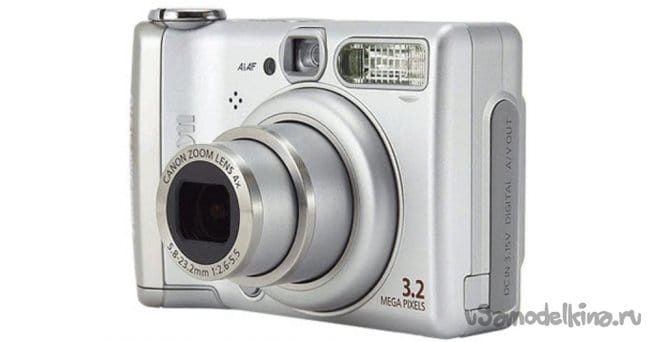

    Аппаратик выглядит так.



    Сейчас осмотрим интересные детали и механику затвора.

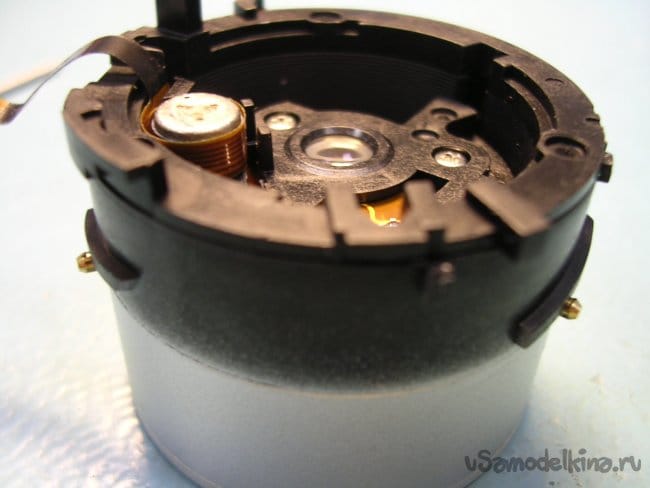

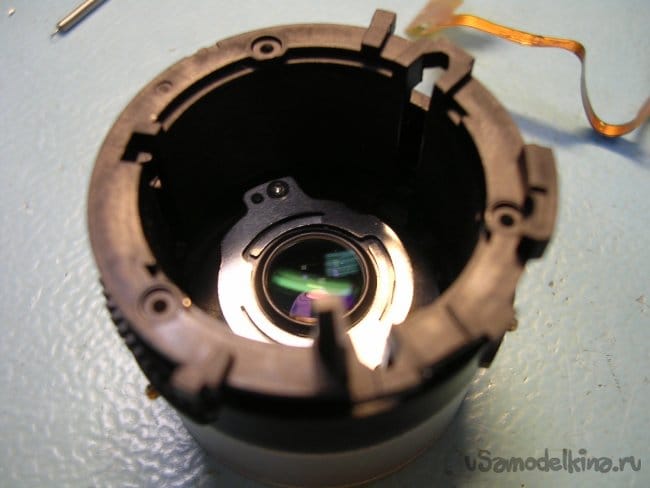

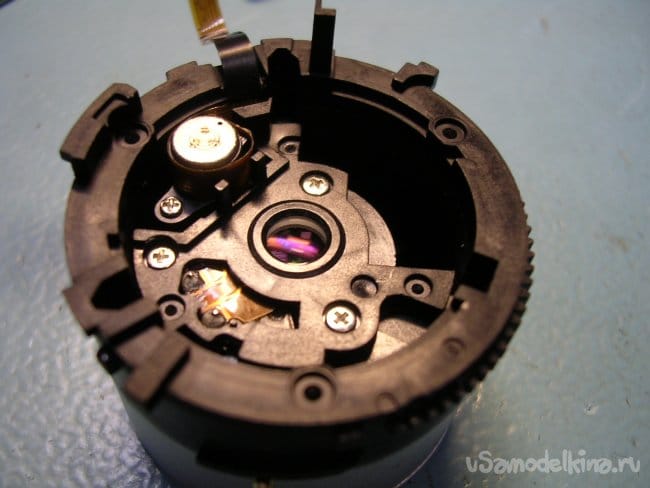

    И так разобрал фотоаппарат, объектив и добрался наконец до блока затвора и диафрагмы.



    Извлекаю блок.

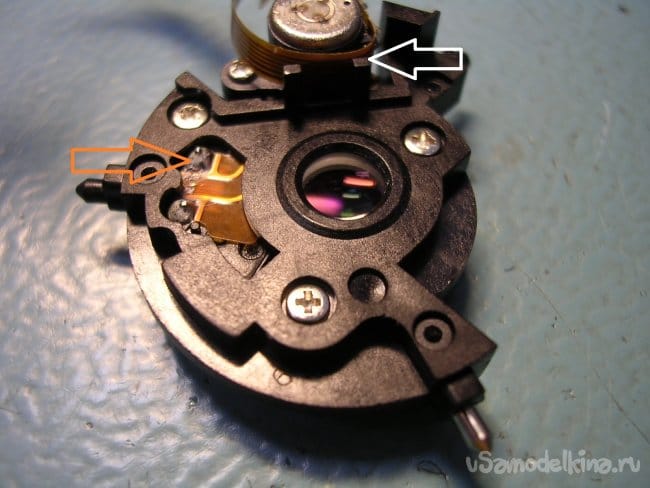

    Белая стрелка- шаговый двигатель привода диафрагмы.
    Оранжевая контакты соленоида, привода затвора.

    В этом ремонте на работала диафрагма(апертура). Чего то там испарилось наподобие смазки и лепестки просто залипли. Приводу не хватало усилий разлепить детальки. Просто перекинуть объектив на новый...ну себя не уважать. Неисправность стандартная, чисто механически разобрать, промыть спиртом детальки собрать обратно. Это первый раз потратил почти день на выявление причины и устранение неисправности. Нужно было выяснить, что не работало, привода, подломился шлейф и так далее.

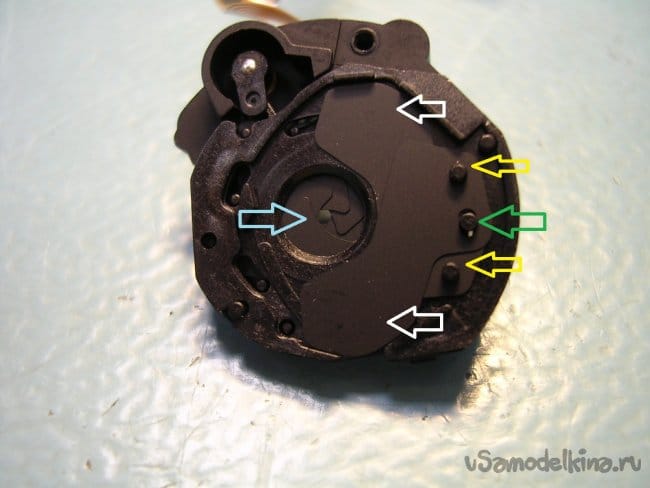

    Снимаю защитную крышку со стороны затвора. Парочка ламелек на оси приводящаяся в движение рычагом от соленоида.

    Белые стрелки-ламели затвора.
    Желтая-рычаг привода от соленоида.
    Синяя-это с обратной стороны детали диафрагмы. Отверстие диафрагмы получается шестигранным.
    Со стороны затвора все разобрал. Промыл спиртом, просушил, поставил обратно и сверху крышку.

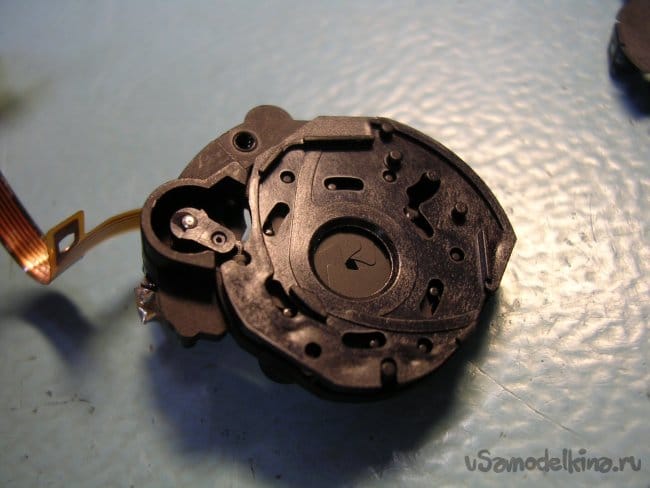

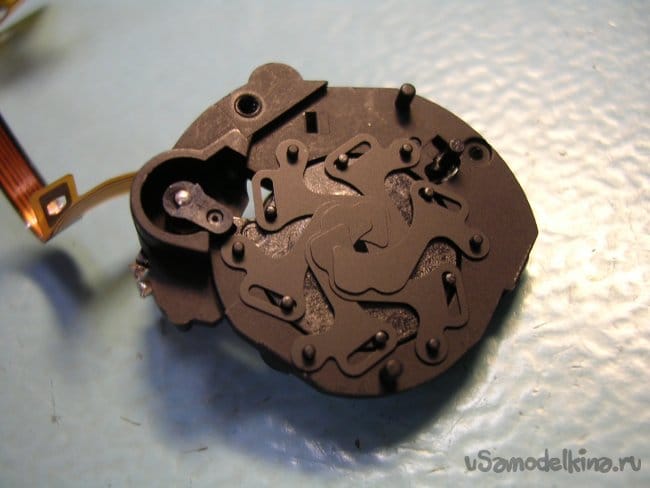

    Переворачиваю, блок, снимаю крышку со стороны диафрагмы.

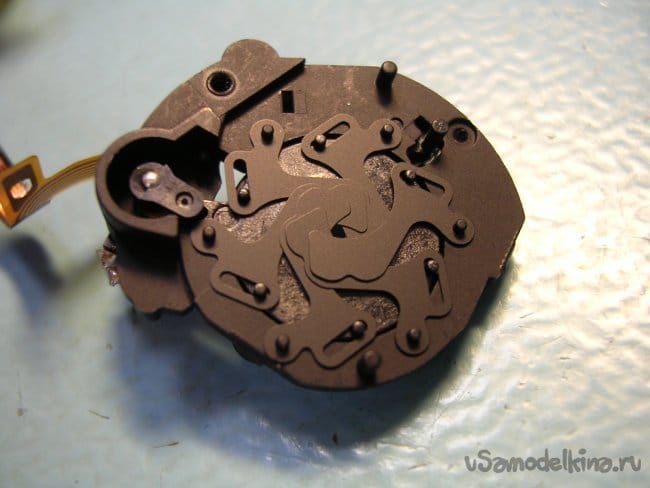

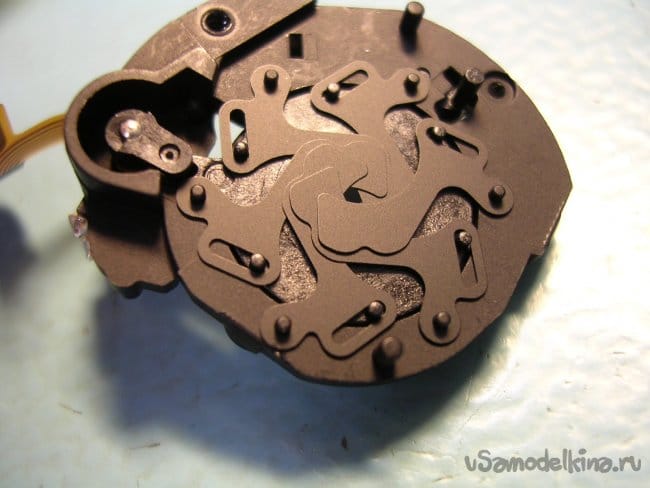

    Все это кружево нужно разобрать, промыть, просушить и собрать точно также. С наложением одной детальки на другую, иначе не будет работать.

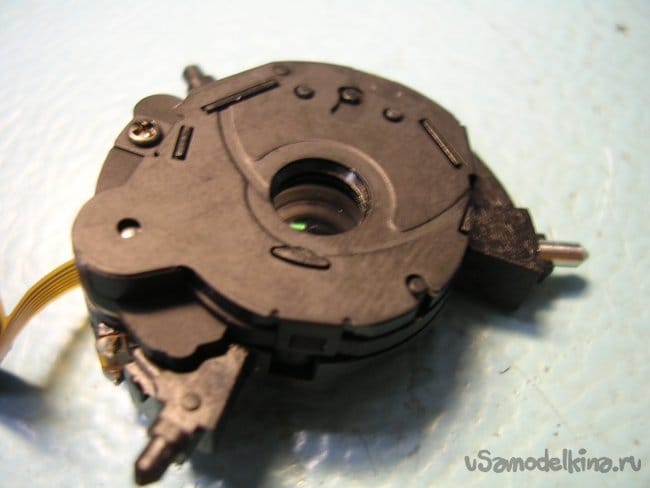

    Затем закрываю пластиковой крышкой и проверяю работу.
    Можно собирать объектив и аппарат.
    Теперь Вы видели затвор и диафрагму. Меня восхищают подобные конструкции.
