Чистка матрицы и замена подсветки дисплея простенького фотоаппарата Genius P-210

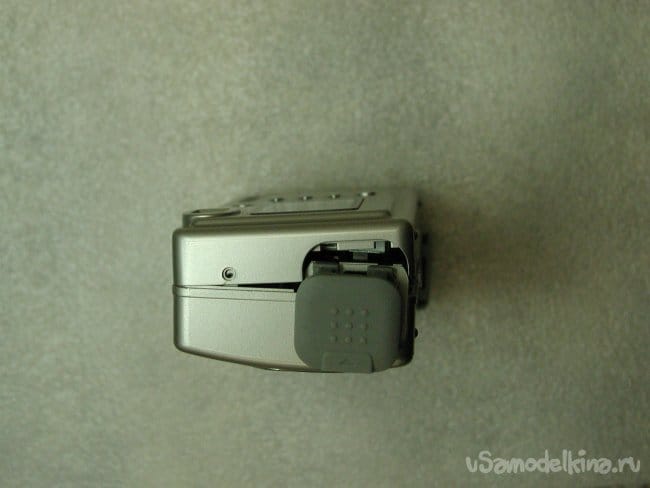

Пришел в ремонт простенький фотоаппарат под названием Genius P-210.
Сейчас посмотрим чего это такое маленькое мне на стол пришло.
Смотрю в интернет, ну совсем простая камера.

Может снимать с двукратным увеличением, правда зум цифровой однако. Вспышка работает в автомате.
Снимает видео в небольшом разрешении, и фотографии. Изображения можно выкладывать в интернет. Форматов RAW,RAW+JPEG нет. И как всегда в этой фирме может использоваться в качестве вэб камеры. И можно общаться с товарищами в режиме реального времени, правда нужна установка программы Microsoft NetMeeting.
Работает от стандартных батареек типа АА, но разъем питания отсутствует-жаль.
Так чего там у нас с мегапикселями матрицы-2.1
Характеристик вполне для вэб камеры, но зачем её называть фотоаппаратом?

И так проблемы со слов клиента.
Нет подсветки на дисплее, и пылинки на матрице. Во, даже файлик с пылинками приложен-большая редкость. Вполне себе хороший подход к ситуации.

Диагностика выявила следующие неисправности, правда нет подсветки-если поднапрячься видно изображение. По пылинкам-почистим.
Цена ремонта минимальная, и сроки-завтра.
Стараюсь в первую очередь вычистить поле от мелких и простых ремонтов. Оставить себе задел времени на сложные проблемные варианты.
Поскольку остаюсь в "вечернюю смену", сделаю напоследок и домой поеду.
И чего приготовить из инструмента.

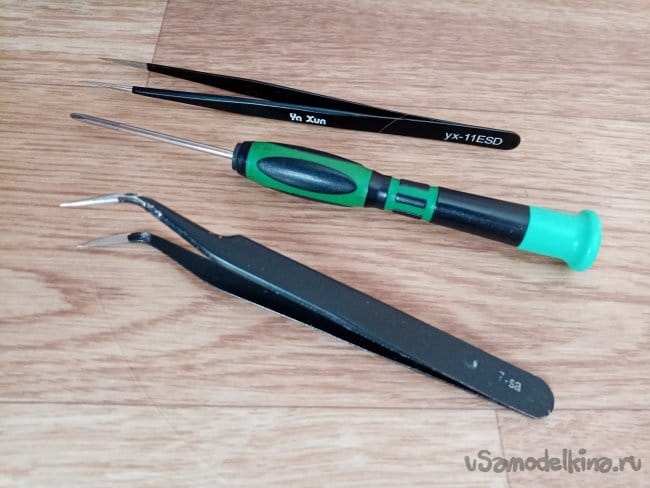

Отличную отверточку и парочку пинцетов, это первое дело.

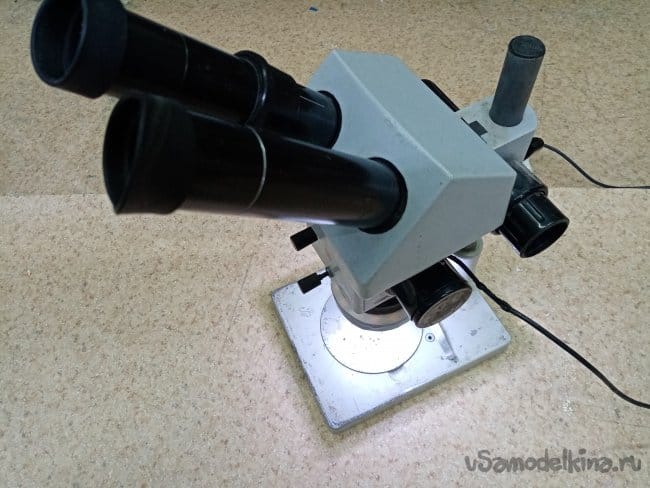

Микроскоп, это пылинки на матрице ловить.

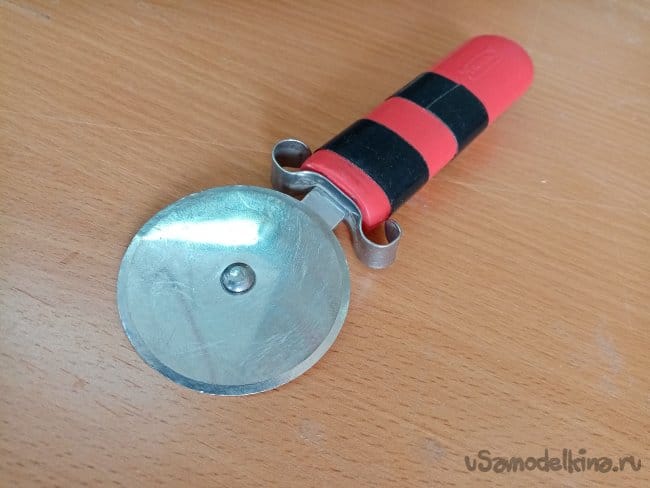

Супер размыкатель девайсов от телефонов до пылесосов "а ля макдональдс пицца".

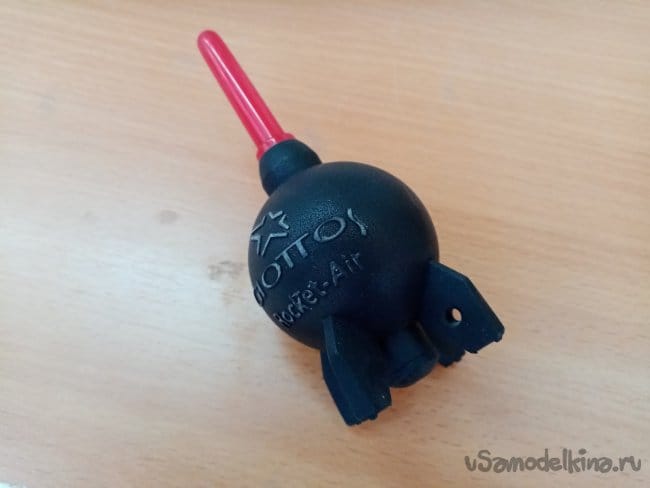

Аир-памп типа "клизма".

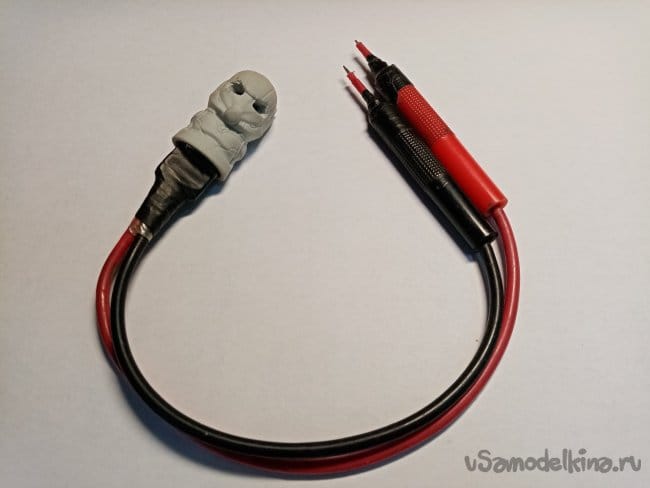

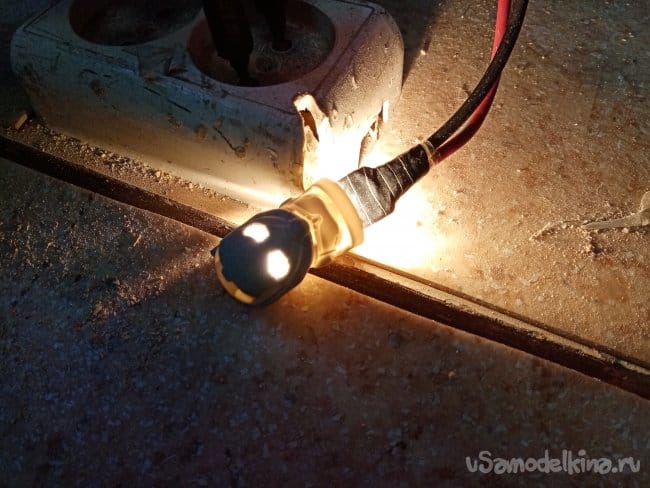

Разряжатель. Там вспышка есть с моим любимым конденсатором в 300 вольтей примерно.

И на всякий случай фирменная жидкость и швабры от CANON для чистки матрицы. Хотя вся система закрыта практически герметично-чего там могло прилипнуть к матрице в 2.1 пикселя?

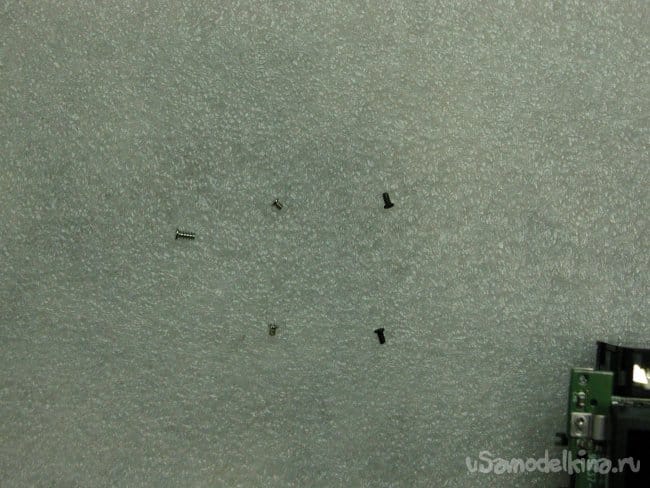

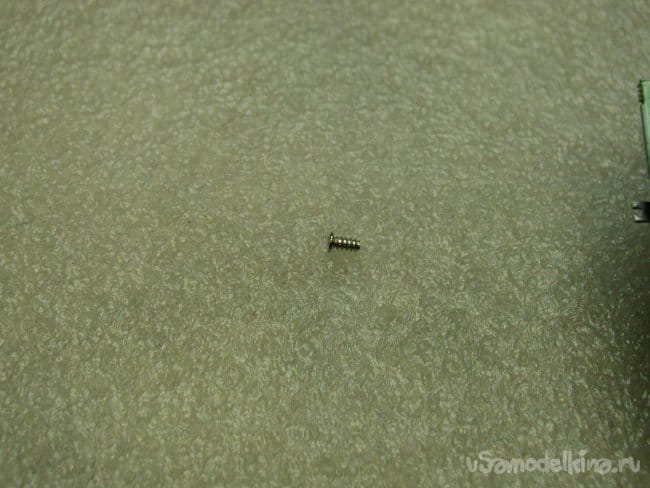

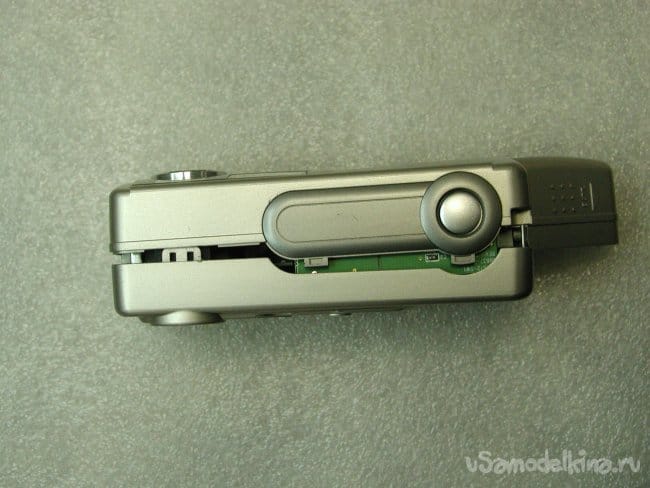

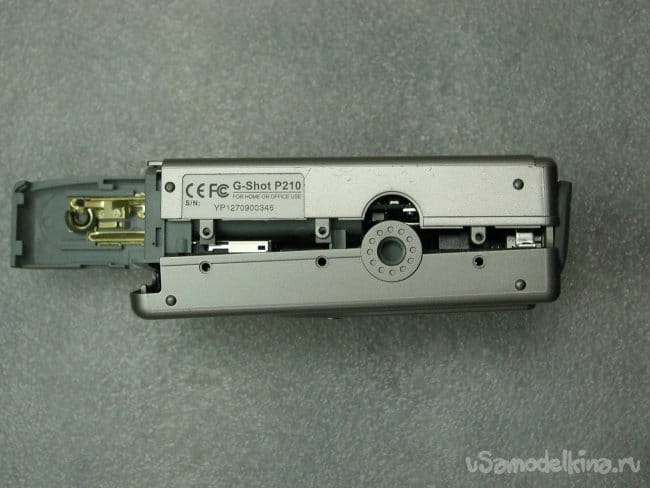

Бодренько начинаю раскручивать винтики крепления корпусных деталей.

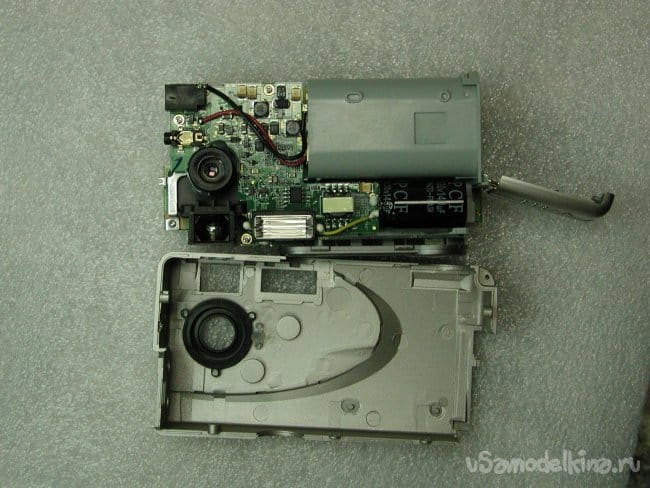

Раз, два, три и корпус снят.

Слегка приторможу, время позднее, я устал, самая хорошая ситуация совершить ошибку. Например конденсатором сжечь плату. Правда со мной такого не было-но все же.
Чай-тайм.

Подстаканник между прочим серебряный, воспоминание о прежней жизни. Как-то работал ювелиром.
Подарили.
Мне обычно коньяк дарят или водку. Вот досада, не пью не первое, не второе.
Мне бы амаретто или белиз. Зато ребята в сервисе рады.
Отвлекся слегка, попил чайку крепкого и с почти свежей головой продолжаю.

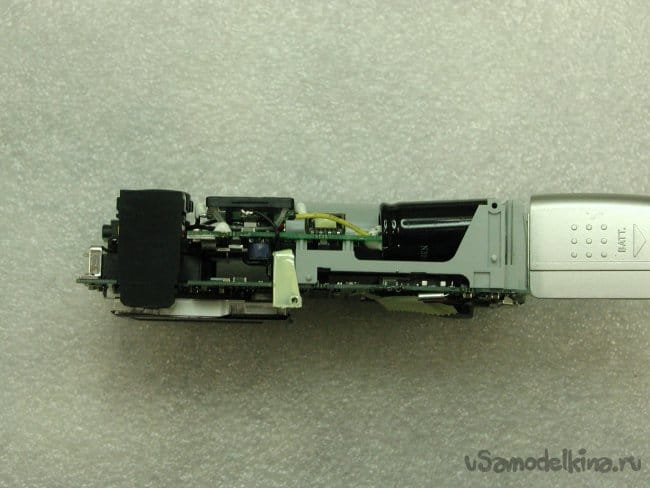

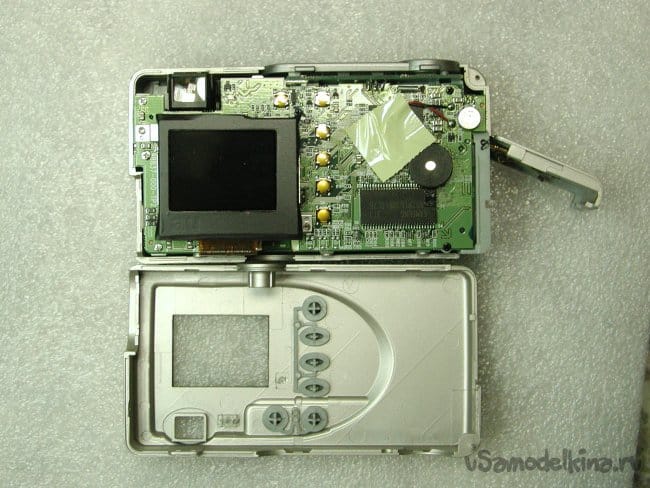

Бац, фронтальная панель снята.

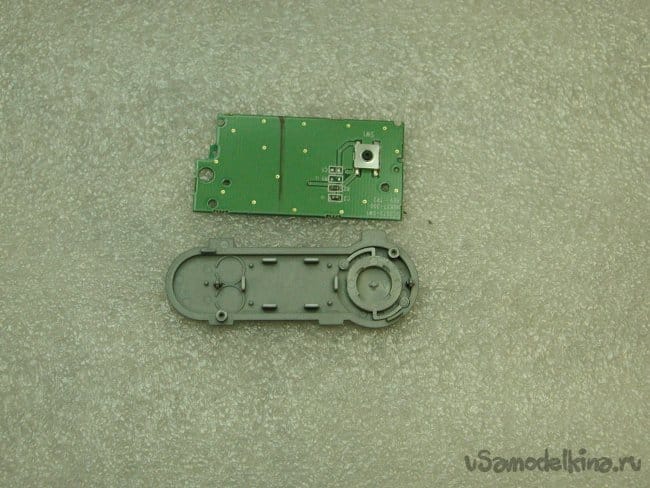

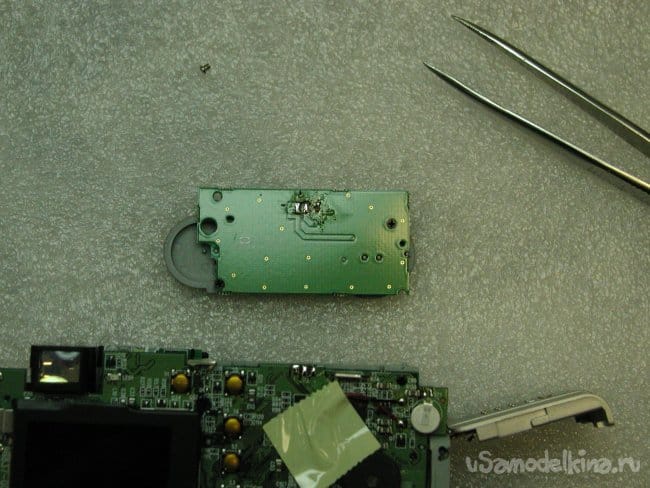

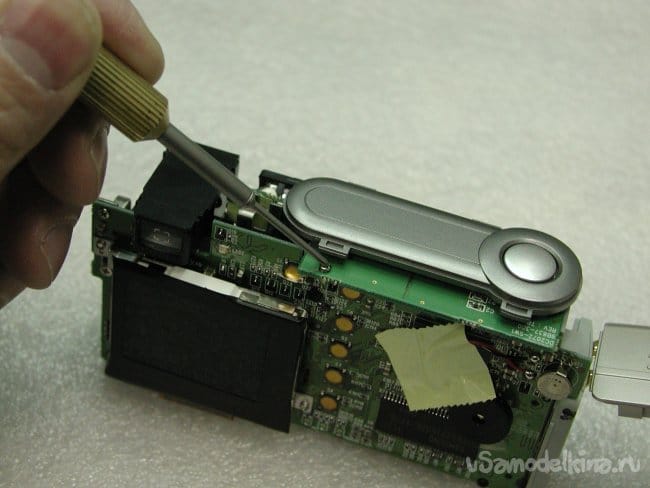

Верхнее расположение панели кнопки спуска. Снимаю.

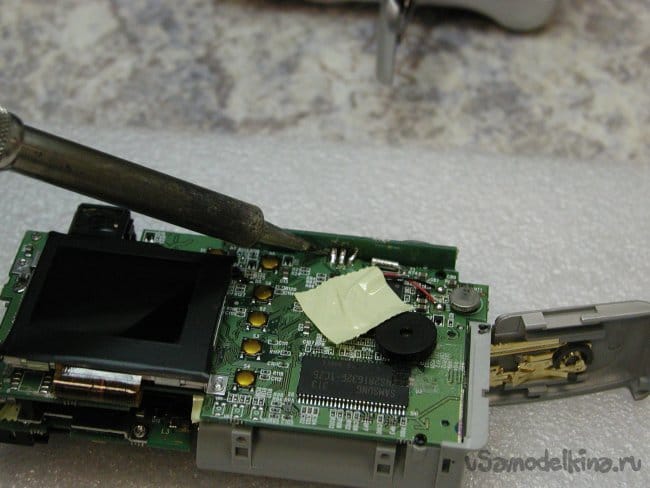

Распаиваю платы.

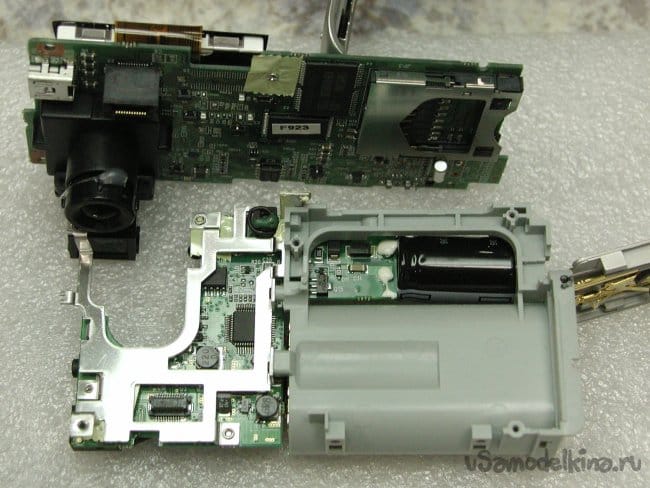

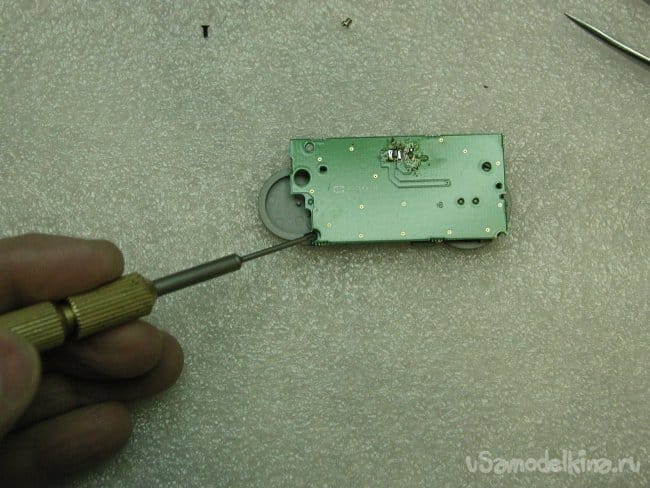

Осторожно раскручиваю дальше, снята одна плата. Открылся конденсатор. Разряжаю.

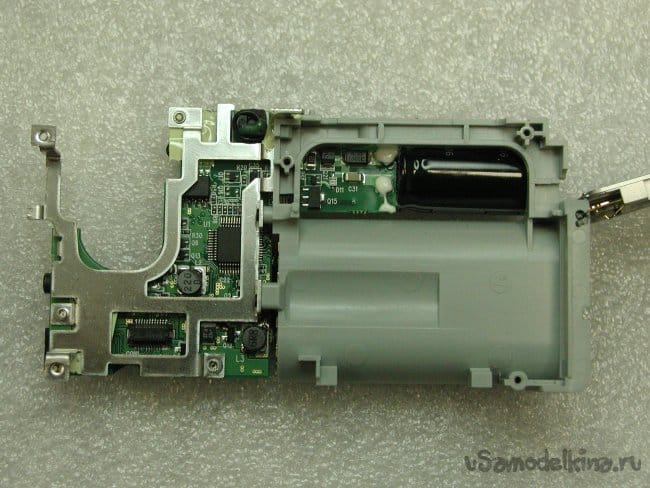

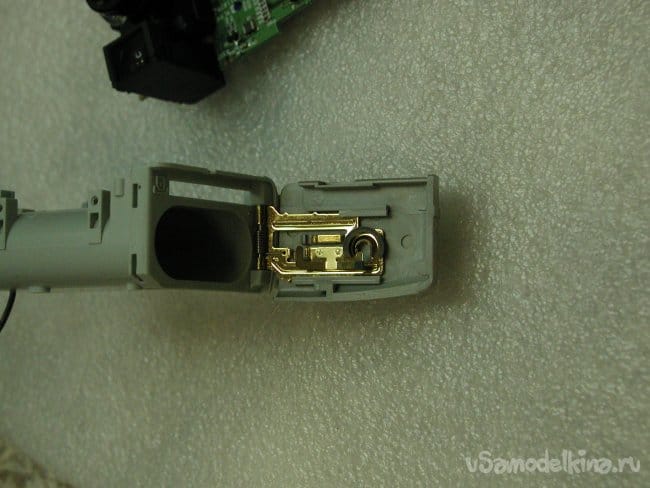

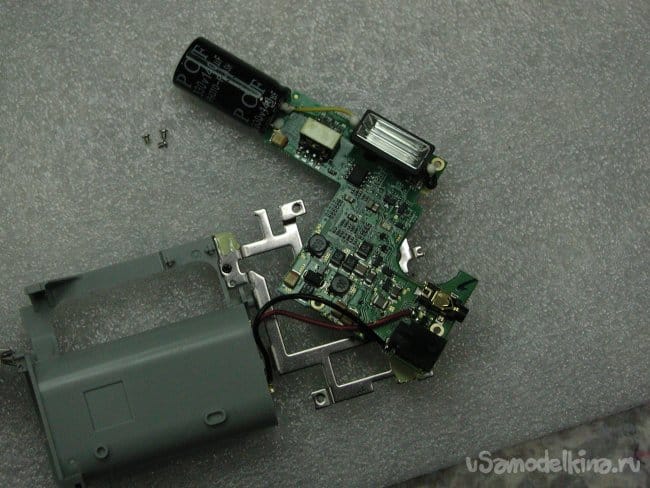

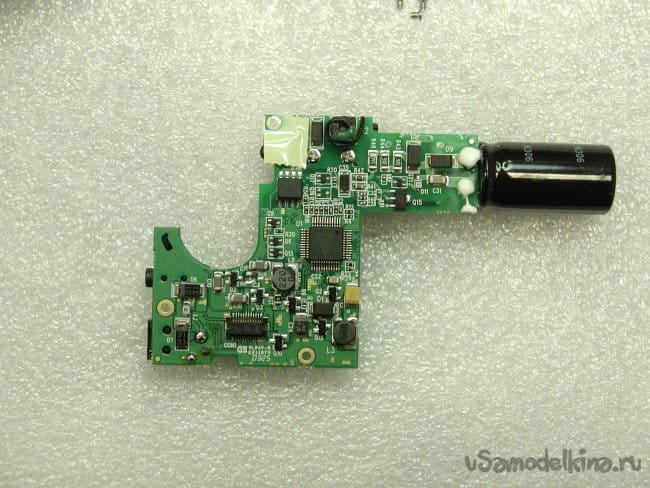

Отделяю плату вспышки.

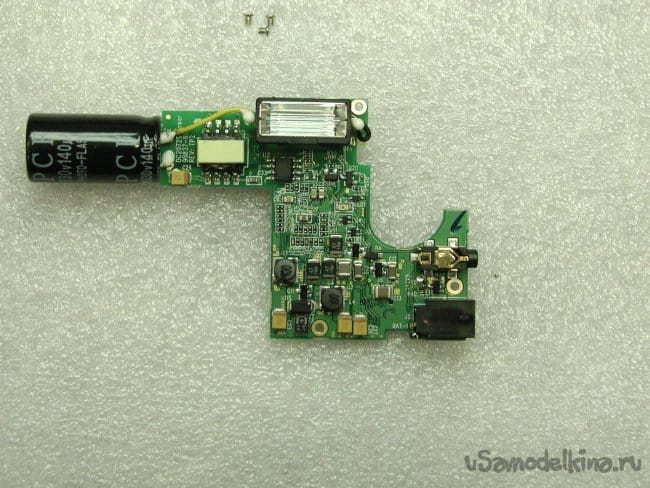

Аверс.
Реверс.

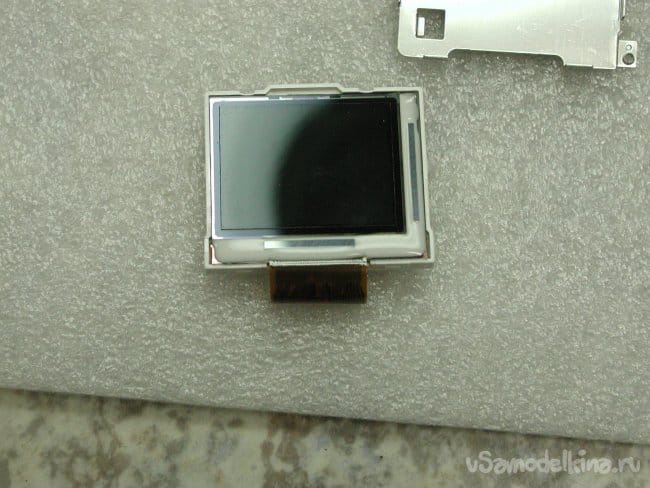

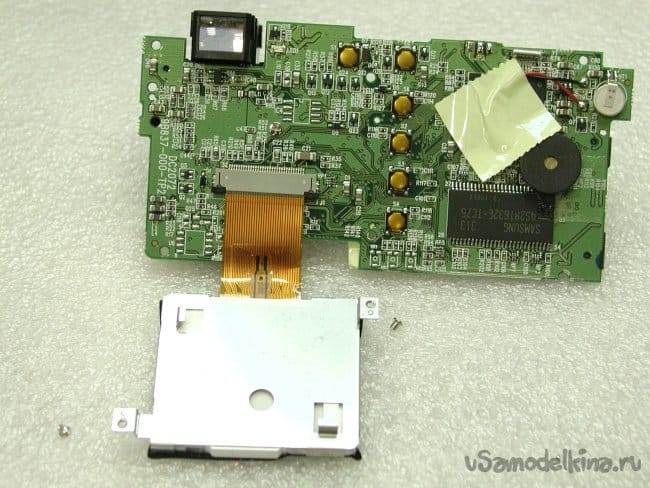

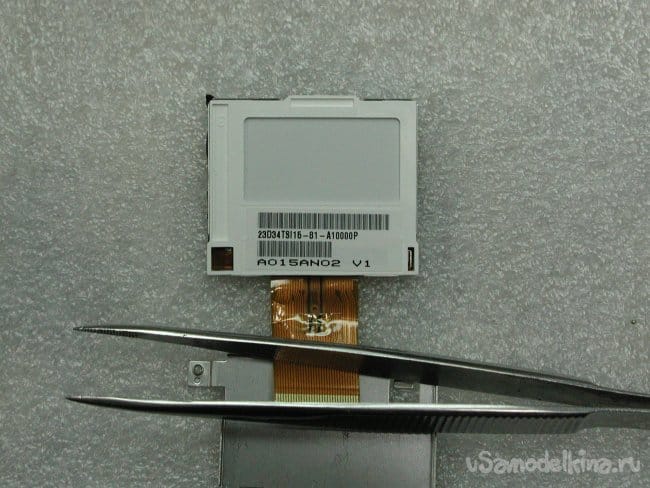

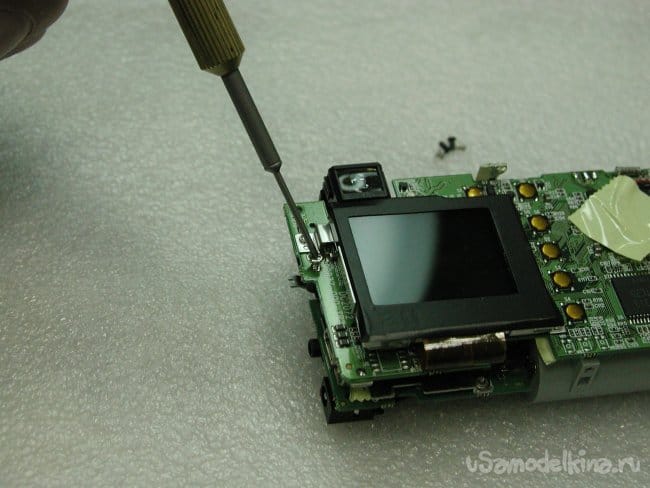

Так дисплейчик снимаю. Тыкаю напругой в питание подсветки-молчек-то есть мрак.

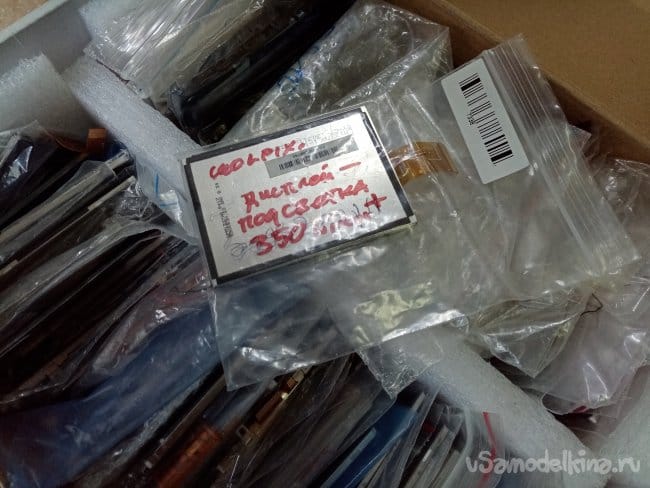

Посмотрю на своем складе запчастей, чего из дисплеев на эту модель есть.
Ага, есть треснутый дисплей но блок подсветки цел.

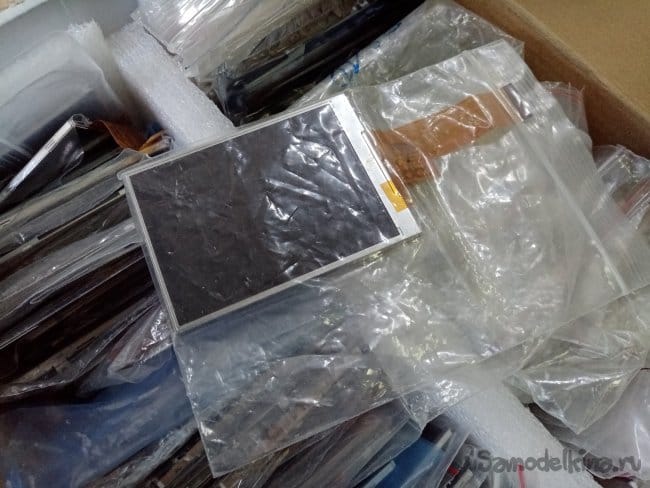

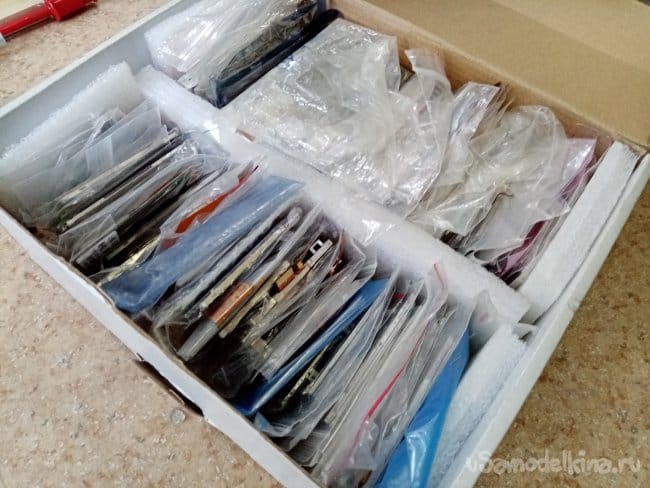

Лезу искать в коробочку.

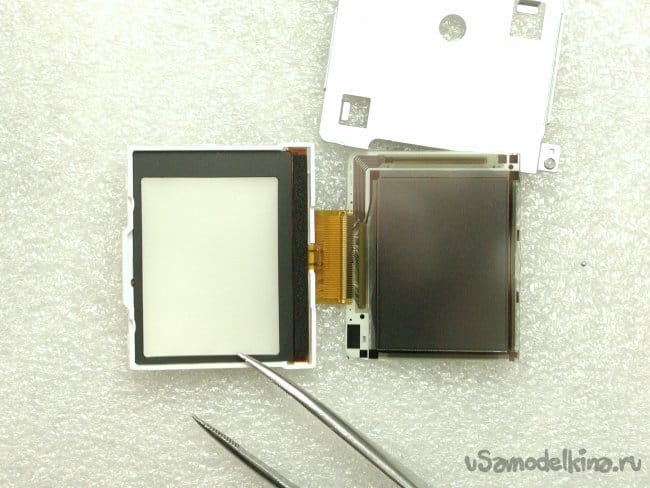

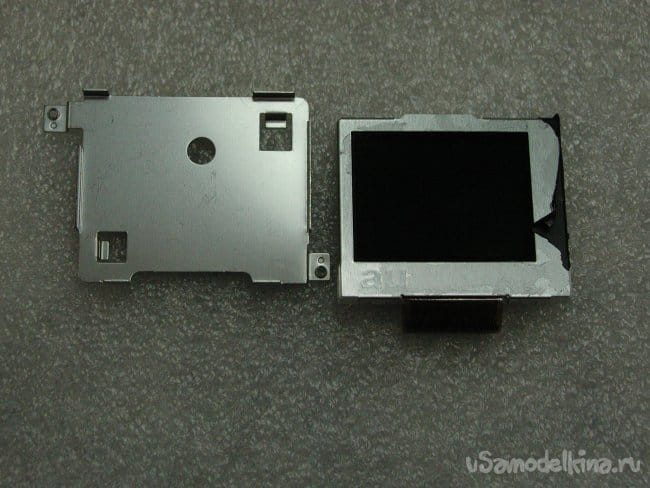

Разъединяю дисплей, процедура достаточно сложная, можно повредить пленочки с линзами рассеивателя.

Заменяю панель подсветки, собираю все в кучу. Проверяю. Все светится. Хорошо.

Теперь пылинки на матрице.

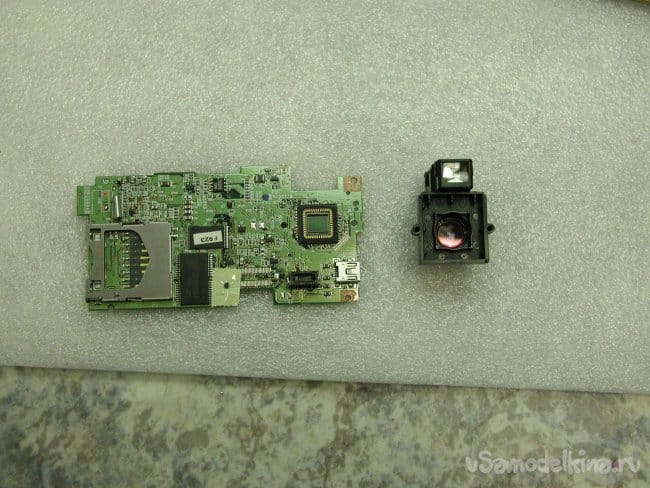

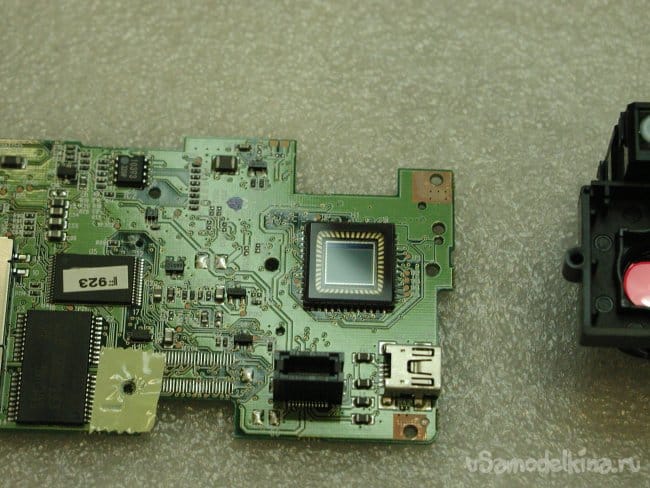

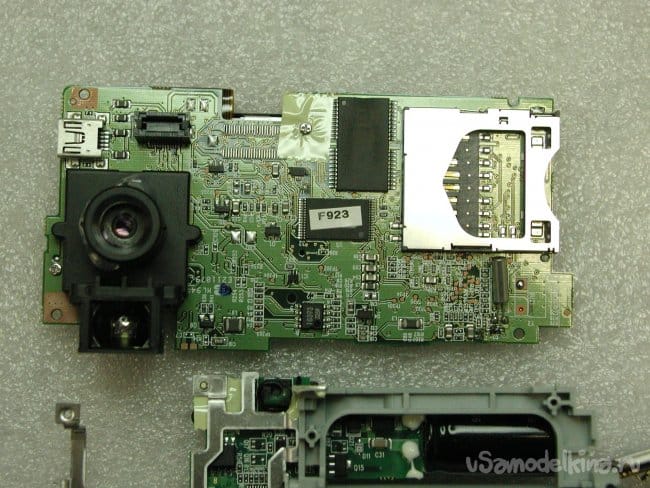

Снимаю простенький объектив, матрица припаяна к основной плате.

Под микроскоп, все выставляю наискосок.

Ага, вижу парочку пылинок заиграли в косых лучах. Первым делом пытаюсь сдуть клизмой. Повезло, сдул негодниц. Только в крайнем случае использую швабры и эклипс.

Затем неторопясь и тщательно собираю аппаратик "в зад". Ошибки подстерегают на конечном этапе как правило. Когда уже все сделано.
Прогоняю по тестам, снимаю видосик, делаю снимки. Подключаю к служебному ноуту и вижу свое лицо, да.... "не прынц" в десять вечера.

Неспешно покатил домой, открываю окно, холодненький ветерок в кабину.
Поздно-зато без пробок.
Небольшой подарочек.
Совместимость дисплеев различных моделей фотоаппаратов фирмы CANON.
Буду выкладывать по немногу различных фирм, чтобы не перегружать тему.
Canon A470-бывают с узким и широким шлейфом.
Canon A420,430
Canon A450,460
Canon A570 IS, A580 IS, A590 IS
Canon A60, A70, A75, A80, A85
Canon A630.640
Canon A60, A700.710
Canon ELPH2, IXUS I, IXUS I5, IXUS II, IXY320, SD20
Canon EOS 450D, EOS REBEL XS
Canon IXUS 110, SD960,
Canon IXUS 40, IXUS 50, IXUS 30, IXY50, SD200, SD300, SD400, IXUS Wireless
Canon IXUS 55, SD450, IXY60
Canon IXUS 60, IXY70, SD600,
Canon IXUS 65, SD630,
Canon IXUS 70, SD1000
Canon IXUS 700, IXY600, SD500
Canon IXUS 750, IXY700, SD550
Canon IXUS 800, SD700
Canon IXUS 82, IXUS 85, IXUS 95, IXUS 80, SD1100, SD1200, SD770
Canon IXUS 850, IXY900, SD800
Canon IXUS 860, IXY910, SD870
Canon IXUS 90, SD790
Canon IXUS 900, SD900
Canon IXUS 960, SD950
Canon IXUS 970, IXY820, SD890
Canon IXUS I7, IXUS IZOOM, SD30
Canon S2 IS, A510, A520
Canon S60, S70
Canon SD750, IXUS 75
Canon SX100 IS; Panasonic TZ3

И ссылочка на дисплеи.
