Почти как кинокамера фотоаппарат Genius G-shot DV600

Вот и первая ласточка. Пришел один из аппаратов фирмы Genius.

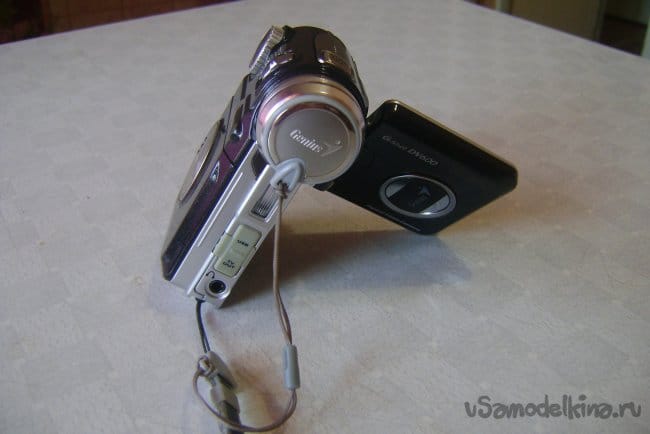

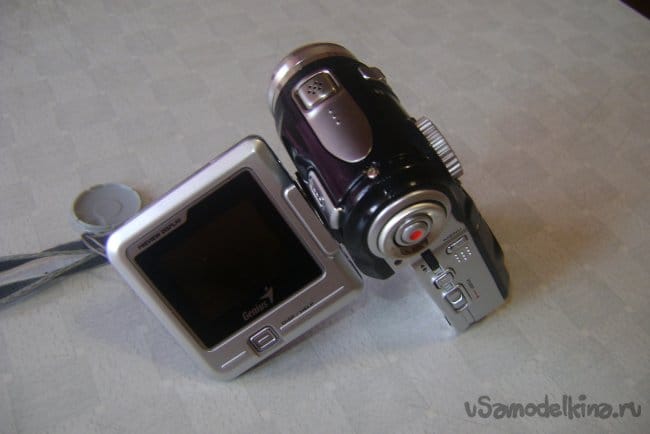

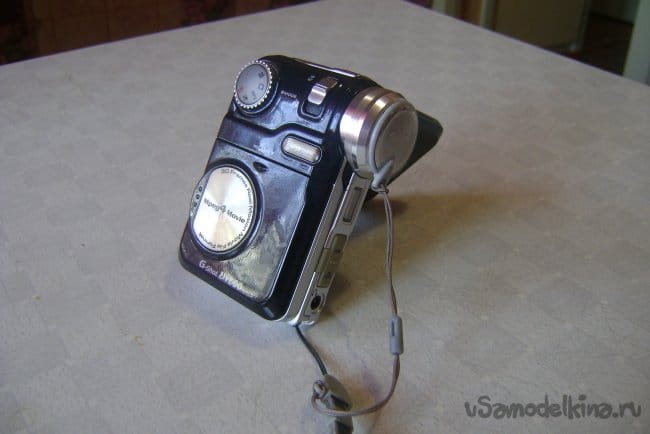

Посмотрим со всех сторон эту весьма интересную камеру.


Чего там пишут в интернете по данному девайсу.

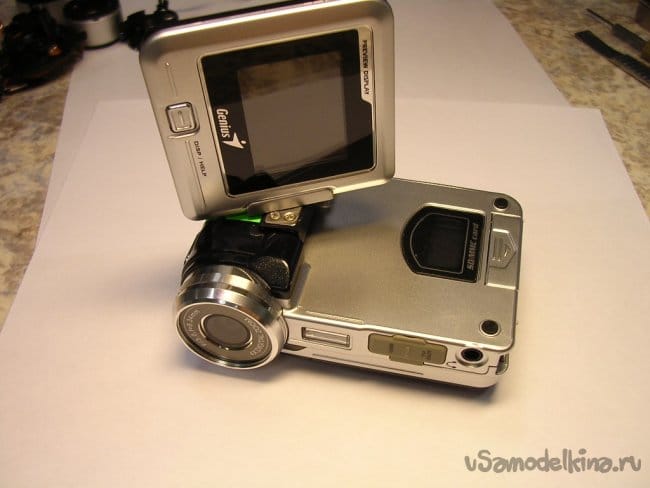

Дефект заявленный клиентом - «не фиксируется дисплей».

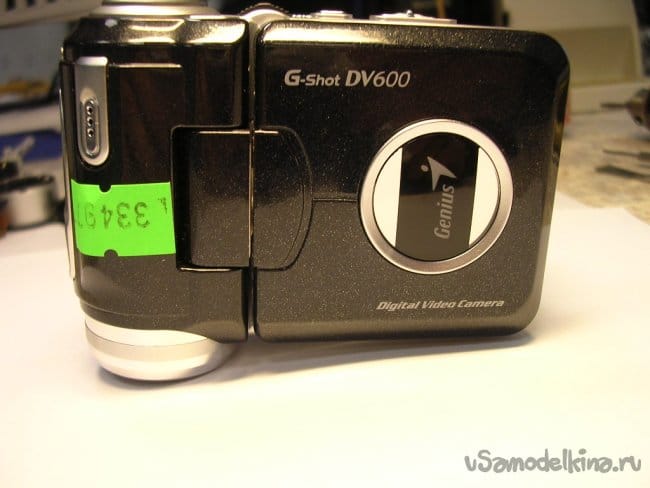

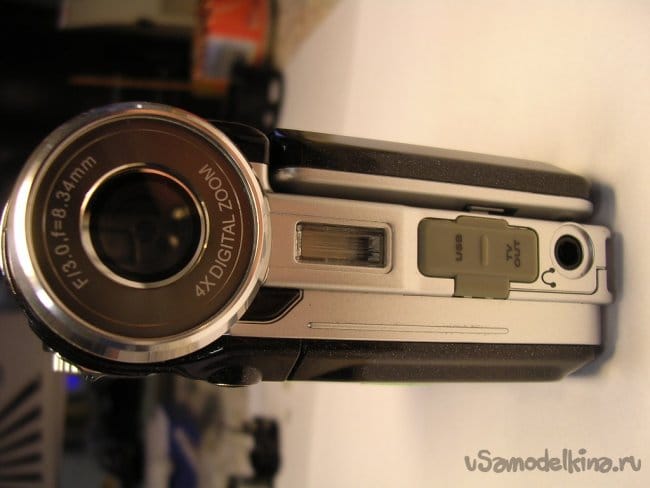

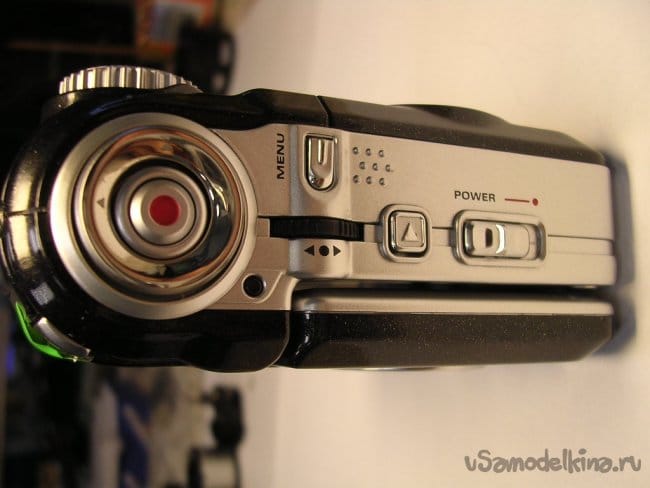

Осматриваю по кругу в поисках других дефектов. Все чисто, приемщики тоже не зафиксировали внешних повреждений.

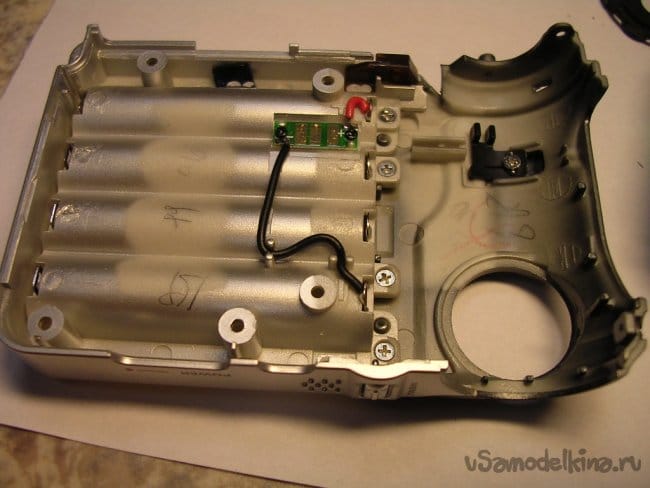

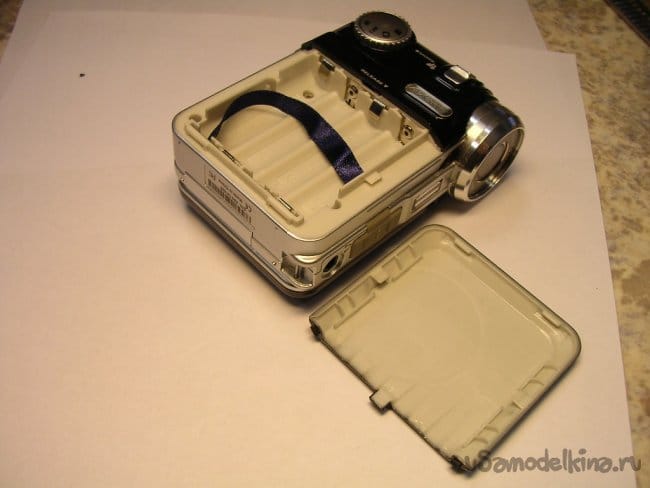

Начинаю разбирать. Под крышкой батарейного отсека четыре элемента. Многовато места занимают.

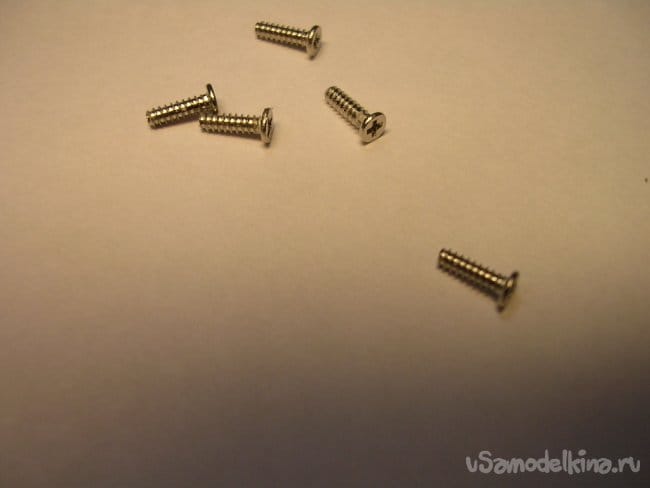

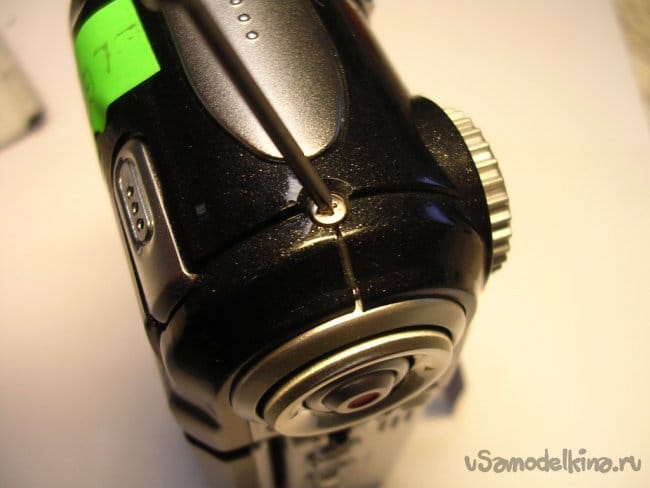

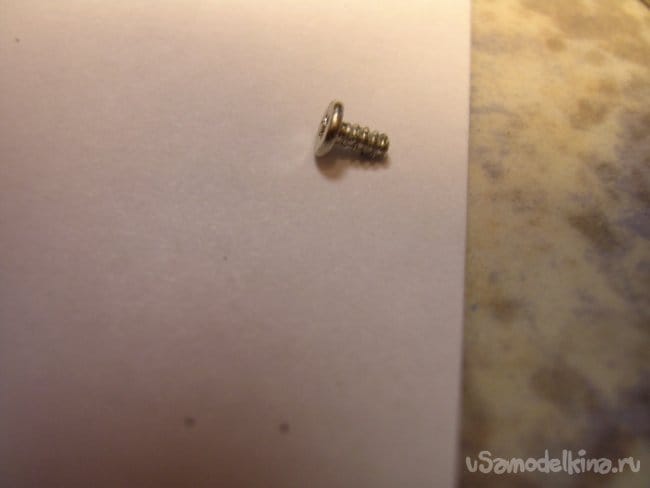

Начинаю откручивать по кругу болтики.

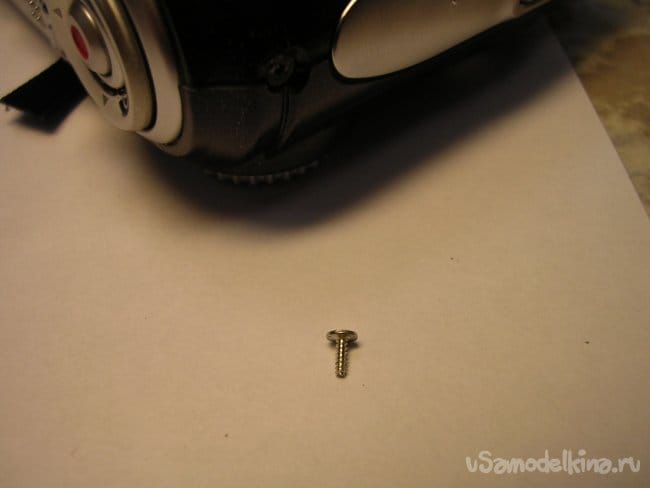

Пять штучек и еще один в районе крепления объектива.

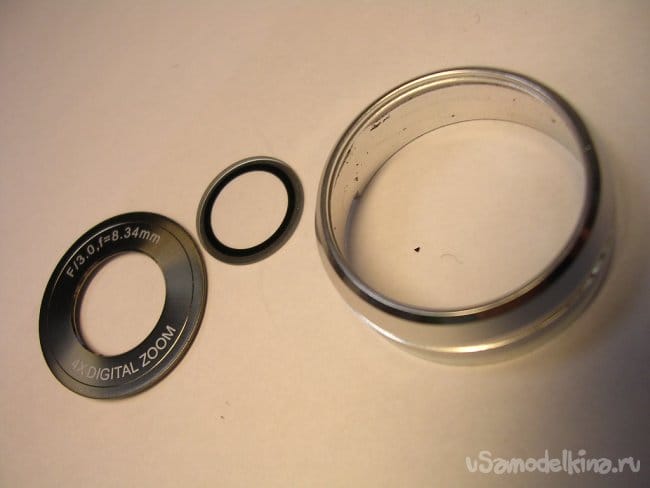

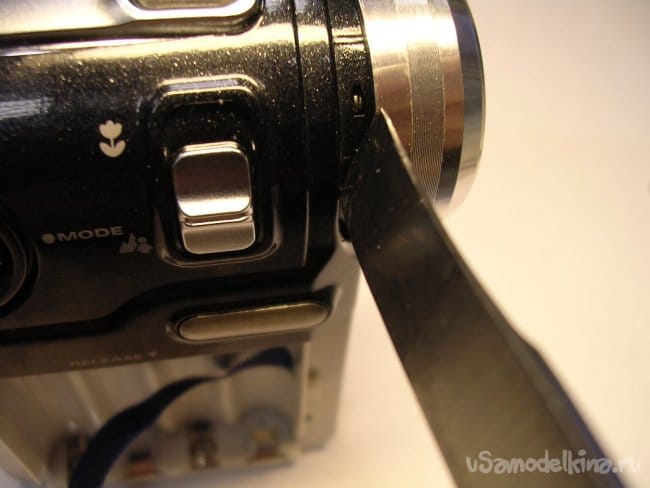

Осторожно размыкаю половинки. Нужно так-же демонтировать красивое блестяще колечко вокруг объектива. Одевается в натяг на защелках.

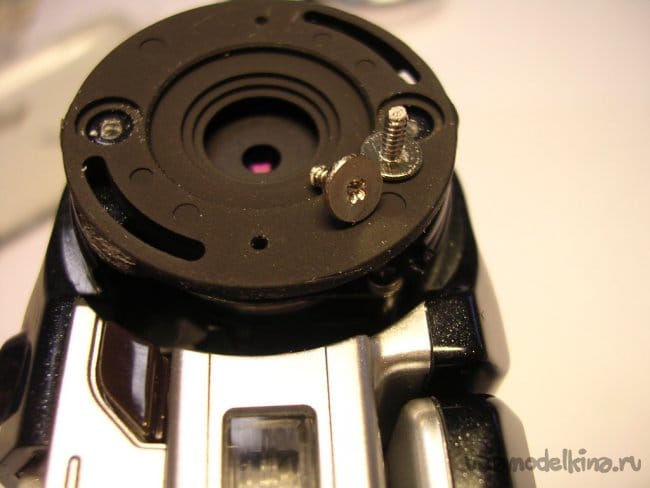

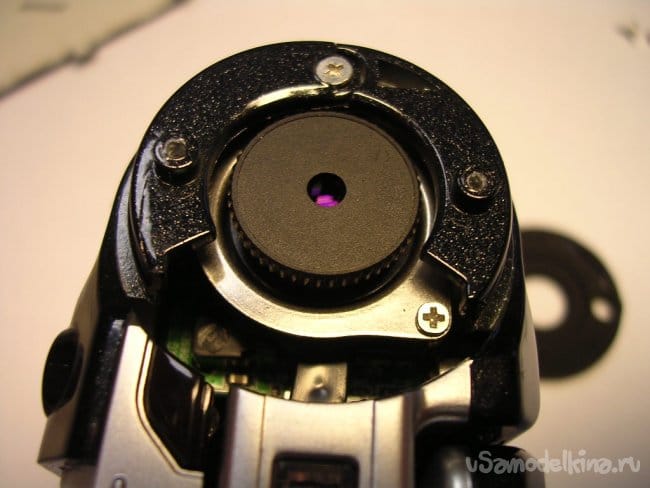

Затем небольшое подстроечное колечко объектива. Можно немного поправить резкость, когда агрегат используется в качестве вэб камеры.

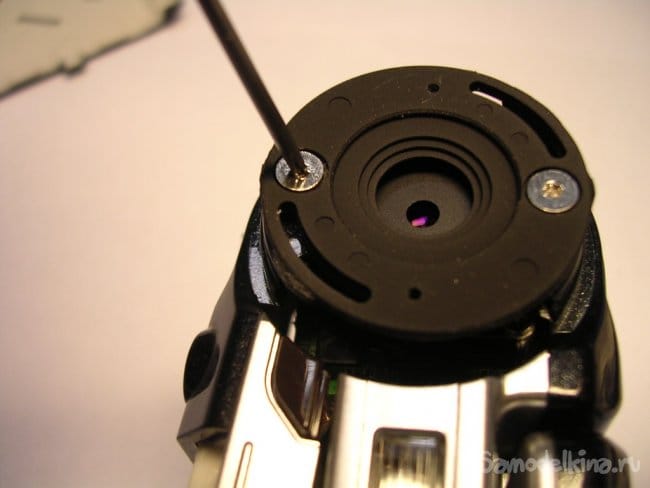

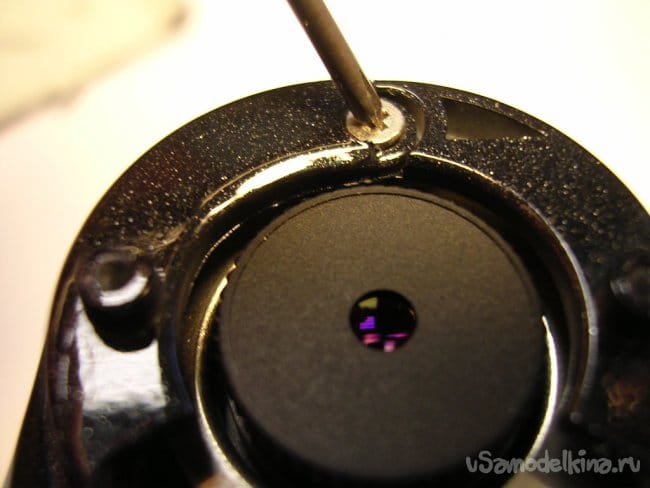

Под нем еще несколько винтиков.

Снимаю панель корпуса. С лицевой стороны окрашен, внутренняя сторона обнажает весьма дешевую пластмассу. И понятное дело непрочную, легко заломали руками крепление дисплея.

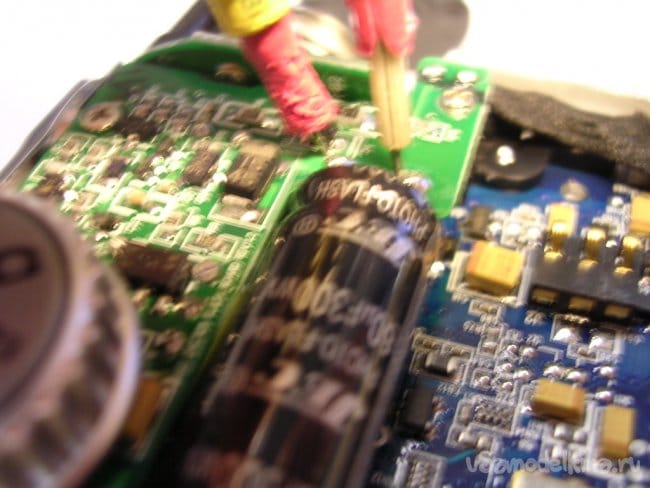

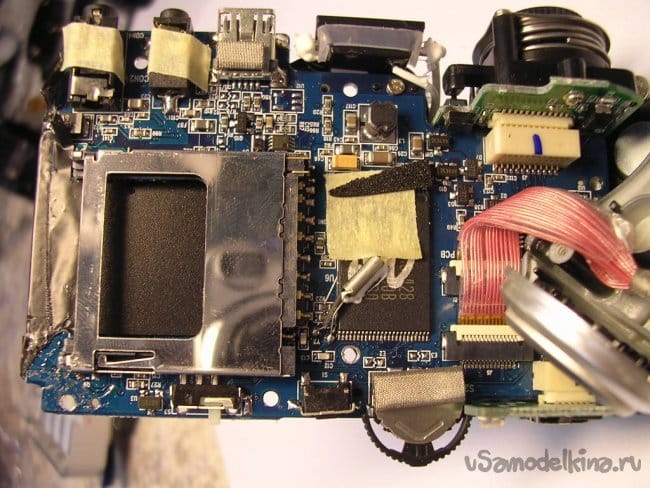

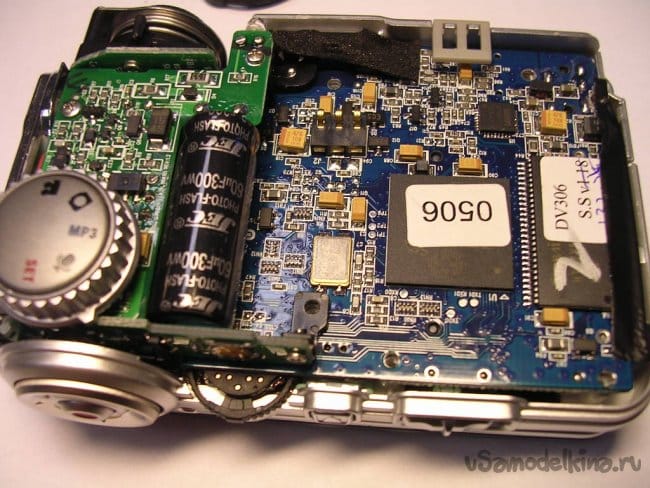

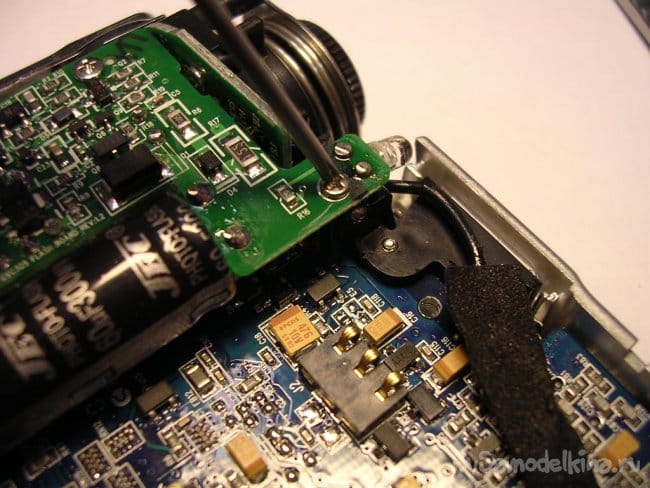

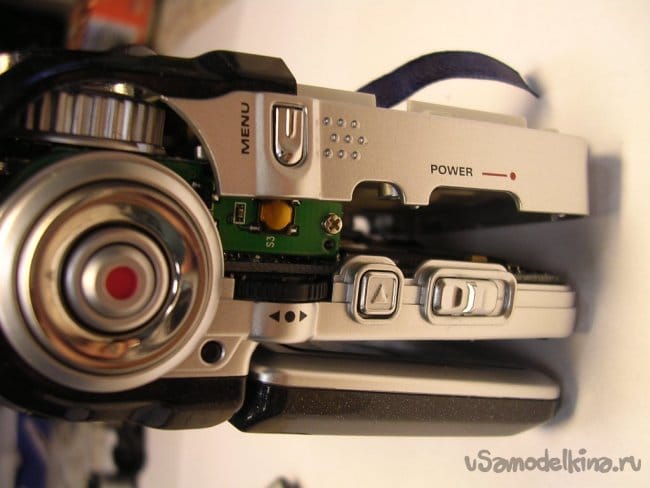

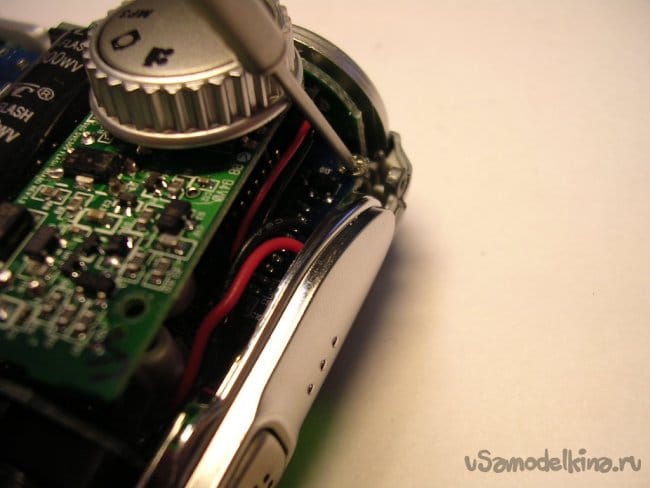

Под ней плата управления и плата вспышки. Разряжаю конденсатор.

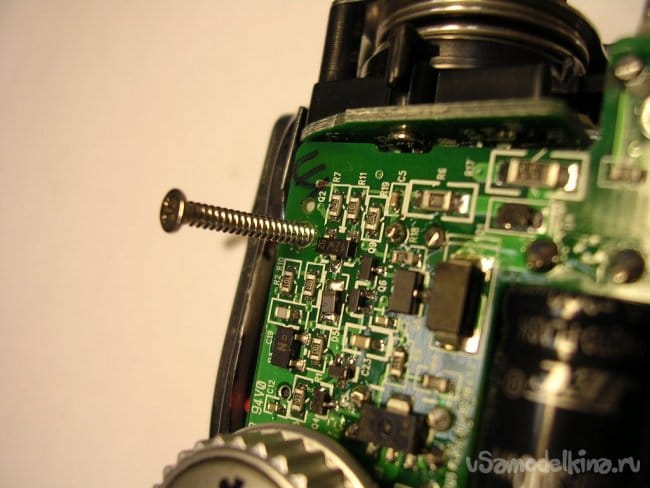

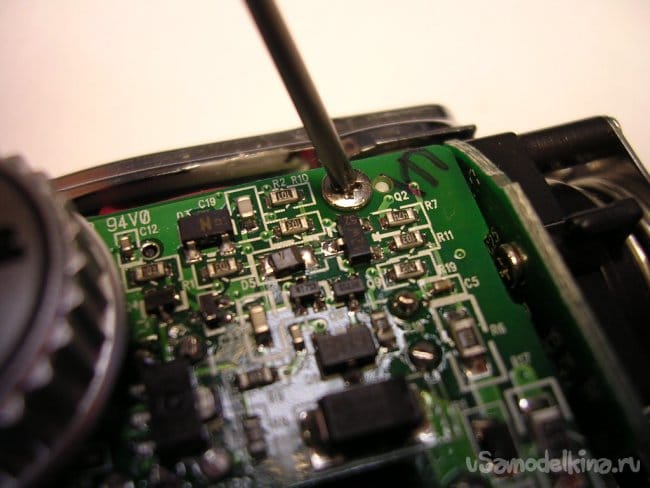

Продвигаюсь дальше, нужно демонтировать платы управления, они зафиксированы длинными болтиками.

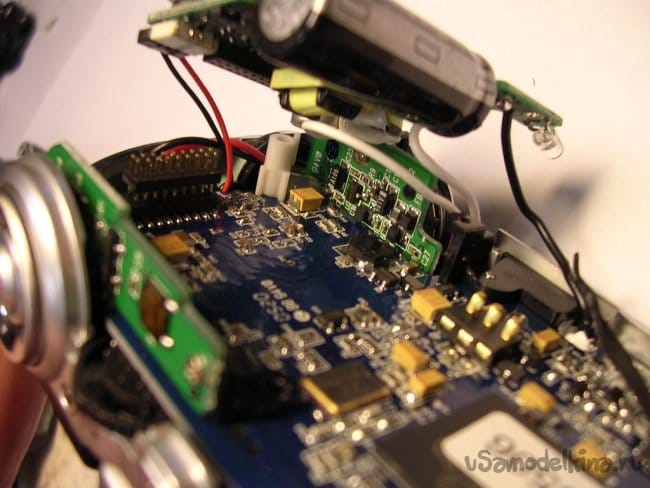

Отвалилась плата вспышки.

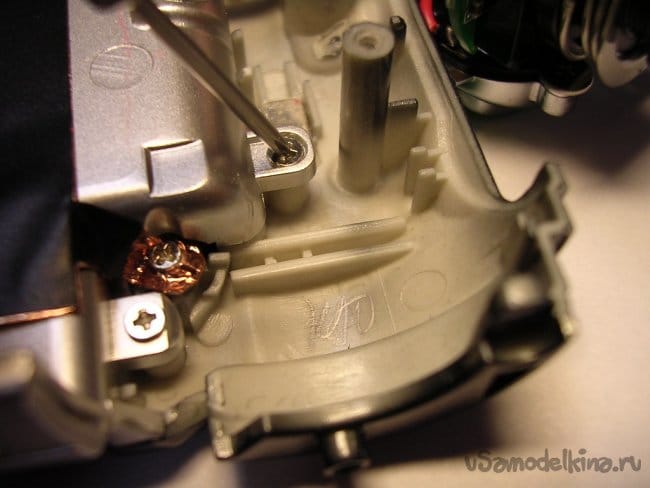

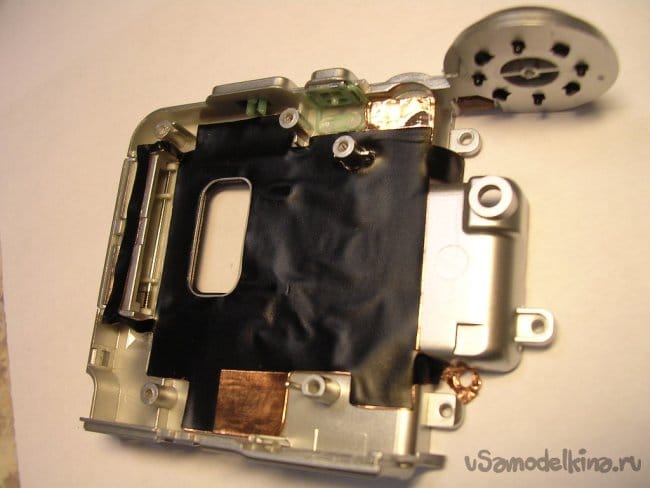

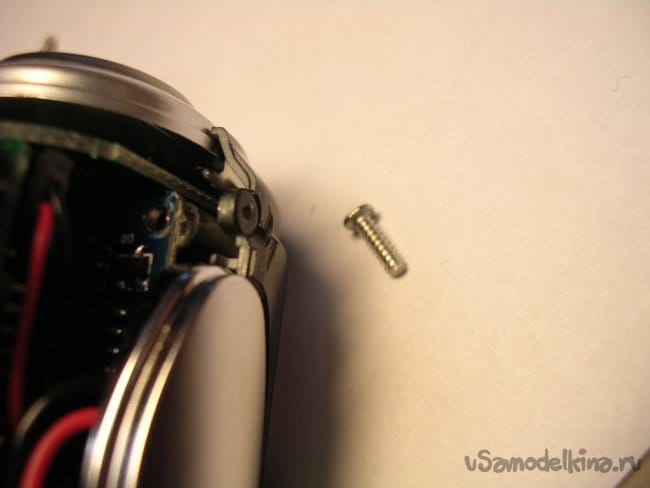

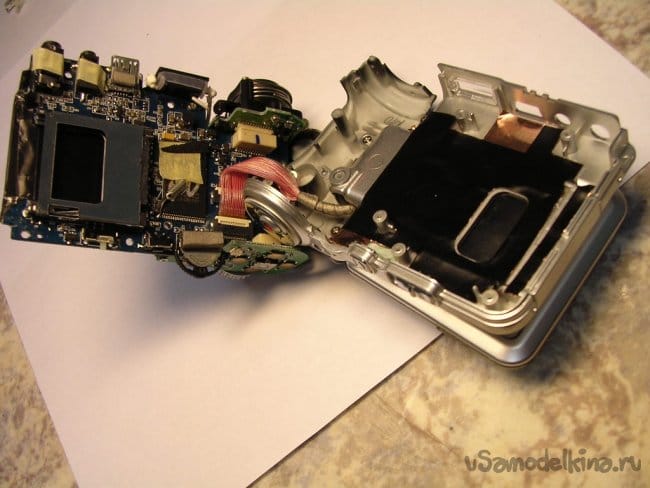

Еще немного болтиков и уже частично разобрана конструкция.

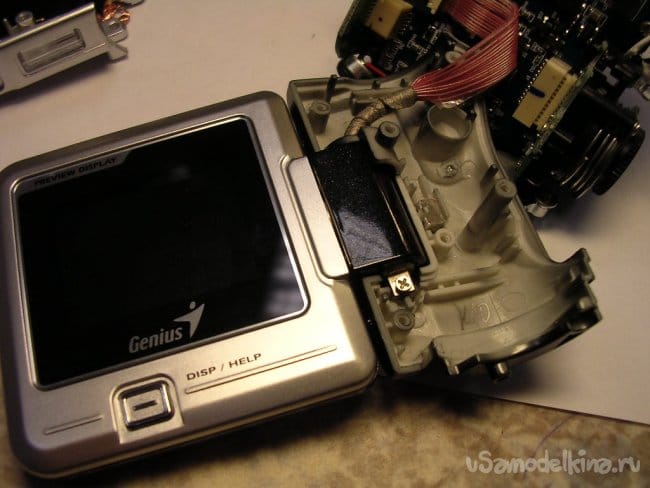

Здесь все по взрослому, к дисплею идет шлейф из хороших проводов и коннекторы неплохие.

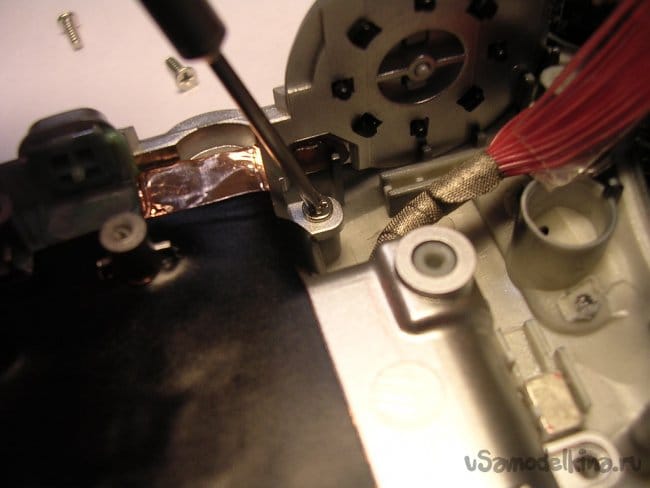

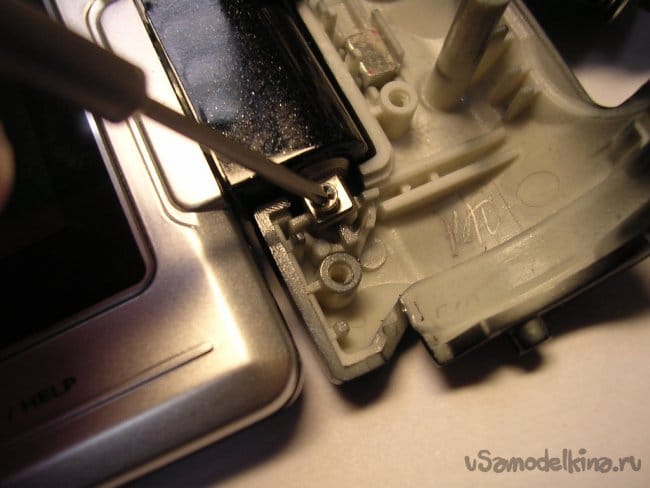

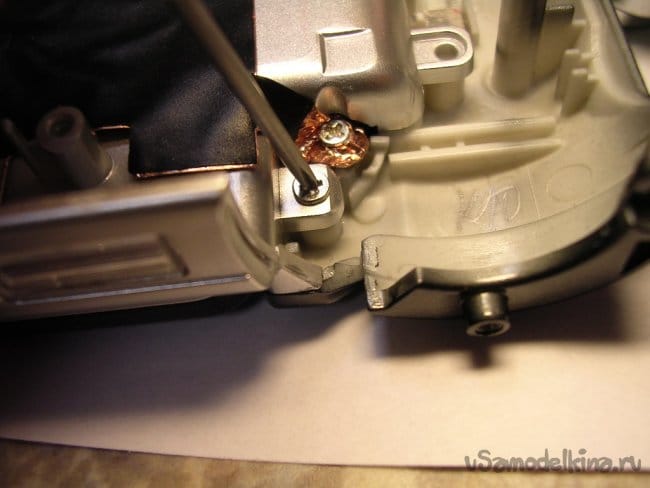

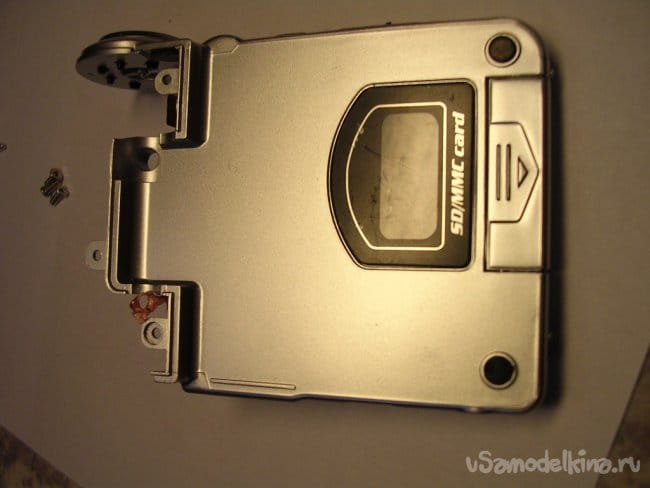

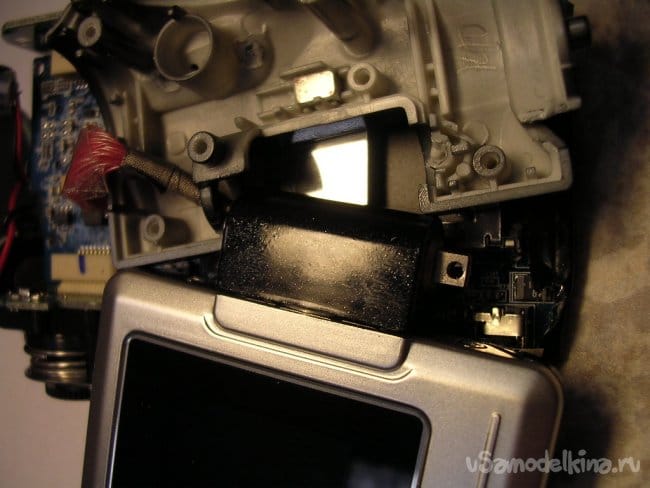

Начинаю снимать крепление дисплея, чтобы добраться до сломанного элемента.

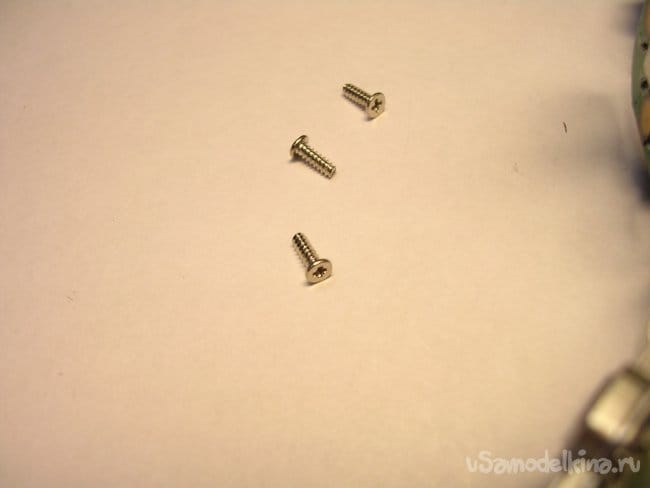

Еще три болтика и все развалилось.

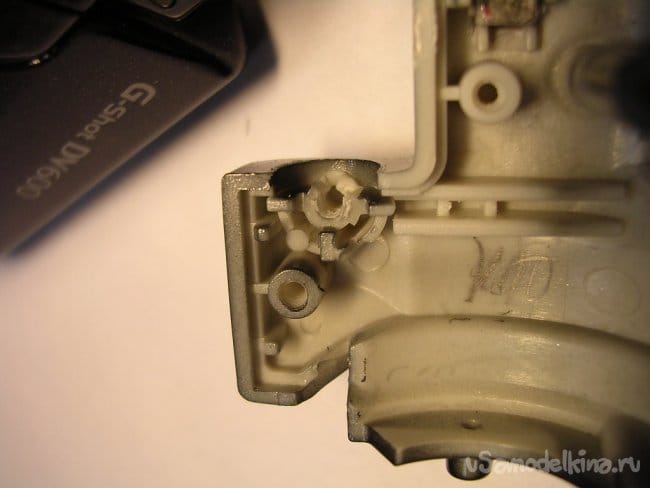

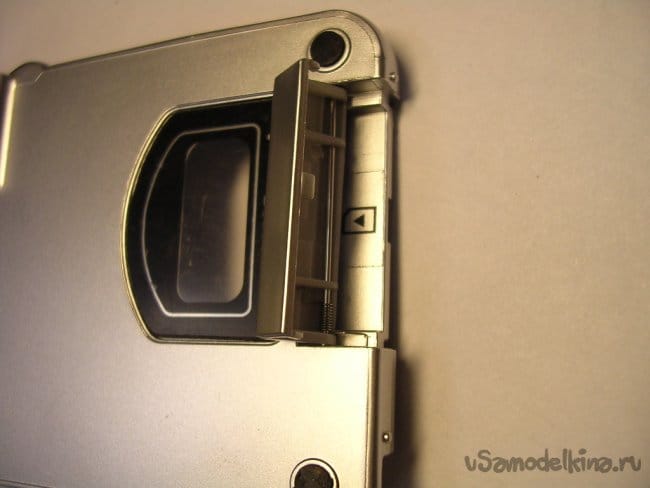

Вижу расщепленный пестик крепления.
Аккуратно собираю его по трещинкам и склеиваю циакрином. Нужно укрепить по краям, иначе при небольшой нагрузке опять все треснет.

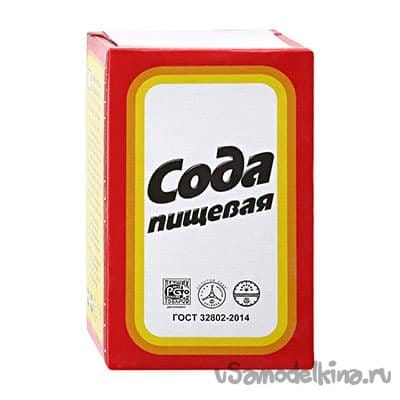

Буду клеить циакрином с содой. Но крупинки слишком большие и укрепление получится неровным и клочкастым. Растираю соду в пыль, капаю циакрином и посыпаю.

Затем еще циакрина и еще соды. Получается своеобразный пластик, при склеивании выделяется немного теплоты.

Можно для этих целей использовать вату с ватных палочек, тоже получается довольно крепко.
Подождал пока все застынет, собираю фотокамеру.
Ремонт закончен.
В этой операции применял такой инструмент.

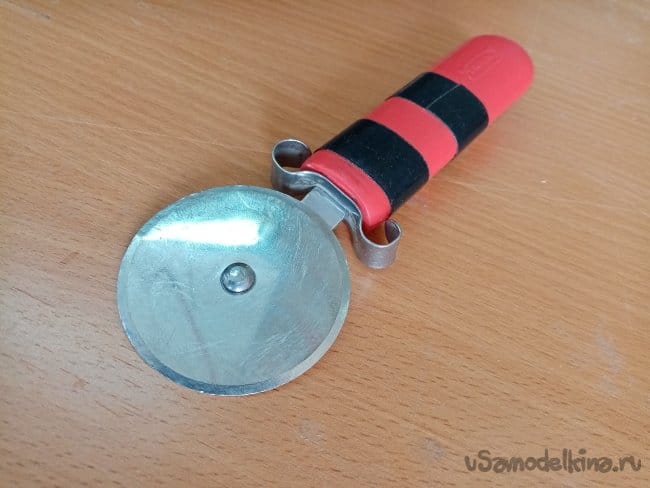

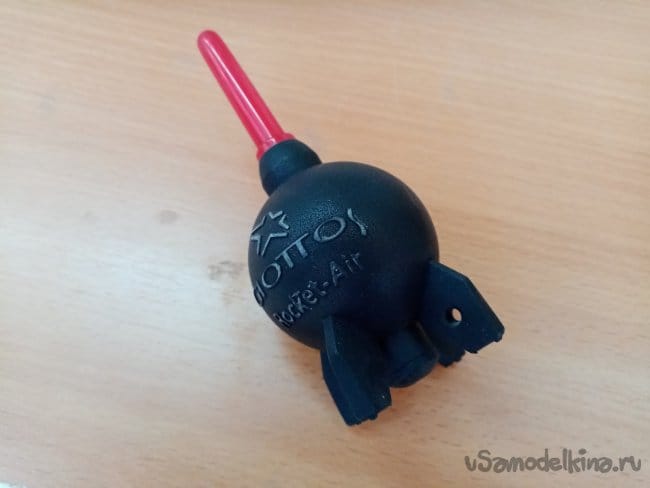

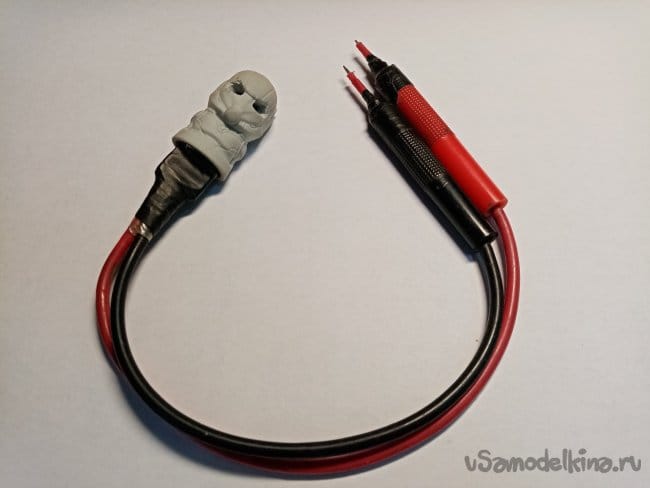

Пинцеты, прямой и кривой, отвертку, размыкатель, разряжатель. А так-же сдуватель и кисточку.

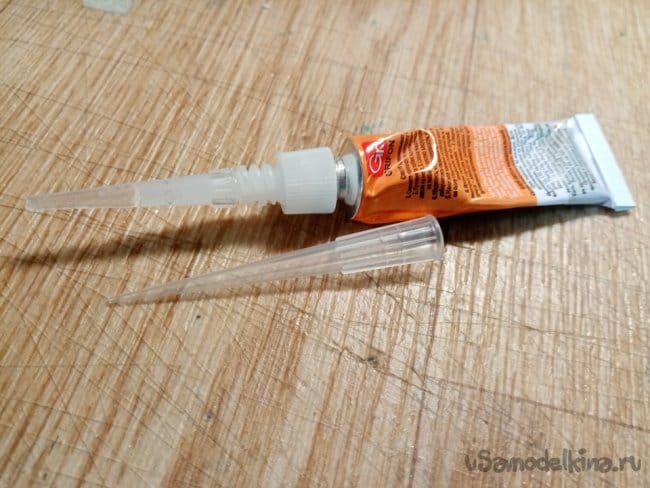

И еще, сода циакрин, ватные палочки.
