    Как фотоаппаратом песок копали. Genius P-433


    Пришел в ремонт очередной аппаратик фирмы Genius P-433, более продвинутая модель с зум объективом.
    Называется Genius P-433
    В момент сборов на отдых клиент обнаружил отсутствие агрегата способного запечатлеть эти незабываемые моменты. Срочно был закуплен первый попавшийся фотоаппарат по небольшой цене. Отдых удался, все мероприятия и замечательные виды были тщательно засняты. Но в последний день его уронили на пляже.

    Товарищ сначала хотел просто выбросить, но затем решил отнести в ремонт в благодарность так сказать за проделанную работу.
    Так у меня опять начнется песчаный карьер.
    И песочек-то замечательный белый и мелкий.
    Хотя кажется, все просто. Разобрать, вытряхнуть, собрать. Все осложняется тем, что вся эта мелочь в процессе работы жутко электризуется на пластике и липнет во все места, где и не подумаешь.
    Поэтому придется разбирать до основания.

    Готовлю инструмент.

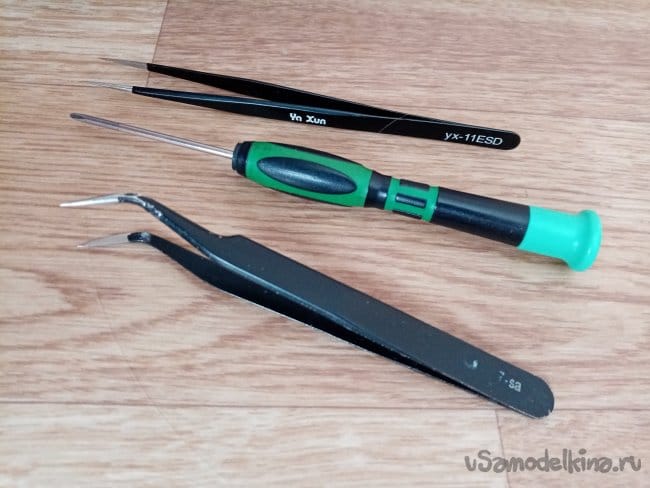

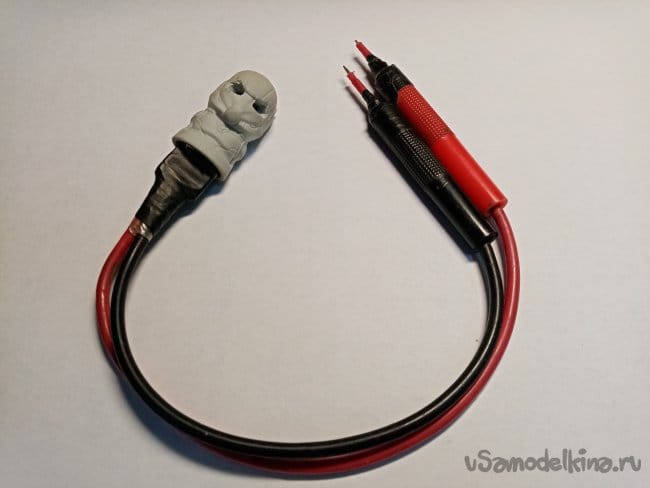

    По мимо стандартного набора, отвертки, пинцетов, разряжалки и размыкалки.

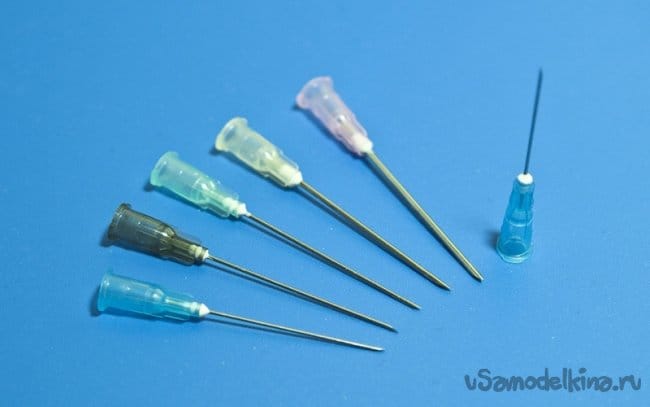

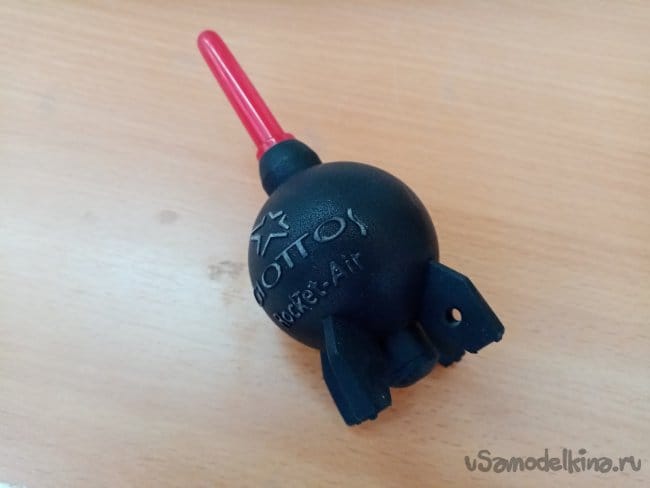

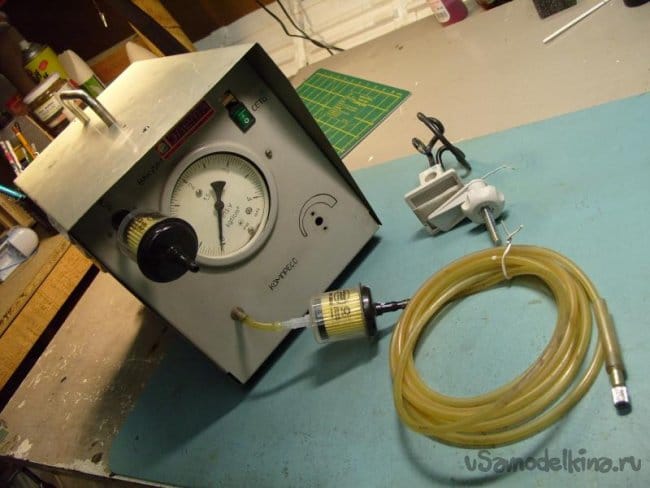

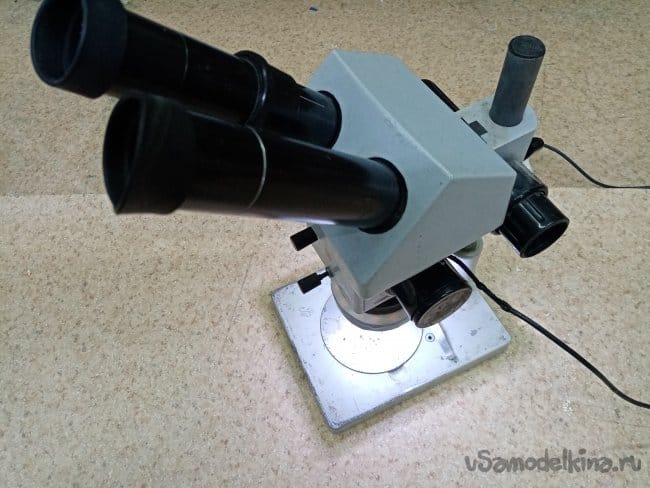

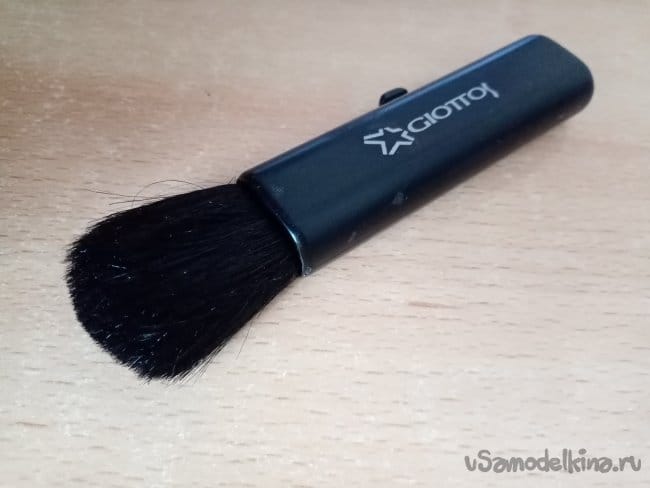

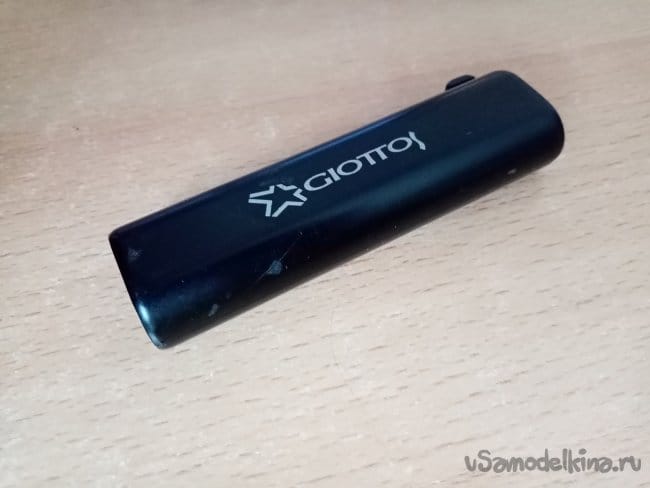

    Придется привлечь еще и сдувало аир-памп, кисточку, компрессор со шлангом и иголками. А так-же микроскоп, просматривать и чистить шестеренки редукторов и привода автофокуса.






    Как фотоаппаратом песок копали. Genius P-433


    Посмотрю, что говорит интернет о этой модели.

    И так-начну копаться песчаном карьере.

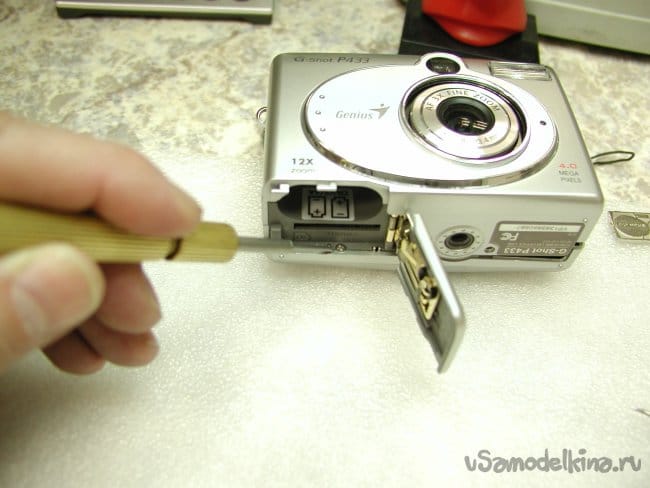

    Бодро раскручиваю все болтики крепления передней и задней панели. Начинаю осторожно снимать корпус. Сервис мануала конечно нет, как и авторизации.
    Где наша не пропадала!


    Снял корпус.

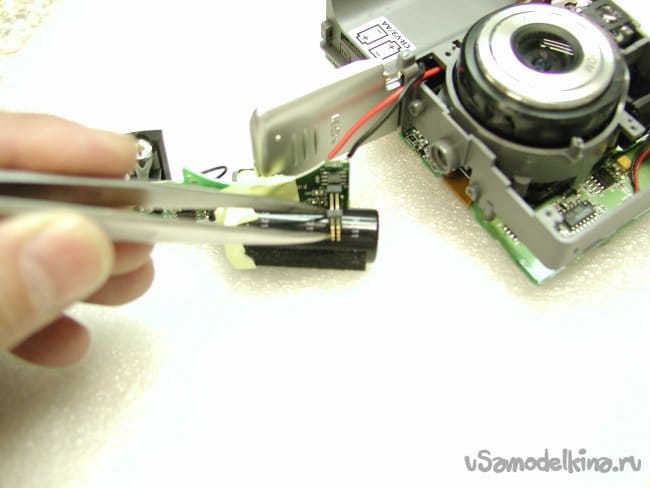

    Разряжаю конденсатор.



    Чего-то не так с выдержкой на моем рабочем фотоаппарате.
    Придется так снимать, другого пока нет под рукой. Даже рабочего клиентского. Светик все выдала. Одни ломаные на полках лежат.

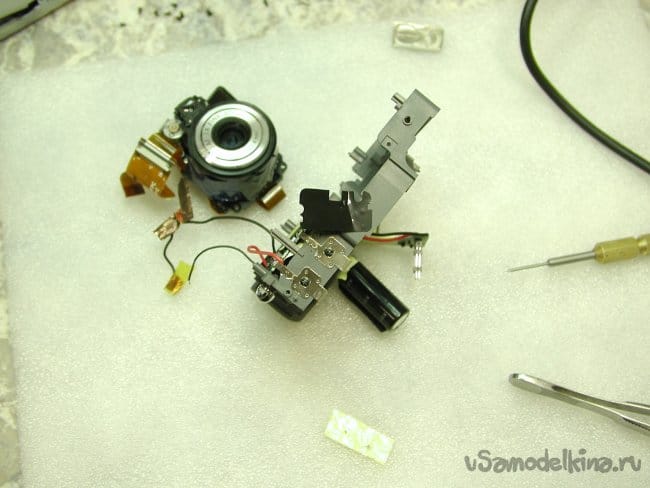

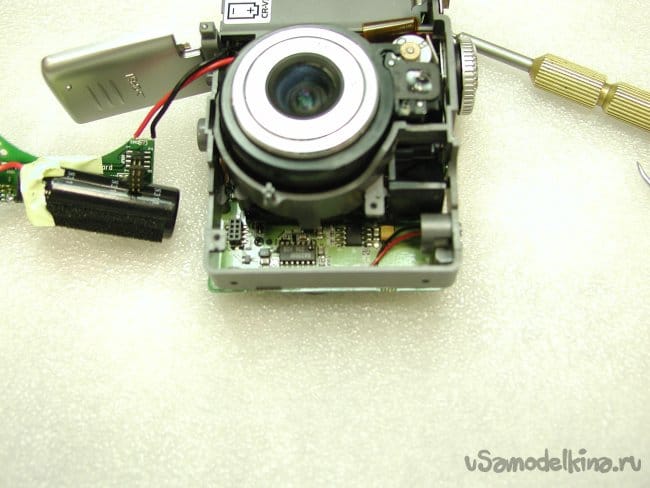

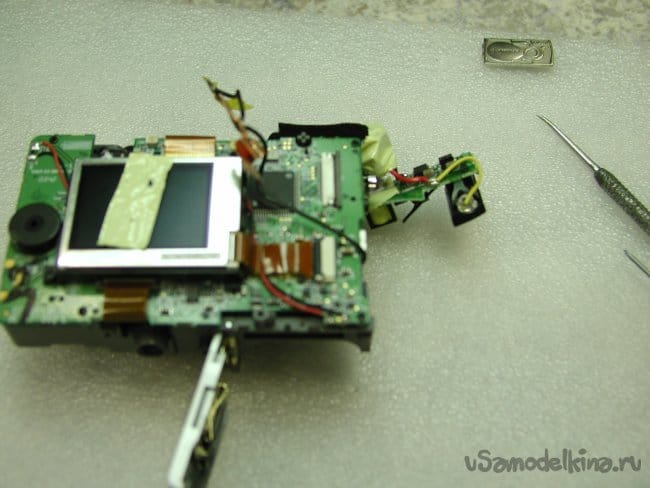

    Снимаю блок вспышки, конструкторы оказались и здесь верны своей концепции. Платы соединены штырьками.

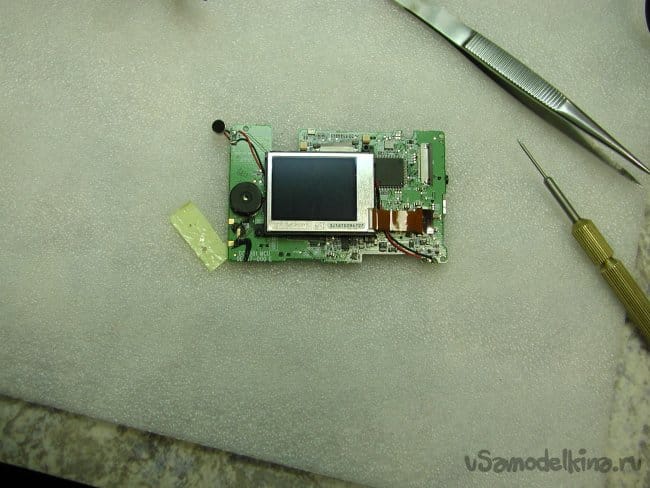

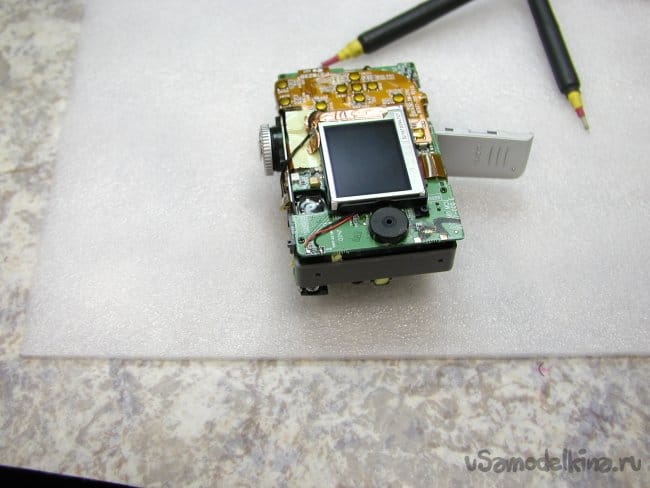

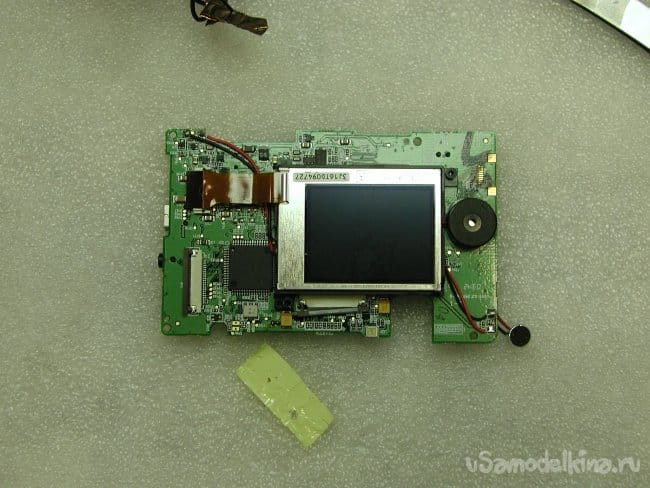

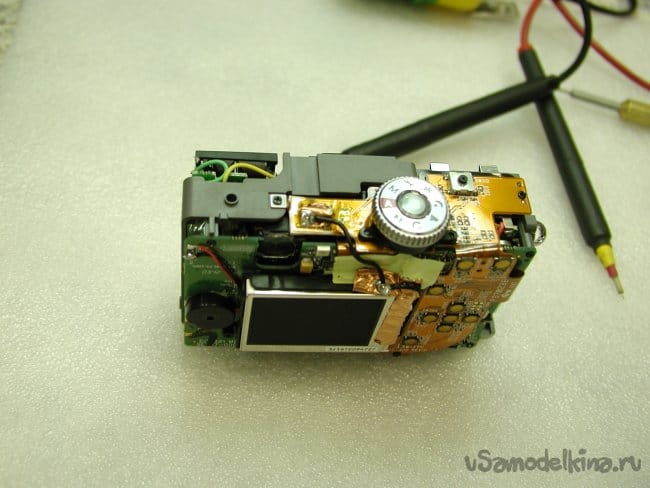

    Немного раскидал проводульки, дисплей не буду снимать.

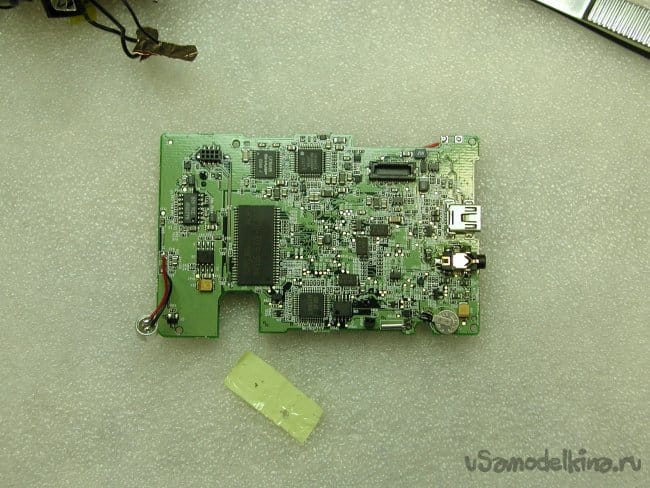

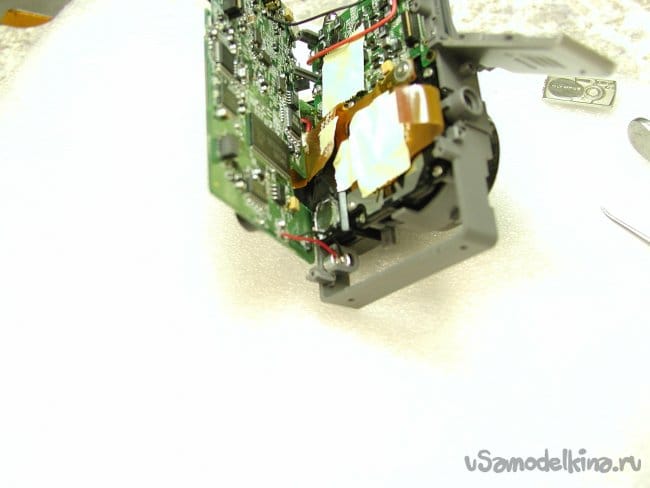

    Нужно разъединить платы, пока не пойду в "грязную комнату" на очистку от песка. Разберу побольше. Сначала корпус, платы и батарейный отсек буду чистить и продувать компрессором. Отдельно объектив.

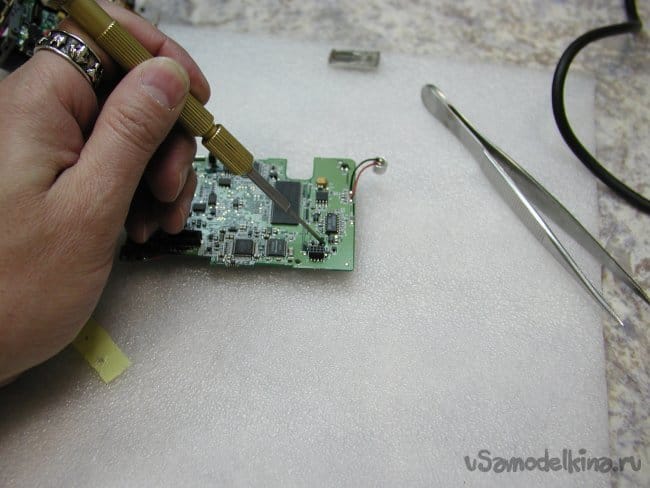

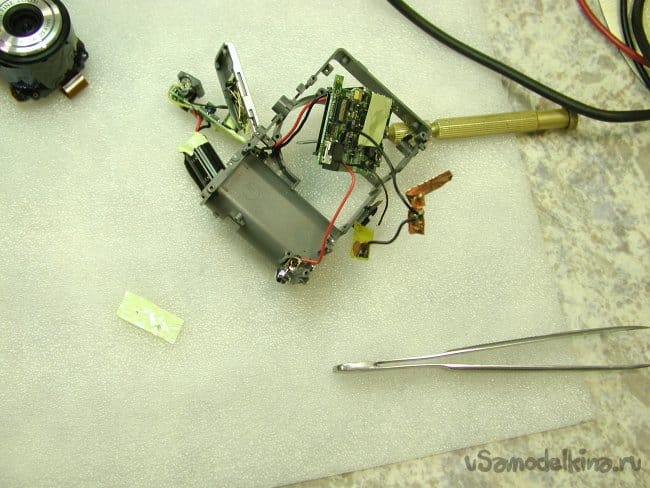

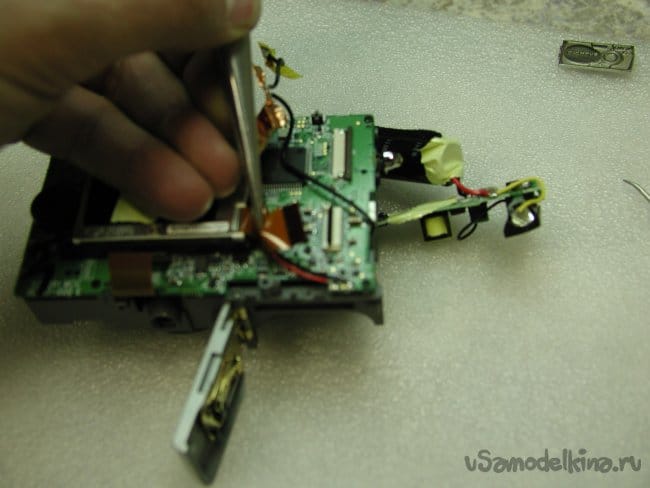

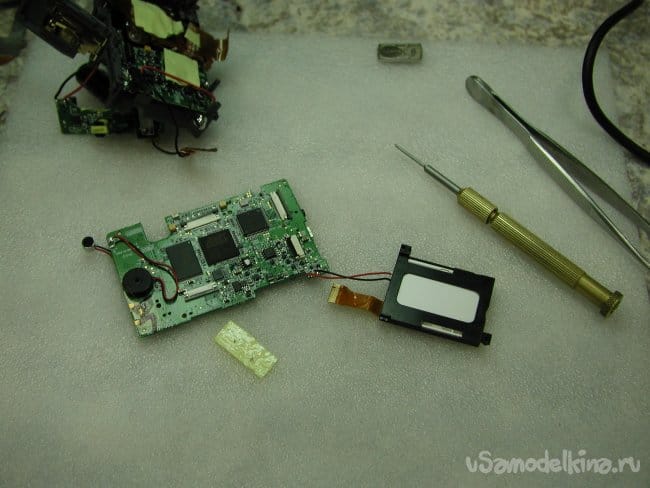

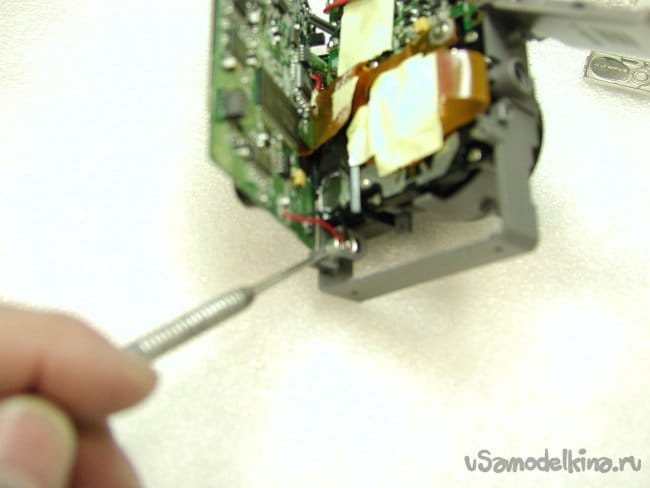

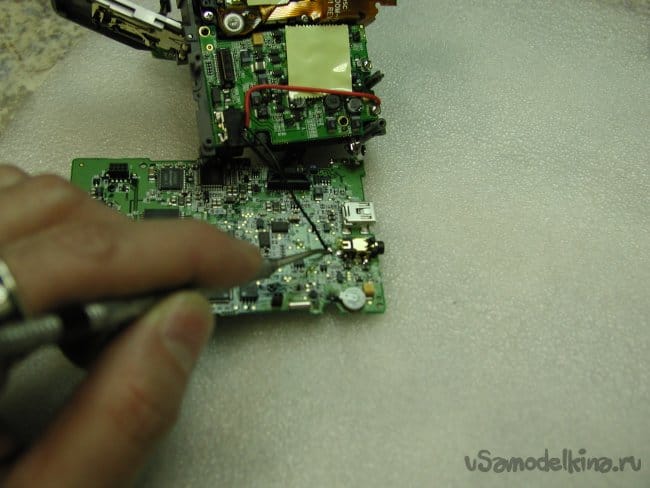

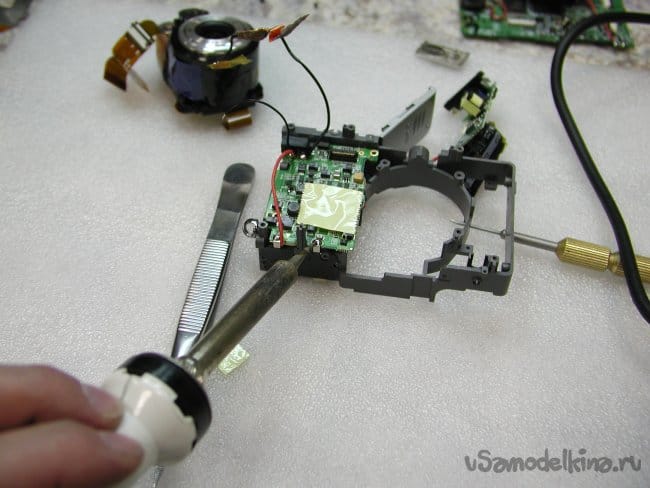

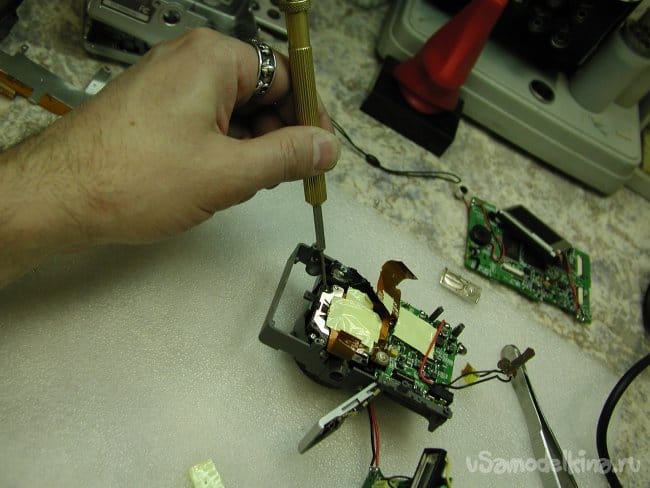

    Еще немного винтиков, окончательно разъединяю платы и немного распаиваю проводов.

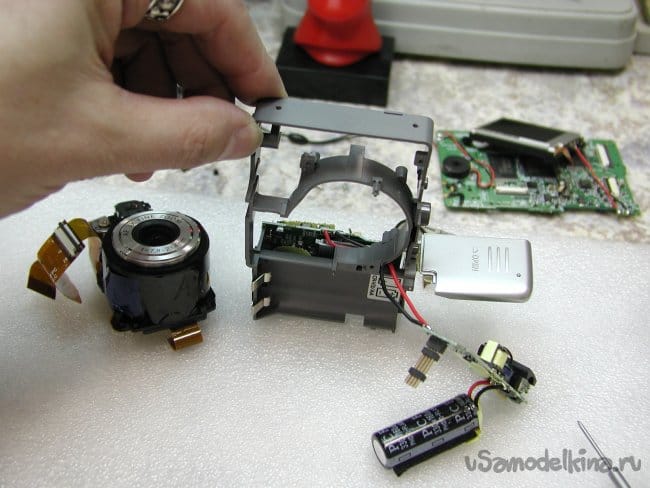

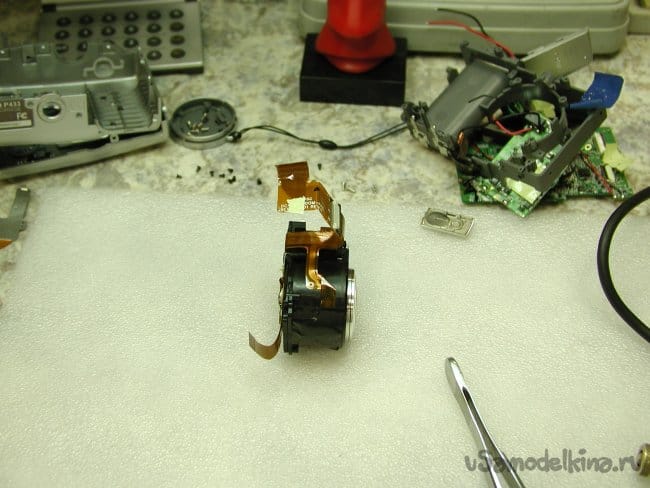

    Отделяю объектив. Не смотря на мои самые худшие опасения песка вроде немного, но мелкий и во всех местах.



    Теперь можно и почистить относительно большие элементы корпуса и платы. В "спец-комнате" для начала прошелся зубной щеткой по всем местам, затем продул компрессором. Еще разик щеткой и затем продуваю. Внимательно просмотрел-чисто. Складываю чистые детали кучкой в уголок.

    Можно и объективом заняться.

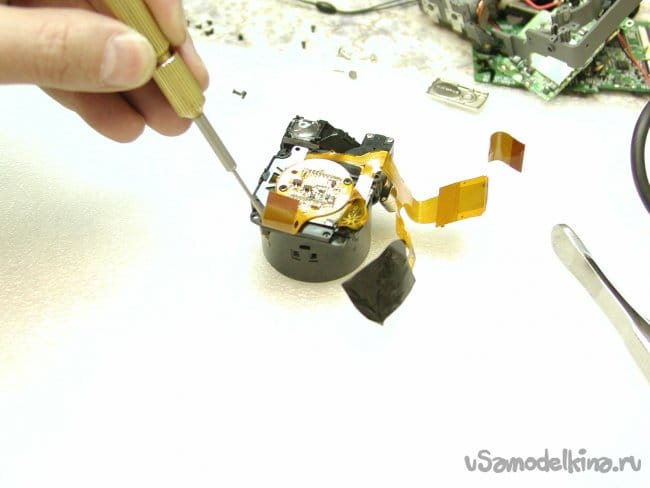

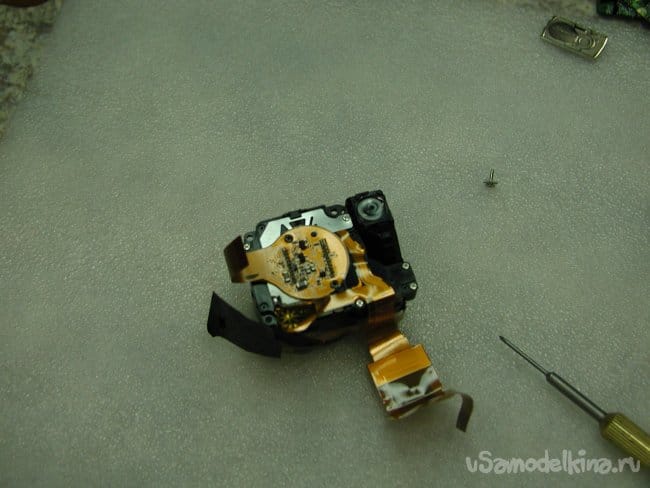

    Здесь шлейфы соединены секторными контактами и прижаты болтиком с мягкой шайбочкой. Такой прием часто применялся в аналоговых (пленочных) фотоаппаратах. Сейчас такой прием практически не встретишь.

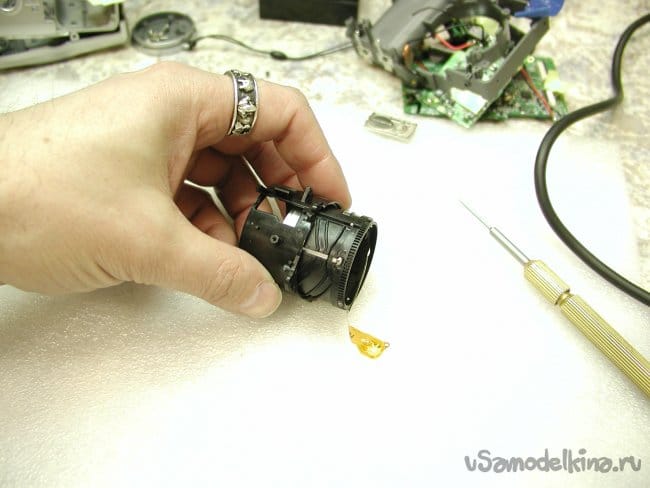

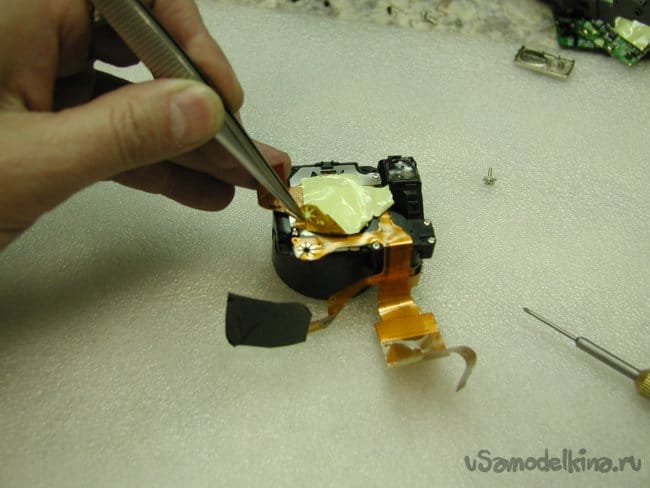

    Прогреваю феном желтый скотч, клей размягчился, осторожно снимаю.

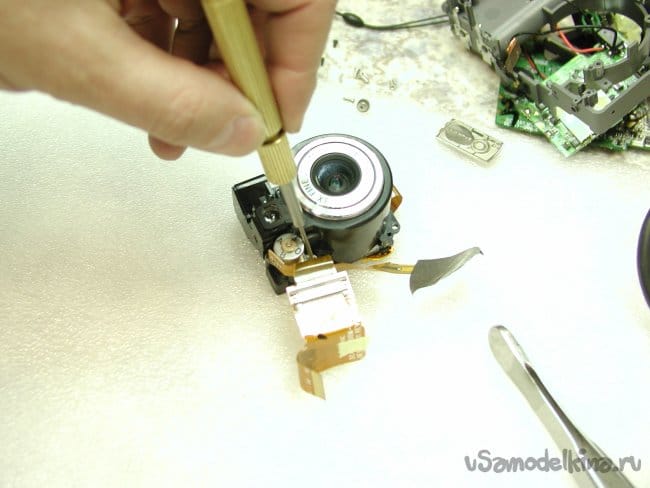

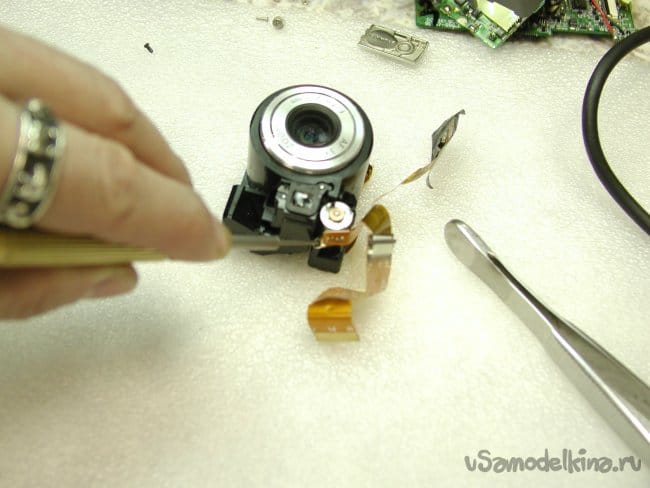

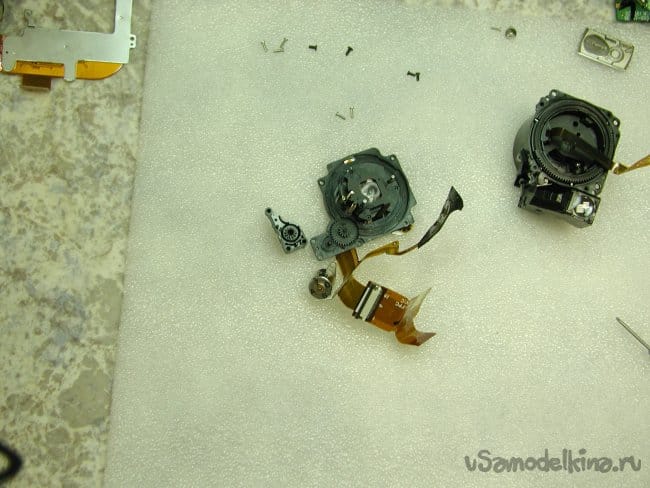

    Снимаю мотор привода выдвижения объектива.

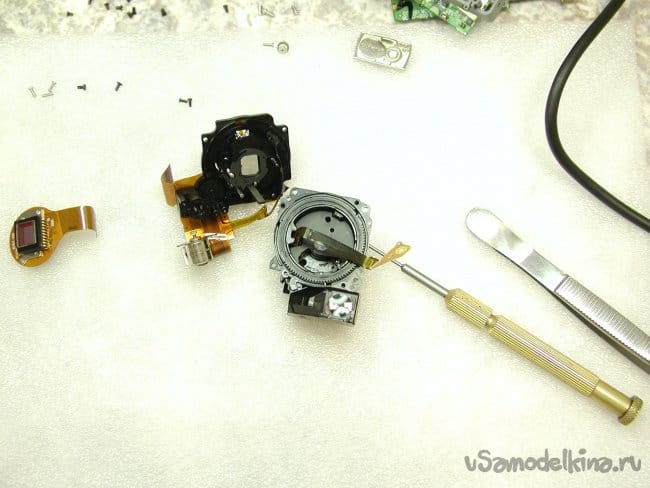

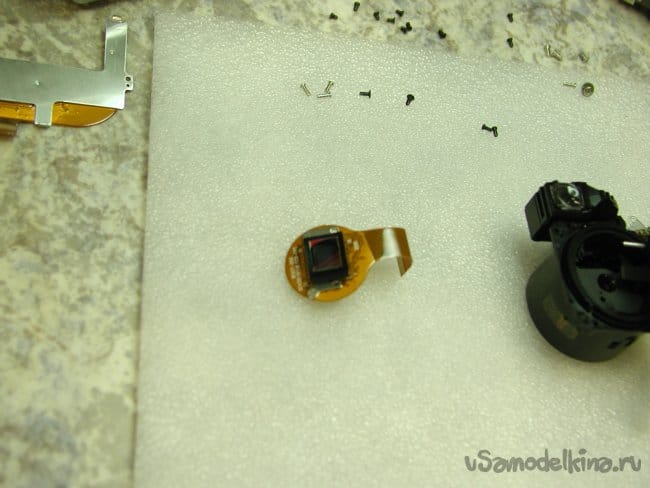

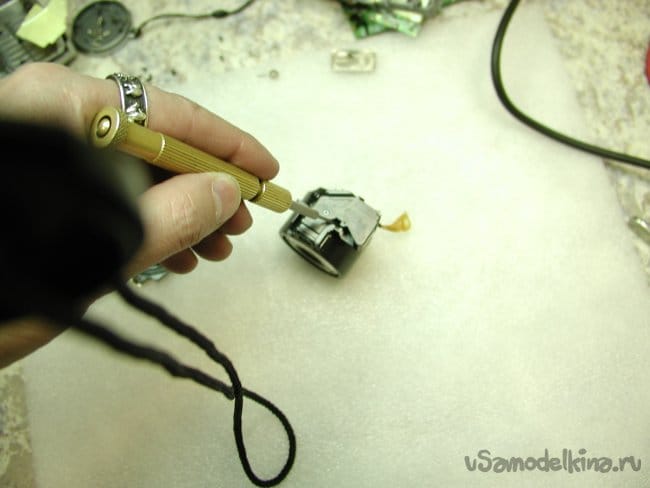

    Откручиваю винты крепления матрицы и задней крышки.



    Она практически не запылилась, весь песок наверное во фронтальной части объектива.

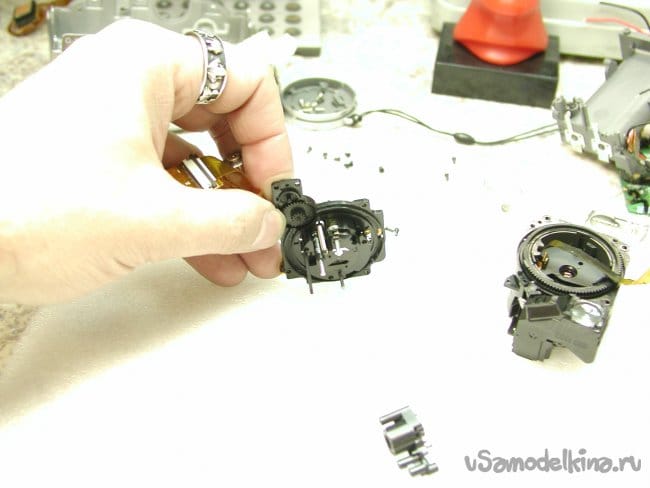

    Затем начинаю чистить редуктор выдвижения объектива и привод автофокуса. Но уже под микроскопом.Внимательно просматриваю зубчики шестеренок, очищаю от песка. Застрявшие песчинки убираю тонкой иголкой.

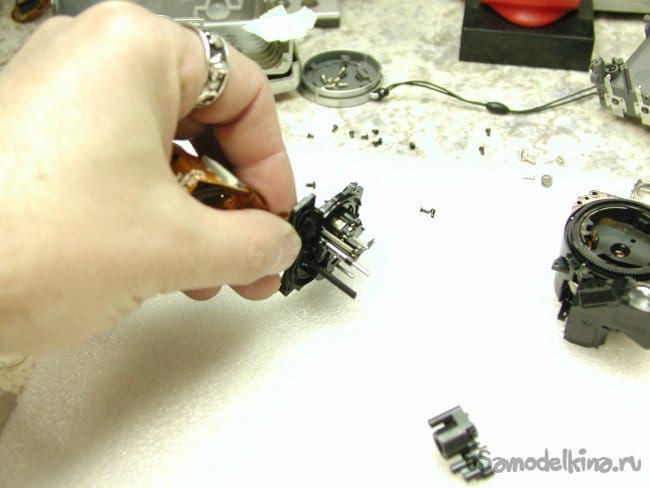

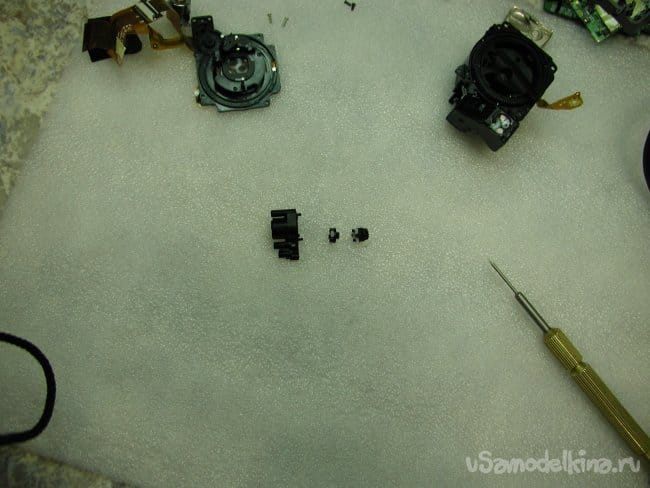

    Разбираю и супер мелкие детальки планетарного редуктора.

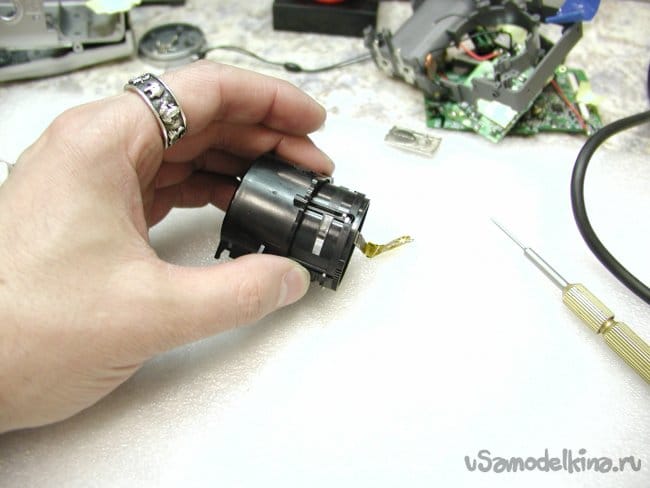

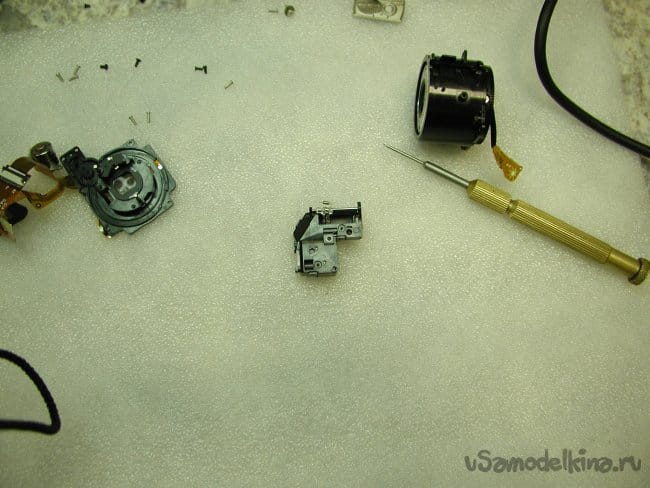

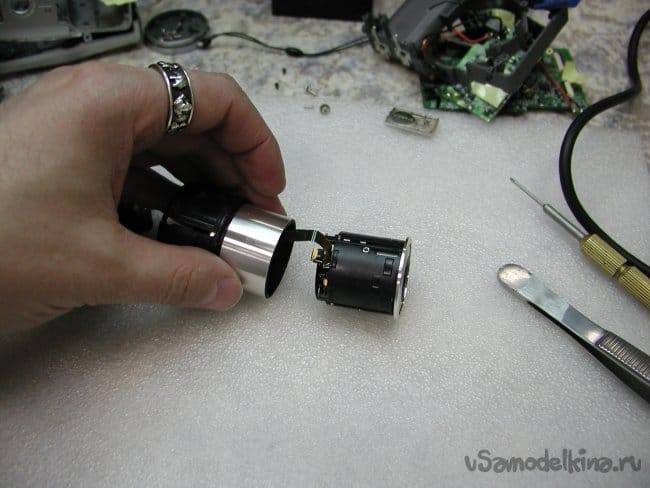

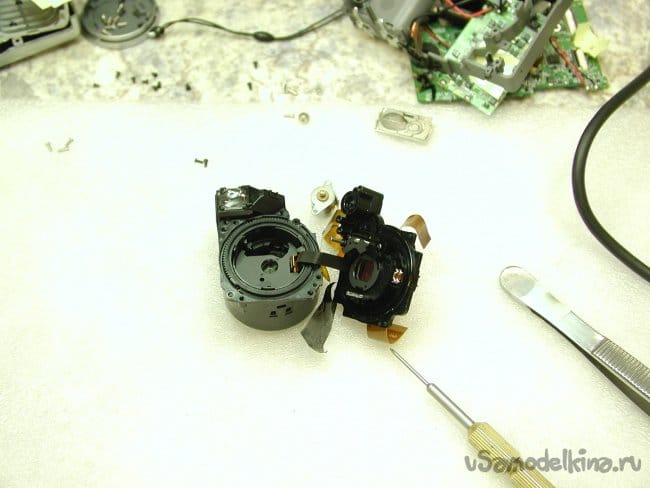

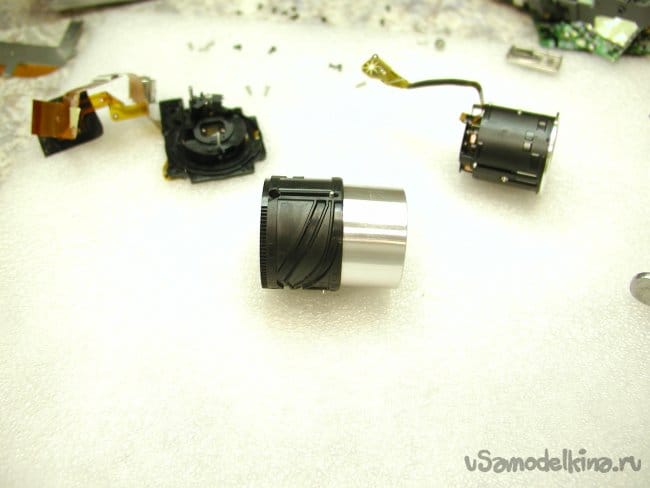

    Осторожно со скрежетом снимаю первый баррель объектива.Снимаю блок видоискателя, тоже под микроскоп-чистить. Тут все обошлось клизмой. Сдул пылинки.

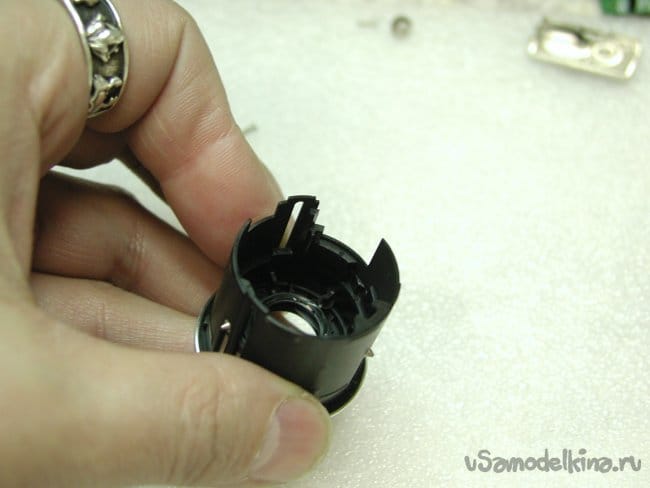

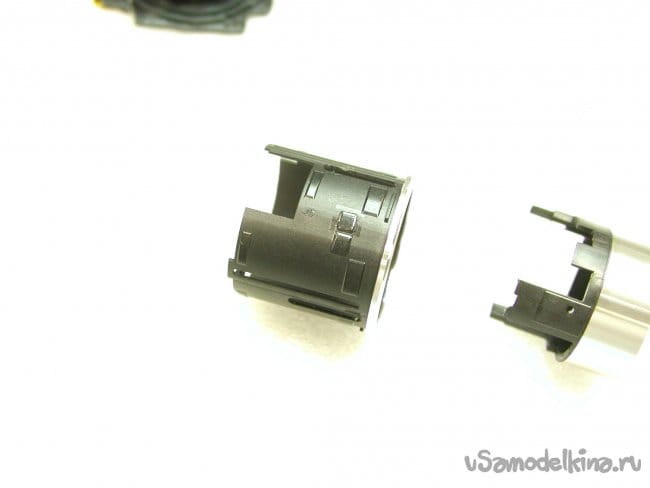

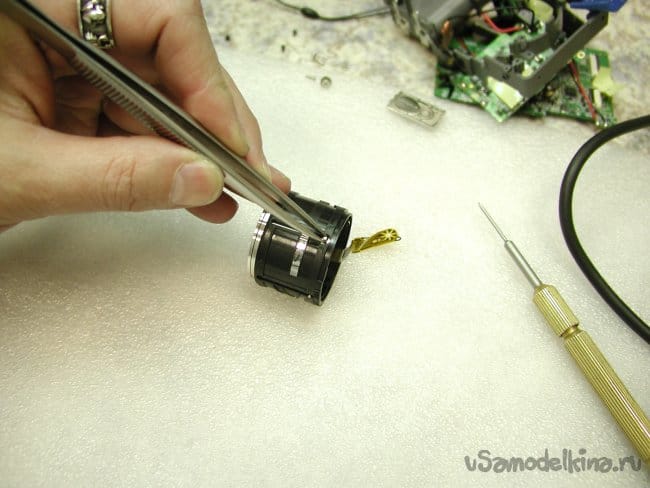

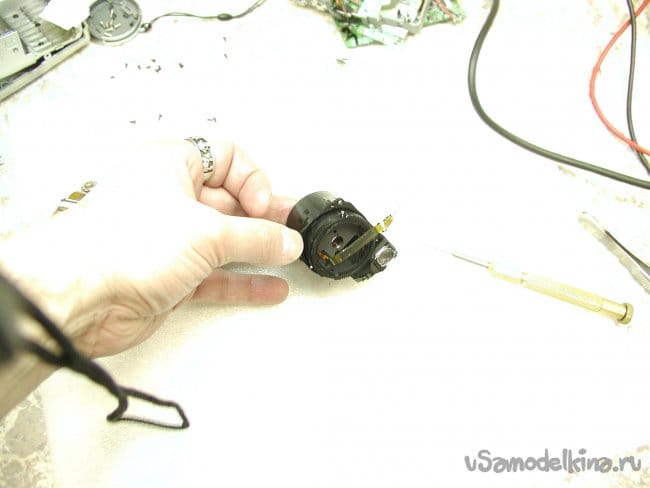

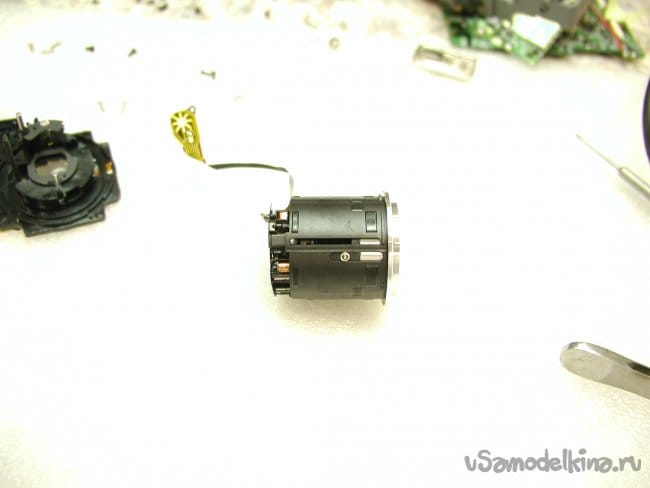

    Продолжаю разбирать объектив, демонтирую пины и разделяю бочки.

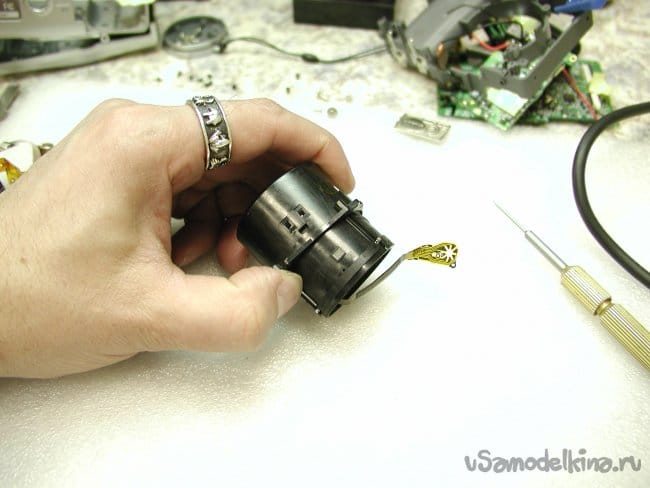

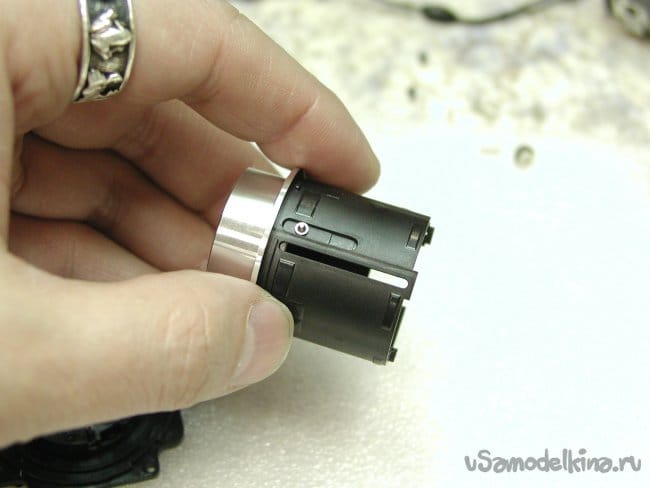

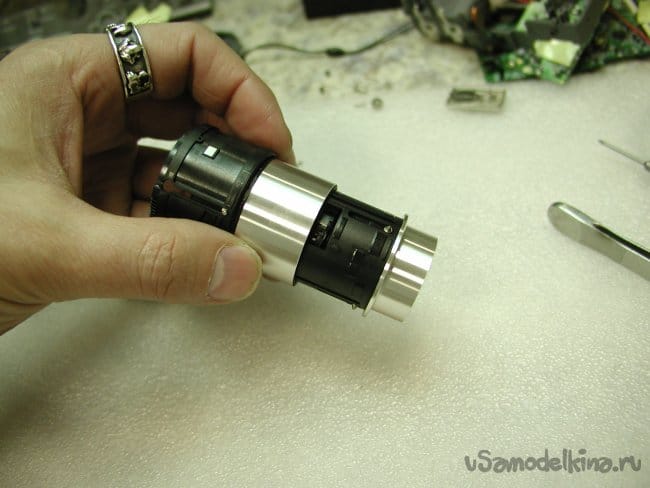

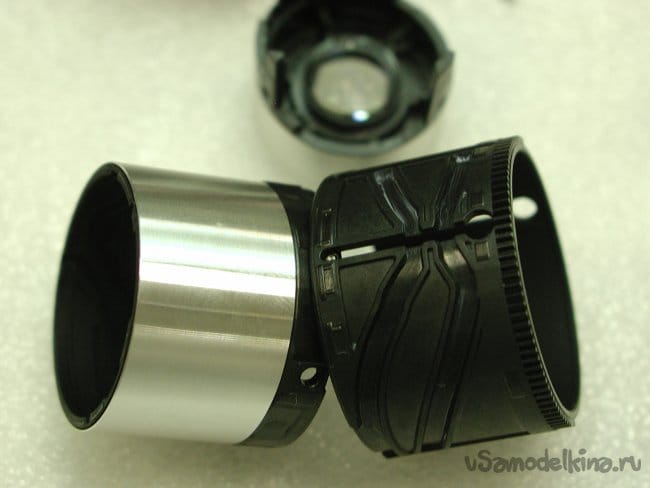

    Еще несколько баррелей разобрал, осторожно, не порвать шлейфы заплетенные между деталек. Весь процесс сопровождается хрустом и скрипом мелкого белого песочка с коралловых островов.

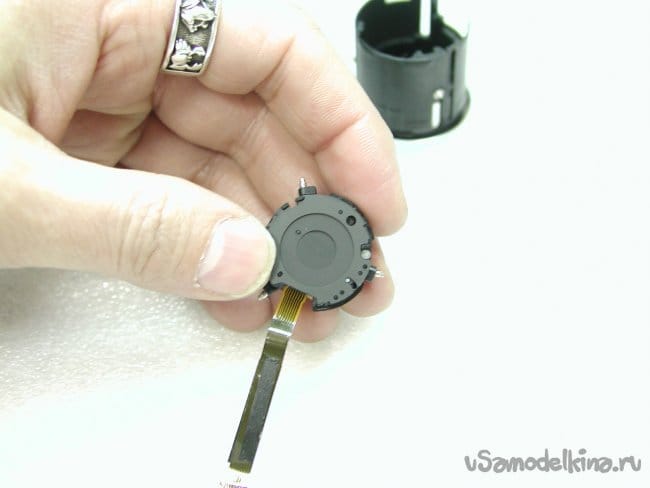

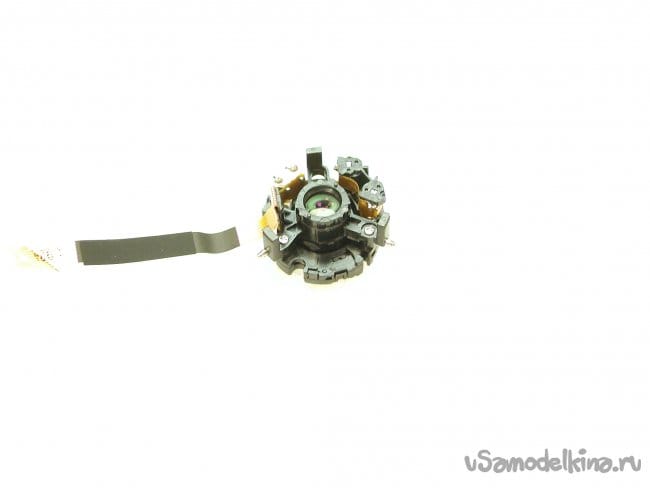

    Блок затвора и апертуры.
    Осматриваю очень внимательно под микроскопом.
    Как мне повезло, не нужно разбирать этот самый сложный узел! Или клиенту?
    Совсем немного пыли, сдул, проверил, готово. Еще раз под микроскоп-чисто!

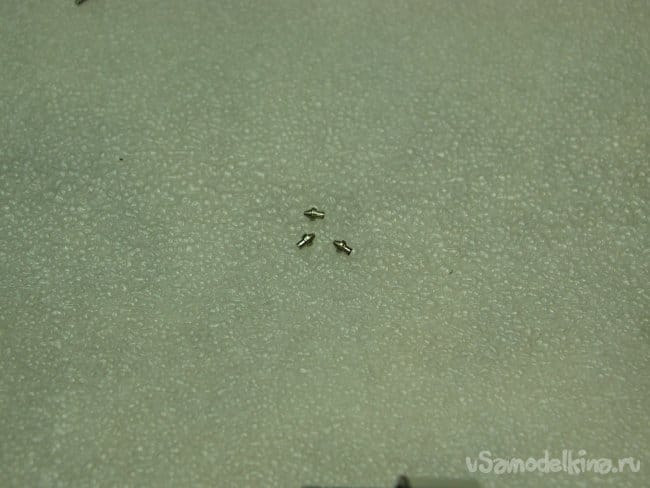

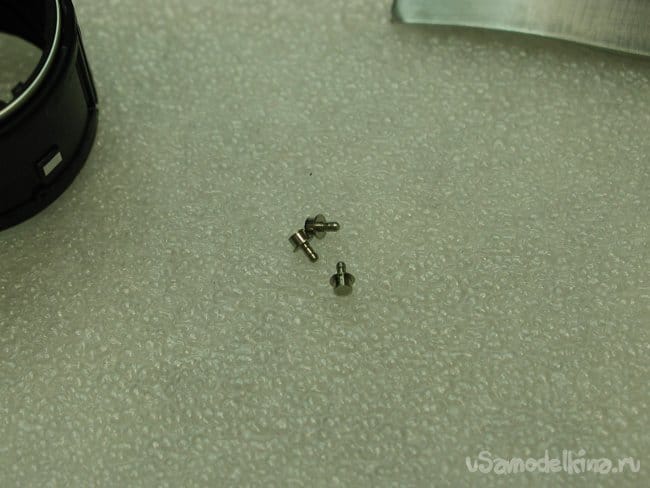

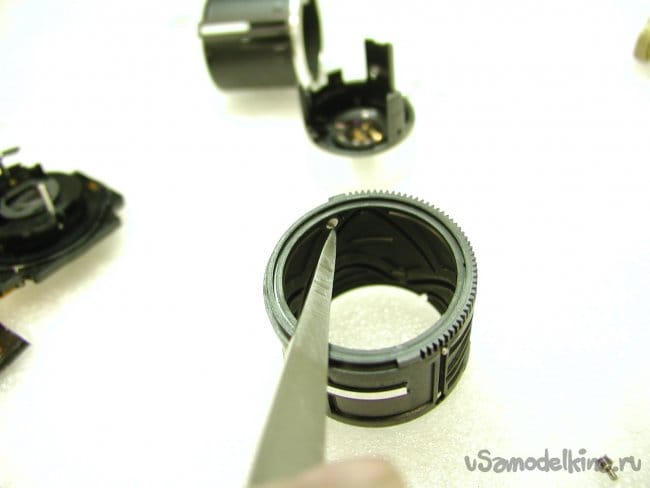

    Извлекаю пины, демонтирую последние детали объектива.

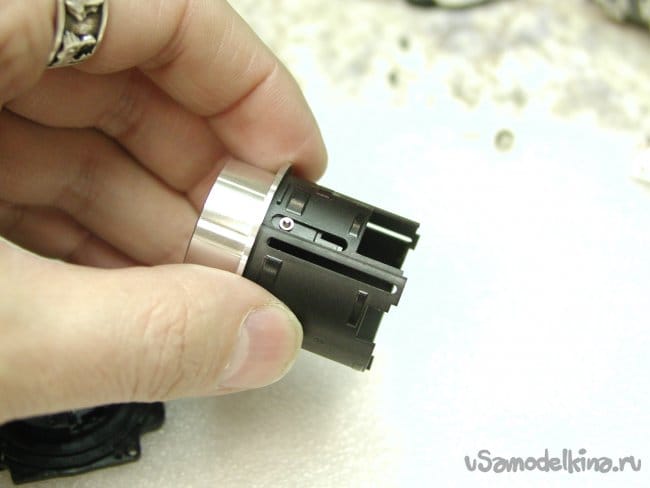

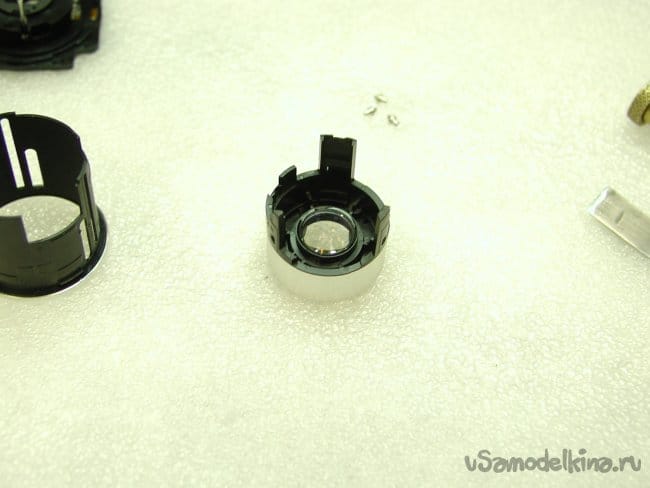

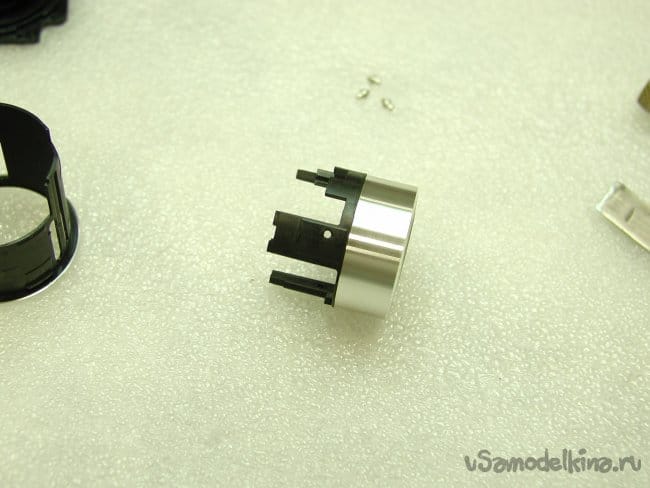

    Фронтальная линза.



    И еще разик извлекаю пины, все.



    Достаточно долго чистил все деталюшки и по нескольку раз.
    Внимательно просматривая на "чистоплотность".
    Вражеские песчинки возникают из неоткуда и электризовались из астрала.
    Закончена прочистка и продувка. Укладываю все в контейнер и закрываю крышкой.
    Использую такие и всякие другие разновидности.

    В них сгружаю разобранные аппараты, ожидающие решения клиента на ремонт. Много всяких разных применений.
    Сейчас сложил для защиты от пылинок. После возни с песком, пылесос в руки и вперед. Затем протираю все вокруг мокрой тряпочкой и включаю увлажнитель.
    Очень мне не хочется обнаружить пылинку или песчинку в собранном фотоаппарате.
    Теперь можно собирать.
    Готово, можно посмотреть красивые картинки.
