    Фотоаппарат компании GENIUS. Модель Genius G512


    Некоторое время ремонтировал весьма интересные фотоаппараты компании GENIUS.


    Genius — основная торговая марка тайваньской корпорации KYE Systems, производителя компьютерной периферии. Основана в 1983 году. Штаб-квартира — Тайбэй, Тайвань. Имеет официальные представительства в США, Великобритании, Германии и Китае (Гонконг).
    Продукция
    Под маркой Genius корпорация KYE выпускает графические планшеты, игровые манипуляторы, клавиатуры, компьютерные мыши, наушники, гарнитуры, акустические системы и веб-камеры.
    Председатель — Кун (卓世坤).
    Фотоаппарат компании GENIUS.  Модель Genius G512

    Официальный сайт компании.
    https://ru.geniusnet.com/
    Не раз сталкивался с продукцией компании, были у меня и мышки, клавиатуры, и вэб камеры.

    Пытались получить авторизацию, стать авторизированным центром. Не получилось. Поэтому сертификата у меня нет. Девайсы имели оригинальные дизайнерские решения и конструктивные особенности.
    Правда фотоаппараты продержались на рынке совсем немного примерно года два.
    Некоторые приносили в ремонт.
    Расскажу о некоторых из них.
    И так первый пациент.

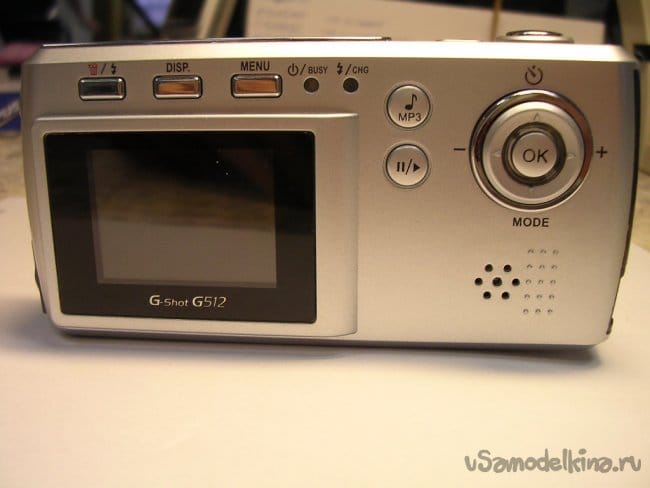

    Genius G512.


    Чего там пишут в великом и могучем интернете. Информации весьма мало.
    Описание Genius G-Shot G512
    Genius G-Shot G512 – это устройство 6-в-1: цифровая фотокамера, цифровая видеокамера, MP3-плеер, диктофон, веб-камера и носитель информации.
    ЖК-дисплей использует высокоточную 120-килопиксельную технологию LTPS, которая обеспечивает низкое потребление энергии и более яркую и качественную картинку, чем обычный тонкопленочный ЖК-дисплей.
    Перезаряжаемые литиево-ионные батарейки позволяют получить больше фотоснимков и записать видео. А встроенный микрофон и динамик превращают камеру в диктофон и проигрыватель видео со звуком. Благодаря тонкой и эргономичной форме, фотокамеру легко держать и пользоваться.

    И так, чего это вдруг решил разобрать аппаратик и познакомиться с конструкцией.
    Вызвали к шефу на консультацию.

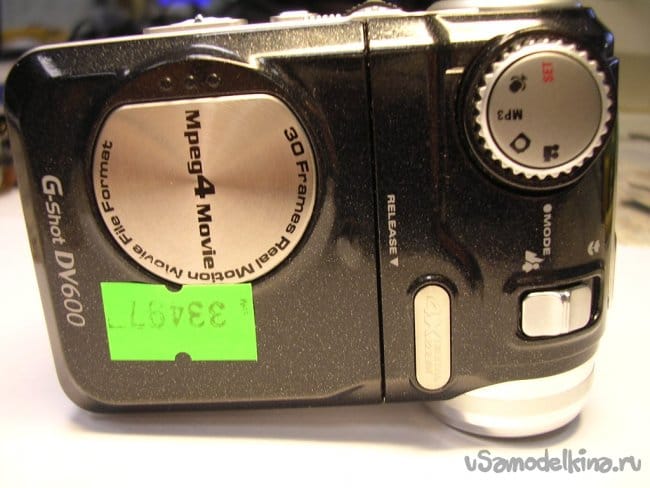

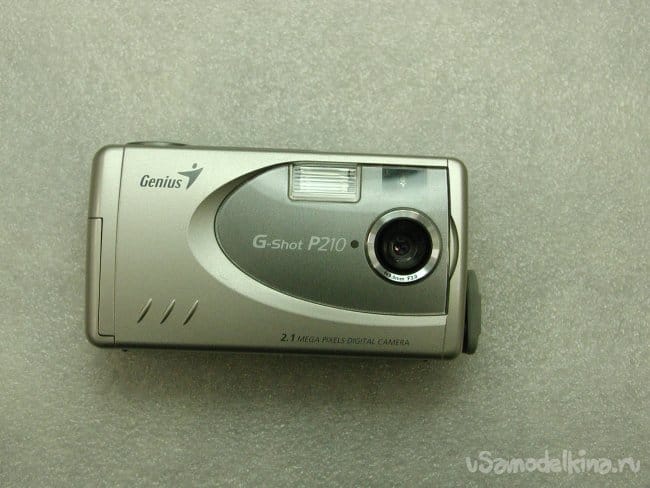

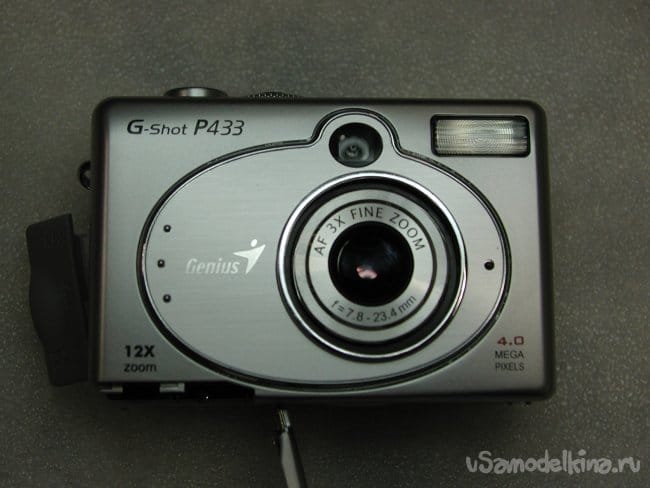

    Ставит на стол фотоаппараты фирмы GENIUS.
    Ух ты, весьма интересные конструкции.
    Нужно посмотреть функционал и конструкцию, дать оценку. Товар предлагают на реализацию.
    (Тогда работал не в "чистом" сервисе, в фирме занимающийся фото. Продажа, печать фотографий и многое всего такого.)
    Рассмотреть возможность послепродажной поддержки в смысле ремонта и в перспективе получения авторизации, а инженерам сертификата.

    Начинаю давать оценку.

    На столе препарирую самую простую камеру.

    Получается все по минимуму, фотоаппарат начального уровня, с расширенным функционалом применения.

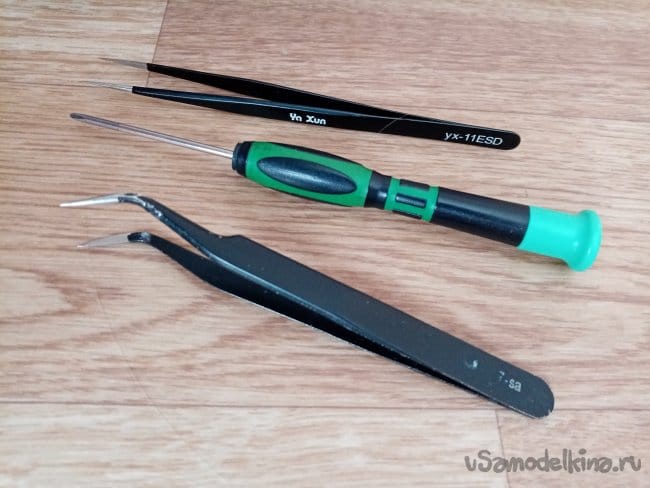

    Приготовил инструмент, буду разбирать конструкцию. Что там такое внутри напридумывали.

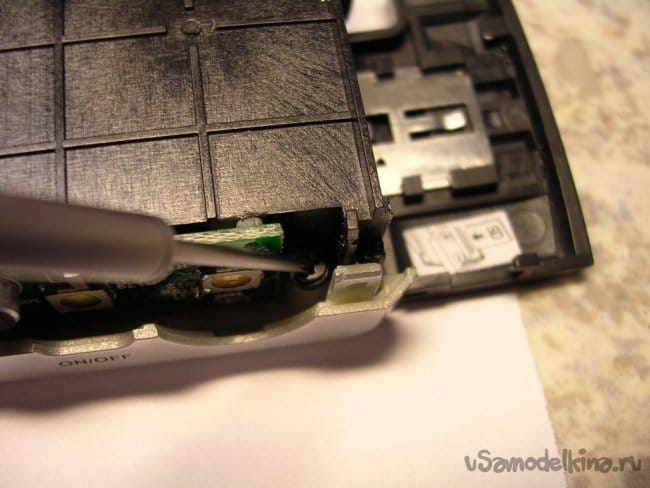

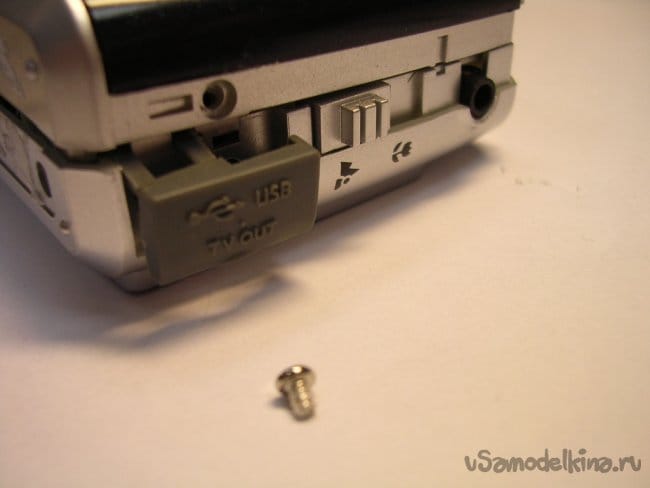

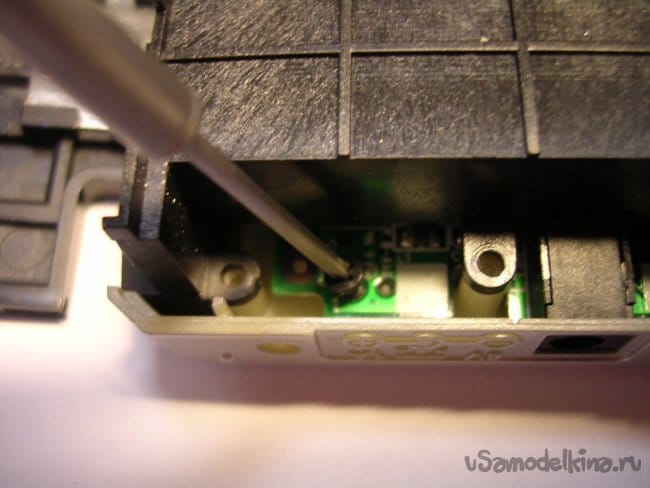

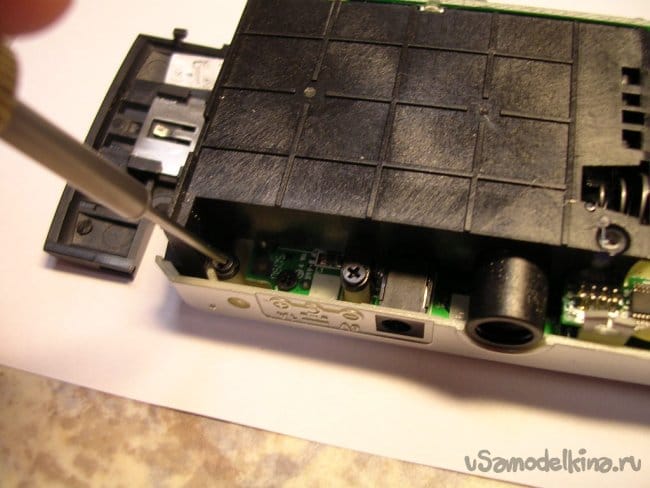

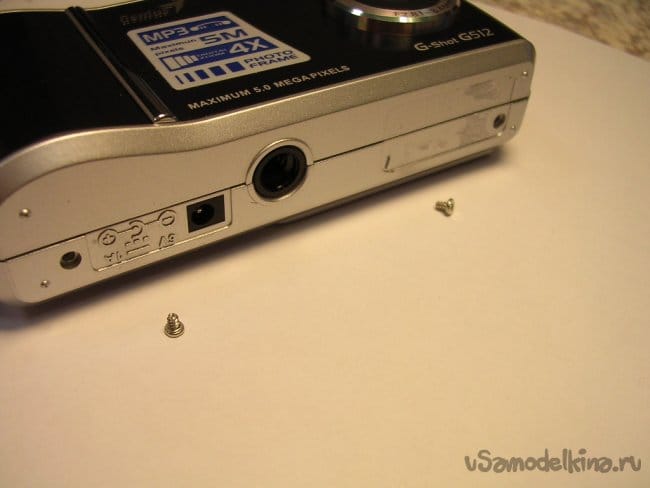

    Раскручиваю винты крепления в нижней части.

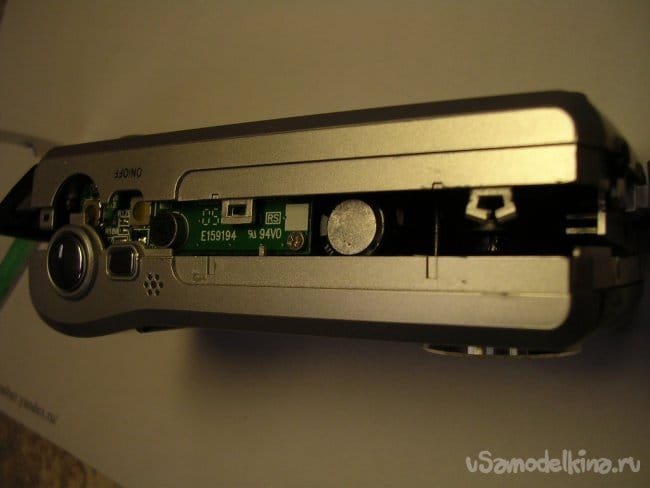

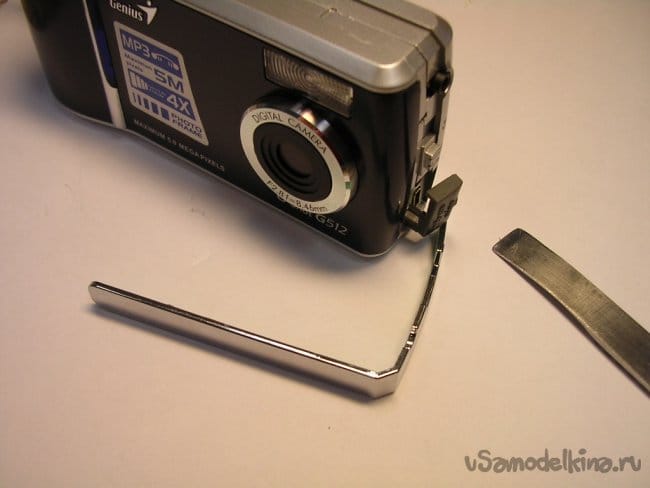

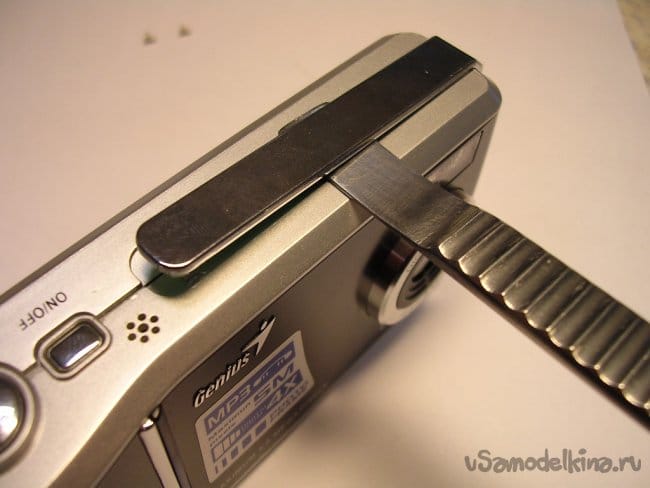

    Снимаю красивую блестящую рамку закрывающую стыки.

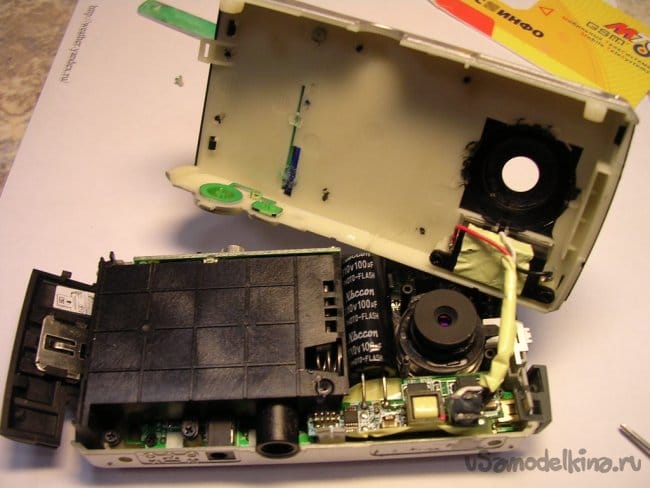

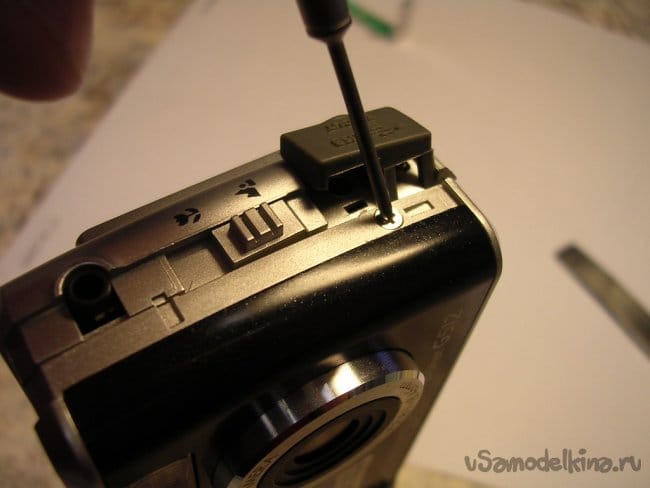

    Еще немного болтиков и можно снимать фронтальную и заднюю панель корпуса.

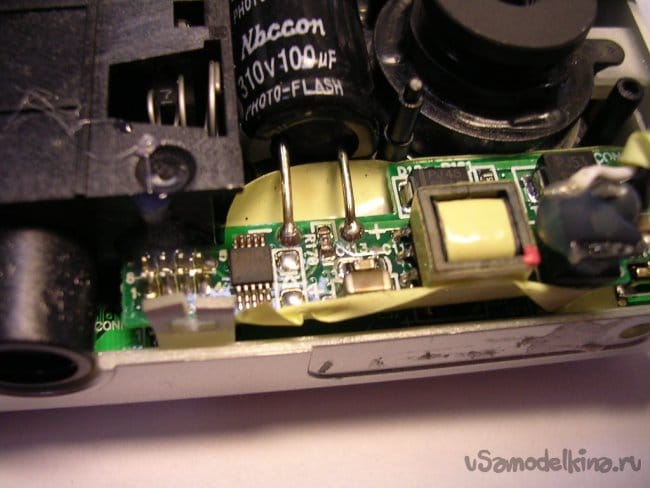

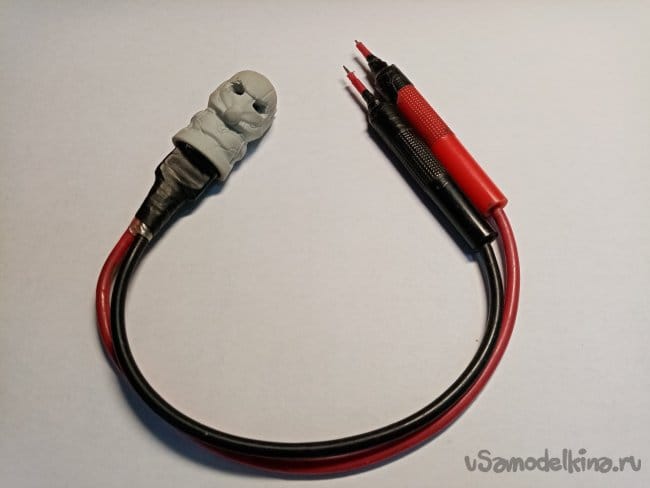

    Лампа вспышки вместе с отражателем приклеена к фронтальной панели. Вот и конденсатор. Разряжаю.

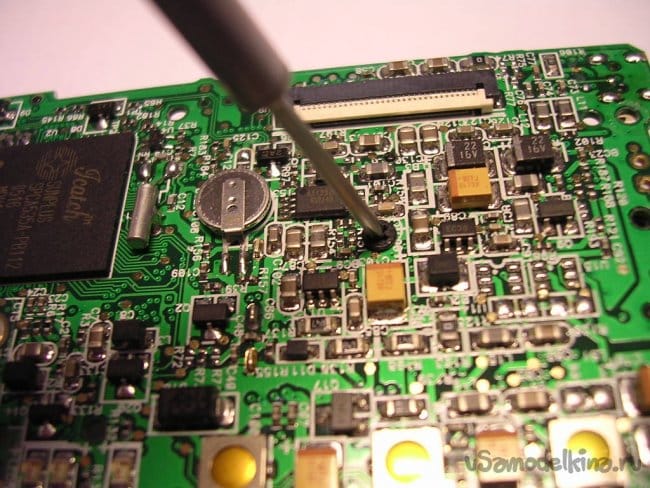

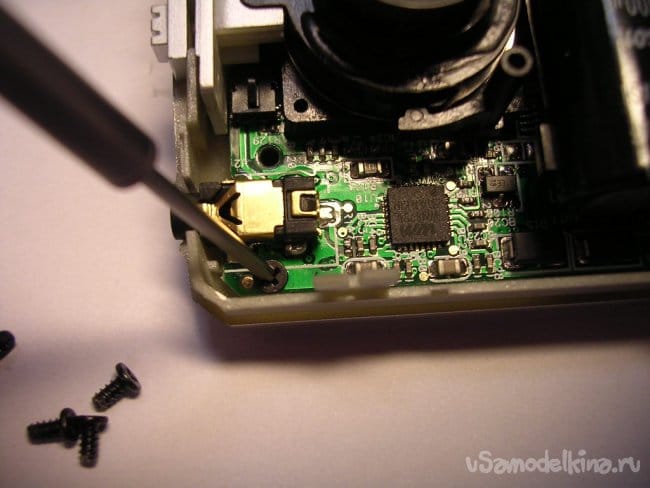

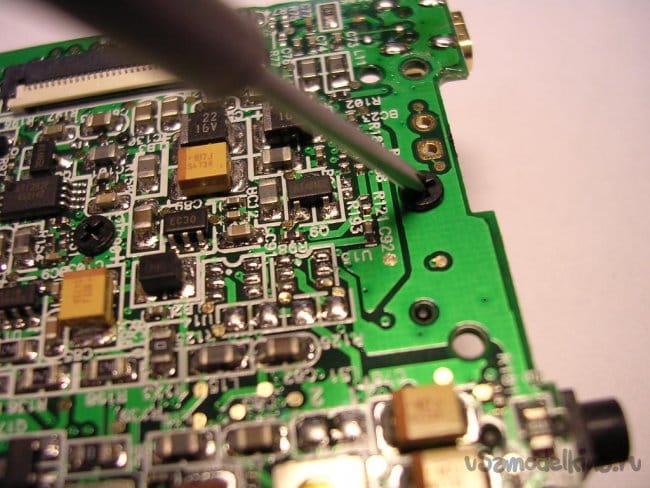

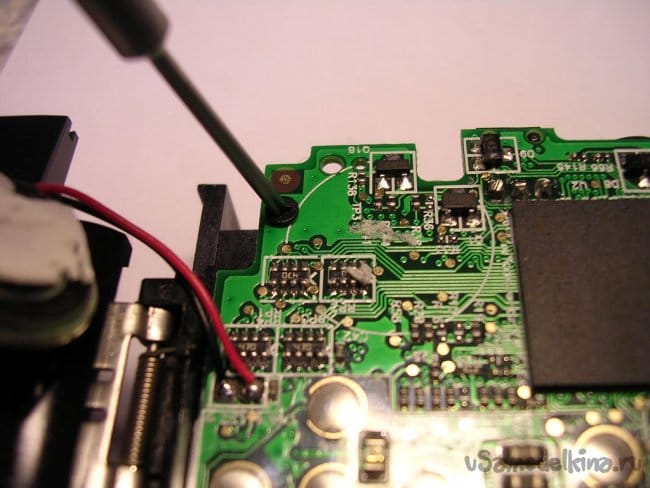

    Затем выкручиваю болтики крепления платы и остальных деталей к задней крышки корпуса.

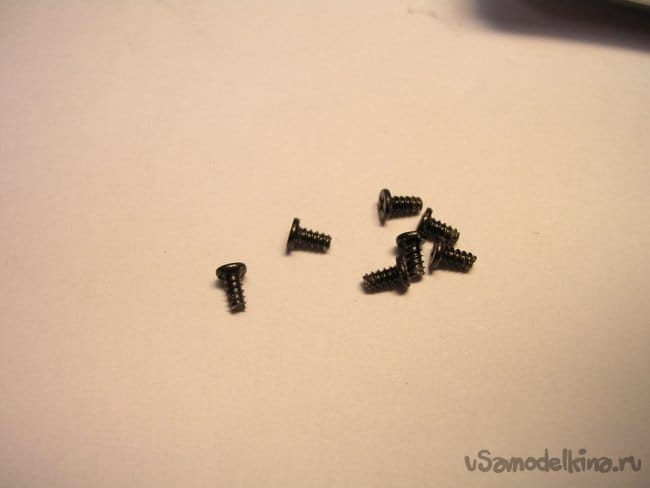

    Довольно большая кучка болтиков получилась.

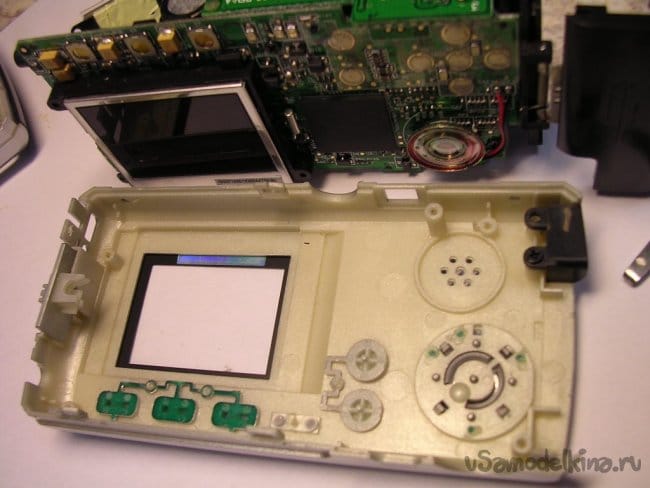

    Отвалилась задняя крышка корпуса.

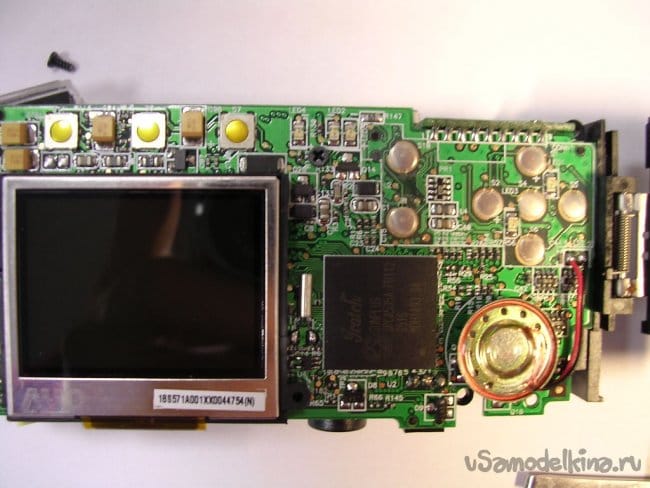

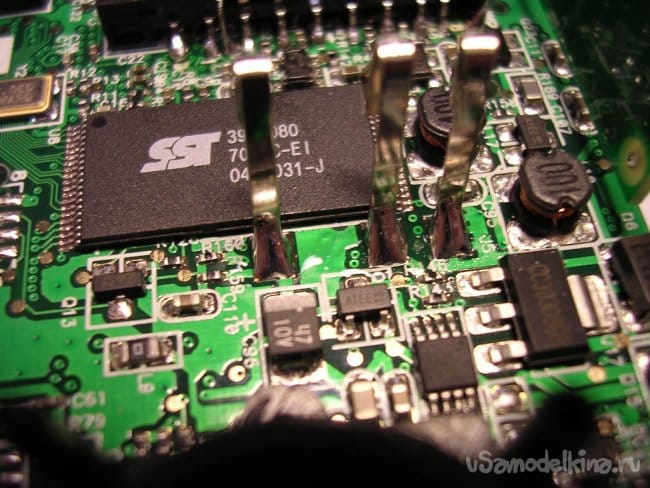

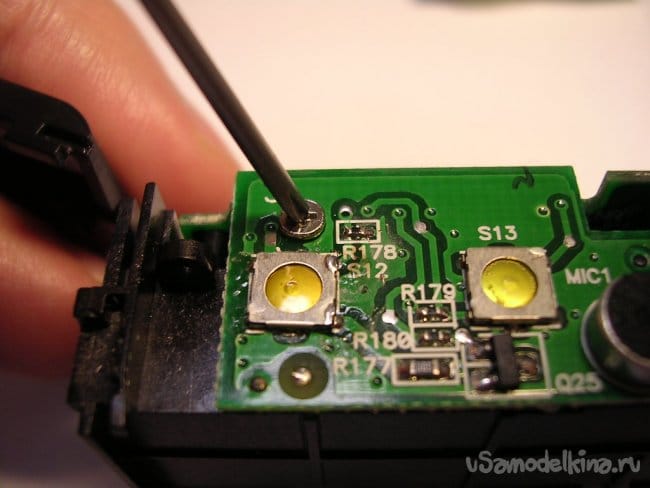

    Интересное решение, все кнопки управления смонтированы на плате. На них давят пестики в задней крышки. Основная плата соединена с верхней при помощи паяных контактов. Это не проблема, распаяю косичкой.

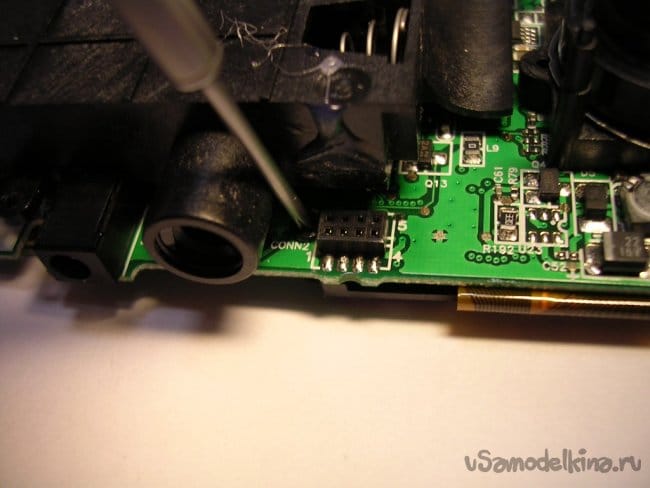

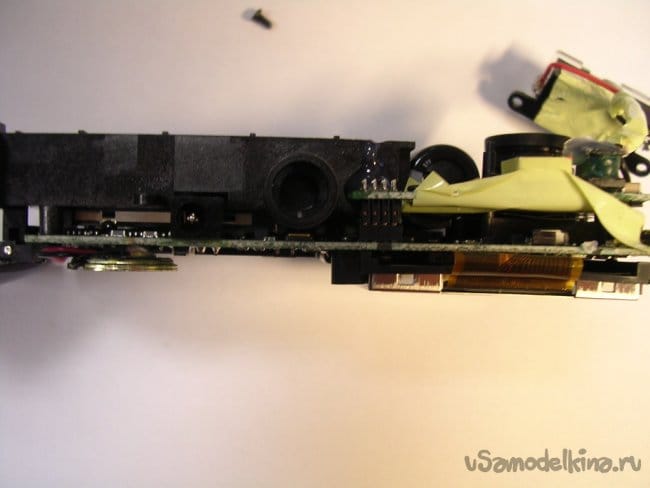

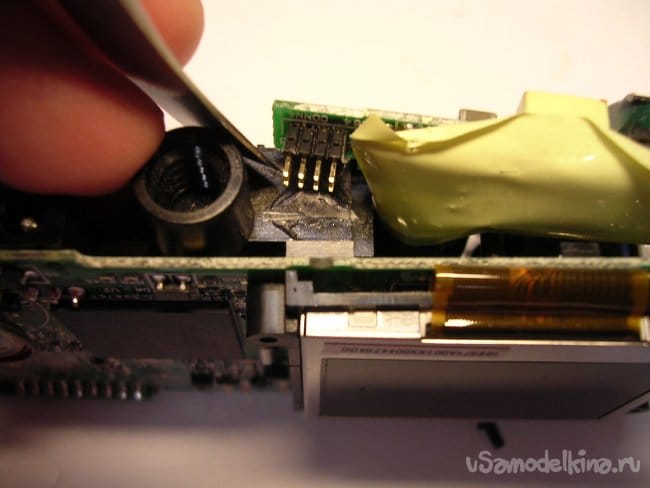

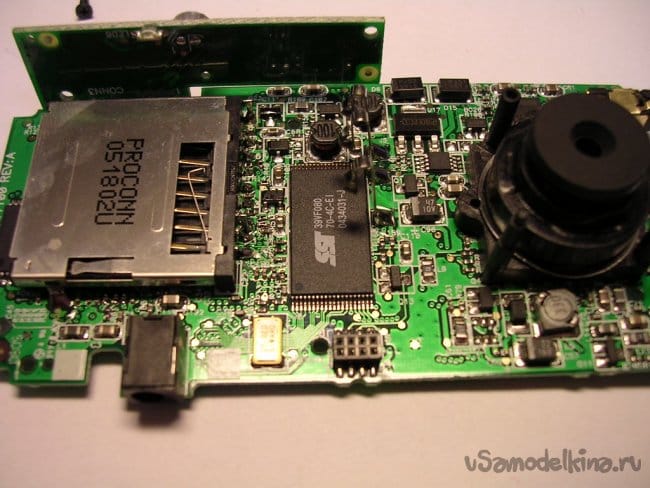

    Еще одна фишка, переход с одной платы на другую при помощи интересных штырьков занятно.

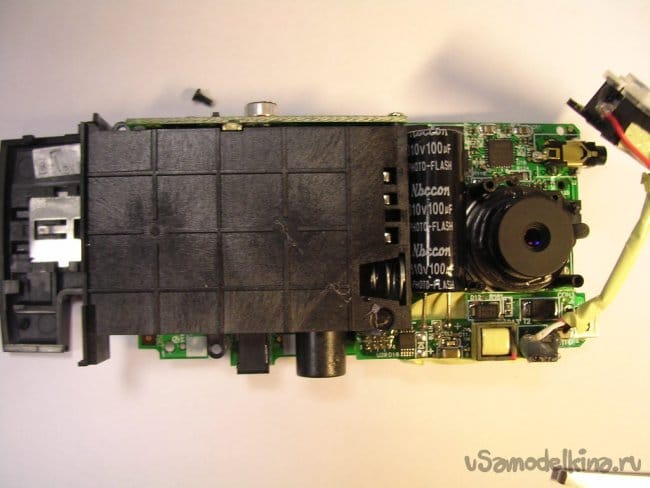

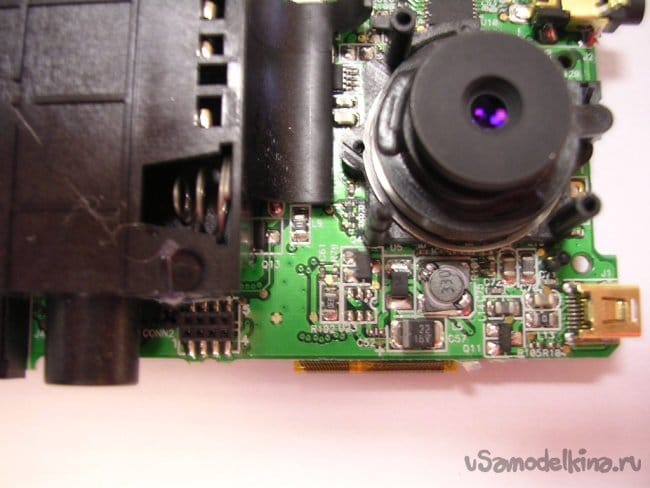

    Объектив ну совсем простенький однако. Матрица очевидно припаяна прямо к плате.

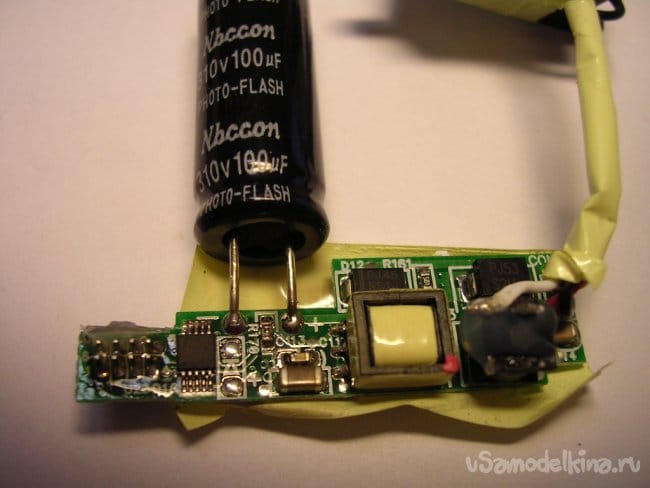

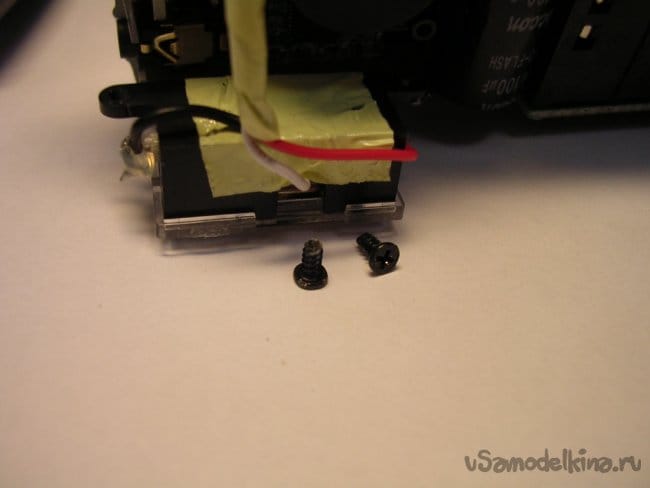

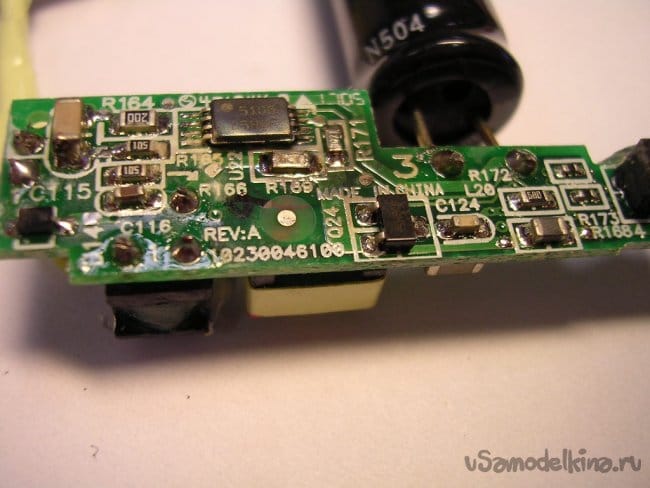

    Отделяю плату вспышки вместе с лампой и конденсатором.

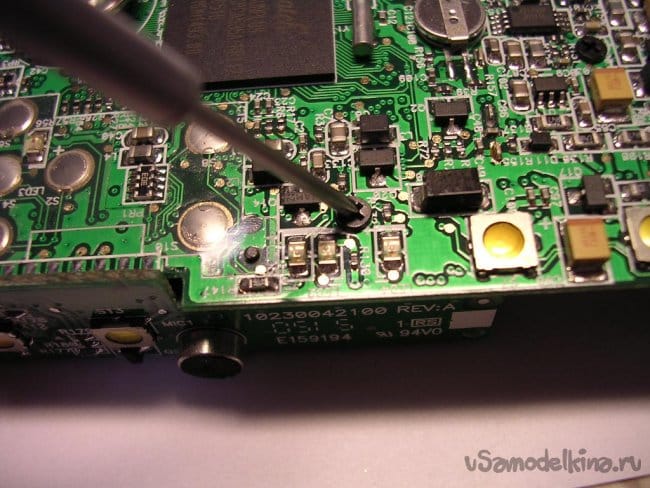

    Затем болтики крепления верхней платы с парочкой кнопочек.

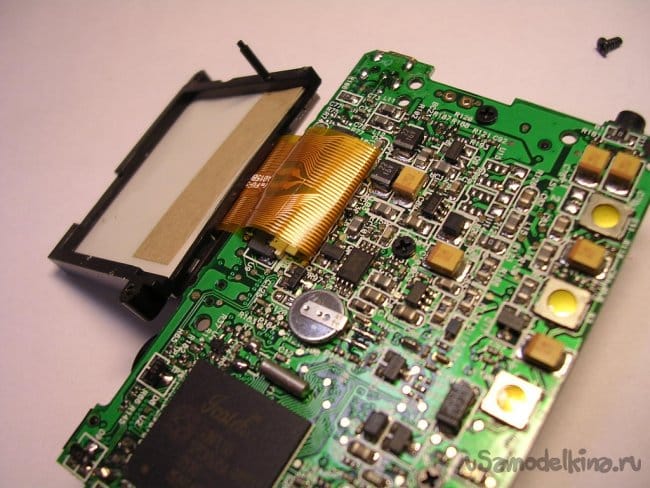

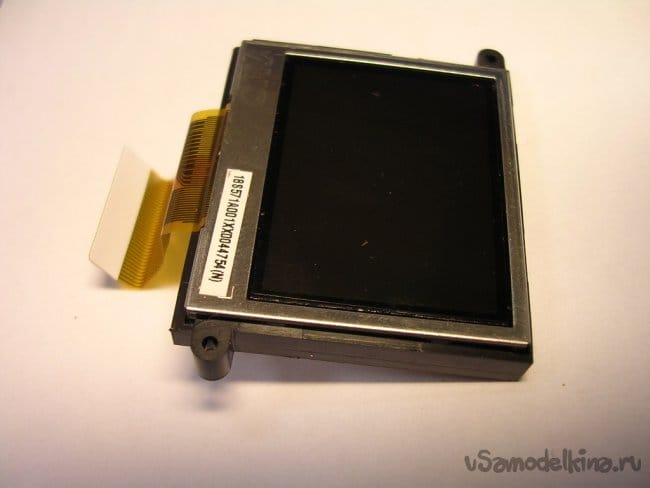

    Платы разъединились, нужно снять дисплей. Откручиваю винтики. Можно снимать.

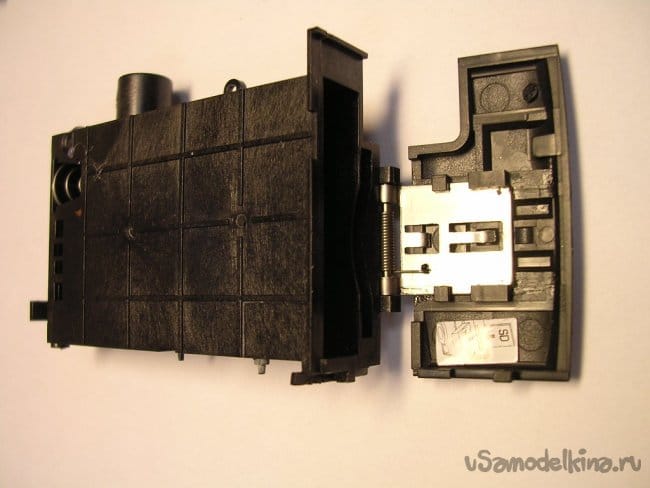

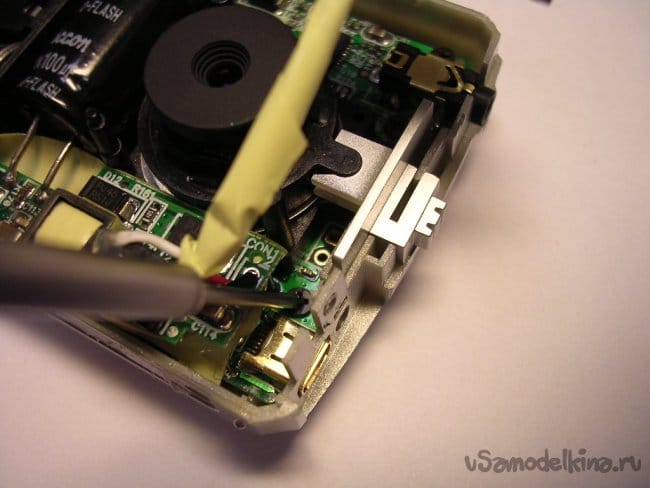

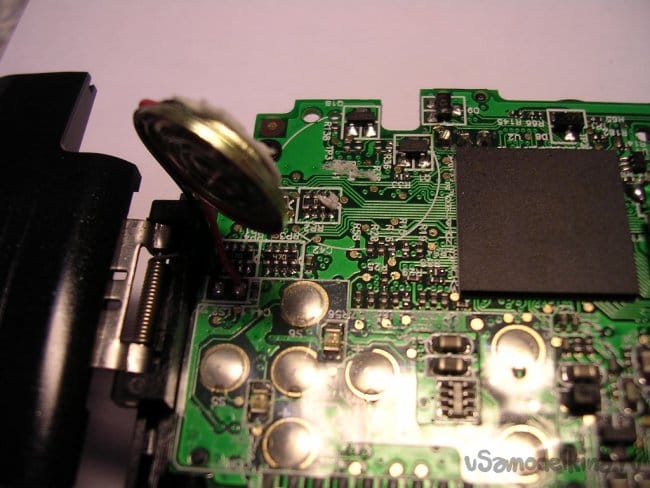

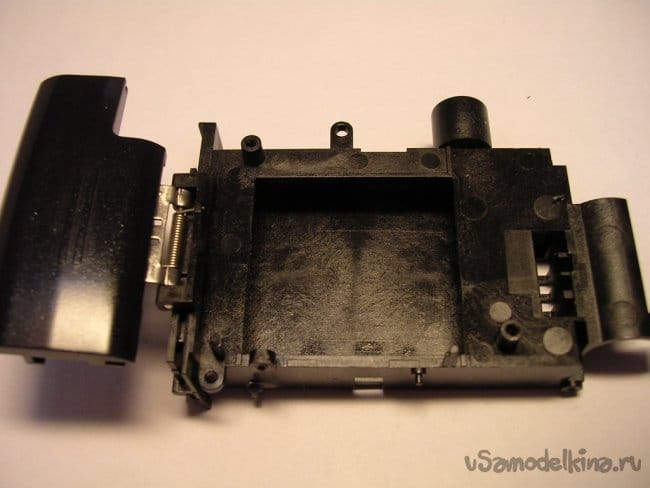

    Демонтирую блок батарейного отсека, динамик еще тут мешается на проводульках.

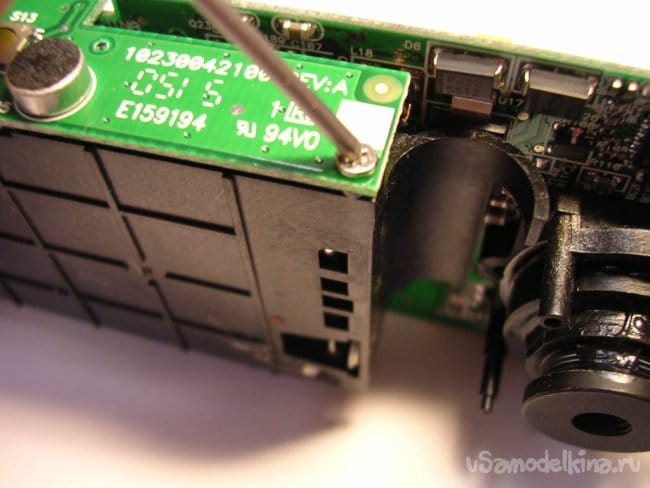

    Контакты батарейного отсека припаяны прямо к плате.

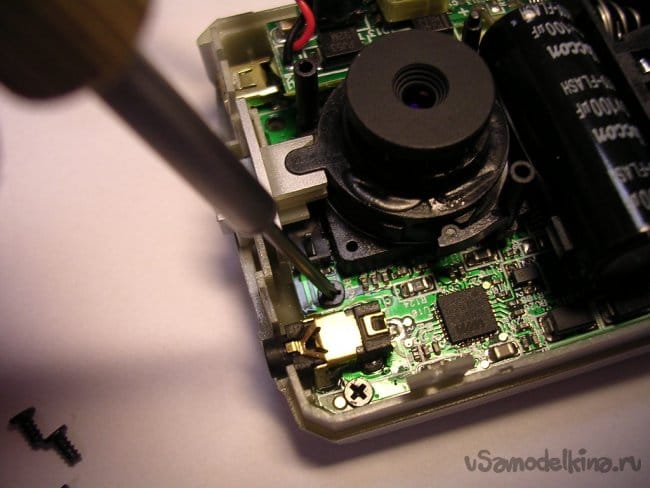

    Снимаю объектив, он фиксируется болтиками через плату.

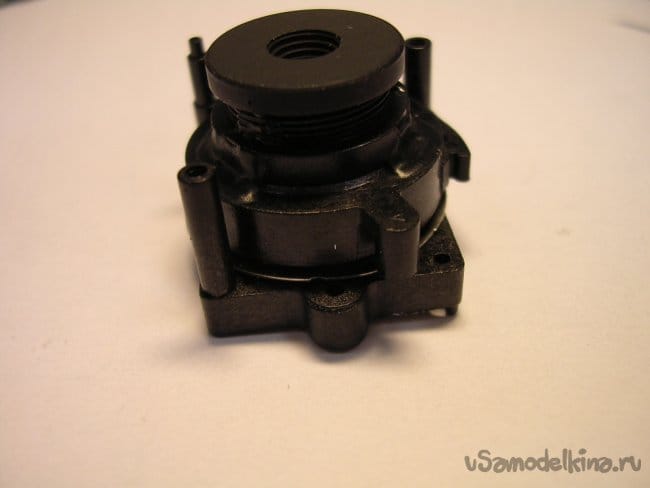

    Сама линза объектива установлена на резьбе и приклеена. Встречал такую конструкцию. Для коррекции фокуса нужно сорвать резьбу с клея, подключаю камеру к компьютеру и вращая линзу по резьбе добиваюсь резкого изображения. Затем опять все на клей. Простая система.

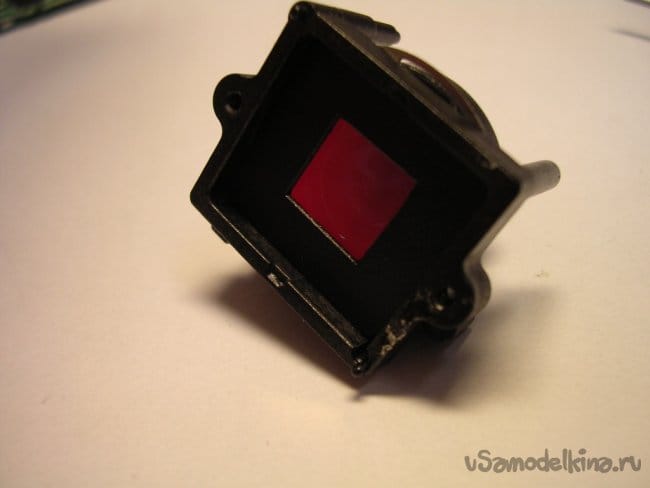

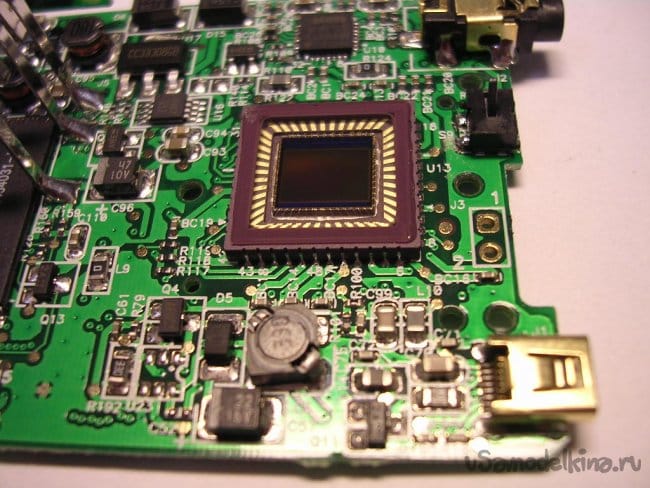

    Конечно матрица остается на плате.

    Вполне нормальная конструкция, с некоторыми особенностями.
    Собираю обратно, спаиваю платы, вкручиваю винтики, одеваю корпус.
    Включаю, гоняю по тестам, снимаю фотографии рассматриваю на компьютере. Видосики, диктую анекдоты затем прослушиваю, оценивая качество записи, пробую в качестве веб камеры. Ну....нормально так на троечку и дешево и сердито.


    В следующих статьях расскажу более подробно еще о ремонте нескольких моделей.
