    Стабилизатор переменного напряжения «клён» разобрать или переделать?

    R555

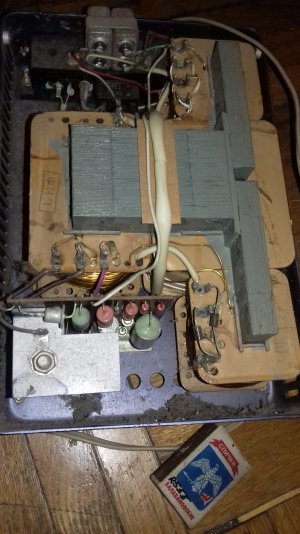

    Всем привет! Недавно мне подарили устройство стабилизации напряжения сети 220 Вольт. 1983 года изготовления. «Клён». Если не путаю, изготовитель- московский завод «Электроприбор». марка устройства ЭСН-320 Достаточно хилое по мощности устройство, всего 320 ВА. Я было хотел разобрать его на запчасти. Но увидел внутри очень серьёзную конструкцию. Помимо того, что там присутствуют типовые элементы феррорезонансного стабилизатора, но имеется также целая плата с тиристорным (или симисторным) управлением.
    Впечатлил, конечно, трансформатор Т-образной формы, со множеством обмоток, конструкцию которого мог придумать только сам Сатана.Кто-нибудь сталкивался с этим изделием? Разобрать его на запчасти, размотать на провода, или быть может, есть смысл модернезировать?
    20 ответов

    Добавить комментарий

    R555 Автор
    ino53,
    R555,ну что решил по поводу стабилизатора?

    А решил я провести испытания этого стабилизатора на разные типы нагрузок. Меня интересует  больше всего индуктивная. Это будет совдеповский фен, или пылесос. Не, чепуху написал. xaxa это будет советская дрель. И форму синусоиды на выходе этого стабилизатора покажу. Полагаю, что он и сейчас в исправном(рабочем сос тоянии) паутину смахну только...

    ino53,
    электропастух восстанавливает, на ТВС что-то у него не получается.
    Фишка в том, что скот более чувствителен к напряжению, чем человек. И 9 Вольт приложенное к копытам лошади обычно её убивает. А нам, регулировщикам РА, работающим с напругой 29 кВ это норма жизниxaxa  xaxa  xaxa
    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: ino53
    пацаны оттуда ВВ трансформаторы брали для электрошокеров и т.п., миниатюрные и надежные. Хотел сфотографировать, но только от польской плиты нашел.
    Лежит эта штука на столе, приходит мужик, электропастух восстанавливает, на ТВС что-то у него не получается. Спрашивает: "Это что?" Да вот... "А мне не подойдет?" Попробуем... Выход ВВ на плоских фишках, таких нет, прицепили на соплях, раз 5 стрельнуло и замолкло. Он полез провод отошедший поправить - как приласкало его, отлетел, хорошо, в нем кило 70, не больше, ничего не сломал. Отдышался, говорит - То, что надо!, схватил и убежал. xaxa

    ino53
    R555,ну что решил по поводу стабилизатора?

    R555 Автор
    ino53,

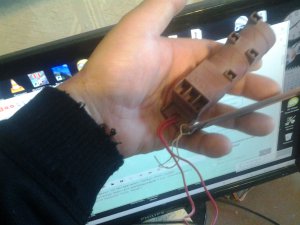

    пацаны оттуда ВВ трансформаторы брали для электрошокеров и т.п., миниатюрные и надежные. Хотел сфотографировать, но только от польской плиты нашел.
    У меня сейчас появился достаточно большой ассортимент таких трансиков миниатюрных. Преимущественно из разобранных ксероксов и лазерных принтеров. А напруга на выходе у них 15 кВ примерно, коротрон требует. При весьма малых габаритах.

    А насчёт электроподжига газовых плит скажу по опыту. Если регулярно не обслуживать, чистить эту свечу, то при малейшей оплошности (например, суп закипел и содержимое вылилось))), искра не пробъёт, а газ-то поступает... А тут сосед позвонил в дверной звонок, узнать почему это пахнет газом? yahoo xaxa
    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: Валерий
    платы саморозжига для навороченных, по тем временам, газовых плит.

    Как же, было такое, пацаны оттуда ВВ трансформаторы брали для электрошокеров и т.п., миниатюрные и надежные. Хотел сфотографировать, но только от польской плиты нашел. smile
    Валерий
    Цитата: R555
    Это советский тиристор КУ202Н. Ну с пацанами на них собирали самодельные светомузыкальные установки, все помнят, кто немного тогда имел доступ к деталям

    А у нас был "Комбинат электротехнических изделий", и на нём собирали платы саморозжига для навороченных, по тем временам, газовых плит. И в них ставился КУ201К, который вполне заменял КУ202Н в самодельной цветомузыке!))))
    Интересно, что несколько "новых" у меня до сих пор лежит с тех времён! Я ими так дорожил, что никому не отдал, хоть и просили!... А вдруг, в моей цветомузыке пробьёт тиристор?))) Где тогда искать буду? )))))
    Але нови ностра алис!
    Валерий
    Ох я и тормоз!!!!  smiles
    Купил неделю назад релейный стабилизатор напряжения для газового котла. (Он не нужен, в котле есть реле напряжения встроенное, но это было одно из условий продления гарантии до десяти лет. Представитель кампании (реально отлично разбирающийся в той теме, в которой работает, что сейчас редкось)))) так и сказал: " Такое требование включили "кабинетники" нашего представительства компании "Иммергас" в РБ. Так что, мне не важно, какой! Мне важно засвидетельствовать, что он есть! Можете вообще отдолжить на момент запуска!").
    А ведь, легко мог бы использовать монстра, похожего на этот, через который я всё детство смотрел ламповый чёрно-белый "Рекорд".)))) Он у меня сохранился... (Как и "Рекорд", кстати...)
    В котле мощности то 150 Ватт.... Вполне хватило бы... А он у меня плоский.. Лежал бы себе в тумбочке под котлом...))))
    Але нови ностра алис!
    Иван_Похмельев
    Цитата: R555
    Но нет схемы этого девайса.
    У Вашего стабилизатора схема не такая как в руководстве?
    Судя по обозначению индуктивного монстра, это магнитный усилитель. В нём происходит управление выходным переменным током за счёт изменения постоянного тока в управляющей катушке.
    Когда у нас в институте был предмет "Магнитная техника", я так и не смог понять, как работает магнитный усилитель.((

    Korolev
    ino53,
    А для чего они?
    Для питания серверных и диспетчерских залов в системе энергетики. При любых форс-мажорных ситуациях управление системой должно сохраняться в рабочем режиме.  yes
    ino53
    Цитата: R555
    интереснейший принцип работы
    Поясни... dontknow
    Цитата: R555
    разбирали безперебойники. Наверняка обратили внимание на очень большую сложность.

    Бесперебойники на линии дальней связи, был у меня такой сосед, от одного РУ были запитаны. Пропадает 6 кВ, у них - горячий резерв: дизель - грррр, генератор - уууу, командир - "Кто раздает?" smile Вообще механический генератор, КМК, родитель синусоиды, чище не бывает.
    Цитата: R555
    не просто так преобразовать 12 Вольт постоянки аккумулятора в промышленную частоту 50(60) Гц
    Попадался такой выпендреж - транзисторный RС-генератор с чистейшей синусоидой, мооощный усилитель пуш-пул с повышающим трансом, на выбор, плиз - 50, 60, 200, 400 Гц. Да еще ООС по амплитуде. Но КПД, конечно, похуже meeting
    R555 Автор
    ino53,
    цитата: R555
    Но рука у меня просто не поднимается вот просто так взять и порубить топором это устройство.
    И я такой же - применить некуда, а выбросить жалко... Цитата: Korolev
    Эксплуатировал подобные, мощные, система "чистого" питания.
    А для чего они?   Цитата: R555
    А куда пропал наш общий приятель ino53
    Ответ ino53 Разминулись на 7 минут
    Мужики, в этом древнем стабилизаторе использован интереснейший принцип работы. Его можно увидеть и в других устройствах, типа узлов сведения лучей в кинескопах. Управление постоянными и переменными полями током и формой напряжения в основном трансформаторе. Вот я и хочу этот "Клён" переделать.

    Кстати, думаю вы все матёрые, ремонтировали и просто разбирали безперебойники. Наверняка обратили внимание на очень большую сложность. А всё это потому, что надо обеспечить правильную форму синуса 220 В на выходе
    Это же не просто так преобразовать 12 Вольт постоянки аккумулятора в промышленную частоту 50(60) Гц, чтобы любое оборудование работало нормально.
    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: R555
    Но рука у меня просто не поднимается вот просто так взять и порубить топором это устройство.
    И я такой же - применить некуда, а выбросить жалко... sorry
    Цитата: Korolev
    Эксплуатировал подобные, мощные, система "чистого" питания.
    А для чего они?  dontknow

    Цитата: R555
    А куда пропал наш общий приятель ino53
    Разминулись на 7 минут smile

    R555 Автор
    Korolev,
    Где там о моторах? В чём суть несогласия?
    Да нормально всё, простое обсуждение. Игорь, ты же работаешь на заводе (да и на многих работал раньше, насколько я знаю))). Прекрасно знаешь, всю эту хренотень про косинус фи, и прочие сдвиги по фазе, благодаря которым экономится энергия и увеличивается ресурс оборудования. И...зарплата повышается у многих спецов. dance2

    P.S. А куда пропал наш общий приятель ino53  ? Мне хотелось бы почитать его важное суждение по данной теме friends  smoke
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555,
    Осмелюсь не согласиться с этим. Электронике то может и ничего, а вот мотору-компрессору холодильника, стиралки и прочим индуктивным нагрузкам это очень не нравится
    Ну так а я о чём:
    Современная электроника запитывается, как правило, импульсными БП, а там входной фильтр, мост, ёмкости, стабилизация. Думаю небольшое искажение синуса им будет фиолетово ...
    Где там о моторах? В чём суть несогласия?  dontknow
    Оказывается, сейчас выпускаются очень навороченные стабилизаторы напряжения сети переменного тока, в них применяется даже микропроцессорный анализ формы кривой и коррекция выходного синуса. Стоят недёшево.
    Эксплуатировал подобные, мощные, система "чистого" питания.  yes
    R555 Автор
    Korolev,
    Современная электроника запитывается, как правило, импульсными БП, а там входной фильтр, мост, ёмкости, стабилизация. Думаю небольшое искажение синуса им будет фиолетово ...
    Осмелюсь не согласиться с этим. Электронике то может и ничего, а вот мотору-компрессору холодильника, стиралки и прочим индуктивным нагрузкам это очень не нравится. И ведь неспроста изготовители этого "Клёна" указали его мощность не в Ваттах, а в ВА. Полагаю, честную мощность указали.

    Самое интересное, я почитал по этой тематике на разных сайтах. Оказывается, сейчас выпускаются очень навороченные стабилизаторы напряжения сети переменного тока, в них применяется даже микропроцессорный анализ формы кривой и коррекция выходного синуса. Стоят недёшево.
    Кто не ошибается, тот не делает ничего.
    R555 Автор
    Korolev,
    Давным - давно разбирал, провод действительно алюминиевый. Теперь разбирать я бы не стал, поживиться там особо нечем, но может понадобиться именно 220 В, а в наших сетях теперь "евростандарт".Меня же больше волнует вопрос, какая синусоида получится на выходе данного стабилизатора
    Искажения синуса возникают при больших отсечках, а на малых думаю будут незначительны. Современная электроника запитывается, как правило, импульсными БП, а там входной фильтр, мост, ёмкости, стабилизация. Думаю небольшое искажение синуса им будет фиолетово ...
    В принципе согласен. Но рука у меня просто не поднимается вот просто так взять и порубить топором это устройство. Прошу обратить внимание, каким мудрёным способом изготовлен магнитопровод трансформатора. Да и на плате управления, похоже, присутствует терморезистор. Неужели подгонка точки переключения, насыщения магнитопровода транса и прочего? Умиляет также присутствие деталей со значком военной приёмки в чисто гражданском устройствеНапример, диоды Д226 xaxa
    Кто не ошибается, тот не делает ничего.
    Korolev
    R555,
    И обмотки намотаны судя по цвету эмали алюминиевым проводом
    Давным - давно разбирал, провод действительно алюминиевый. Теперь разбирать я бы не стал, поживиться там особо нечем, но может понадобиться именно 220 В, а в наших сетях теперь "евростандарт".
    Меня же больше волнует вопрос, какая синусоида получится на выходе данного стабилизатора
    Искажения синуса возникают при больших отсечках, а на малых думаю будут незначительны. Современная электроника запитывается, как правило, импульсными БП, а там входной фильтр, мост, ёмкости, стабилизация. Думаю небольшое искажение синуса им будет фиолетово ...  scratch
    R555 Автор
    Иван_Похмельев,
    Спасибо, даже не сомневался, что Вы первым дадите ссылку по данному прибору. Я прежде чем создавать тему, разумеется эту информацию по "Клёну" уже искал в сети.

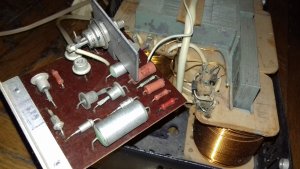

    Но нет схемы этого девайса. Скажу одно точно. Я всё-таки визуально правильно определил тип управляющего элемента. Это советский тиристор КУ202Н. Ну с пацанами на них собирали самодельные светомузыкальные установки, все помнят, кто немного тогда имел доступ к деталям boast

    Меня же больше волнует вопрос, какая синусоида получится на выходе данного стабилизатора. Ведь даже "классический" вариант без полупроводников искажает scratch
    Кто не ошибается, тот не делает ничего.
    R555 Автор

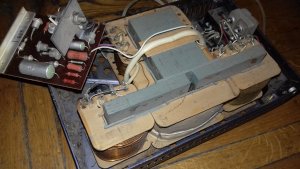

    Вот так выглядит этот монстр в разборе.Здесь мы видим очень интересную конструкцию магнитопровода Т-образной формы. И обмотки намотаны судя по цвету эмали алюминиевым проводом, но некоторые медным и на небольшом радиаторе судя по всему, стоит КУ202 или КУ208. Не могу разглядеть, прикручен так, что маркировки не вижу. Где-то под рукой есть зубоврачебное зеркало, попытаюсь рассмотреть.
