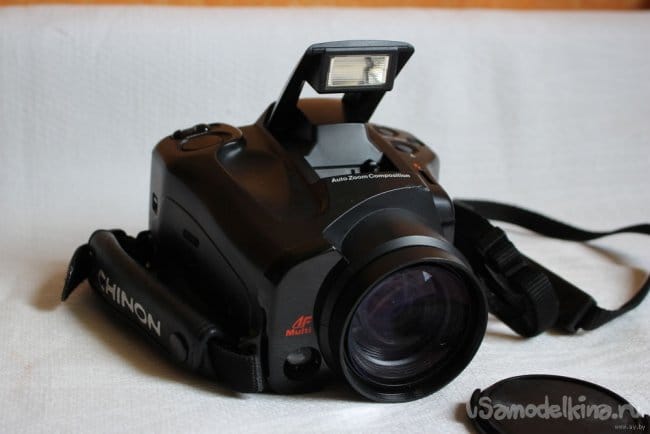

Клиент принес весьма интересную штуку, внешне напоминающую видеокамеру. Но это оказался весьма редкий у нас пленочный аппарат CHINON GS-9.
Ух ты!
Не ремонтировал такой.
Фотоаппарат решил полетать, но планировать не получилось. Контакт был жесткий, сломалось внутри крепление объектива и не перематывается пленка.
Вот, говорил, надевайте ремешок на шею!
Посмотрю чего это такое.
В интернете информации довольно мало.
Chinon Genesis III (GS-9)
С этой моделью изменился менее квадратный, более сглаженный стиль кузова; кроме того, диапазон зум-объективов был немного расширен к концу телеобъектива, теперь 38-110 мм (f/4.4-5.6) и масштабирование осуществлялось двигателем, а не ручным рычагом. Фокус также был модернизирован, с добавлением пассивного автофокуса к активной системе фокусировки инфракрасного луча. Стандартный режим этой камеры - "стандартная композиция зума". Эта функция означает, что фокусное расстояние выбирается камерой автоматически.
Мутно как-то написано.
Посмотрим кино.
Аппарат на столе.
Готовлю инструмент.

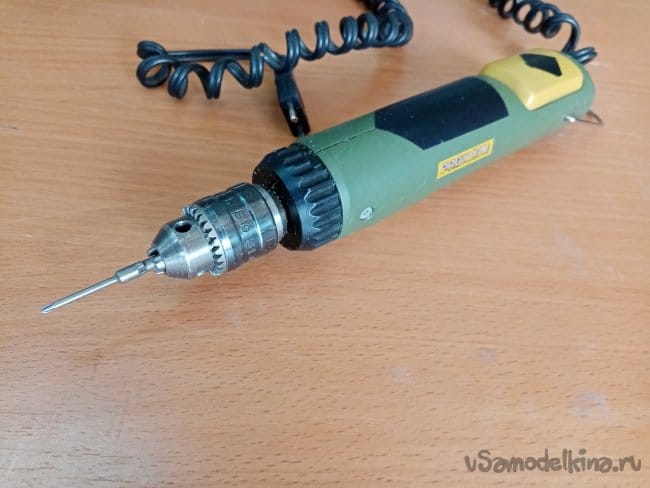

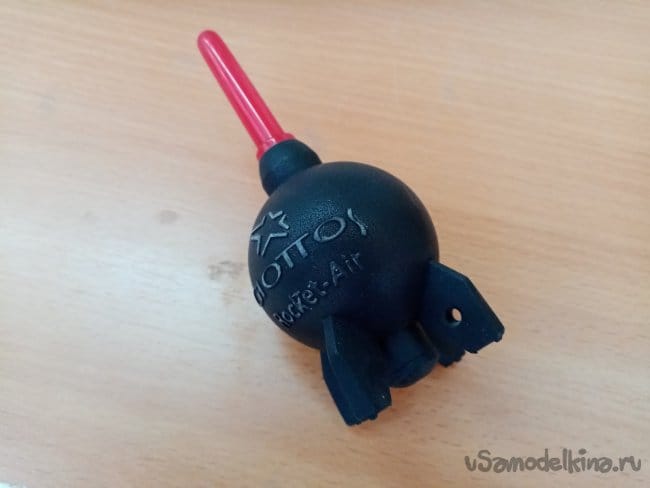

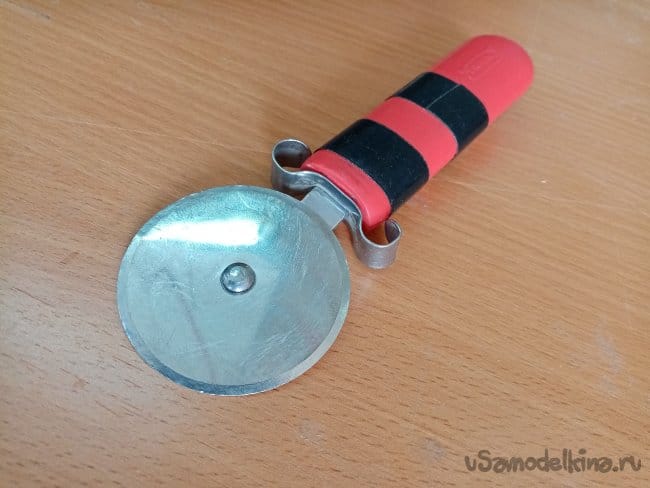

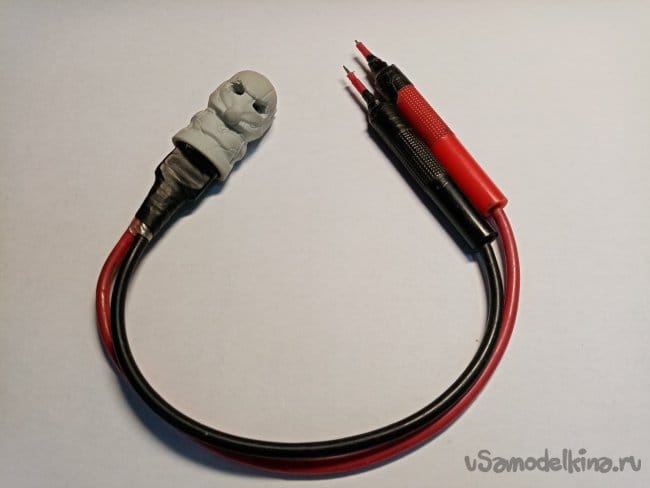

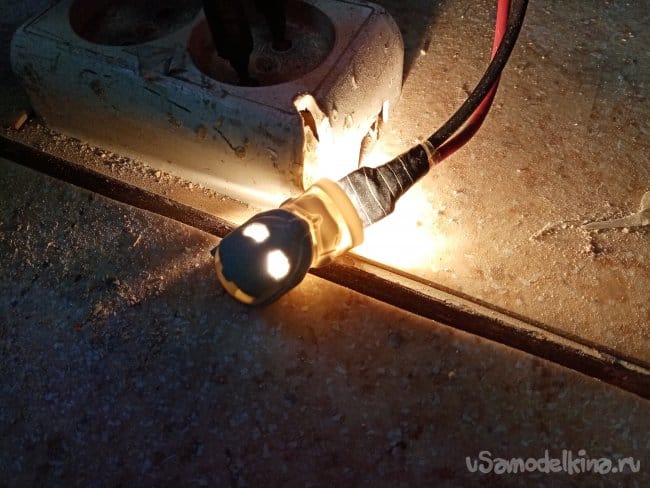

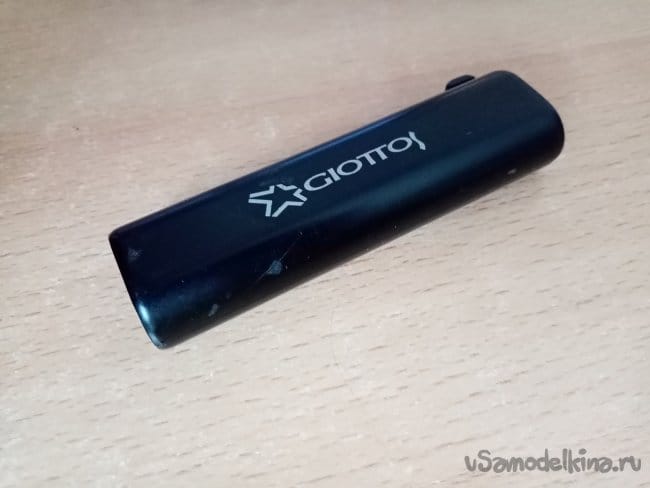

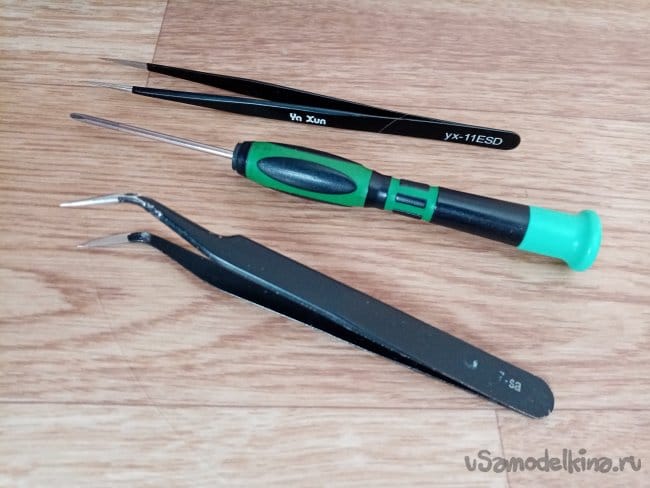

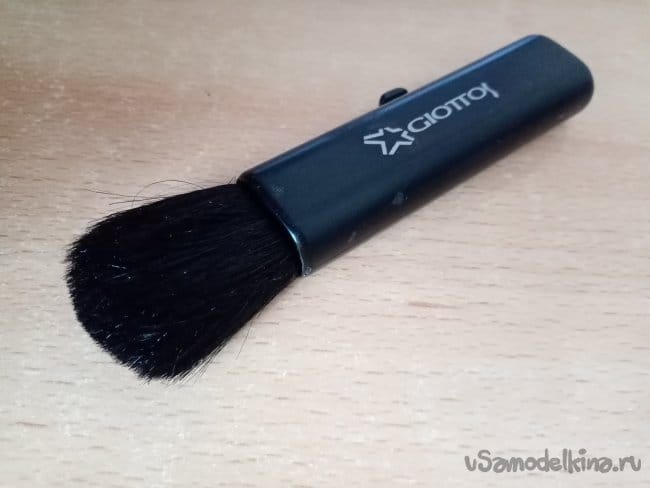

Пинцеты, отвертки,размыкатель, разряжатель, сдуватель, кисточку. Электрическую отвертку, много придется винтиков откручивать.

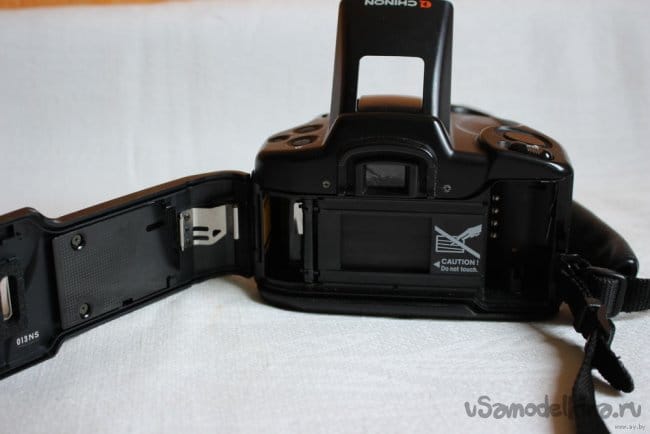

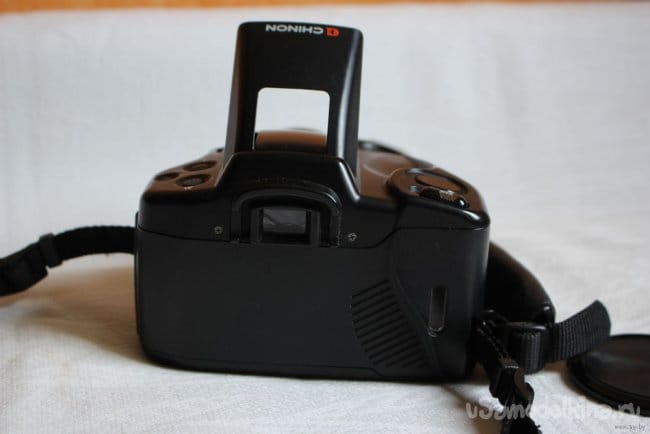

Аппарат и в самом деле похож на видеокамеру. И ремешок под правую руку.
Бодренько кручу винтики крепления электроотверткой. Снимаю большую корпусную деталь.
На ней кобра вспышки механизм её подъема.
Разряжаю конденсатор, мины сняты, можно разбирать дальше.
Блок кнопок управления повис на шлейфе.
Ух ты, еще и песочек, мелкий, белый. С далеких коралловых островов.
Значит нужно вводить в бой резервы.

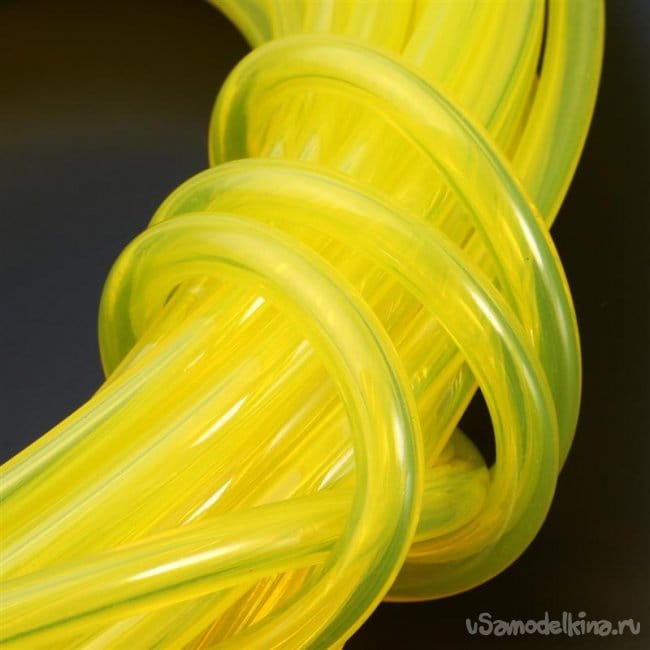

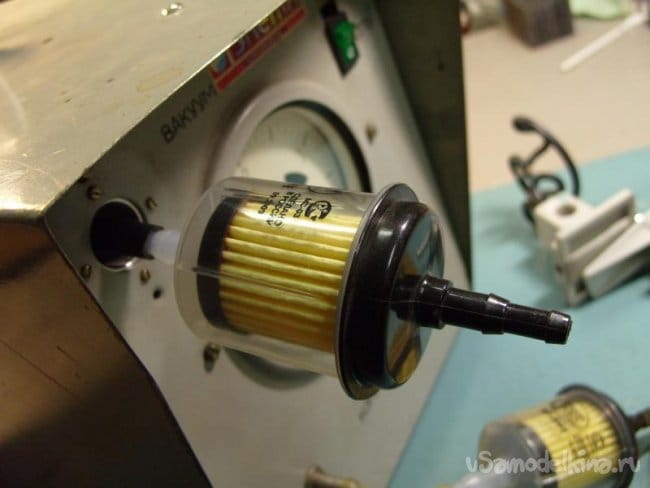

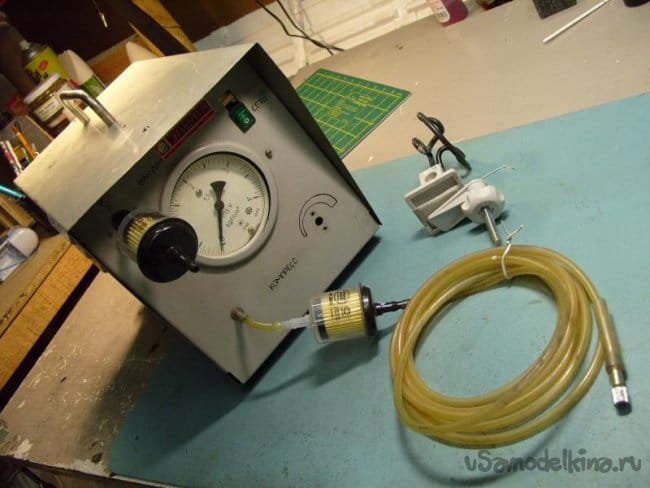

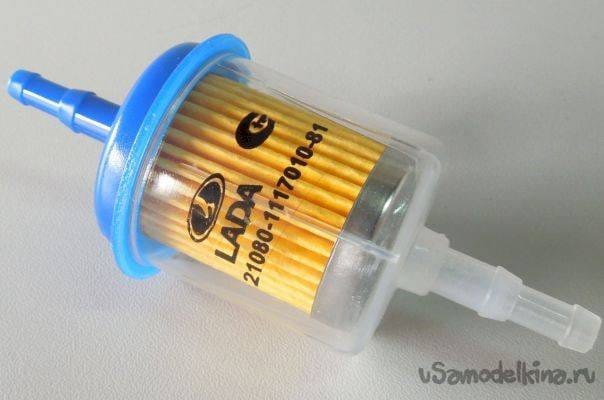

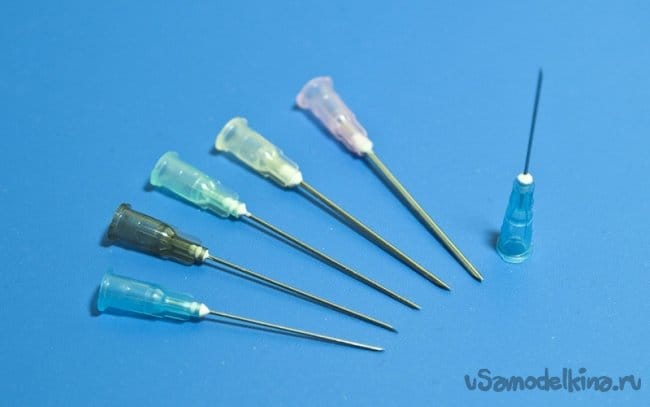

Зубную щетку, компрессор с набором шлангов, иголок и фильтров.
Иду в специальную "грязную! комнату. Есть у нас такая в сервис центре. С могучей вытяжкой. Начинаю осторожно удалять песочек, сметаю, сдуваю.
Вроде все.
Можно продолжать, хотя приходится постоянно бегать обратно и отчищать остатки кораллового песочка. Набился во все щели. Наверное траншею копали. Внимательно смотрю в глаз объектива. вроде нет песчинок.
Двигаюсь в глубину конструкции, нужно разобрать весь верх.
Снимаю блок автофокуса.
По старой привычке почти нет шлейфов в конструкции и много проводов на пайке. Не запутаться бы в этих хитросплетениях.
Блок батарейного отсека.
Еще одна деталька с проводульками и добрался до объектива.
Болтается на креплениях, снимаю. Один угол с болтиком отломан.
Этот осколочек приклеиваю циакрином, поверх приплавляю паяльником.
Бесконечно бегаю в "грязную" комнату, песок набился везде. Клиенту повезло, нет песка в объективе и затворе.
Редуктор привода перемотки пленки не работает.
Под этой металлической пластинкой много шестеренок, редуктора перемотки пленки.
Разбираю, внутри песчинки попари на зубья редуктора и все остановилось. Полностью раскидал, отчистил зубной щеткой. Красота.
Подключаю наполовину собранный аппарат к блоку питания.
Вставляю контрольную пленку. Закрываю крышку пленочного отсека, перематывается на первый кадр. Затвор работает, пленка перематывается туда и обратно, вспышка пыхает.
Разряжаю конденсатор, можно одевать корпус.
Ремонт закончен.
Можно и по чайку.
На сегодня еще три ремонта, успею.
