    Проблемы с разъемом на фотоаппарате Rekam Precto T 55


    Возникли проблемы у старенького фотоаппарата с разъемом. Вроде простой ремонт, но чтобы извлечь плату нужно практически полностью разобрать агрегат.
    Посмотрим чего такое мне в этот раз в руки попало.
    Немного рекламных слоганов.
    Проблемы с разъемом на фотоаппарате Rekam Precto T 55

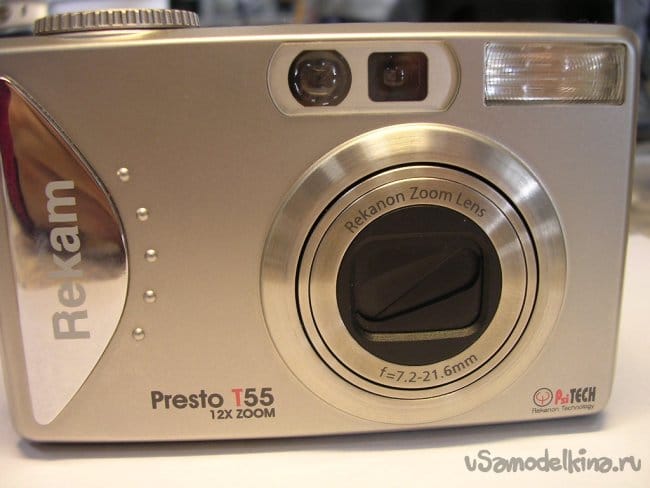

    Rekam Presto T55 – еще никогда топ модели не были так доступны. Металлический корпус, мощь 5-и мегапиксельного сенсора, «продвинутые» режимы съемки, множество экспозиционных программ, литиевый аккумулятор. Максимальные технические возможности в компактном исполнении. Бескомпромиссное решение для самого требовательного пользователя.
    Ссылка на официальный сайт.
    http://www.rekam.ru/
    Небольшая ссылочка на сайт по фотоаппарату.
    http://www.rekam.ru/details/399/top
    Привет из Канады однако.


    Оказывается там не только в хоккей играют, еще и фотоаппараты делают.
    Есть у меня и сертификат этой фирмы по фототехнике.
    Торжественно вручили диплом с подарками.
    Позже прочитал текст на русском с интересной и корявой формулировкой.
    "Является ЕДИНСТВЕННЫМ xaxa представителем фирмы "REKAM" за уральскими горами."
    Ну... кто его знает может и сейчас являюсь первым.

    Пардонте, отступил от темы малость.
    И так, приступаю к разборке этого весьма интересного аппаратика.

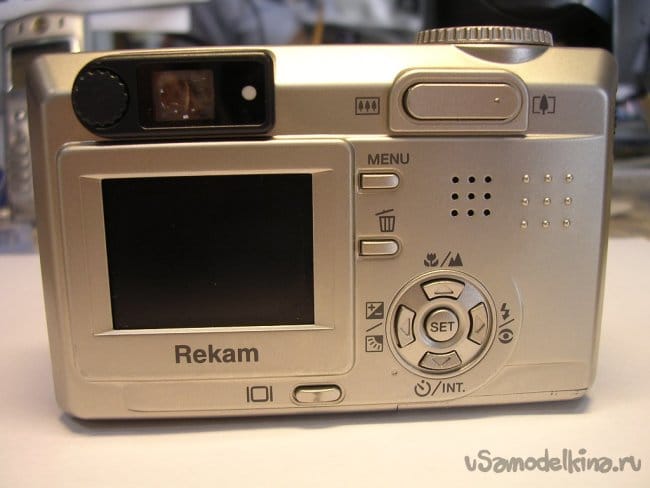

    Металлический корпус и весьма интересная и даже немного нестандартная компоновка.
    Какие еще фишки кроме металла, да, видоискатель!
    На современных аппаратах он слегка исчез, а зря. На ярком солнце практически не видно изображения на дисплее, как не увеличивай его яркость.Посмотрел в видоискатель, нажал кнопочку и вот оно счастье, хорошее фото. Не смещенное и не заваленное в сторону.

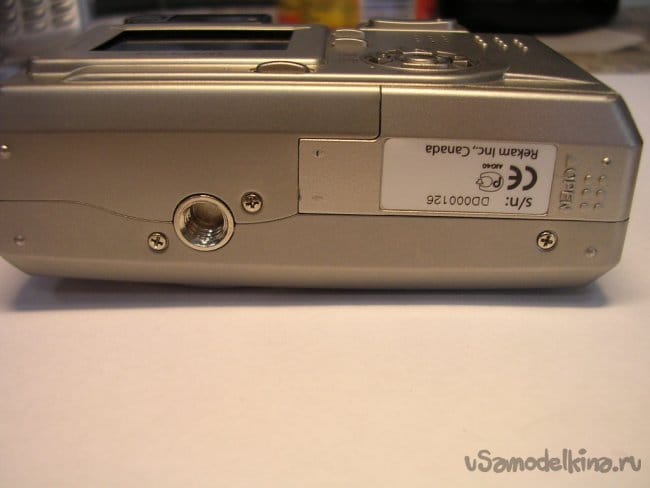

    Осматриваю со всех сторон, потрепала жизнь однако аппаратик. Но вполне нормально снимает.
    Но разъемы и кнопочки это болезнь практически всех девайсов, как старых так и самых современных навороченных.

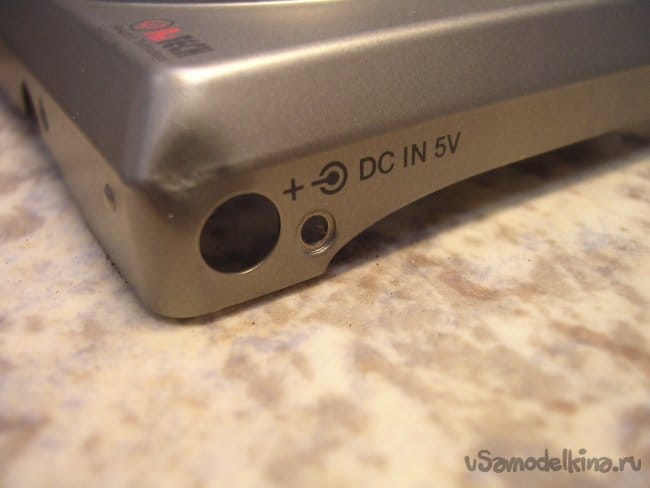

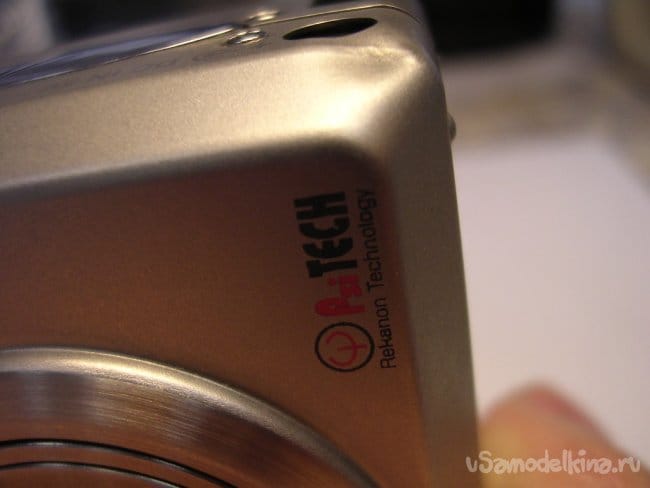

    На углу корпуса обнаружилась вмятинка и не одна. Ё.
    Смотрю в квитанцию приемки УХ,,, молодцы приемщики! Прописан дефект корпуса, указано местоположение вмятинок.


    Это весьма распространенная ошибка при приеме. Во время выдачи из ремонта часто возникают конфликты, по вмятинам и царапинам. И не потому, что клиент редиска, просто он не обращал внимания или просто забыл. И начинается представление.

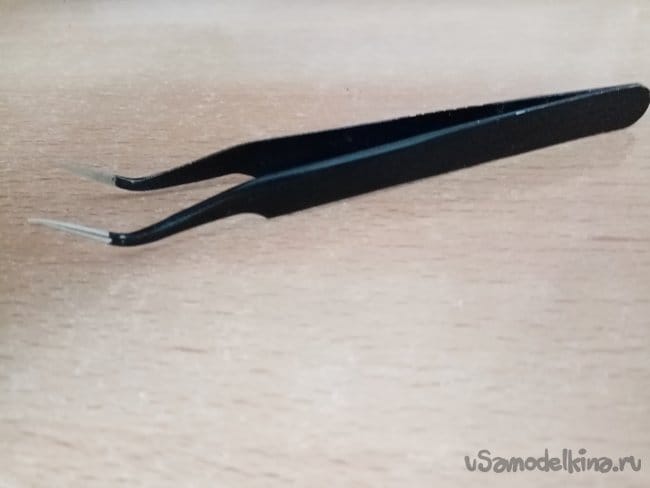

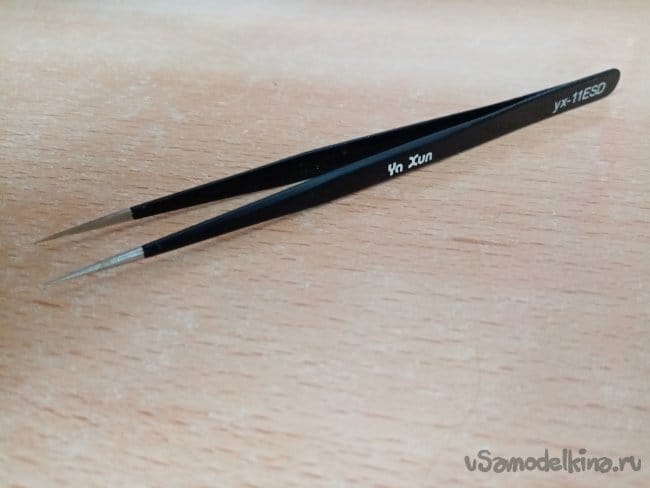

    Приготовил инструменты, парочку пинцетов, прямой и "кривой", отвертку с хорошим жалом.



    Супер размыкатель девайсов, разрядник для конденсатора вспышки.



    Сервис мануал,Хотя на память не жалуюсь. Но всегда руковожусь принципом-возникла заминка или сомнение, смотри инструкцию. Фотоаппараты нежная вещь, ошибки дорого обходятся.

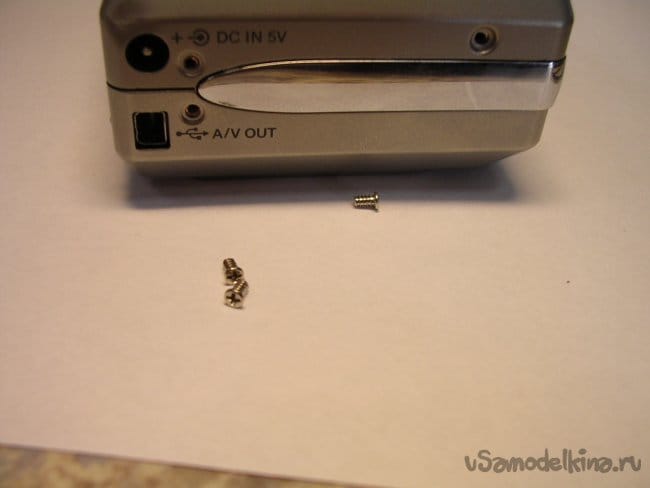

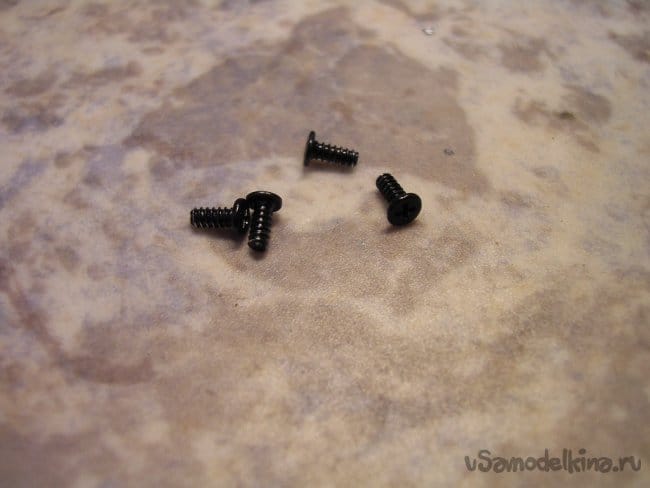

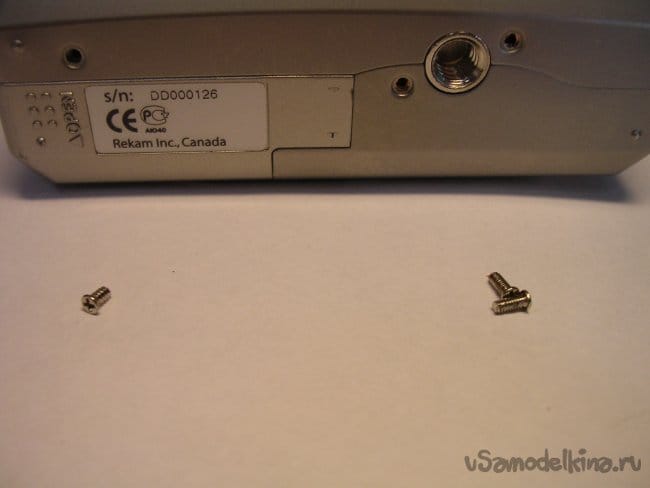

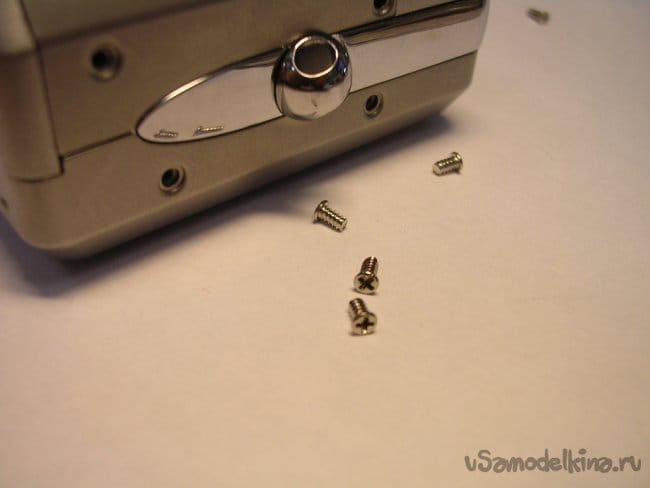

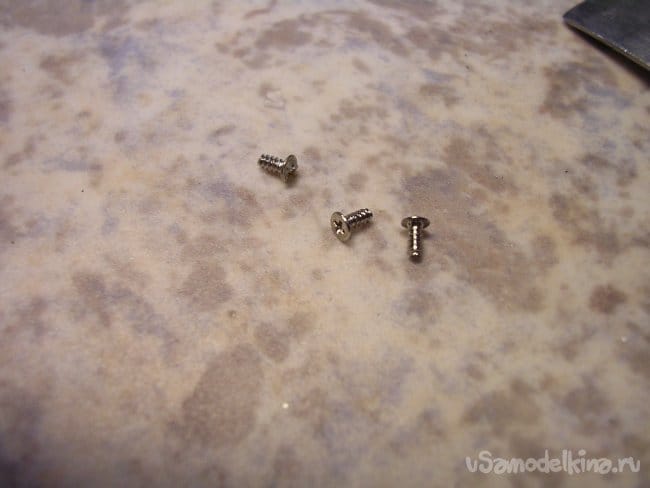

    Винтики у канадцев тоже не совсем нормальные. Начинаю снимать корпус.

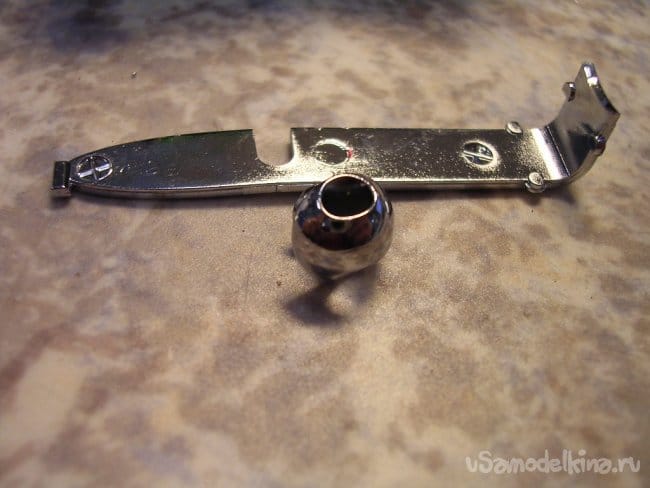

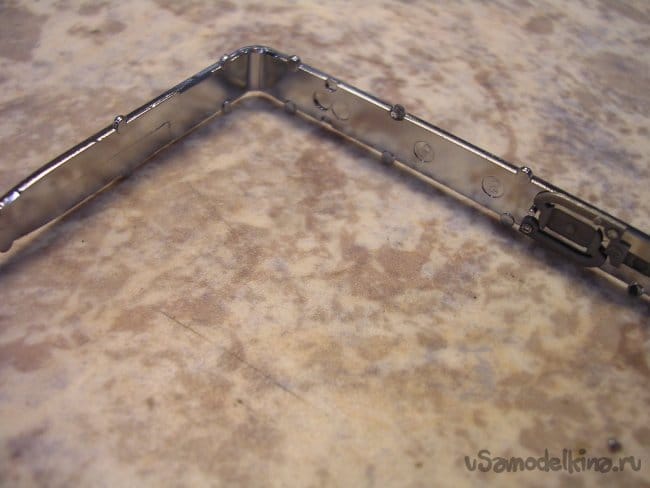

    Между панелями корпуса установлена красивая, блестящая полосочка. Она еще и скрепляет фронтальную и и заднюю по грани.



    Все подогнано очень точно, аккуратно рассоединяю сочленения. Мой супер размыкатель девайсов может сорваться и поцарапать корпус. Хотя корпус и так не новенький, но зачем мне еще одна царапушка. Себя не уважать.

    Наконец демонтаж закончен. Аверс и реверс лежат на столе.


    Хороший такой металл.
    К стати про металлические корпуса девайсов. Не важно фотоаппарат это или телефон. Они падают из рук или со стола, высота примерно метр, закон инерции еще никто не отменил пока. Внутри к "металлической брони" обыкновенная пластмасса. Может на корпусе и небольшая вмятинка, внутри все в кашу.

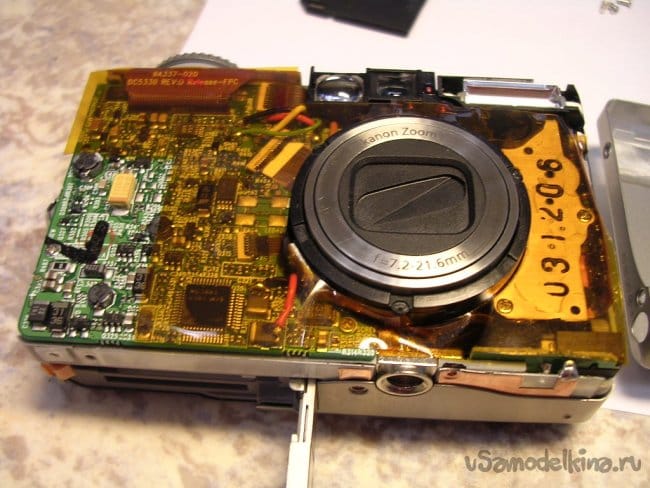

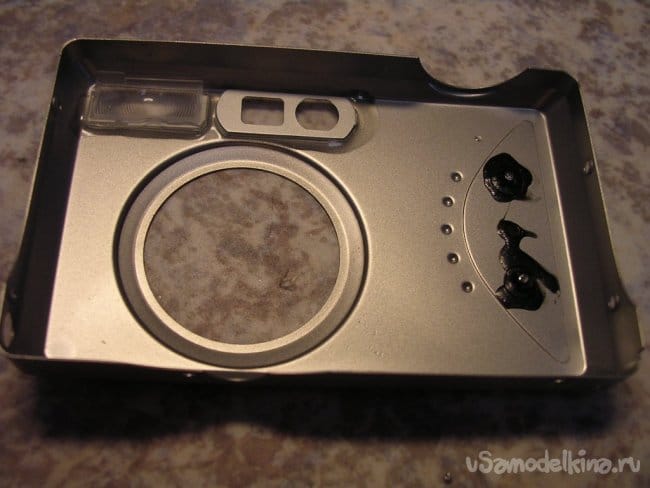

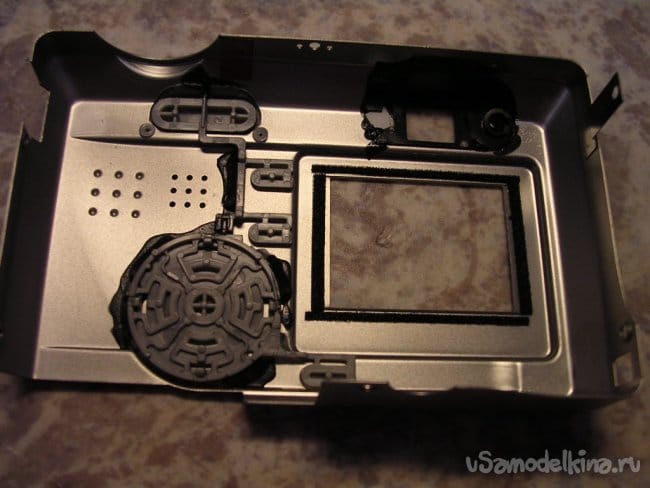

    Корпус снял, чего там внутри. А все красиво, проложена пленка защитная, корпус то металлический. Весьма хорошее решение.

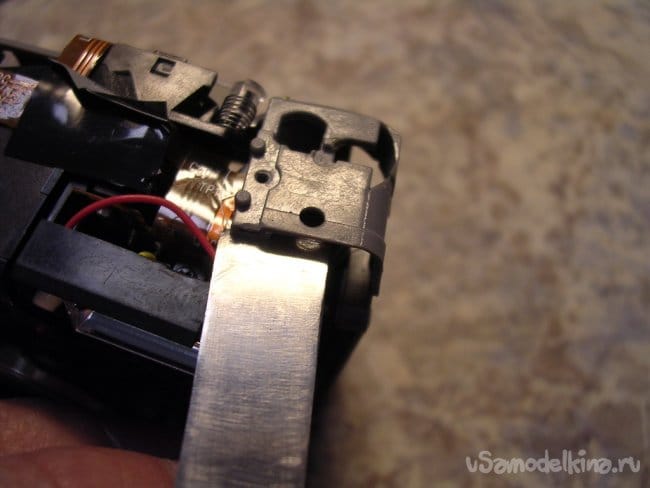

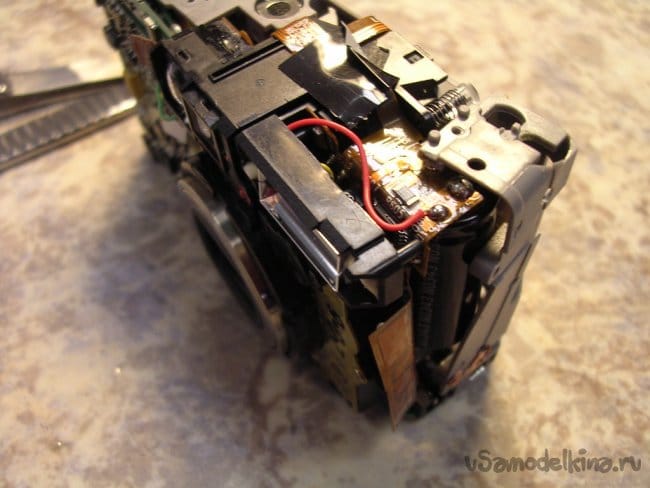

    Слева вверху конструкции тоже пленочка, я даже знаю что она прикрывает. Прикрывает сюрприз для невнимательного ремонтера.

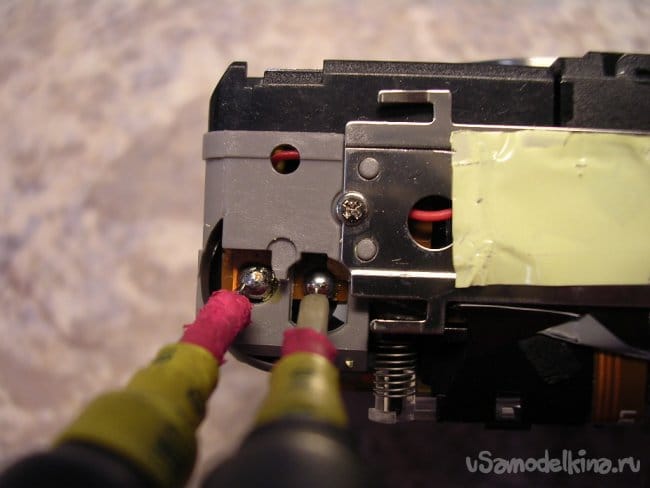

    Тыкаю разрядником 300 вольт однако.

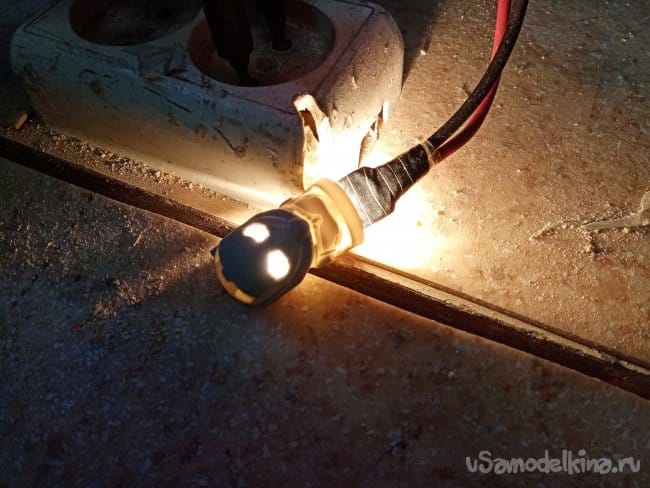

    Есть у меня простой разрядник из маленькой лампочки на 220 вольт. На концах иголки можно просто изоляцию провода проткнуть и разрядить конденсатор.

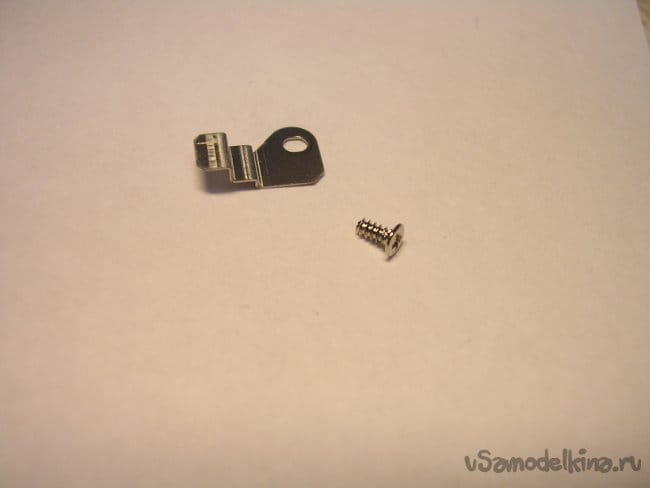

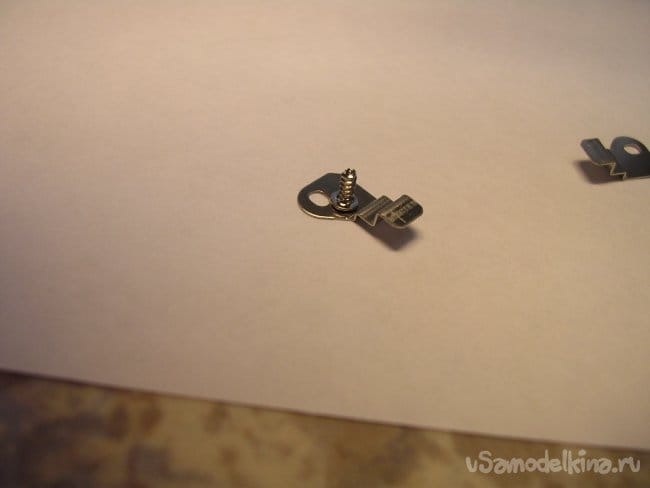

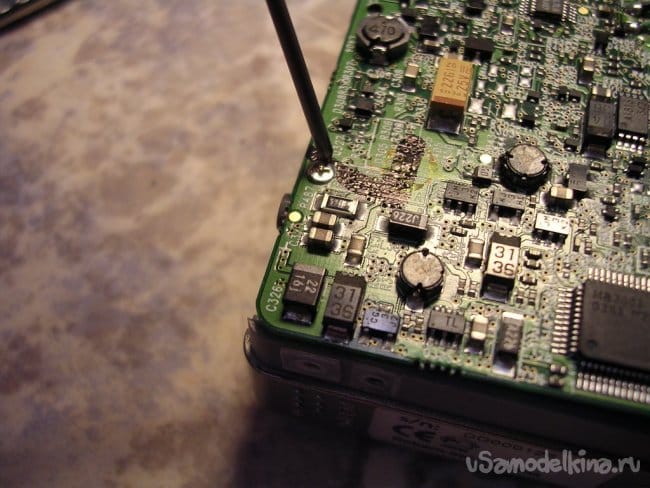

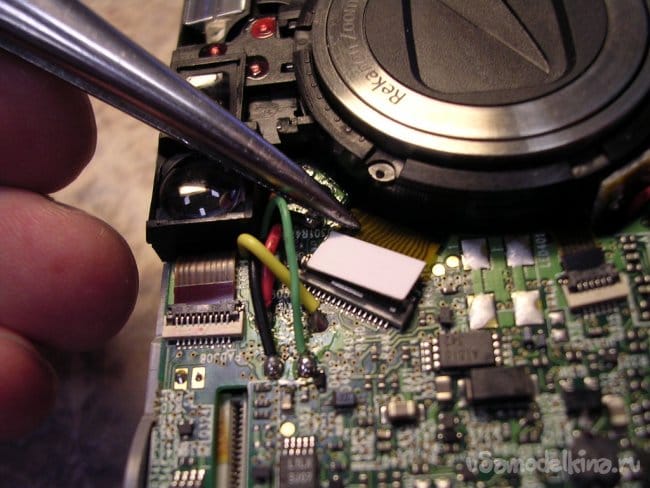

    Есть в конструкции и заземление. Отпаиваю фольгу.

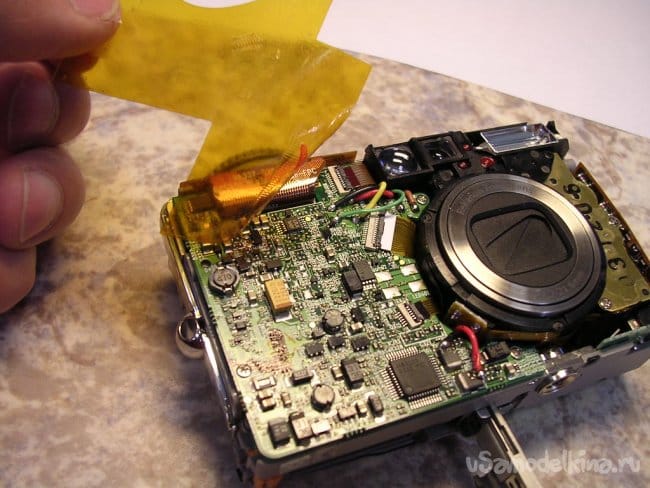

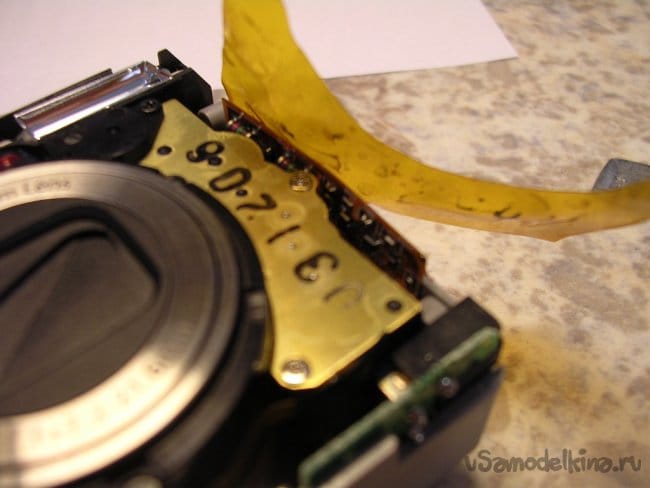

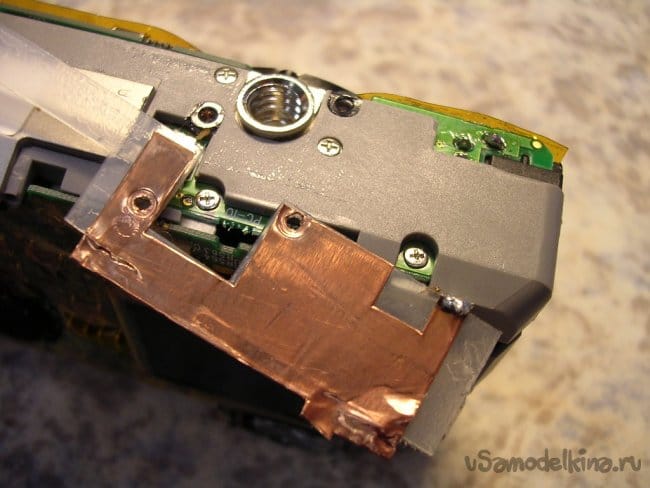

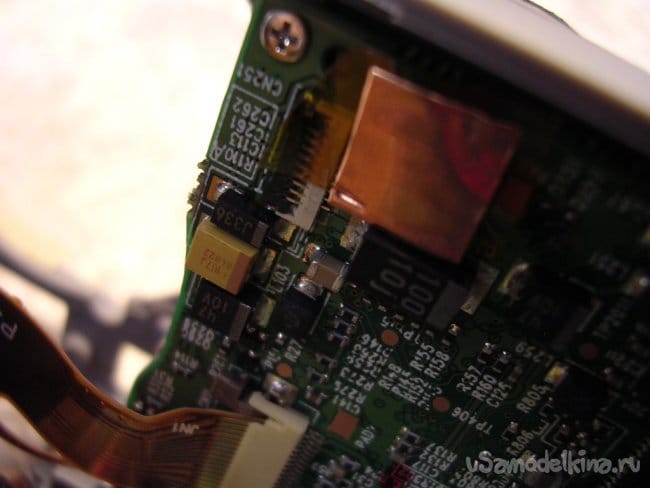

    Затем нежно начинаю отклеивать защитную пленку. Желательно не порвать, мне её обратно устанавливать нужно.

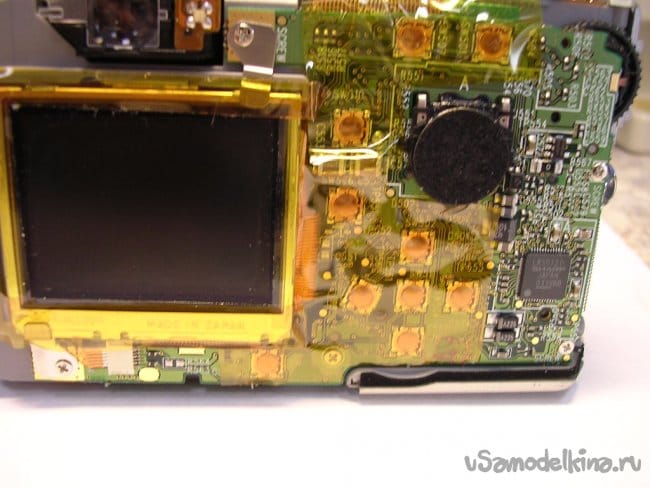

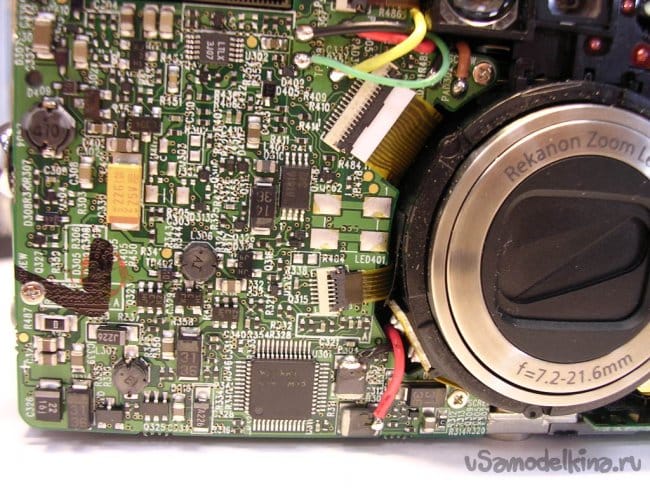

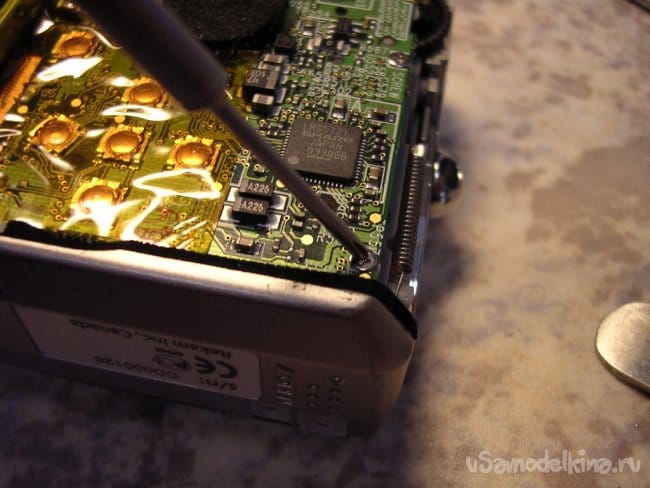

    Передняя панель управления. Густо там всего понатыкано. Размыкаю шлейфы управления объектива.

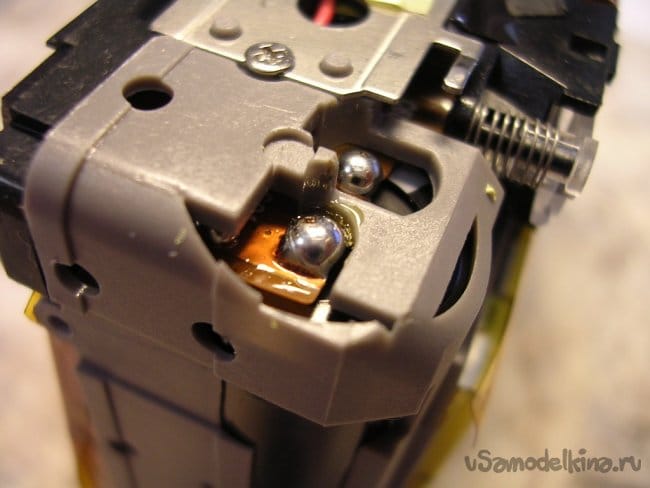

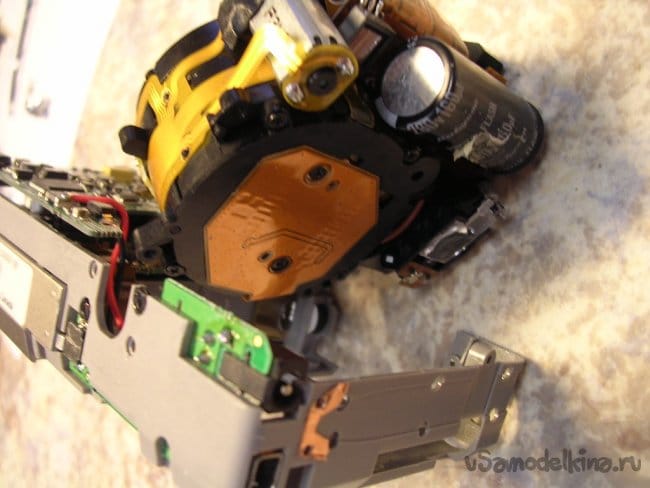

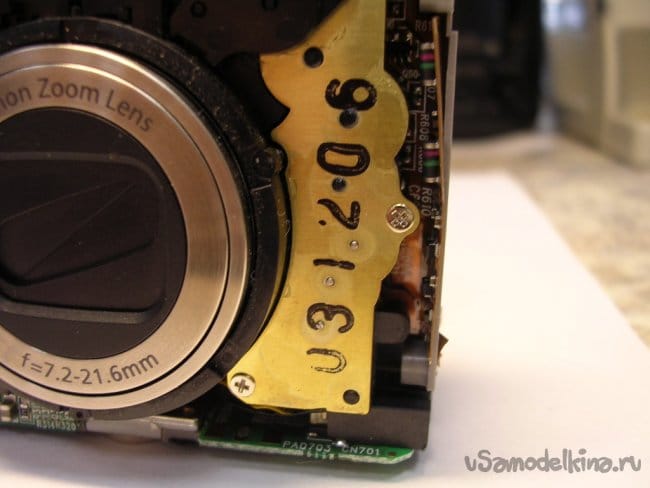

    Открывается блок БРОНЗОВЫХ шестеренок привода выдвижения объектива и управления зумом видоискателя. Молодцы канадцы, все прочно сделано. Шестеренки установлены между щечками из металла, как в часах (с кукушкой) yes

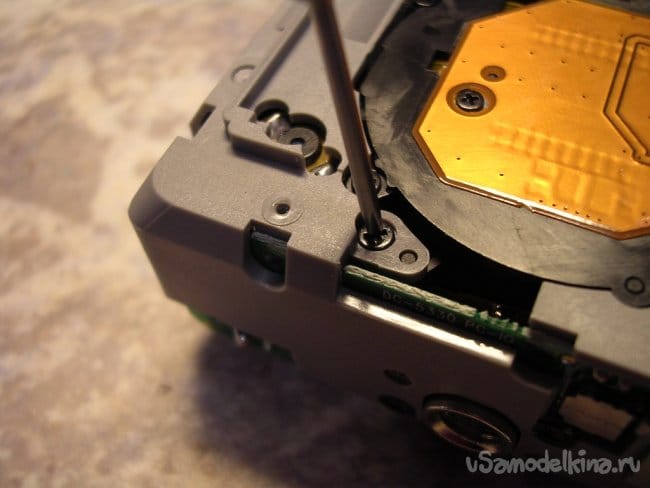

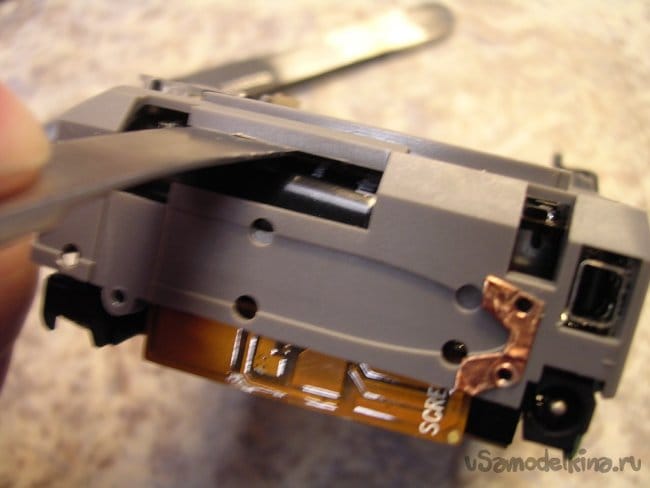

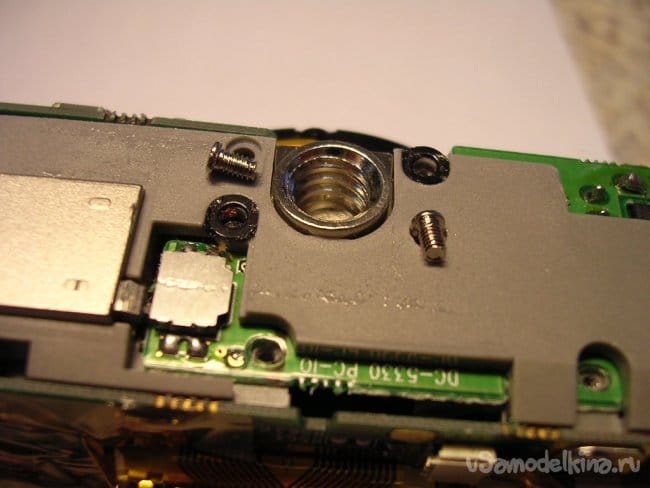

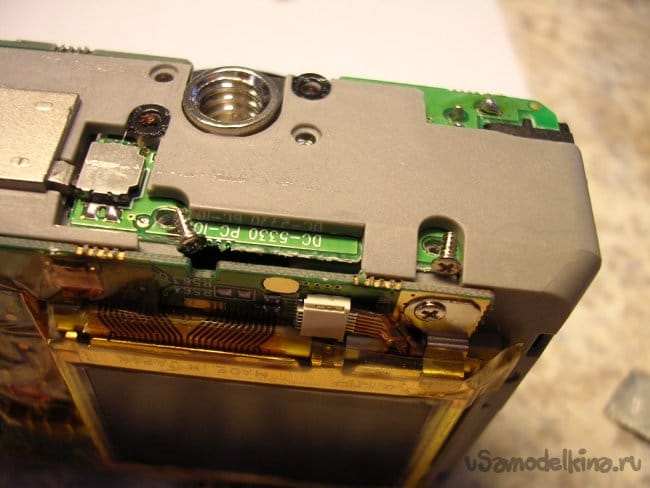

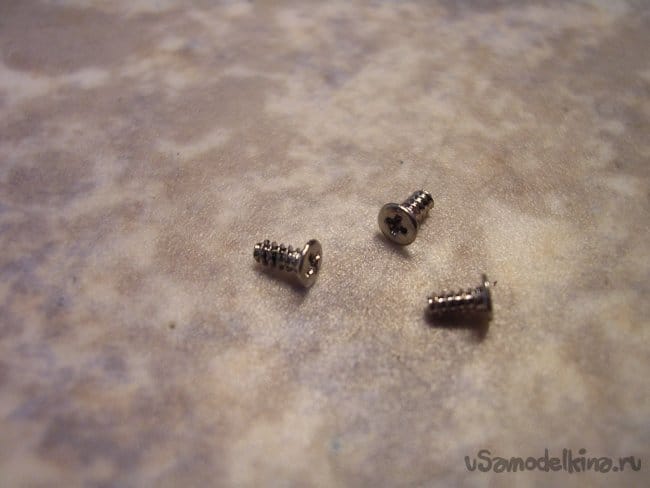

    Полюбовался и продолжаю разборку, начинаю демонтировать "пространственный каркас" так сказать. Откручиваю болтики крепления снизу, в районе крепления на штатив.

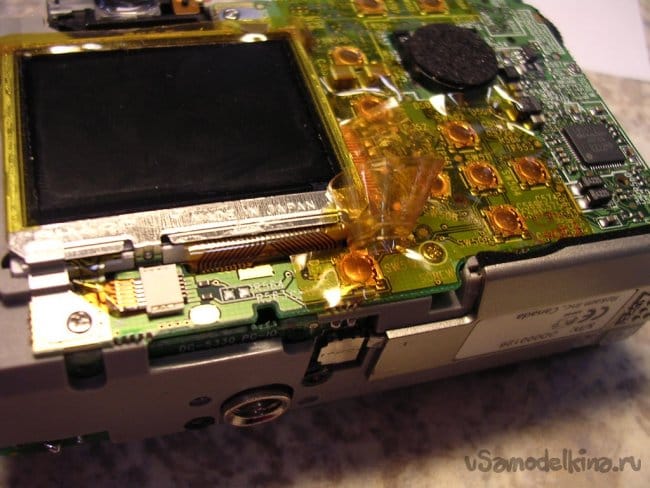

    Затем нужно снять дисплей. Задняя часть панели управления тоже аккуратно заклеена защитной пленкой.

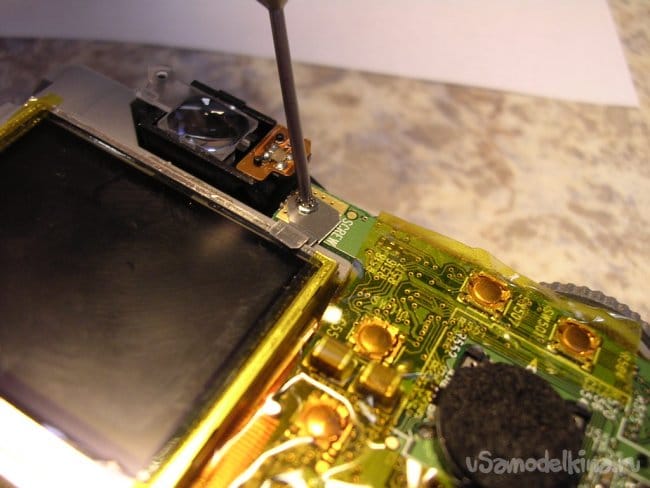

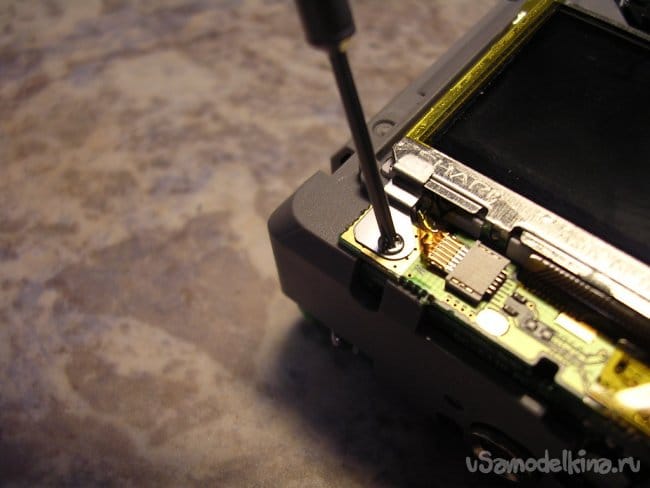

    Дисплей крепится по периметру на небольшие скобки. Снимаю поочередно.

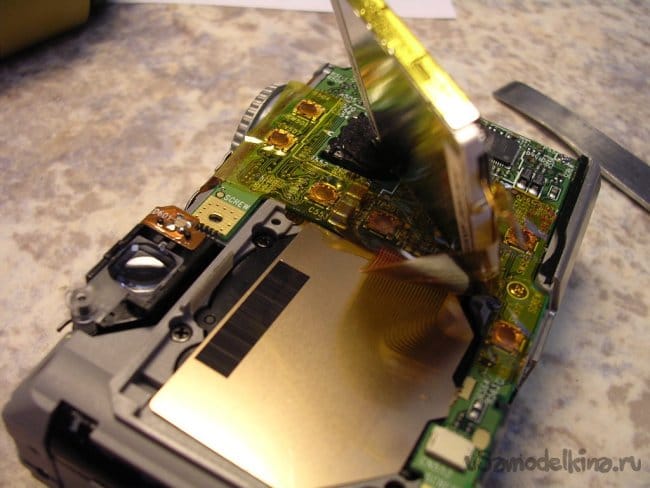

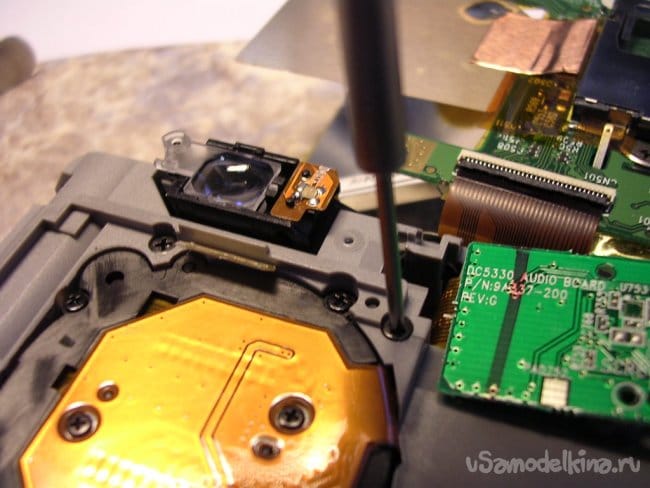

    Еще раз посмотрел в мануал. Нет не забыл, придется практически все разобрать, чтобы извлечь плату с разъемом. Аккуратно отсоединяю разъем дисплея, отгибаю его в сторону и продолжаю раскрутку конструкции.

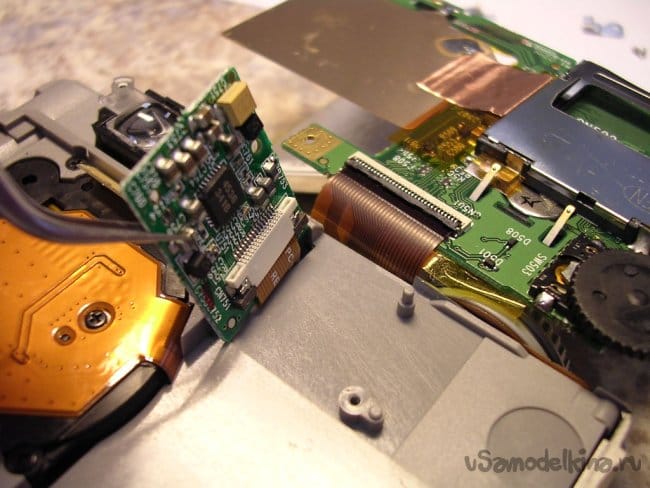

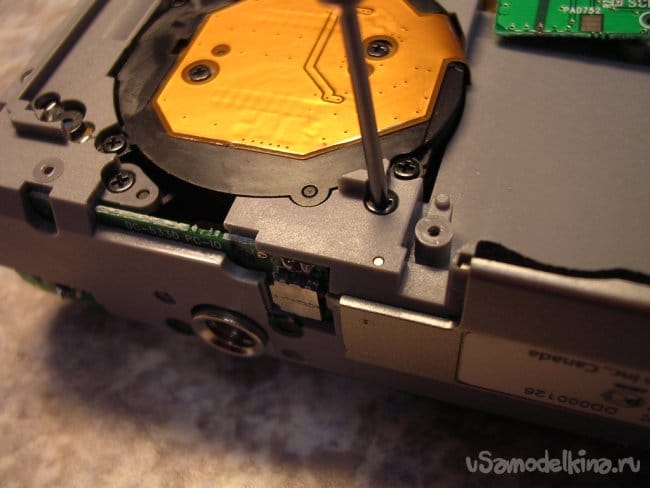

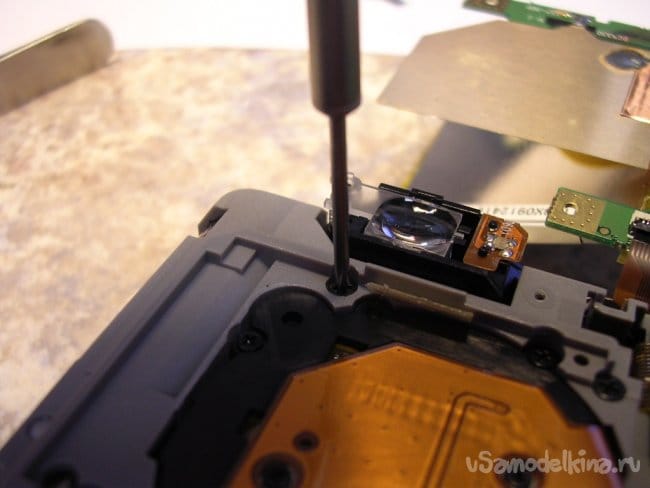

    Болтики крепления объектива и перехожу к верхней панели с элементами управления.

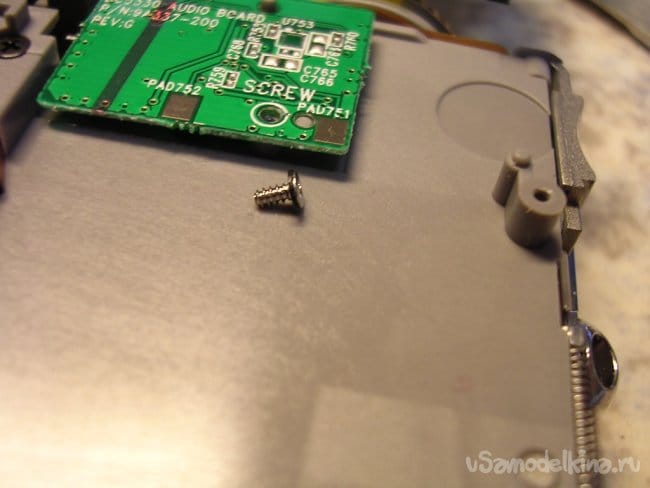

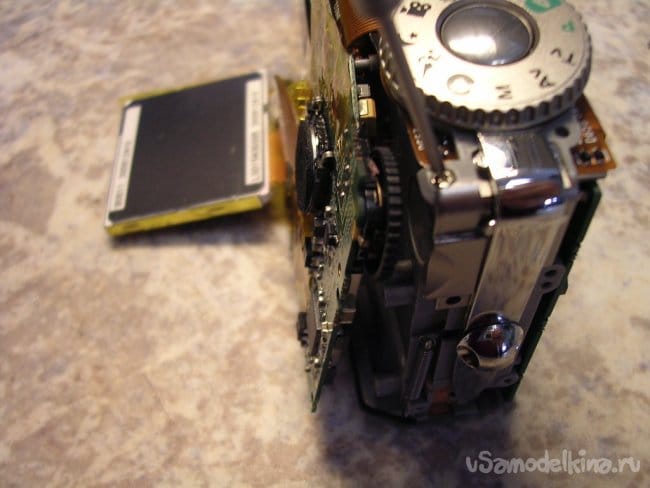

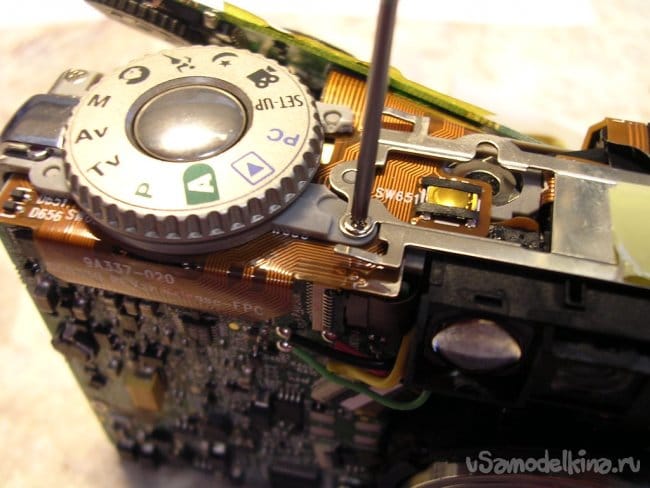

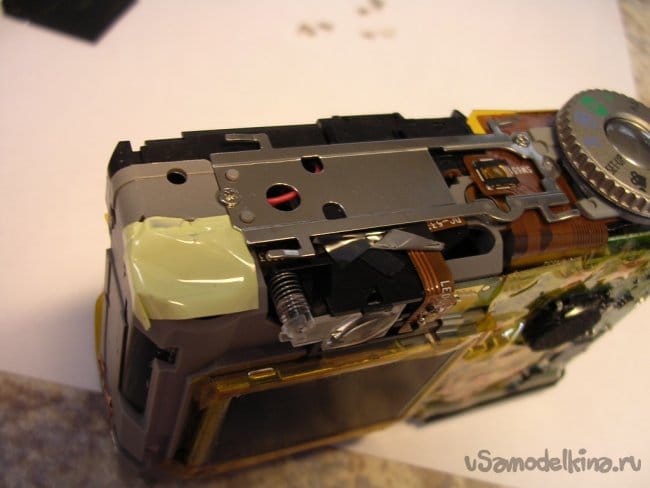

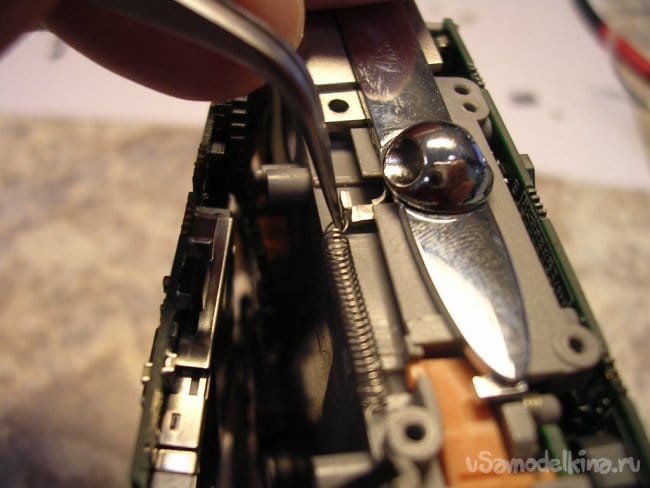

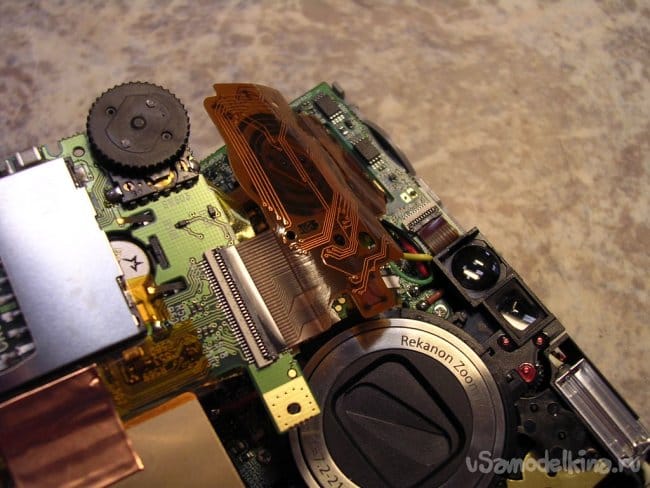

    Еще одно шасси. Осторожно ворочаю корпус с висящим дисплеем. Еще она блестящая планочка со скобкой крепления ремешка.

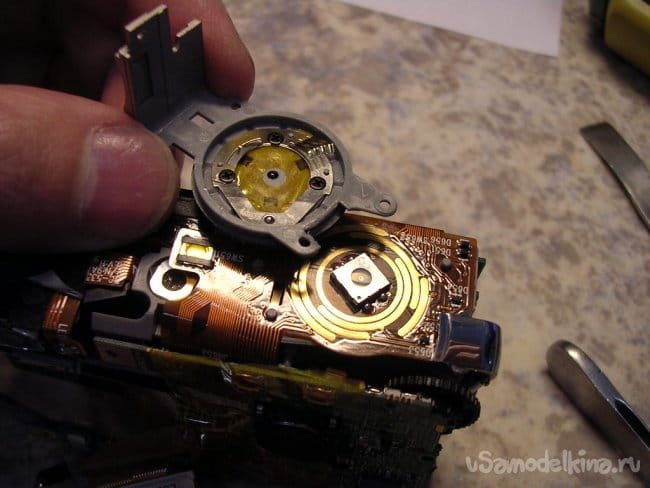

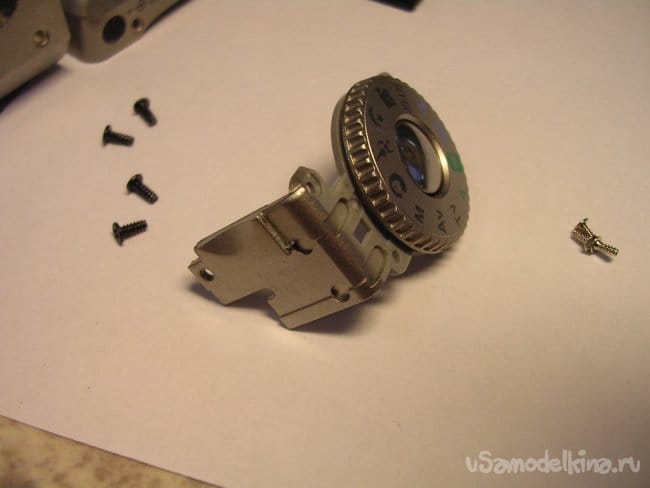

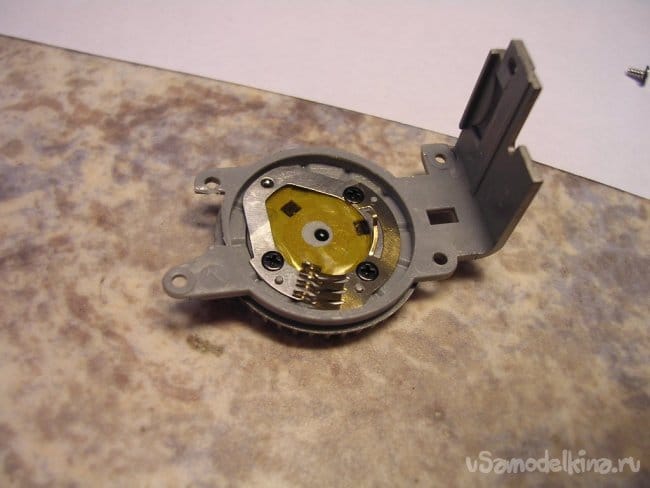

    Снимаю диск управления с блоком контактов.

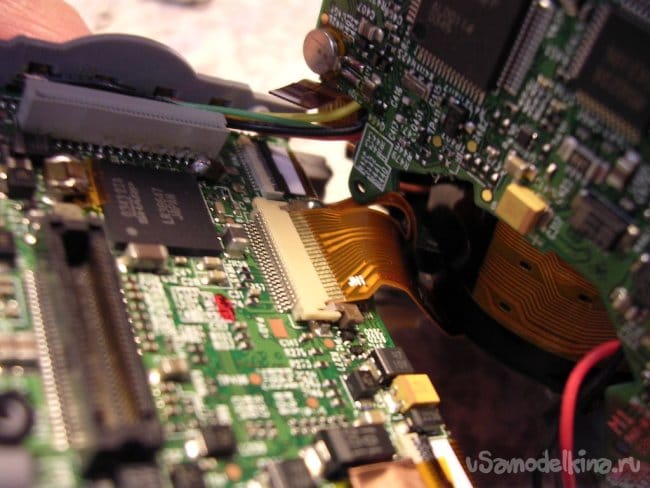

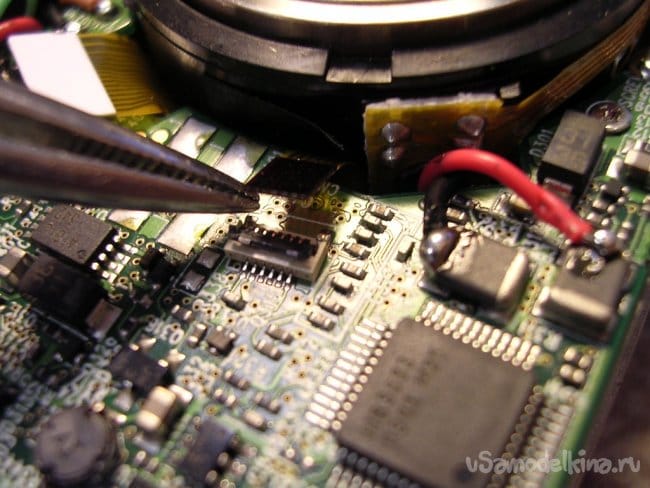

    Рассоединяю защелки шлейфов управления на передней плате управления.

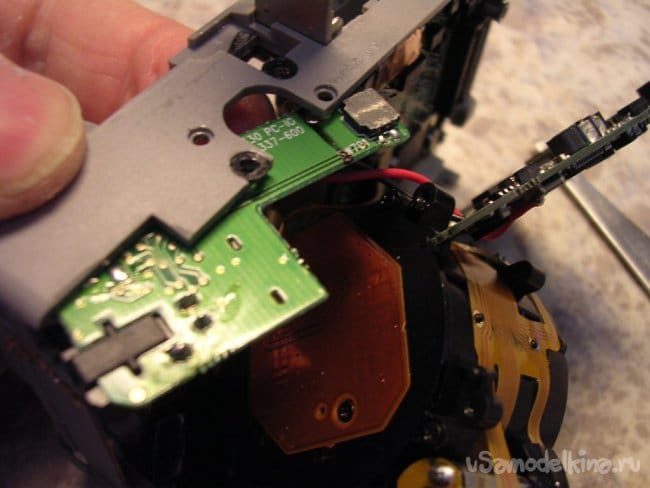

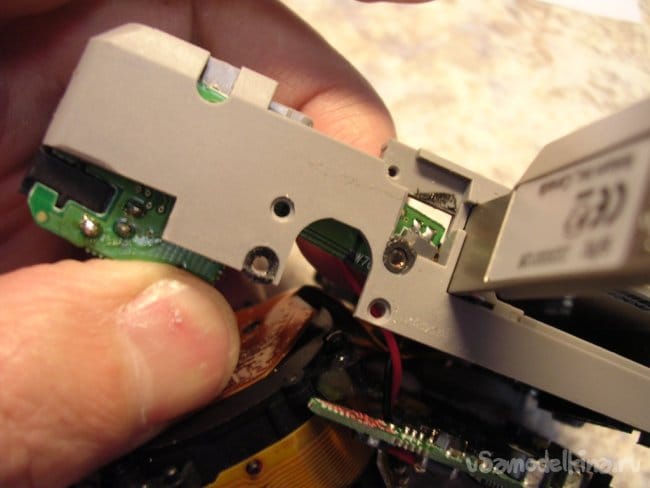

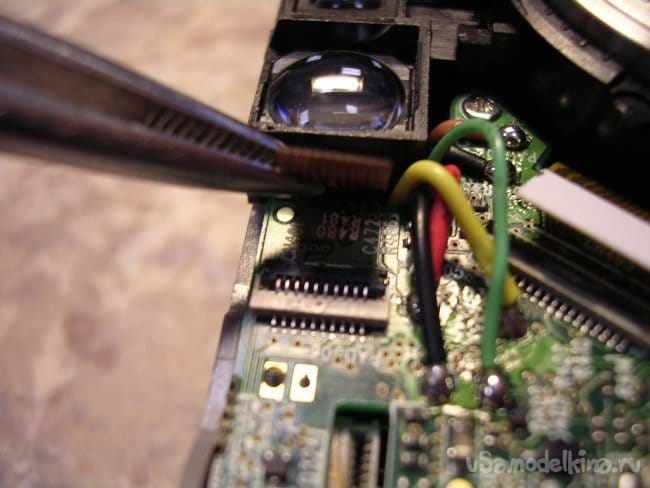

    Есть еще один хитрый шлейфик, упрятанный внутрь конструкции. Здесь ребята конструкторы малость перестарались.

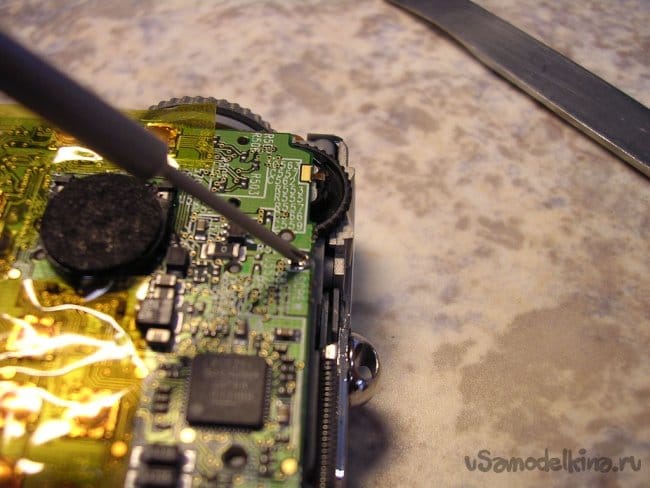

    Есть большое желание разобрать как можно меньше, чтобы добраться до платы разъема. Хотя по документации это вроде не возможно. Поворачиваю и так и эдак, начинаю разбирать по моему принципу.

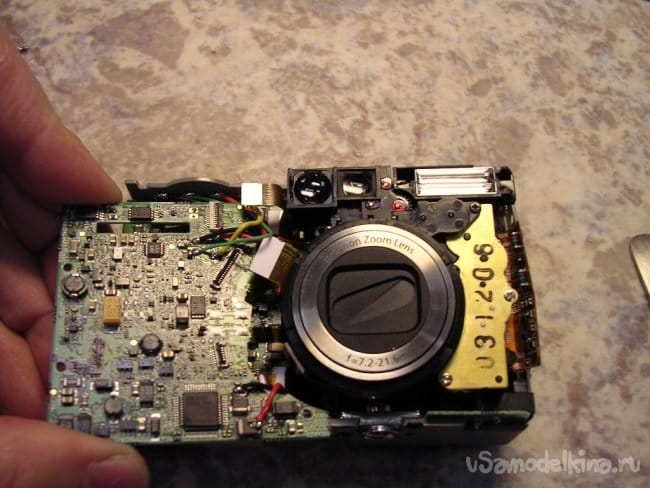

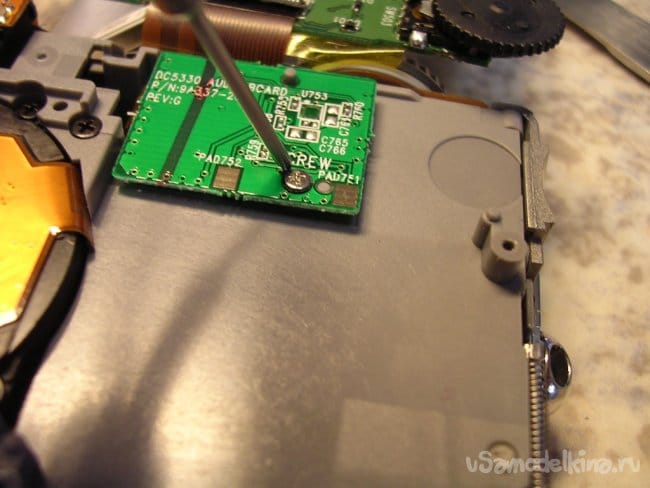

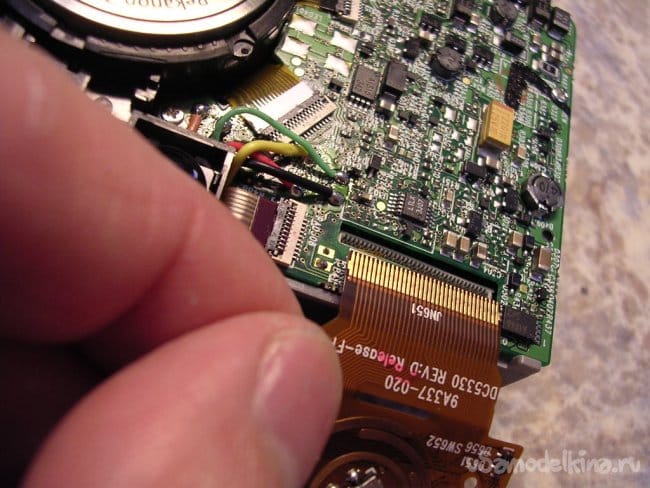

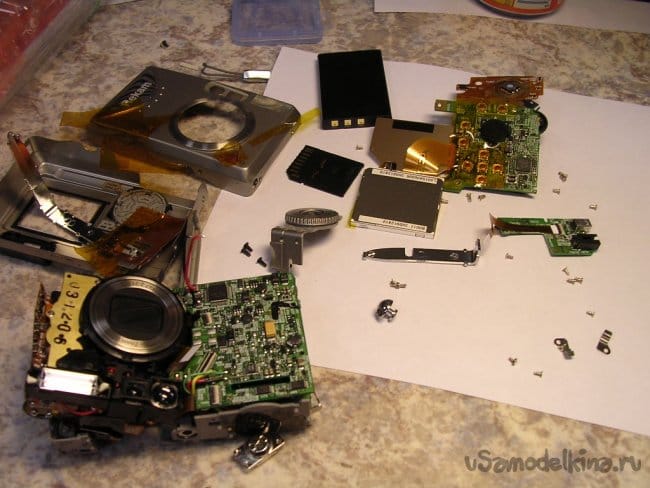

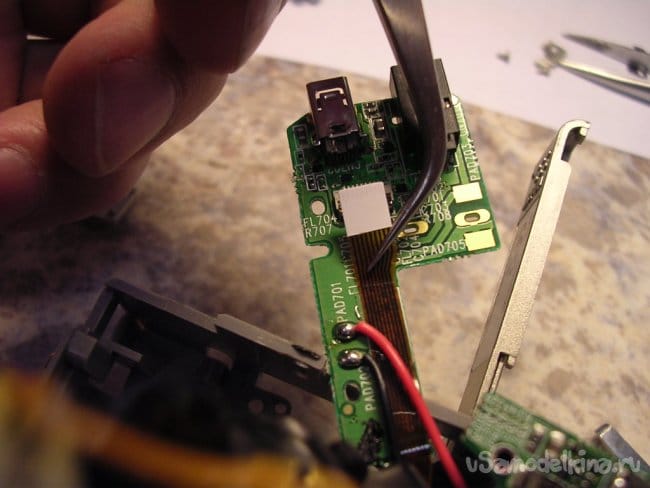

    Получилось. Вот платка.

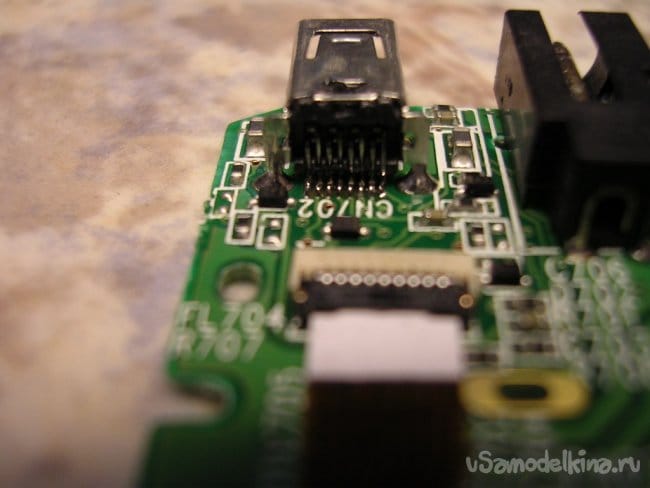

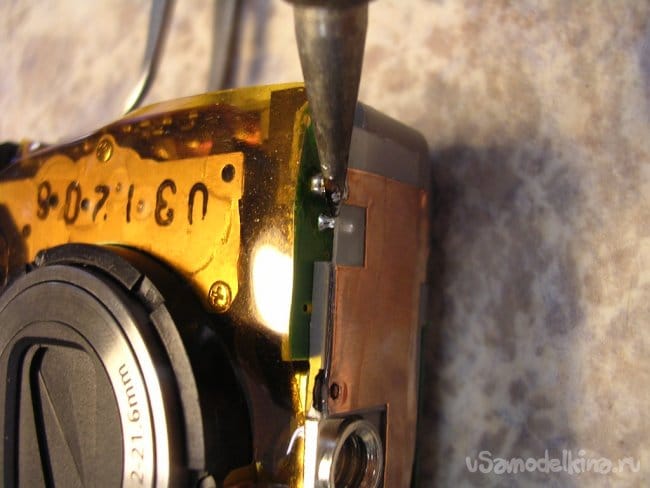

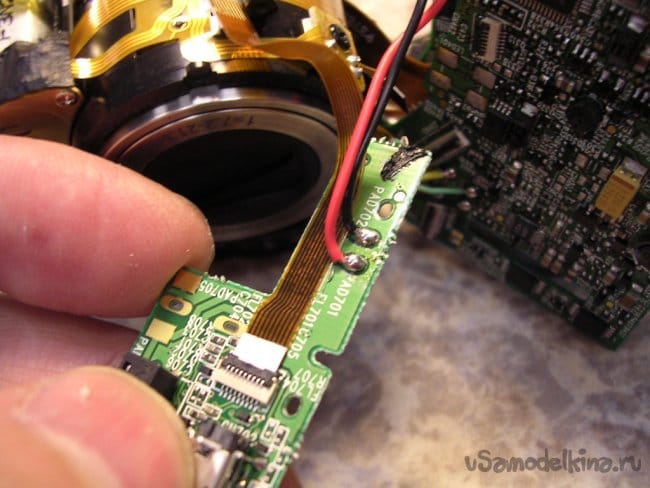

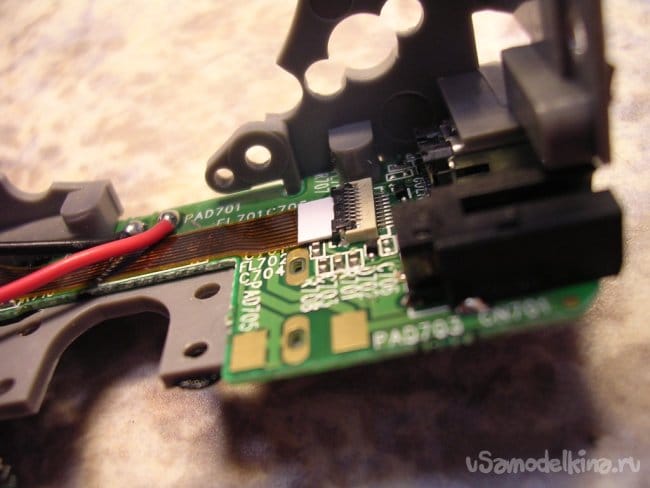

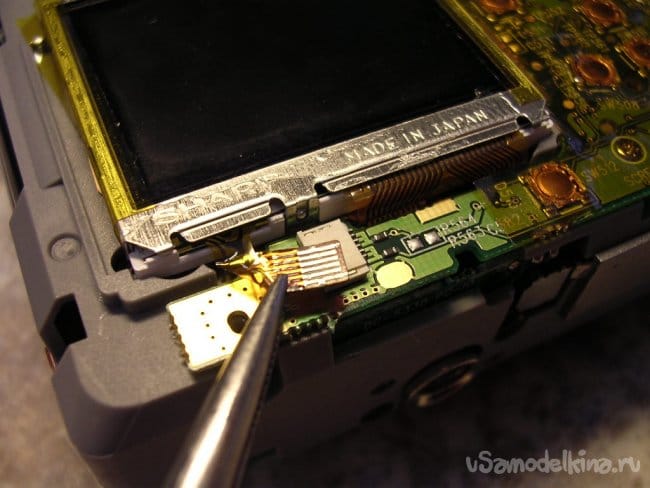

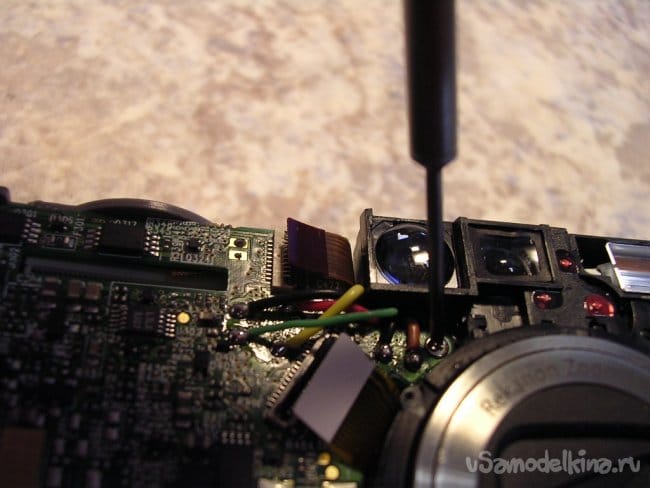

    Достаточно стандартная ситуация, оторвались ножки разъема от платы. Повезло, дорожки не оторваны. Пропаиваю с флюсом.
    Использую такой с Алишки.

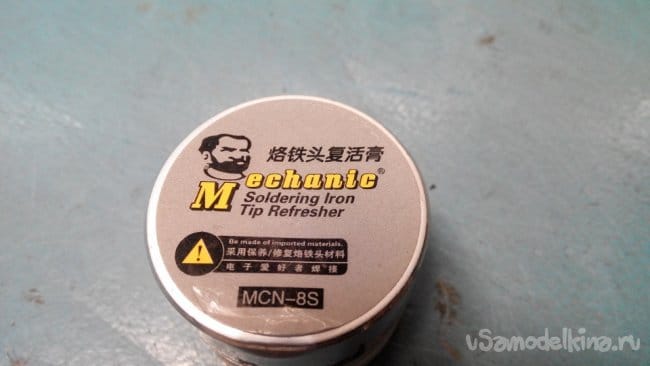

    заодно прикупил там-же очиститель жала, нужная вещь.

    Позвонил все что мог. Элементы целы, ничего не пробило статикой. Можно собирать обратно. Полностью проверить работоспособность получится только полностью скидав аппарат в кучу.



    Не буду утомлять вас сборкой аппарата.
    Все прошло удачно и заработало.
    Можно и конфетку съесть.
