Ремонтируем разбитый объектив фотоаппарата Fudifilm FinePix S20Pro

Попала мне в ремонт отличная фотокамера Fudifilm FinePix S20Pro. Из разряда так называемых «псевдозеркалок».
Чего там говорят нам рекламщики и всякие продвиженцы по товару.

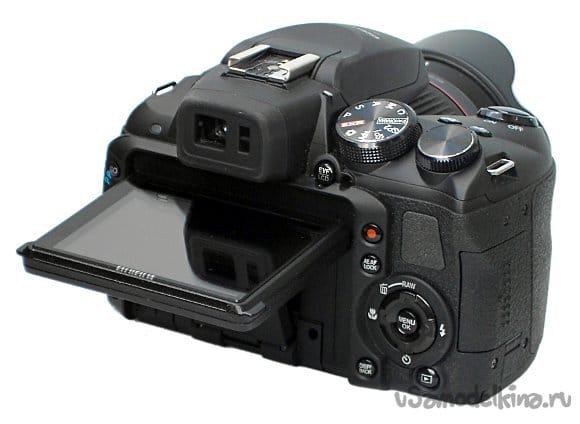

Фотокамера Fujifilm FinePix HS20EXR
Модель Fujifilm FinePix HS20EXR анонсирована 5 января 2011 года. Обычно камеры этого типа классифицируют как подобные зеркальным.
Такие вот суперспособности у агрегата.

Однако фокусное расстояние у Fujifilm FinePix HS20EXR меняется аж в 30 раз: от 4,2 мм до 126 мм. При максимальном фокусном расстоянии для получения эквивалентной по углу зрения картинки на Canon надо установить 500 мм объектив.

Вот луну свободно можно разглядеть. Правда снимать нужно со штатива и дистанционный спуск тоже не помешает. Есть у камеры дистанционка.

Теперь несколько слов о начинке, которая отличает данную камеру от классической зеркалки. Во-первых, нет зеркала и, как следствие, дальномера, работающего по фазовому принципу. Автофокусировка осуществляется только по контрасту изображения на матрице, и главное, это матрица маленького размера. В данной камере используется КМОП матрица EXRCMOS размером 6,4×4,8 мм.
Небольшой видеообзор камеры.

И чего хорошего в этой камере, мне понравилось:
* Подъемная "кобра" вспышки. Минимизирует появление "красных" глаз.
К стати, как появляется этот эффект. Низко расположенная вспышка бьет прямо вам в глаза, поскольку глаз тоже является линзой, свет возвращается назад в объектив и на матрицу естественно. А поскольку глазное яблоко выстлано с внутренней стороны кровяными сосудами "отраженная" вспышка имеет красный цвет. Поднятая вспышка меняет угол отражения и риск поймать "зайчика" минимальная. К стати, поэтому фотографы часто устанавливают на аппараты еще и внешнюю вспышку, угол еще больше и риска увидеть на фото "вампира" нет.

* Видоискатель. В солнечную погоду плохо видно изображение на дисплее, в этом случае выручает видоискатель.
* Дисплей может отклоняться, это позволяет наблюдать объект съемки как с нижней позиции, так и с верхней.

Вот более подробный обзор камеры.
https://www.ixbt.com/digimage/fujifilmhs20.shtml
Ссылка на официальный сайт Fujifilm.
https://www.fujifilm.com/ru/ru
И заодно сервис центры по всей стране.
https://www.fujifilm.com/ru/ru/consumer/support/digitalcameras/service-centers
Мне малость не повезло, не заключал договора с Fuji и красивого сертификата нет, после восьми лет работы в организации-уволился.
Но работая в другом сервис центре, уже на другого капиталиста много ремонтировал фуджиков. Без сервис мануалов справлялся, свои наработки использовал.

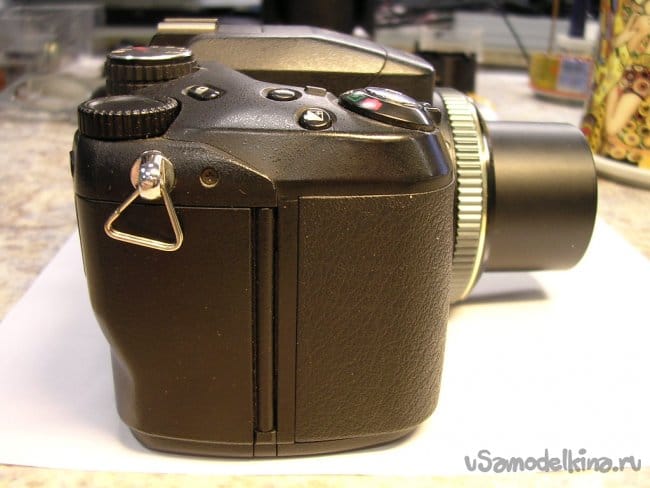

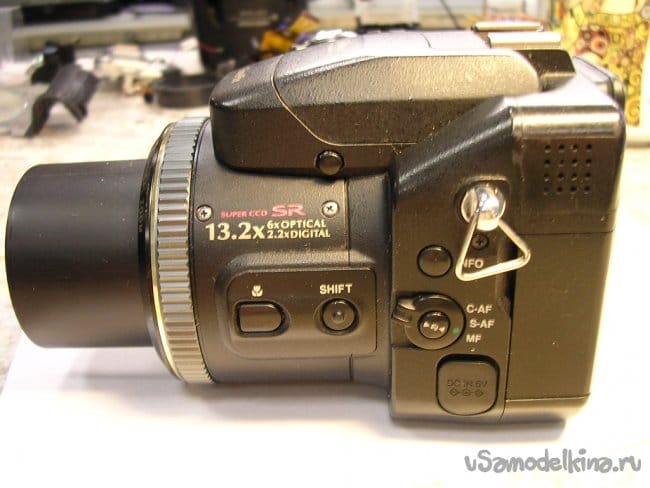

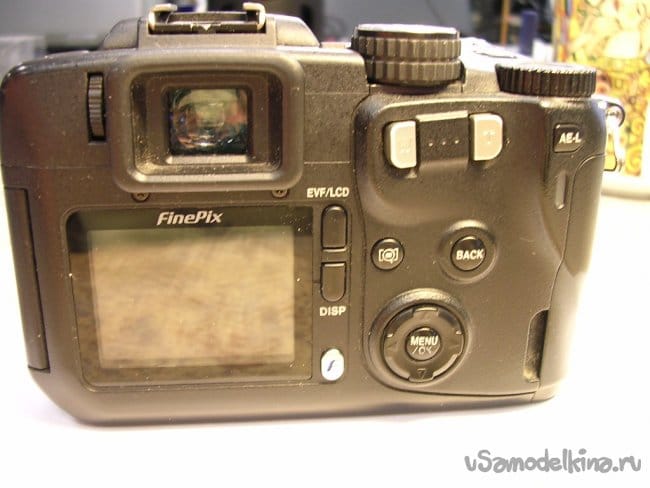

И так приступаю, пришел в ремонт этот замечательный аппаратик.
Сломан объектив.
При включении ничего не двигается и стоит намертво. Внешний осмотр не выявил следов падения, аккуратненько так сломали. Подозреваю сломаны внутренние баррели или направляющие. Редуктор выдвижения объектива вроде цел, странно, но чувствую, что это так.
Раскладываю инструменты.

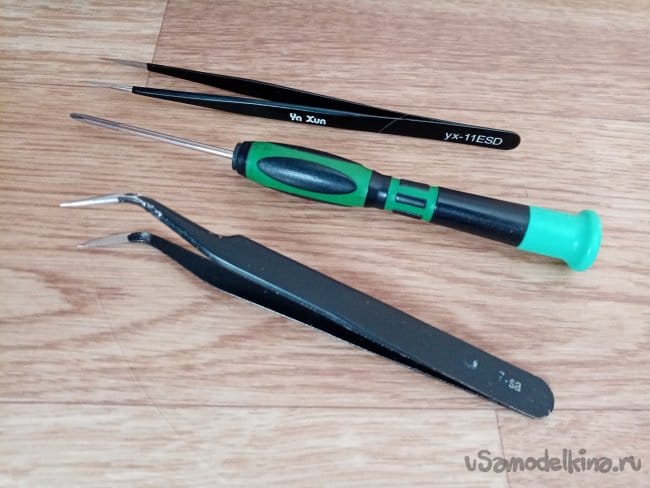

Парочка пинцетов, прямой и кривой.

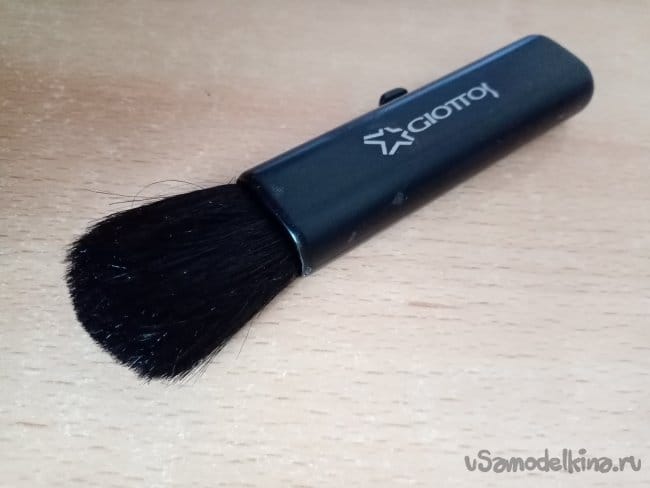

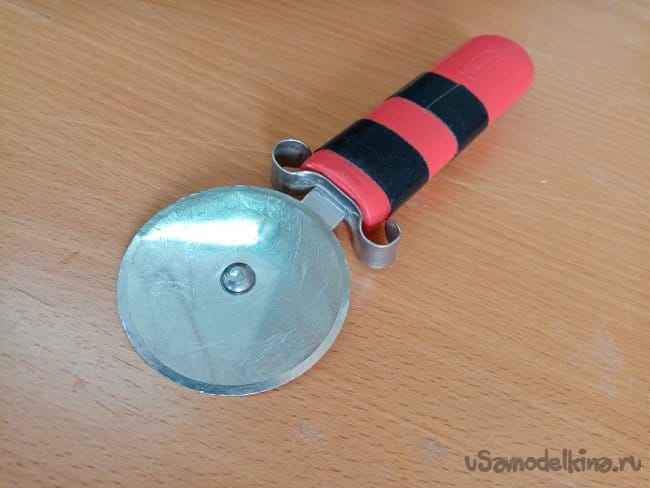

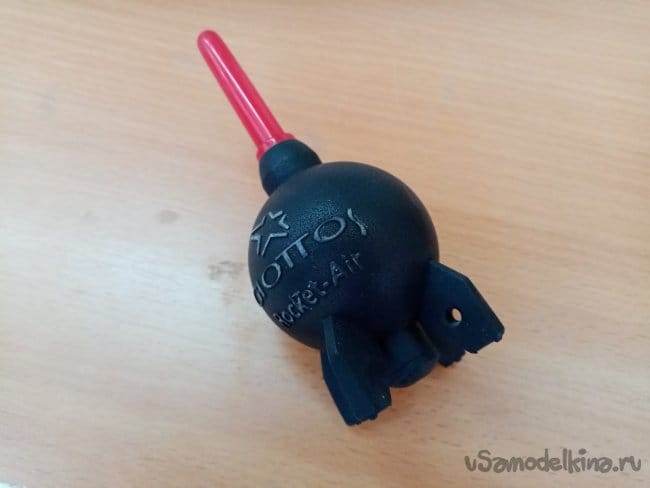

Отвертка с хорошим жалом. Супер размыкатель, разрядник, аир-памп(клизма), кисточка для ловли пылинок. Вроде все.

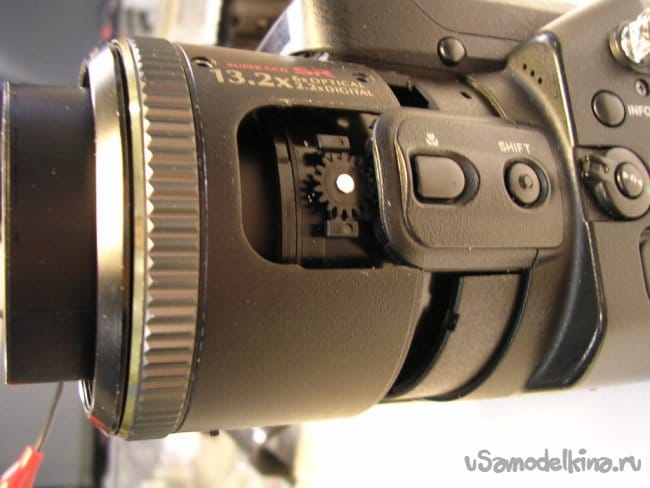

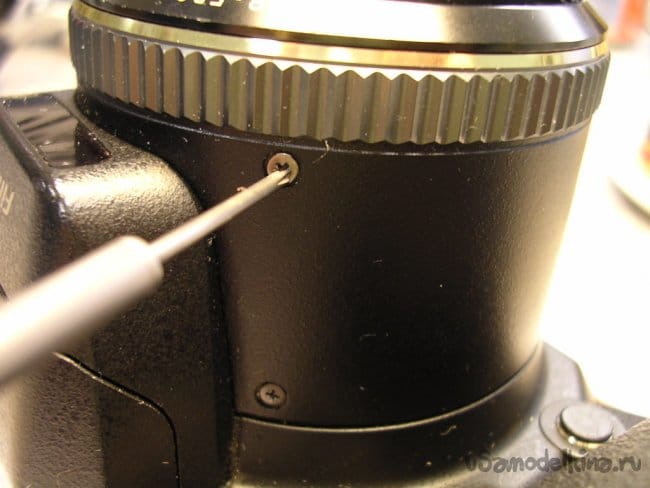

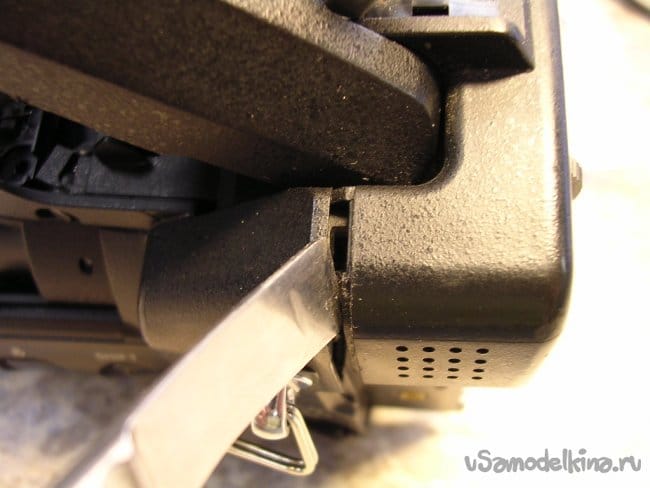

Начинаю разбирать, снимаю кожух объектива.

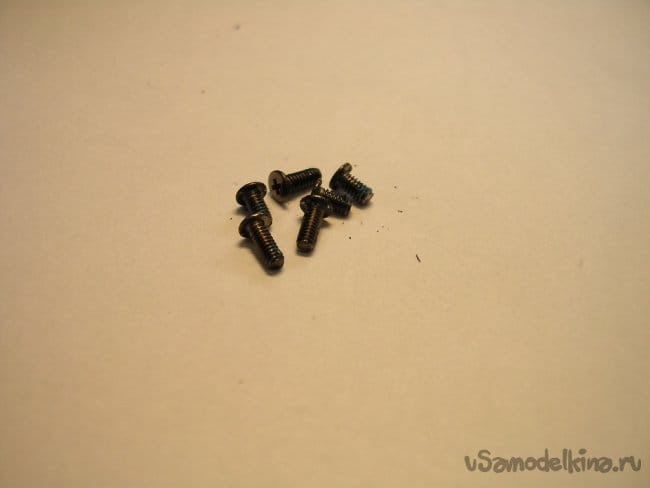

Крепление на шесть болтиков.

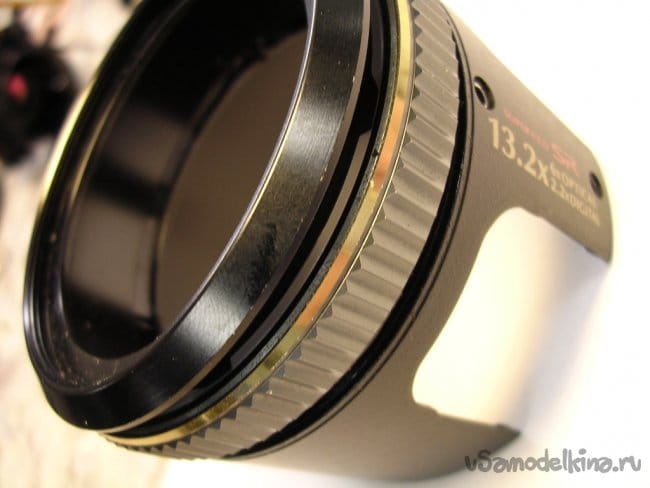

Снимаю кожух.

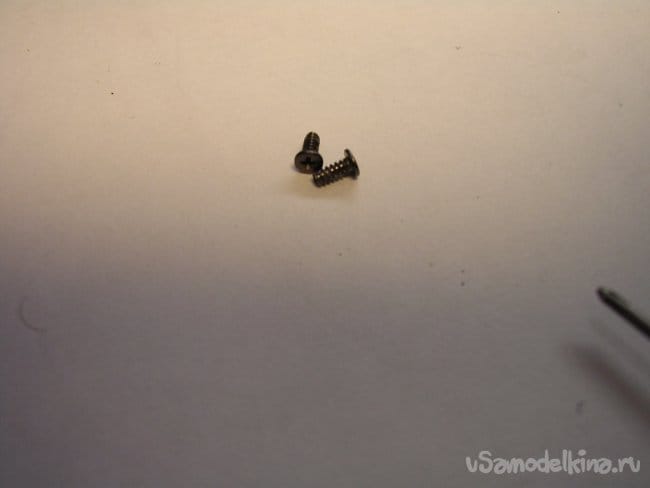

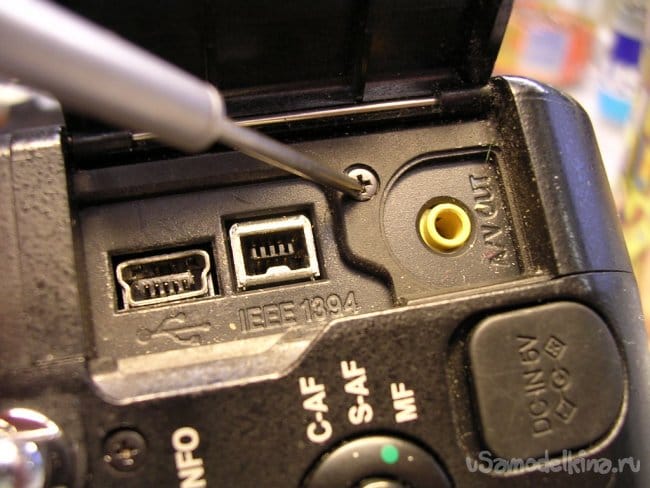

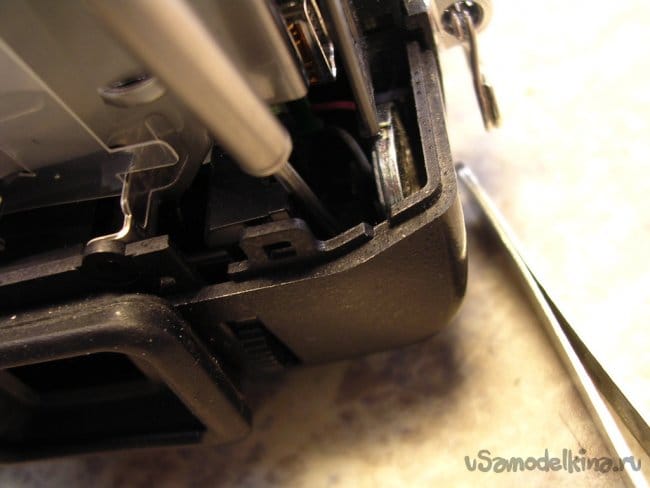

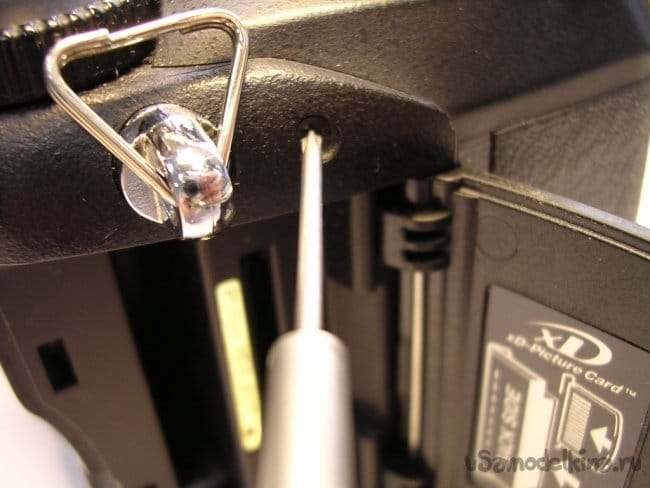

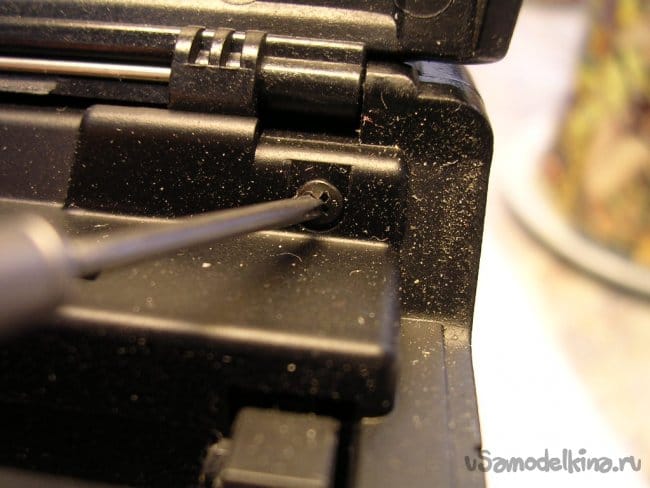

Парочка секретных болтиков, под крышкой разъемов и в районе карт-ридера.

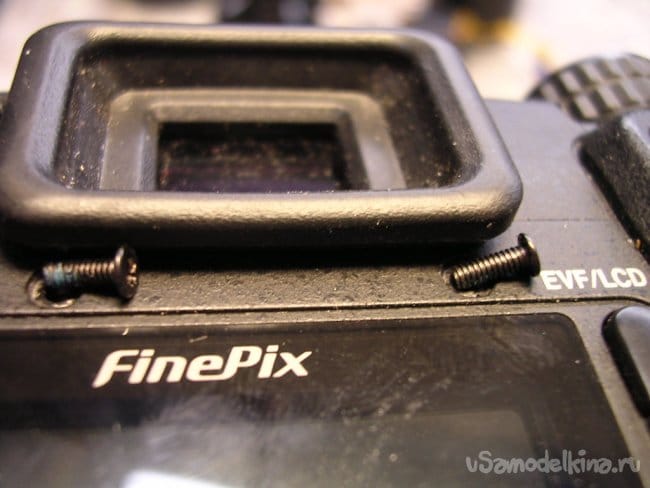

Парочка под видоискателем.

Кнопулька спуска.

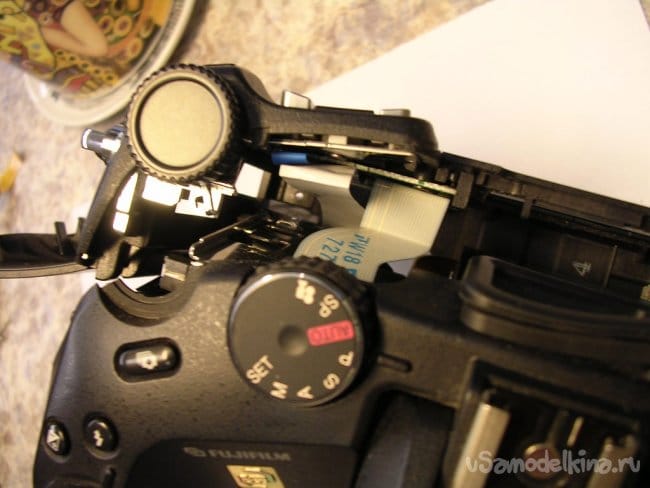

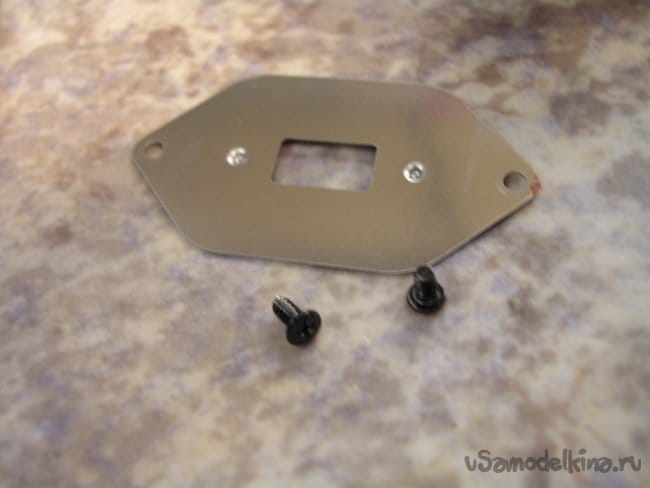

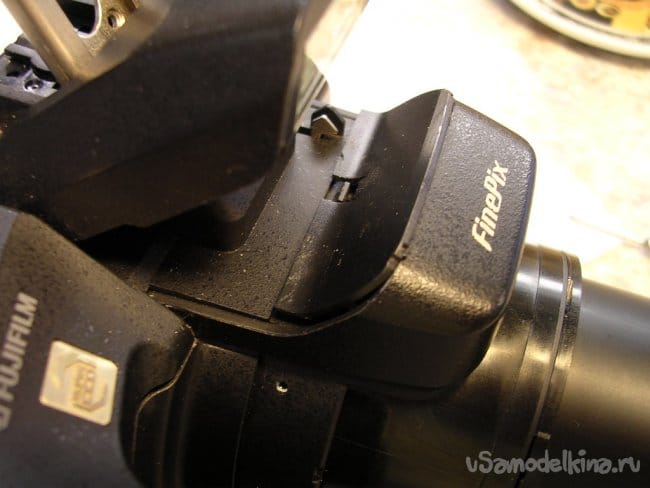

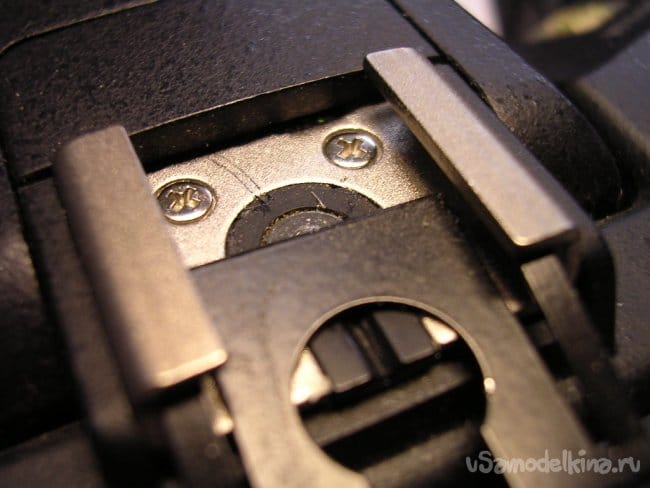

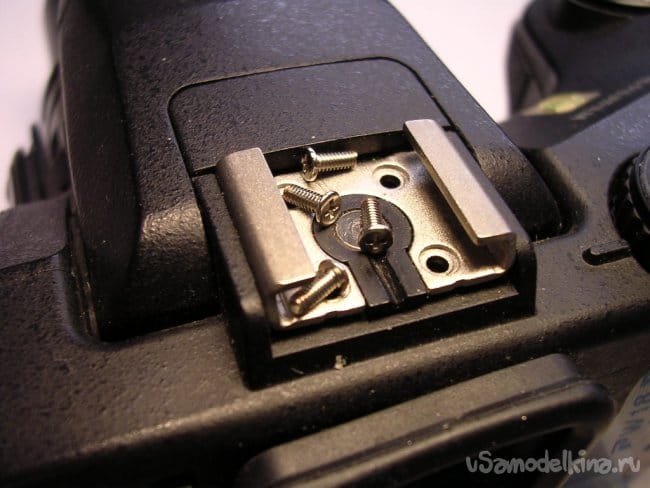

"Горячий башмак". Сдвигаю пластинку пружины фиксирующих внешнюю вспышку. Под ней четыре болтика.

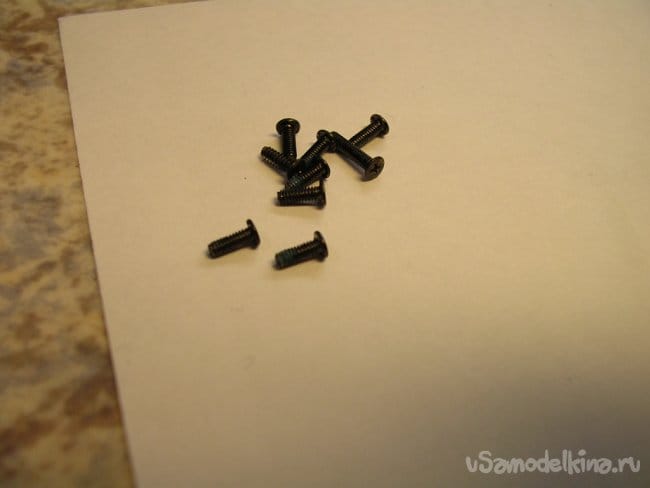

Крепления задней части корпуса.

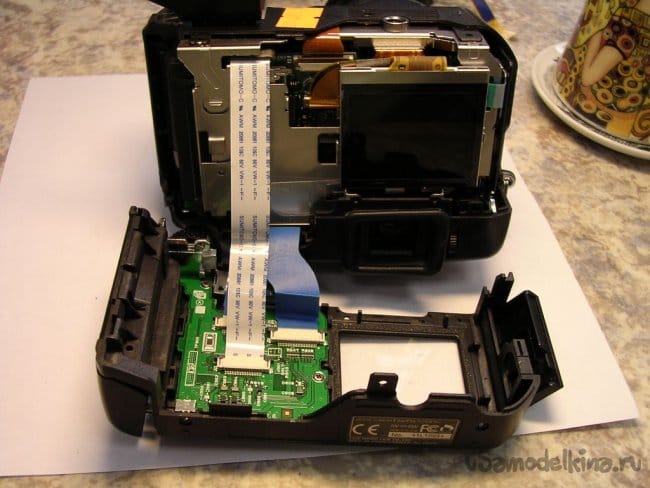

ОСТОРОЖНО! Шлейф на кнопки управления на задней крышке.

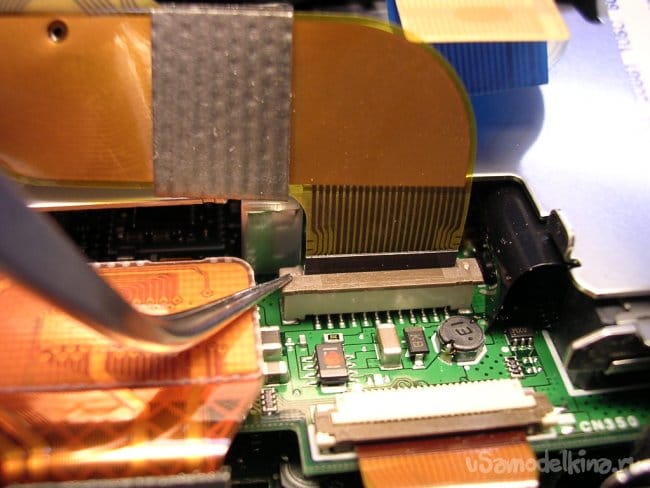

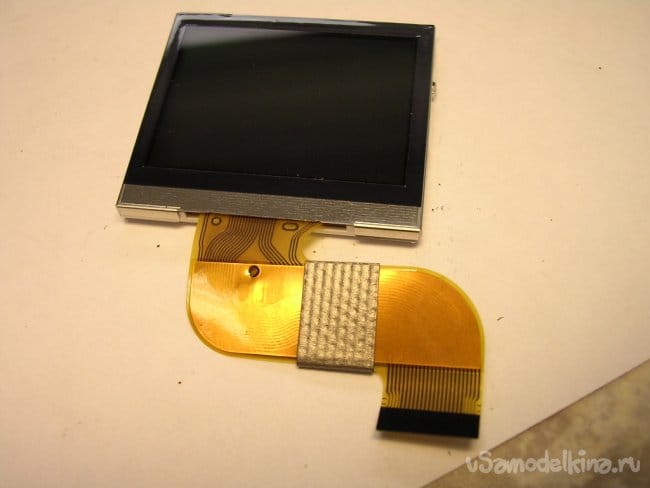

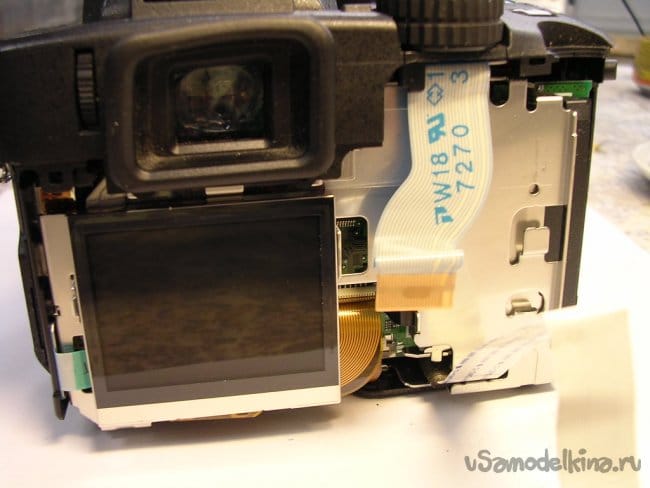

Дисплей. Отсоединяю шлейф крепления дисплея, снимаю агрегат.

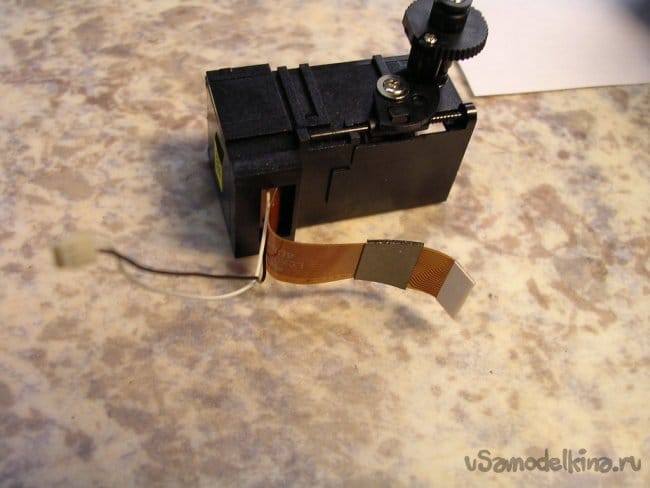

Затем верхняя крышка корпуса и сам видоискатель. Это не блок линз, дисплей.

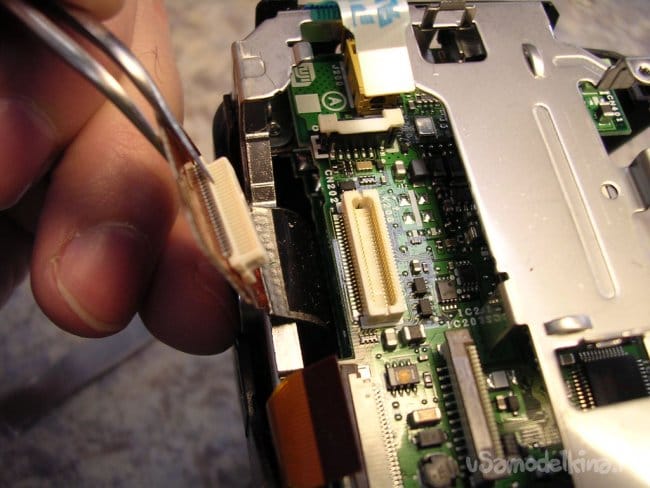

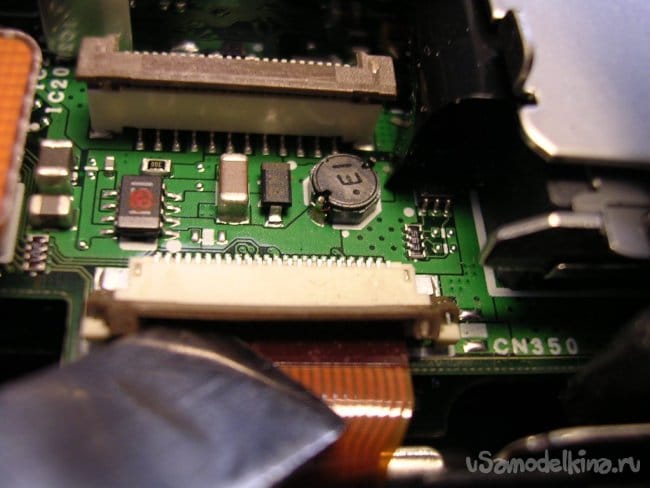

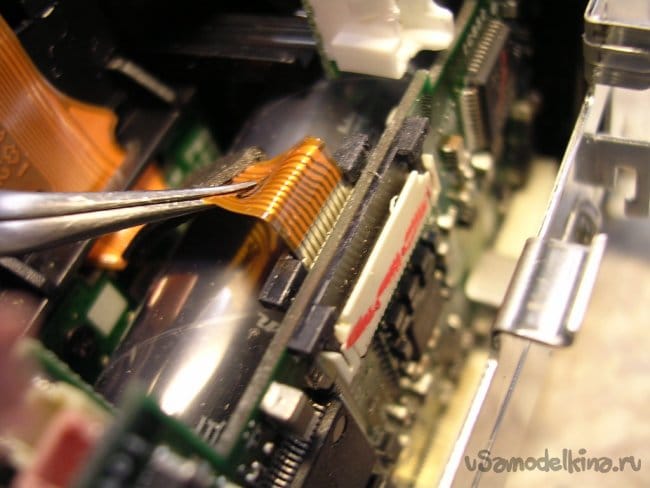

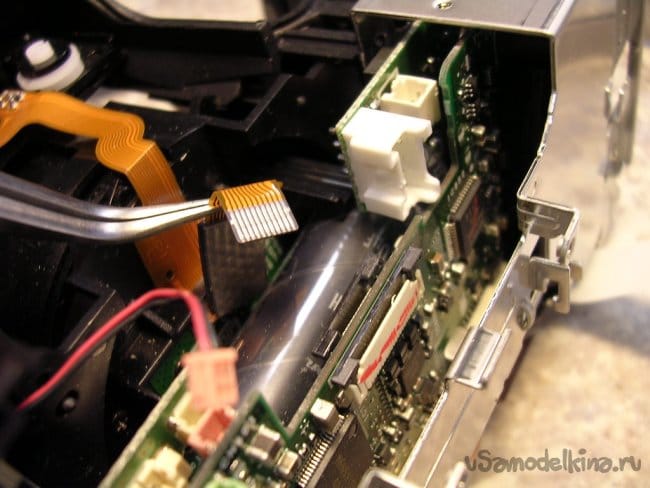

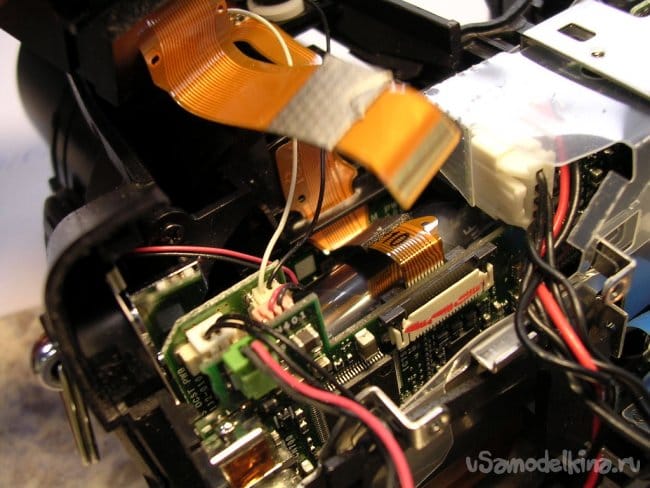

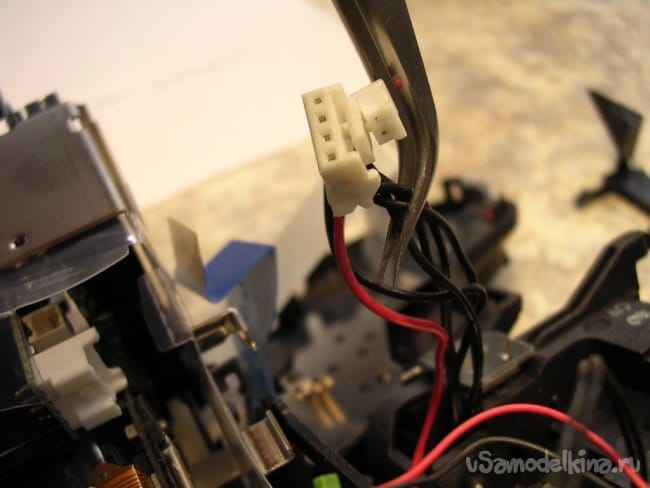

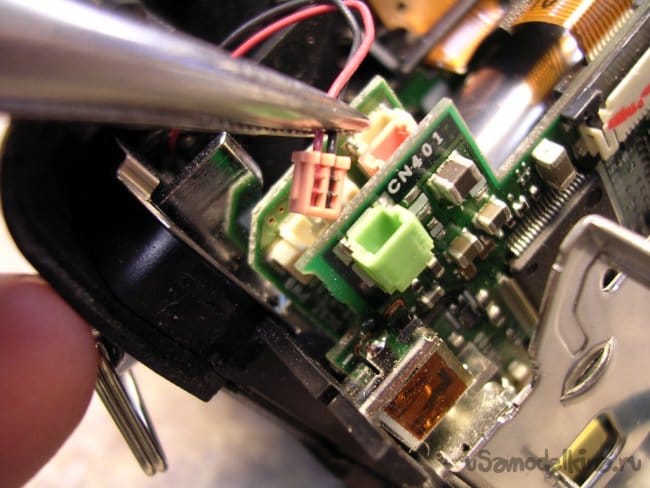

Очень осторожно начинаю размыкать разъемы блоков. для невнимательных они разного цвета иногда разного размера. Накосячить при сборке очень трудно.

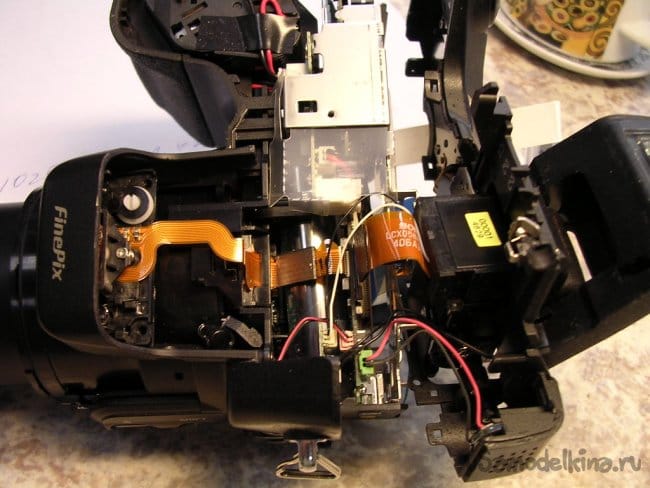

Снимаю верхнюю крышку вместе с блоком лампы вспышки.

Да забыл сказать, конденсатор разрядил, тыкнув иголками прямо в провода.

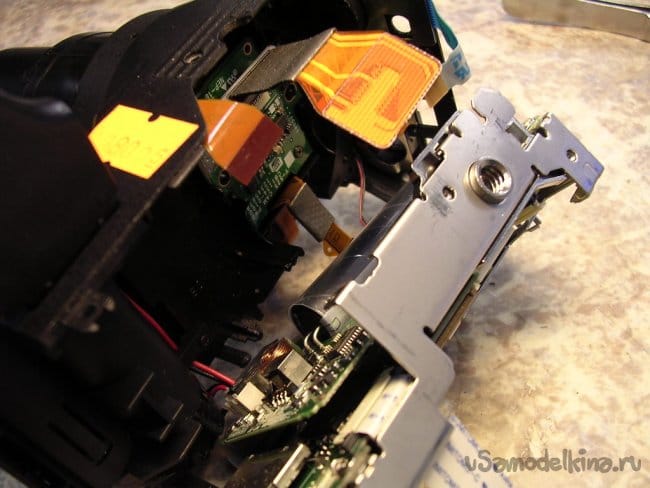

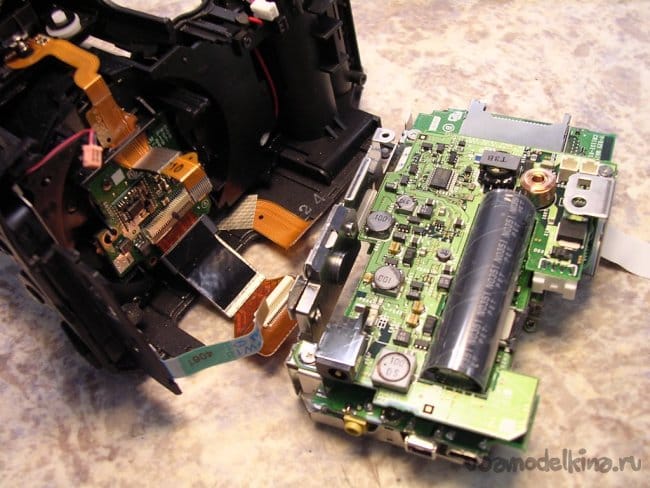

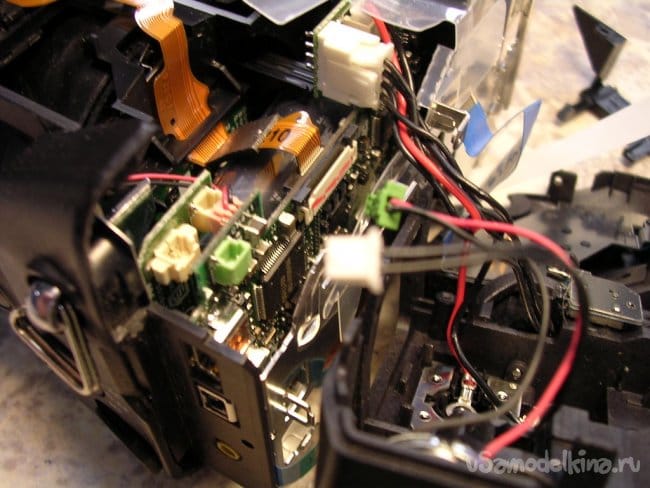

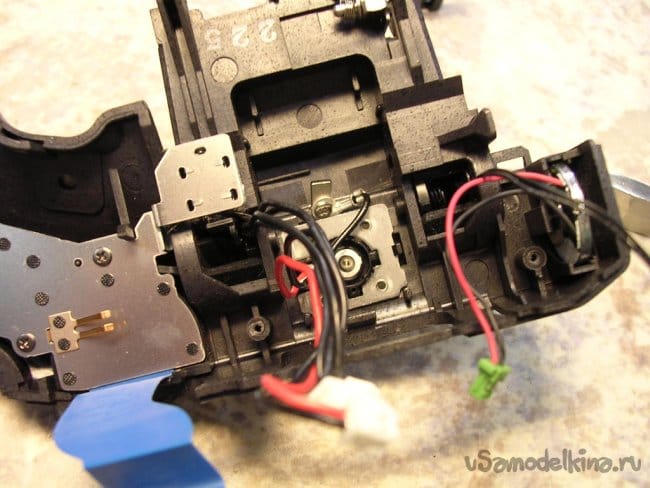

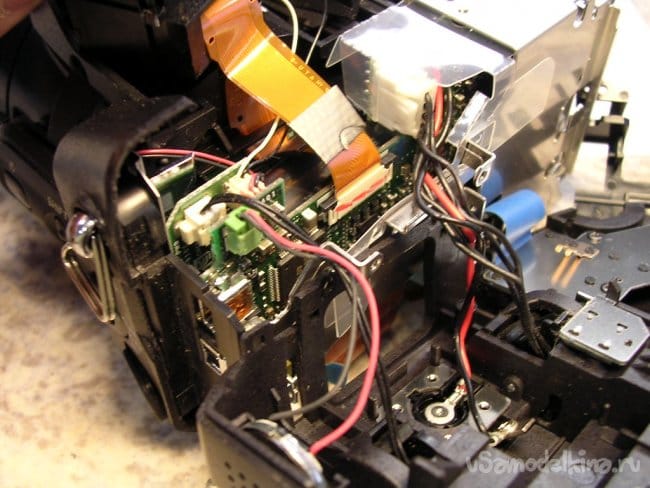

Продолжаю разъединять и разбирать. Весьма осторожно. Конструкторы закопали блок вспышки вместе с конденсатором достаточно глубоко, между платами. Хотя и разрядил заразу, но может остаться остаточное напряжение вольт десять. Оно вполне может убить плату управления.

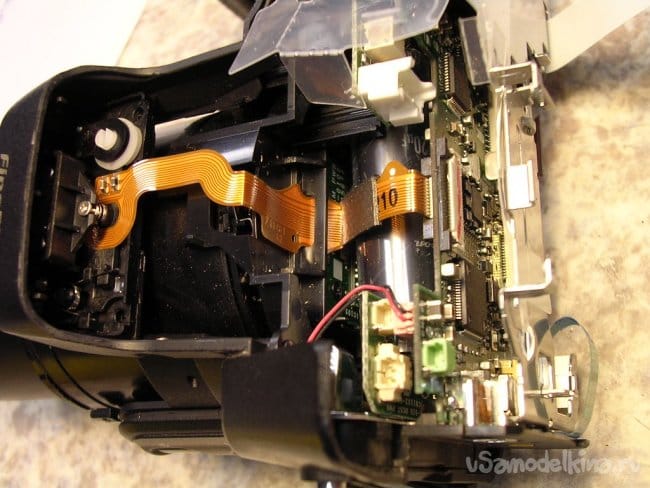

Добрался до платы вспышки.

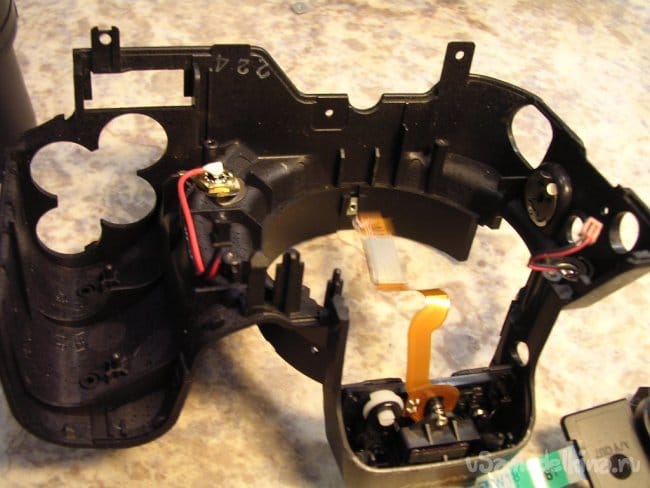

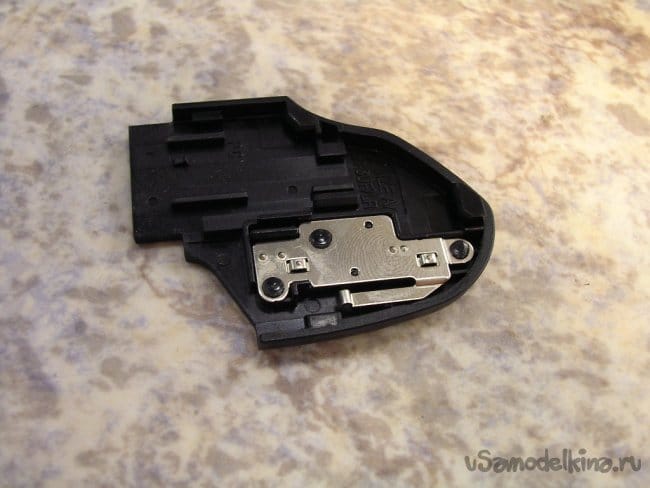

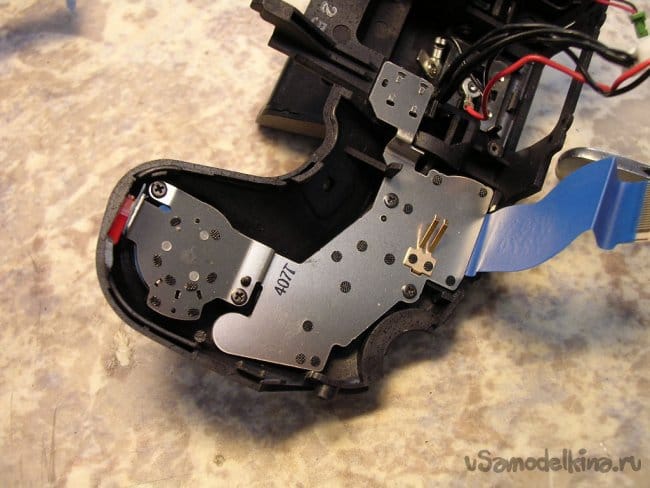

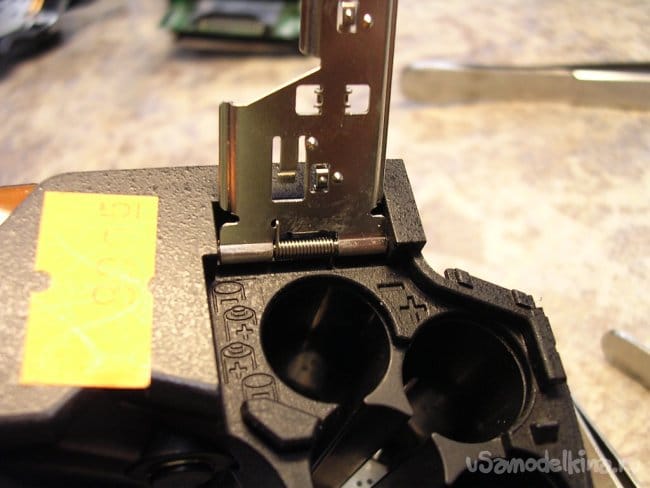

Нужно снять объектив и всю периферию около. Это блок батарейного отсека, снимаю крышку.

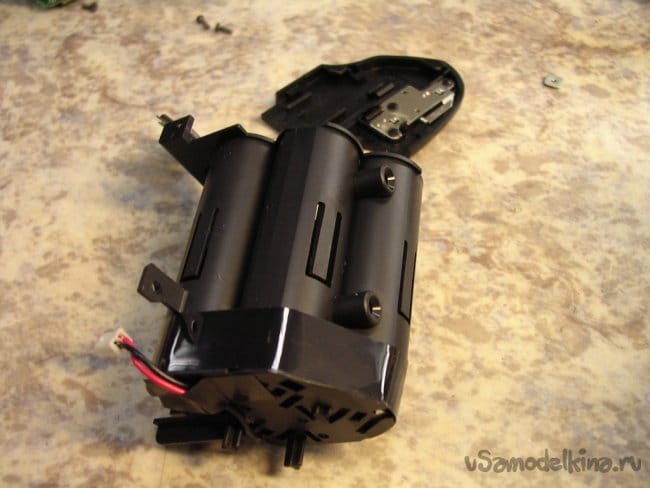

Сам блок.

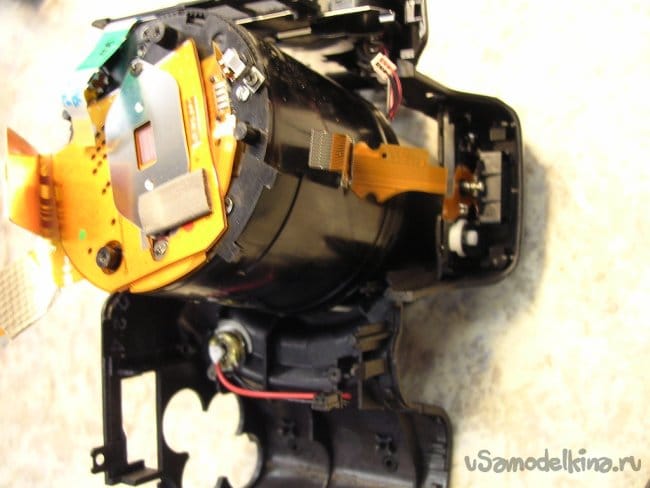

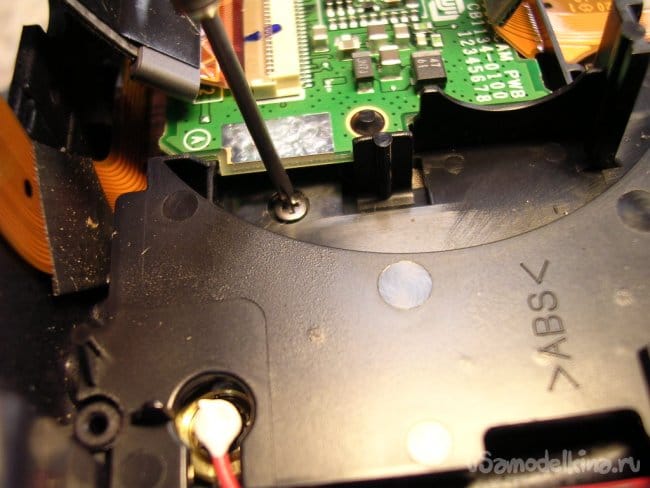

Раскручиваю болтики крепления объектива к остаткам корпуса.

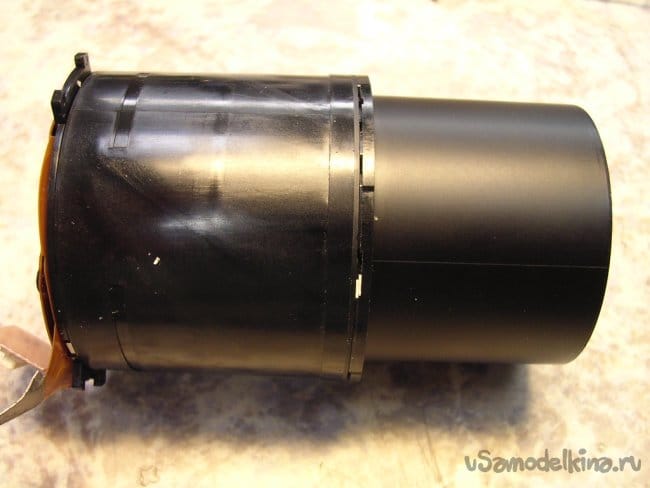

Извлек блок объектива.

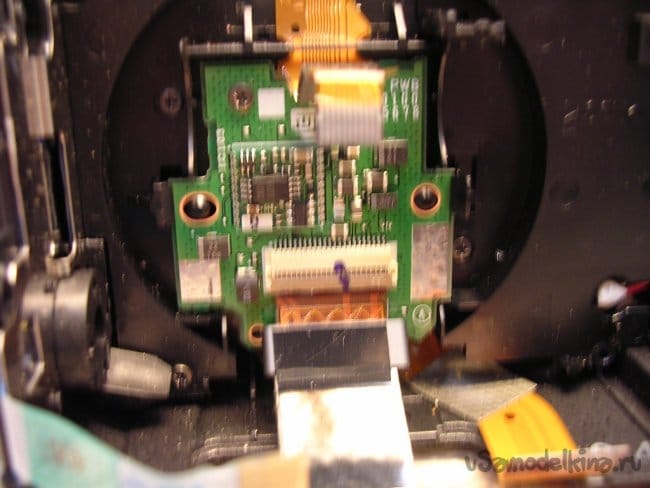

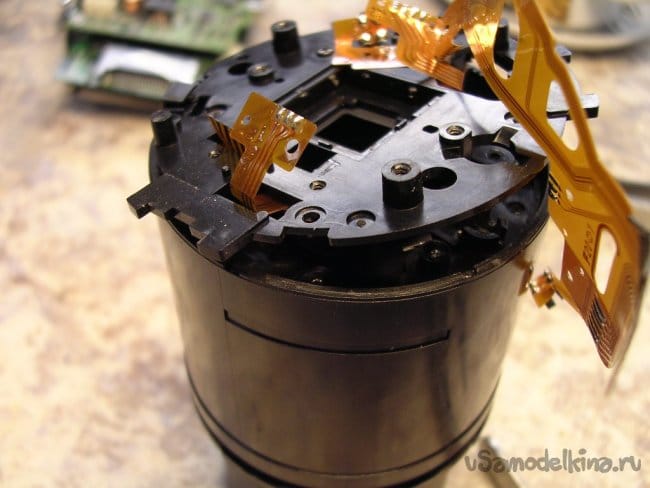

Нужно снять матрицу и заднюю крышку объектива. По прежнему ничего не могу сдвинуть с места, все заклинено насмерть.

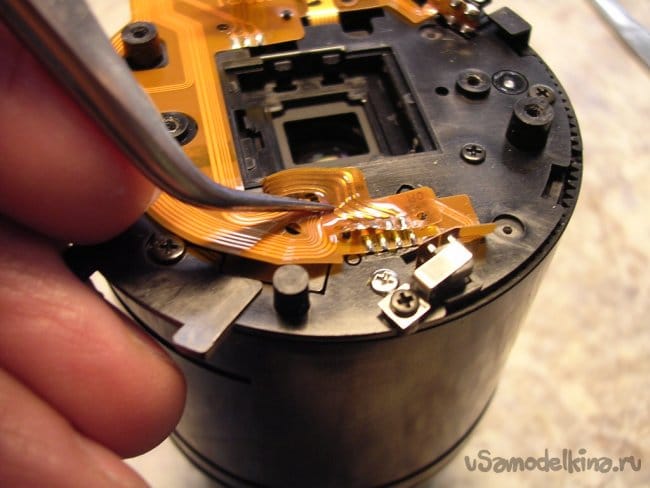

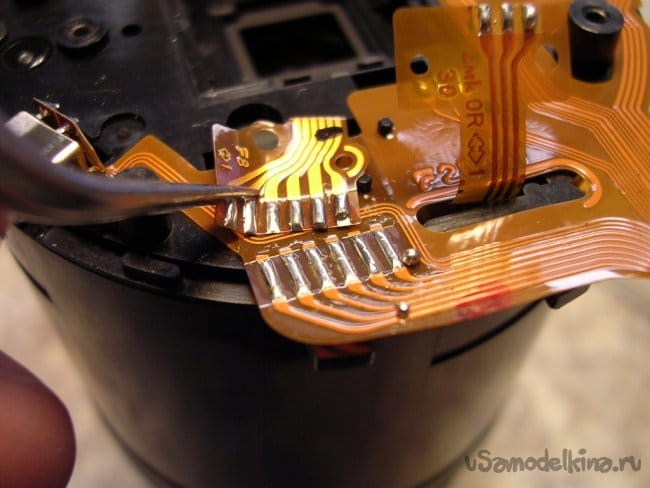

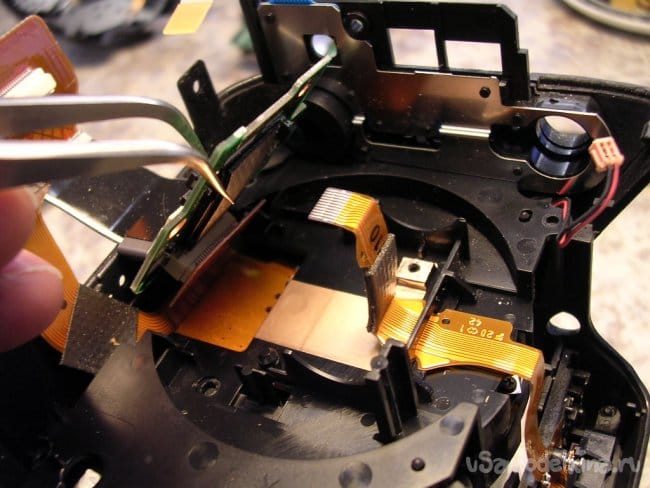

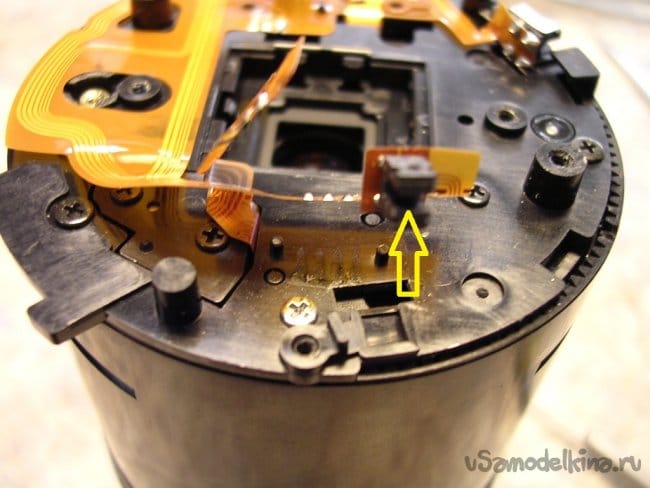

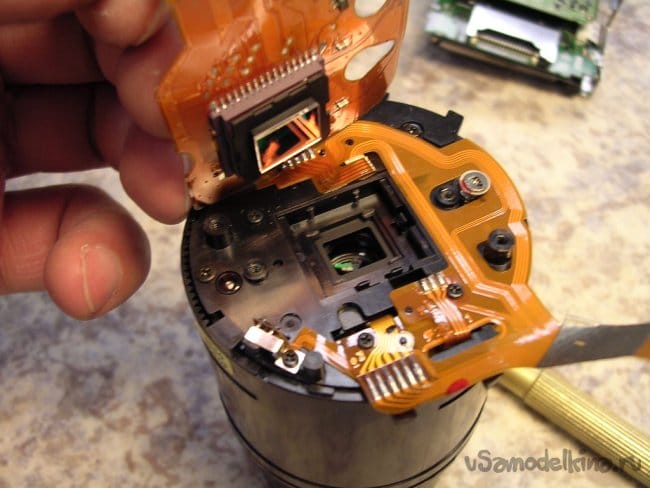

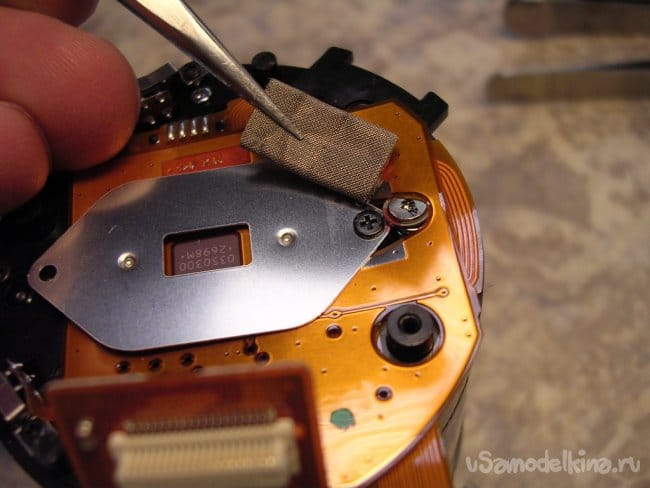

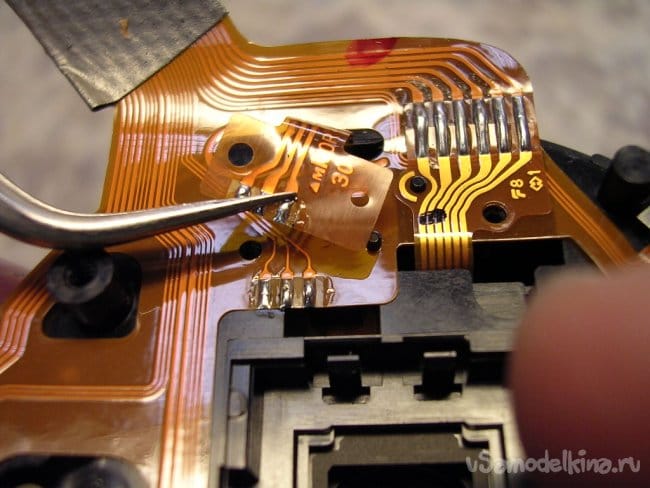

Снял её родимую, откладываю в спец коробочку во избежание. Сейчас нужно распаять шлейфы управления идущие к блоку выдвижения объектива, к затвору, апертуры (диафрагме по-русски).

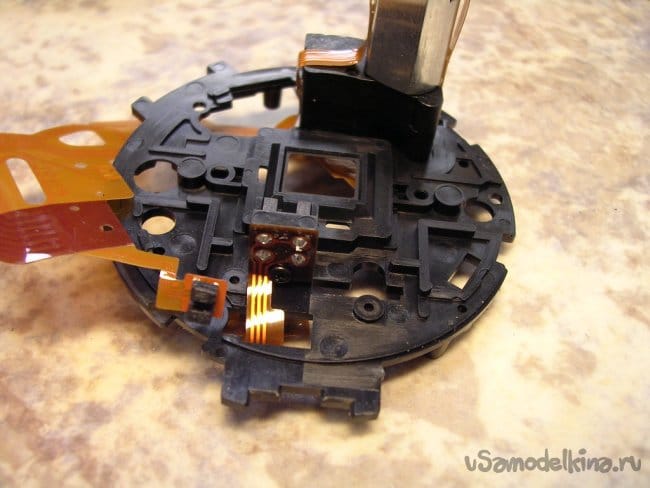

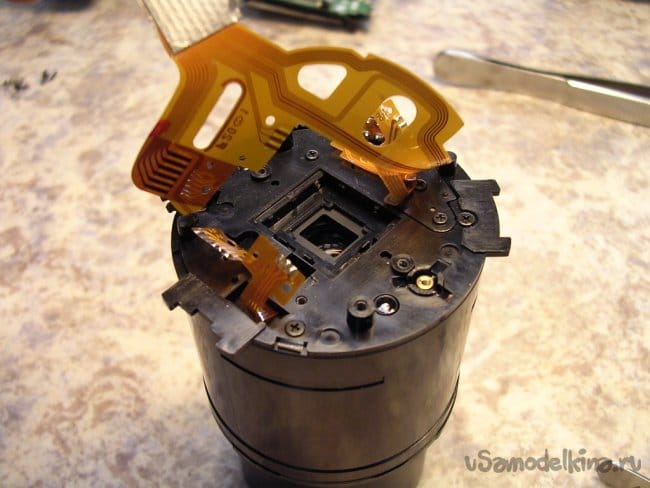

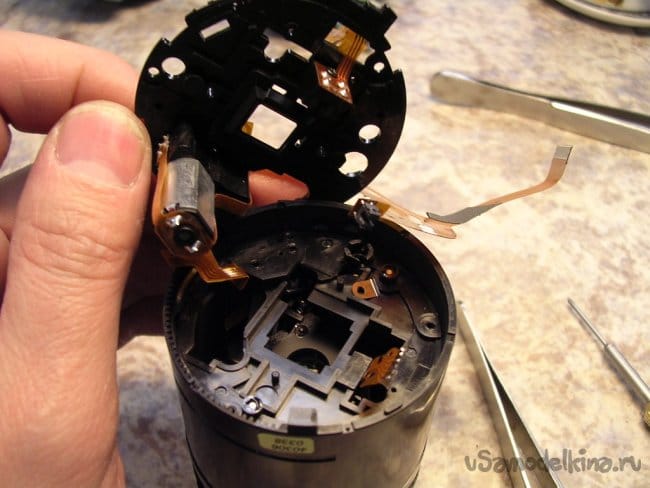

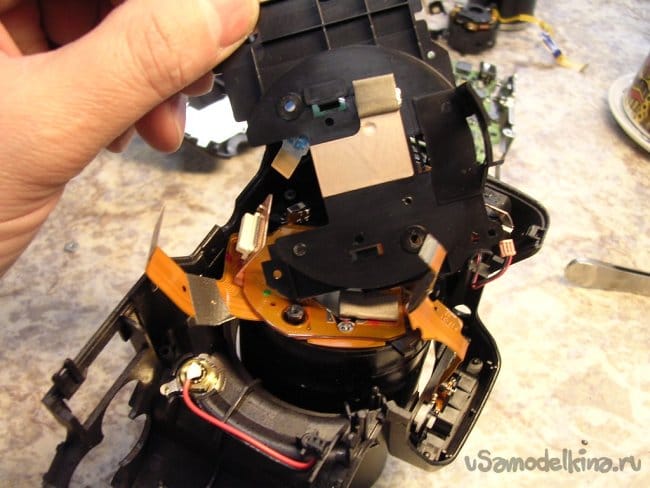

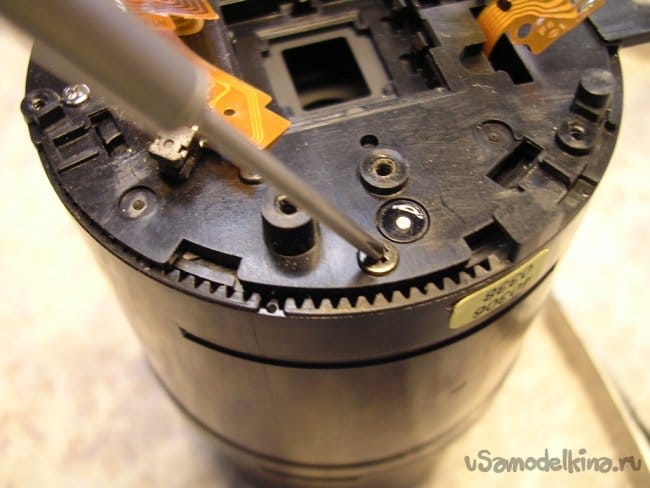

Откручиваю крепления задней крышки объектива.

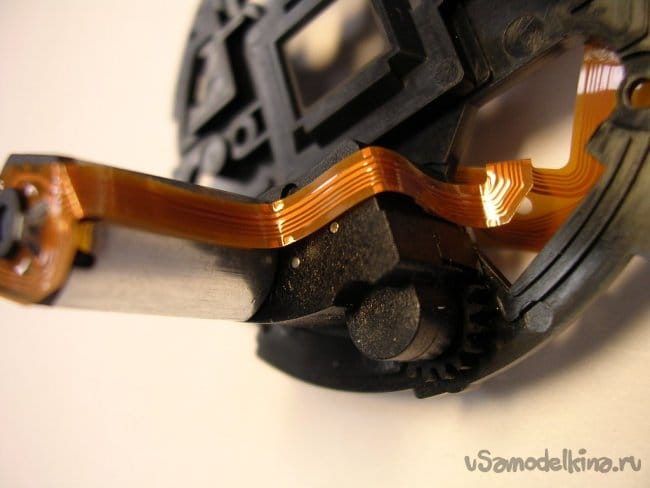

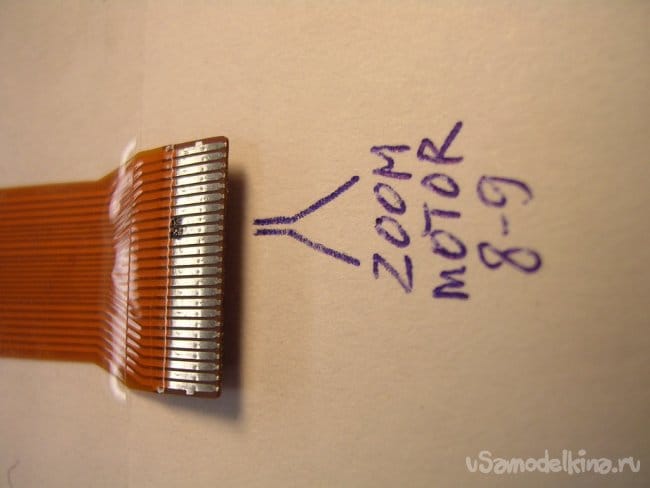

Вот и моторчик с редуктором выдвижения объектива. Тыкаю в контакты на шлейфе по питанию. Все работает и жужжит, ну и УРА!

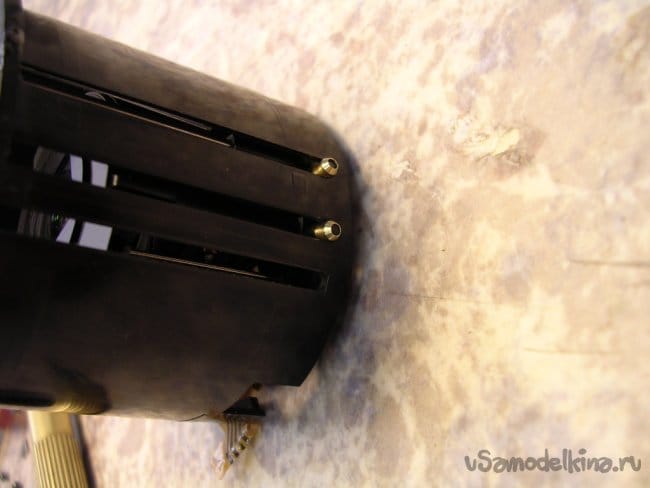

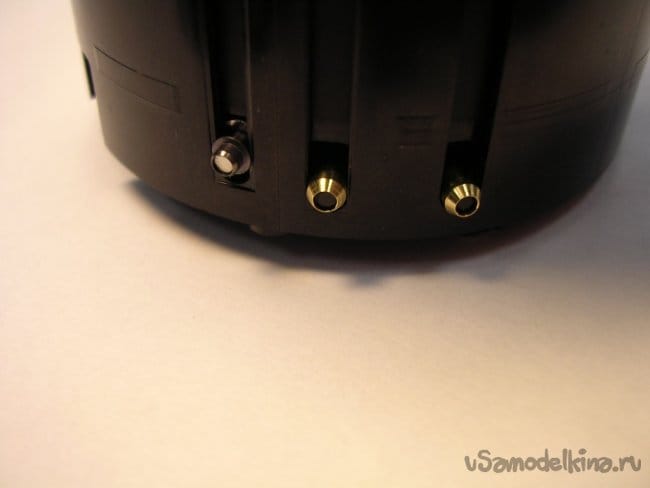

Начинаю осторожно раздирать блок линз вместе с баррелями и сепараторами. Вынимаю пинцетом пины и разбираю объектив в лапшу.

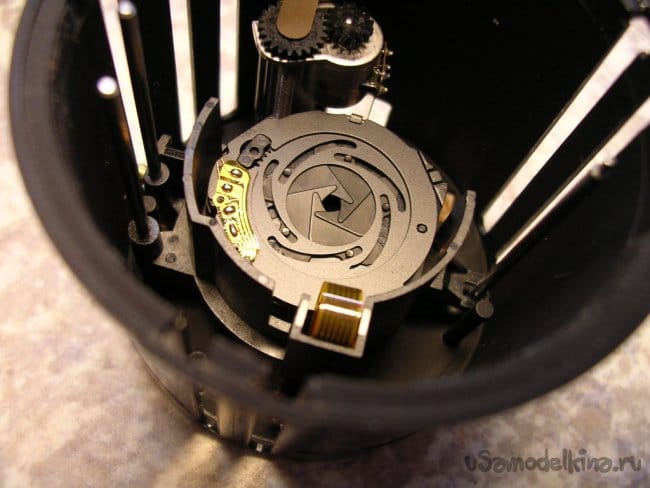

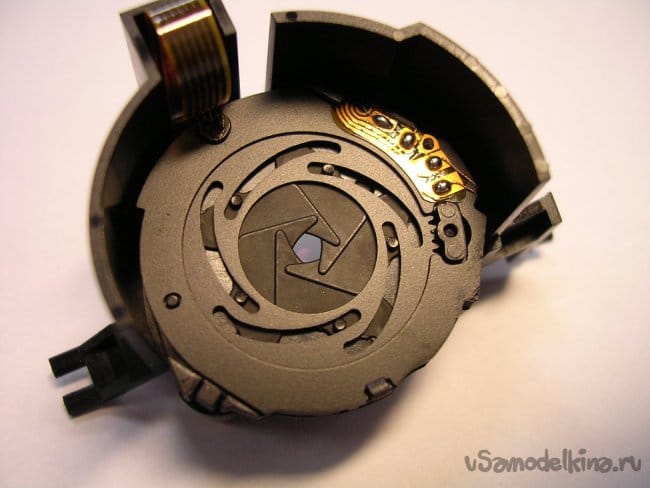

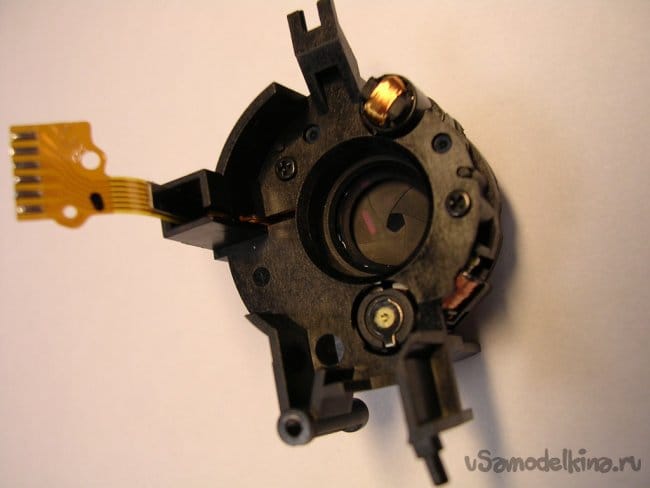

После снятия верхних "бочек" извлекаю блок затвора и блок диафрагмы.

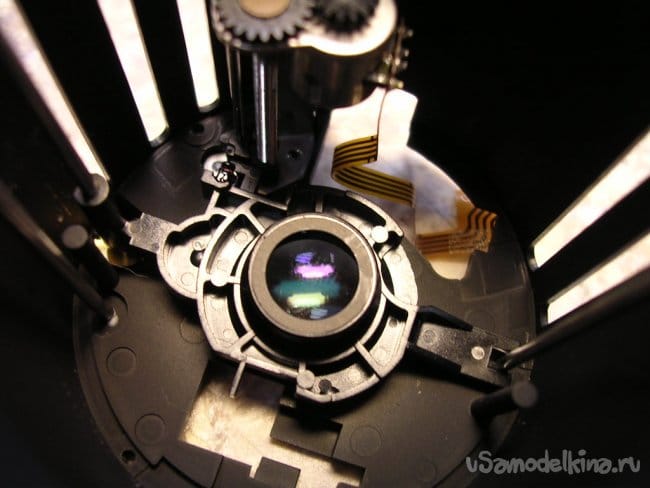

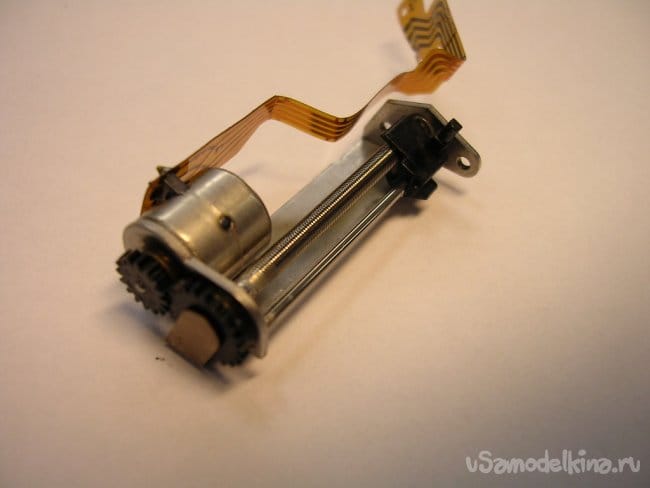

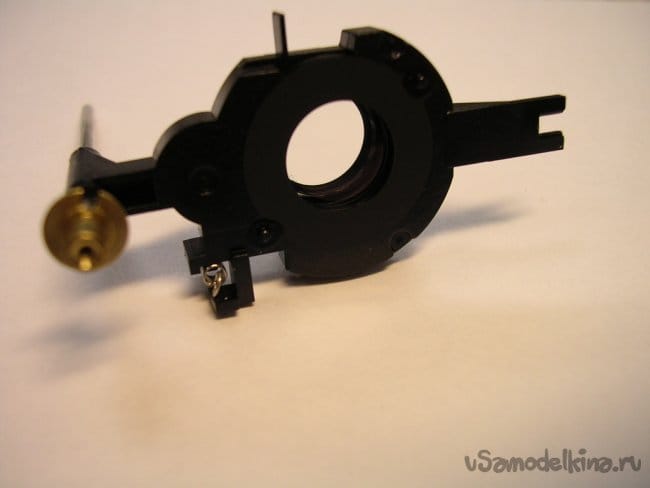

А также блок линз автофокуса и моторчик привода.

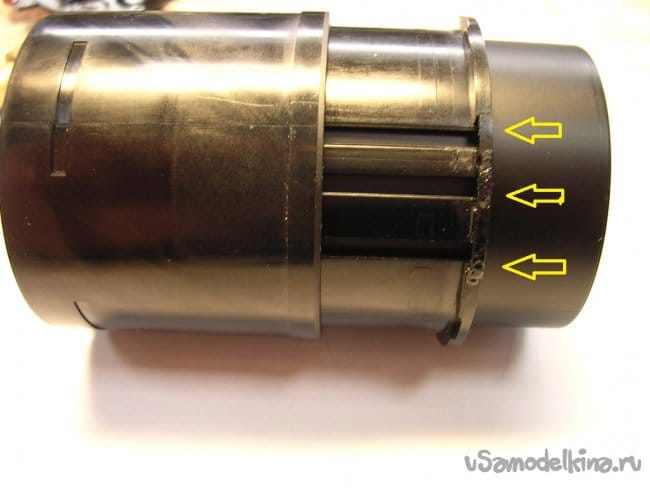

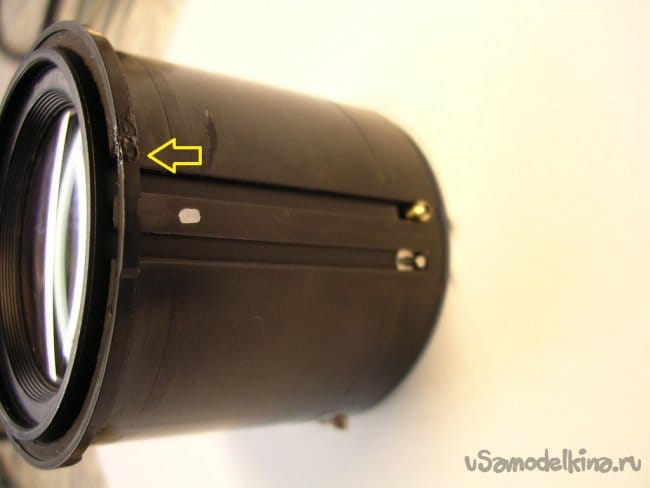

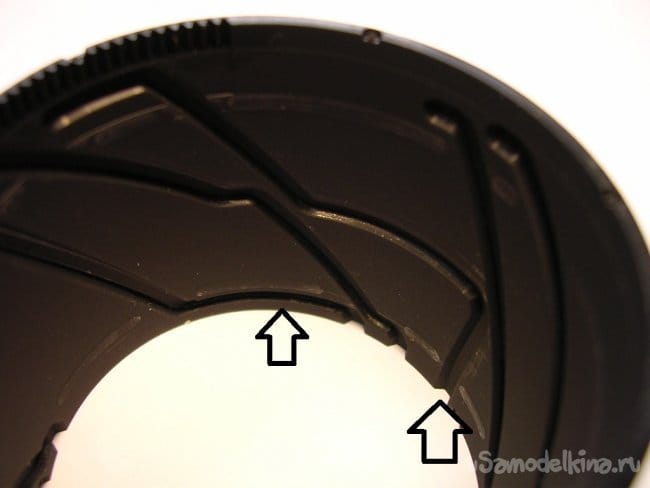

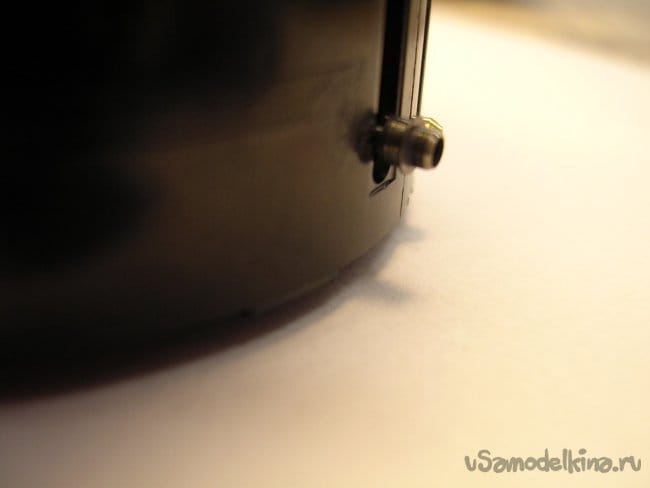

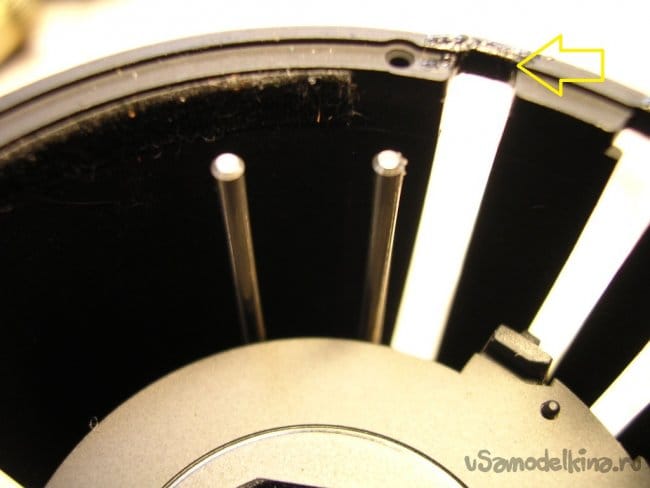

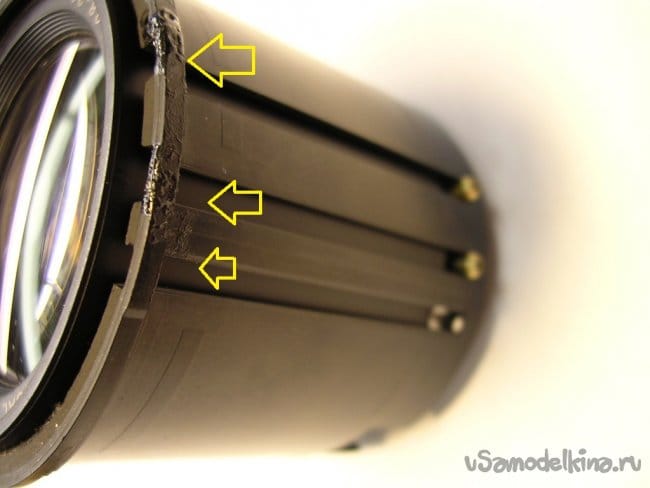

На внутренней поверхности основного барреля повреждения от сорвавшихся пинов. Сепаратор в нескольких местах поврежден по краю расколот. Склеиваю циакрином и приглаживаю место склейки паяльником. Будет держаться, поскольку сепаратор зажат в пространстве между двумя бочками. Может конечно разломиться по склейке, если объектив еще разик приложить посильнее.

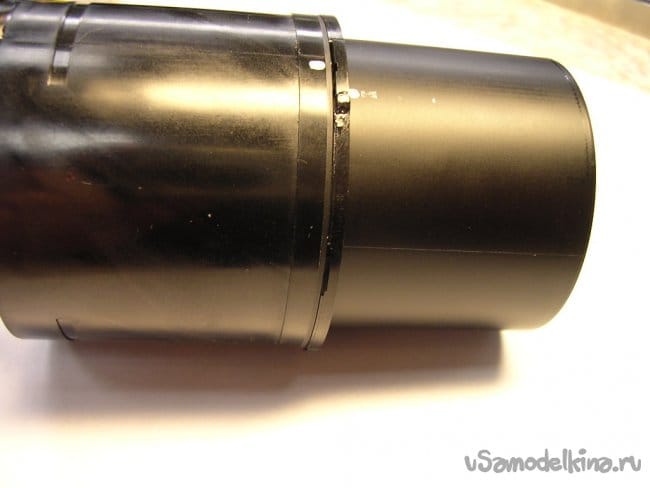

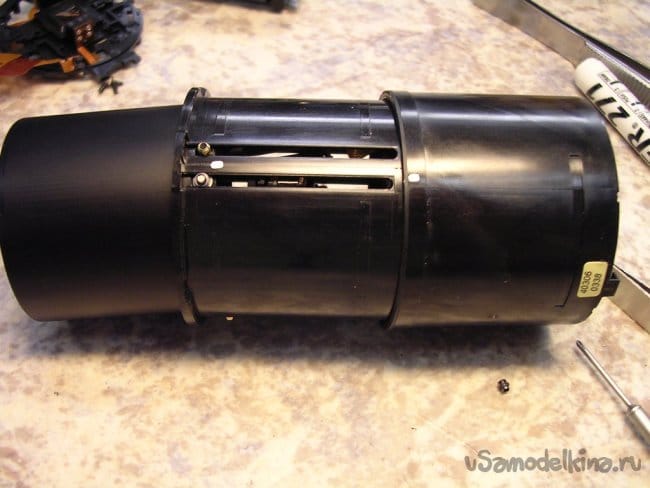

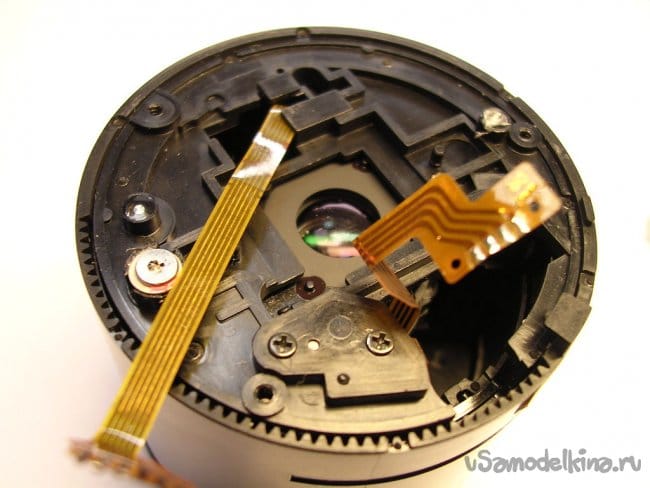

К сожалению фото более подробно ремонта и склейки нет, мне и так все понятно. Поэтому показываю как собираю части объектива обратно.

После сборки объектива тыкаю щупами в шлейф управления выдвижением объектива. Все работает, движется и даже очень плавно.
Собираю аппаратик обратно.
Прошел ремонт весьма удачно.
