    Замена дисплея на простеньком фотоаппарате Hewlett-Packard HP 320

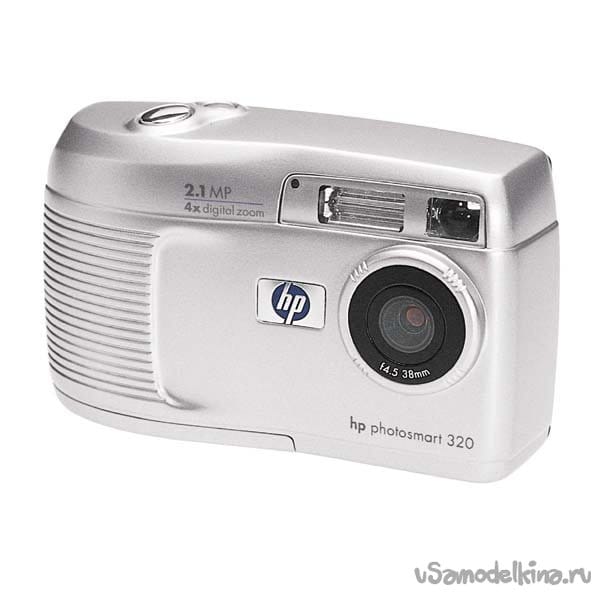

    Пришел в ремонт достаточно простенький фотоаппарат Hewlett-Packard HP 320 с поврежденным дисплеем.
    Фирма Hewlett-Packard является практически образцом "развития американского бизнеса".
    Ребята начинали свою деятельность в гараже.

    Вот что пишет википедия.
    "Начальный капитал составлял всего 538 долларов, а первым офисом компании был обыкновенный гараж в Пало-Альто (Калифорния)[3].

    Первым продуктом фирмы стал прецизионный низкочастотный генератор Model 200A, новшеством в устройстве было использование небольшой лампы накаливания в качестве резистора в критической части схемы, что позволило продавать генератор по цене 54,4 доллара, в то время как конкуренты предлагали менее стабильные генераторы по цене более чем в двести долларов."
    И поднялись ребята.
    Наблюдаю у нас достаточное количество гаражей и чего?

    Ладно, это лирика.
    Что у меня там с пациентом на столе?
    Дисплей пополам и даже не светится.
    Замена дисплея на простеньком фотоаппарате  Hewlett-Packard HP 320

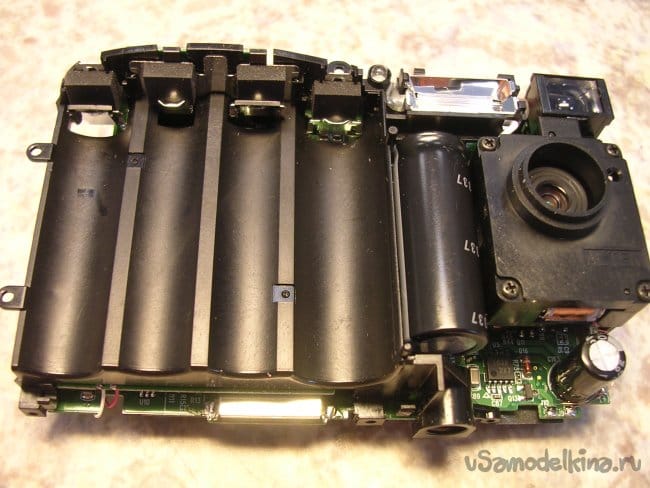

    Откручиваю винтики и снимаю корпус. Большую его часть занимают четыре батарейки. Шесть вольт ест система.

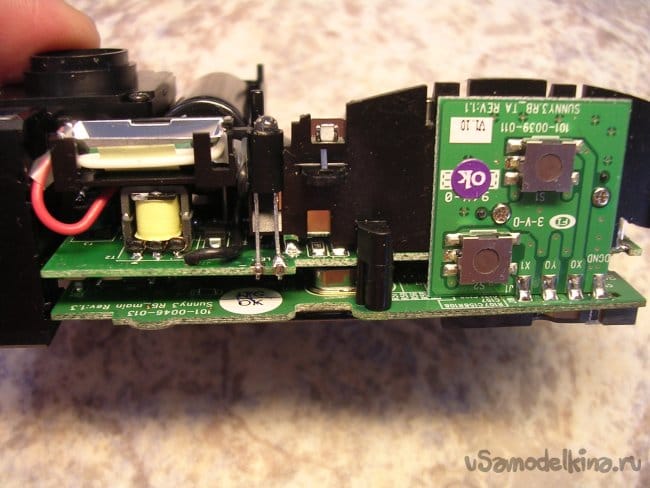

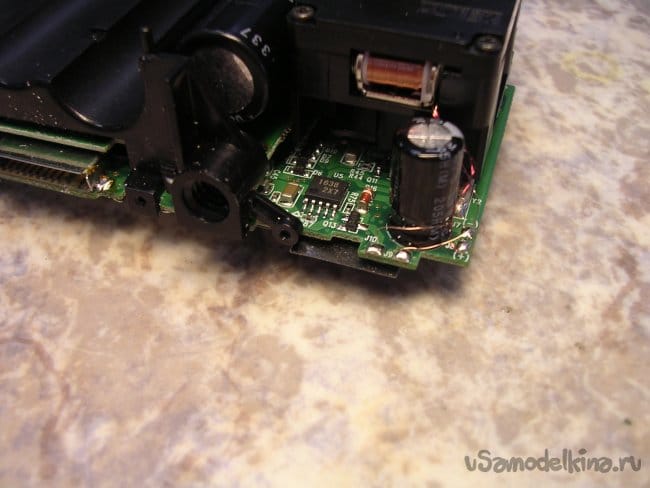

    Объективчик до смешного прост. Просто дырочка с линзочкой. Затвор открывается при помощи соленоида. Простота подкупает, интересно его тоже собирали в гараже.

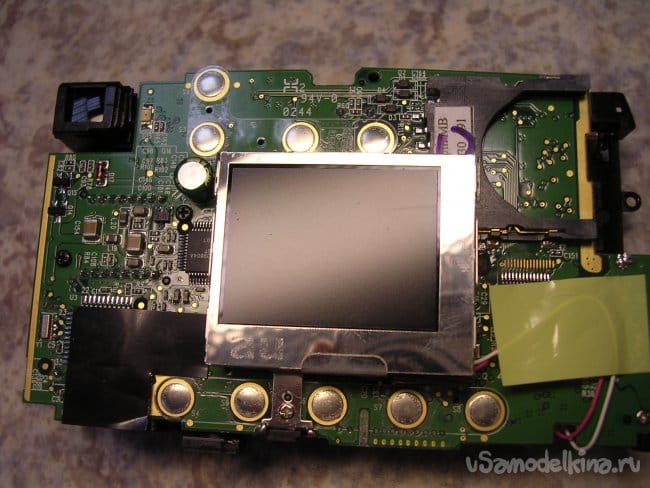

    Вот и дисплей на массивной металлической раме обложенный бескорпусными кнопульками управления на плате. Правда на фото трещины не видно - но она есть.

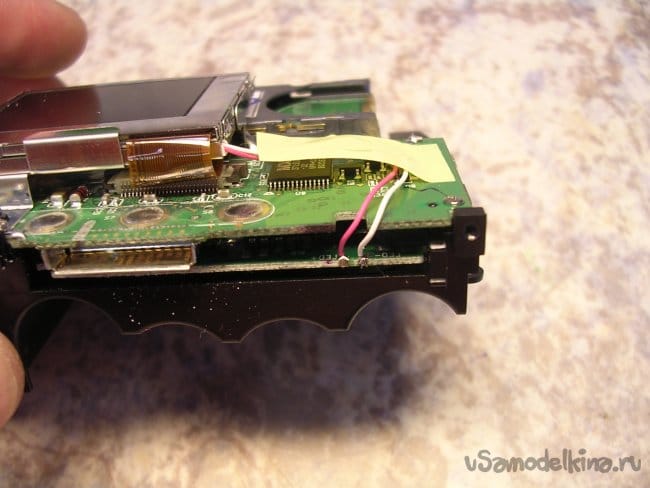

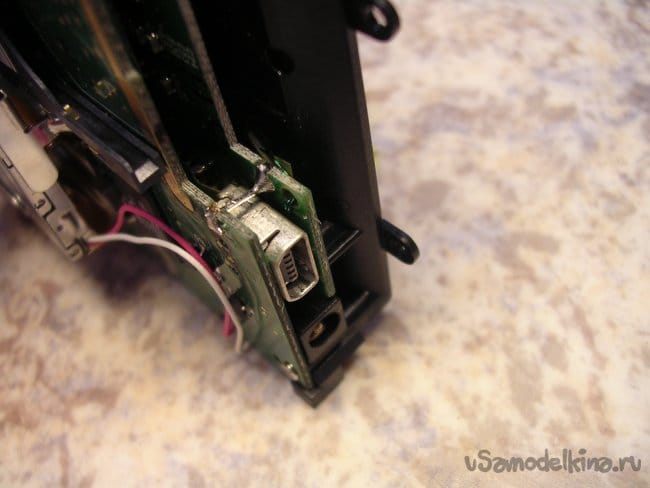

    Недоработка инженеров исправлена, прокинули проводками с платы на плату еще и штырьком эти платы соединили.


    Верхняя плата уже с корпусными кнопками.

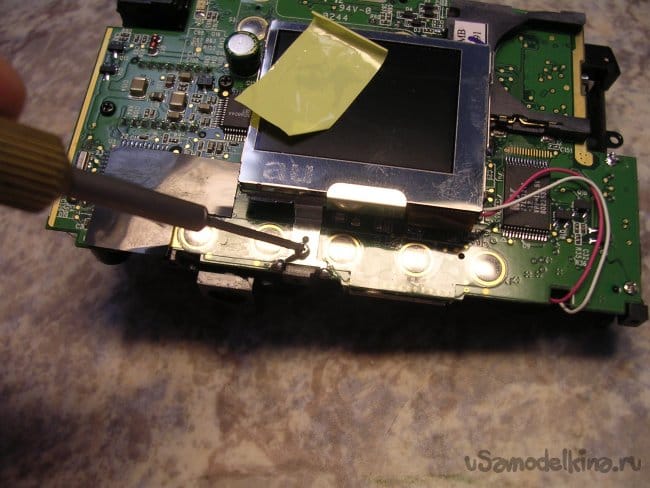

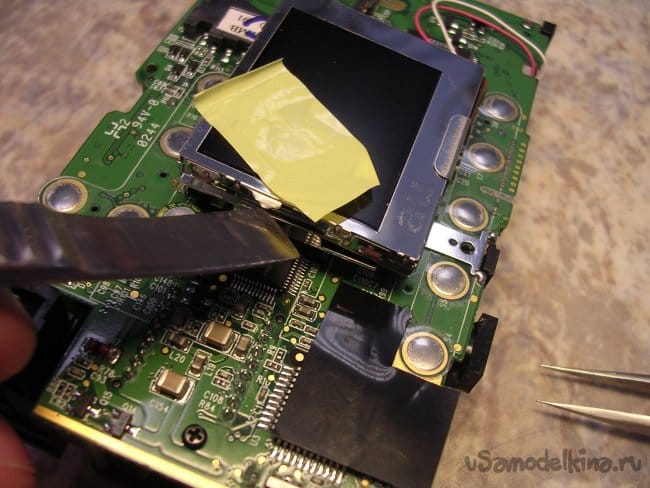

    Начинаю откручивать могучую металлическую платформу под дисплеем.

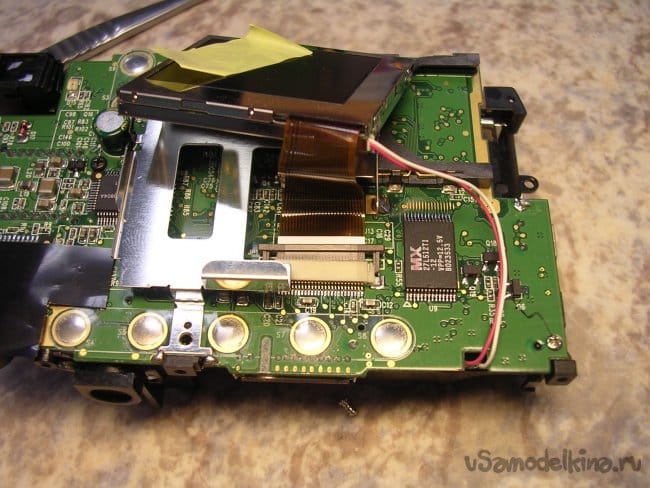

    Поднимаю дисплей и рассоединяю зажим шлейфа, питание на подсветку идет с другой платы.

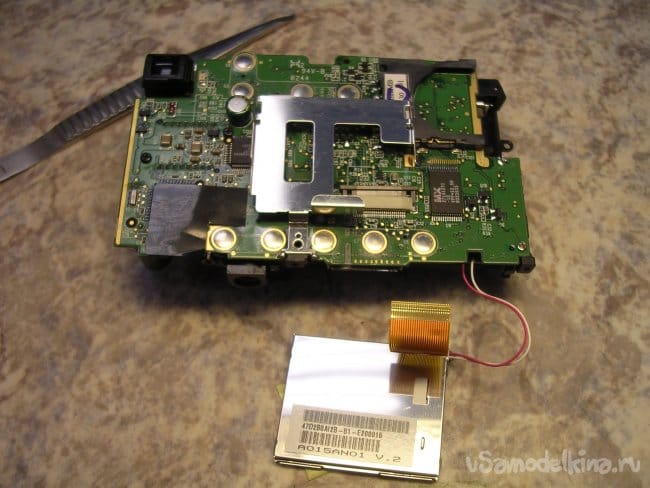

    Поменял дисплей и закрываю корпус этого чуда фирмы Hewlett-Packard.
    К нему инструкция прилагается.
    c01111048.zip [4,4 Mb] (скачиваний: 13)

    И напоследок прикольчик.
    Шарился в интернете, искал эмблему фирмы. Такое фото обнаружил.

    Когда был в Ганновере видел эту стеллу.

    Немного про взаимозаменяемость дисплеев фотоаппаратов Olympus.
    Olympus C170, C180
    Olympus C460, C760; Canon G2, G3, G5, S30, S40, S45, S50; Pentax S50; Fujifilm S602,
    Olympus C530, C550, FE20, FE310, FE360, X15, X840, X875
    Olympus C70; Canon A610, A620, S3 IS
    Olympus C360, C460, C760; Canon G2, G3, G5, S30, S40, S45, S50; Pentax S50; Fujifilm S602
    Olympus E510, E410
    Olympus FE110, C370, E115, FE100, FE115; Nikon 2500
    Olympus FE120, C480, C500
    Olympus FE130, FE140
    Olympus FE150, FE160; G-Shot P635; Rekam SL55, ML65
    Olympus FE170, FE210, FE220, FE270, X750, X760, X775, X785
    Olympus FE180, FE190; Pentax M10, M20; Sanyo VPC-S7EX
    Olympus FE230, FE240, X790; Pentax L30, M30
    Olympus FE250, FE530, SP550; Nikon S500; Ricoh R5
    Olympus FE26, FE3010, FE47, X42, FE3000, FE4030; Fujifilm S1500
    Olympus FE26, FE330, FE4000, FE46, X43, X835, X845, X890, X925, FE4010, FE5020, FE5030, X930, X960; Samsung S1060; Kodak M893; Fujifilm F480 FD, J50, S1000; Jenoptik JD10.0z3, в рамке, с подсветкой
    Olympus FE280, FE300, SP560, X820; Nikon S510

    Olympus FE35, FE45, MJU550, X40
