    SONY DSC-W5 - проблемы с включением


    Следующий мой пациент, изрядно потрепанный жизнью маленький фотоаппарат SONY DSC-W5.
    По заявлению клиента «не включается». Проверяю батарею-норма. Для гарантии еще малость подтягиваю до номинала. Включаю...достаточно резкий звук Ж..Ж...ЖЖЖ. yes Понятно, срезаны зубья на шестеренке выдвижения объектива, либо на моторе или близко к нему.
    Если звук менее пронзительный и более грубый-повреждены шестеренки ближе к объективу. smiles

    Внимательно осматриваю аппаратик. Потерт но грубых повреждений не обнаруживаю. Может и не роняли, может в кармане или сумки нечаянно включился, объектив рванул на свободу и "уперся рогом", старенькие потертые шестеренки не выдержали нагрузки.



    Посмотрим чего такое мне в руки попало.
    Ссылка на официальный сайт SONY.
    https://www.sony.ru/electronics/fotoapparati
    Ого, даже сервис мануал попался выложенный в сети!
    https://www.manualslib.com/manual/796696/Sony-Dsc-W5.html?page=25#manual
    Интересно какие характеристики заявляет производитель этого девайса.
    Описание фотоаппарата Sony Cyber-Shot DSC-W5

    Sony Cyber-Shot DSC-W5 - компактная фотокамера бренда Sony, с оптическим зумом 3x. Камера Cyber-Shot DSC-W5 построена на матрице типа СCD 5,1 Мпкс, разрешение которой позволяет делать снимки до 2592x1944 пикселей. Диафрагма объектива камеры изменяется в пределах F2,8-F5,2, оптический зум которого составляет - 3x и соответствует фокусному расстоянию (в эквиваленте 35мм камеры) - 38-114 мм.
    * Фокусное расстояние объектива (35 мм эквивалент): 38-114 мм
    * Оптический Zoom: 3x
    * Диафрагма объектива: F2,8-F5,2
    * Тип матрицы: СCD
    * Общее число пикселей матрицы: 5,1 Мпкс
    * Физический размер матрицы: 1/1.8 "
    * Светочувствительность: 100 - 400 ISO
    * Максимальное разрешение снимка: 2592x1944 пкс
    * Выдержка: 30-1/2000 сек
    * Размер ЖК-дисплея: 2,50 "
    * Тип карт памяти: Memory Stick
    * Аккумулятор: AA
    Параметры Cyber-Shot DSC-W5: размеры - 91x60x39 мм
    Вес - 137 гр.
    Ну не плохо для тех лет конечно.
    Собираю нужный инструмент.

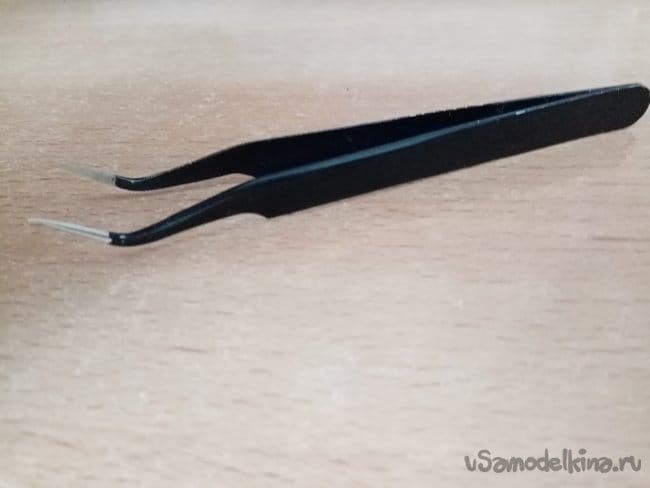

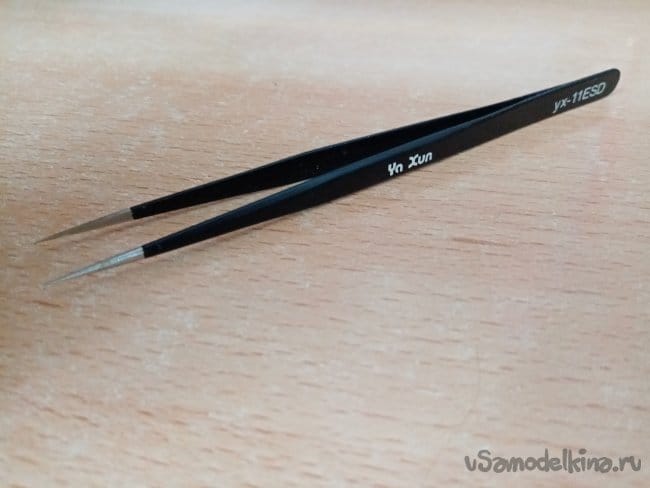

    Пинцеты, весьма жесткие. Прямой и "кривой".

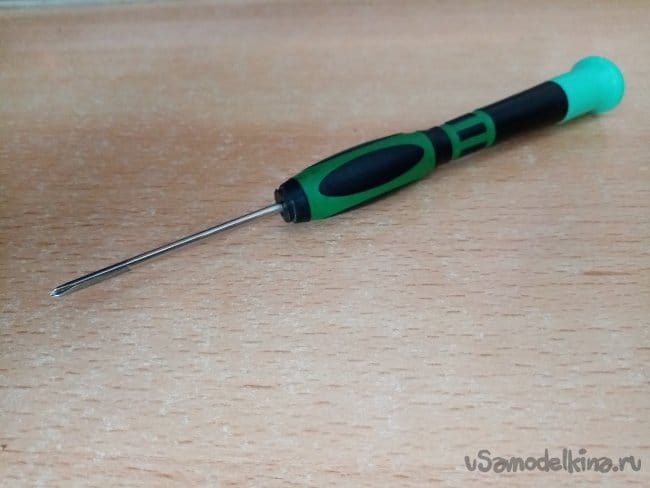

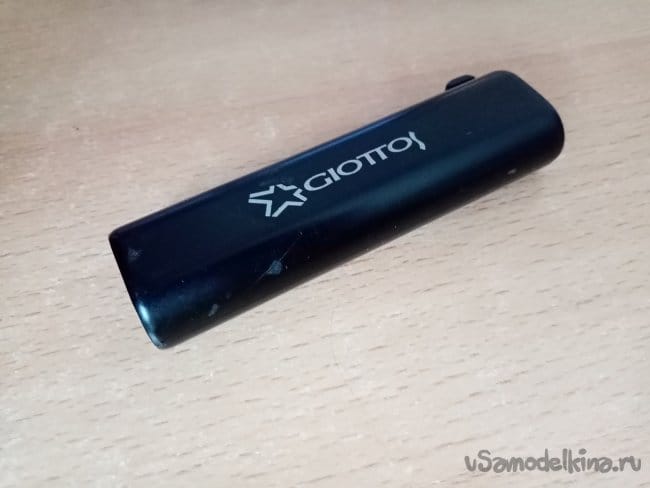

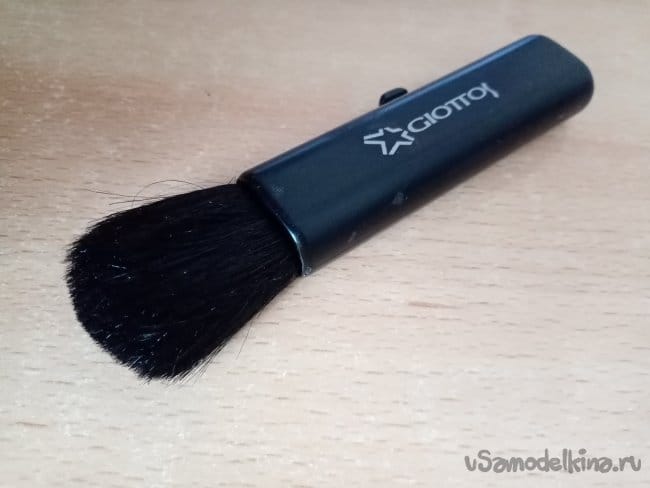

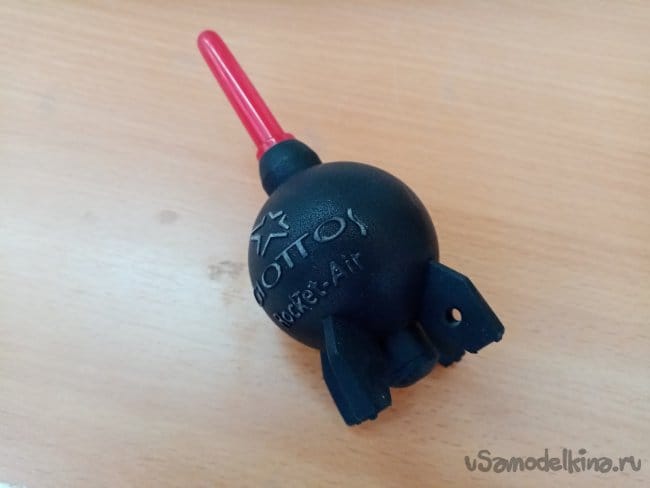

    Отвертка и аир-памп, сдувать пылинки с дисплея, а так-же кисточка для таки-же целей.

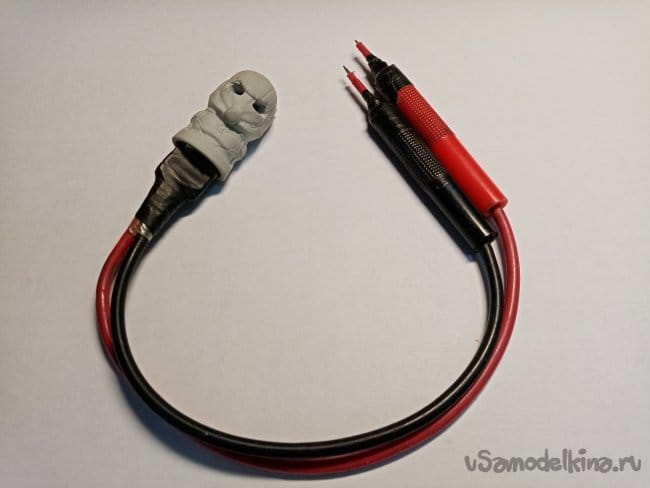

    Размыкатель и разряжатель.



    Придется разобрать фотоаппарат и немного объектив. Шестеренки повреждены однозначно. Но есть вероятность повреждения зубцов на первом барреле объектива.

    Два варианта, или меняю редуктор выдвижения или полностью весь объектив. И получается разные немного цены.
    Сейчас выполняю диагностику, должен определить, чего меняем и за какую цену, а так-же сроки. Информацию передаю приемщикам, они клиенту. Пока все детальки складываю в коробочку и жду решения клиента. Обычно по утрам делаю диагностику, с разборкой или без, Затем перехожу к ремонтам. Получаем согласие по срокам и цене, ремонтирую.
    Или клиент откажется, я попадаю.

    Аппарат разобран, его нужно собрать и вернуть клиенту, желательно с таким музыкальным звуком при включении.
    Иногда он становится в позу, "Я сдавал, он жужжал, теперь нет! Верните как было!"
    И начинается спектакль.
    Особенно неадекватно ведут себя всякие "девочки-няшки", и не дай бог они приходят с кавалером.
    Конечно не хочу огульно обидеть всех "девочек-припевочек", но насмотрелся и наслушался.
    Когда уже совсем начинается полный "треш", приходится уже защищать девочку-Светочку(приемщицу).
    Выхожу к клиенту и беру все на себя.

    Хотя сам неоднократно проходил психологические тренинги иногда знаний не хватает.
    Главное не волновать человека, у него горе. Когда приносил в ремонт аппарат он "жужжал", а теперь молчит.
    Совсем умер.

    Стою и внимательно слушаю, жду когда, монолог начинается по третьему кругу. Тогда можно и сочувственные фразы вставлять и поддакивать. Нужно максимально дать человеку выговорится, и не обращать внимание как он меня называет, какие эпитеты и сравнения звучат в мой адрес. Пытаться объяснить девочке про шестеренки не стоит, она не знает, что это такое, её интересует только звук.

    Обычно всегда удается договориться с клиентом, но на это уходит примерно минут сорок. Пока я оттягиваю его на себя, возобновляется нормальная работа на приемке. Народ сдает, получает свои заказы. Работа сервиса не блокируется. Не считая конечно моей работы, которая стоит стоймя и начинаю сознавать-опять придется оставаться в "вечернюю смену".
    Но сроки ремонтов стараюсь не просрать.

    Интересно, что никогда не обижаюсь на людей они все разные и я такой-же разный во всех местах.
    Ладно с психологией закончили, начинаю разбирать страдальца.

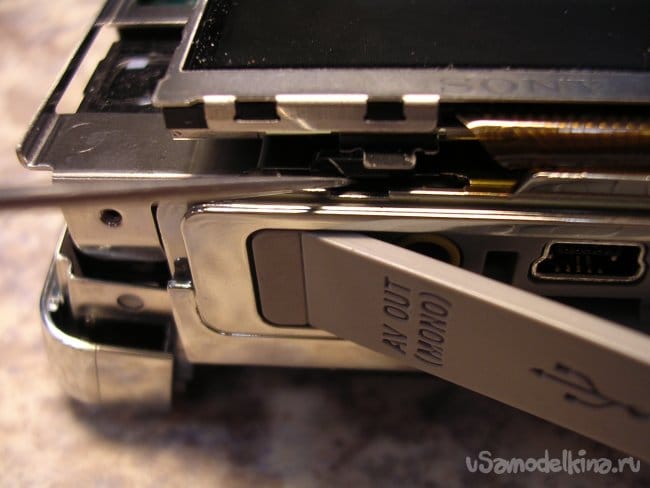

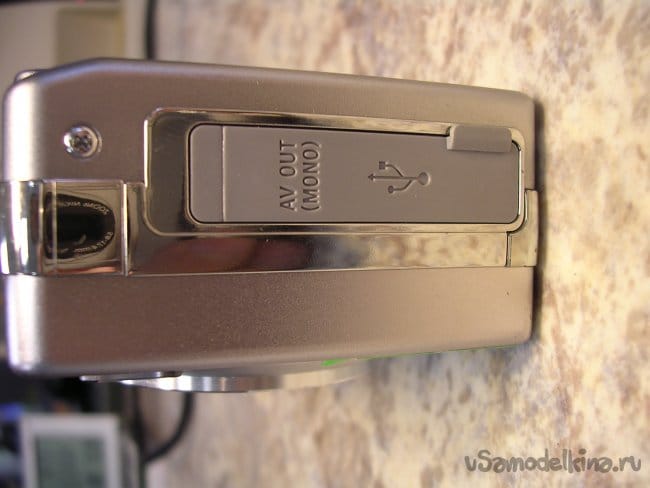

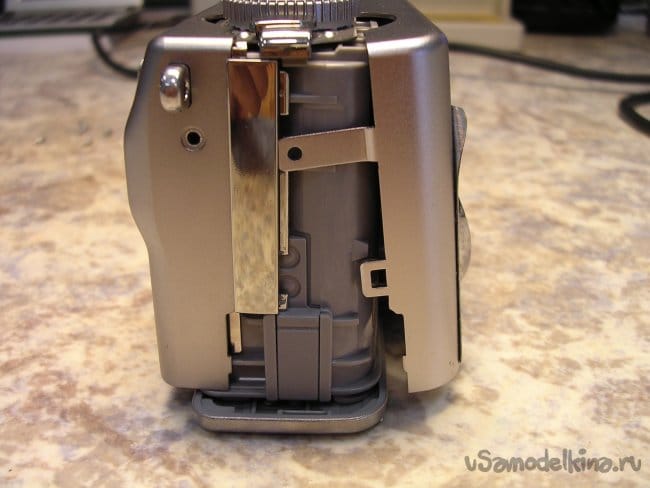

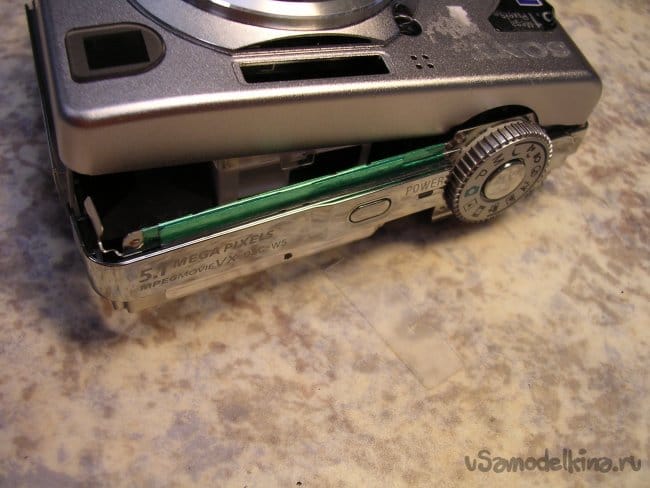

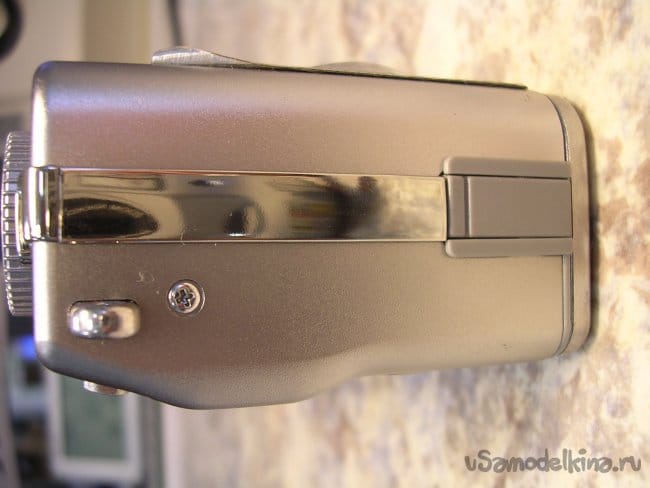

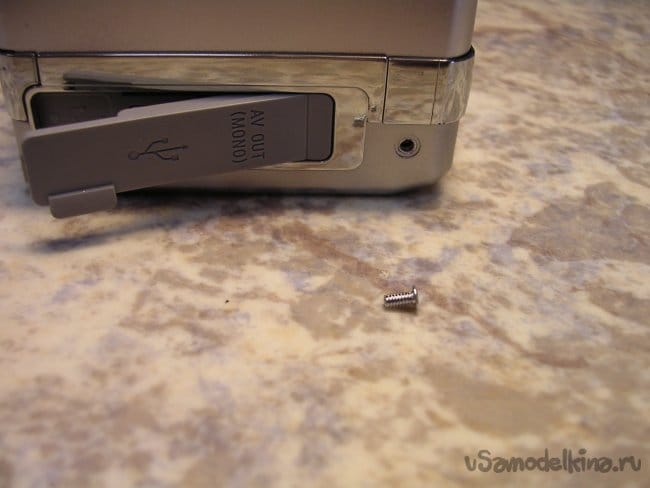

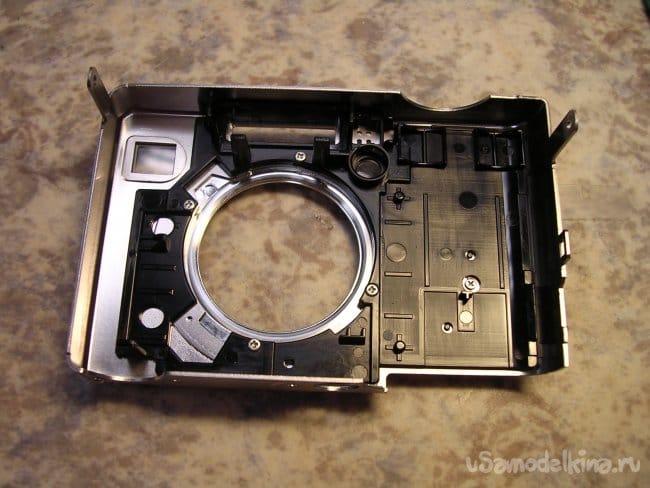

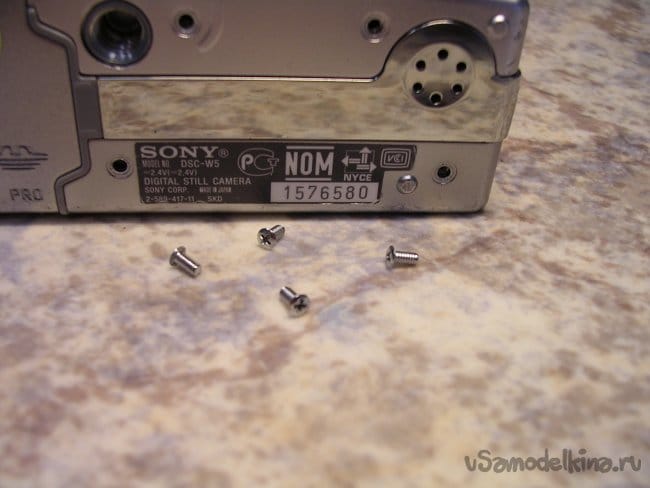

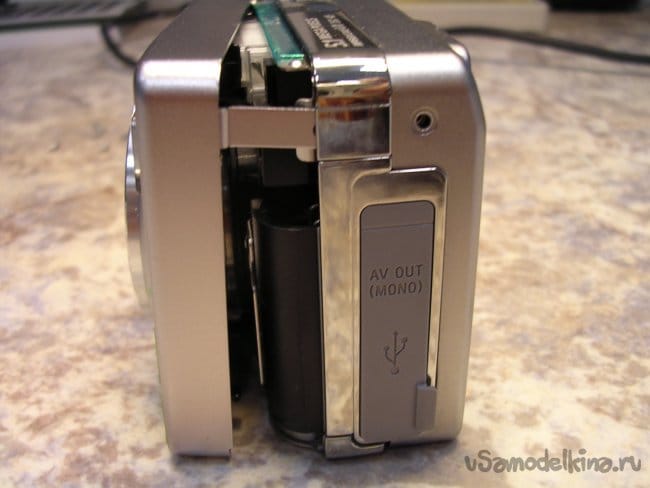

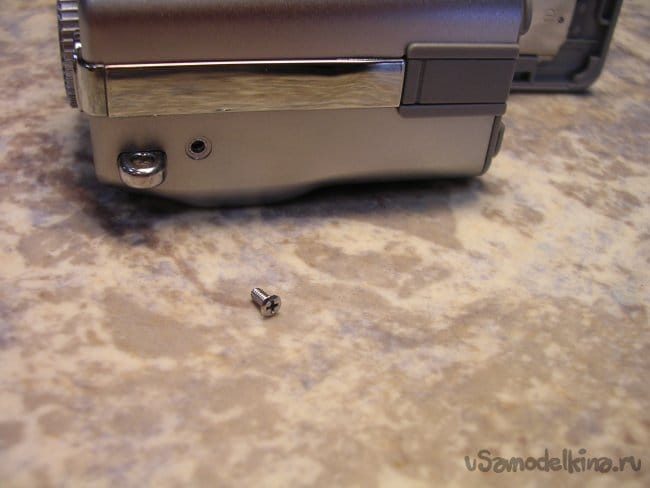

    Бодренько раскручиваю половинки металлического корпуса. И разнимаю фронтальную и заднюю крышку. В элементы крепления входят такие длинные "балки" идущие от одной половинки к другой.

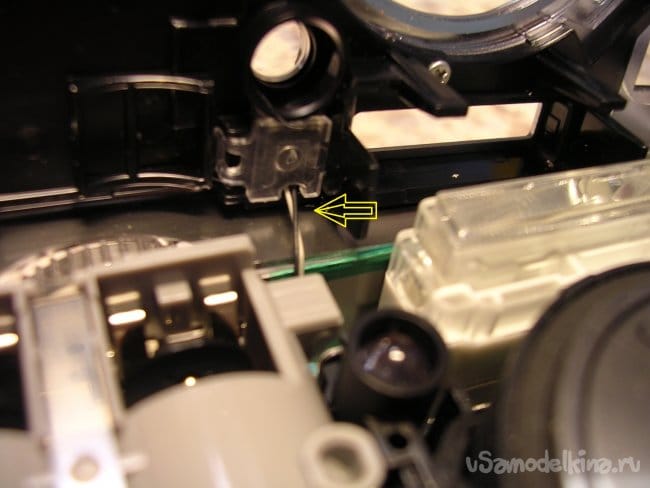

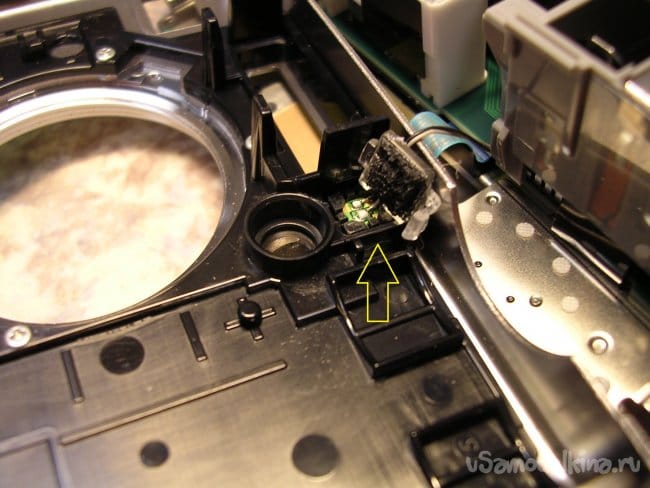

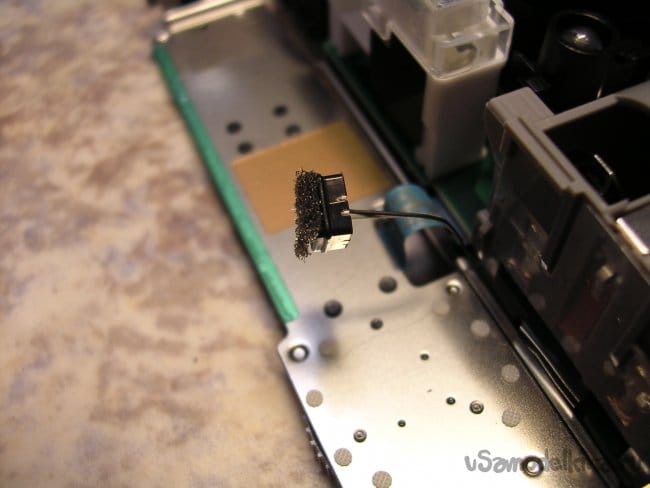

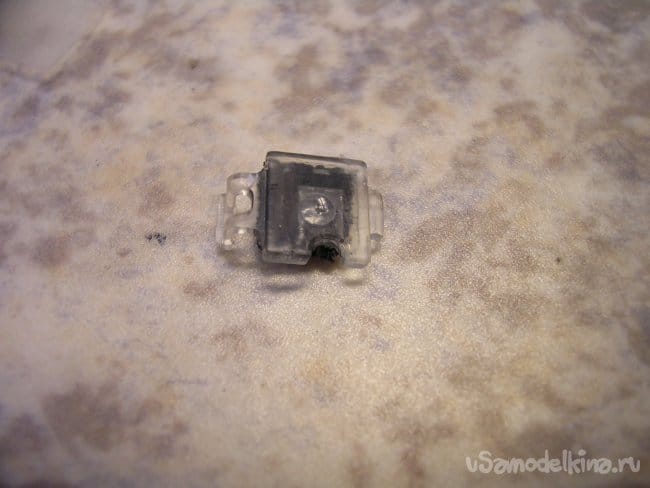

    На фронтальной панели есть микрофон, он малость прилип от старости. Ё. Чуть не отодрал с корнем, хотя есть разъемчик на плату у правления.



    Вот все распалось на детальки.

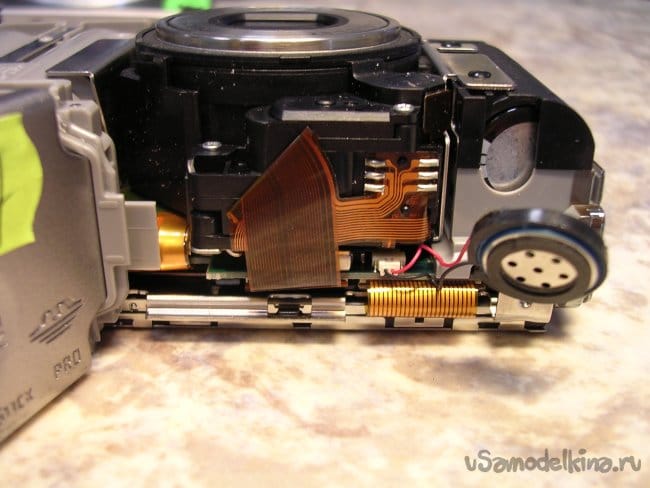

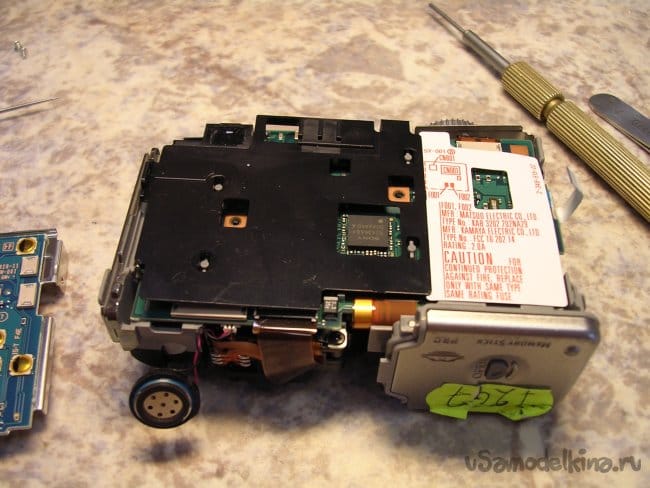

    Есть и динамик и весьма крупный одако.

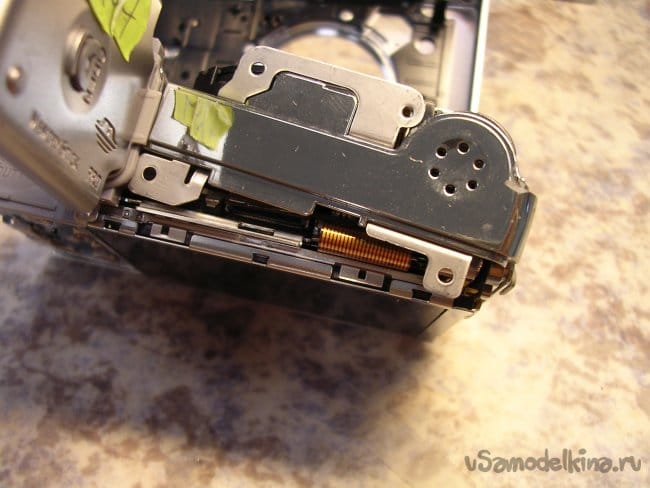

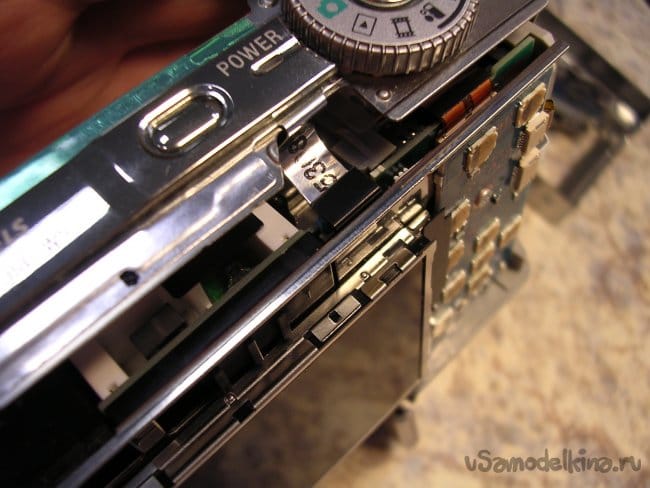

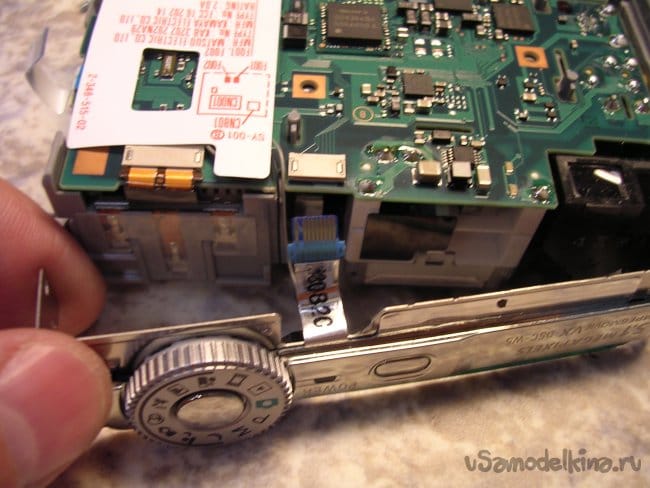

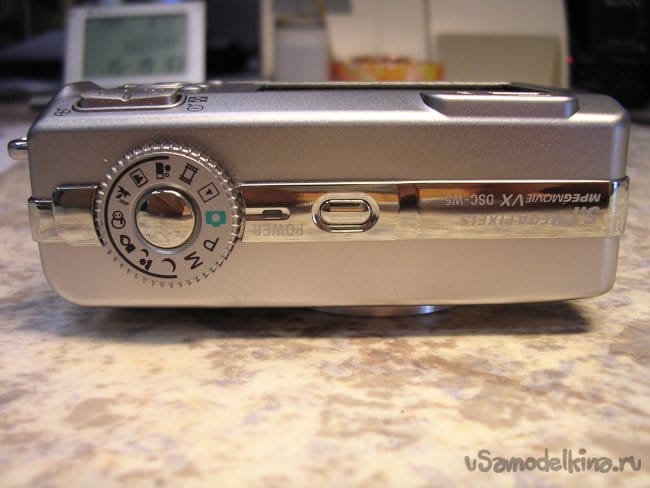

    Затем верхняя блестящая панель с кнопкой спуска.

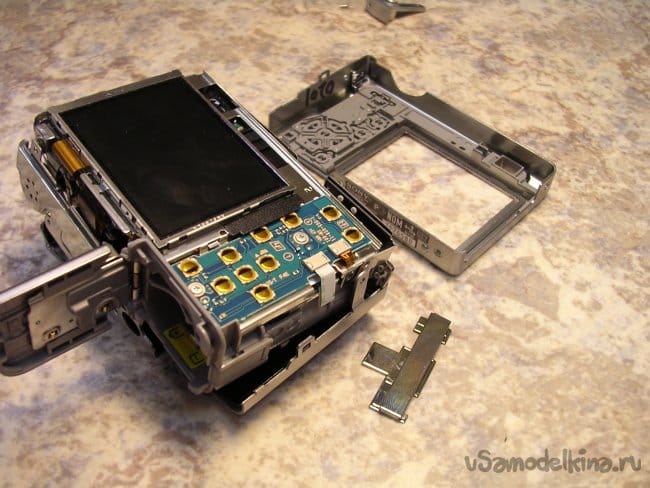

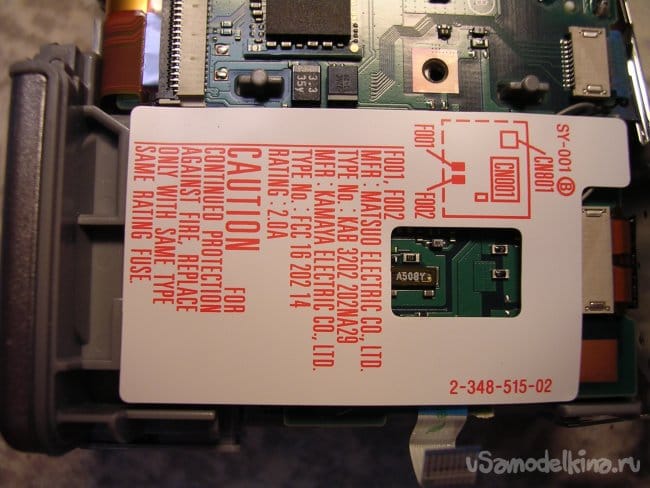

    Снимаю верх и всю периферию.

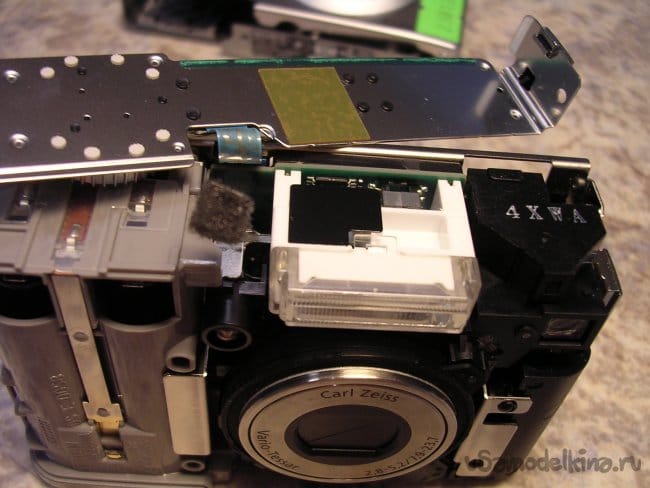

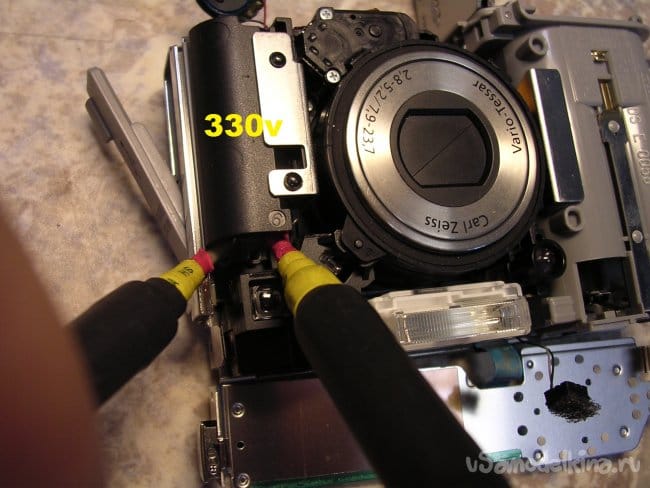

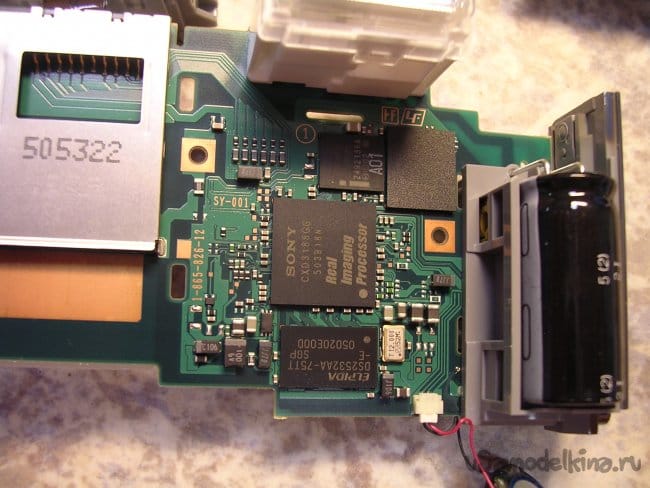

    Нужно аккуратно разрядить вспышку.

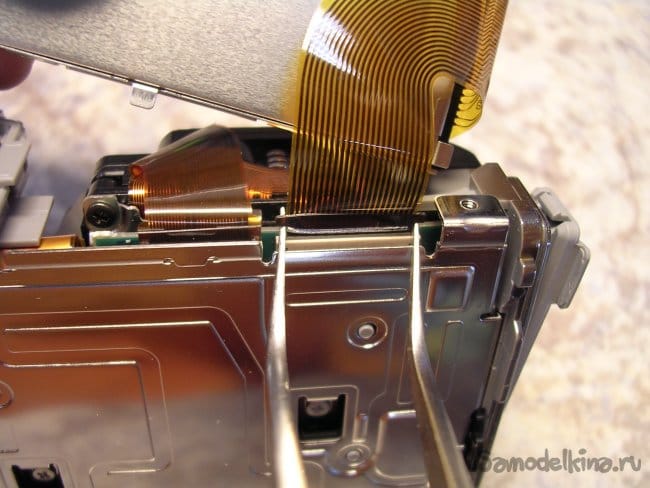

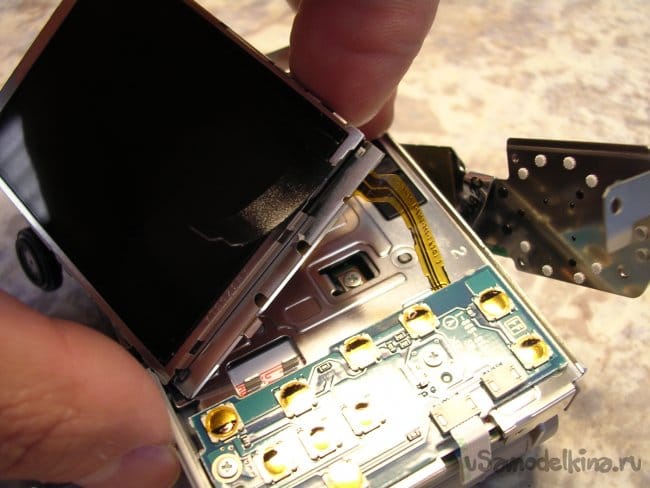

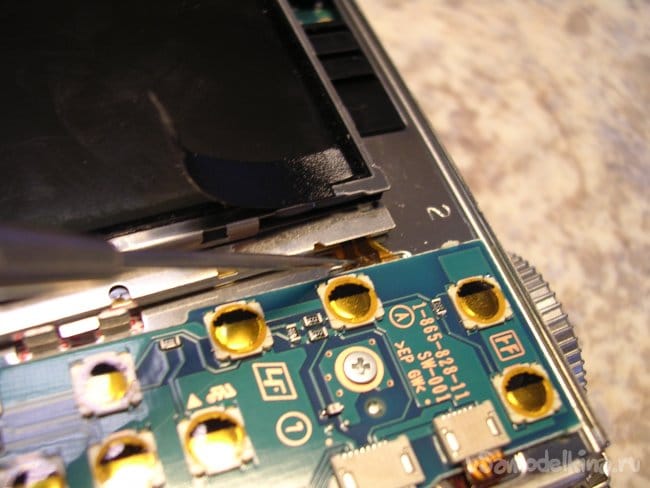

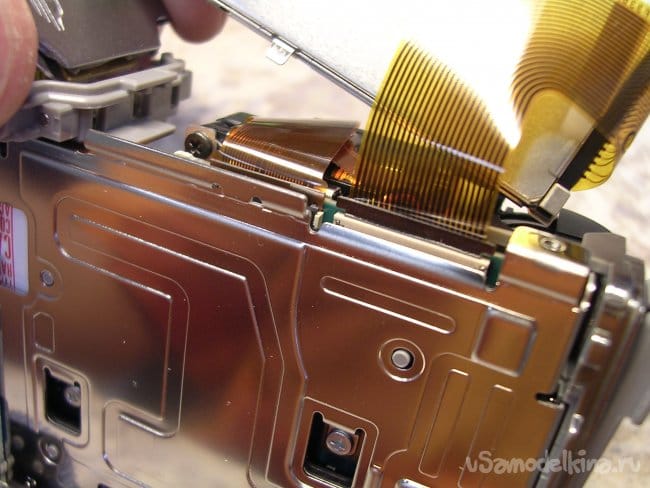

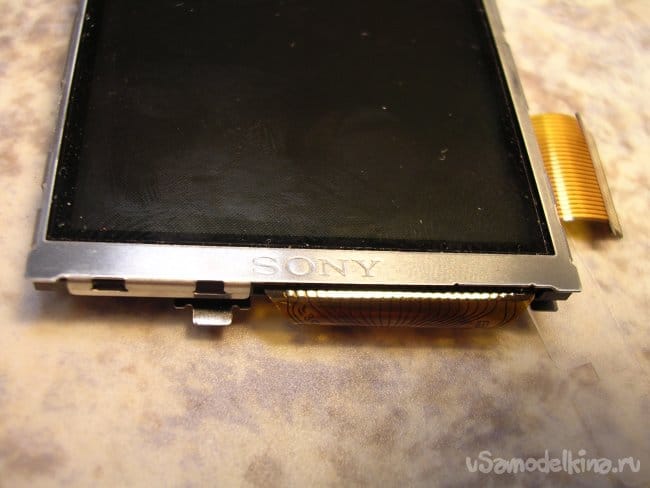

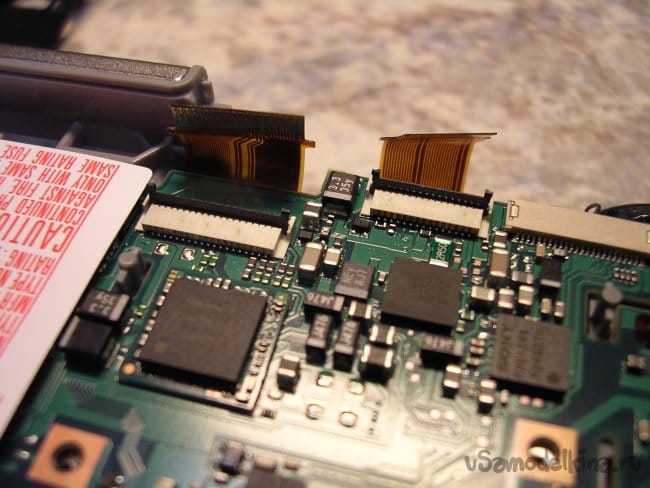

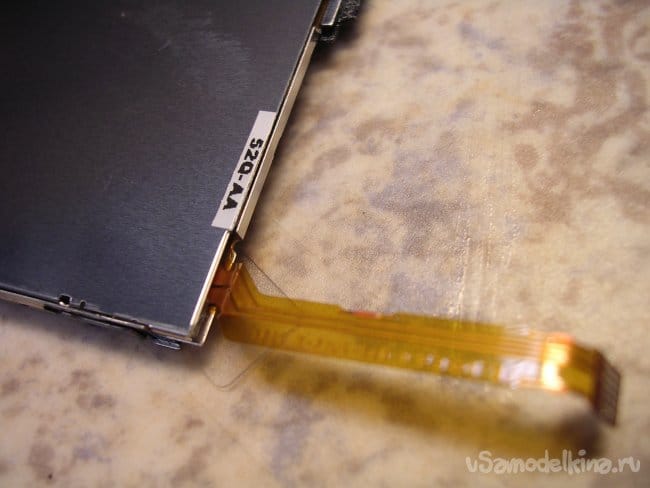

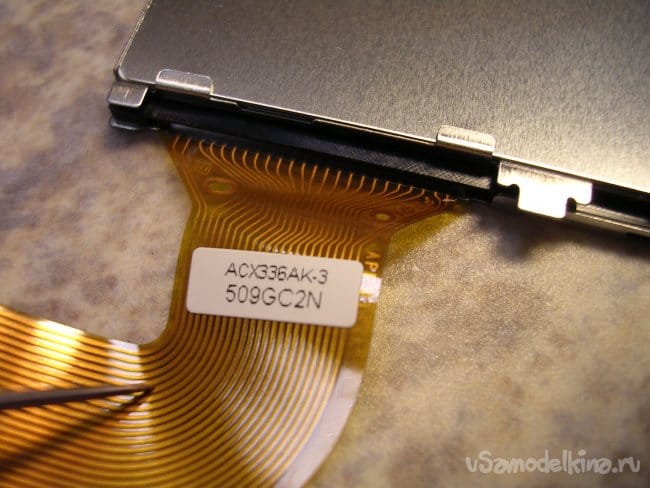

    Размыкаю защелку шлейфа дисплея, можно снимать.

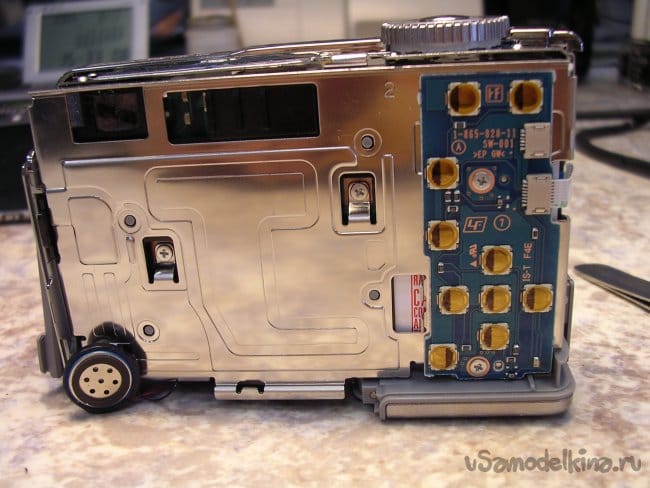

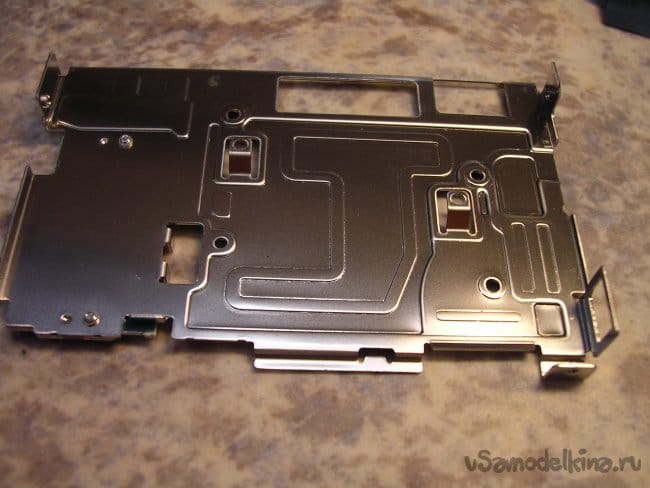

    Под ним еще одна железячка, "пространственного шасси" так сказать.

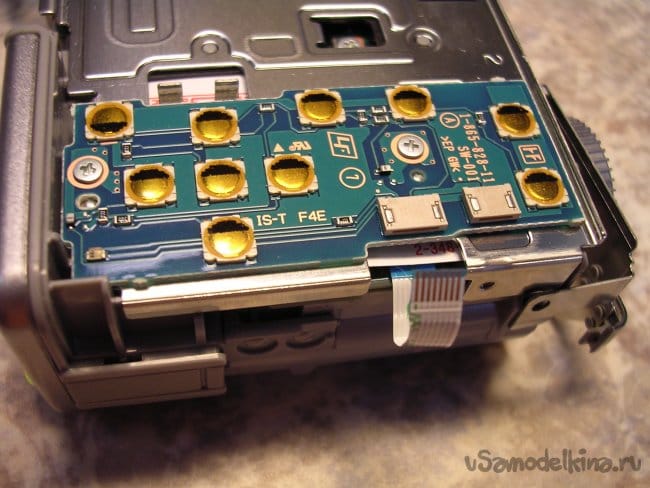

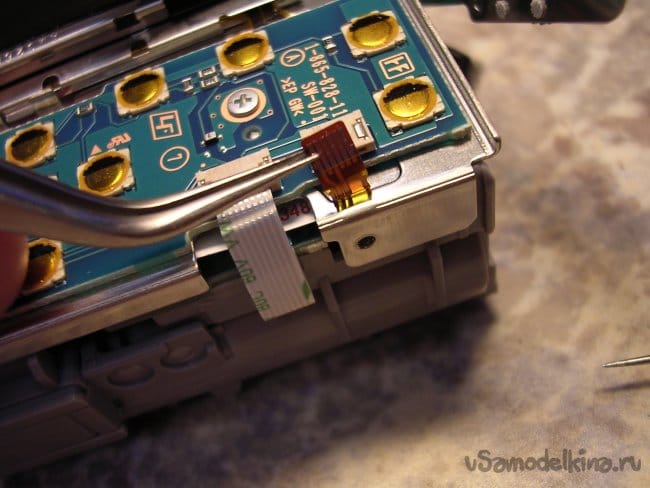

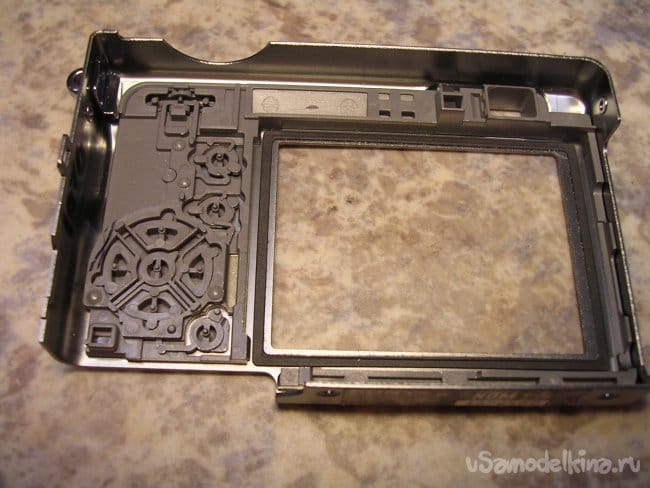

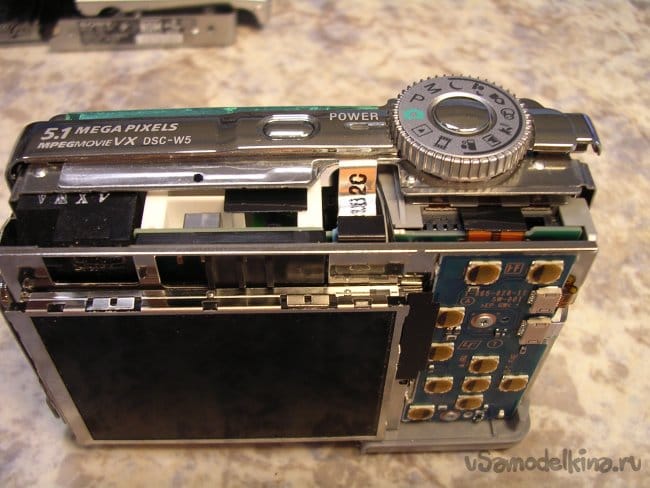

    Нужно демонтировать еще и усиление блока кнопок управления на задней панели.

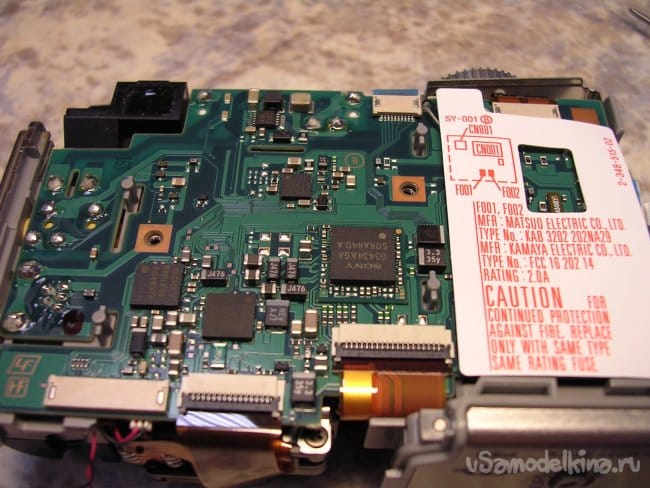

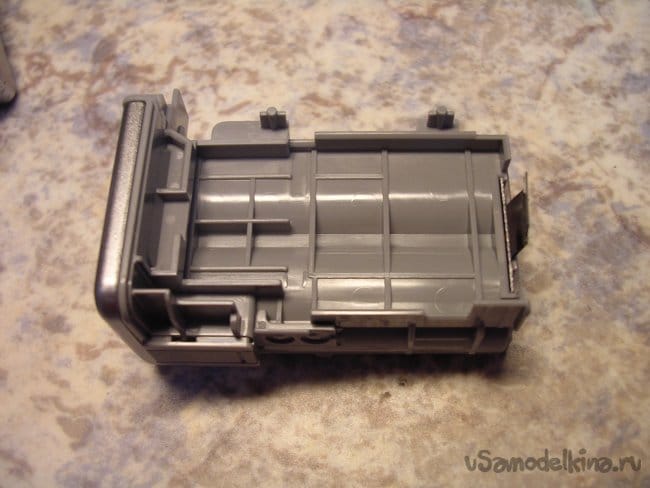

    Продолжаю все бодро раскручивать, снимаю элементы шасси, блок батарейного отсека.

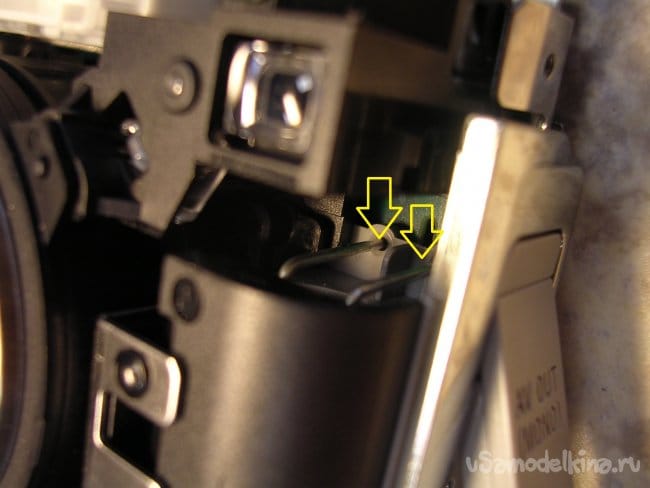

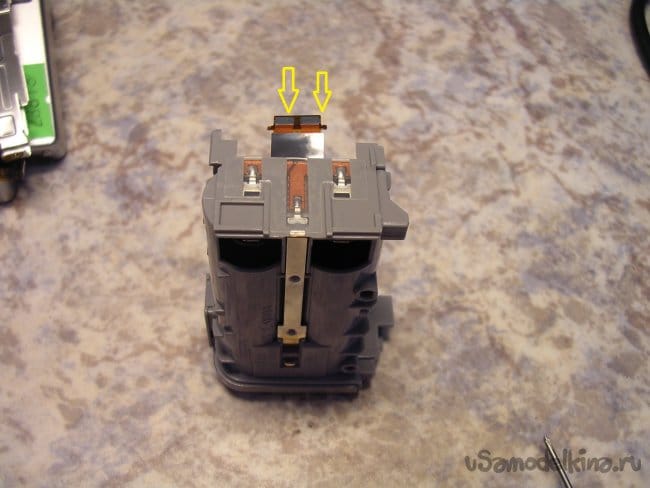

    Из батарейного отсека вместо проводов идет парочка таких могучих контактов на шлейфе, это инженеры так извратились "по приколу". Всегда провода на пайки или в крайнем случае на разъеме достаточно хорошем.

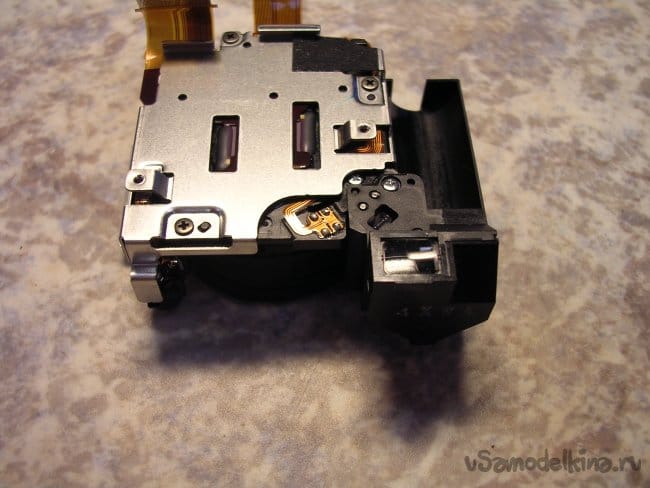

    Вот наконец добрался до объектива.

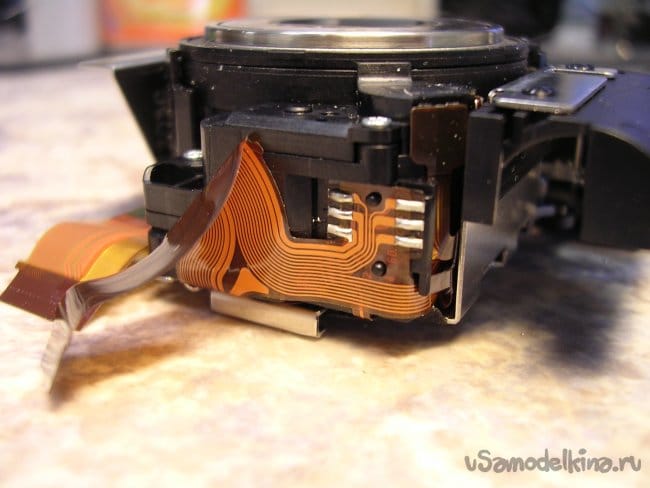

    Сбоку блок шестеренок редуктора. Еще раз тыкнул питанием в шлейф объектива.

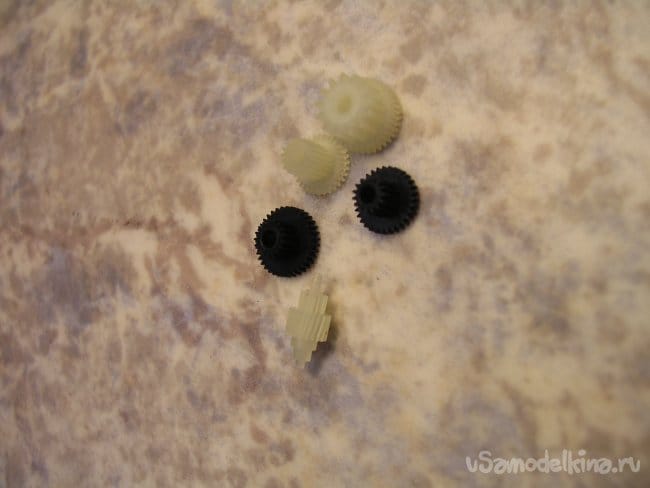

    Тоненько жужжит. Разбираю редуктор, все правильно срезаны первые две шестеренки от мотора. Первый баррель не пострадал.
    Заменяю для гарантии все шестеренки и собираю обратно.



    И еще разик подаю питание на шлейф, главное плюс с минусом не перепутать. Редуктор может рвануть в обратную сторону и есть вероятность повторного "краша" всех шестеренок. fool

    Готов фотоаппарат.

    Можно и чайку попить.
