    Задачка для экстрасенса. Ремонт фотоаппарата FUJI FinePix S2Pro

    Задачка для экстрасенса. Ремонт фотоаппарата FUJI FinePix S2Pro

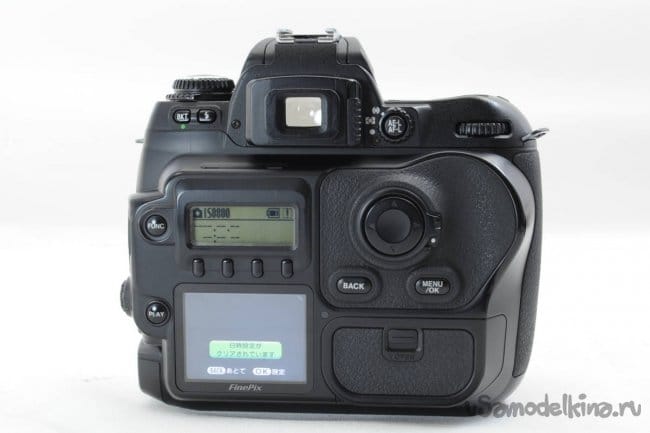

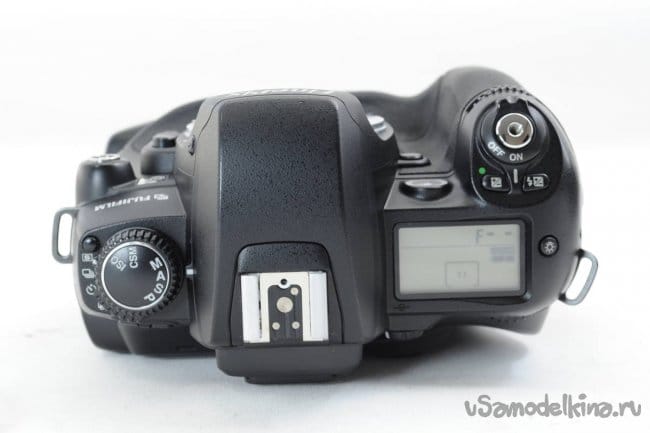

    Однажды мне пришел интересный ремонт, а именно в мои руки попался аппарат FUJI FinePix S2Pro.
    Чего пишут в интернете.

    Главные характеристики
    6 Мп APS-C CCD матрица
    100 - 1600 ISO
    1" экран
    Оптический видоискатель
    2 кадров в секунду
    Беспроводной
    142 x 131 x 80 мм, 850гр.

    Ценовая категория:
    Заменил: FinePix S1 Pro
    Заменён: FinePix S3 Pro

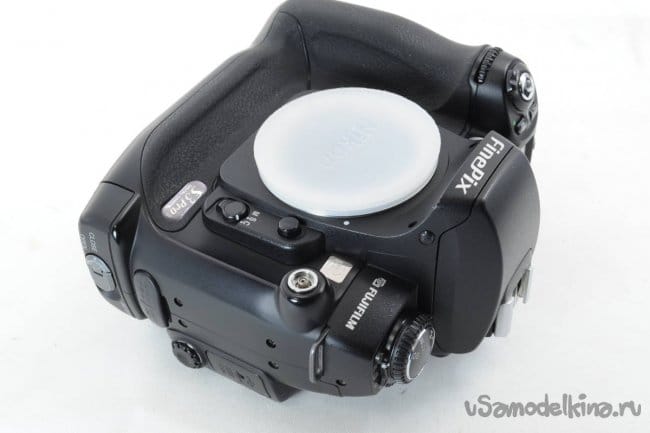

    Fujifilm FinePix S2 Pro – была предъявлена в широкую продажу в 2002 году. Интересная особенность на камере установлен байонет Nikon F, есть соответствующая надпись на лицевой панели корпуса. Сенсор имеет нестандартное расположение пикселей. На сенсоре только 6.17 МП, но камера, в силу необычного их расположения, интерполирует их до 12.1 МП, создавая снимки максимального размера 4256 X 2848.

    Есть еще несколько интересностей у этой совершенно замечательной камеры.

    Клиент жаловался на нестабильность работы практически новой камеры. Постоянно вываливались различные ошибки.
    Изначально не хотел браться за такой ремонт. ТО неизвестно, ЭТО не понятно. Камера сложная и чего там и где бродит по электрическим цепям.
    Девочка Светочка заявляет-клиент хочет рандеву с мастером.
    Ну Ё-моё, ладно.
    Надеваю новые белые перчатки, очки-пошел.
    В приемке мнется весьма эффектная дама, не сказать чтобы красива.
    Но видна порода и....ухоженность, леди короче.
    Да...крайне мало сейчас таких людей. Практически вымерли с царских времен я подозреваю.
    У нее студия, вот не знал.
    Вроде всех фотографов видел в городе.
    Клиенты в её творческую студию очередь стоят, ножками топчут.., а тут такая незадача.
    Но я тверд в своем решении...не буду брать...тем более сертификата Fujifilm у меня нет.
    Клиента жалко и его понимаю..а кто поймет меня когда в руках умрет аппарат.
    Чего скажу даме, до того как её любимый еще работал через раз, после ремонта стал хладным трупом.
    Разговариваем.

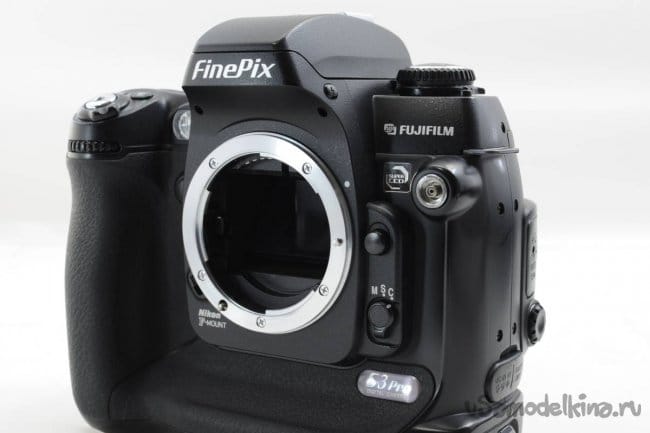

    У ее есть следующая модель Fujifilm FinePix S3 Pro, но не смотря на более продвинутый агрегат,не идет. Не чувствует она эту камеру, а со старичком все получается отлично (когда он работает конечно).
    Так и чего дальше?.

    Я не гарантирую положительный исход ремонта.
    Аппарат может совсем отказать.

    Дама держит в руках эту весьма увесистую штуки и продолжает разговор.
    Протягивает мне и автоматически беру его в руки!!
    Какая ошибка!! smiles
    Если кто соображает в психологии поймет. Мне тоже приходится быть психологом по нужде, стараюсь все делать правильно.
    И такой прокол.
    Теперь точно придется помочь клиенту. Продолжаю разговор, при каких обстоятельствах начались глюки, чего и как было. Может удастся нащупать причину такого поведения камеры.

    В творческой командировке во Вьетнаме аппарат вместе с владелицей пробыл пару месяцев.

    Есть!

    Влажность 100%, температура под +30. Джунгли, обезьяны, тропики короче.
    Может контакты?.
    Приходим к соглашению, если ремонт удастся это будет стоить...
    Если аппарат умрет, леди претензий ко мне не имеет.
    Уныло потащился на рабочее место, давно я так не влипал.
    И чего видим.



    Держу в руках такой замечательный аппарат, к стати мне он тоже нравится. Начинаю гонять по тестам, все правильно, периодически выскакиваю ошибки, иногда аппарат зависает. Вывести его из такого положения можно только через отключение. Контакты это конечно, может и коррозия, но в конструкции есть блок вспышки, если чего бабахнет по всем платам пройдется, напруга почти 350В.

    Начинаю с предосторожностей, отключаю, извлекаю блок батарей, откладываю до завтра. За сутки конденсатор просядет прилично, но все-таки есть надежда что в нуль.
    И настал день, нужно начинать.

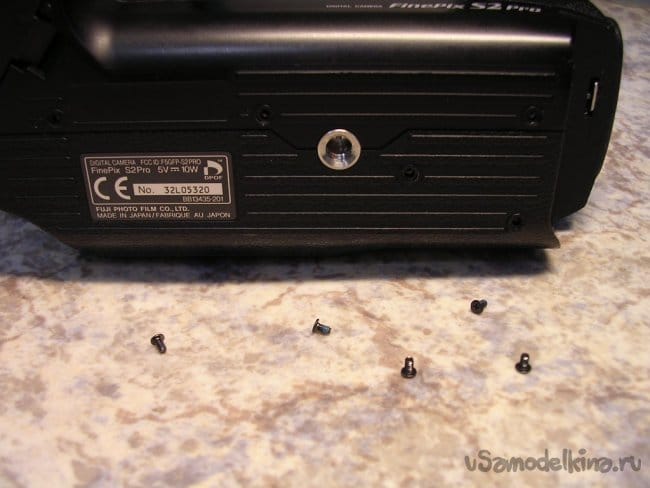

    Бодренько откручиваю болтики крепления панелей корпуса.

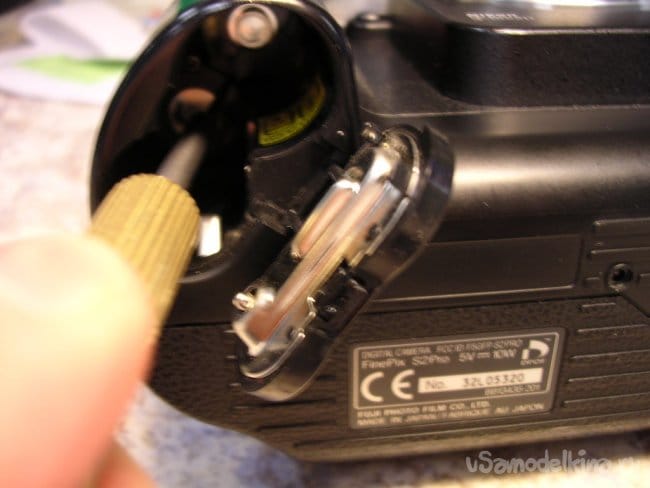

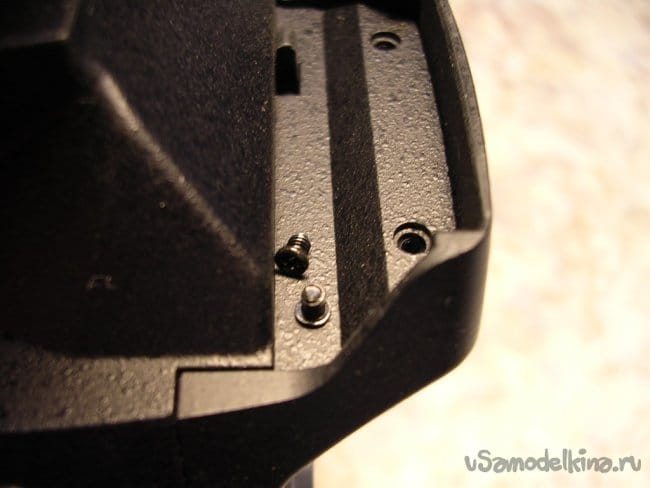

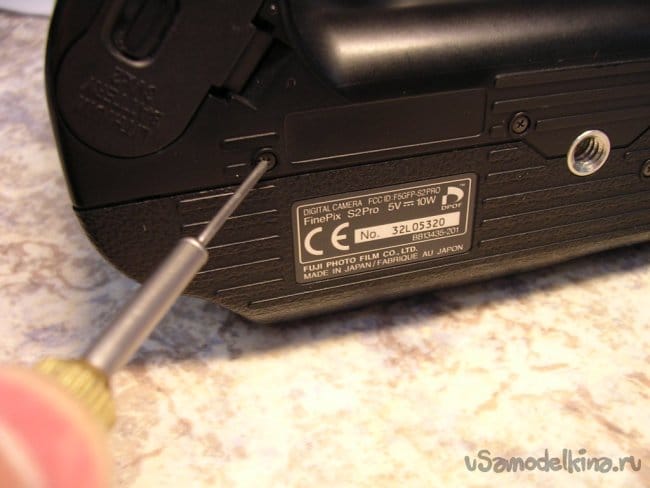

    Хитрый болтик в батарейном отсеке.
    Стоп.
    Откуда знаю? Про болтик, не разу не разбирал такой агрегат.
    Мистика.

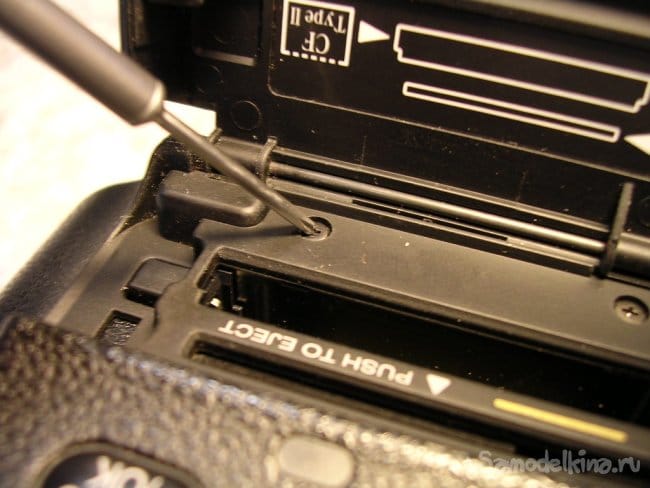

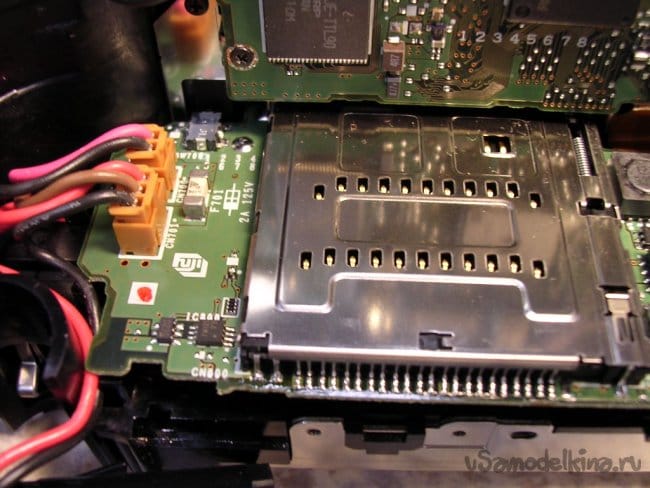

    Парочка в районе слота карт памяти. Именно карт, есть возможность использовать несколько вариантов в этом аппарате.

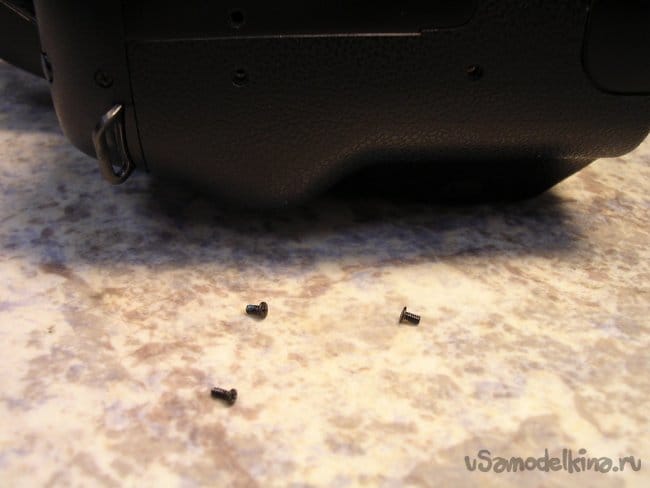

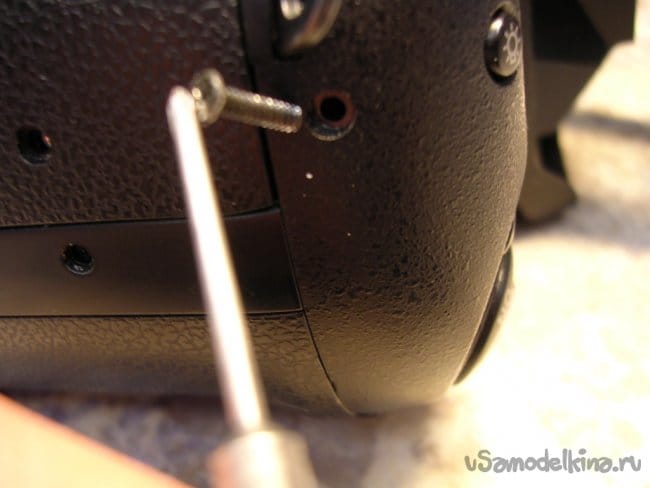

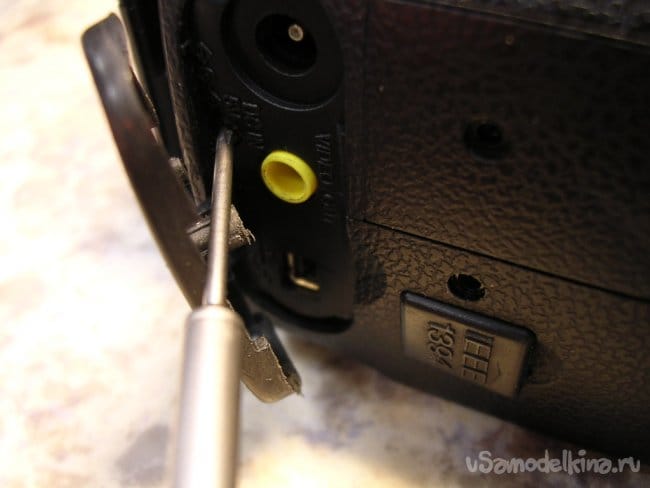

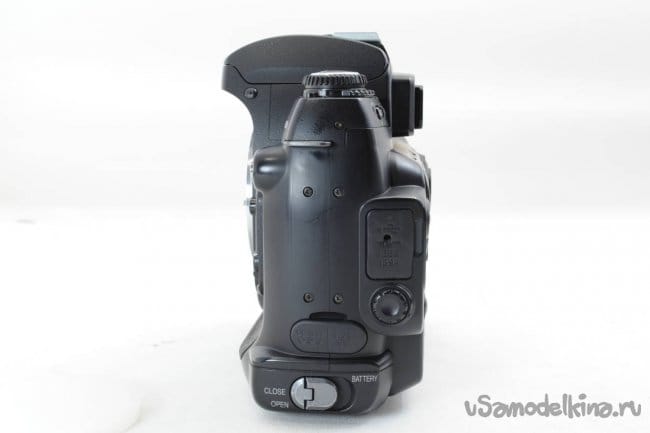

    На боковой грани и в районе разъемов.

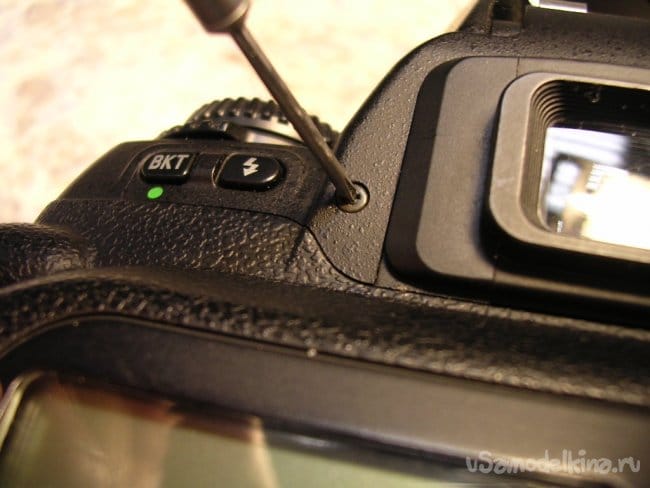

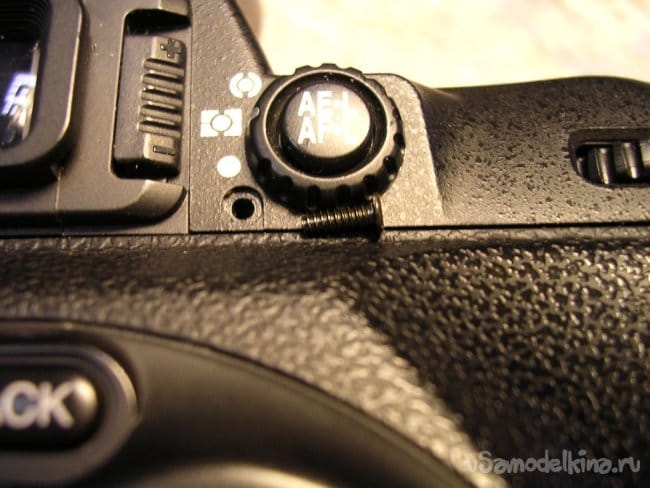

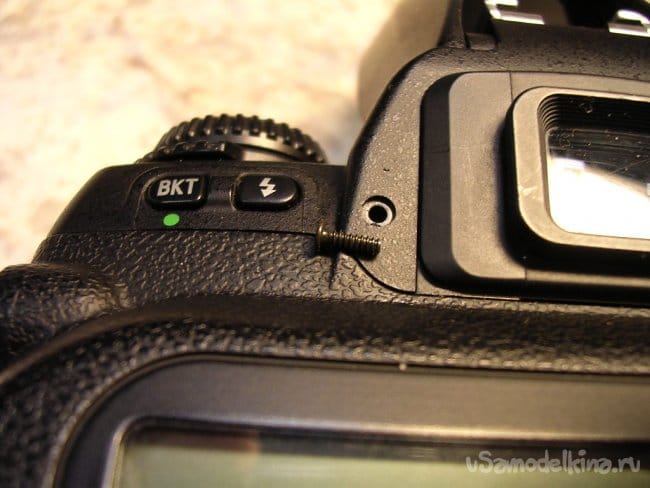

    Вокруг видоискателя.

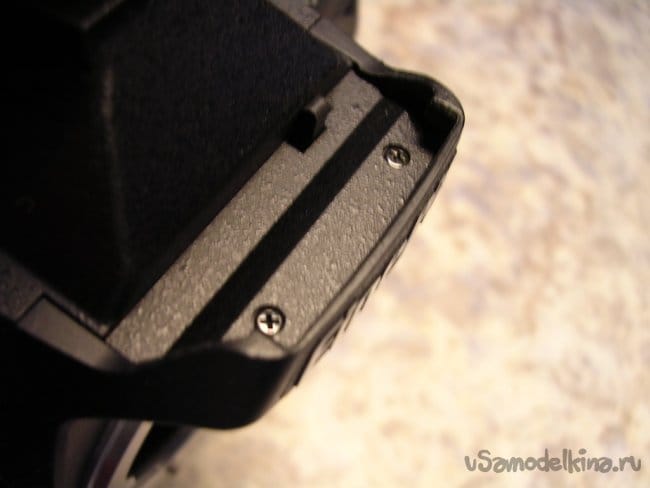

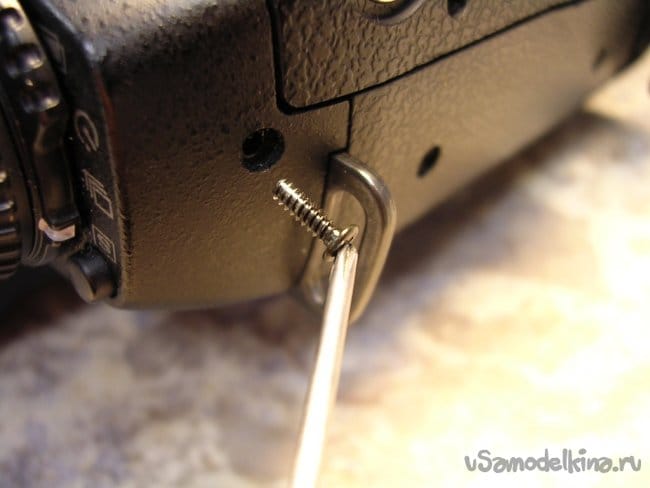

    Около ушек крепления ремня.

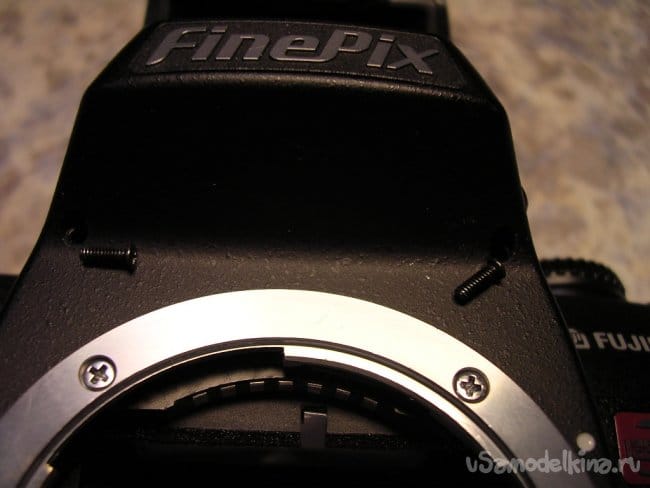

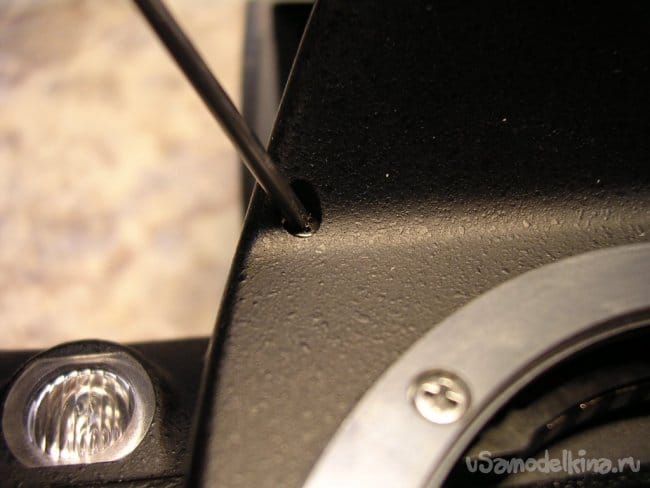

    Фронтальная поверхность под подъемным блоком лампы вспышки парочка.

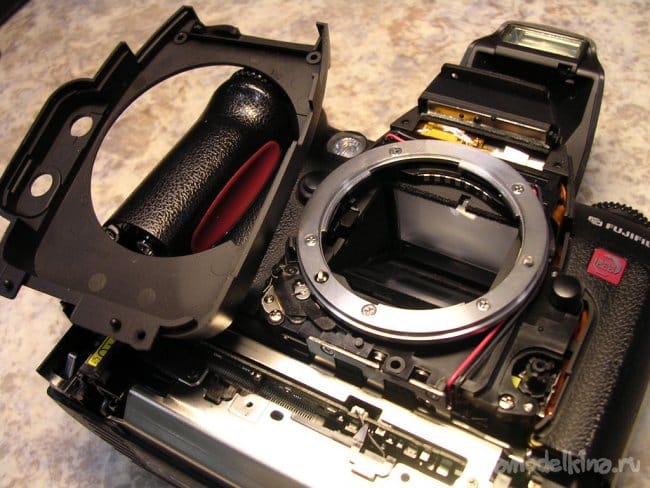

    Блок лампы вспышки закрыт, вставляю кусочек пластика в щель и отклоняю защелку. Кобра поднята.
    Да что такое, даже не думал где эта пипочка, руки сами нашли.
    Чем дальше, тем интереснее.

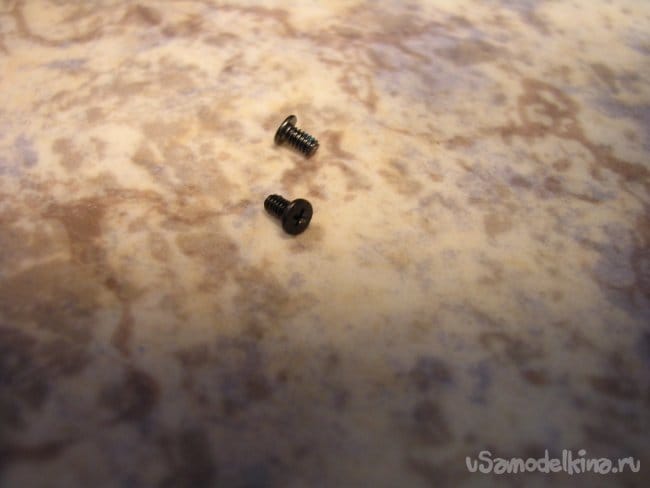

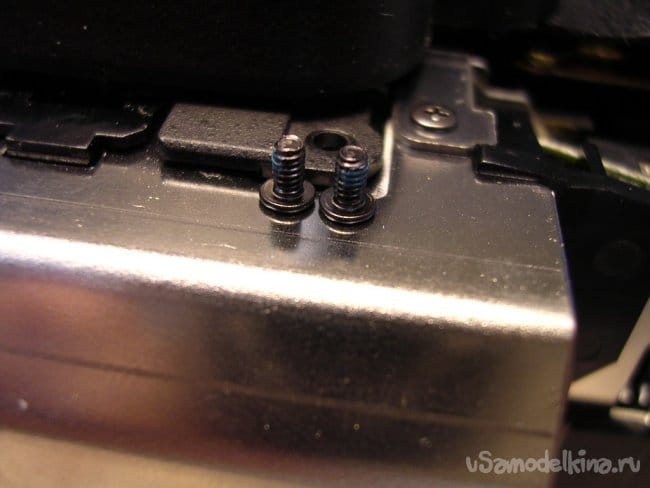

    Еще парочка малюсеньких болтиков.

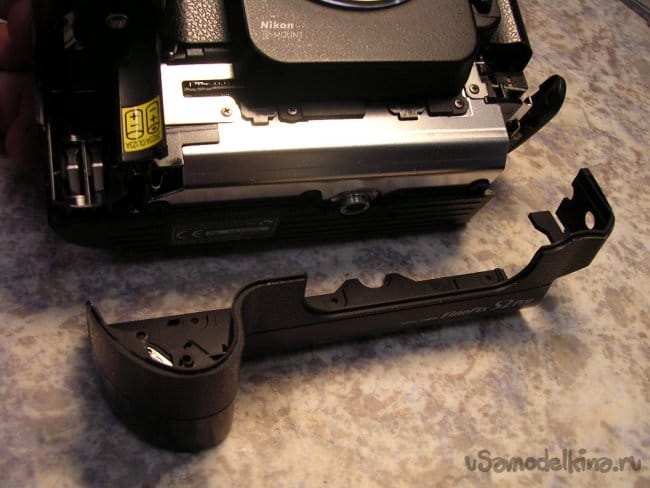

    Снимаю нижнюю панель фронтальной части корпуса, обнажился металл батарейного отсека.

    Снимаю декоративный защитный кружок на переключателе, под ним болтик крепления.

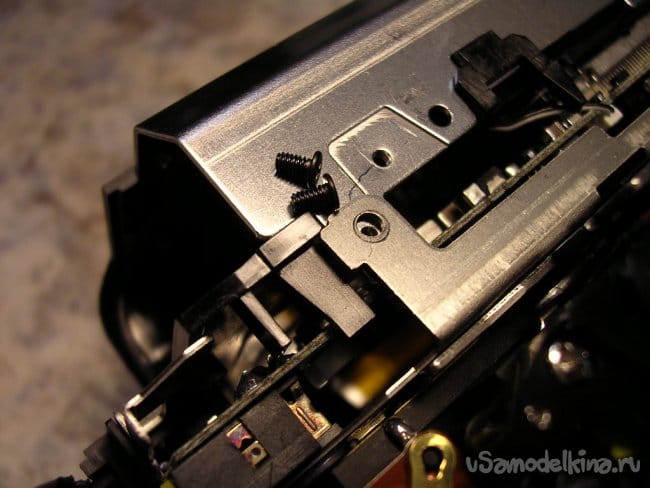

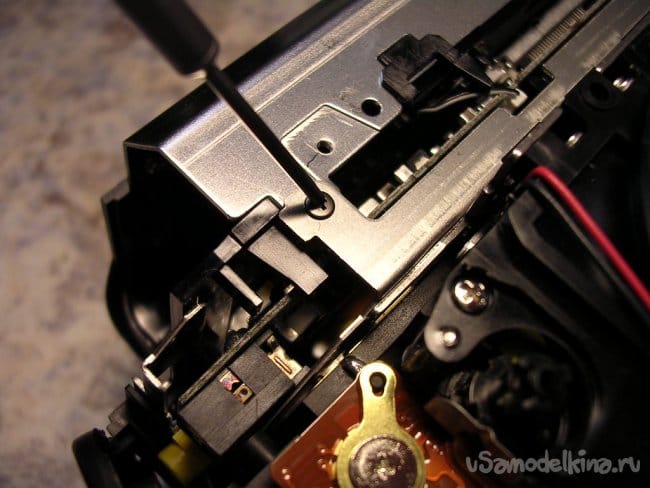

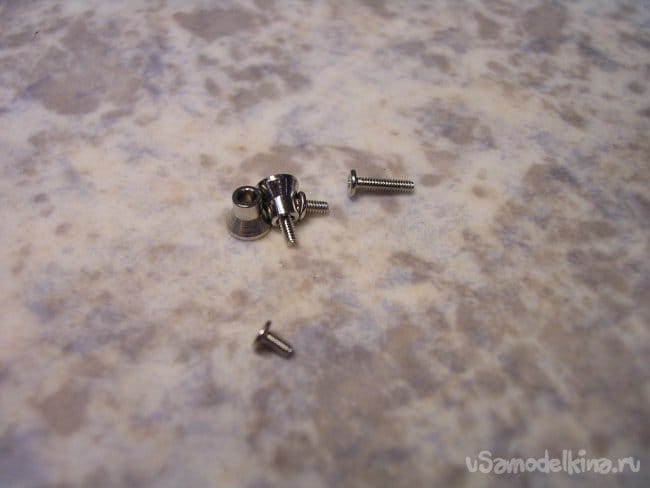

    Еще кучка болтиков и вторая часть фронтальной панели корпуса снята.

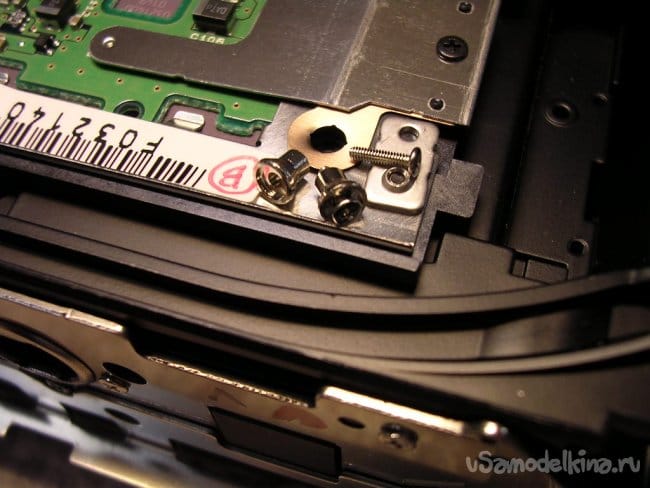

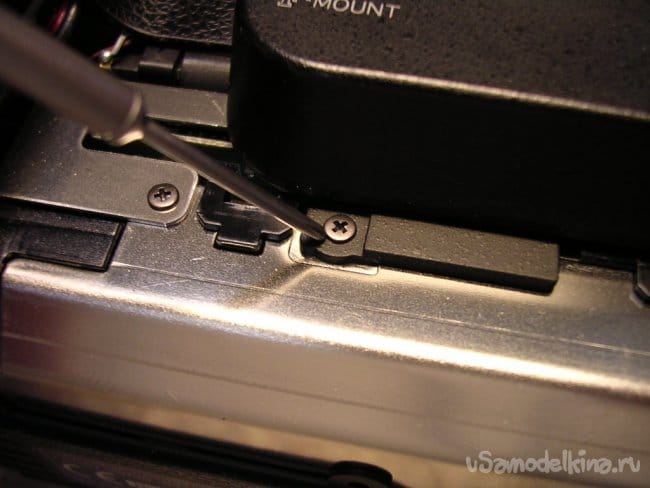

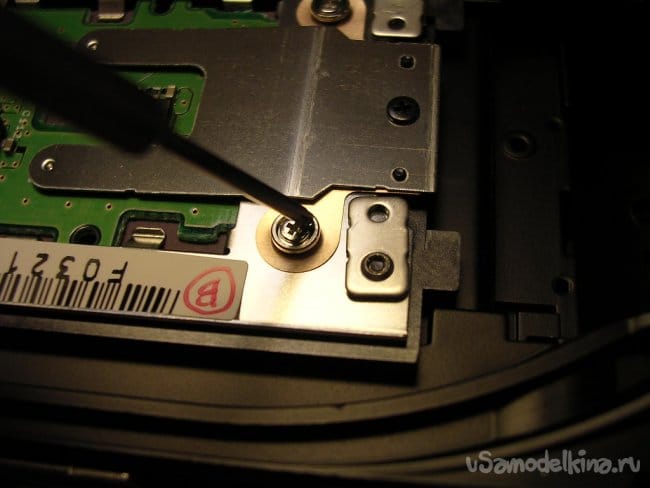

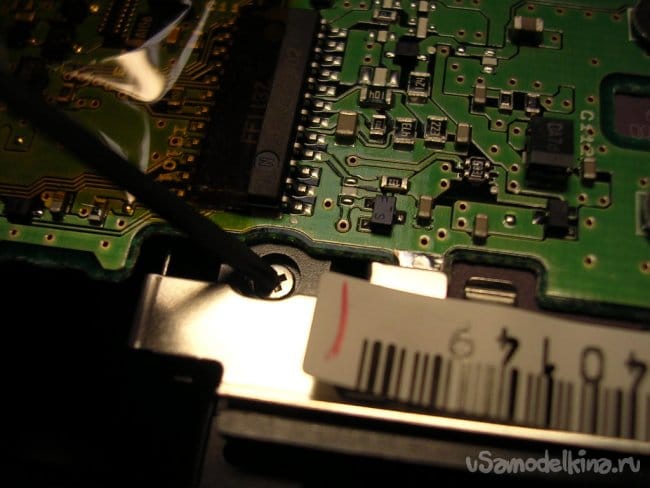

    Раскручиваем железячки внизу.

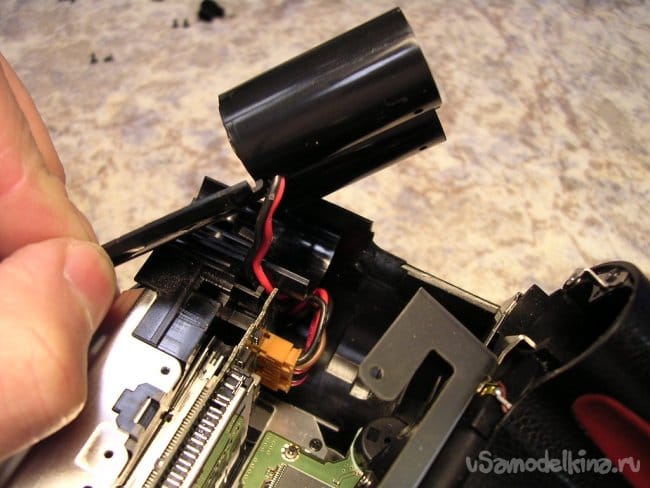

    Батарейный блок и размыкаю разъем питания.

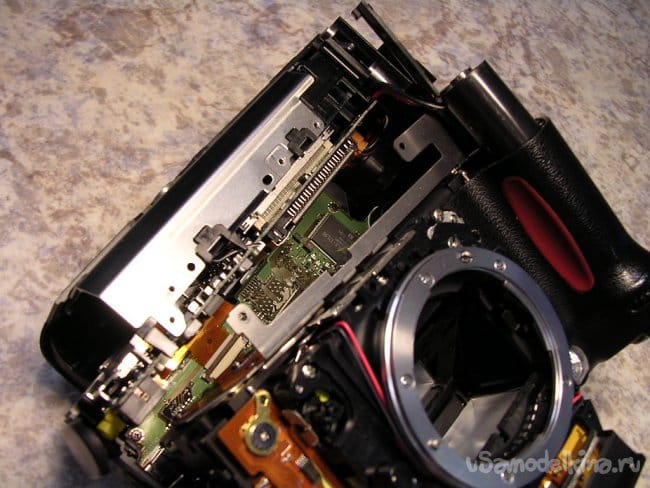

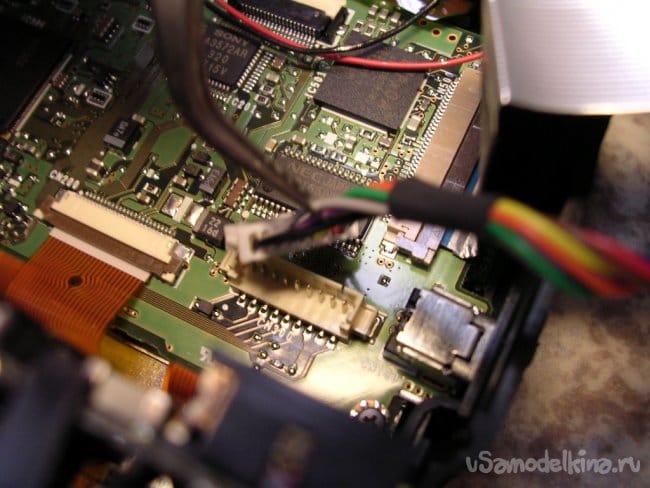

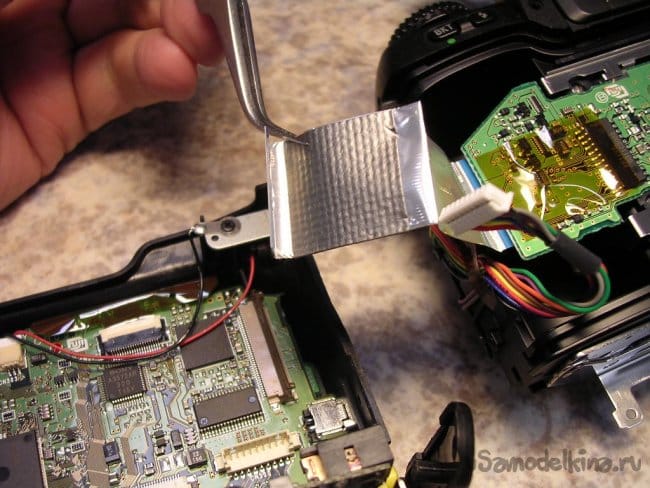

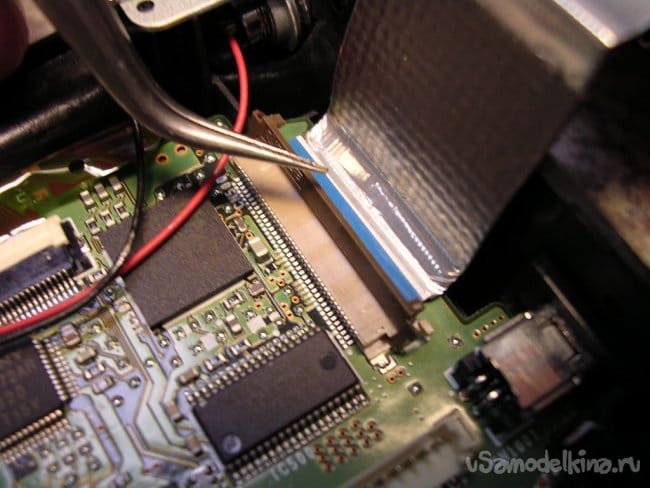

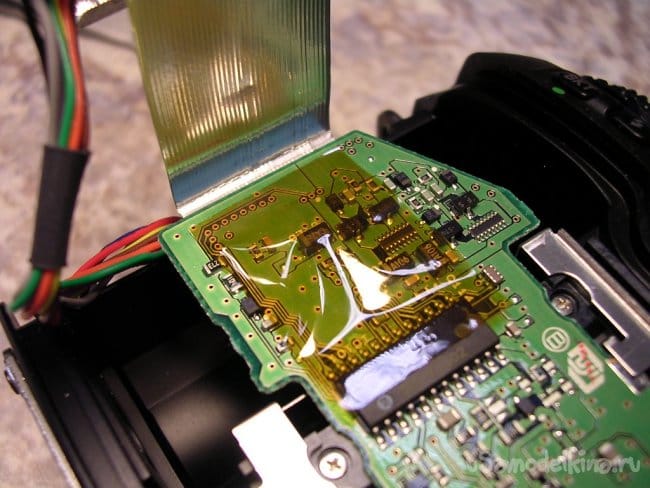

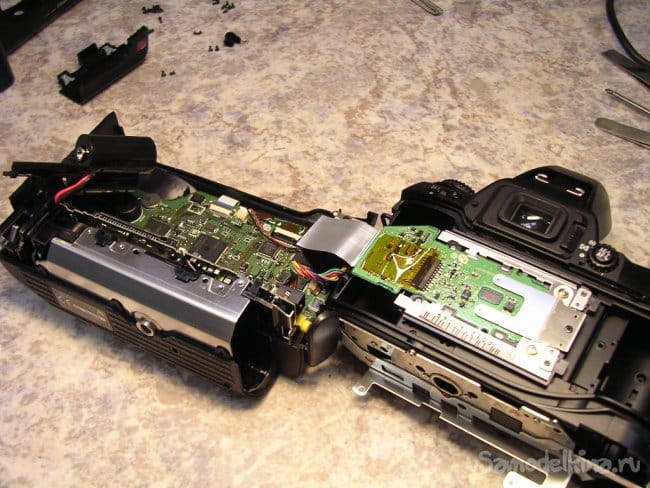

    Снята почти половина плат в задней части корпуса и снизу, вынимаю провода из разъемов и шлейфы.




    Ага, контакты внешних разъемов окислены.

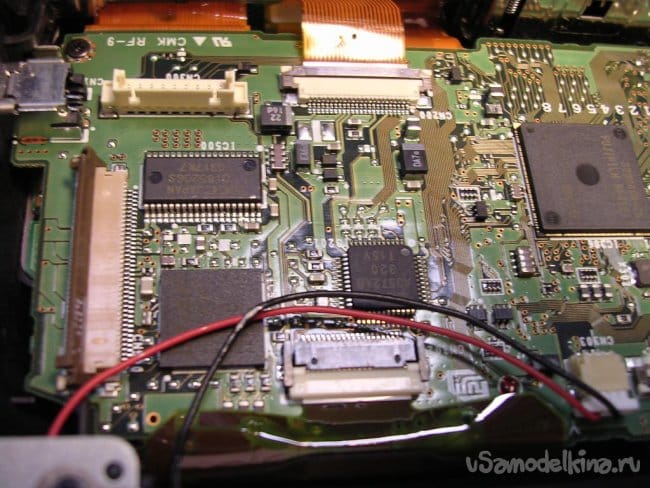

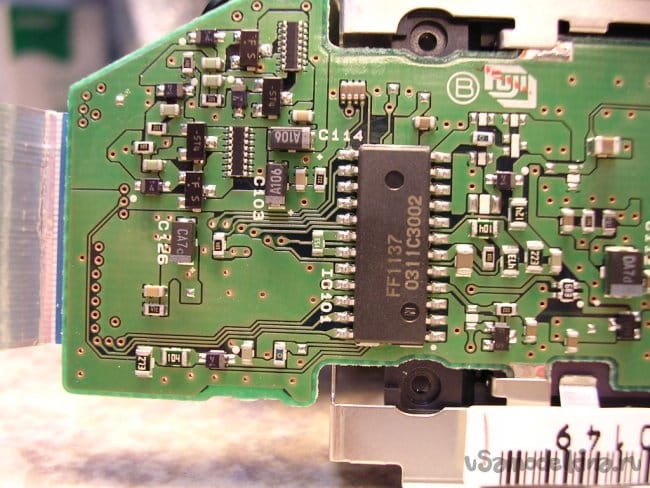

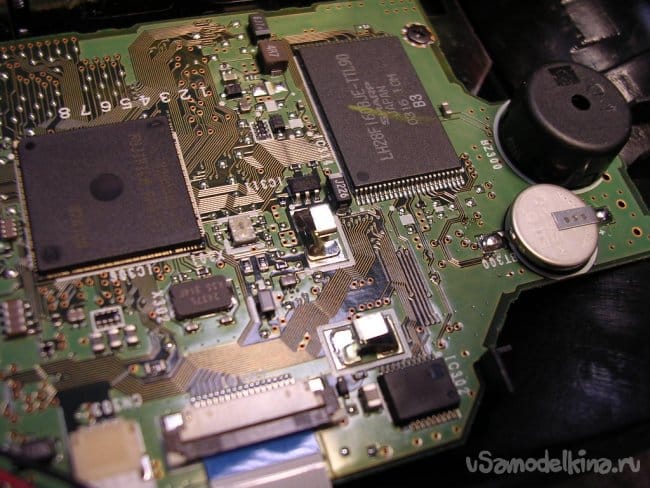

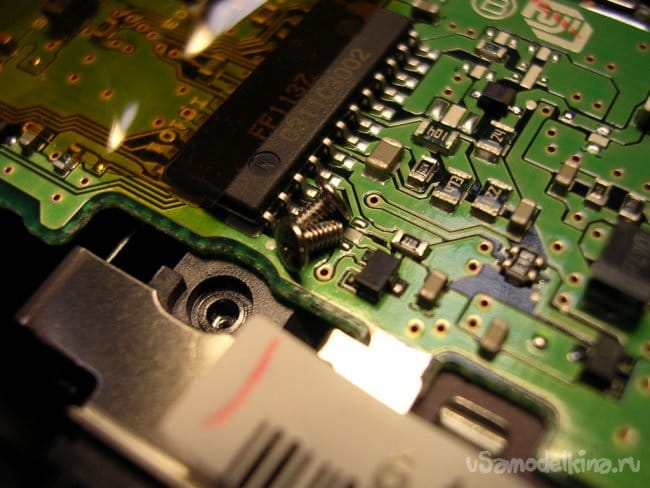

    На платах легчайшая коррозия, как вуаль.
    Вот он коварный вьетнам!

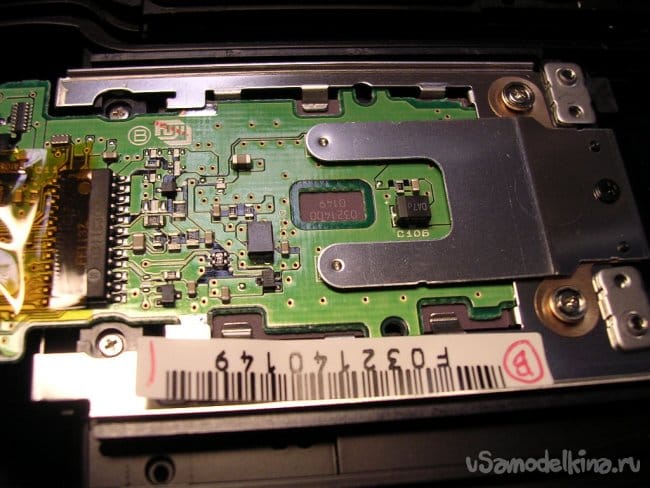

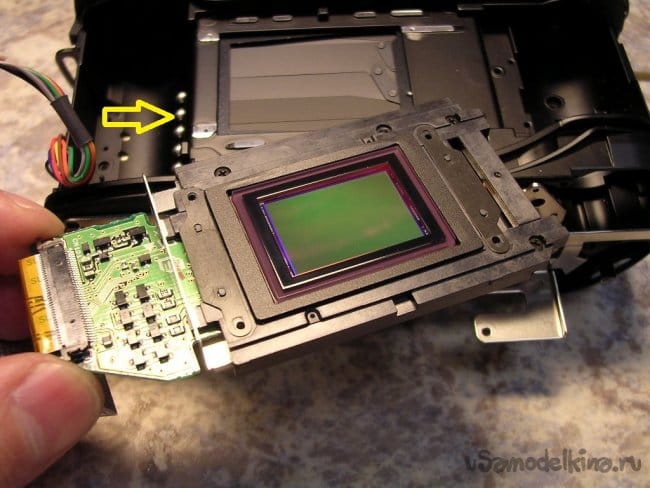

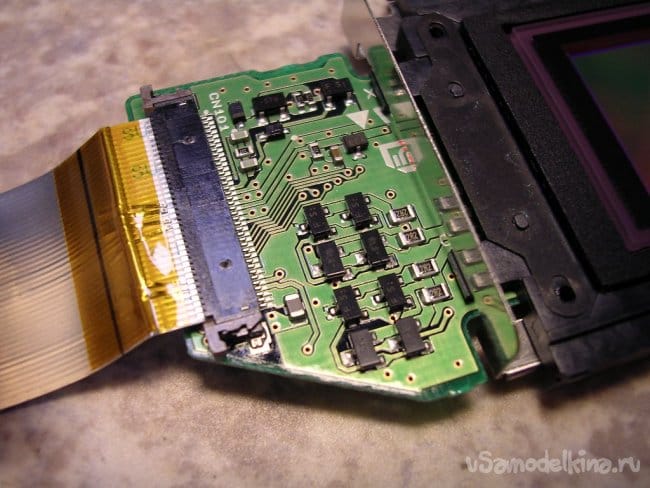

    Очень осторожно снимаю матрицу.






    Какая картина!

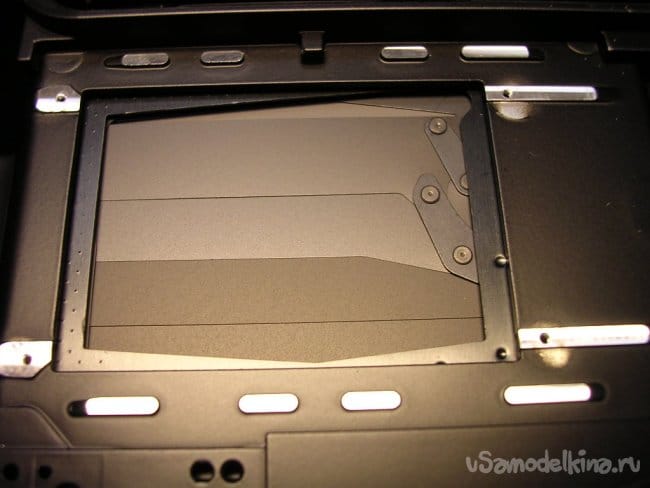

    Матрица и затвор, два шедевра, электронный и механический.



    И опять на платах вуаль коррозии.



    Разбираю все в кусочки, заряд с платы вспышки за сутки стек.
    Ну и ура.
    Осторожно промываю все спиртом.
    В экстазе ремонта не обратил внимание на конструкцию фотоаппарата. Возвращаюсь назад.


    Видите, это же фильмовой канал для пленки!
    Справа бабина намотки, слева ниша для катушки, даже контакты определения айсо!
    Шедеврально!
    Взяли за основу пленочный аппарат, навесили матрицу и установили все платы управления в задней крышке, и внизу!
    А зачем изобретать, механика затвора с течении ряда лет и модернизаций пленочной камеры отработан до совершенства, блок вспышки тоже баз изменений.
    Я поражен.
    Многовато сюрпризов в этом заказе, начиная с элегантной дамы. yes
    Промыл на несколько раз спиртом все платы, высушил. Особое внимание уделяю разъемам и шлейфам.
    Собираю, гоняю по тестам.
    Работает.
    Но чего-то в сомнении, прошу Светика отодвинуть срок еще на сутки, пусть отлежится. Завтра рано по холодку проверю еще.
    И настал третий день.
    Сажусь за стол, лежит фуджик. Проверяю питание включаю , начинаю гонять по тестам. Все работает.
    Можно отдавать.

    Парочку дополнений.

    Прошло несколько дней, приемщица приносит коробочку-"Вам подарок".
    И прям сияет вся.
    Чего за подвох?

    Картина Климта-"поцелуй"
    Ага не утерпела, подглядела.

    Через год примерно попал в руки пленочный фуджик....
    Вот куда матрицу влепили!







    Подарочек.
    Совместимость дисплеев различных моделей аппаратов Fujifilm.
    Fujifilm A345, A350
    Fujifilm A400, A500
    Fujifilm A800, A900, A820, A610, A825, A805
    Fujifilm E500, E510, E550, F440, F450
    Fujifilm J10, J12, J15
    Fujifilm S5700, S5800, S8000 FD, S8100 FD
    Fujifilm A600, A700
    Fujifilm A203, A303
