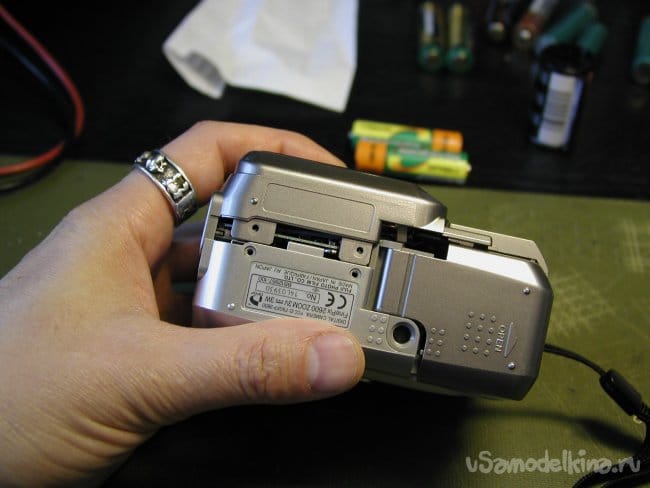

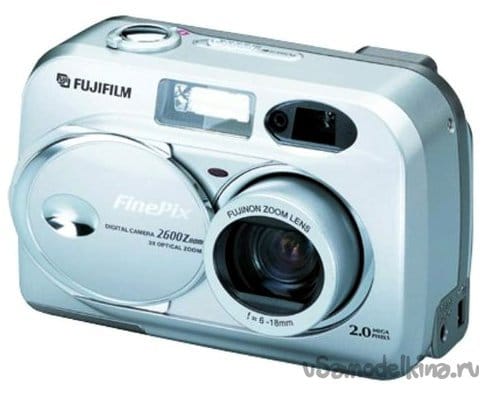

Возникла нужда в неполной разборке небольшого фотоаппарата Fujifilm FinePix 2600.

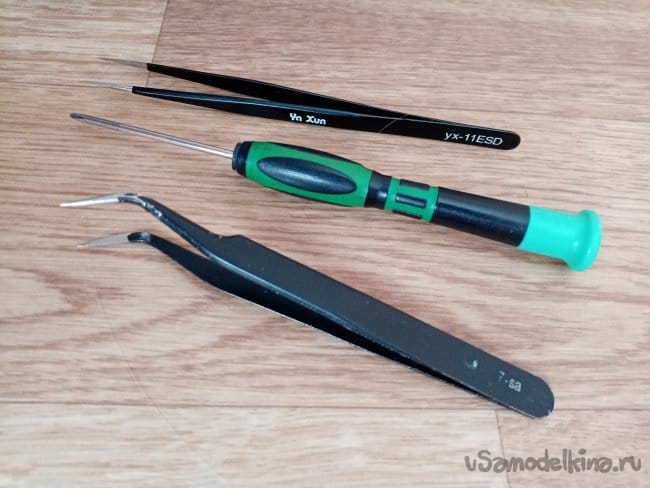

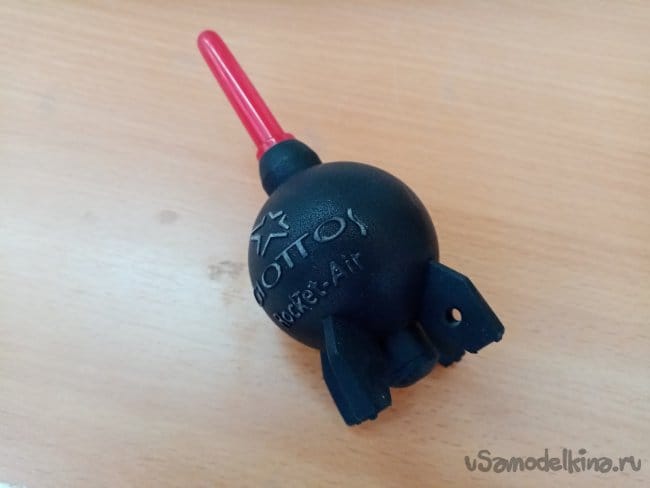

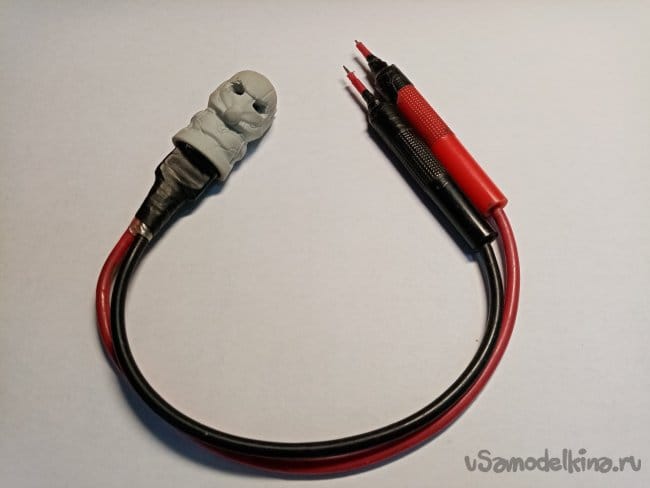

Приготовил инструмент.
Начинаю раскручивать страдальца с неплохим зумом к стати.

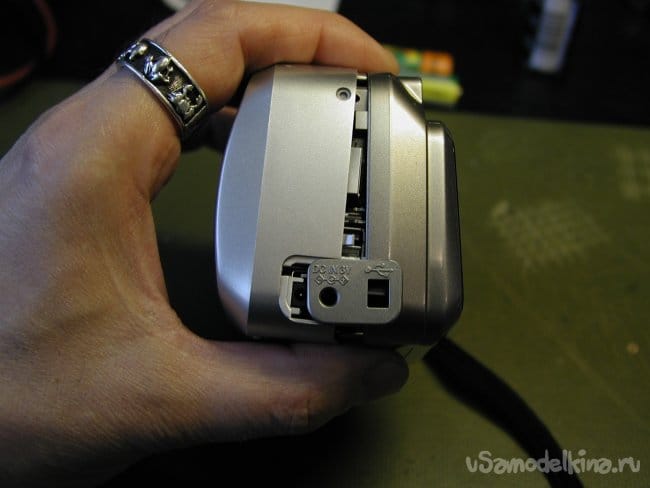

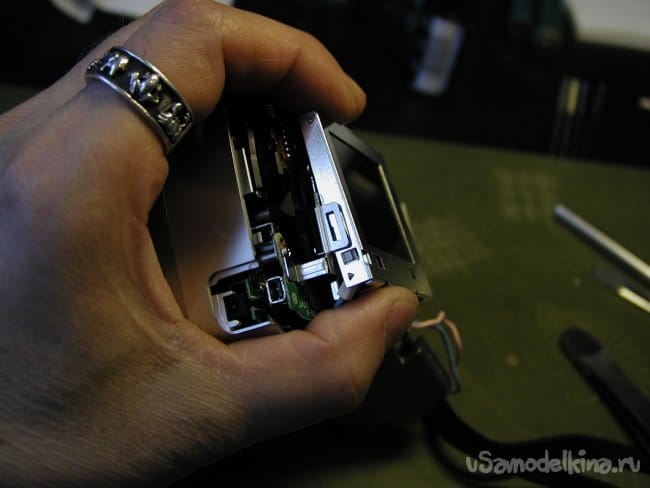

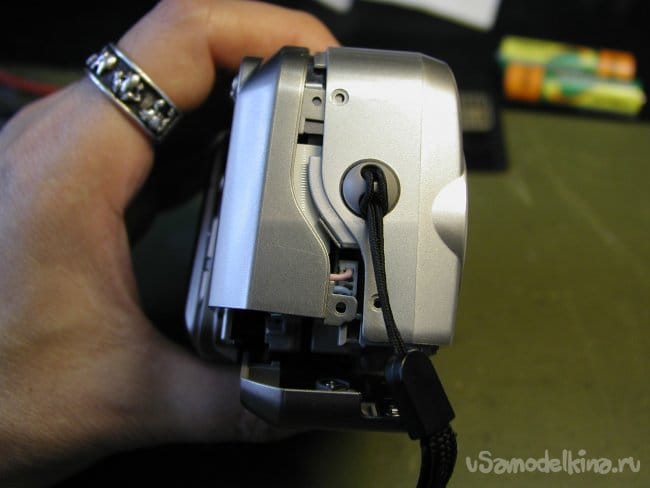

Для начала болтики крепления фронтальной и задней панели корпуса. И аккуратно размыкаю корпус.

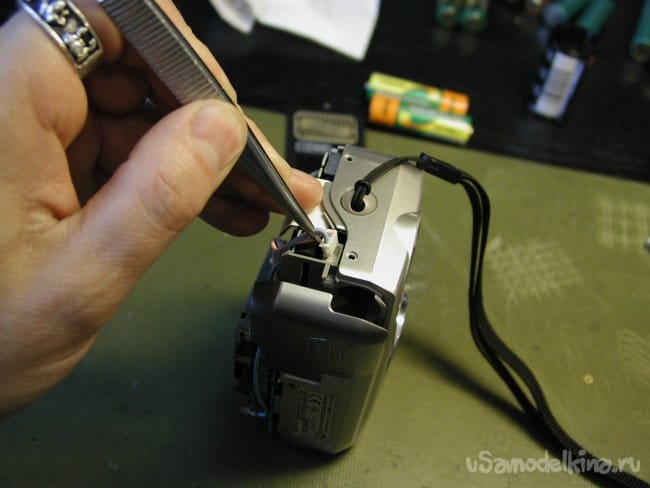

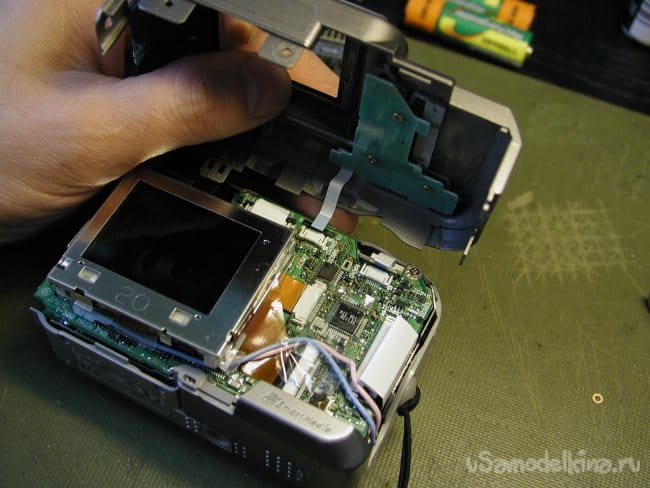

Осторожно шлейф управления на кнопки задней панели.

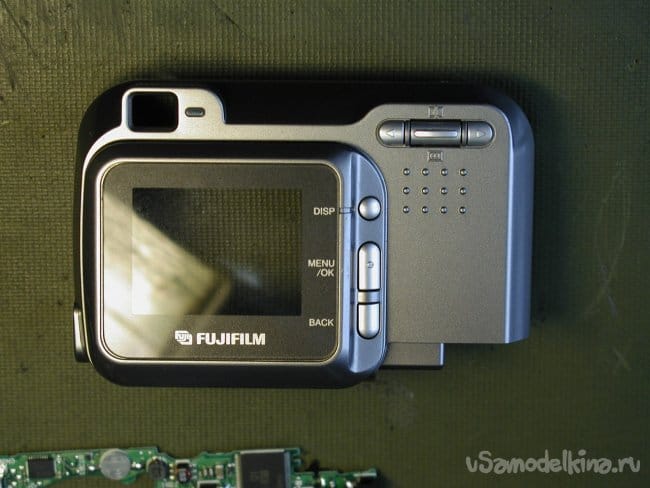

Разомкнул разъем, теперь можно снять.
Контакты шлейфа питания дисплея.

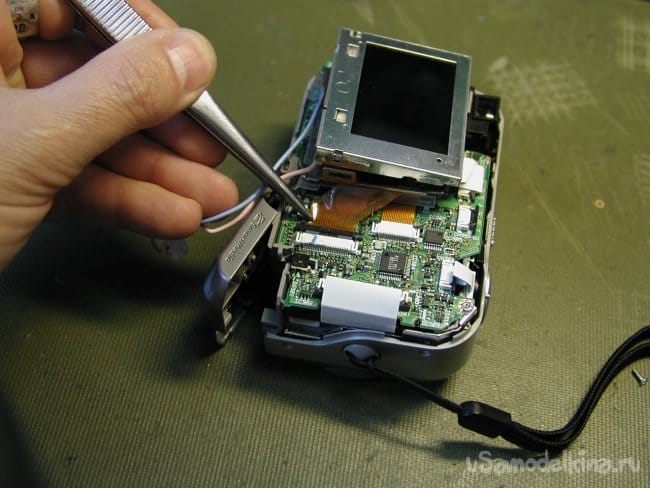

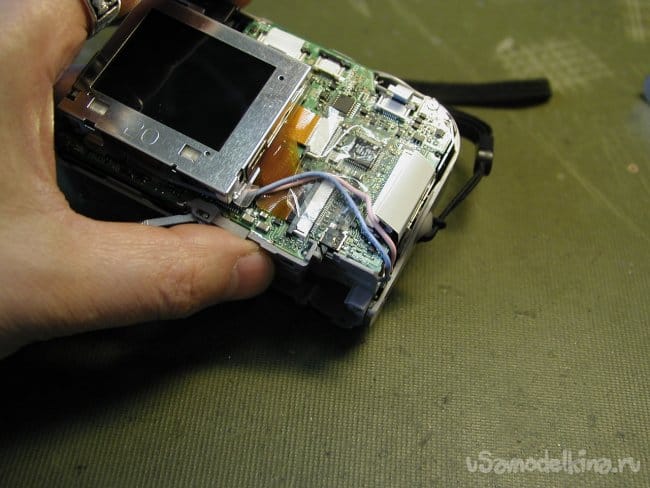

Отщелкиваю рамку дисплея с контактов.

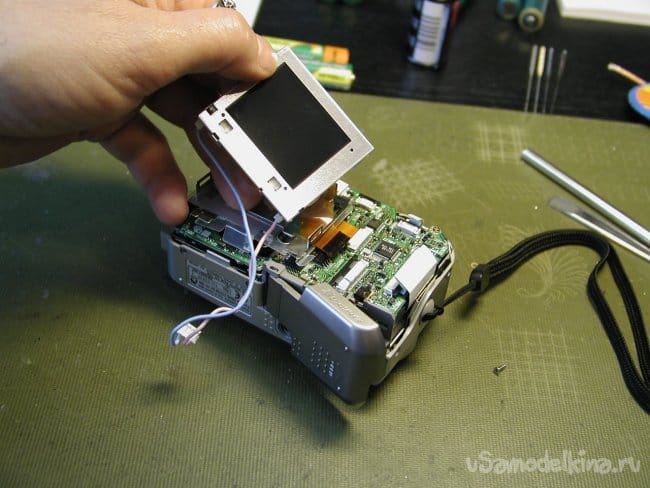

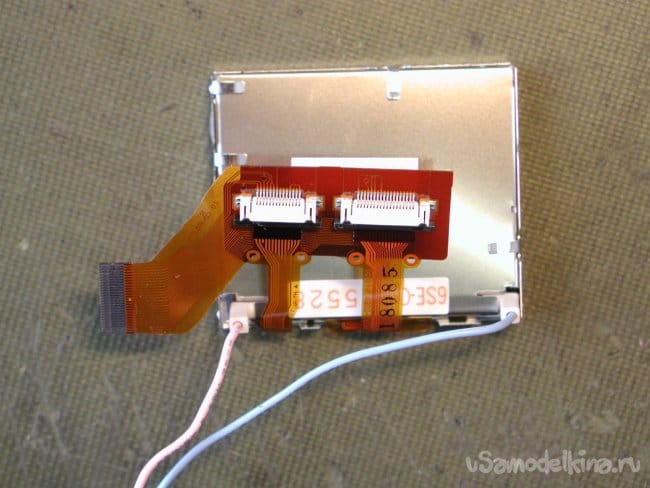

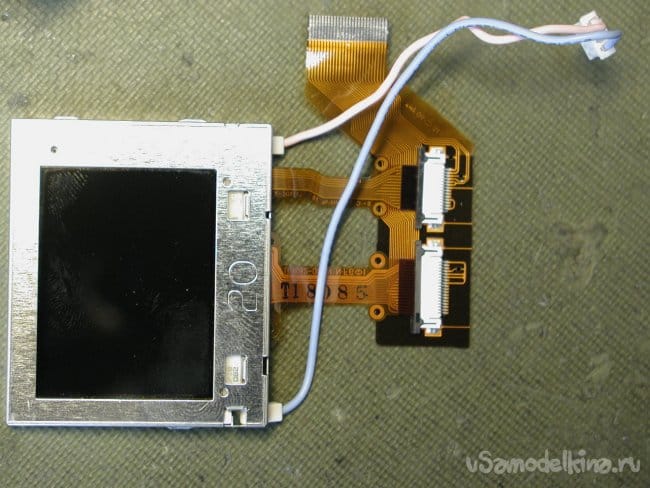

Шлейф дисплея отсоединен можно снимать.

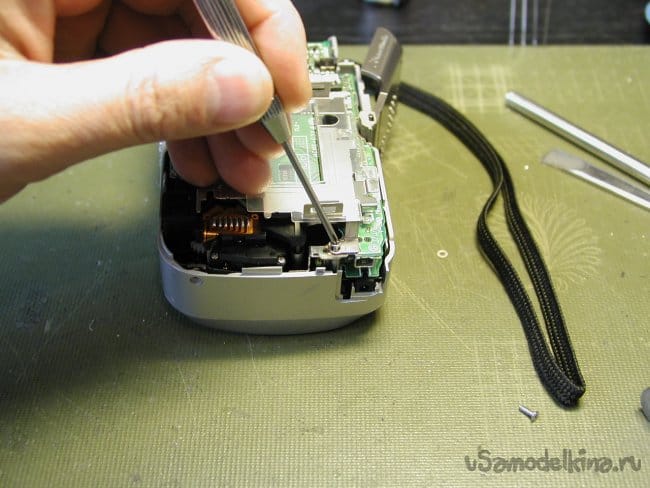

Откручиваю винты крепления шасси дисплея.

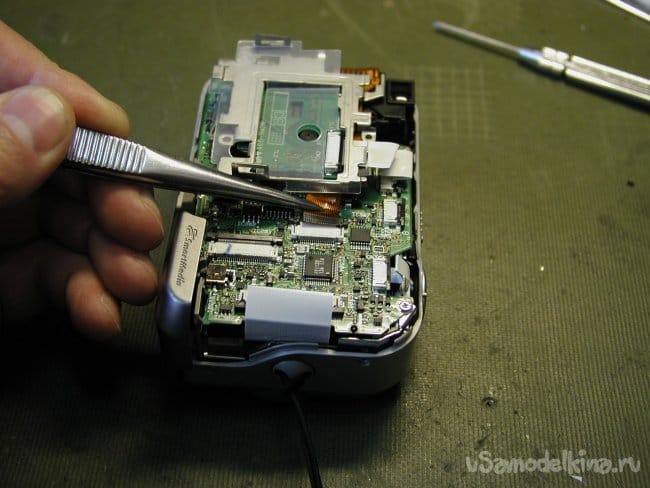

Под шасси несколько хитрых шлейфов, но уже принадлежащих объективу.

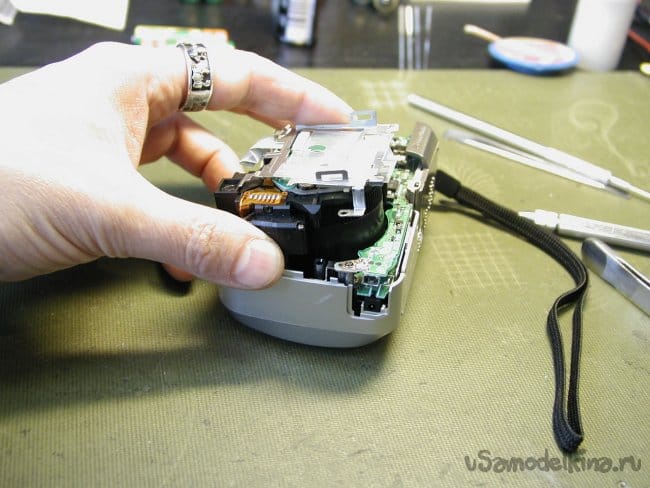

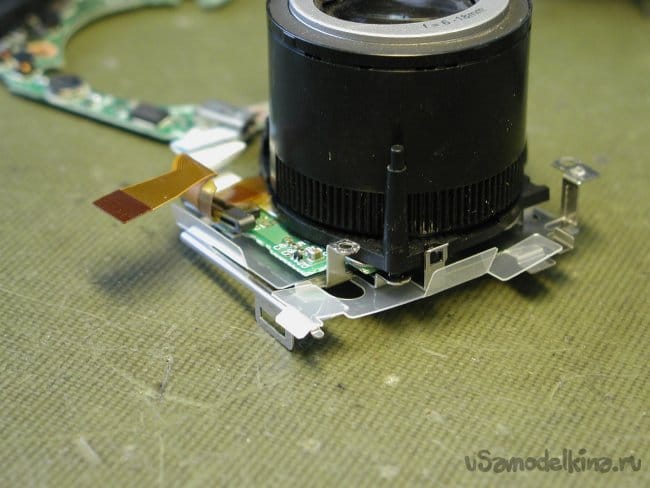

Демонтирую зумовский объектив вместе с железякой шасси.

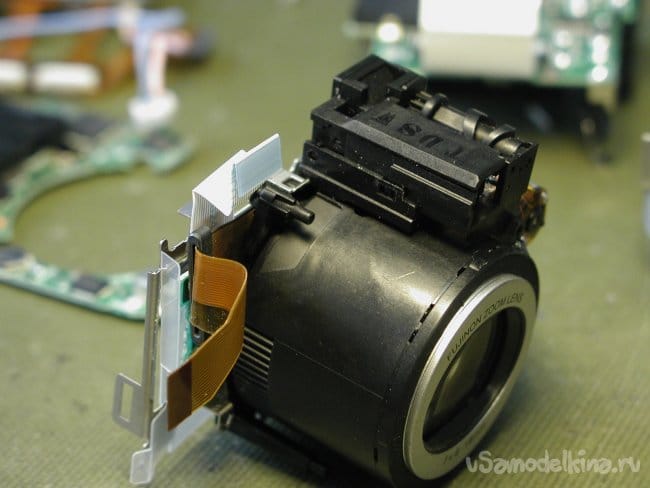

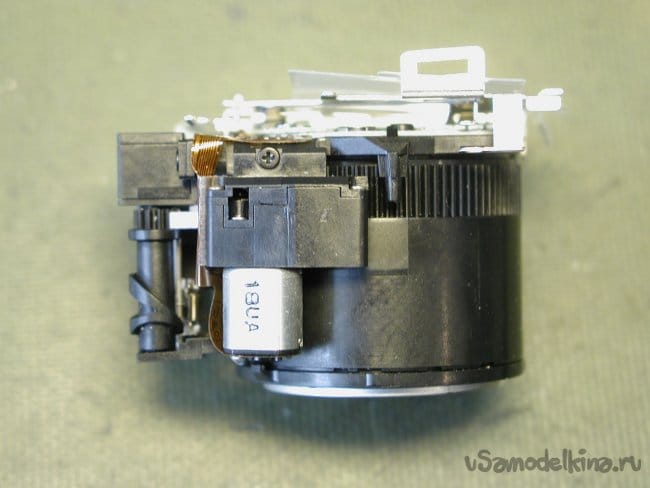

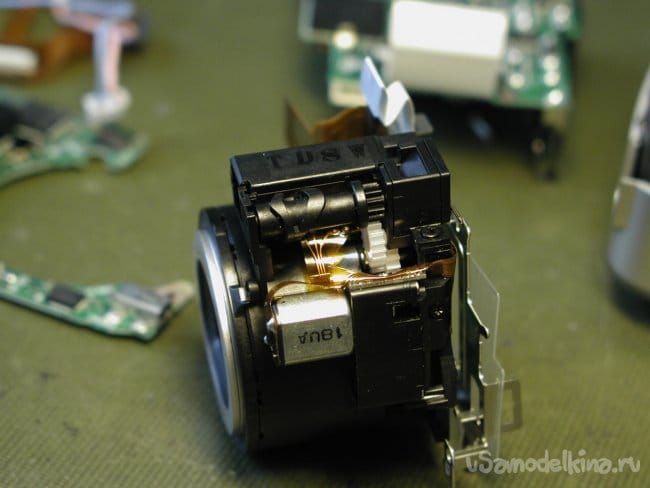

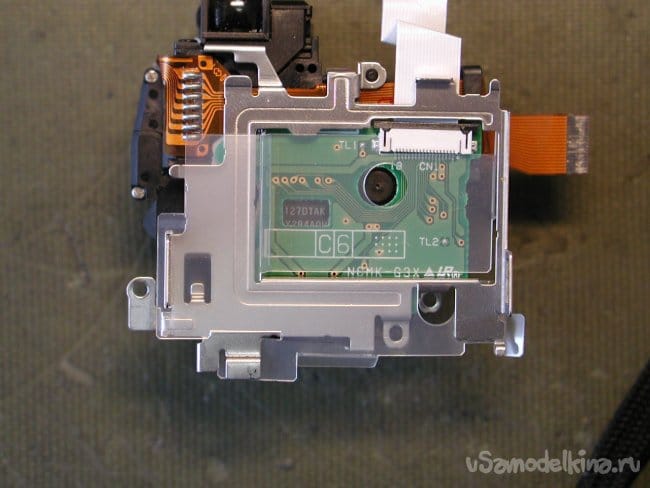

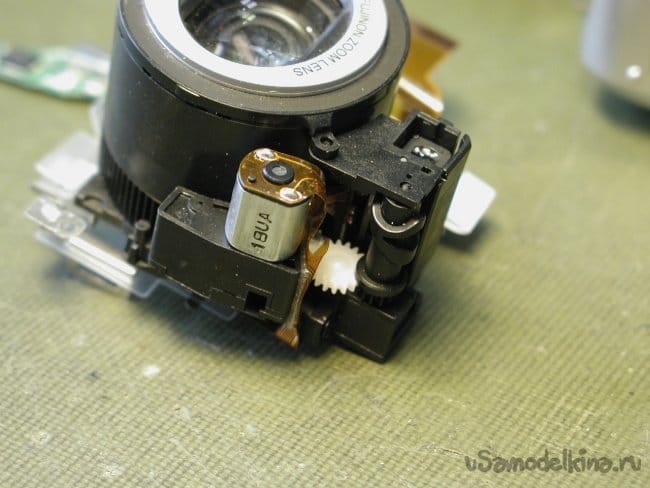

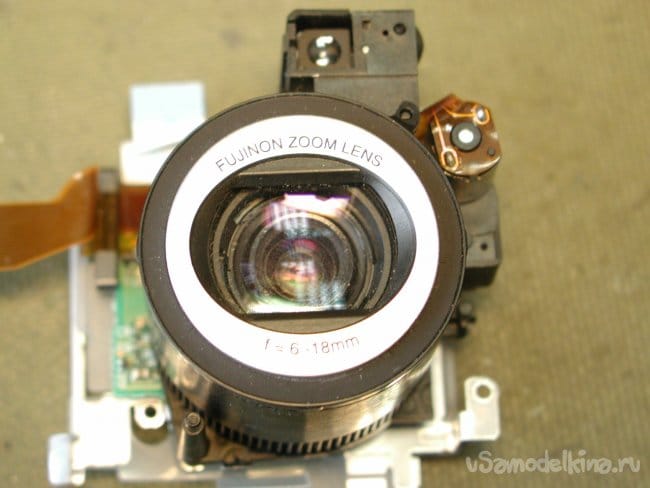

Несколько снимков самого объектива, для лучшего понимания конструкции.
Аверс, реверс, три четверти, контражур

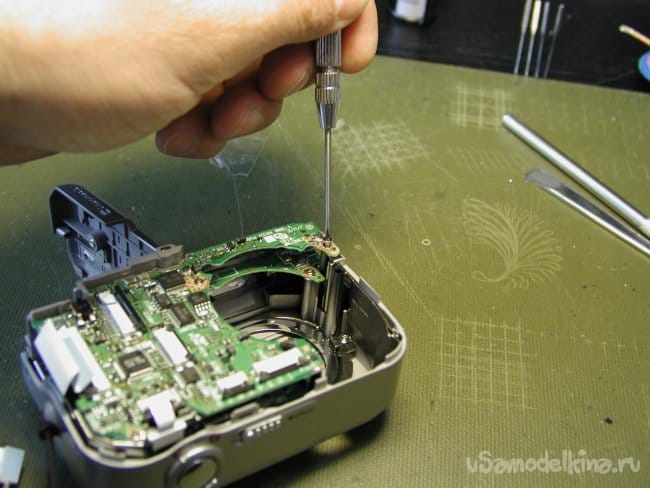

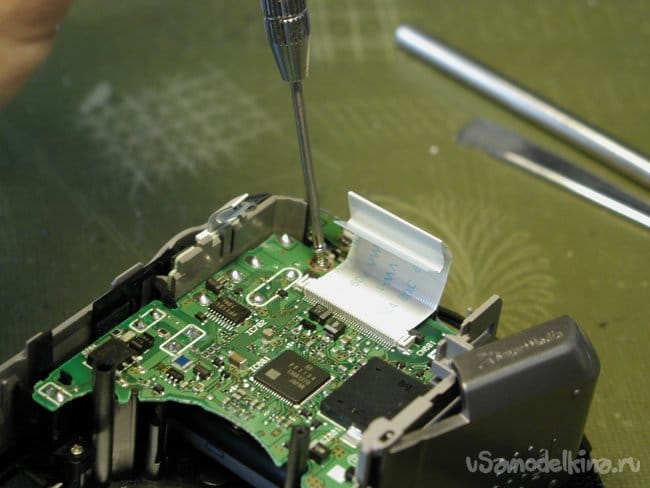

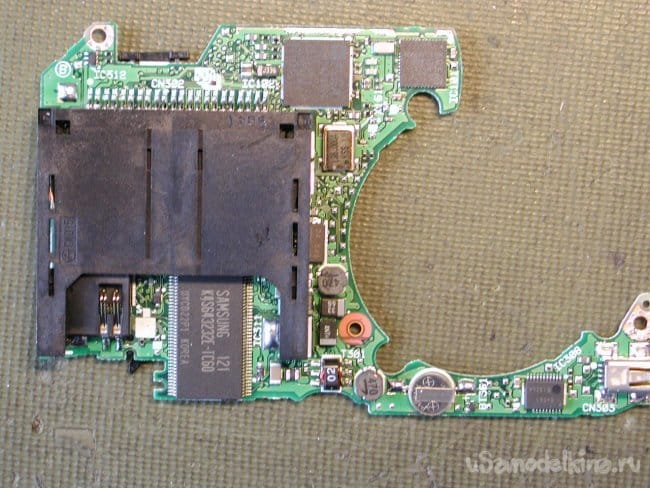

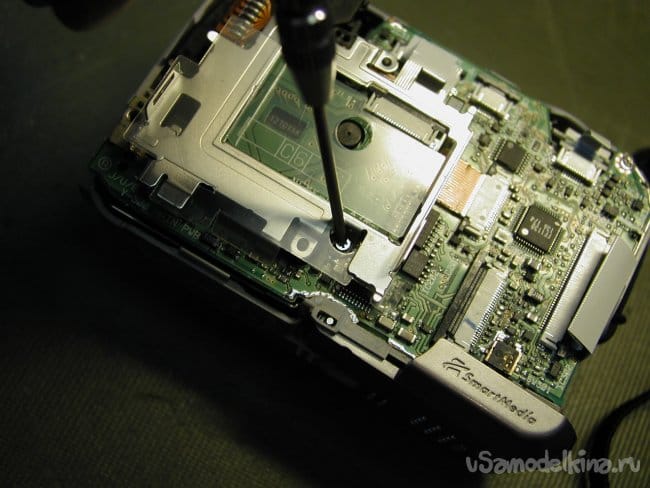

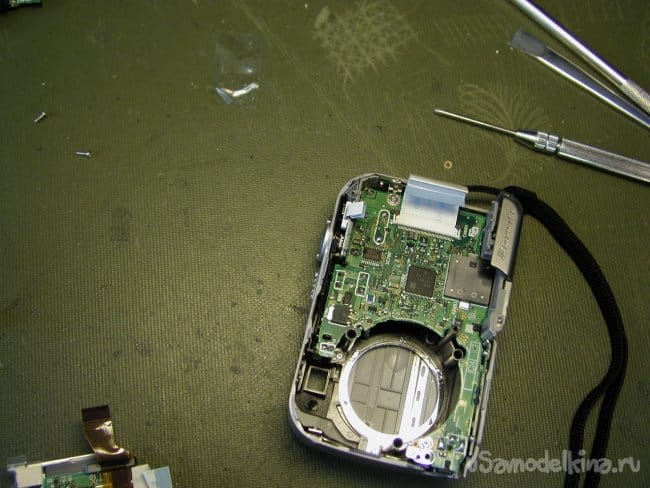

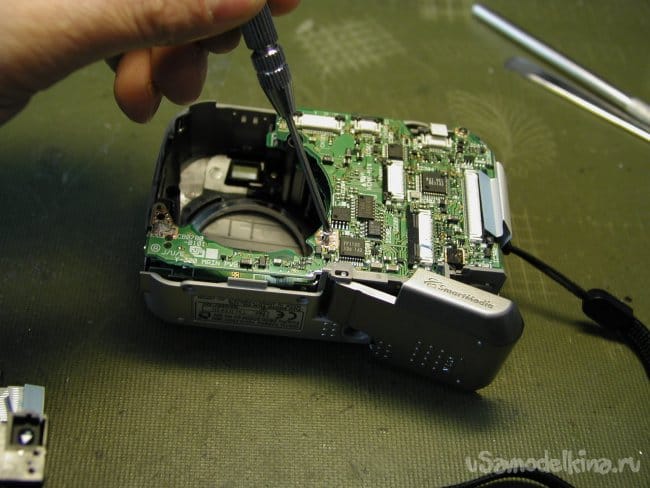

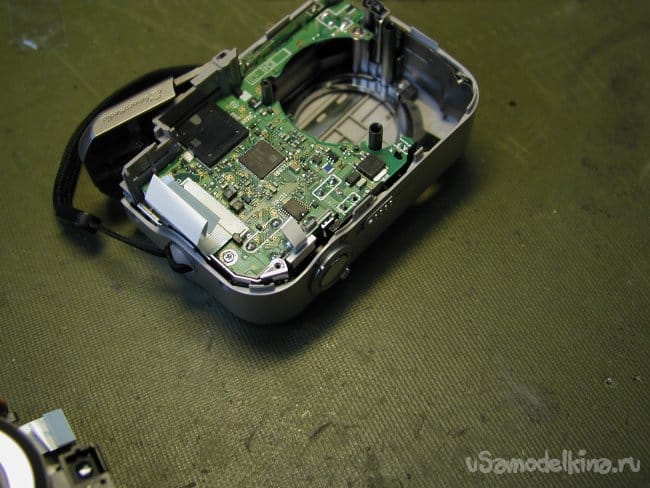

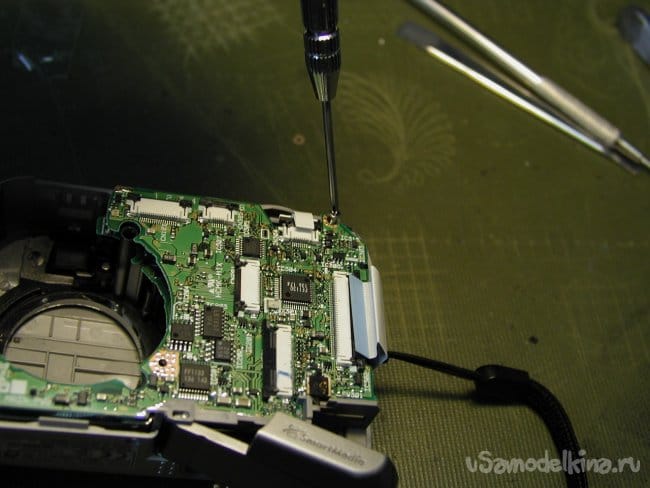

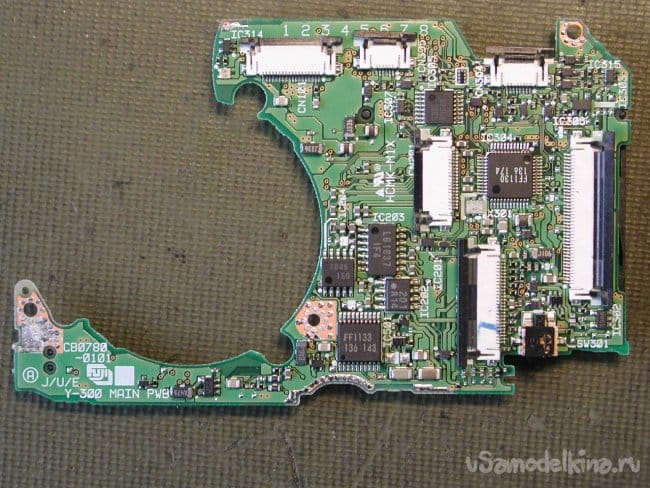

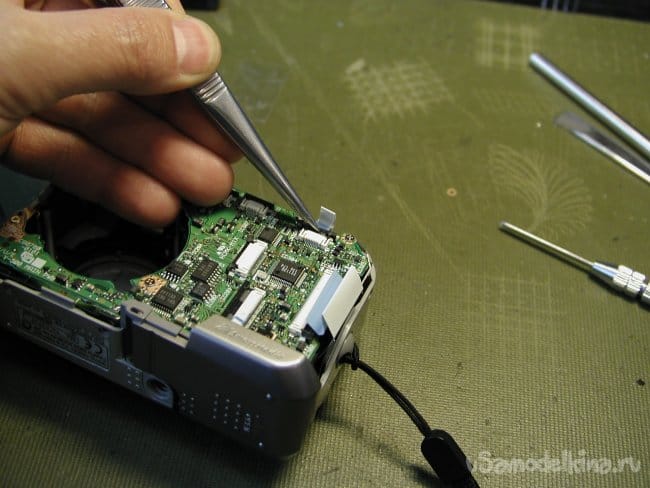

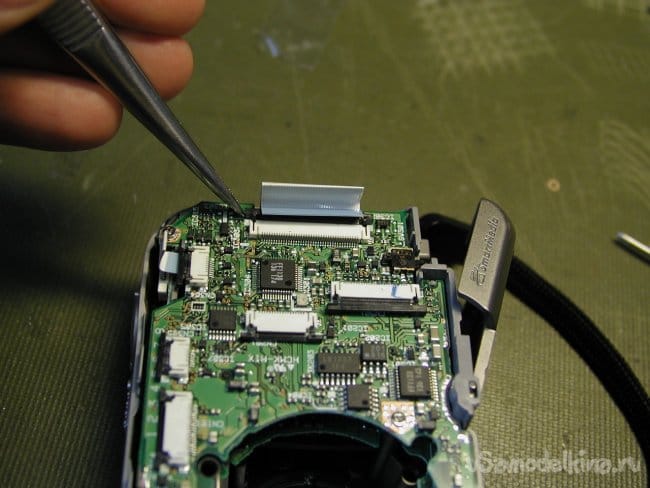

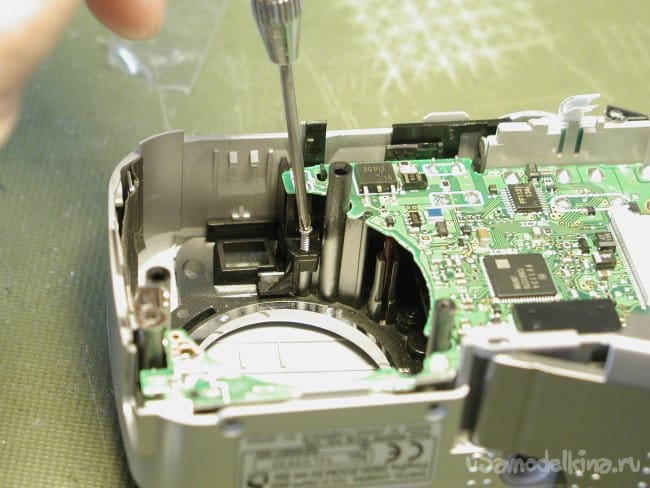

Парочка плат управления останется прикрученной к фронтальной панели корпуса. Размыкаю замки шлейфов и выкручиваю винты соединения платы. Основная плата со слотом карты памяти снята.

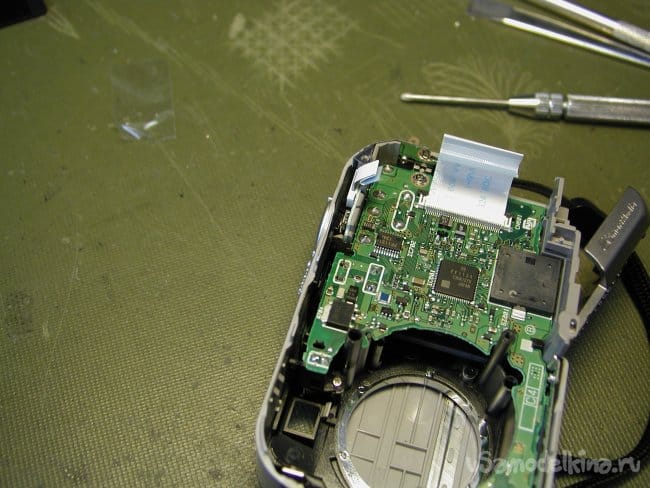

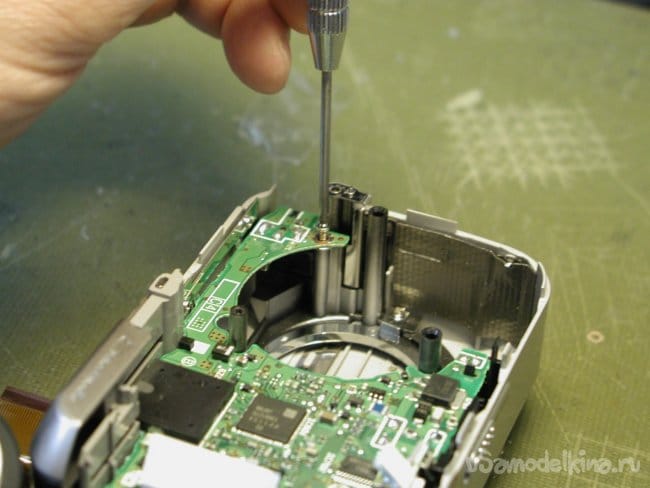

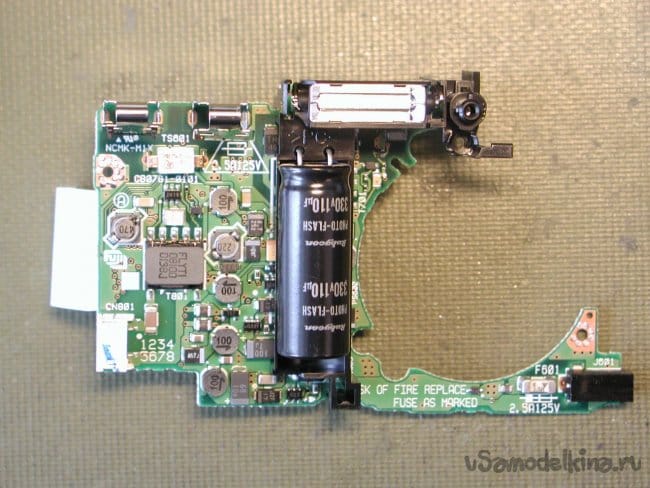

Под ней вторая плата с блоком вспышки. Разряжаю конденсатор и начинаю раскручивать винтики.
Демонтирована вторая плата.

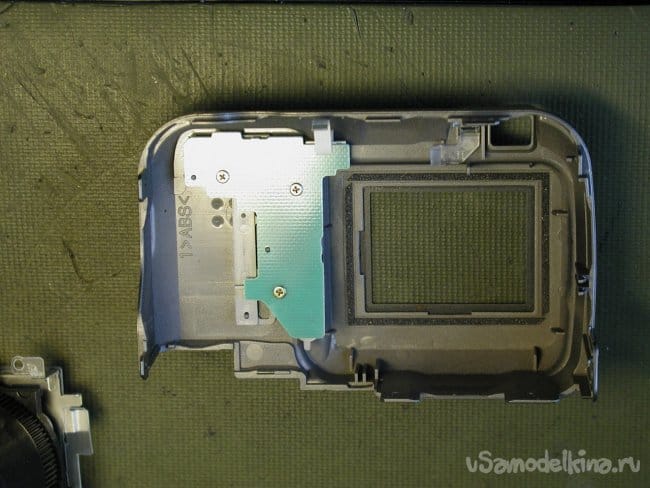

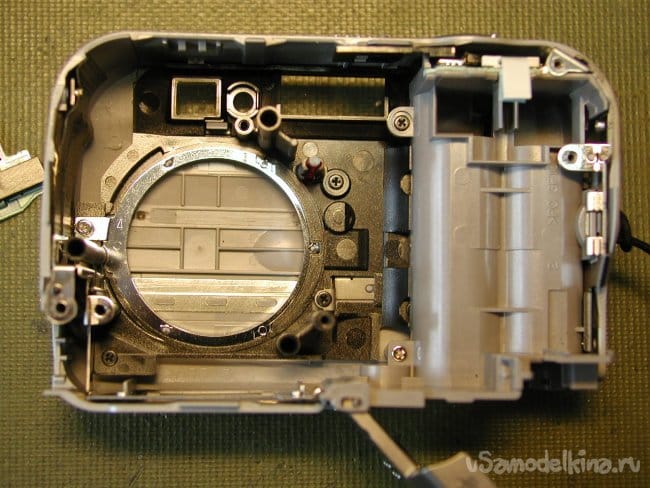

Осталась скорлупка фронтальной панели.
Разобрали, можно собирать обратно.
