    Ремонт поврежденного объектива фотоаппарата Fudifilm E500



    Принесли в ремонт фотоаппарат Fudifilm E500 Со свернутым на бок объективом. Достаточно стандартная поломка. Объектив наиболее уязвим именно в выдвинутом положении. Вот Вам и металлический корпус с кучей пластика в придачу.



    Посмотрим что это за аппаратик такой. Поищу на просторах интернета характеристики.

    Описание Fujifilm FinePix E500

    Компактная цифровая фотокамера Fuji FinePix E500 имеет в распоряжении CCD матрицу с разрешением в 4,1 миллиона эффективных пикселей, снабжена 3,2x кратным оптическим трансфокатором. Оптика фотокамеры обеспечивает съемку на расстоянии от 60 сантиметров до бесконечности. Имеется возможность записывать видеофрагменты со скоростью 10 кадров/с., длительностью до 180 секунд.

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Размеры:
    Размер:101x61x33 мм
    Питание
    Формат аккумуляторов:AA-совмеcтимый
    Матрица
    Чувствительность:400 ISO
    Максимальное разрешение:2304 x 1728
    Общее число пикселов:4.23 млн
    Кроп-фактор:6.02
    Объектив
    Диафрагма:F2.9 - F5.5
    Фокусное расстояние (35 мм эквивалент):28 - 89.60 мм
    Оптический Zoom:3-20x

    Функциональные возможности:

    Вспышка: встроенная, до 4 м, подавление эффекта красных глаз.
    Другие функции и особенности.
    Аккумуляторы АА.
    Дата анонсирования:2004-07-28.
    Дата начала продаж:2004-08-01.

    Режимы съемки:
    Таймер.
    Макросъёмка.
    Видоискатель и ЖК-экран
    ЖК-экран:154000 точек, 2 дюйма.
    Видоискатель: оптический
    Экспозиция
    Выдержка:2 - 1/2000 с
    Ручная настройка выдержки и диафрагмы.
    Экспокоррекция :+/- 2 EV с шагом 1/3 ступени
    Автоматическая обработка экспозиции: с приоритетом затвора, с приоритетом диафрагмы
    Фокусировка:
    Минимальное расстояние съемки:0.067 м.
    Память и интерфейсы
    Интерфейсы:USB 1.1, видео, аудио
    Тип карт памяти:xD-Picture
    Форматы изображения:1 JPEG
    Объём памяти в поставке:16 Мб
    Запись видео и звука
    Запись видео.
    Максимальное разрешение роликов:320x240
    Запись звука.
    Максимальная частота кадров видеоролика:10 кадров в секунду.
    Время записи видео: 3 минуты.
    Немного картинок этого фуджика. И что мне нравится в этой конструкции.
    Ремонт поврежденного объектива фотоаппарата Fudifilm E500

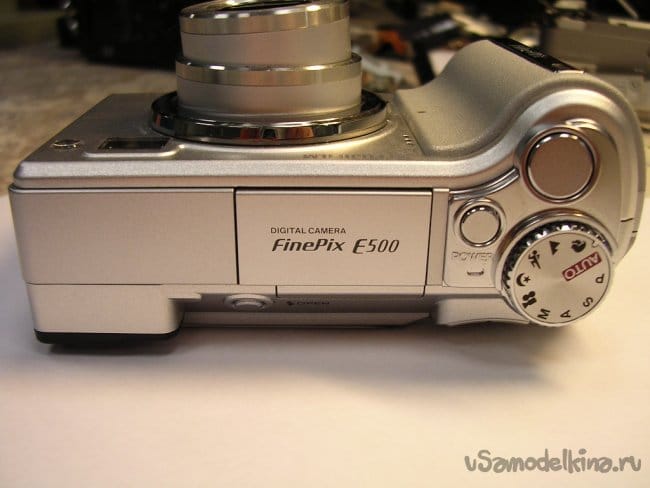

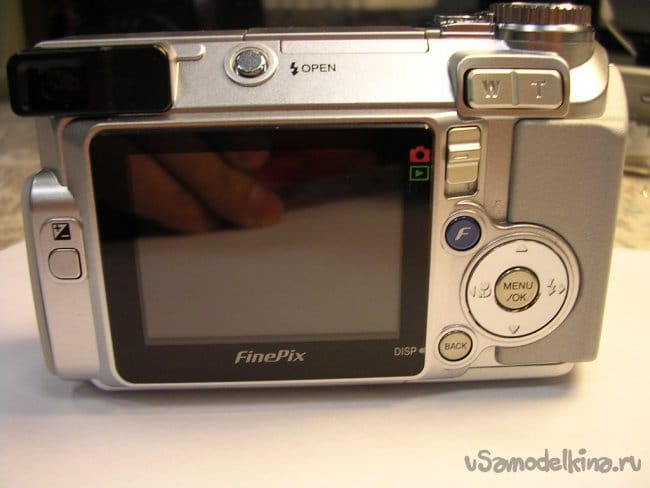

    Первое видоискатель. Как уже говорил это весьма важно при съемке на ярком солнце. Справа удобная выпуклая ручка. (Всегда рассказываю ориентируясь "по ходу движения" как в автомобиле).

    Поднимается блок лампы вспышки (еще её называют "коброй"). Немного минимизирует получение "вампира" на фото. НО...нет крепления внешней вспышки. Так называемого "горячего" башмака.

    Хотя на многих компактных камерах он присутствует. Опять-же в поднятом положении кобра весьма уязвима от механических повреждений. Хотя и не фиксируется наглухо, при нажатии легко складывается. Все кнопки управления расположены на правой стороне, если проявить некоторую ловкость можно переключать "передачи" по время съемки не отрывая рук от камеры.

    Ознакомил вас с характеристиками предложенной камеры. Многие параметры и не знал, поскольку не пользовался многими аппаратами, их только ремонтировал. У меня к ним только узко специальный интерес ремонтера. Хотя и обвешен сертификатами как новогодняя ёлка, практически всех брендов фототехники, глубоко не интересовался. Фотографировать конечно умею, ok композиции композировать, знаю что такое цветовая температура....

    Не было никогда желания приобрести "крутую, тяжелую" камеру. Были варианты задешево. Для работы из интереса восстанавливал убитые мыльницы или собирал из ненужных запчастей.
    И так пациент ждет.

    Чего видим, видим свернутый набок объектив, очевидно при падении или боковом ударе.

    Пробую тихонечко нажимая поставить на место. Но очень нежно, можно и совсем доломать. Иногда такой фокус проходит особенно с простенькими аппаратами фирмы SAMSUNG. У них достаточно простые и надежные в механическом плане объективы.
    Не получилось.

    Придется делать полную диагностику. Разбирать и определять цену и сроки. Или восстанавливаю объектив обычно цена небольшая и сроки в течении суток. Или меняем объектив полностью. Тут уж сроки от меня не зависят.
    Вот например набираю в поиске.
    repair parts for Fujifilm FinePix E500
    https://ru.ebay.com/b/Fujifilm-Digital-Camera-Parts-for-Fujifilm/64352/bn_77077152
    Можно найти всякие всякости. Или купить почти новый аппарат на запчасти, может магазин вернул с продажи какой-то "неликвид" и перебросил на на склад сервис-центра и цена в остатке повисла на ме dontknow , путей много.

    Есть знакомые в других сервис центрах, в других городах. С которыми вместе ездили на тренинги и просто общались. Всегда готовы помочь и поделиться. Среди инженеров крайне редко встречаются "редиски", вместе прошли тренинги, аттестации, знают трудности общения с людьми. Каждый понимает ситуацию.

    Такая дружная компания в окопах, по другую сторону фронта-клиенты, в амбразуре девочка-Светочка (имя вымышленное, для рифмы)-приемщица. derisive

    Приступаю.
    Инструмент готов.

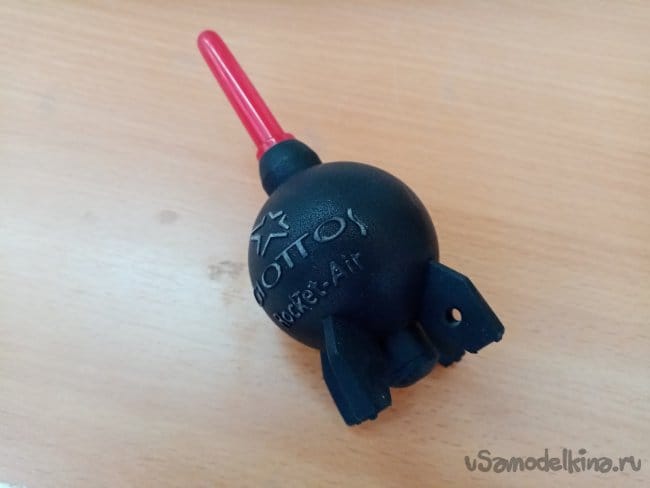

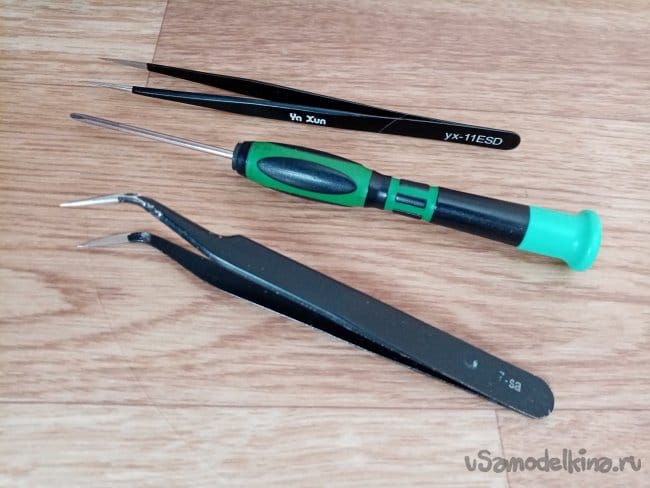

    Отвертка, пинцеты, размыкатель, клизма, кисточка, разряжатель. Все на месте.





    первое движение извлекаю аккумулятор и карту памяти. Обычно карту всегда стараюсь возвратить клиенту. Может и потеряться. Но как правило приемщики бдят и отдают, так-же оклеивают стикерами с номером заказа все, что клиент сдает с техникой.
    Начинаю снимать железную броню.

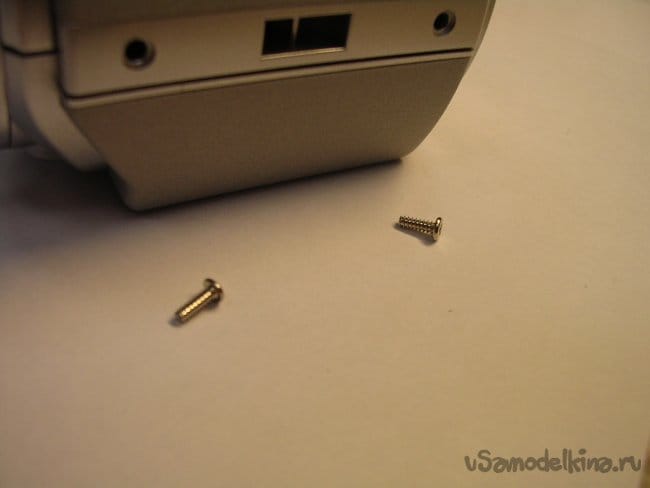

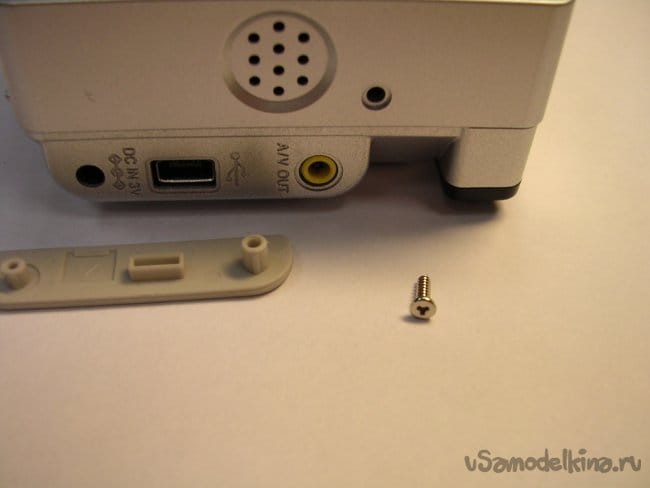

    Откручиваю винтики крепления панелей корпуса. Обычно начинаю по часовой стрелке справа-налево.

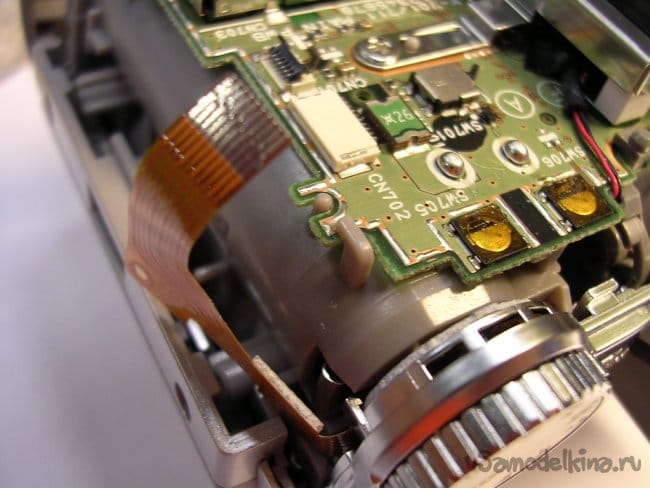

    Осторожно, задняя крышка повисла на шлейфе кнопок управления.

    Размыкаю зажимы.

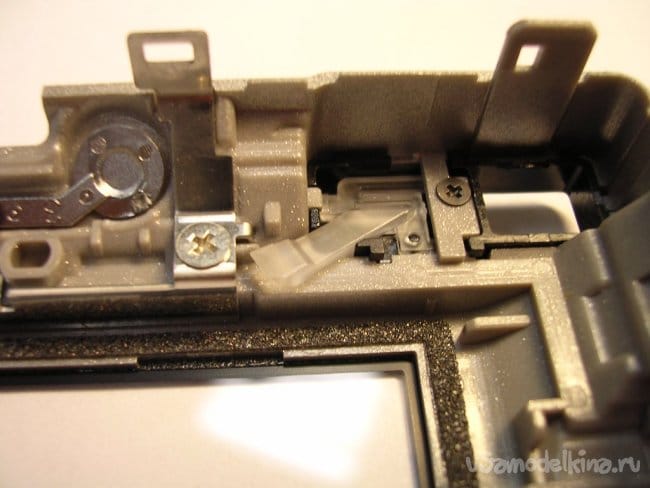

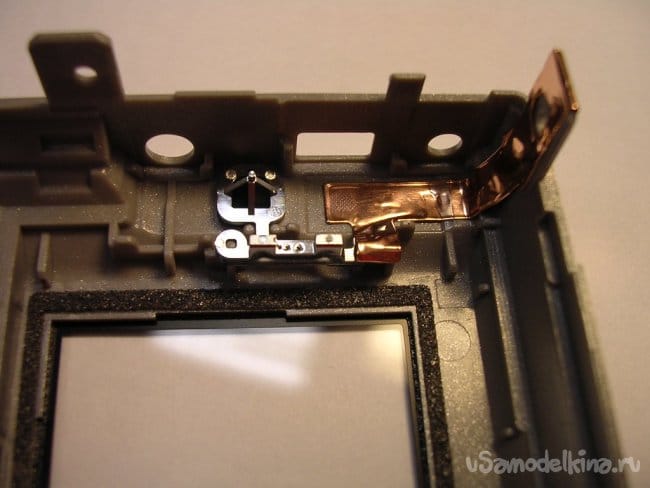

    Такая вот хитрая линзочка от светодиода на плате управления на панель корпуса.

    Заземление на разъемах, чтобы статикой не выбило. Весьма грамотно.

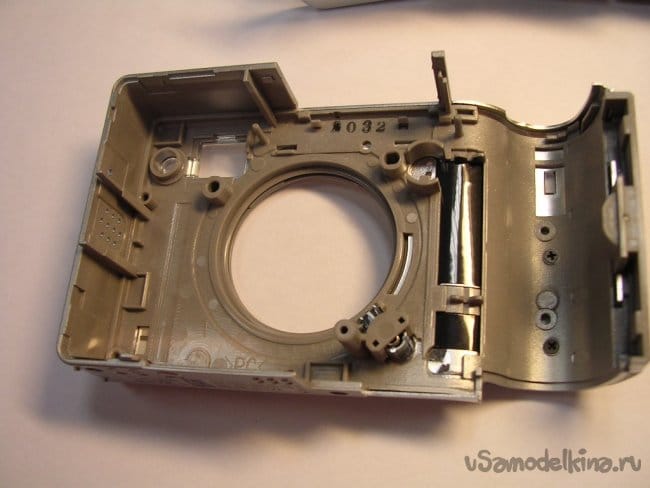

    Затем начинаю высвобождать другие шлейфы из зажимов. Снимаю фронтальную панель.

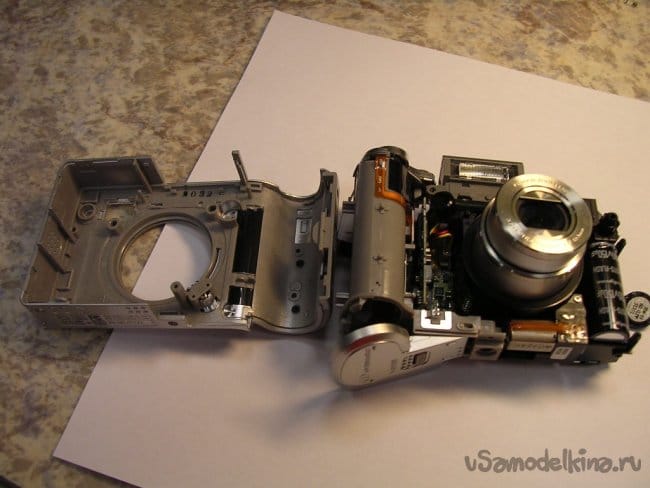

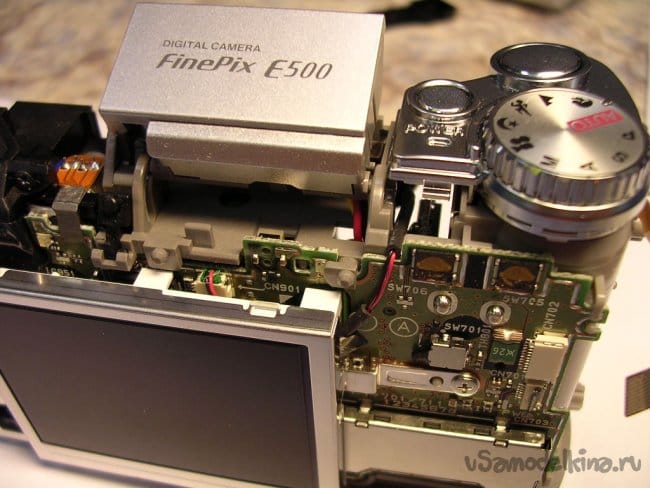

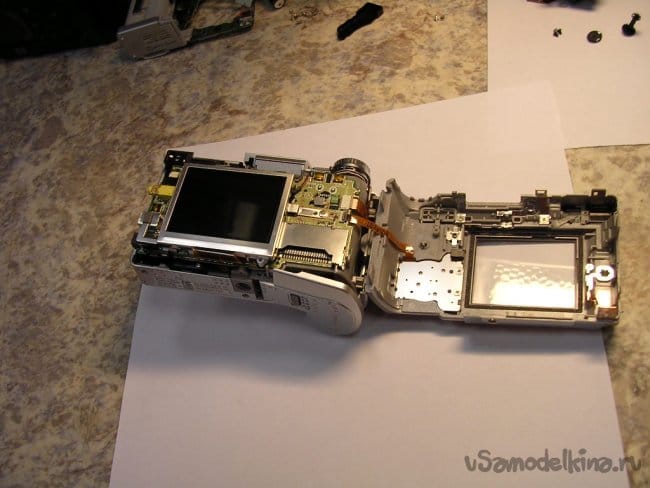

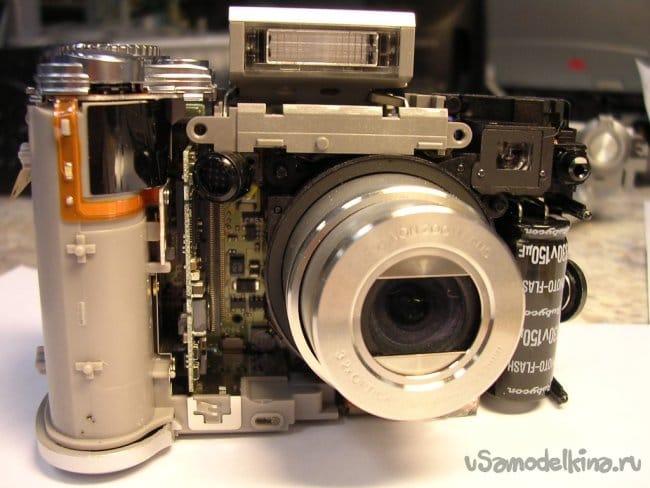

    Осматриваю весь этот стриптиз, отщелкиваю кобру вспышки. И опять начинаю думать как, бы поменьше разобрать. Не по сервис мануалу. И где там затаились эти 300В.

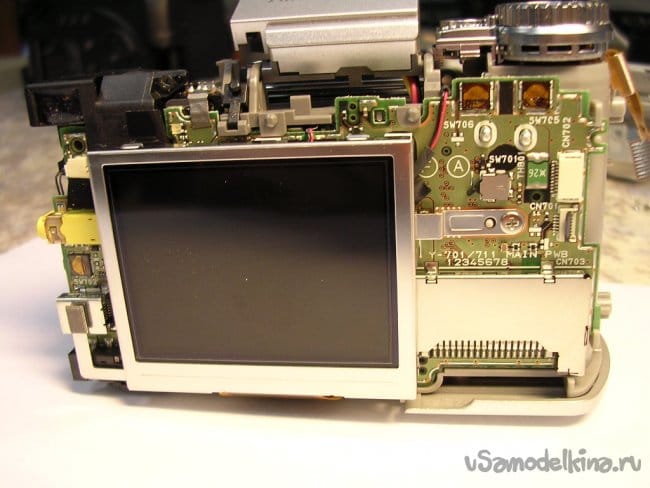

    Хороший дисплейчик.

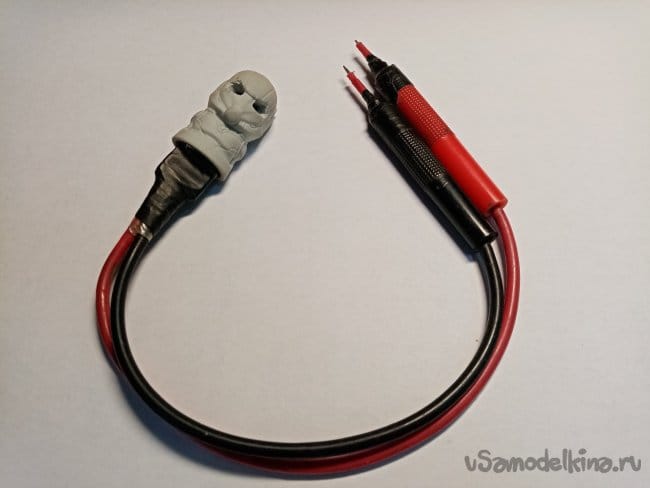

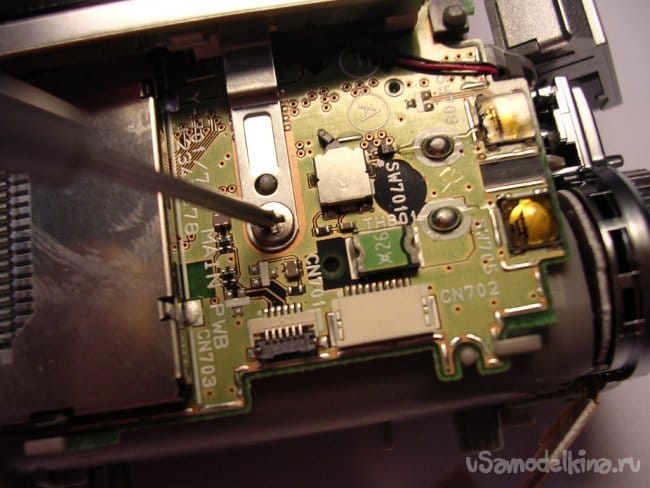

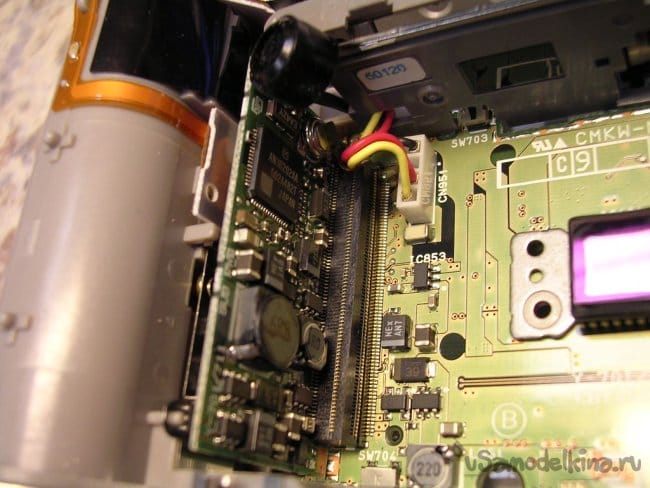

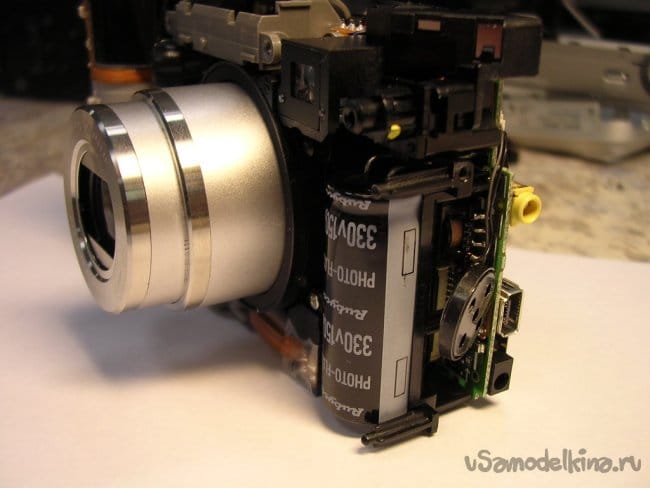

    Вот и конденсатор, бодро тыкаю разрядником.

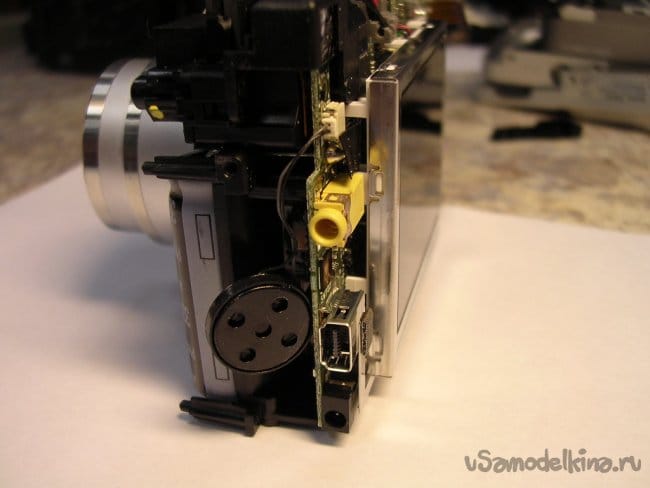

    Выкручиваю болтики и размыкаю разъем дисплея и демонтирую.


    Контакты конденсатора, закрытые предохранительным скотчем. Еще раз разряжаю, может остаться небольшое напряжение вольт в 15-10, этого вполне достаточно для платы. Раз и померла. А 10 В я даже не почувствую.

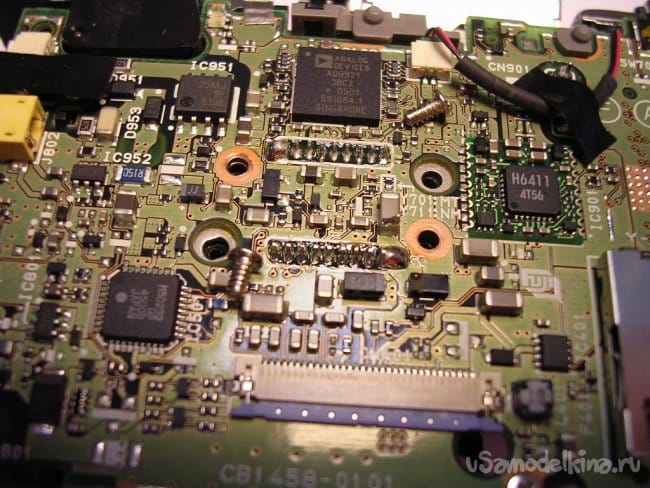

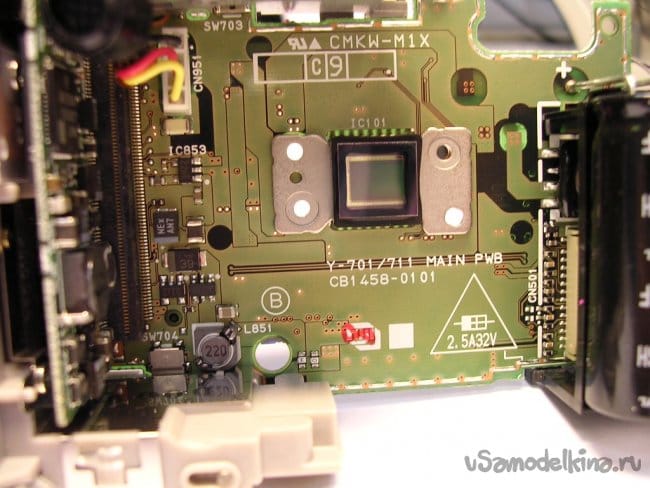

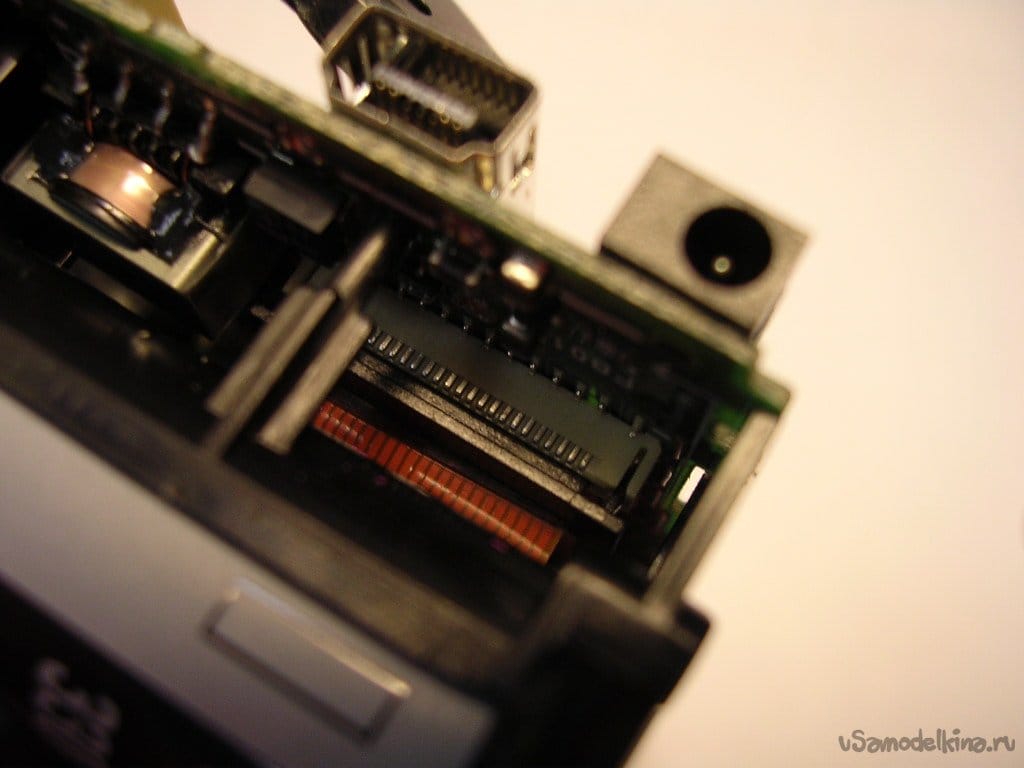

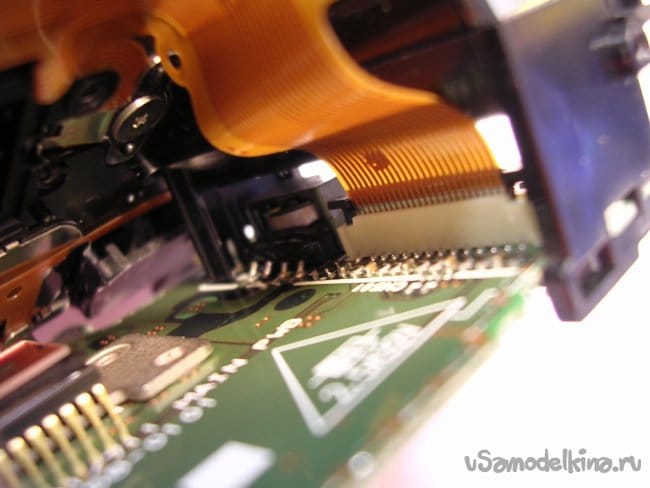

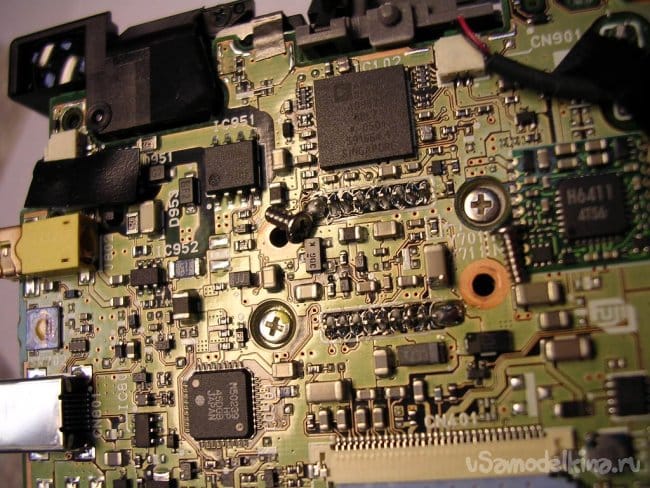

    Припаянные ножки от матрицы, в этой модели она установлена прямо на плате. Выкручиваю винтики крепления объектива.

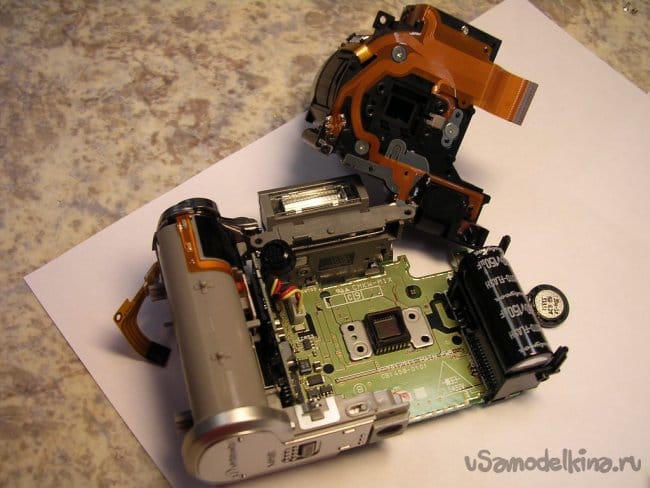

    Освобождаю парочку шлейфов, вовсе не по мануалу действую. Снимаю объектив кривобокий.





    Матрицы миллионами пикселей смотрит на меня, запоминает наверное. Я спокоен-не разглядит-фокуса нет secret .Всегда как-то не по себе от этого взгляда-мистика однако.

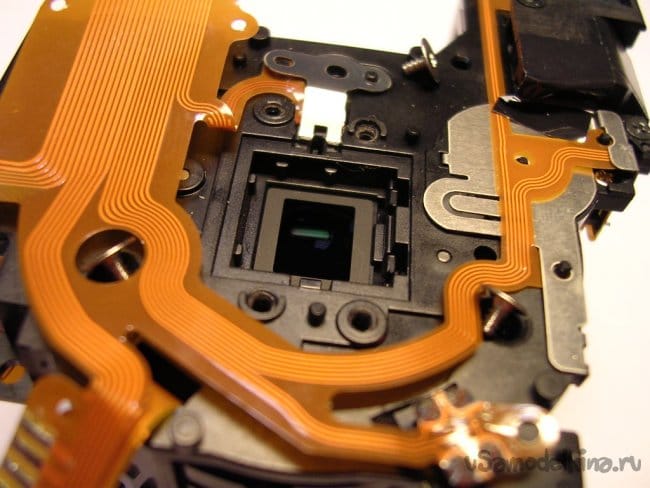

    Вот она резкость и затвор почему-то открыт, незадача.

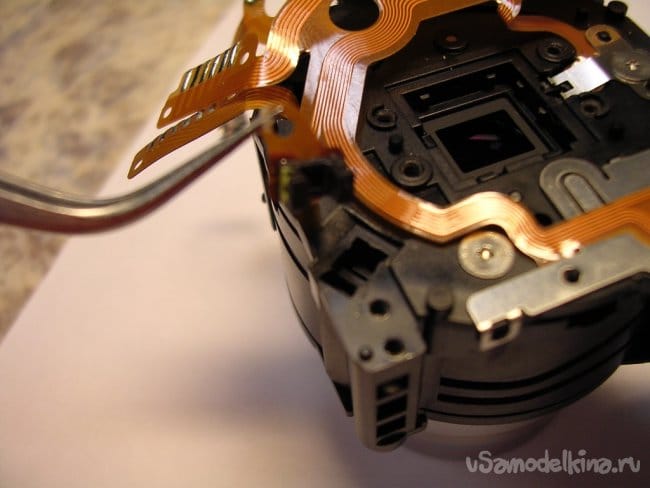

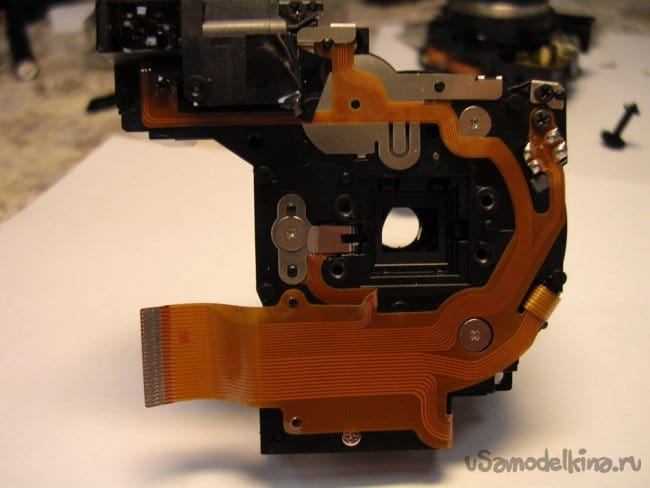

    Нужно шлейфы распаять, снять видоискатель и привод его фокусировки.

    Кривенько все, еще разик постарался выправить баррели руками, не получилось. Продолжаю разбирать дальше.

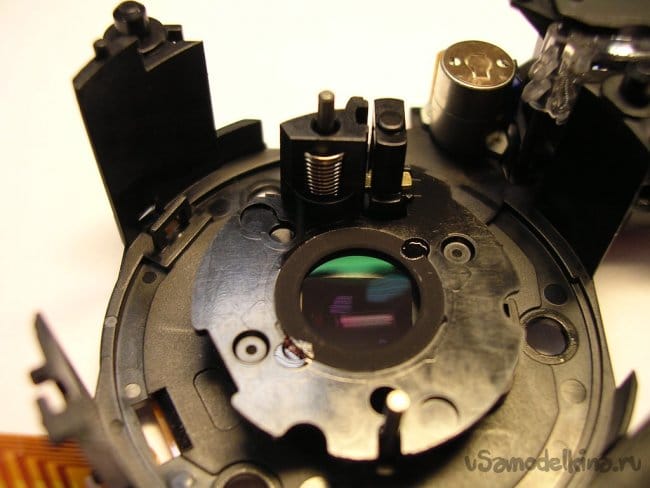

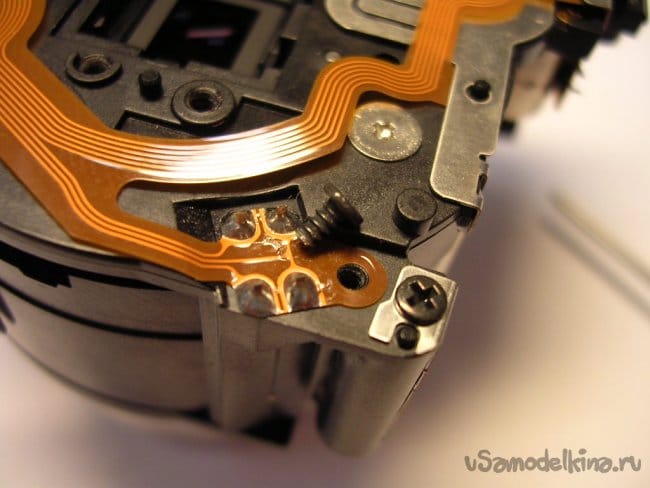

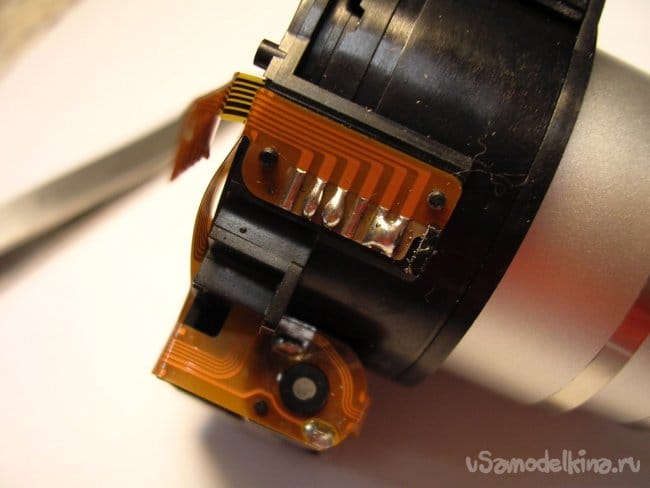

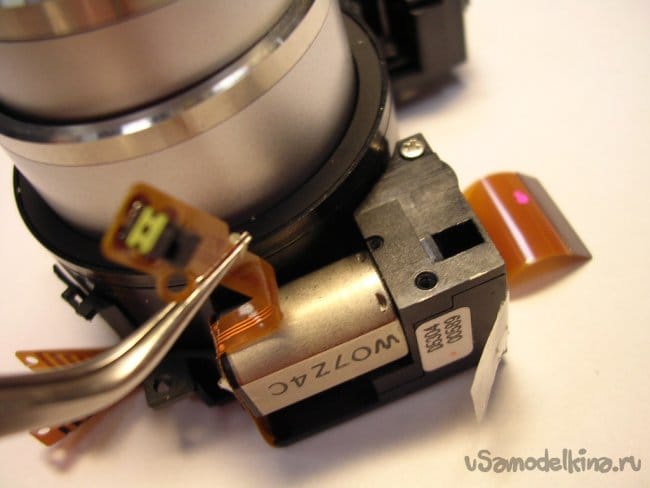

    Это у нас оптопара определения оборотов мотора редуктора выдвижения объектива, иногда получается осторожно вытащить её из гнезда. Если она приклеена, можно заломать хрупкую детальку. Тогда распаиваю разъемы.

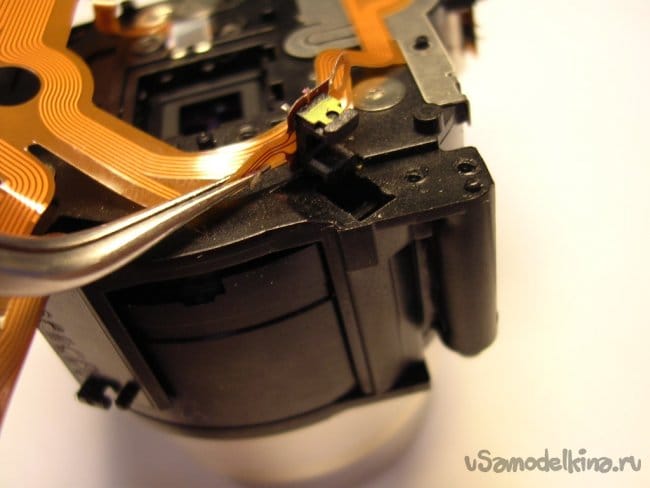

    Следующая оптопара положения парковки объектива. Мотор должен останавливаться при складывании баррелей.

    Извлекаем деталюшку.



    Прижимная пружина второй оптопары положения привода автофокуса.

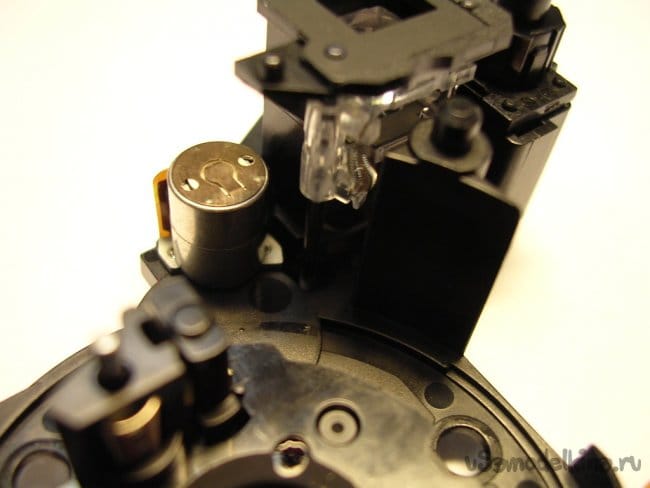

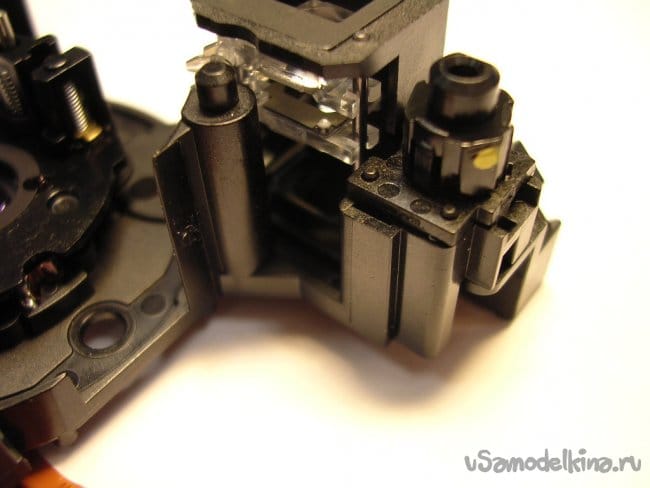

    Затем демонтирую привод увеличения в видоискателе. Он чисто механический, два пестика идут по направляющей на объективе и вместе с увеличением зума увеличивают изображение в видоискателе. Простая и надежная система без заморочек.

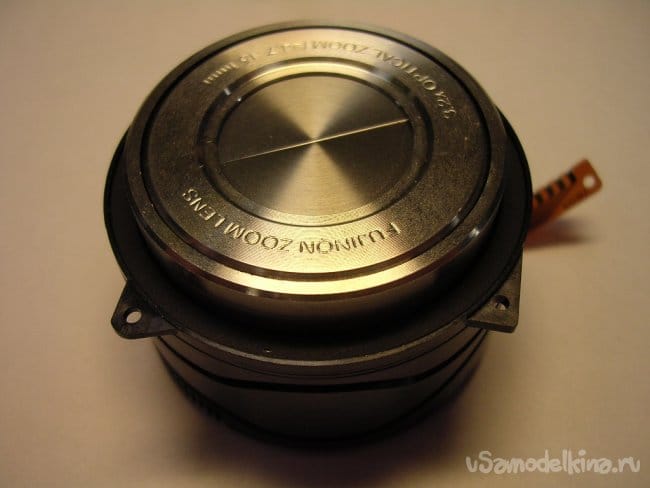

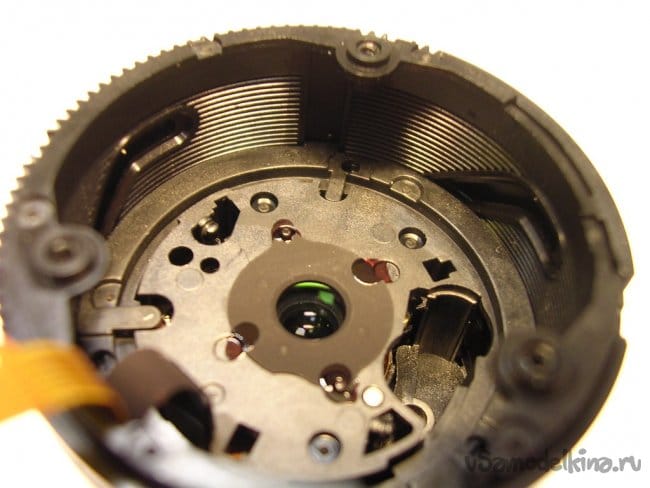

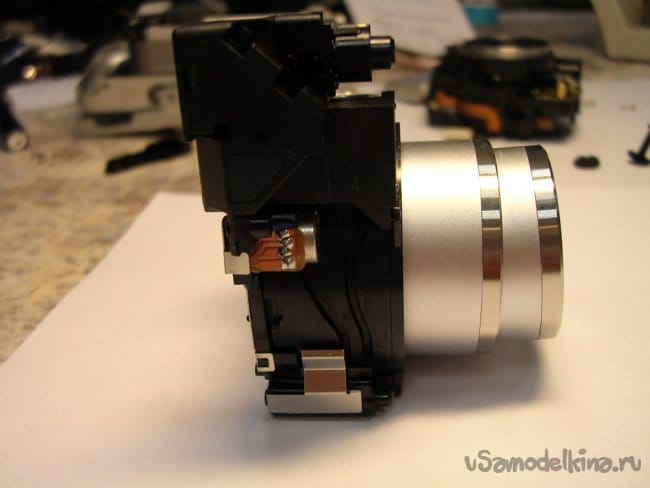

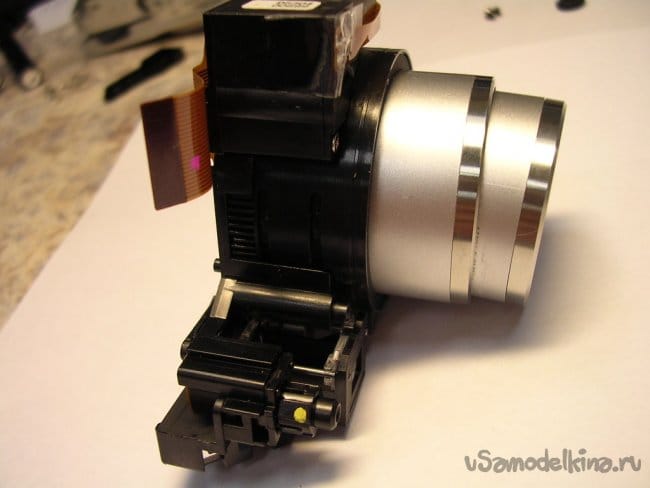

    Снял заднюю крышку объектива и видоискатель.

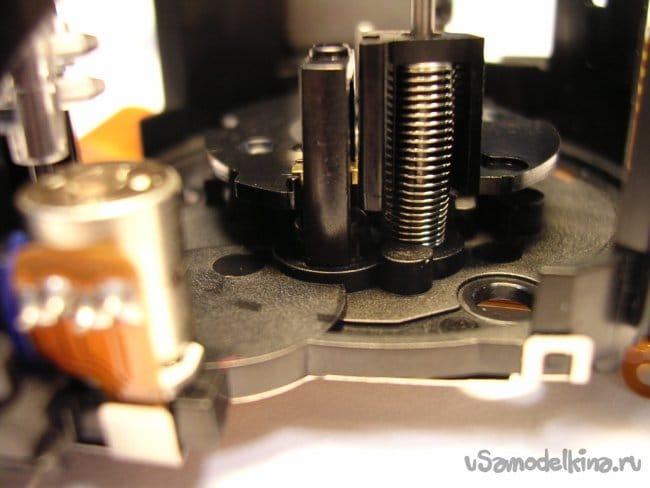

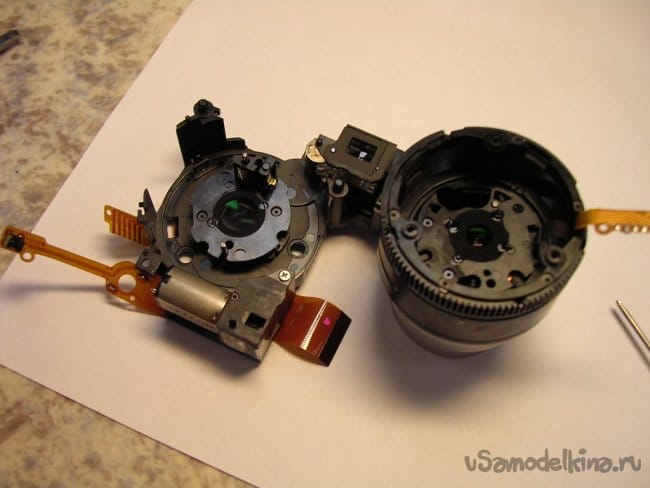

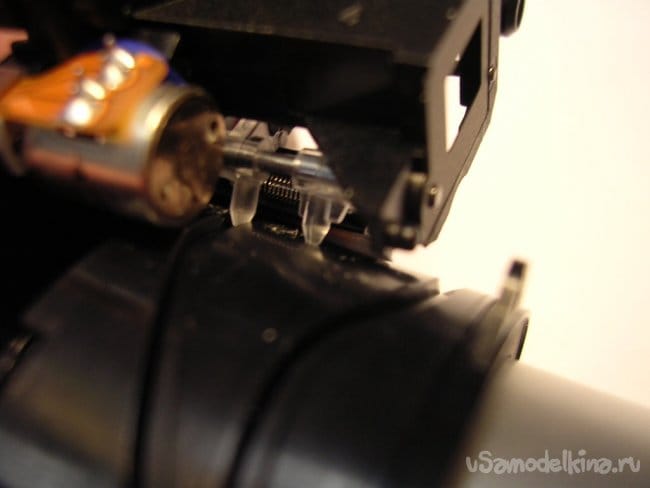

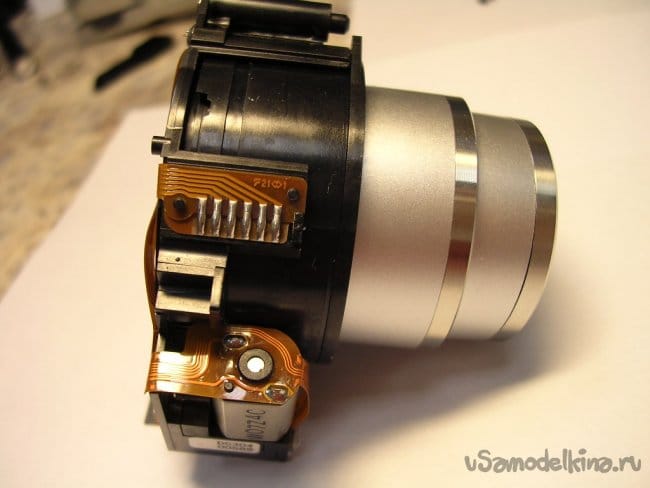

    Привод автофокуса, моторчик, линза, направляющий винт, пружинка обратной тяги линзы.

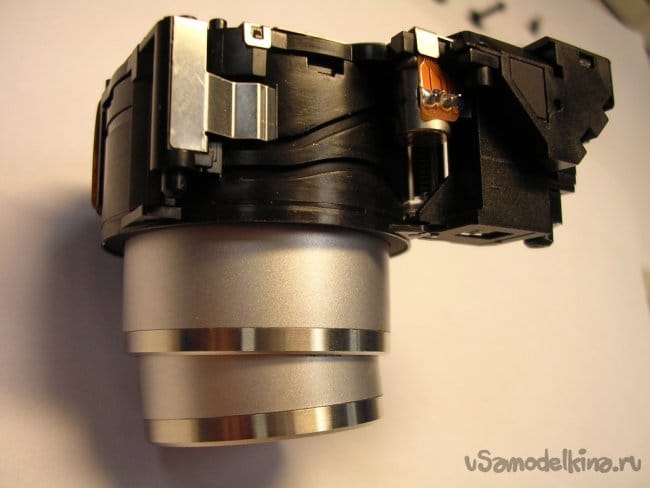

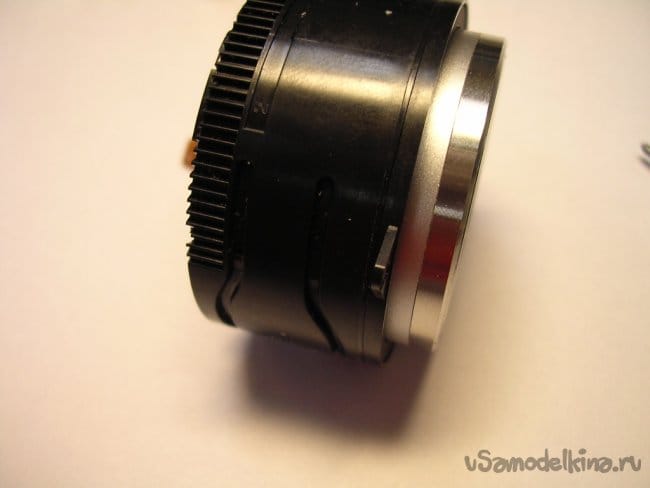

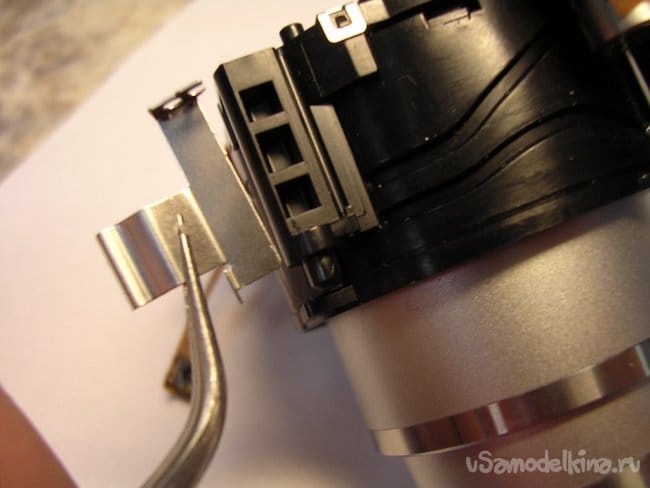

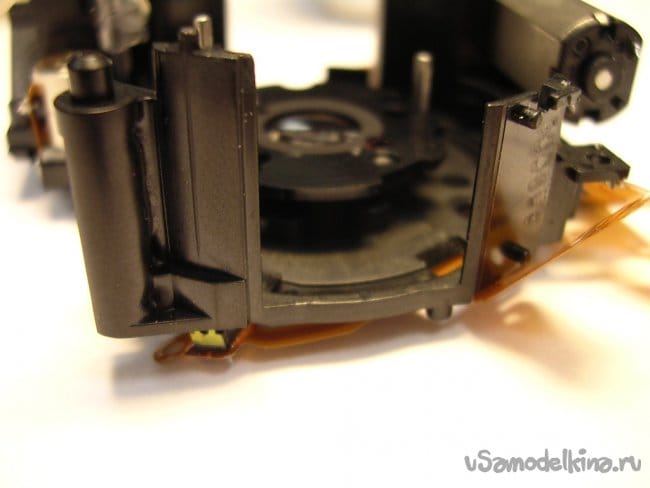

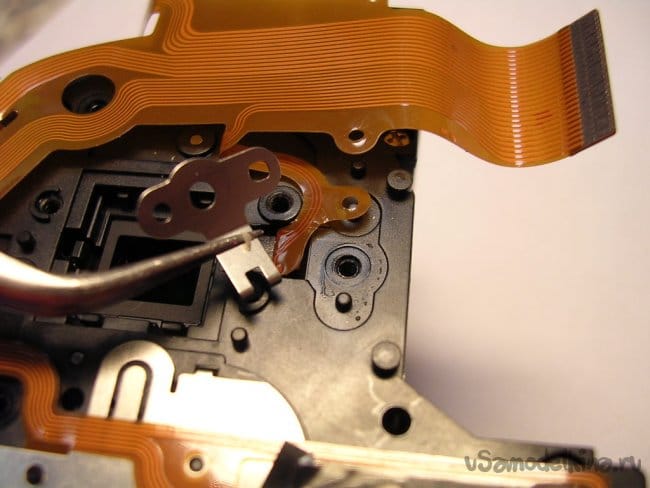

    Без задней крышки все просто, аккуратно просовываю между баррелями тонкий пинцет и начинаю центровать перекошенные детали. Щелк!!! Объектив сложился как нужно в красивый пенечек. И защитные крышки закрылись.





    Затем полаю питание на шлейфы управления затвора и диафрагмы, все закрылось.
    Закрепляю заднюю крышку на место и прогоняю мотором по всем позициям.
    Менять объектив не нужно. Определяю сроки и цену ремонта и передаю информацию на приемку, пусть звонят клиенту.
    Весь парадокс ситуации заключается в том, что производя диагностику, уже отремонтировал объектив. Иначе не получится.
    Как сказать человеку-ремонт готов будет завтра, потом вилять хвостиком "ОЙ не получилось"? Давайте поменяем объектив полностью, но уже через 20 дней и с ценой в три раза больше?

    ФУ! Себя не уважать всего такого сертифицированного сверху до низу.
    Конечно всякие ситуации бывают, но стараюсь всеми силами избегать такого негатива.
    Клиент может отказаться, всегда отдаю восстановленный аппарат, не ломать же его обратно. Типа подарок от инженера.
    Деталей же никаких не ставил, со склада запчастей ничего не брал.
    Мне в следующей жизни зачтется.
