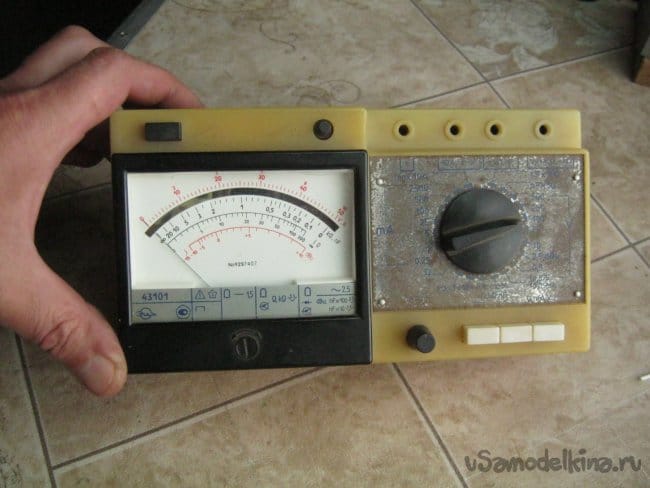

Речь идет о старом стрелочном комбинированном измерителе отечественного производства Ц43101. Появился он у меня в старших классах средней школы, приобретен на заработанные летом в столярном цеху (упаковка - ящики) машиностроительного завода. Время его рождения не самое удачное – конец 80-х, перестройка – кооперативы, «хозрасчет», «самоокупаемость», «самофинансирование». Словом, разброд и шатание, качество и количество товаров резко снизилось. Тем не менее, это был сравнительно добротный универсальный прибор да и альтернатив особенных не наблюдалось.
Для пленэра укорачивали штатные пластиковые ручки штекеров и прибор помещался в дипломат в готовом к немедленному применению состоянии, коротенькие, не слишком выдающиеся ручки не ломались и в мягкой сумке. Такую мерялку брали с собой, например, на радиорынок для отсева бракованных радиодеталей. Уже через несколько лет стали появляться первые простейшие цифровые мультиметры китайского производства. В три дорога конечно. Небольшие, удобного карманного формата – чуть больше сигаретной пачки, это было настоящей маленькой революцией – хоть пинай его ногами, карманный размер, не нужно высчитывать значения показаний по шкалам и прицеливаться на стрелку через зеркало – благодать! Вскоре появились и более совершенные и доступные даже для студиозуса варианты. Их недостатки тоже быстро определились – невысокая надежность и перегрузочная способность, так что старые стрелочные не выбрасывали.
И вот, через тридцать с хвостиком лет, сменив четыре или пять мест жительства, в разных, теперь уже странах, городах и местах типа «у черта на куличках», с некоторым удивлением разглядывал свою старую школьную цешку вертя в руках и бормоча, х-м… ну надо же… Конечно нужно бы восстановить – неприлично иметь в доме неработающие приборы и механизмы, разве только в смысле будущих запчастей, опять же память. И то сказать, не везде цифровой измеритель удобнее стрелочного, ох не везде. Длительные процессы занимающие часы или даже сутки, да вот к примеру тренировка (наращивание окисной изоляции) старых электролитических конденсаторов или «жестчение» радиоламп. Не сидеть же над ними часами, заглянул мельком в мастерскую – дыма нет, приборы что то показывают и порядок. Или плавно изменяющиеся величины. Словом, прибор восстановить, вернуть к жизни, поставить в строй.
Внешний осмотр, диагностика.

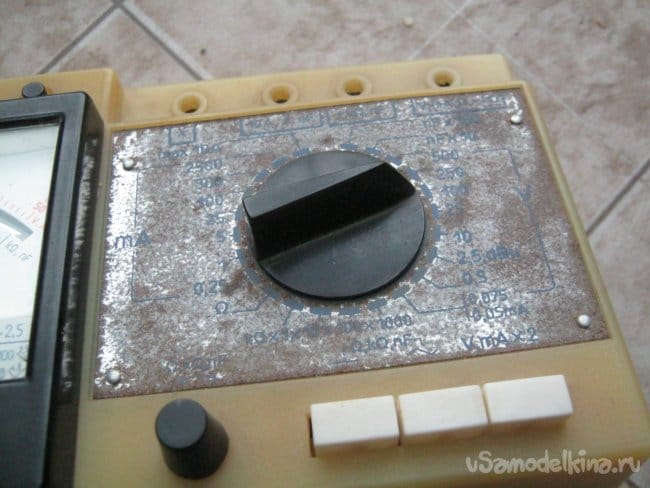

Ну и что мы имеем? Так-так. Пластик корпуса пожелтел, но это черт с ним, а вот хромирование-никелирование шильда под переключателем огорчило. Вид (Фото 3). Да и надписи, пока еще различимы, но видимо не надолго. Вариант ремонта – нетолстая латунная или медная пластинка, вычерчивание надписей в КАДе и перенос изображения фотоспособом, травление, искусственная патина. С этим пока подождем.
Переключатель, кнопки, резистор установки нуля, срабатывают четко, ничего не заедает. Посмотрим что внутри.

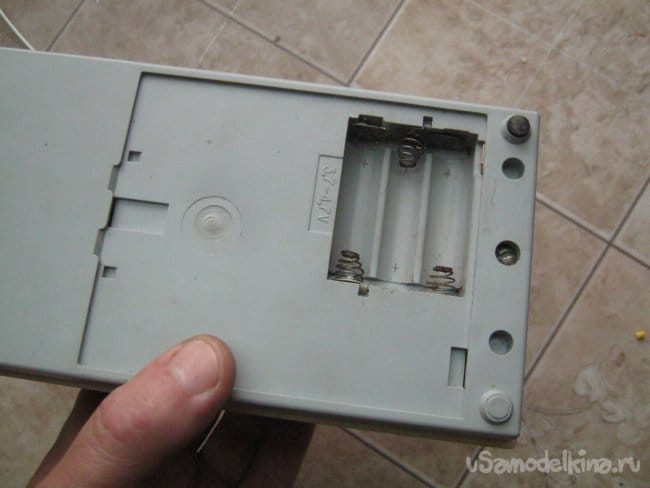

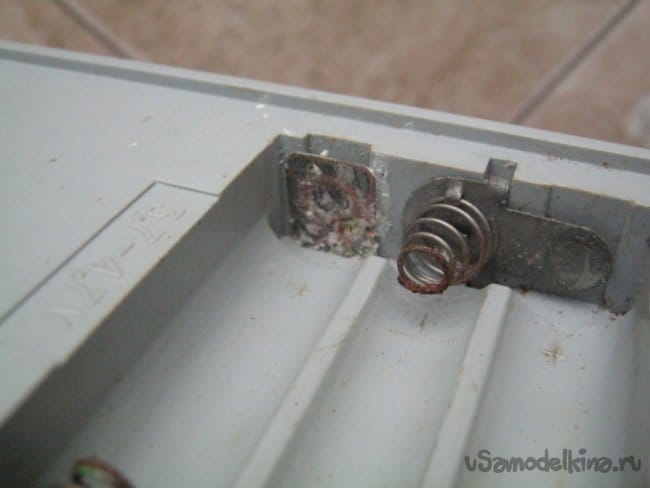

Под широкой крышкой с выдавленной схемой соединений – батарейный отсек (Фото 4). Контакты сильно окислены (Фото 5) – сделаны из неважного металла, да и батарейки были дрянь. Частенько протекал электролит, чудо что не попало внутрь прибора. Помнится еще тогда с ними намаялся, все время приходилось зачищать эти пружины.

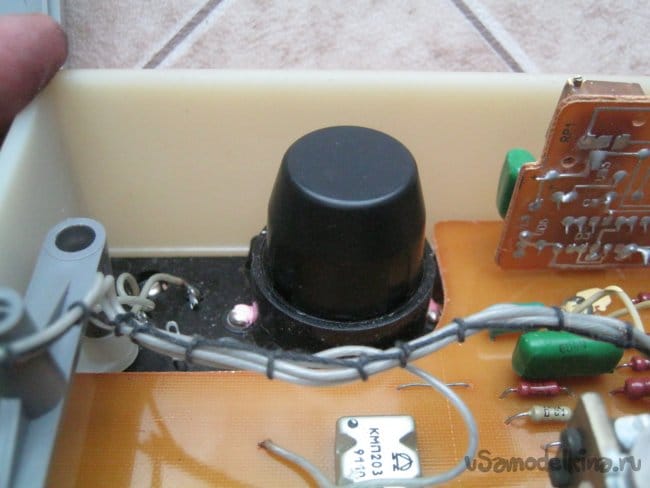

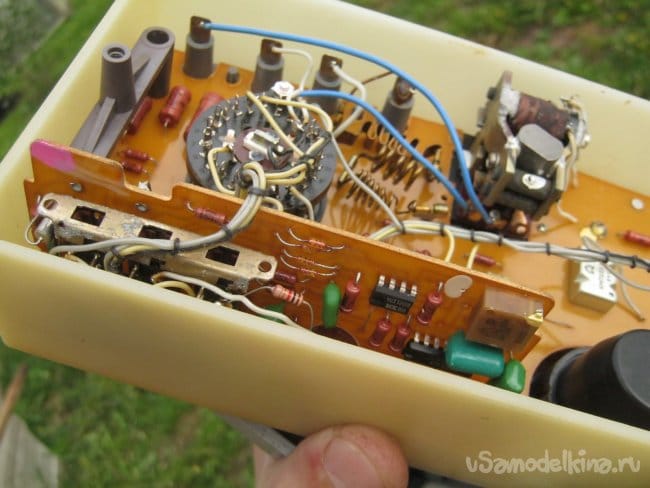

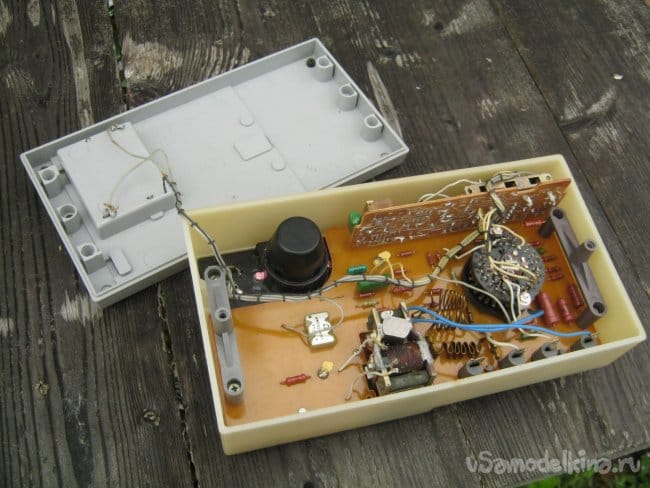

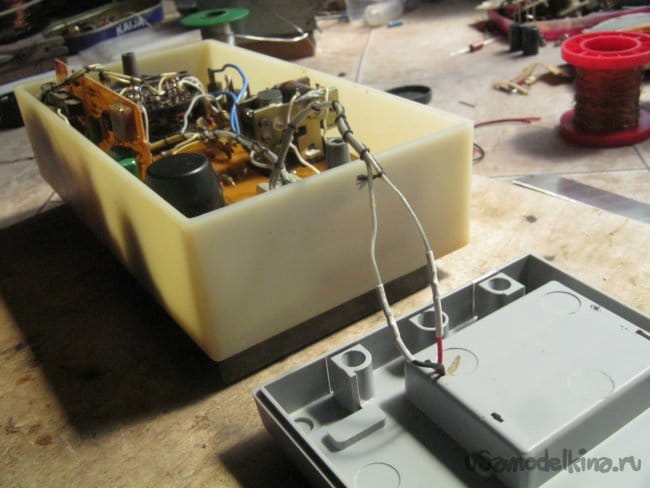

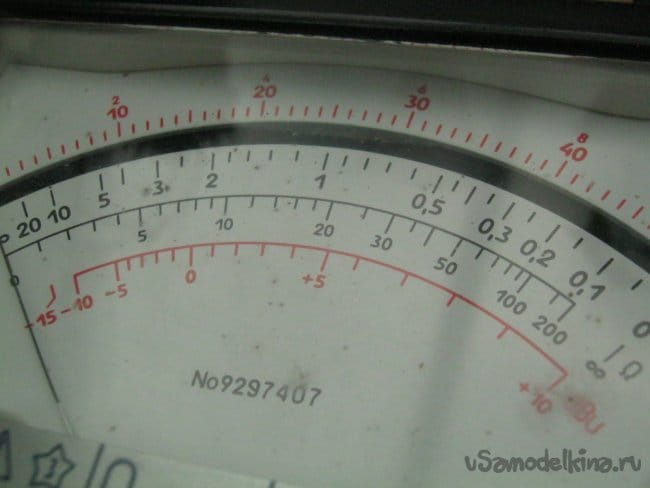

Вскрытие (Фото 6) показало - внутренности в превосходном состоянии, внешних повреждений, подгорелостей, разрушенных элементов нет. Интересно поразглядывать элементы виденные только на схеме – измерительная головка (Фото 7) имеет громадную шкалу и внушительный наружный вид. Внутри же - довольно легкомысленное исполнение, подвижная система головки с тонкой механикой всего лишь под держащемся на честном слове пластиковым колпачком (Фото 8)

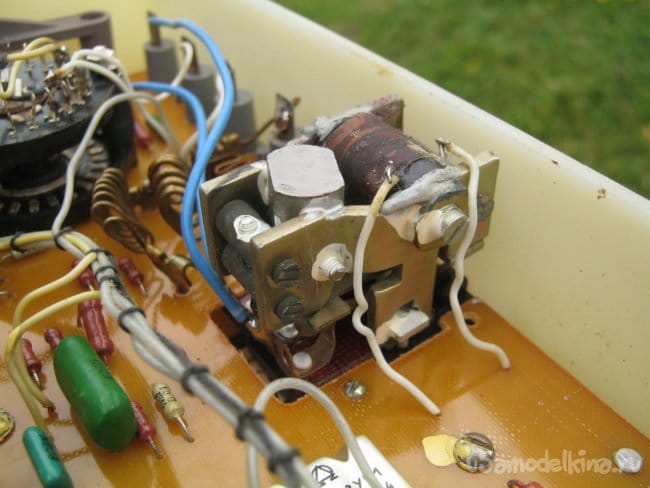

Интересная деталь – электромеханический аварийный выключатель (Фото 9). К слову, без питания работает плохо – медленно и не всегда срабатывает. В рабочее положение переводится нажатием кнопки выведенной на переднюю панель.
Питание прибора от комплекта гальванических элементов общим напряжением 4.5 В. Внутри прибора оно повышается микромощным преобразователем на цифровой микросхеме в более высокое, пригодное для питания операционного усилителя и других элементов схемы.
Зачистил контакты в батарейном отсеке, зарядил свежие батарейки. Электрические испытания показали – работает вольтметр постоянного тока, амперметр постоянного тока. Все то, что требует питания не подает признаков жизни. Круг подозреваемых сужается, пробормотал Эркюль Пуаро... К счастью, догадался попробовать запитать прибор и от стационарного блока питания, маленькими зажимами прямо на внутренние пайки. О радость! Ожили недоступные доселе режимы, не пришлось искать неисправные элементы, все свелось к сильно окисленным контактам для батарей.

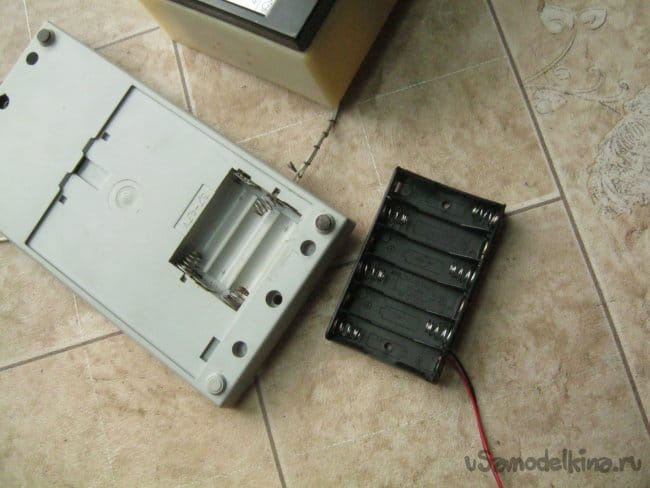

Ну что же, за дело. Первым порывом было сменить металлические части батарейного отсека на современные, которые даже в китайском исполнении обычно вполне хороши (Фото 11).
Контактные группы однако у них сделаны по разному и для замены одних другими потребуют много кропотливой и тонкой работы. Выпилить отсек полностью и заменить его современным из мягкого полиэтилена тоже нехорошо, непрочно или потребует дополнительных усиливающих или связывающих элементов. Идея родилась не сразу но очаровала чрезвычайной простотой, аккуратностью, надежностью - в штатный отсек прибора для элементов АА, установить современный модуль с хорошими контактами для трех элементов ААА меньшего размера, как раз поместится.
Итак, что потребовалось для работы.
Мелкий слесарный инструмент, пригодилась самодельная бормашина, клеющий пистолет, набор для мелкого электромонтажа.

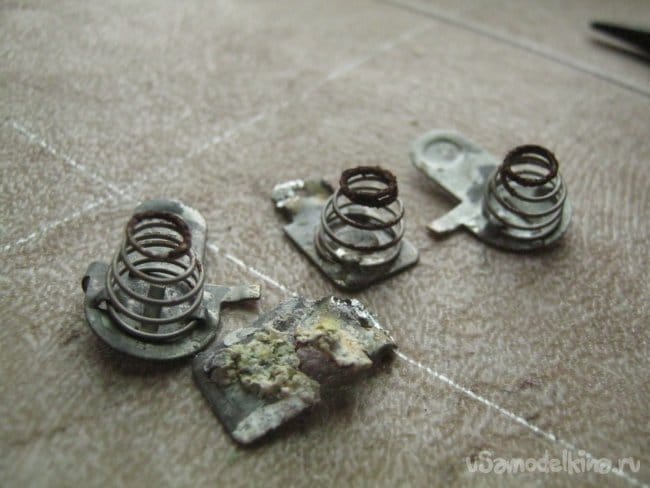

Отпаял провода от штатных контактов батарейного отсека, кусочком термотрубки пометил один из проводов, запомнил какой. Удалил все окисленные контакты (Фото 12).

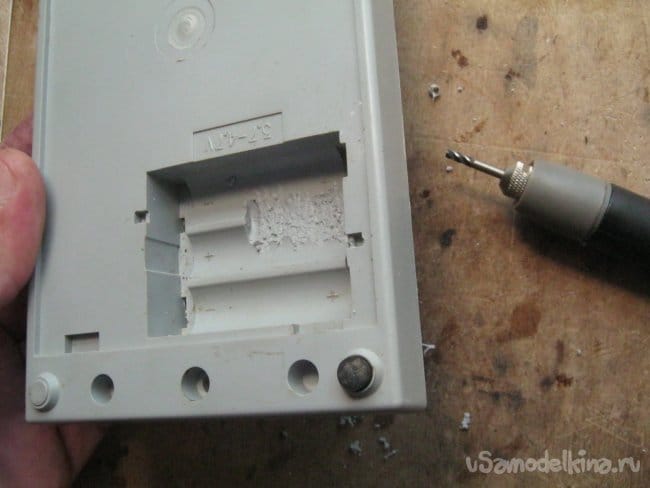

Приобретенный блок-контейнер для трех элементов ААА в батарейный отсек прибора чуть-чуть не вошел по высоте. Тонкой спиральной фрезой (можно работать торцом) зажатой в шпиндель гибкого вала бормашины отфрезеровал пластиковые волны, выровнял дно. Слегка прошелся и по боковым стенкам, для лучшего сцепления клея (Фото 14).

Фото 14. Батарейный отсек прибора подготовленный для вклеивания новой кассеты для 3-х элементов ААА.

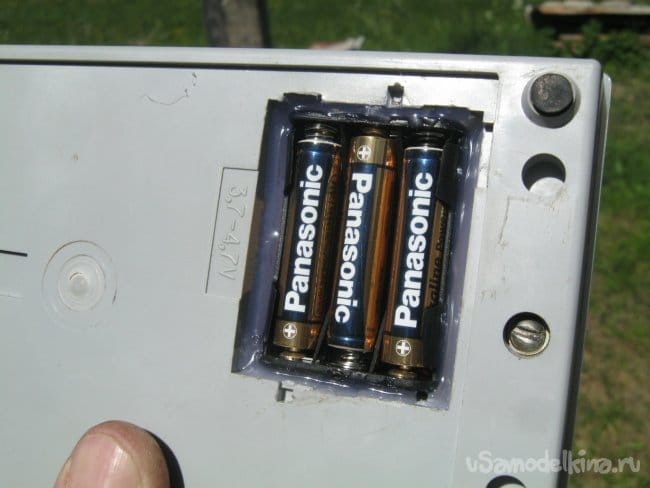

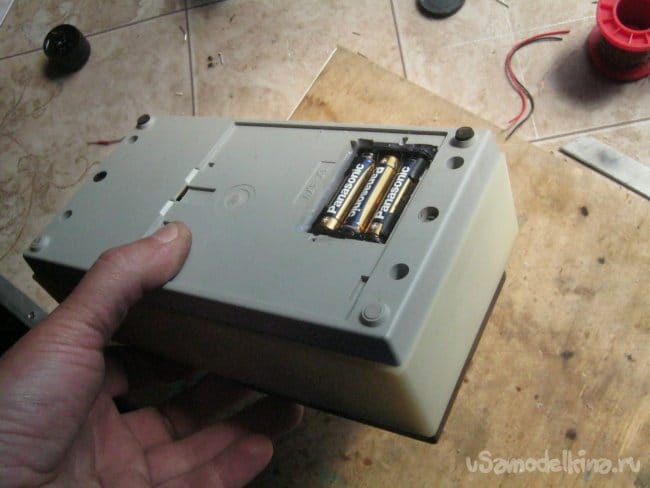

Острым ножом поскреб и наружные боковые стенки вклеиваемого контейнера, пропустил его провода в имеющиеся отверстия на дне прибора, вклеил термоклеем из пистолета, им же залил и образовавшиеся щели вокруг. После застывания клея укоротил и соединил провода нового батарейного отсека с проводкой прибора, изолировал места пайки термотрубками (Фото 15).

Фото 18. Проверка работоспособности доработанного прибора. Кнопка – состояние батареи. На пятёрочку – 4.7 В.

Фото 19. Омметр. Килоомы. При замыкании щупов стрелка отклоняется, ручкой переменного резистора (около кнопок прибора) выставляется на «0 кОм» по соответствующей шкале.
Литература.
1. Кузин В.М., Кузина О.В. Ремонт комбинированных приборов. Справочник. Москва. Радио и Связь. 1999 г.
Babay Mazay, июль, 2021 г.
