«Шорох эфира» в объективе Canon EF-S 18-135mm f/3.5-5.6 IS USM

Пришел в ремонт объектив Canon EF-S 18-135mm f/3.5-5.6 IS USM.
С интересным дефектом. При работе слышен шелест или шорох?

Посмотрю в интернете характеристики этого весьма неплохого объектива.

Коротко:
Zoom-объектив стандарт
Байонет Canon EF-S
Минимальное расстояние фокусировки 0.39 м
Автоматическая фокусировка, ультрасоник мотор IS USM
Встроенный стабилизатор изображения
Адаптирован для видеосъемки
Кратность зума 7.5x
Число элементов/групп элементов: 16/12
Размеры: 77.40х96 мм , вес: 515 г
Понятно, а немного подробнее?

Canon EF 28-135 мм f/3,5-f/5,6 IS USM был первым стандартным зум (5Х) объективом со встроенной системой стабилизации (первый Canon IS объектив — EF 75-300 мм f/4-5,6 IS USM, 1995 год). Выпускается с 1998 года.
Объектив универсален — подойдет для пейзажа, портрета, репортажа. На цифровой камере с APS размера матрицей его диапазон фокусных расстояний «удлиняется» в 1,6 раза и можно снимать, особенно не приближаясь к объекту. Стабилизация, оцениваемая по эффективности, как эквивалентная двум-трем ступеням по выдержке, здорово помогают, особенно в репортажной съемке.
Объектив рассчитан на полнокадровые камеры. Привод фокусировки — USM мотор. Для ручной до фокусировки не обязательно переключаться в режим ручной фокусировки — кольцо механического привода работает независимо от режима. Фокусировка осуществляется за счет перемещения внутренних групп линз — узел крепления светофильтров и бленды при фокусировке не вращается. Изменение фокусного расстояния производится поворотом широкого кольца зуммирования.

Что мне нравится и не очень в этом объективе.
Конечно не пользовался этим девайсом долгое время как настоящий репортер. Снимал немного.
Очень понравился режим перехода с авто фокусировки в "ручной" так сказать. Не нужно ничего переключать.
Движение зумом очень даже скоростное. НО..НО.. при интенсивном "выдвигании и вдвигании", пыль засасывает как пылесос. Нет достаточной защиты в виде прокладок между выдвигающимися баррелями.
Крайне не рекомендую снимать в песчаных карьерах.

На соревнованиях по мотокроссу и при путешествии по пустыне.

Соревнования "Париж-Дакар" так-же попадают в этот список.

А так-же привод фокуса очень быстрый, мотор работает практически бесшумно. Все элементы установлены внутри объектива, хорошо защищены от внешних воздействий.

У некоторых агрегатов фронтальная линза является фокусирующей и легко повреждается даже при небольшом механическом воздействии.
И немного прикола, что ли.

Клиенты довольно часто обращались по поводу "отвисания" объектива. Достаточно просто наклонить фотоаппарат объективом вниз, как баррели под собственным весом выезжают до максимального значения. И при съемке в наклон, нужно постоянно держать объектив страхуя. Этот нехороший эффект не является гарантийным случаем.

Сколько было баданий с фотографами.
Знаю способ как устранить, но канон упорно не считает этот ремонт по гарантии.
Если ремонт приходит в послегарантийный период устраняю, платно.

И так пациент на столе, чего это за посторонний звук?

Начинаю тестирование-шуршит!
Не похоже на дефект мотора, шуршит при выдвижении объектива, при работе автофокуса.
Придется разбирать и кажется глубоко лезть нужно.
Приготовил инструмент.

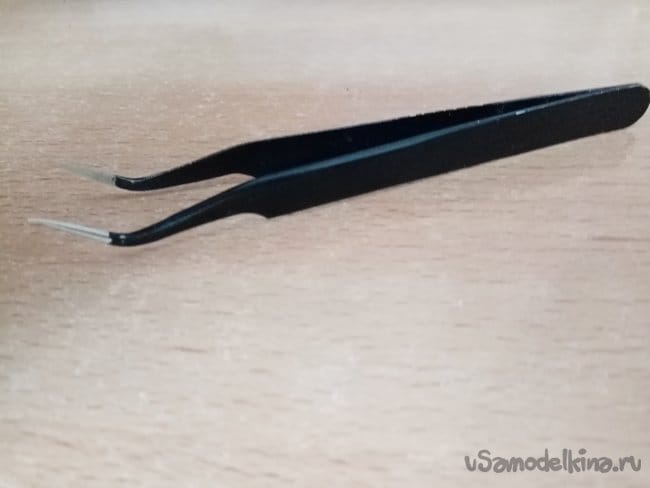

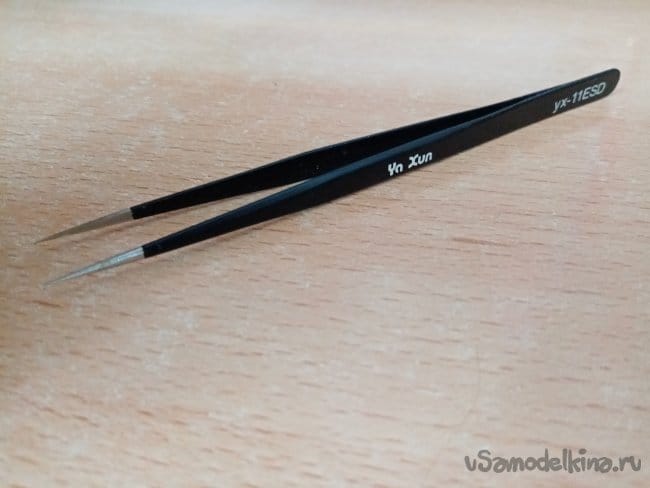

Пинцеты, открывать зажимы шлейфов.

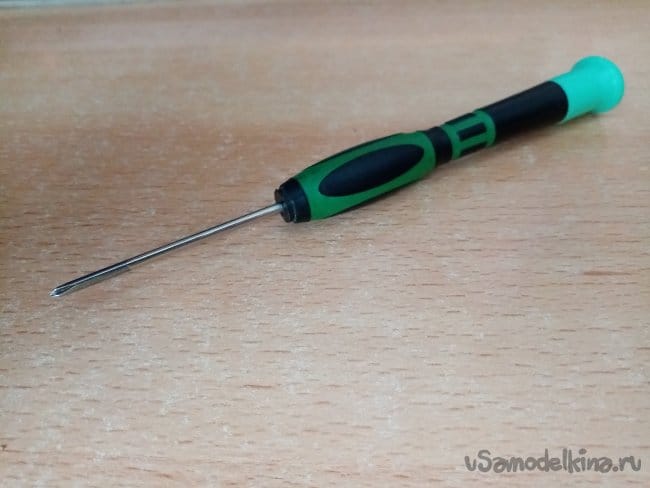

Отвертку с хорошим халом.

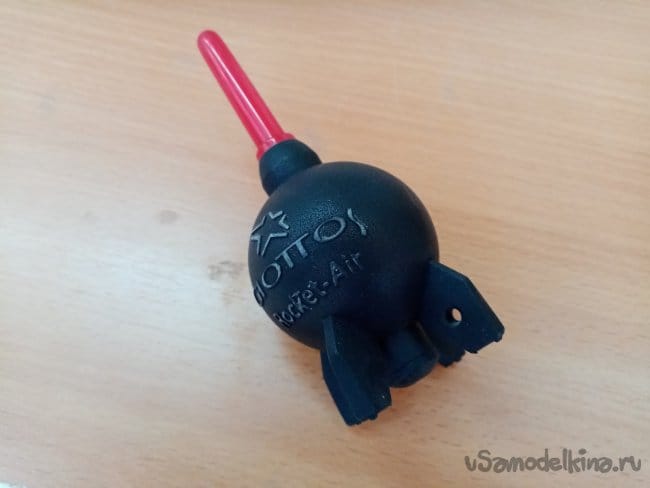

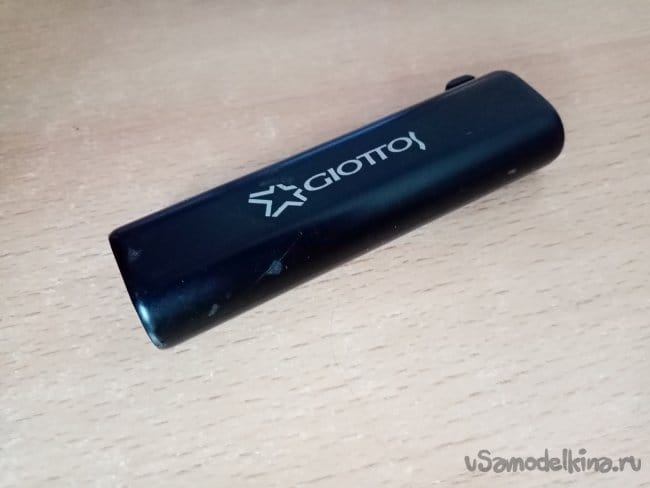

Клизму сдуватель.

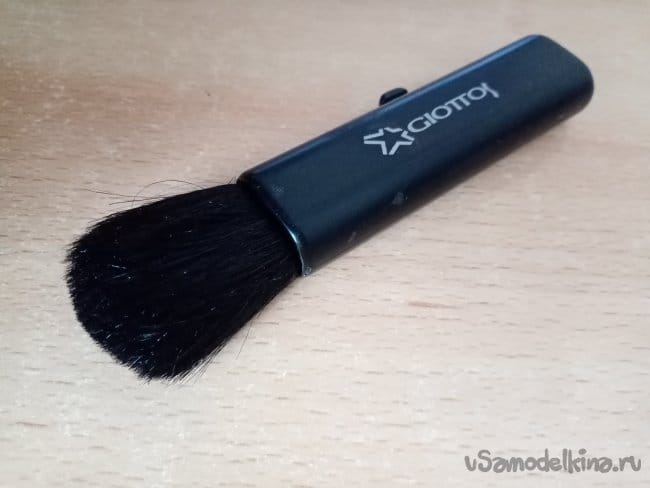

Кисточку электрилизователь пылинок


Сейчас начнется.

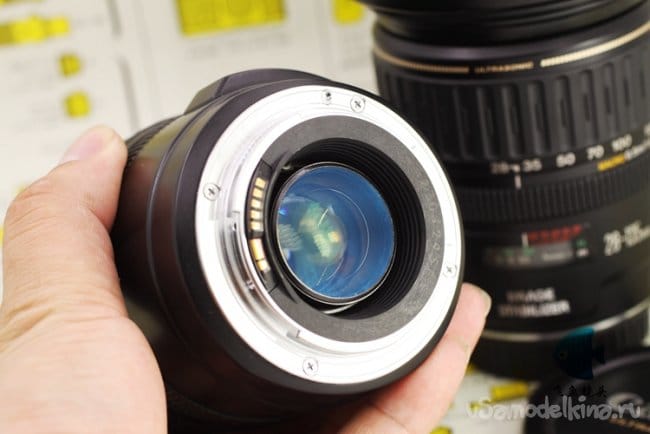

Снимаю байонет, весь такой металлический.


Заднюю линзу и всю её периферию.

Затем промежуточное шасси.

Размыкаю все разъемы и демонтирую плату управления.


Снимаю мотор привода автофокуса.

Коробочки по бокам, это стабилизаторы.
Разобрал весьма основательно. Осмотрел практически все движущиеся части, ничего не нашел.

Собрал обратно. Начинаю гонять по тестам. Дефект проявляется периодически. Иногда слышен шелест.
Совершенно случайно нашел положение объектива в наклон, когда шелест слышен практически всегда.
Пометил бок наклейкой куском малярного скотча.

Начинаю разборку по новой. Обращаю внимание на эту сторону. Очевидно при наклоне баррели немного перекашиваются и чего-то там задевает.

Снимаю байонет, линзу, мотор. По второму разу осматриваю все детали.

Повернул блок именно этим боком.
Нашел.
Отклеился уголочек шлейфа. Повезло клиенту, ничего не перетерлось. Просто отошло, вместе с двойным скотчем.

При помощи зубочистки капаю циакрина и приклеиваю этот уголок. Промываю спиртом при помощи ушной палочки, чтобы скотч приклеился хорошо.

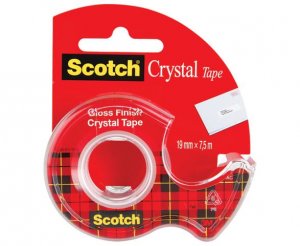

Сверху еще проклеиваю скотчем 3М супер кристалл.
Нравятся скотчи фирмы 3М, хотя и стоят много.
Особенно слоган прикольный "Есть только один СКОТЧ - все остальное липкая лента!"
Собираю обратно.

Кажется все просто-ну собрал-ну разобрал, и так два раза. Приходится очень тщательно готовить рабочее место. Пропылесосил, все что возможно, протер все места влажной тряпочкой, включаю увлажнитель воздуха. Ну нет у меня противопыльного бокса! А пылинка на внутренних блоках линз объектива это опять разборка в лапшу.

Ремонт закончен.


Не тут-то было.
Клиент хочет поговорить!
Бабахнула по нервам Светочка.
Блинннн горелый. Ну чего еще-то.
Вполне себе прилично одетый парень мнется на приемке.
Наверное по моему лицу видно, что я глубоко не в духе. Хотя всегда стараюсь скрывать настроение за дежурной приветливостью. Иногда "морда лица" подводит.
После дежурных слов благодарности следует просьба модернизировать объектив. Это в смысле выпадения баррелей под действием силы тяжести в наклонном положении. Мне рекомендовали обратиться к Вам.
А когда принесли в ремонт, это можно было заявить?
Придется помогать забывчивому, он даже цену знает этого процесса.
Светик-принимай заказ по новой.
Вся модернизация заключается в замене всех пинов в объективе. Опять придется разбирать.
Эти штуки имеют разное конструктивное решение.

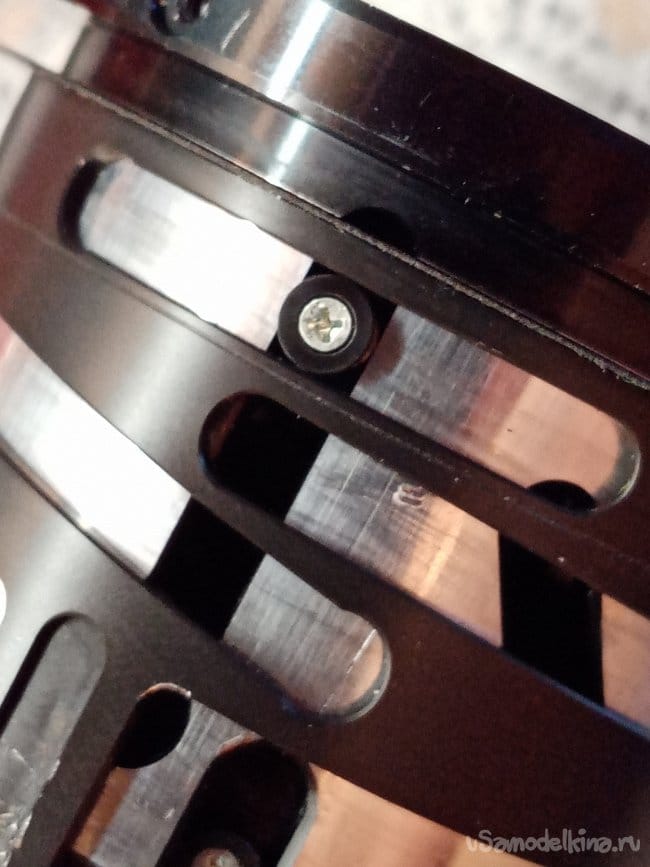

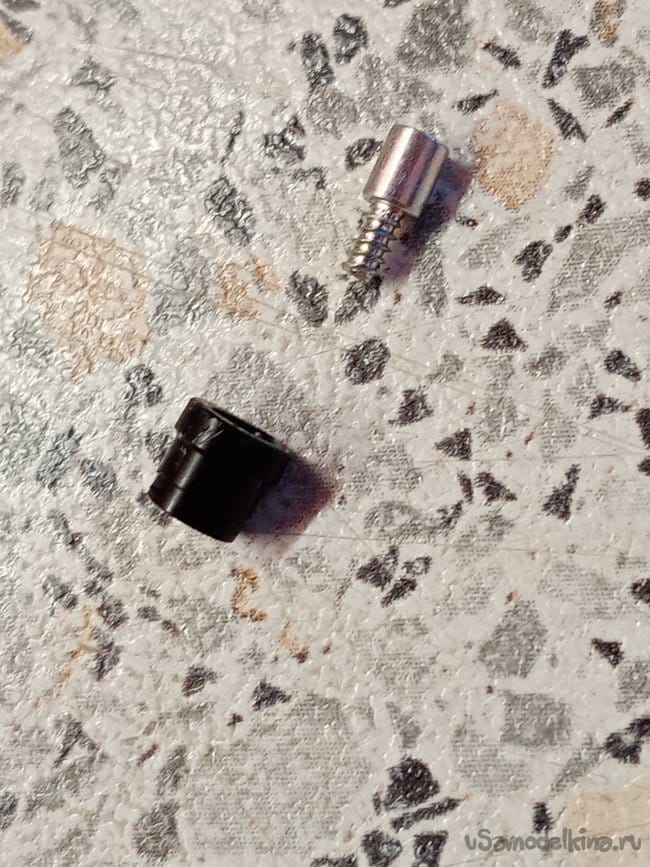

Вот примерно.

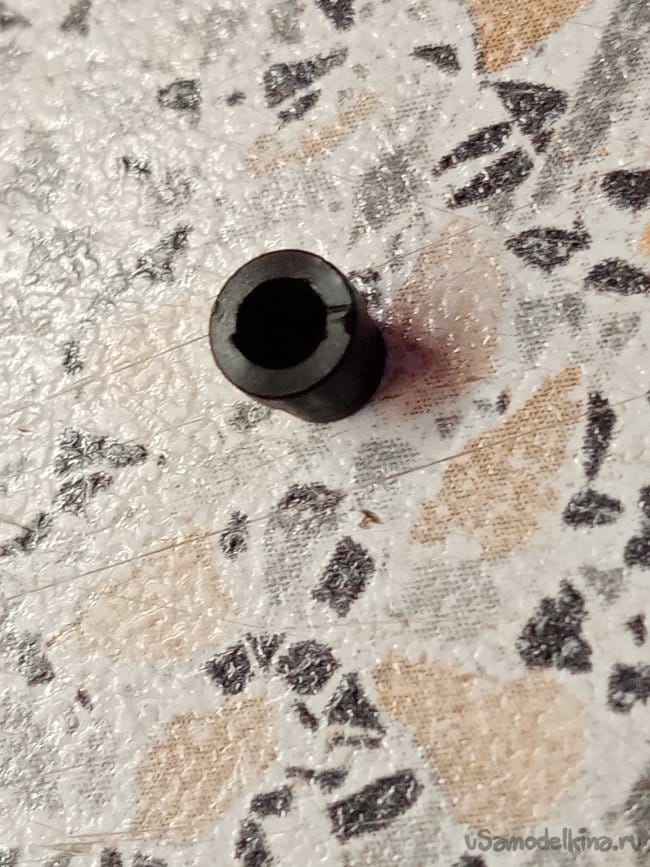

На болтик одевается пластиковая шайбочка, она и скользит по вырезам баррелей.
Фото с другого объектива для наглядности.

У нашего пациента немного другой размер этих деталек. Но принцип один.

Нужно просто изготовить такие-же пластиковые, но на микрон больше. Они будут с некоторой натугой ерзать в прорези и объектив не будет самовыдвигаться.

Долго искал специалиста, который может выточить мне такие маленькие ступенчатые трубочки да еще в внутренними отверстиями разного диаметра из капролона или фторопласта.

Доже обращался на оптический завод. Могут конечно, заказ но количество....от вагона.
Через задний ход, тоже дело не пошло. Мало деталек. Нужно, несколько размеров ну.. штук по 10-20 примерно.
Не хотят руки марать.

Совершенно случайно порекомендовали дедушку, он реставрирует старинные часы. У него есть самодельный станочек для таких мелких и точных деталек, правда из бронзы точит. Познакомился показал, что нужно. Правда без особой надежды. Капролон и фторопласт очень капризный материал в токарной обработке, трудно вогнать в размер деталюшку.
Не получилось. Печаль.

И тут мастера-часовщика раззадорило. Победил гнусный материал. Все подошло с микронной точностью.
Привез еще несколько разных пинов. Попробовали, подогнали в размер. Красота.
Мастер внес рацпредложение.
Давай образцы пронумеруем.
Пишешь мейл и заказываешь, допустим "нумер3"- десять штук.
Приезжаю, получаю продукцию, оплачиваю и все довольны. Особенно фотографы.


Опять за пылесос и тряпку. Включаю увлажнитель.
Разбираю объектив, меняю пины на фторопластовые. Собираю.
Готово.
