    Мясорубка Moulinex для походных условий


    Решение переделать мясорубку пришло, после того как задался желанием уменьшить шум при приготовлении фарша.

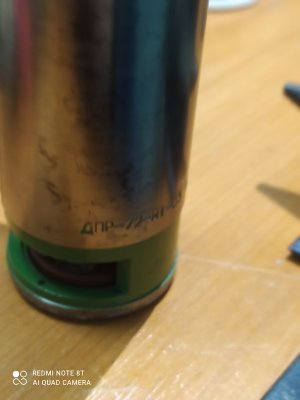

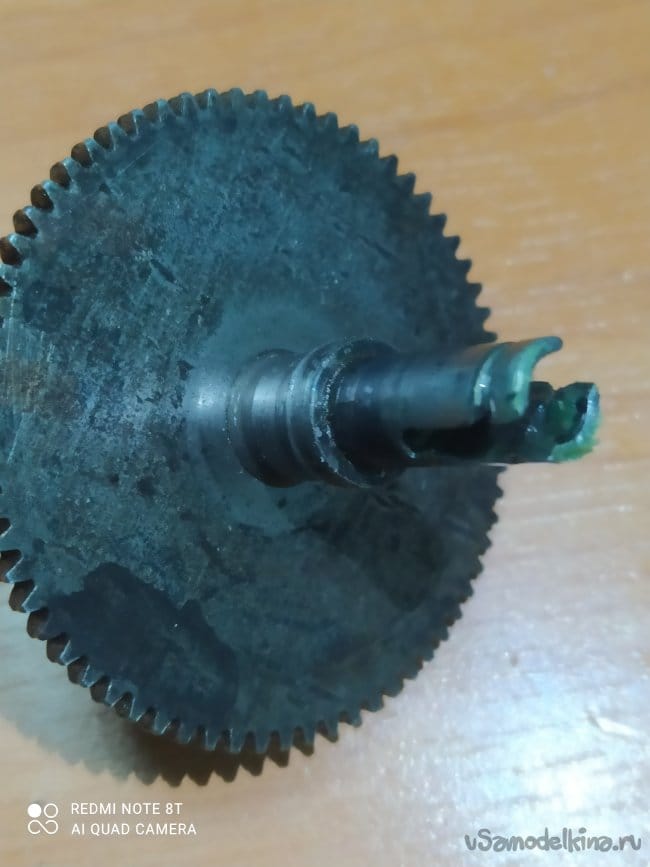

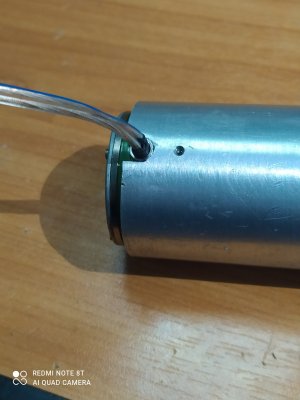

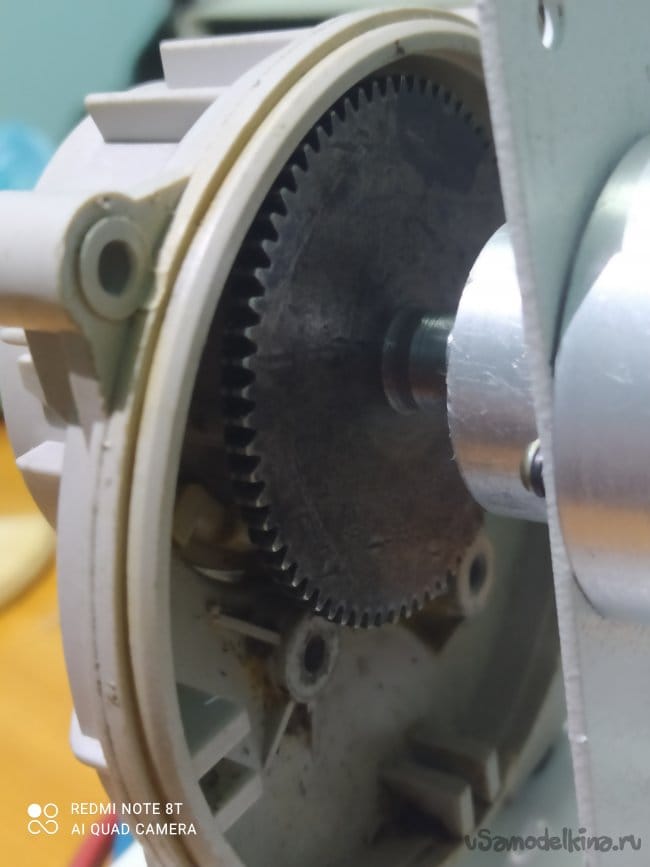

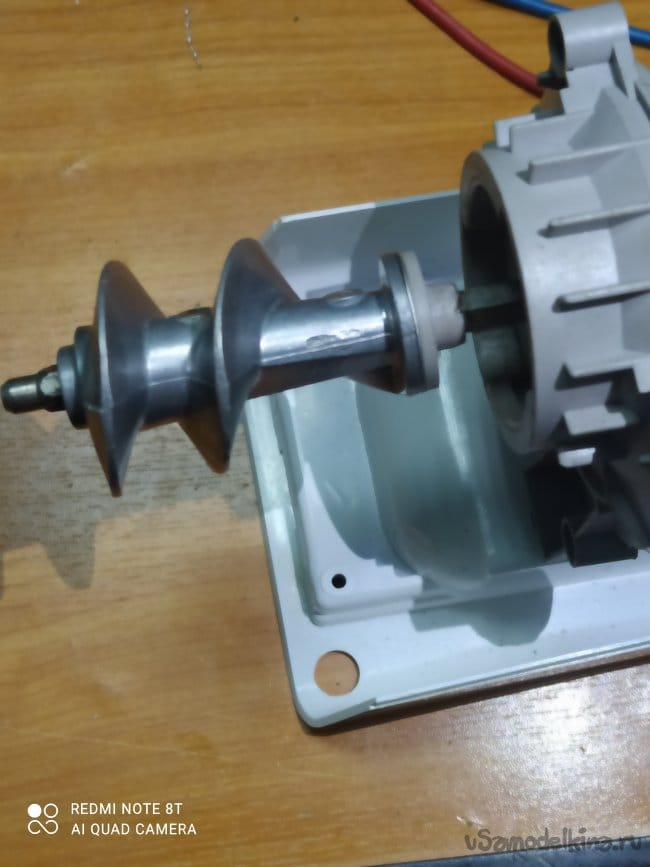

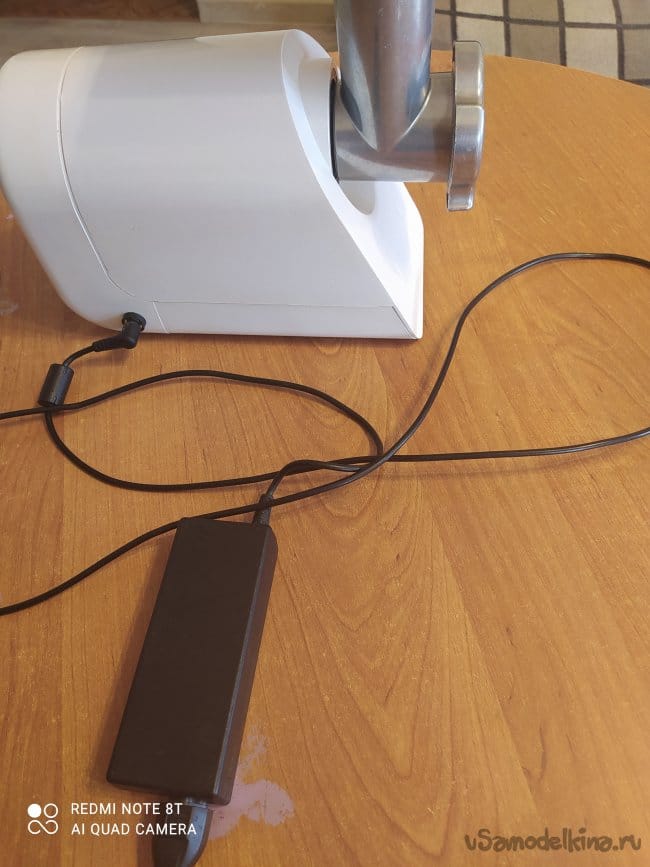

    Купил мясорубку со сгоревшим мотором. Разобрал планетарный редуктор от воздушной дрели. Сочленил с мотором ДПР-62. Затем доработал основной вал мясорубки. Получилась практически бесшумная Moulinex HV3 с питанием от ноутбучного БП 19,5в. ДПР- 62 рабочее 27в при токе до 3А. Мотор нагреть не удалось выше 30 градусов при непрерывной работе более 2 часов. В дальнейшем решил добавить стабилизатор оборотов с откликом на нагрузку. Снижение со 100 об/м до 20-30 без нагрузки, что снизит потребление электроэнергии.

    В отсек для провода входят 6шт Литий ионных АКБ типа 18650, что сделает ее полностью автономной. А пока через прикуриватель или клеммы на АКб автомобиля или катера.

    Для повторения лучше использовать редуктор и мотор от шуруповерта. Так как ДПР-62 и редуктор от воздушки для переделки потребует токарные работы с высокой точностью. Да и стоимость нового ДПР сделает переделку дорогой.
    А у меня это еще из СССР. Как многие думают, где делали только галоши.








    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: мясорубка 18650

    Замена ремня компрессора

    «Шорох эфира» в объективе Canon EF-S 18-135mm f/3.5-5.6 IS USM

    Добавить комментарий

    20 комментариев
    Korolev
    sergeyp,
     Так я то, и не сомневался, в принципе - Королёв был не согласен.. :)))

    И правильно, не согласен! Что там на видео? Во-первых не в походе, от пониженного напряжения, а на кухне от сети, там рядом пульт лежит. Во-вторых нежненькую печёночку, и ту еле-еле, не убеждает!  smile


    sergeyp
    Евгений 1966,


       Так я то, и не сомневался, в принципе - Королёв был не согласен.. :)))

       Если хотите вставить ссылку: вверху окна комментария есть значёк, похожий на звено цепи - нажмите на него мышкой - выпадет окно в которое вставьте ссылку и короткое название ссылки: будет намного аккуратнее. :)))    Мулинекс в походе..)))

    Евгений 1966 Автор
    sergeyp,


    https://www.youtube.com/watch?v=jxkYD6jreQ8

    Евгений 1966 Автор


    [img=|Мясорубка для работы от источника 12-24 Вольта.]https://www.youtube.com/watch?v=jxkYD6jreQ8[/img]

    Korolev
    sergeyp,
    У меня в сверл. станочке ДПМ30-01 (хар. почти как у ДПР62) сверлит до 5 мм. без редуктора, и перегруза нет (если не торопиться)

    Да у меня тоже этих самых сверлилок, точилок, шлифовалок, десятка полтора, а то и поболее будет, на самых разных движочках. Но мы же грамотные люди, понимаем, что "сверлит до 5 мм" - ни о чём! Какой материал сверлит, на какую глубину, и т. д.. Достаточно сравнить сверление плат и прочего листового материала ручной дрелью, и усилие, прикладываемое к рукоятке ручной мясорубки.  smile


    Евгений 1966 Автор

    Всех сбил с толку, ДПР-72



    ino53
    Цитата: Валерий
    А ума не хватает даже понять, что машина на первой передаче в разы мощнее, чем на пятой!)))))

    Блин, и ведь не то, что бы не понимает, он не хочет понимать, изначально он прав! Дол....  Когда кружок вел, для таких случаев (конкурсы и т.п.) была отработанная метода - мелкий, но смышленый, за спиной его стоит кабан головастый, шепчет мелкому на ухо, смысл я заранее им вводил. Картина маслом - пузатый умный дядька, при галстуке, напротив - стоит мелкий, 5...7 класс, за плечи его держит кабан лет 17-ти. Поговорили, и дядька уходит весь в  г...е xaxa


    Dmitrij
    Цитата: Валерий
    А ума не хватает даже понять, что машина на первой передаче в разы мощнее, чем на пятой!)))))


    а у меня на жигуле самая мощЬная 4-ая, ибо прямая!  xaxa

    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig

    «Марти! Думать нужно в четырех измерениях...»
    Валерий
    Цитата: sergeyp
    Для бетономешалки мясорубки подошел бы от миксера.. (ну, которым раствор в тазике мешают) :)))

    Мой миксер чуток помощнее бетономешалки... По крайней мере, бытовой, на 140 литров. Его мощность для неё избыточна была бы...

    Не могу представить мясорубку, которой такая дурь потребуется? Промышленная? Типа, сразу на десяток кг загрузки?

    П.С.Пардоний! Не чёл статью... Так..."Ухом хацепился"...)))

    Але нови ностра алис!
    Валерий
    Цитата: Korolev
    И как это влияет на мощность на выходе (шнеке)?


    Не далее, как вчера пытался объяснить человеку, что редуктор не может добавить мощности устройству! Он её наоборот отбирает чуток, так как КПД у него не 100%.

    Человек внимательно выслушивал мои объяснения про то, что такое мощность, и чем она отличается от силы (крутящего момента в том частном случае)...

    А потом мне "донесли" как он вовсю потешался над "тупым инженером", который "физику не учил в школе", а "по блату, как и все, устроился".)))) А ума не хватает даже понять, что машина на первой передаче в разы мощнее, чем на пятой!)))))

    Але нови ностра алис!
    sergeyp
    Цитата: Korolev
    мощность двигателя шурика в разы превышает мощность ДПР-62.


       Превышает раз в пять... У меня в сверл. станочке ДПМ30-01 (хар. почти как у ДПР62) сверлит до 5 мм. без редуктора, и перегруза нет (если не торопиться). Для бетономешалки мясорубки подошел бы от миксера.. (ну, которым раствор в тазике мешают) :)))

    Korolev
    sergeyp,
    Плохо Вы коллекторные двигатели знаете...

    Ну да, я плохо знаю синхронные двигатели, поэтому, в отличие от знатоков, и не берусь утверждать:

    В случае увеличения нагрузки мощность может возрастать в десятки раз... : )))

    smile

    Любой мастер скажет Вам что шурик отлично крутит бытовую мясорубку

    Я конечно плохо знаю синхронные двигатели, но сильно подозреваю, что мощность двигателя шурика в разы превышает мощность ДПР-62. smile

    А у штатного двигателя и редуктор другой...

    И как это влияет на мощность на выходе (шнеке)? Вот специально включил мясорубку, на холостом ходу те же 50-60 оборотов шнека, но учитывая гораздо большую мощность штатного двигателя, я не просто верю, я видел воочию, как супруга перемалывает мясо. smile

    sergeyp
    Цитата: Korolev
    Это с какого перепугу?


       Плохо Вы коллекторные двигатели знаете... Любой мастер скажет Вам что шурик отлично крутит бытовую мясорубку. Автор за счет планетарки увеличил не мощность, а крутящий момент на выходном валу (60-70 об\мин. Каков момент?) Поэтому я ему верю!... )))

       А у штатного двигателя и редуктор другой...

    Korolev
    Евгений 1966,
    в школе учили умножать?

    Техническую неграмотность на вытекающую из нё глупость? Нет, этому виду умножения не учили! smile


    Korolev
    Евгений 1966,
    В "переделке" мощность около 80 Вт

    Откуда 80 Вт, если двигатель 4,6 - 12,3 Вт (в зависимости от исполнения), и даже значительно меньше, учитывая пониженное напряжение питания? Никакой редуктор, ни при каких обстоятельствах не может увеличить мощность, подводимую к нему! nea


    Korolev
    sergeyp,
     Это коллекторный двигатель, мощность указана для номинальных оборотов.

    А штатный-то двигатель какой? Правильно, тоже синхронный (коллекторный)! yes

    В случае увеличения нагрузки мощность может возрастать в десятки раз... : )))

    Это с какого перепугу?

    В случае увеличения нагрузки растёт ток в обмотках, КПД падает, перегрев и "сгорание"! А в приведенной таблице указан пусковой ток, превышающий рабочий, но ненадолго, а только в момент пуска двигателя. smile



    sergeyp
    Цитата: Korolev
    для реальной работы мощности не хватает?


       Это коллекторный двигатель, мощность указана для номинальных оборотов. В случае увеличения нагрузки мощность может возрастать в десятки раз... : )))

    Евгений 1966 Автор
    Korolev,


    Если по существу, то на мясорубках указывают пиковую мощность в режиме заклинивания. Реальная мощность не позволяет мотору мясорубке работать дольше 15 мин. затем останов не менее 30- 40 мин. О чем написано в инструкции.  На HV -3 у всех одна поломка, перегрев ведущего вала, с последующим проворотом пластиковой шестерни. В "переделке" мощность около 80 Вт.  в отличии 150 Вт как на "МУЛЕ". Но за счет планетарного редуктора обороты снижены до 60-70 Об/м. Производительность конечно не рекордная. Примерно как на ручной.  Ну как говорится в одном фильме, что б так петь - учиться надо 20 лет.

    Евгений 1966 Автор
    Korolev,


    в школе учили умножать?

    Korolev

    А где, собственно, видео результата работы? Или для реальной работы мощности не хватает?

    Мясорубка Moulinex HV10 ME856D32 ... Номинальная мощность ... 800 Вт

    ДПР-62-Н1-03 ... Напряжение питания, В ...... 27 ... Номинальная мощность, Вт ...... 4,6

    smile
