    Ремонт сломанного штатива REKAM RT-L38. Немного про видеоуроки


    Однажды клиент принес в ремонт объектив «L» класса. При съемках в студии аппарат вместе с объективом уронили со штатива в экстазе съемочного процесса. Сам фотоаппарат практически не пострадал, по мелочи немного заклинило элементы управления. Объектив разбили более серьезно, пришлось менять байонет и разбирать его практически полностью, устраняя внутренние повреждения. Ремонт был окончен, клиент заплатил не маленькую сумму и весьма довольный удалился.
    Наша встреча состоялась вновь. Принес сломанный штатив, с которого вся эта конструкция благополучно и навернулась. Отдал на запчасти.


    Страдалец основательно поврежден, причем в самом сложном месте. Практически полностью разлетелась «голова». Само основание, на которое крепится аппарат. Разбит микролифт, подъема крепления, узел поворота и наклона, отсутствует основная площадка. Хотя «ноги» остались целы.

    Штатив достаточно долго путешествовал со мной с одной работы на другую, выбросить жалко, но особой надобности не было. Так и лежал в уголке в чехле.

    Понадобился в моделке, когда нас кинули на «удаленку» в связи с коронавирусом. От начальства поступила «указюка» организовать видеоуроки для канала Школы Технического Творчества.
    Ага, каким местом организовывать, видеокамеры нет, компьютер полудохлый, интернет не проворачивает нормально. Оператора понятно тоже, и человека имеющего работать с видеоредакторами не имеется. Хотя ставка какого-то админа есть.
    Мои возражения не приняты. Суть приказа «нах и пох», но уроки чтобы были. А то вы ничего не делаете на карантине, а деньги получаете.
    Пардонте, чего-то я расп..ся.
    Думаю, ситуация многим знакома, не стоит углубляться.
    Первое дело нужен штатив, снимать буду фотоаппаратами. Есть несколько штук мыльниц, попробую. А там как получится.
    Приготовил инструменты и материалы.

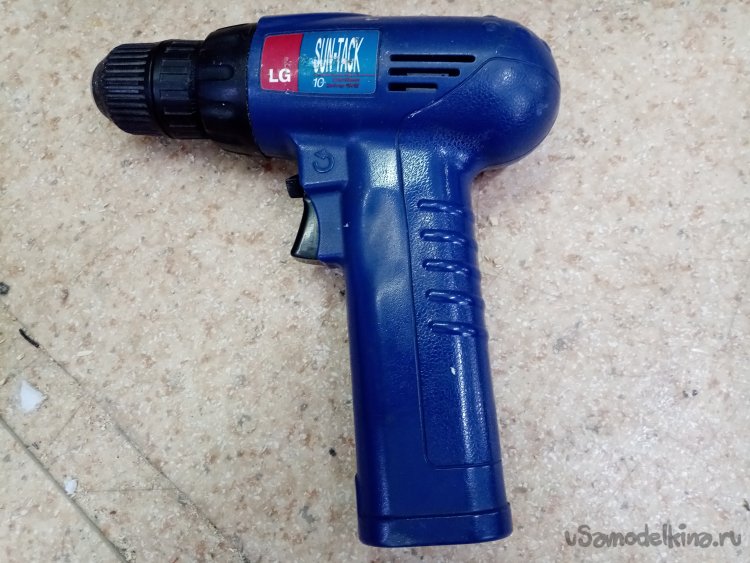

    Шуруповерт.

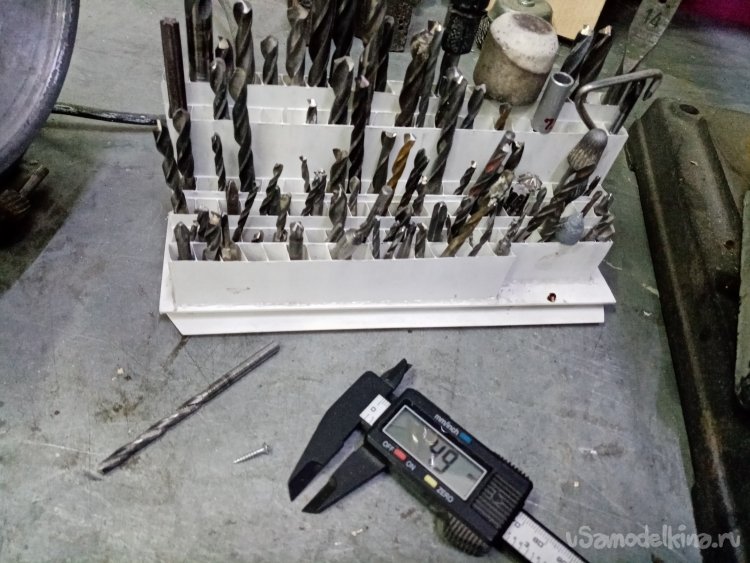

    Штангельциркуль и сверла.

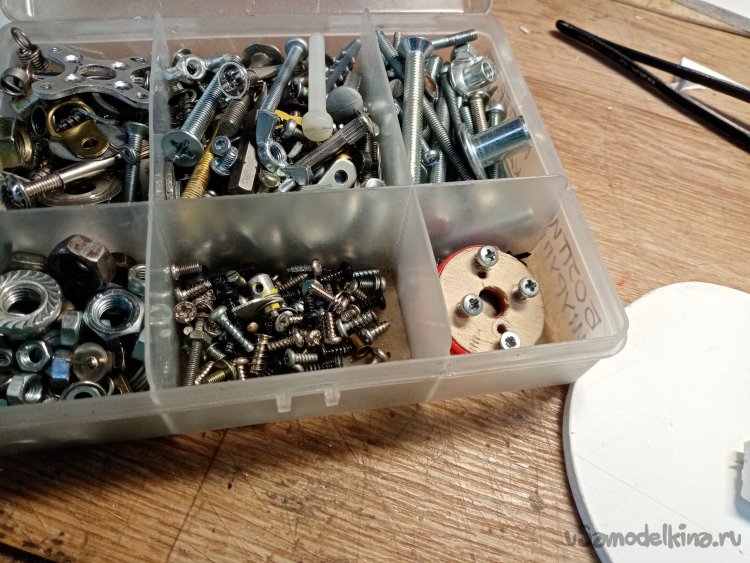

    Коробочку с болтиками и гаечками.

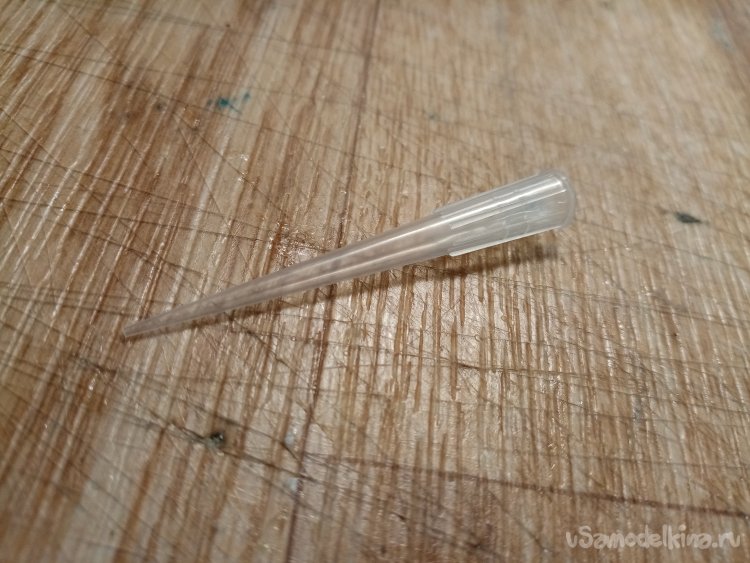

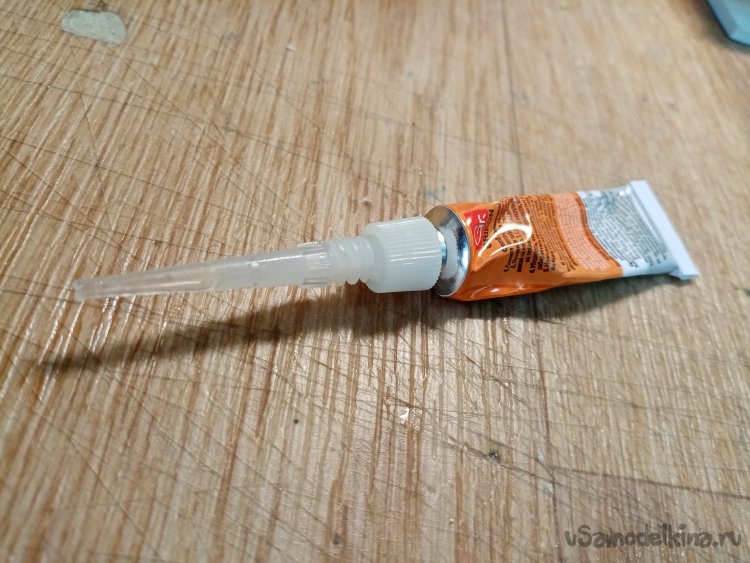

    Клей циакрин.

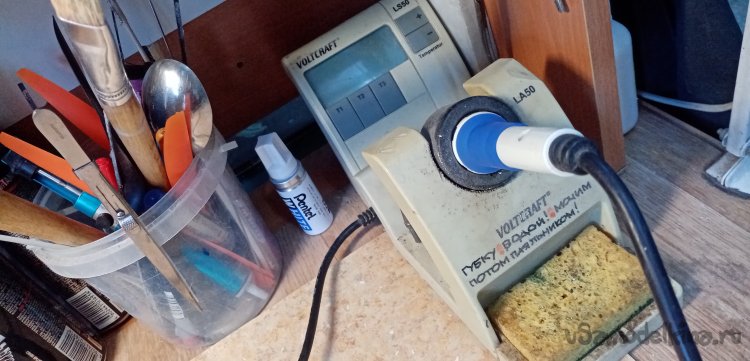

    Паяльник.

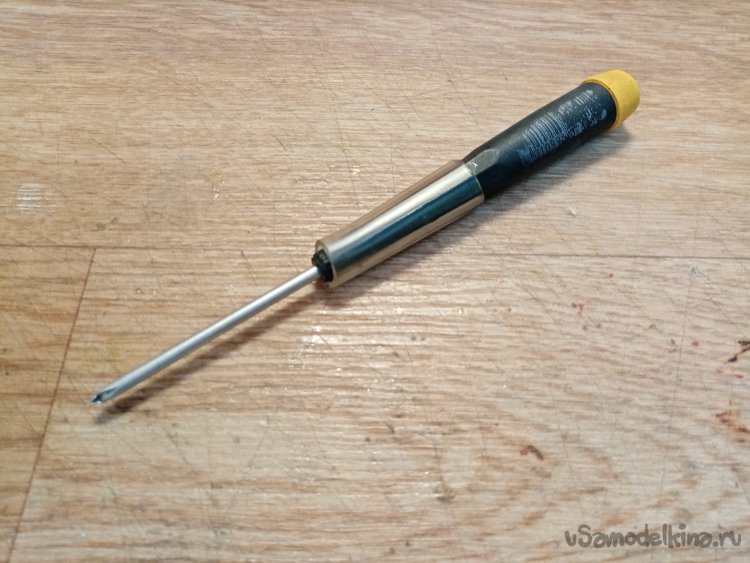

    Отвертку.

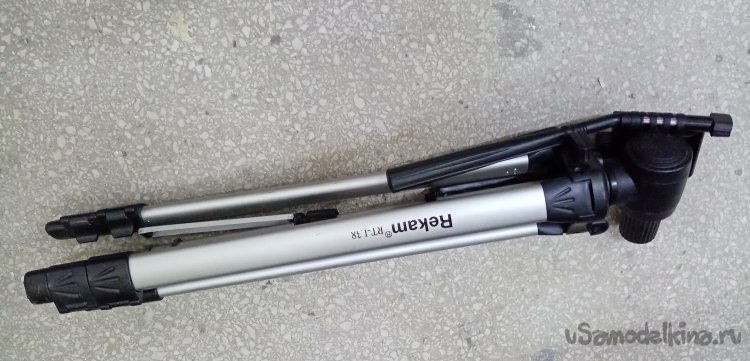

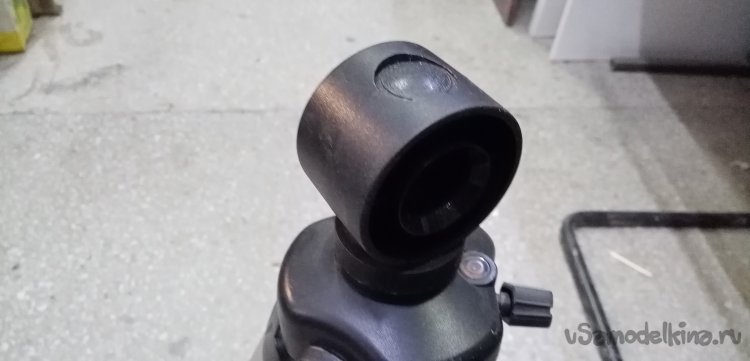

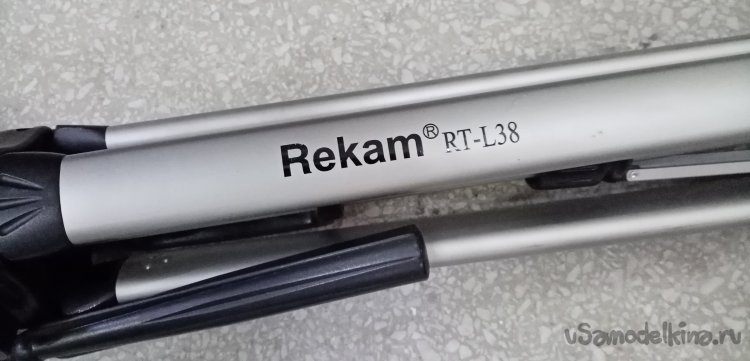

    Извлекаю «трипод» из чехла, давно не видел и слегка не помню, чего там наломалось.

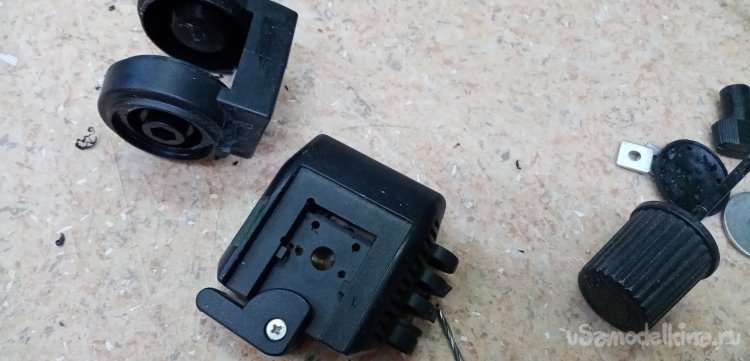

    Разбираю сломанную голову на запчасти.

    Узел наклона в вертикальное положение и микролифт разлетелся на кусочки, не восстановить. Собственно он и не нужен.


    А что необходимо для дела. Первое, площадка крепления, узел поворота по крену, узел наклона по тангажу. И чего-то там придумать для крепления фотоаппарата.
    Разбираю дальше.

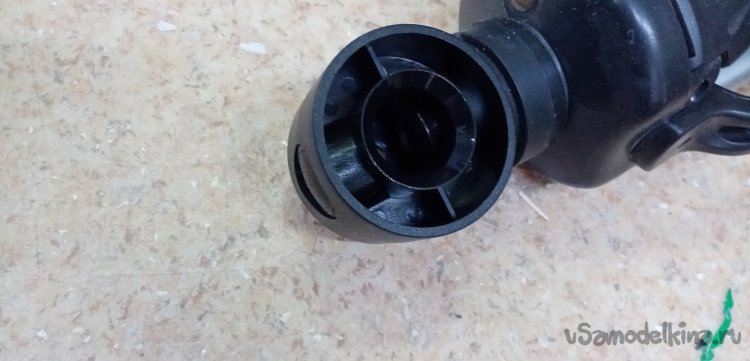

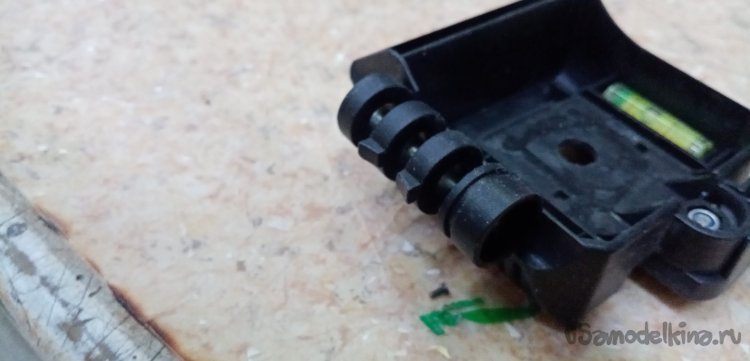

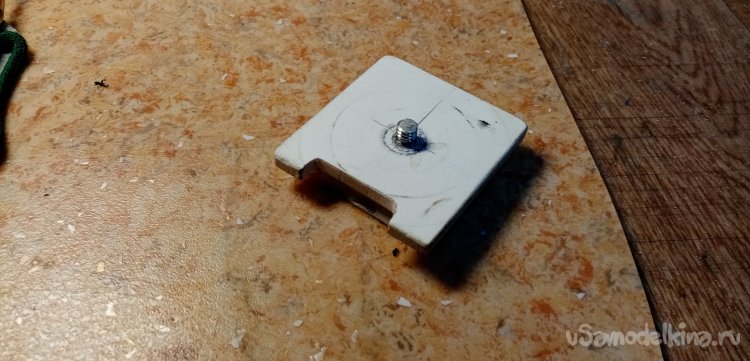

    Освобождаю от осколков площадку с узлом наклона.

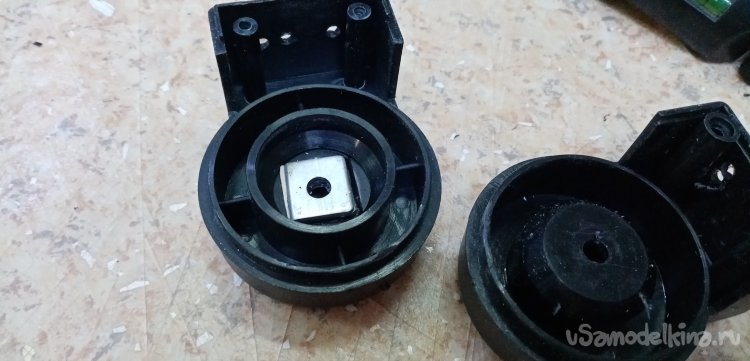

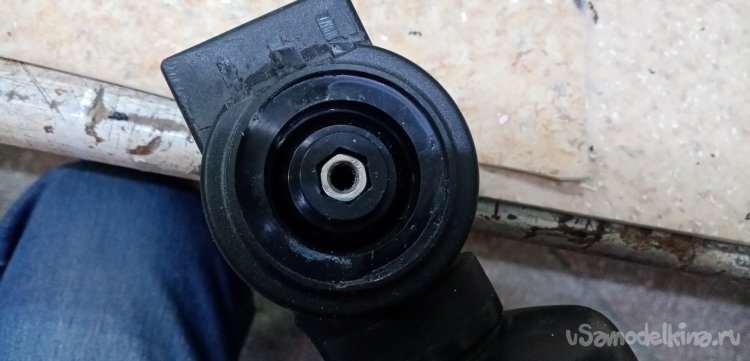

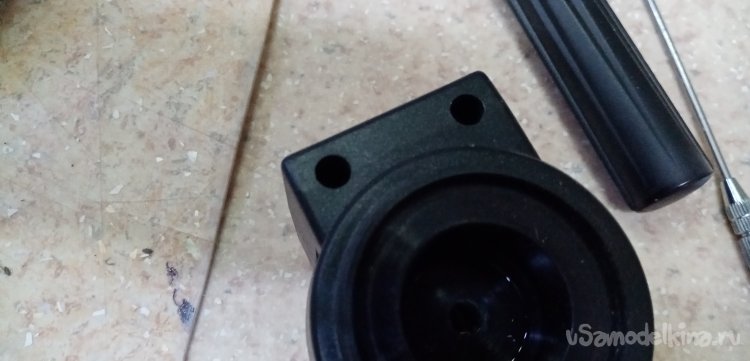

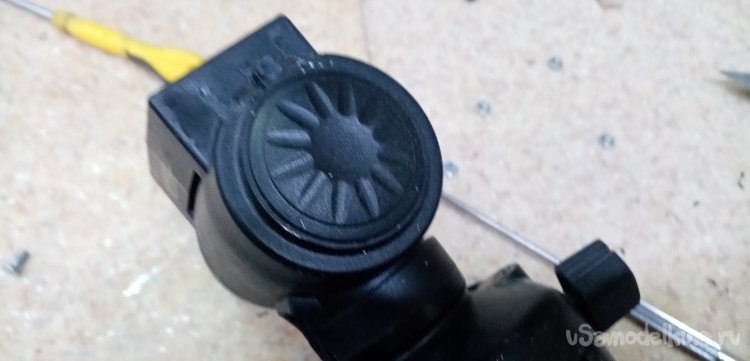

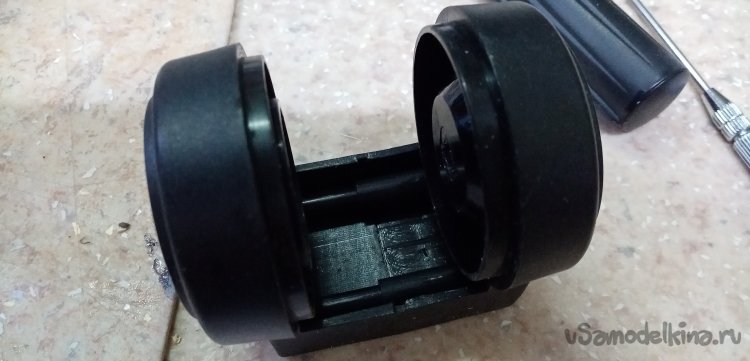

    Блок поворота.


    Извлекаю остатки микролифта с рычагом, не понадобятся.

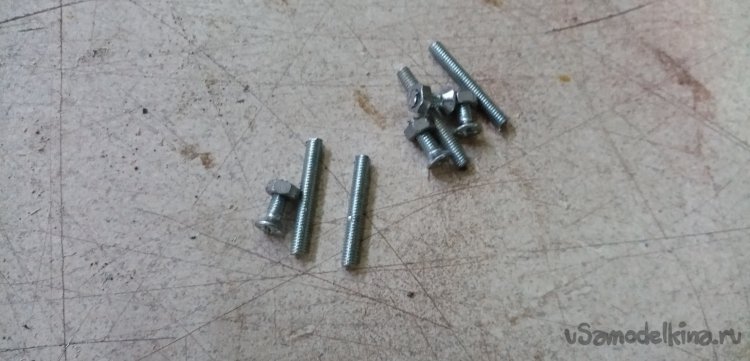

    Приготовил болтики с гайками, немного длинноваты оказались. Промерял размер, нужно отпилить.

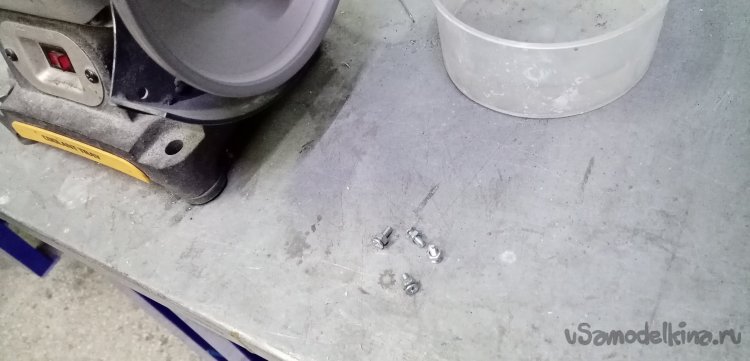

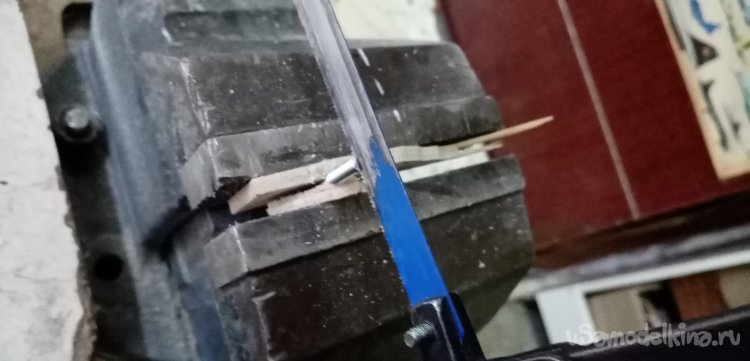

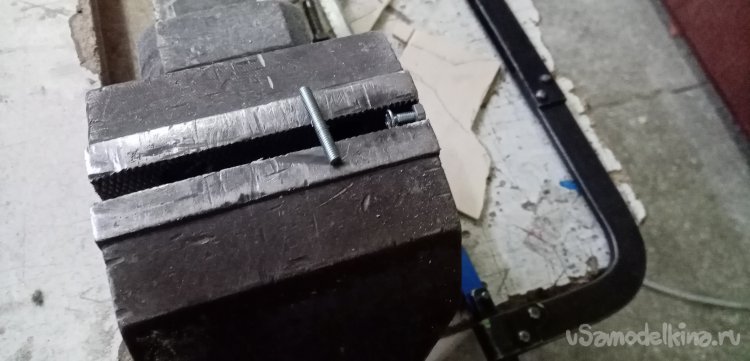

    На болтик наворачиваю гайку, устанавливаю её в нужное положение, болтик зажимаю в тиски при помощи прокладок из фанеры, чтобы не повредить резьбу. Пилой по металлу отрезаю, затем немного поправляю кончик болтика на точиле, придав небольшую конусность. И скручиваю гайку, она выправляет поврежденную резьбу. Отпиленный кусочек тоже пойдет в дело. Пропиливаю с торца шлиц под отвертку и получилась шпилька. Пригодится в хозяйстве.

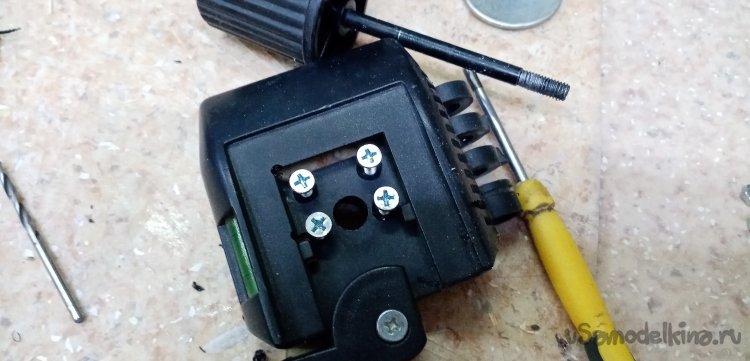

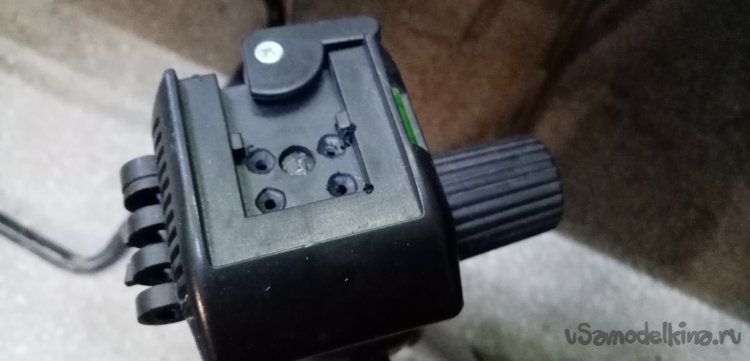

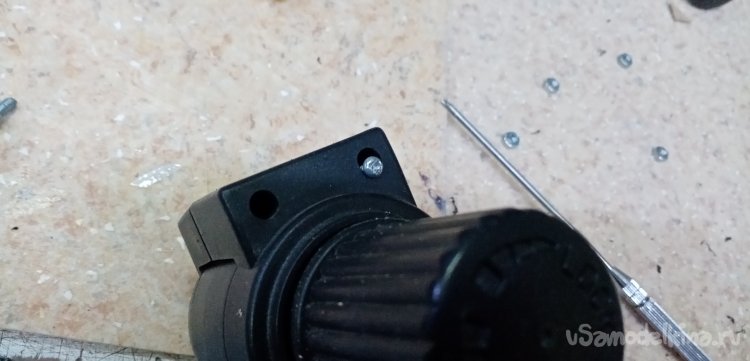

    В верхней площадке сверлю отверстия для болтиков. Зенкую углубления под потайные головки.

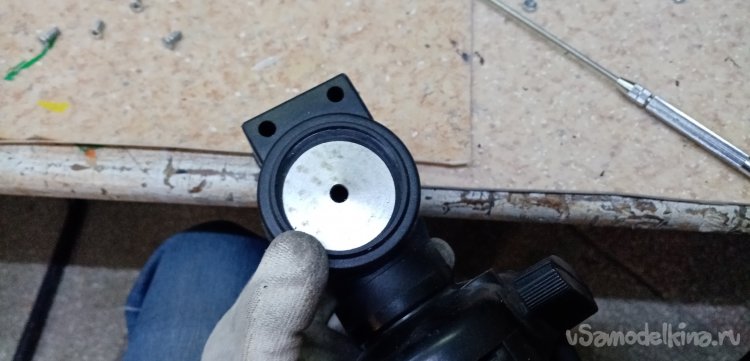

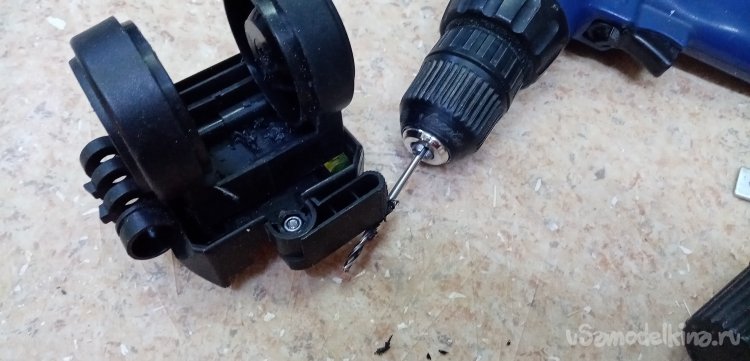

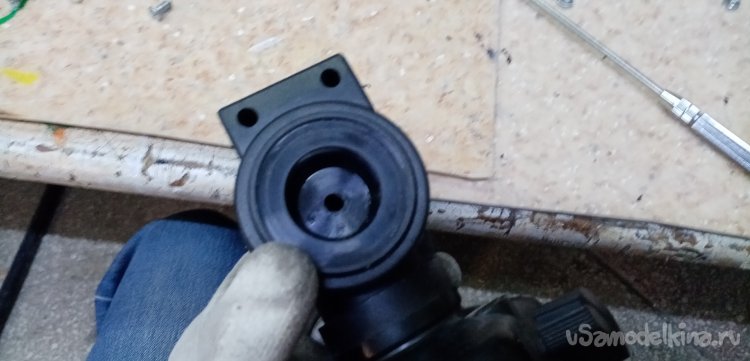

    Затем по разметке засверливаюсь в площадку поворотного узла.

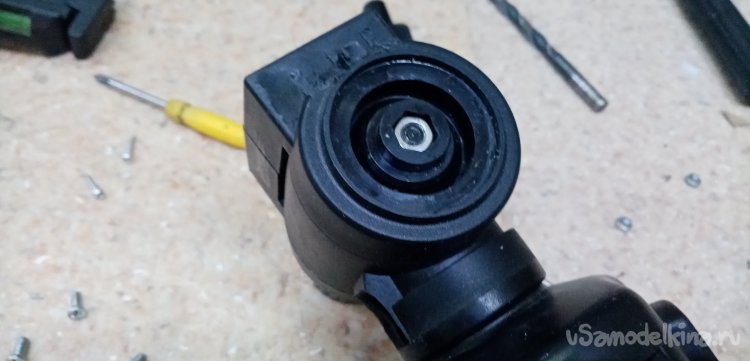

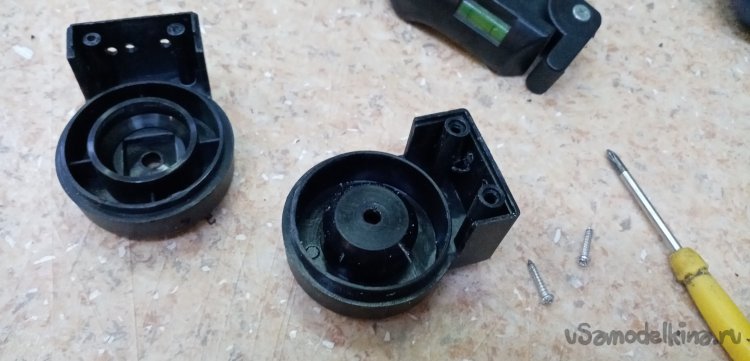

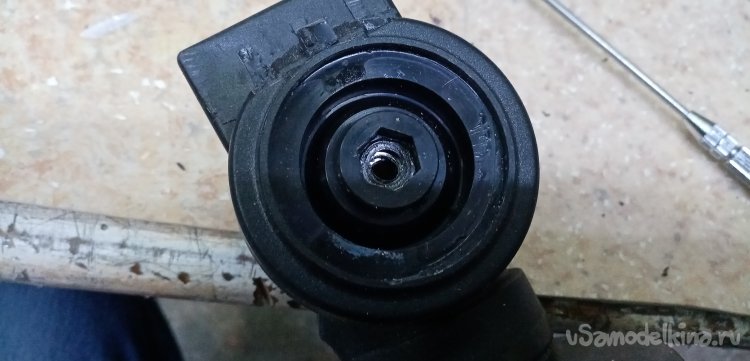

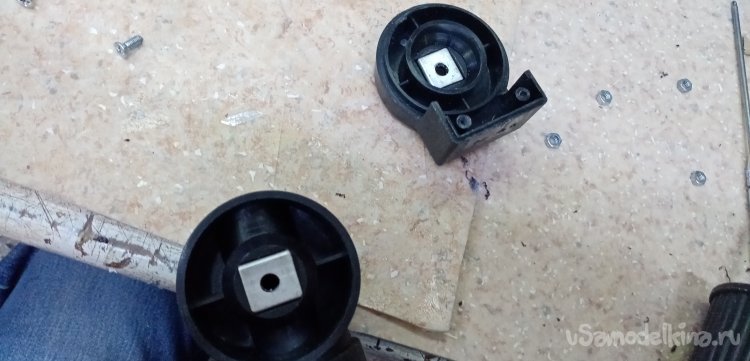

    Разбираю поворотный узел, заклеиваю небольшие трещины циакрином, проплавляю по склеенному паяльником. Циакрин с паяльником дает весьма крепкое соединение.





    Пока ковырялся с трещинами, забыл последовательность сборки узла. Вроде все просто, но пришлось три раза собирать-разбирать, пока сложилось в кучу.




    Осталась очень трудная задача, прикрепления верхней части к поворотному узлу.

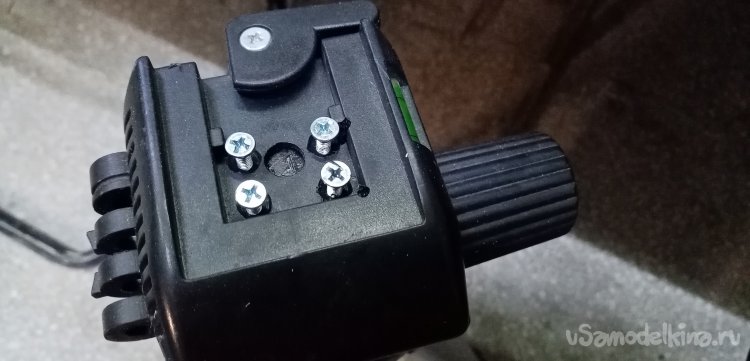

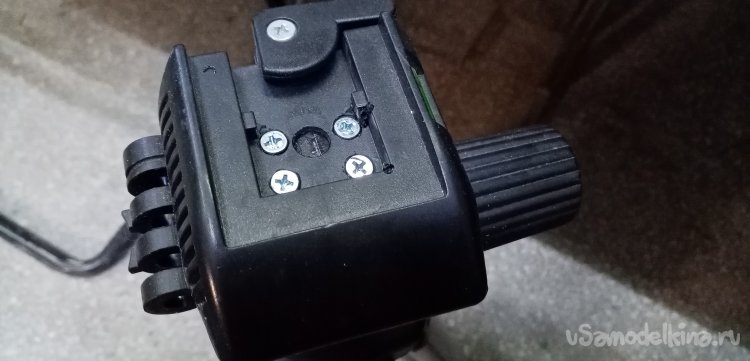

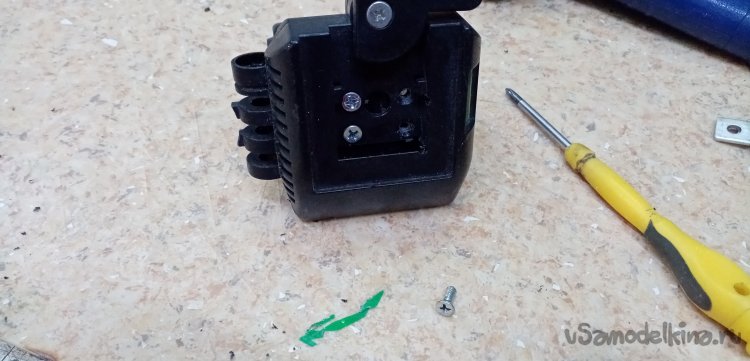

    Наконец собралось и прикрутилось как нужно.

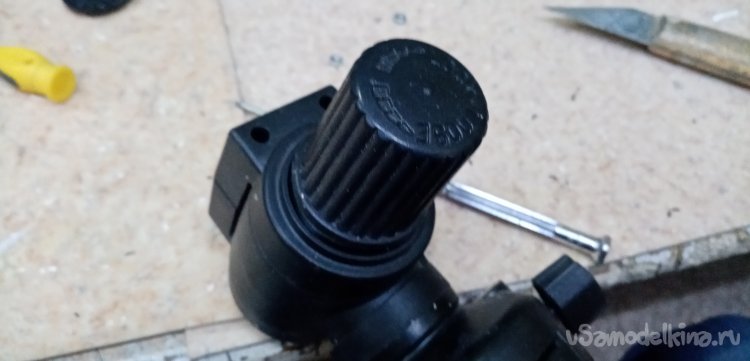

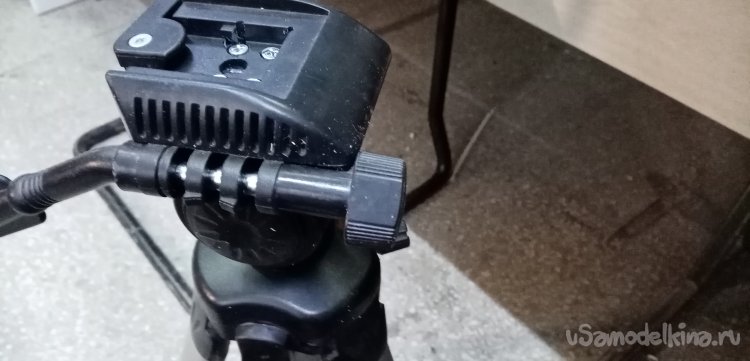

    Под завершение, установил ручку поворота на место. Правда в вертикальное положение площадку уже не поставишь и лифта нет. Но зато можно проворачивать по горизонту и наклонять.

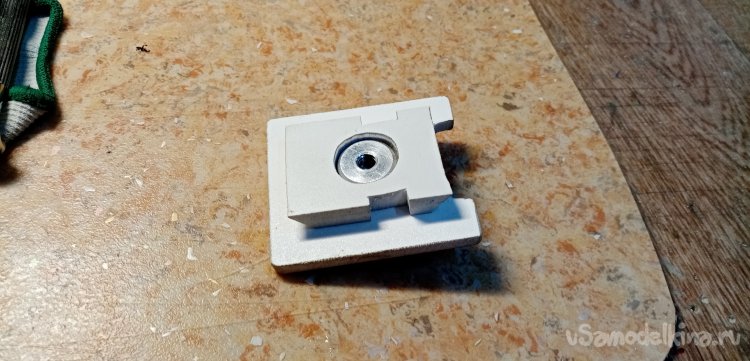

    Изготовил крепежный элемент для камеры из моего любимого мягкого рекламного пластика.

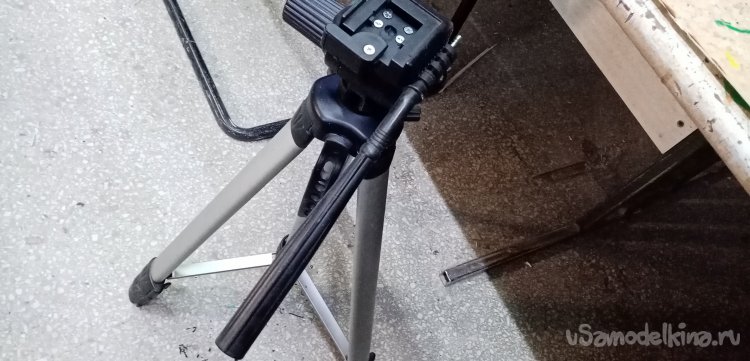

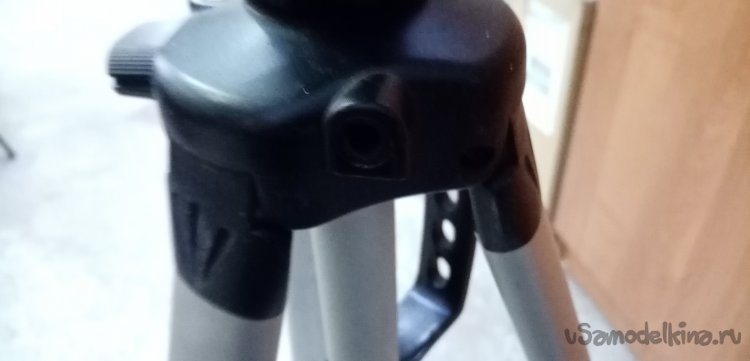

    Фиксаторы положения головы все остались целые, ноги трипода тоже действуют.

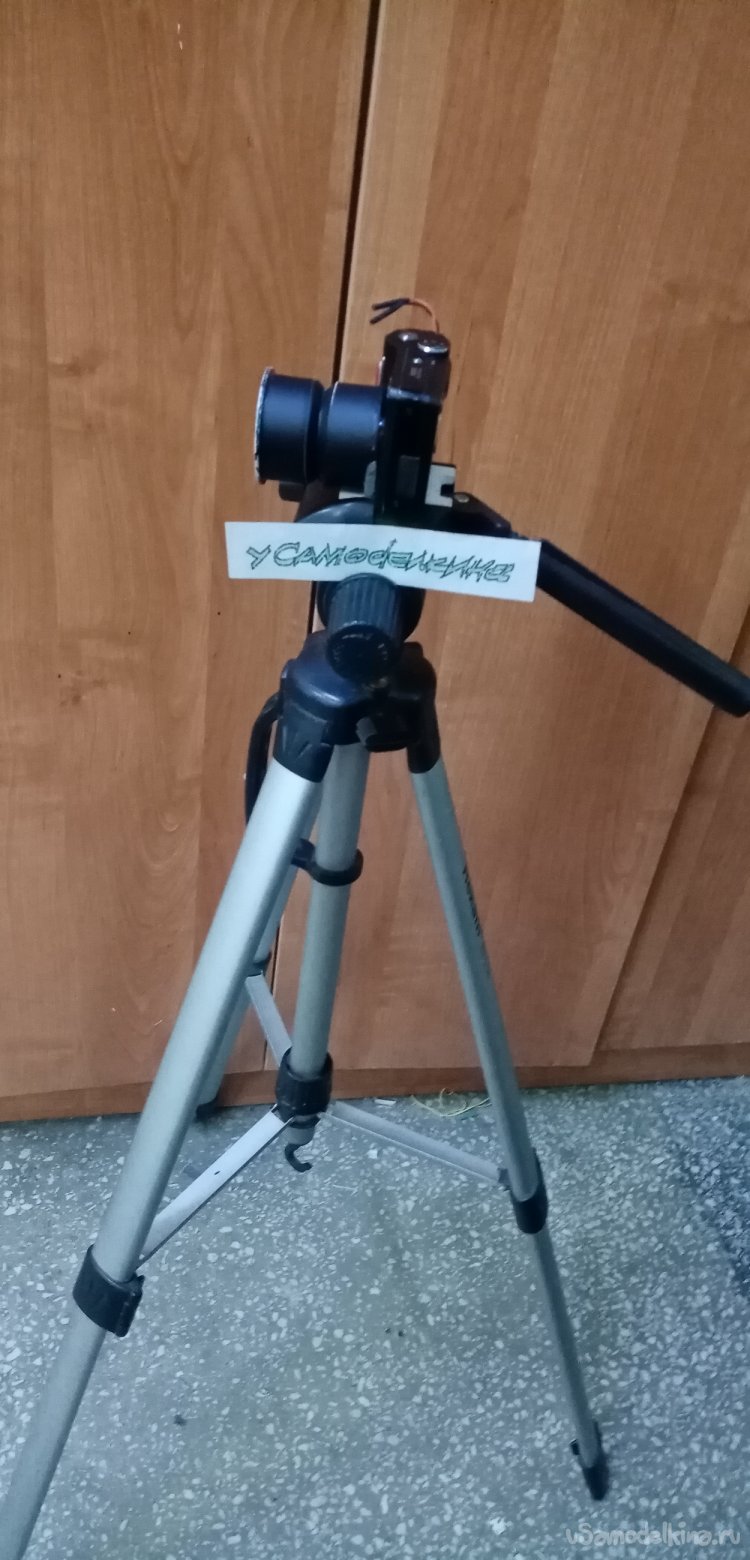

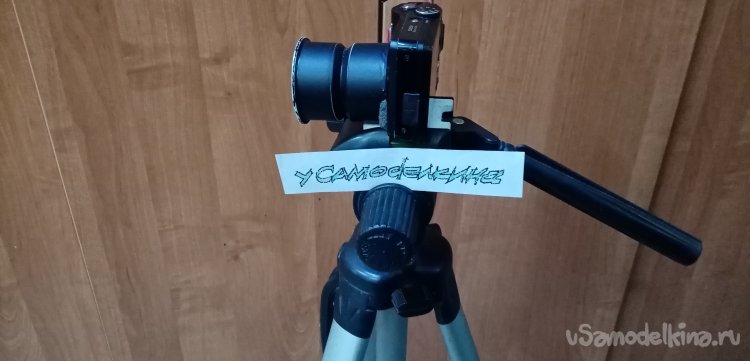

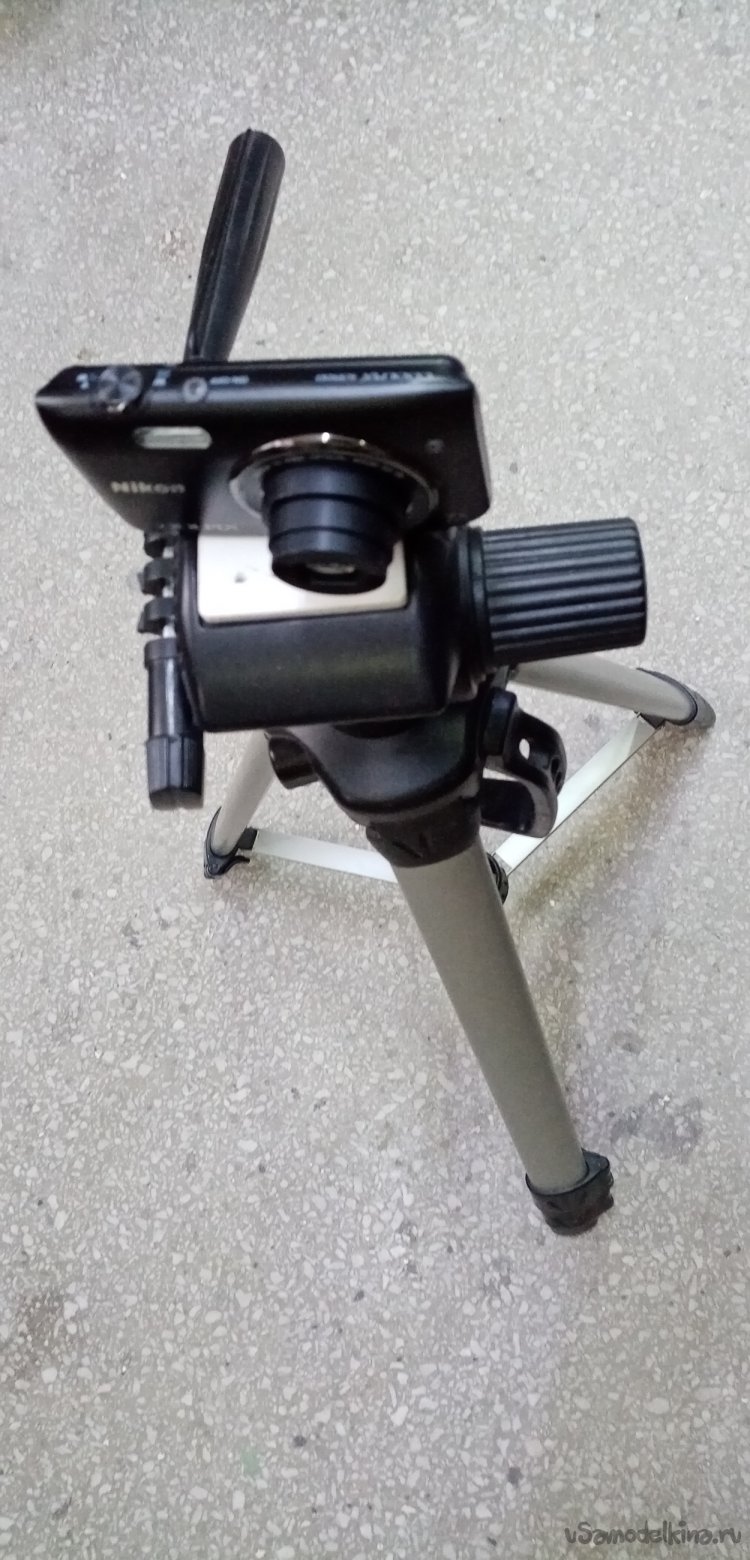

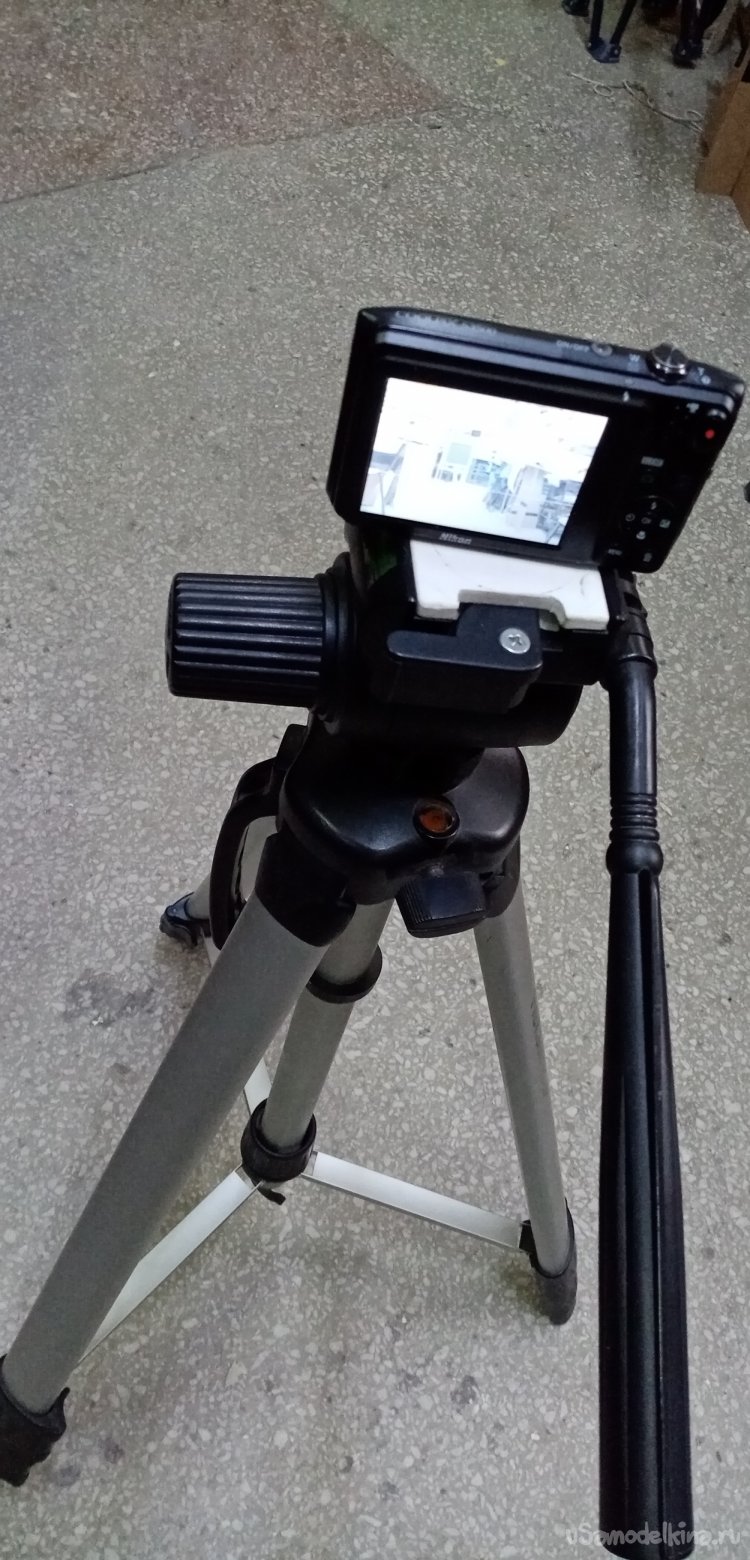

    Можно пробовать снимать уроки. Камеру установил SAVSUNG 1050.




    Но качество картинки не очень. Перепробовал все мыльницы имеющиеся в наличии. Не понравилось.

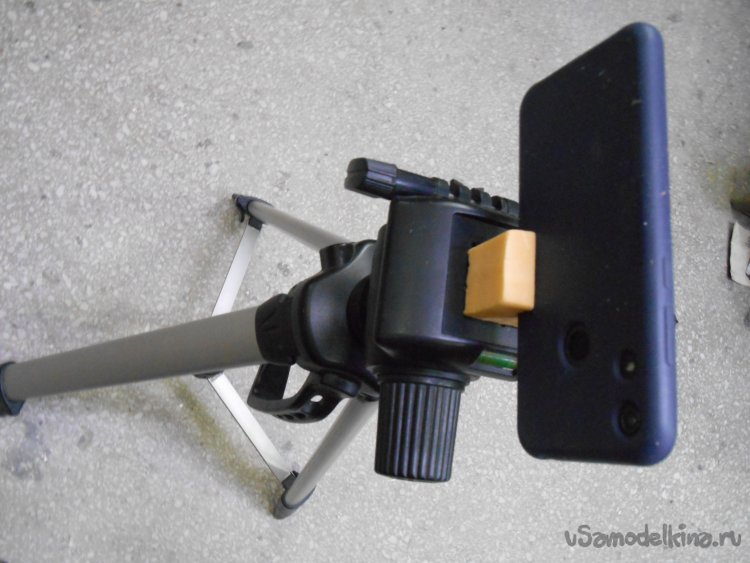

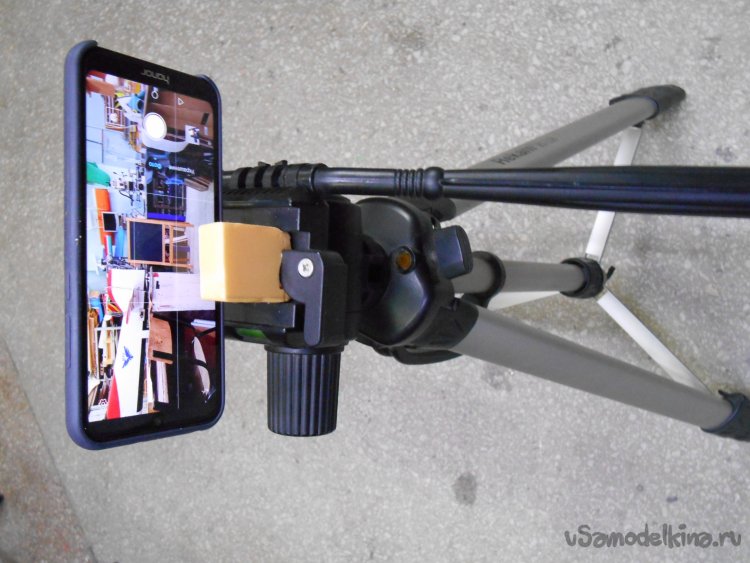

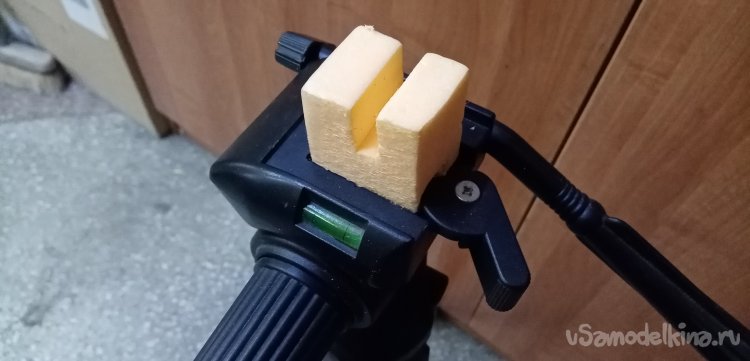

    Решил попробовать на телефон. Быстро вырезал ножом крепление из пенопласта. Держит достаточно плотно, не вывалится. Для дальнейшего потребления изготовил еще несколько подобных креплений в режиме «аля прима». Картинка с камеры телефона получилась неплохая.



    Снял несколько уроков, нужно монтировать. Дома на ноут скачал несколько видеоредакторов.
    Ковыряюсь в видеоматериалах, не получается. В мозгах затык. Матерюсь потихоньку. Младший сын (заглянул в гости) услышал мои словосочетания. Вник в проблему.
    «Нафик тебе редакторы папусик не мучайся, в телефоне есть встроенный простой, чтобы собрать урок его за глаза хватит».
    Заходит в меню моего телефона и тыкает в иконку «You Gut-Video Editor». За семь-сек, объяснил, как пользоваться приложением, и выкладывать смонтированный видосик в сеть.

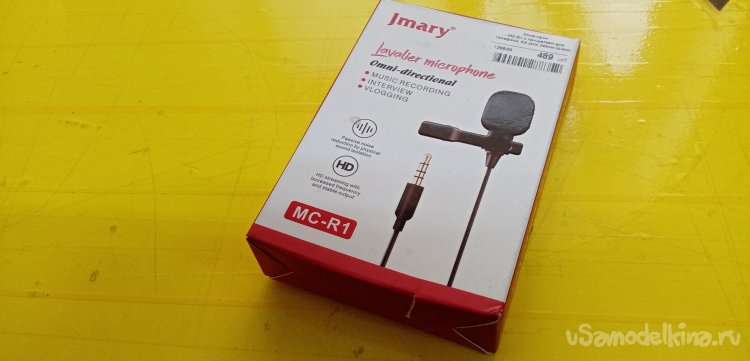

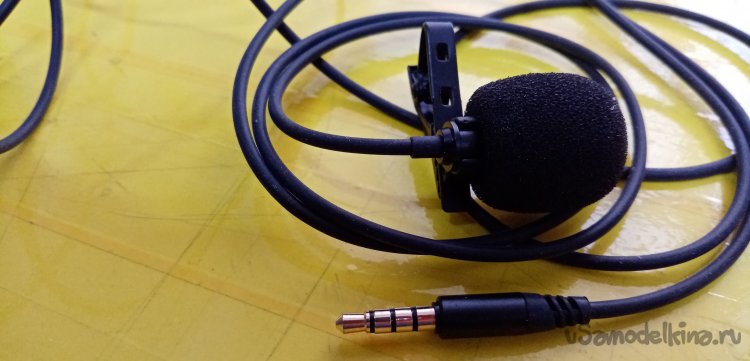

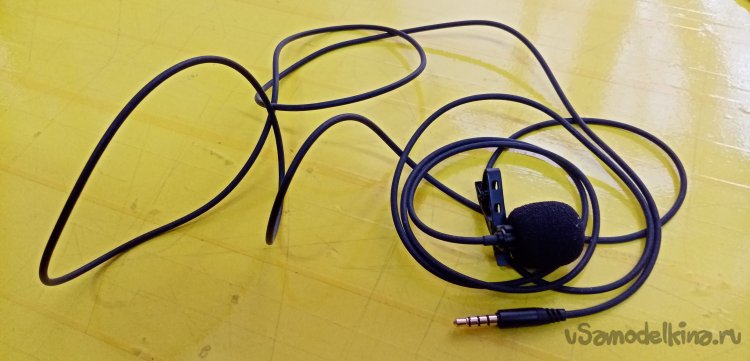

    Возникла проблема, тихий звук на видео. Причем странное дело, когда просматриваю с ЮТУБА на своем ноуте, нормально слышно. Подписчики жалуются. По началу пришлось говорить громче обычного. Затем прикупил гарнитуру с микрофоном. Стало немного получше. Затем пришлось купить отдельный микрофон с кабелем.



    Но иногда провод мешается при демонстрации самолетиков и прочих вещей в кадре. Присмотрел на Али беспроводной микрофон. Вроде хороший вариант. Накоплю денег куплю.
    Ссылочка плиз.

    Ремонт сломанного штатива REKAM RT-L38. Немного про видеоуроки

    Новый беспроводной петличный микрофон SNZIYAG Y22, портативный микрофон для записи аудио и видео для IPhone и Android
    Характеристики.
    1. 9 мс задержка, 20 м рабочее расстояние.
    2. Работает без установки специального приложения.
    3. Отличное шумоподавление, время работы с одной зарядки 10 часов.
    4. 360 градусов обзор звука.
    5. Маленький и удобный, он совместим с различными устройствами, поддерживает мобильный телефон, планшет, камеру, ноутбук и т. д.

    Частота: 2,4 ГГц
    Входное напряжение: DC4.8-5.4V
    Порт зарядки: для Lightning/для Type-C
    Емкость аккумулятора: 80 мАч
    Расстояние передачи: 8 м барьер, 20 м барьер бесплатно
    Размер микрофона: 62*23*28 мм
    Вес микрофона: 7 г
    Размер приемника: 45*27*7 мм
    Вес приемника: 4 г
