    В гостях у Самоделкина! » Форум » Идеи самоделок » Беспроводные светодиоды своими руками за 100 рублей

    Беспроводные светодиоды своими руками за 100 рублей

    Mutils

    Всех приветствую! Сегодня расскажу о беспроводных светодиодах, или же как принято на англоязычном ютубе Wirelles Led. Из наших же ютуберов никто не делал подобного, по крайней мере на момент публикации видео я этого не нашёл.

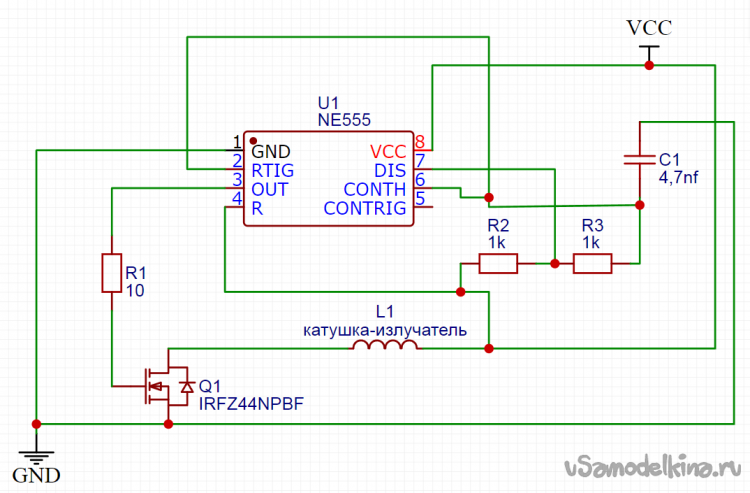

    Данную самоделку можно разделить на 2 блока: Излучатель(в коробочке) и приемник(индуктивность + светодиод).
    Потребляемая мощность генератора всегда постоянна, поэтому даже на холостом ходу нас будет ожидать нагрев.

    Список требуемых компонентов:
    R 10 Ом, 0805
    R 1 кОм 2 штуки 1206
    R 470 Ом
    C 4.7 nf 0805
    0805 LED
    NE555 SOP8
    IRLZ44N
    емкость и диод(на 2А) по размеру



    Кратко говоря всё устроено на принципе беспроводной зарядки, по факту это она и есть, только в другом исполнении.
    Архив со всеми файлами, которые могут потенциально пригодиться при изготовлении подобной платы.

    Рассказать как это сделано на словах сложно, поэтому тех, кто заинтересовался этой схемой предлагаю посмотреть видео, там всё видно наглядно и рассказано подробнее
    10 ответов

    Добавить комментарий

    Иван_Похмельев
    Цитата: ino53
    Похмельев тоже такое вспоминал, создание правдоподобных неправильных ответов, но он занимался этим по линии ТБ (или как она счас называется...)

    Было дело, составлял для конкурса "Лучший по профессии слесарь КИПиА", там по ОТ вопросов практически не было, в основном по специальности.

     Зато самому неоднократно приходилось проходить разные аттестации и по отдельным разделам, и комплексные, в том числе, пару раз было с вариантами ответов. Но ещё чаще приходилось терять время на участие в аттестационных комиссиях, а ведь там тоже нельзя было сидеть просто так: почти каждому аттестуемому приходилось задавать какой-нибудь вопрос. А это тоже своего рода искусство - задать правильный вопрос конкретно для данного человека.))


    Pronin
    Цитата: ino53

    Как то не приходилось 555 использовать на высоких частотах, макс. единицы кГц, для регулировки мощности. Посмотрел его структуру - да, триггер на выходе не помешал бы...

    Триггер у него есть. 100кгц - этто для него уже предельное. Отрабатывает он уже плохо. И выход у него не расчитан на емкостную нагрузку. Чтобы включать мощный полевой транзистор надо добавлять усилитель-формирователь импульсов. И тогда и радиатор не нужен будет. Кетайсы это уже сделали и клепают тиражами (и дешево на Али).




    ino53

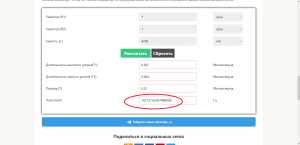

    Pronin, наткнулся я на онлайн калькулятор для 555, вот что он выдал:


    ino53
    Цитата: Pronin
    как только организуется чистый импульс, так транзистор перестает перегреваться

    Как то не приходилось 555 использовать на высоких частотах, макс. единицы кГц, для регулировки мощности. Посмотрел его структуру - да, триггер на выходе не помешал бы...


    Pronin
    Цитата: ino53

    Кстати, насчет фронтов. Реактивная компонента (индуктивность) нагрузки все одно эти фронты заинтегрирует...

    Индуктивность там маленькая. Но, выброс может устроить. На осцике видно, - как только организуется чистый импульс, так транзистор перестает перегреваться и передается мощность "через воздух"


    ino53
    Цитата: Pronin
    КПД у нее низкий, тк фронты у 555 таймера неважнецкие и транзисторный ключ выдает "грязные" импульсы. И греется нехило!

    Это да, но, КМК, главное не в этом - трансформатор вообще без сердечника, поля, мать их, летят по своим законам и в приемную катушку скоко их там попадает... ПроцЭнты, а то и доли... Хотя, Никола утверждал, что передавал далеко и много, метеорит в подтверждение... pardon

    Кстати, насчет фронтов. Реактивная компонента (индуктивность) нагрузки все одно эти фронты заинтегрирует...


    Pronin
    ino53,

    ну стоит же в разделе " Идеи самоделок". Там можно хоть как то заявить и о себе и о приоритете в Ютрубканалах.

    Делал такую схему в свое время. КПД у нее низкий, тк фронты у 555 таймера неважнецкие и транзисторный ключ выдает "грязные" импульсы. И греется нехило!

    Нужно ставить формирователь после 555 таймера.


    ino53

    Глянул эту схэму... scratch Когда то в системе образования, видимо, с целью отупления учащихся, была такая метода - выбор ответа из предложенных вариантов. А чё, при трех вариантах, ткнул наугад - 33,3 % правильного ответа, ОК! Как то пришлось для одного ВУЗа составлять варианты ответов, напр., рисовать триггер так, что бы он был похож на УНЧ, в тексте играть словами и т.д. Нудная это работа... Кстати , Похмельев тоже такое вспоминал, создание правдоподобных неправильных ответов,  но он занимался этим по линии ТБ (или как она счас называется...) Короче - ТАК схему передатчика нарисовать, это постараться надо. pardon  Эта заметка - приглашение: робя, мне просмотры нужны... Ну и расписал бы так, что бы интересно стало, подробности захотелось узнать, а так... Сходить, что ли к нему на канал, там на.. накакать... xaxa

    Jerry


    Сегодня расскажу о беспроводных светодиодах, или же как принято на англоязычном ютубе Wirelles Led.

    Рассказать как это сделано на словах сложно, поэтому тех, кто заинтересовался этой схемой предлагаю посмотреть видео, там всё видно наглядно и рассказано подробнее

    В видео, с Вашего утверждения, все рассказано подробно (подробнее), а здесь получается рассказать на словах сложно? Как-то нелогично, не находите?.. Увы, не у всех есть возможность оперативно посмотреть видео и если Вы поленились написать то, что обещали в начале статьи, то другие поленятся смотреть видео и ставить оценки.

    Korolev

    Забавно конечно, но хотелось бы идей по практическому применению, учитывая, что в Фикспрайсе беспроводные зарядки от 199 руб. Лайк не поставил, во-первых некуда, а во-вторых, во время чтения статьи прикурил сигарету с фильтра. ох и невкусно же! smile
