Мы переделали икеевский стол Lack в зеркальный столик со светодиодной лентой внутри. Благодаря системе зеркал столик обладает иллюзией бездонной бесконечности.
Принцип работы заключается в переотражении света между зеркалами, направленными "лицом" друг к другу. При этом важно чтобы верхнее зеркало было прозрачным, так внешний наблюдатель сможет видеть "бесконечное" переотражение создающее световой тоннель.

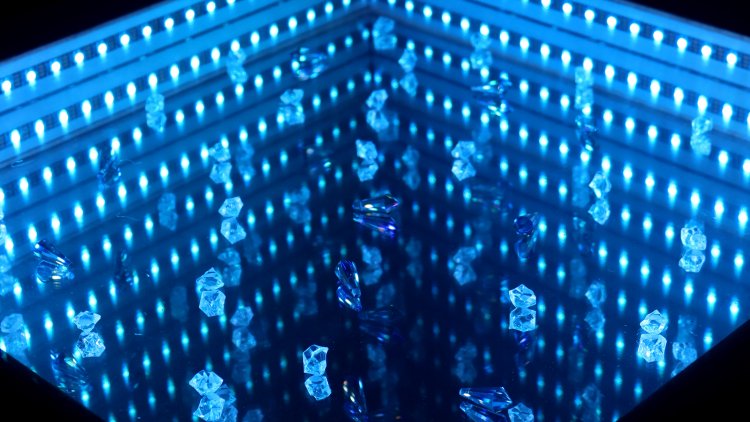

При полной яркости светодиодов фотографии получались пересвеченными, поэтому на фото светодиоды горят тускло. В реальности стол выглядит эффектнее.

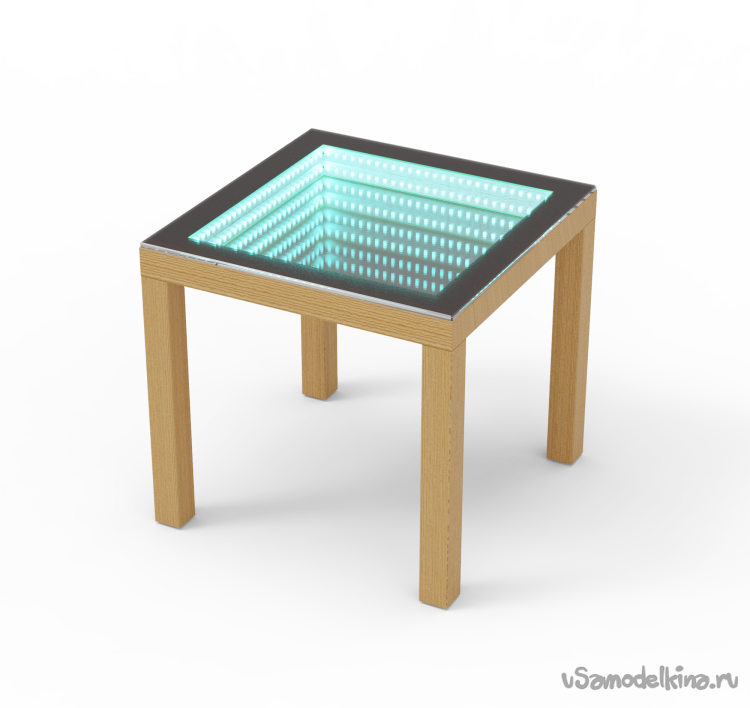

Рендер стола.
Главное, что вам понадобится для повторения этого проекта – столик, микроконтроллер семейства ESP, адресная светодиодная лента и шпионское зеркало. Более подробный перечень деталей будет ниже.
Детальная информация по сборке изложена в двух видеороликах. В первом ролике мы рассказываем о том как правильно выбрать зеркала и светодиодную ленту, собираем стол и паяем электронную схему.
Второй ролик исключительно технический и посвящен прошивке микроконтроллера ESP-01 и двум программам: WLED и LED FX. Первая программа открывает широкие возможности управления лентой. С ее помощью можно задавать эффекты свечения и цветовые схемы, переключать режимы в зависимости от времени или дня недели. Ленту можно разделить на сегменты и отдельно управлять каждым сегментом. С помощью программы LED FX стол превращается из светового в светомузыкальный.
В этой статье я формате вопрос-ответ расскажу об основных моментах, с которыми могут возникнуть трудности при сборке столика.

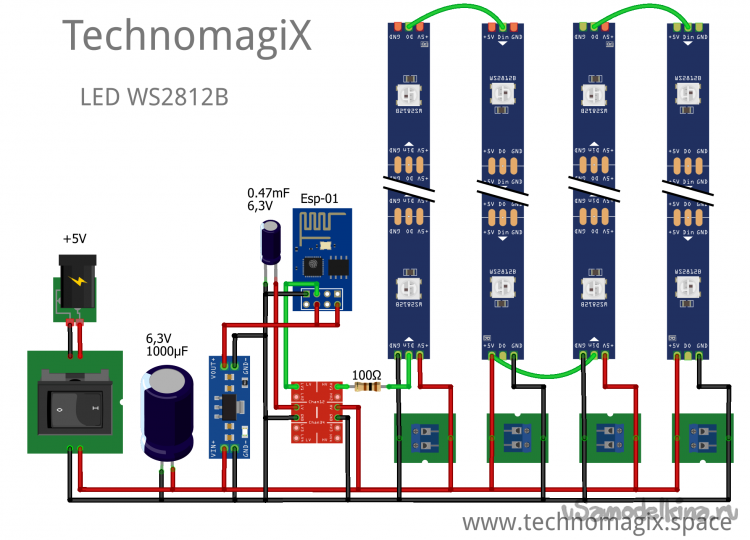

- esp-01 (можно заменить на ESP8266)
- блок питания 5вольт, 40ватт (я использовал Mean Well LPV-60-5. Благодаря малым габаритам можно установить его внутрь столешницы)
- конвертер уровней 5в - 3,3в
- понижающий преобразователь напряжения 5в - 3,3в
- светодиодная лента WS2812B, класс защиты IP65 - 1,8 метра
- конденсатор 6,3в 1000мкф
- конденсатор 6,3в 470мкф
- резистор 100ом (точность и мощность любая)
- кнопка включения
- быстросъёмные разъемы для подсоединения ленты (желательно заменить на пайку, особенно если питаете большее число светодиодов)
- макетная плата 2х8см
- кабельный ввод для сетевого шнура PG7 (размер зависит от вашего шнура)
- сетевой шнур с вилкой
- провод сечением 0,75мм², меньшее сечение не желательно, большее можно. Чем больше сечение провода, тем меньше просадка напряжения в нём.
- стол Ikea Lack
- профиль алюминиевый 40х20мм - 2 метра
- зеркало с титановым напылением (оно же зеркало Гезелла, оно же зеркало шпион) толщиной 6 или 8мм, с еврокромкой. Еврокромкой называют способ обработки граней стекла. Если шпионское зеркало достать сложно, то заменяем его на простое закалённое стекло. При желании закажите тонировку стекла. Подробности смотрите в PDF файле
- зеркальная плёнка самоклеящаяся (только если не нашли зеркало с титановым напылением)
- зеркало обычное, толщиной 4мм, со шлифовкой кромки
- искусственные кристаллы (по желанию)
- клей (прозрачный – для фиксации кристаллов)
- скотч двусторонний (прозрачный, тонкий)
Скачать чертежи:
Для прошивки необходимо скачать файлы по ссылкам:
- WLED прошивка – нужно скачать бинарник под вашу плату. У меня плата ESP-01
