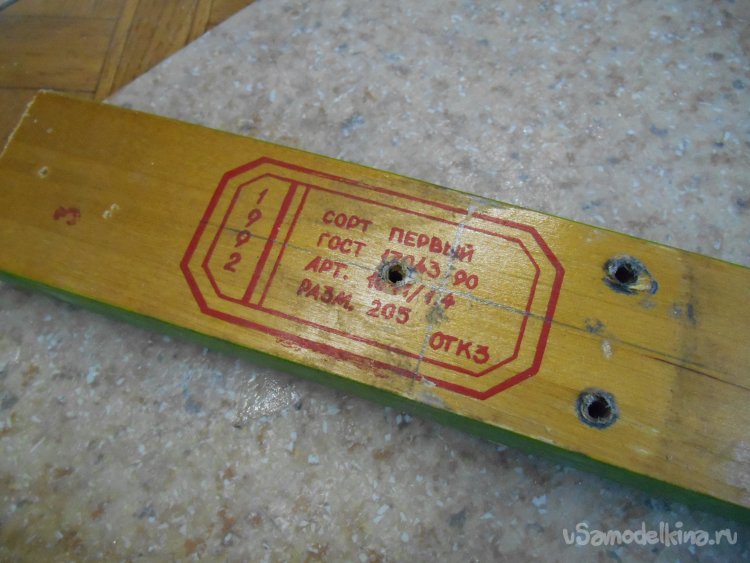

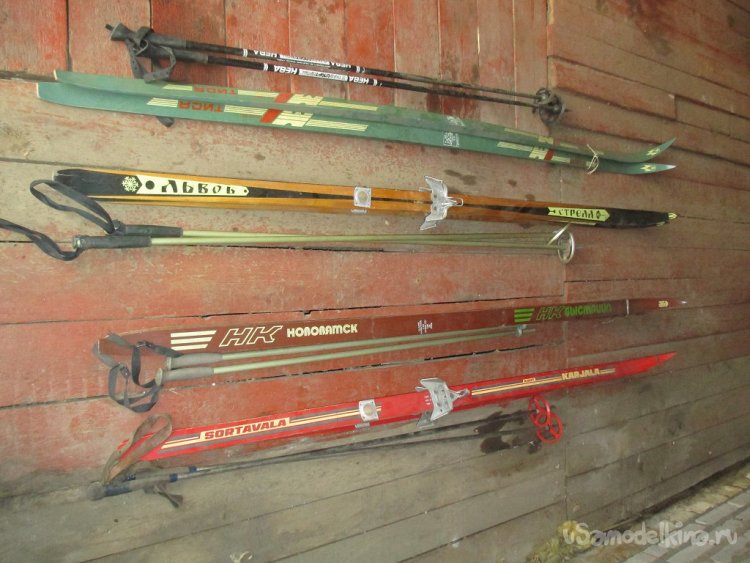

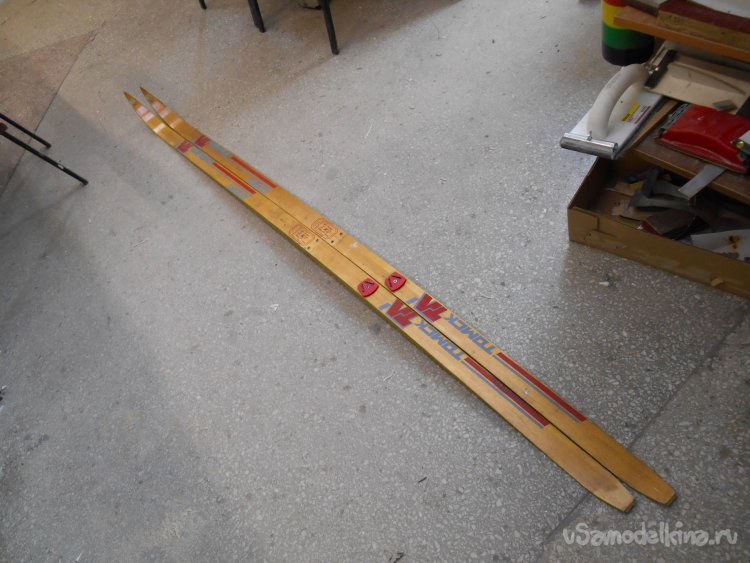

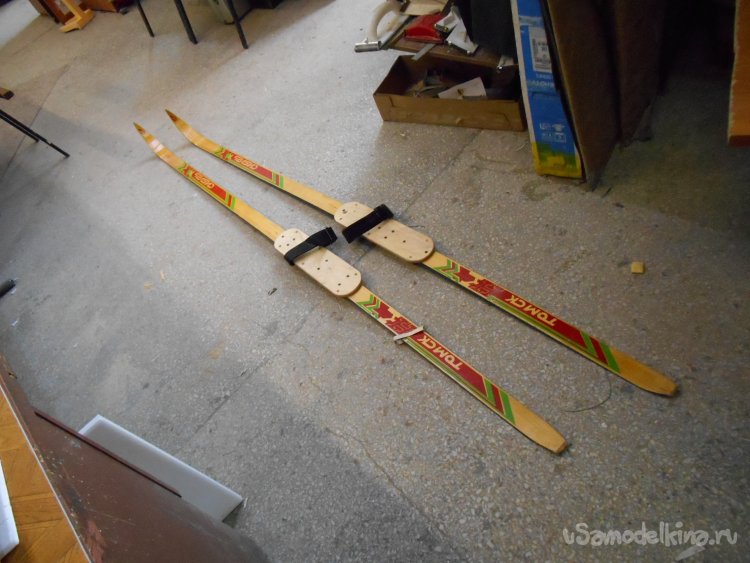

Многие решения часто приходят совершенно случайно. Однажды, не торопясь прогулочным шагом, следую на работу, обнаружил выброшенные лыжи. Совершенно машинально, подобрал и осмотрел. Целые, с креплениями. Принес в моделку. Куда использовать еще не решил. Лето на дворе. Такие вот выходные данные изделия.

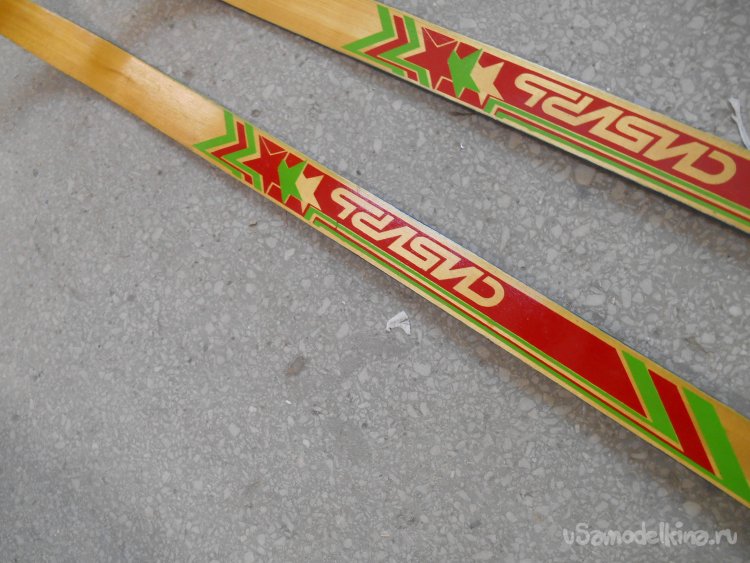

Некоторое время назад нашел еще одну пару. Тоже в хорошем состоянии. Кто-то переделал крепления на валенки. Подозреваю рыбаки. Но уже была зима.
Принял решение изготовить лук.
Когда-то в детстве играл в индейцев. Фильм «Золото Маккены». Гойко Микич, главный индеец Советского Союза.
Честных и благородных воинов против «бледнолицых».

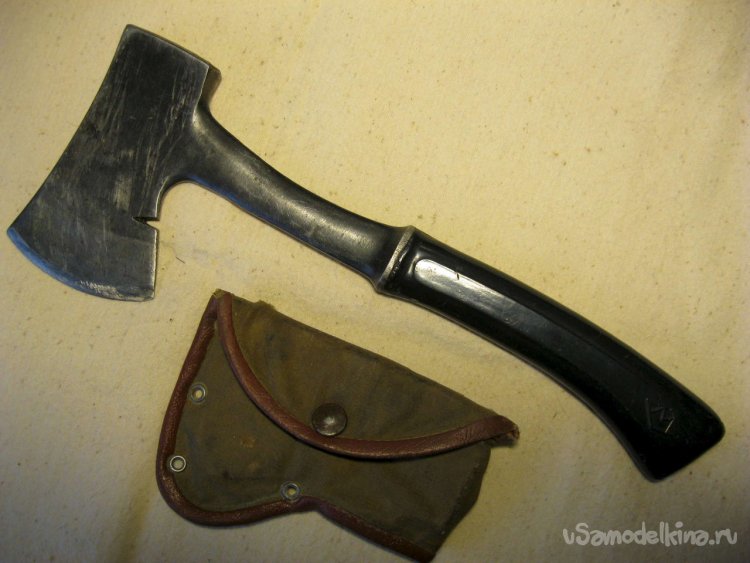

Метали «томагавки», сделанные из туристических топориков. Очень хороший инструмент кстати. Практически цельно металлический, с резиновой рукоятью.
В лесу строили вигвамы и курили «трубки мира».
Как всегда лук делается из носиков лыж. Отпилил с одной пары заготовки для рогов будущего лука. Но при внимательном осмотре они не понравились. Есть небольшие дефекты.

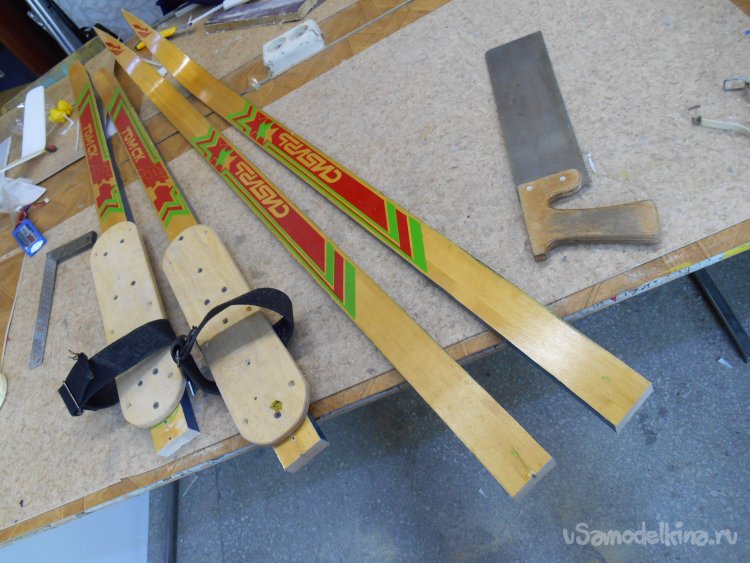

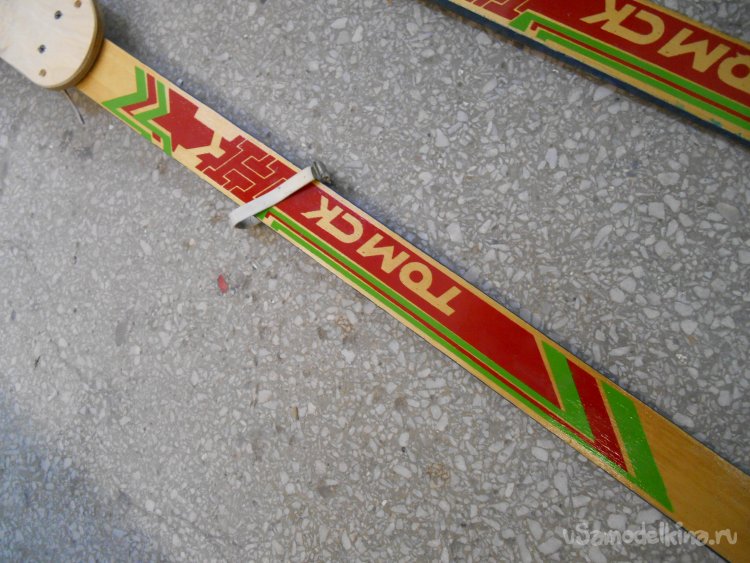

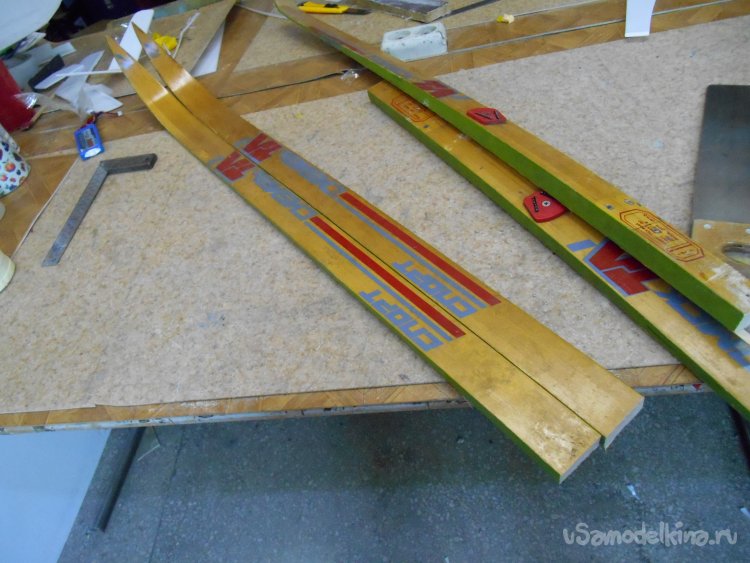

Разбираю на запчасти вторую пару. Сделаны в Сибири Томск. Снимаю ременные крепления и площадки. Отпиливаю носики.

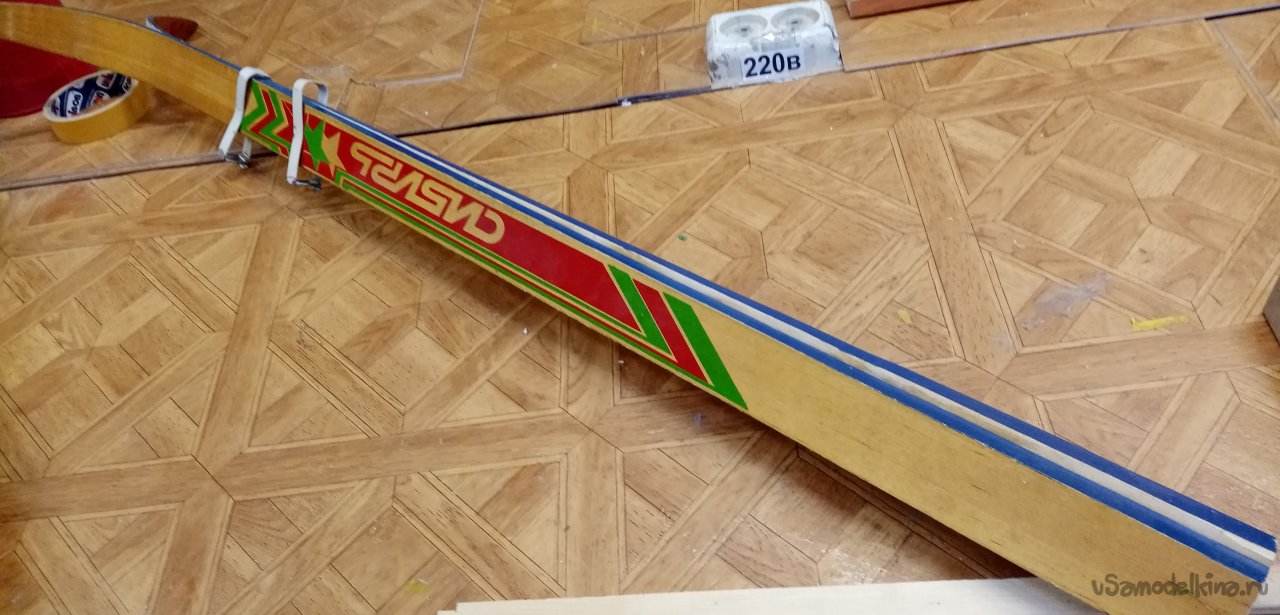

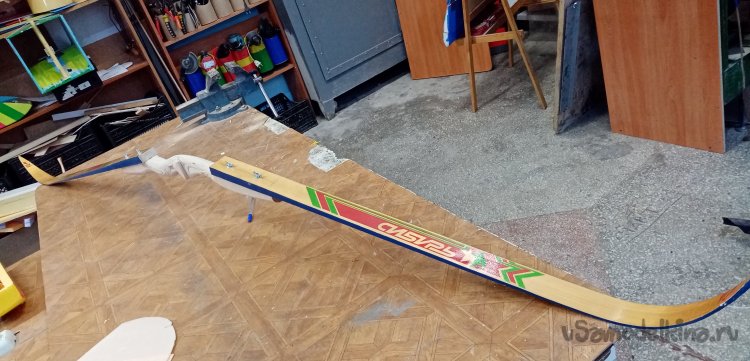

Осматриваю лыжи на предмет дефектов. Вроде нет ярко выраженных.
Части готовы для дальнейшей работы.

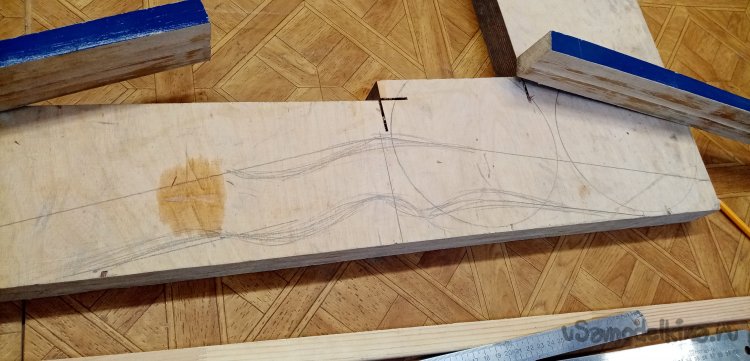

Нашелся обрезок толстой фанеры. Как раз в 40 мм. Прями на куске размечаю рукоятку. Примерный контур помню еще с детства. Определяю угол наклона рогов. Хотя у настоящего лука нет предварительного наклона. Но это лыжи. Они не выдержат сильного изгиба.
Общий рисунок готов. Тонкости подкорректирую при изготовлении. Пока самый главный параметр наклон рогов. Поэтому этот размер нужно выдержать максимально четко.
На лыжах даже крепления остались.
Всю сложную операцию по выпиливанию контуров рукоятки произвожу электролобзиком. В некоторых местах на перегибах он не справлялся с траекторией реза. Пришлось неоднократно подрезать с другой стороны заготовку.

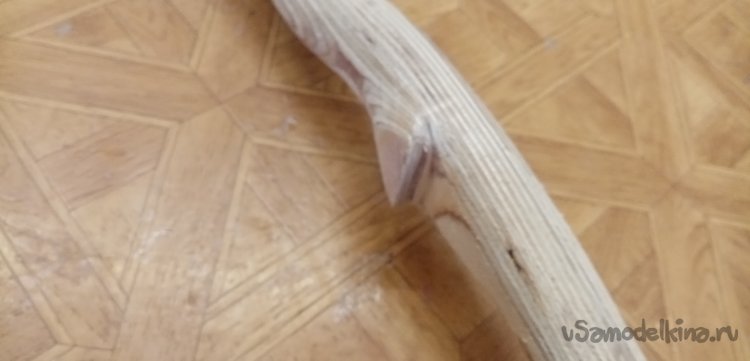

Закругления формирую при помощи круглого рашпиля. Процедура довольно продолжительная. Ноя справился.

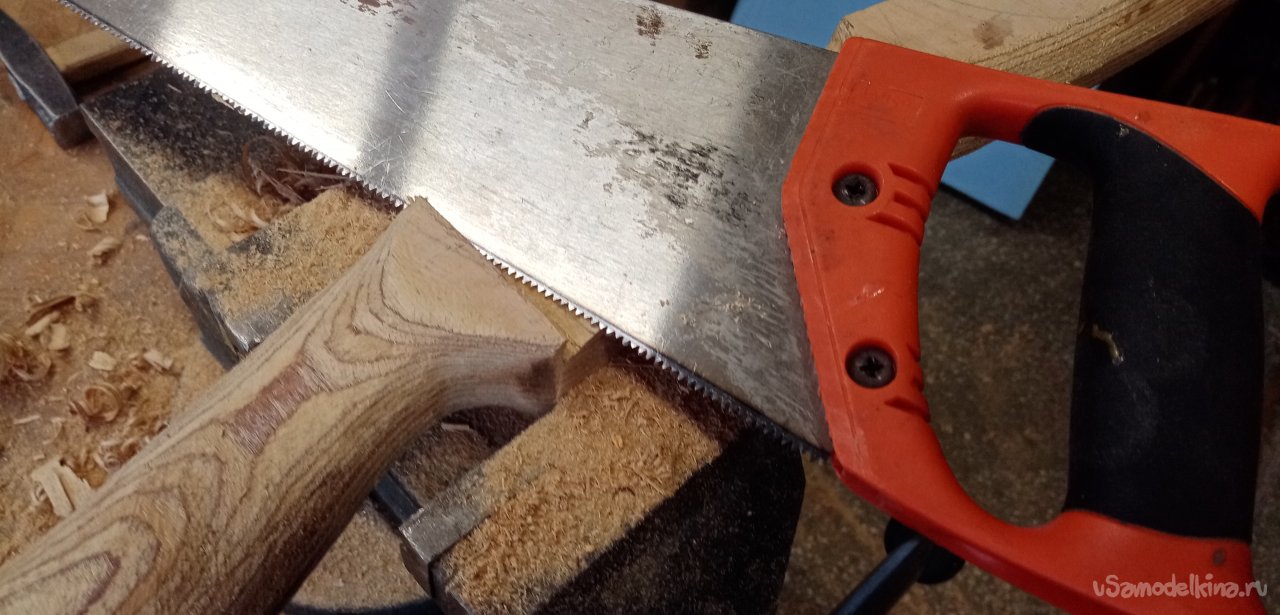

Затем на приливе рукоятки, при помощи пилы по дереву. Вырезаю небольшое ложе для стрелы.

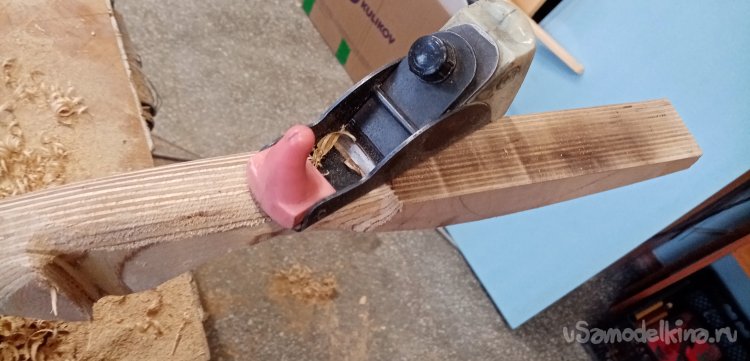

Немного подравниваю площадки крепления рогов лука. При помощи маленького, металлического рубанка.

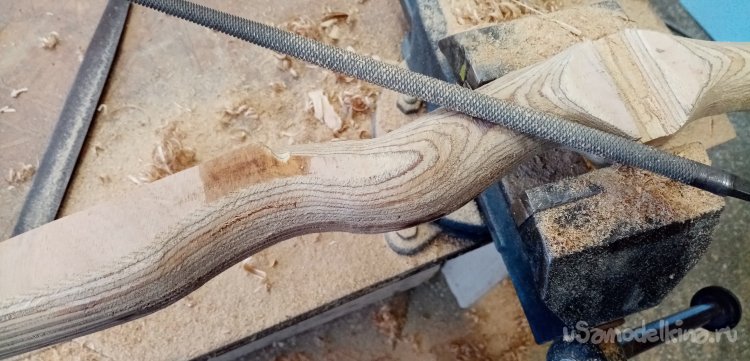

Затем обработка рашпилем продолжается.

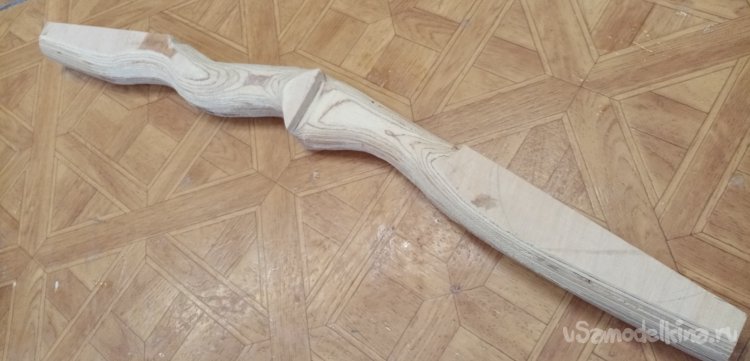

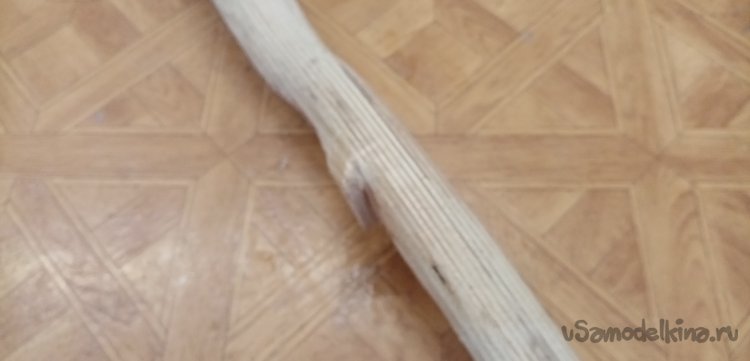

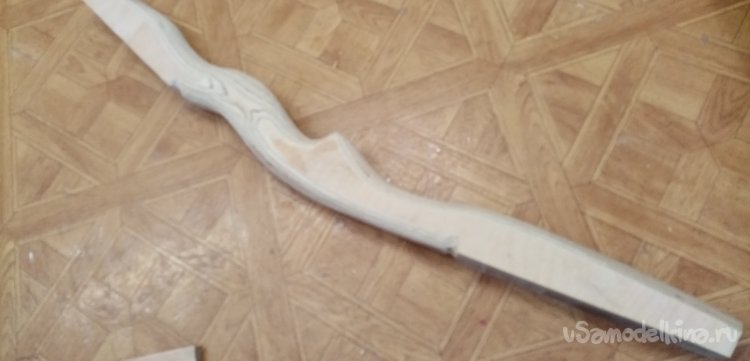

Черновая заготовка рукоятки готова.
Примеряю рога. Угол кажется мне, немного великоват.
Пока этот параметр не критичен. Для начала нужно собрать все в кучу. Там посмотрим, «чего в супе не хватает». Еще немного поправил площадки шкуркой.

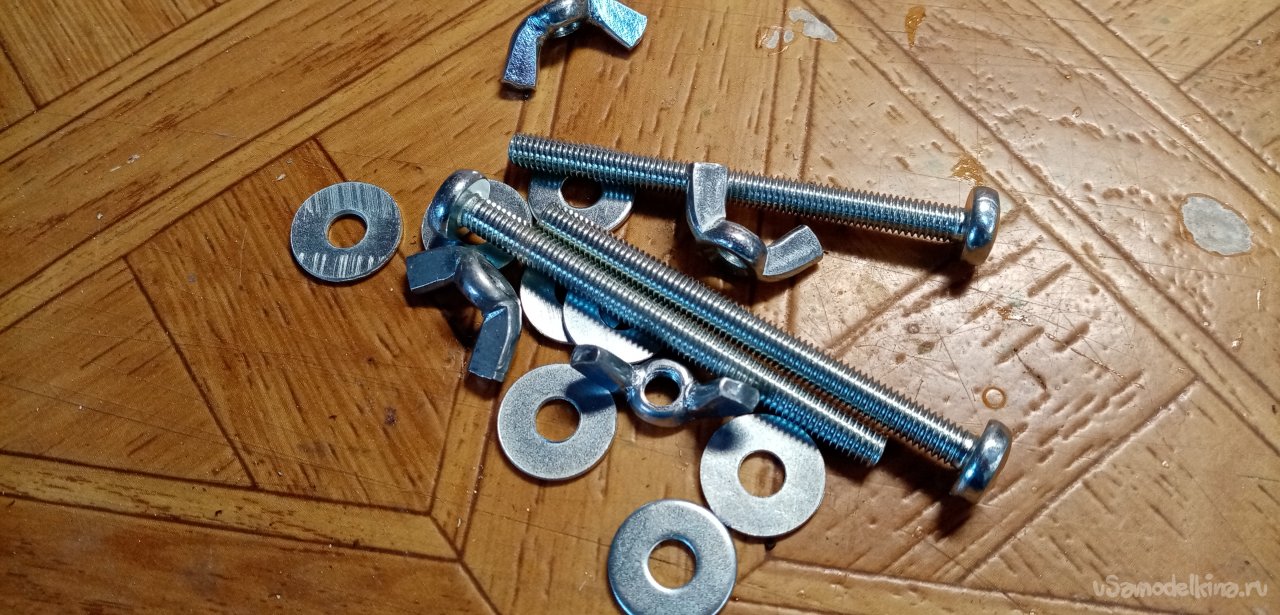

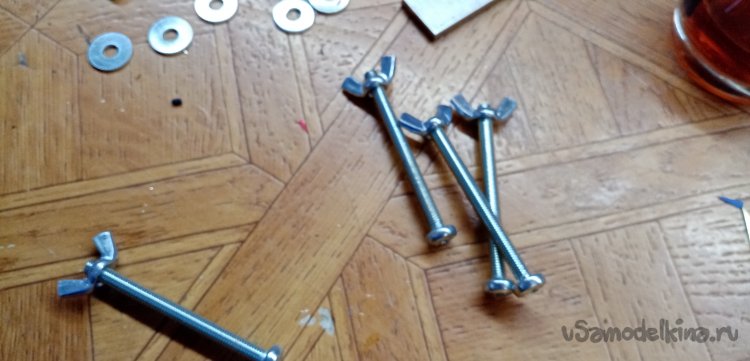

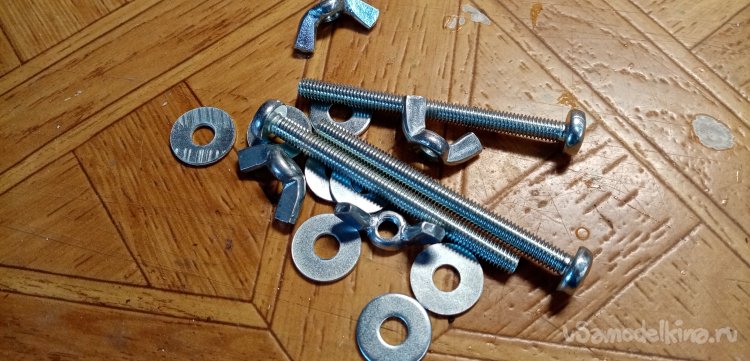

В магазине закуплены элементы крепления. Длинные болтики 5х60 мм. Барашки. Усиленные шайбы.

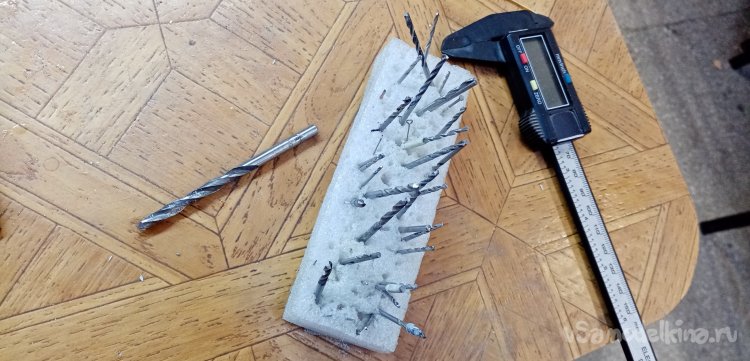

Подбираю свело на микрон толще болтиков.

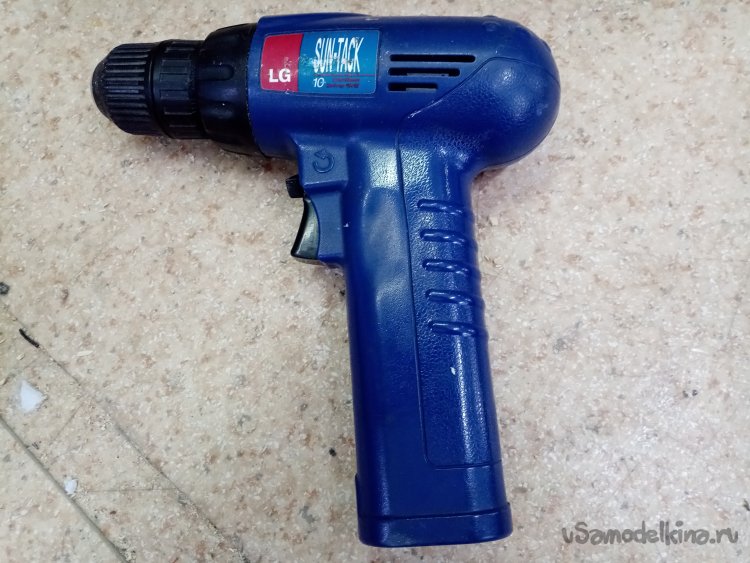

Отверстия буду сверлить любимым шуруповертом.
Для начала, контрольное отверстие в первой подвернувшейся деревяшке. Пробую, как входит болтик.

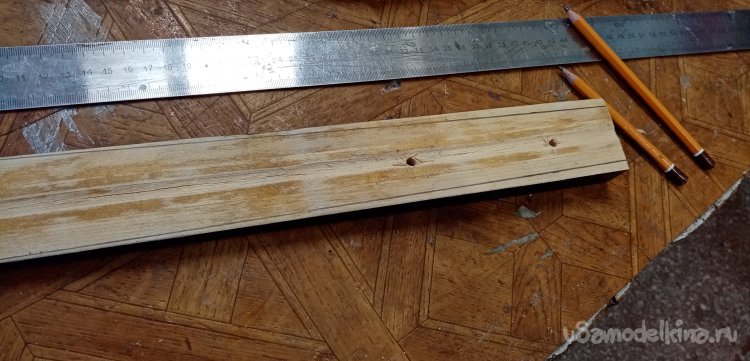

На рогах размечаю отверстия. Желательно поточнее.

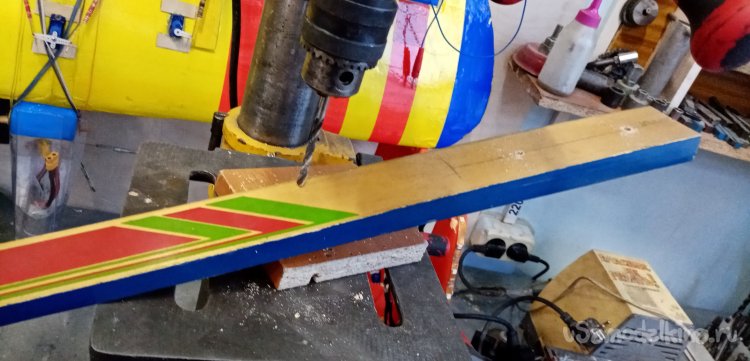

Сверлю при помощи станка. В этом случае мен нужна абсолютная вертикальность. Поскольку отверстия будут служить шаблоном при сверлении рукоятки.

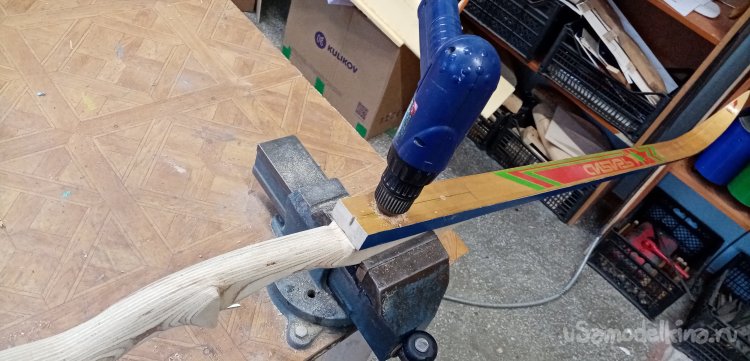

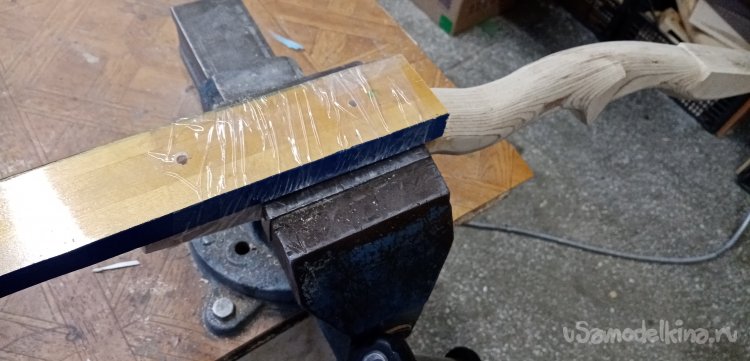

Примотав рог в нужное место и зажав всю конструкцию в тиски. Начинаю сверлить отверстия в рукоятке.

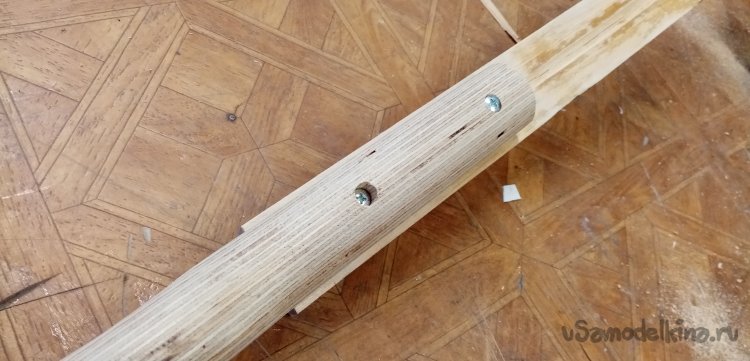

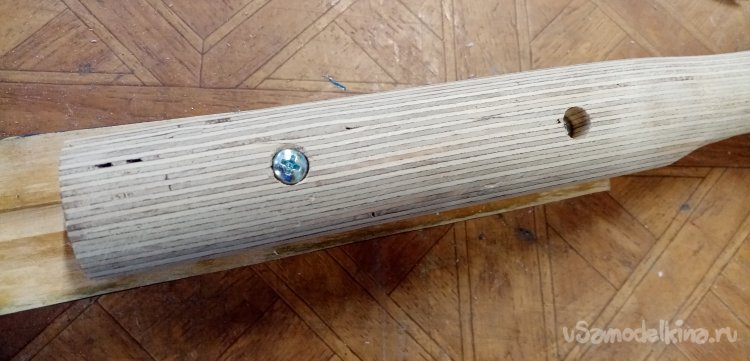

Первые болтики топлю в рукоятке при помощи зенкования более толстым сверлом. Диаметром под шляпку. Второй болтик тоже немного топлю. Чтобы не мешался на внутренней стороне.

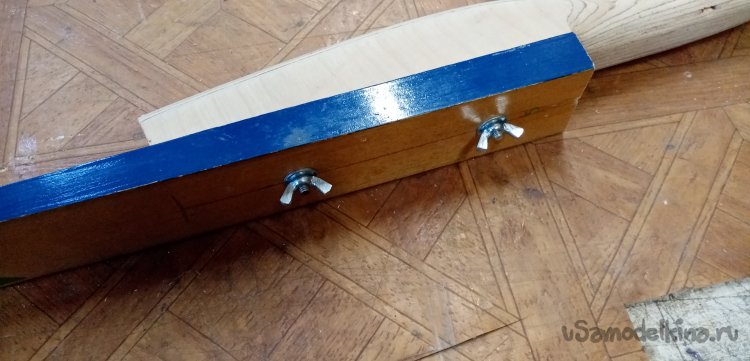

Примеряю как устанавливаются рога и фиксирую их на болтиках при помощи шайб и барашков.

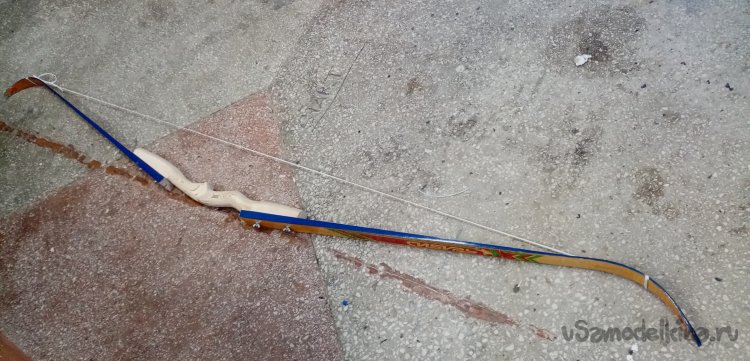

Лук почти готов.
Теперь буду доводить его до рабочего состояния. Для начала, нужно выяснить не сломаются ли рога при натяжении. Поскольку не знаю как качественно изготовлены эти лыжи. Как проклеены слои между собой. Давно делал луки из лыж фирмы «Сортавала». Были такие очень гибкие лыжи. Там практически не делал предварительного наклона рогов.

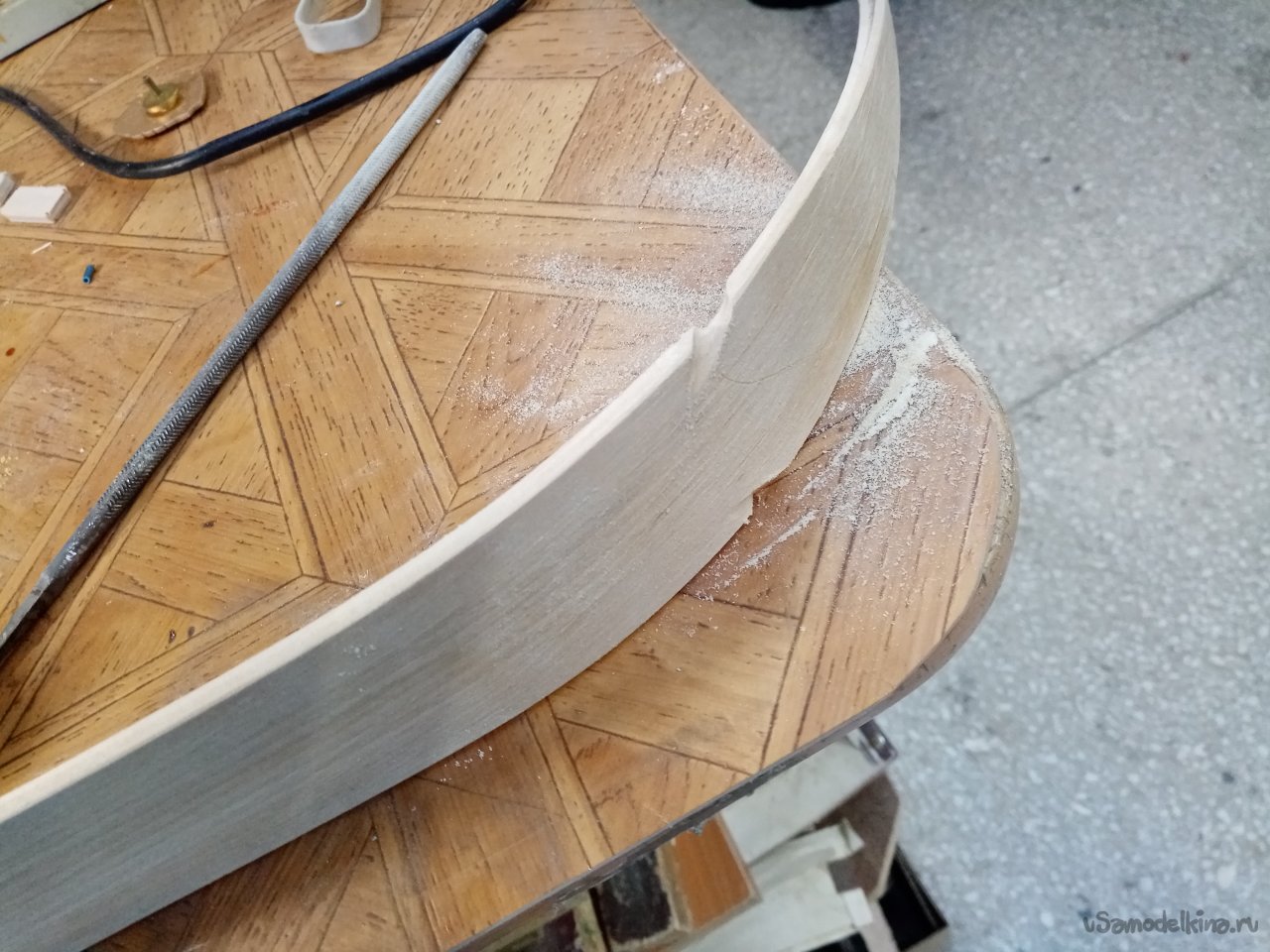

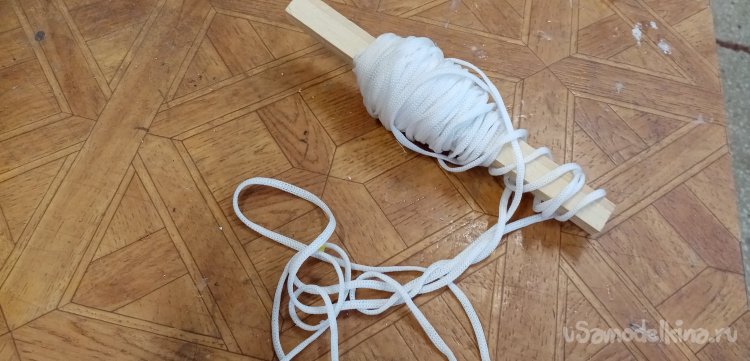

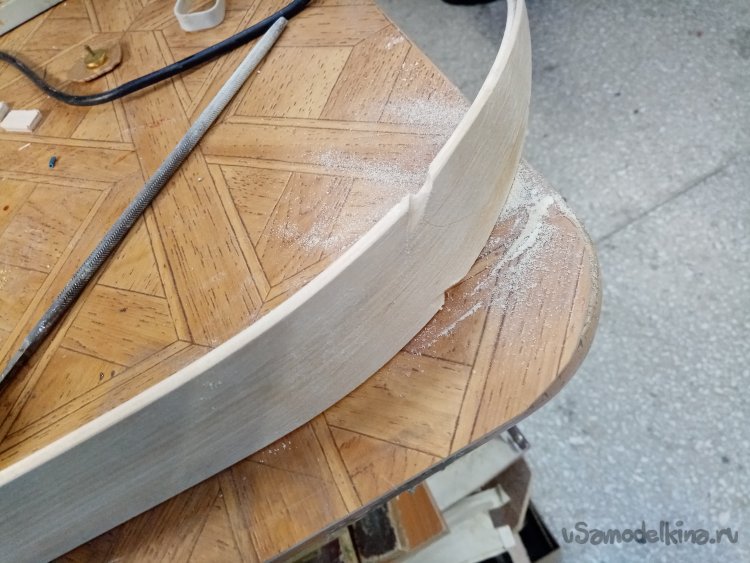

В рогах формирую выемки при помощи рашпиля и надфилей для фиксации тетивы. Тестовую тетиву делаю из попавшего под руки шнура. Он немного тянется, но это не важно. Глваное приверить прочность рогов и угол их установки.

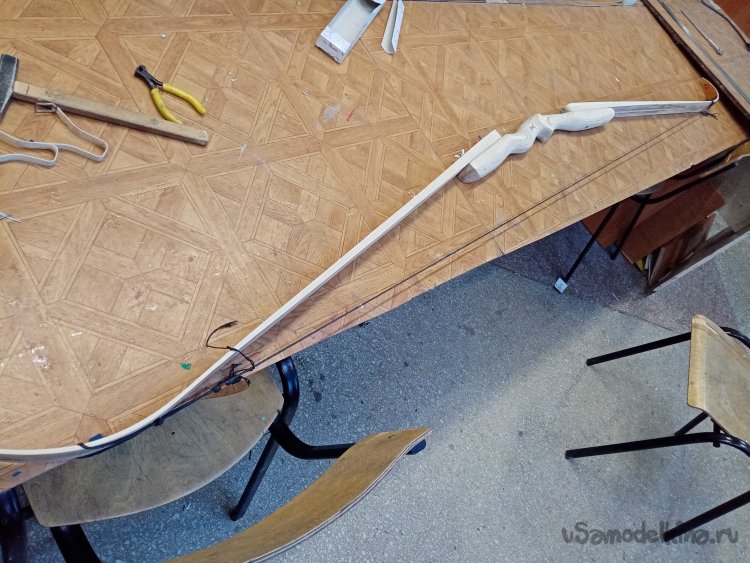

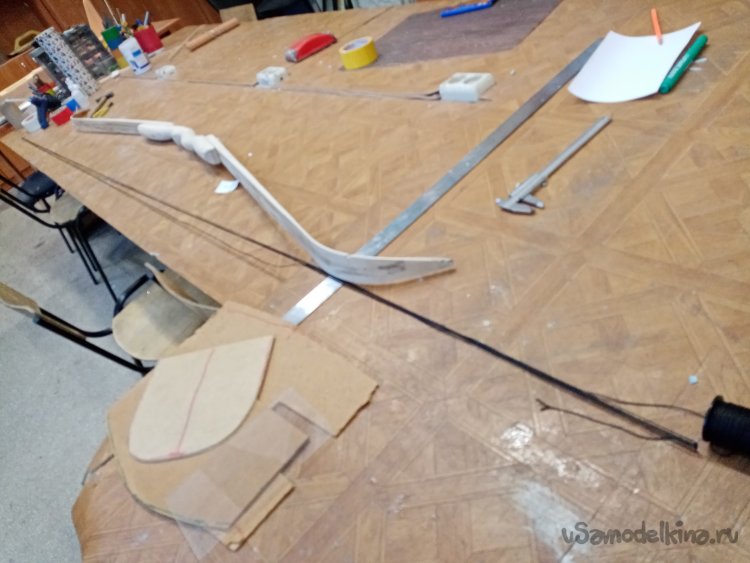

Слегка согнув рога, устанавливаю контрольную тетиву.
Слегка в волнении натягиваю лук на всю длину руки. Ничего не трещало и не хрустело. Усилие натяжения думаю килограммов в восемь. Мало. И рога гнутся не равномерно. Сильно деформируется только носовая часть. Нужно немного уменьшить ширину рога у комля. Тогда достигну более равномерного изгиба. Толщину строгать нельзя. Нарушится целостность слоев лыжи, тогда точно расщепятся и сломаются.

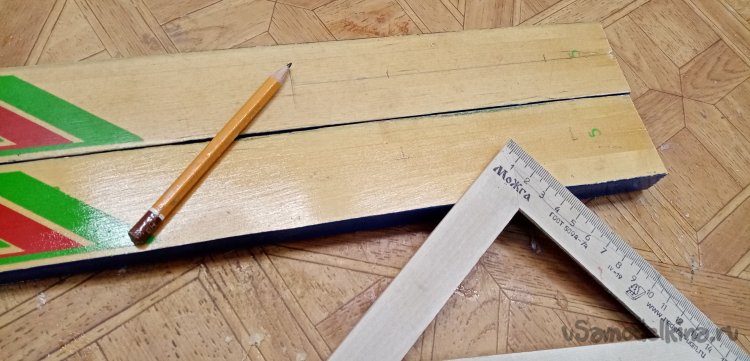

Размечаю нужную ширину комля. Сколько нужно снять рубанком с боков.

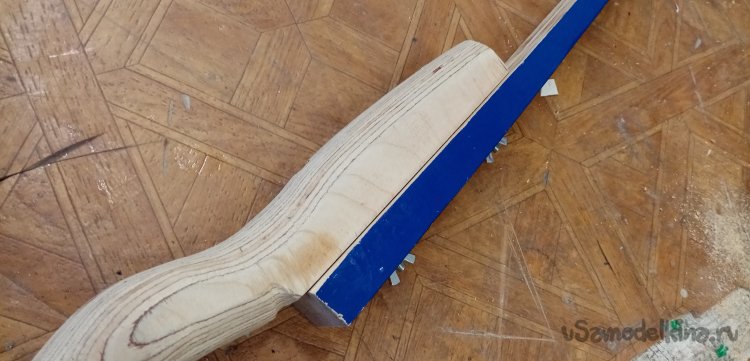

Бодро вворачиваю шуруп-упор в стол. Начинаю сторогальные работы.

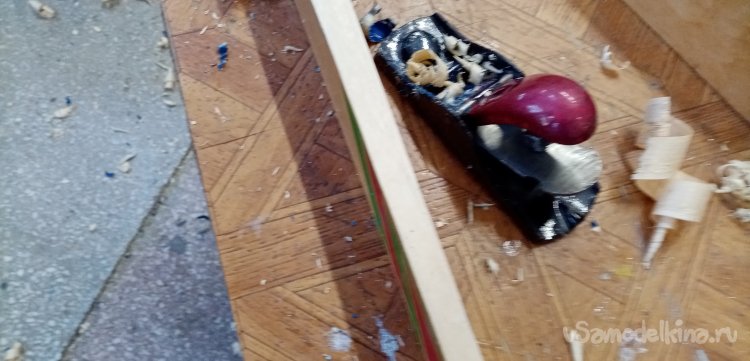

В этой операции слегка не подумал. Для начала нужно было снять краску с ребра лыжи на гриндере. Затем уже махать рубанком.
В результате замазал подошву краской. Придется чистить. Жалко, так хорошо настроил его.

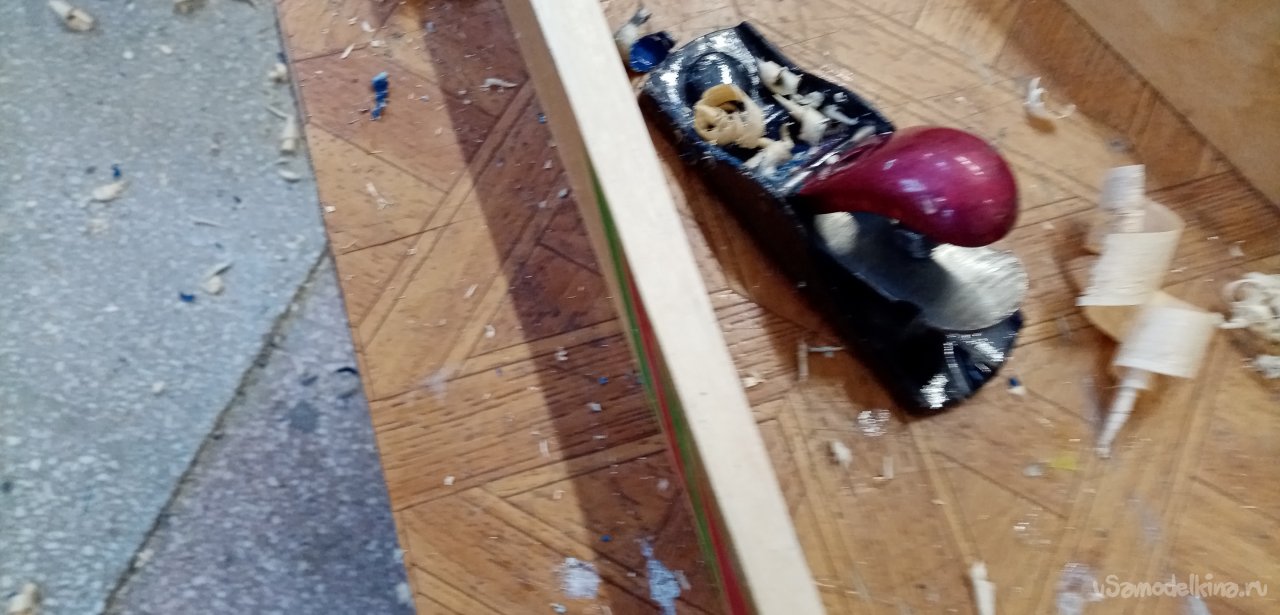

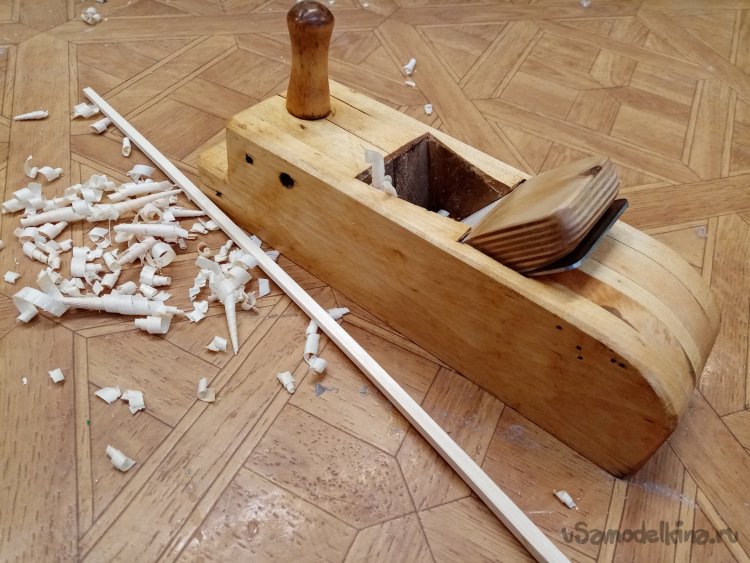

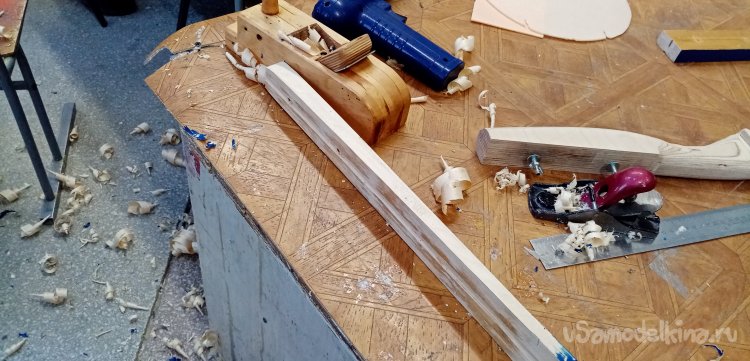

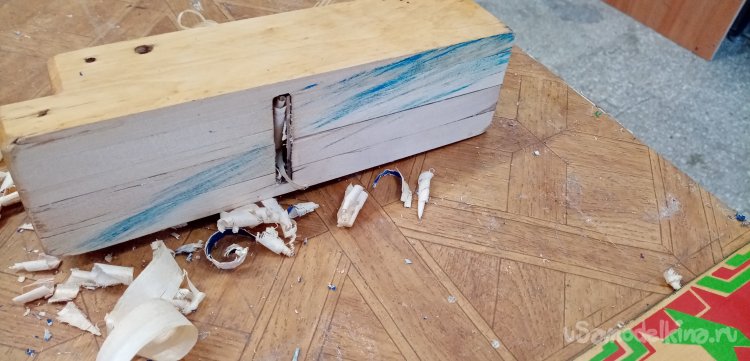

Второй рог начал строгать сначала металлическим рубанком. И доводил уже деревянным.

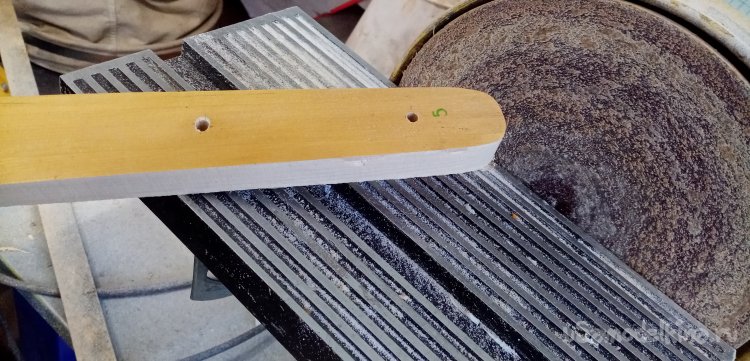

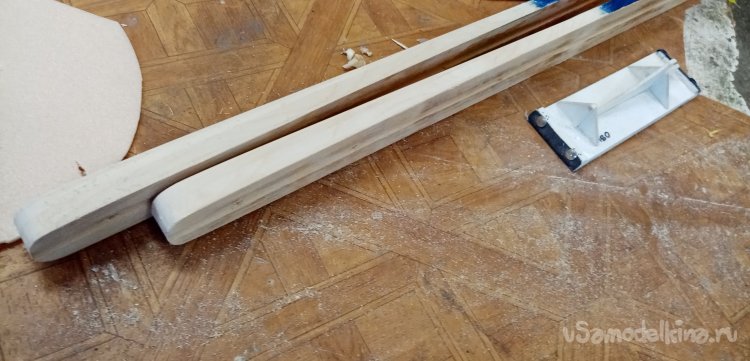

Затем на гриндере затачиваю торец в красивый овал.
Немного прохожу шкуркой.

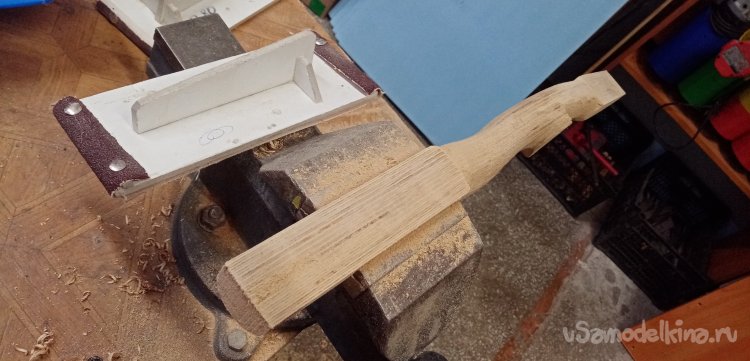

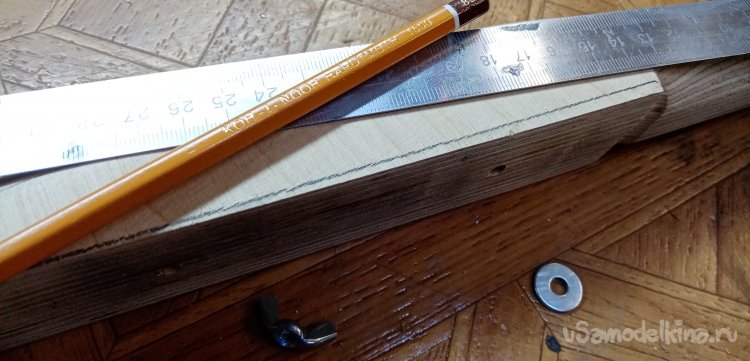

И все-таки нужно изменить угол наклона рогов. Размечаю на рукоятке новое положение. На гриндере осторожно стачиваю лишнее. Постоянно контролирую плоскость и перпендикулярность площадки. Перекос в этой позиции крайне не желателен.

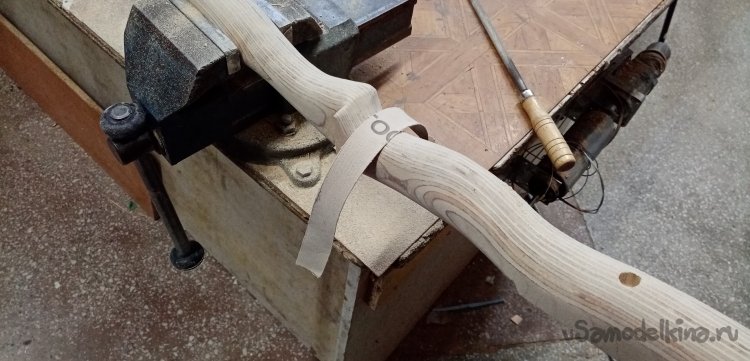

После доводки площадок, продолжаю уже окончательную шлифовку рукоятки при помощи полоски шкурки и утюжков. Для большей гладкости получаемой поверхности есть приемчик. После шлифования немного смачиваю заготовку и просушиваю. Ворс древесины, вдавленный поры шкуркой поднимается. Его опять шлифую.

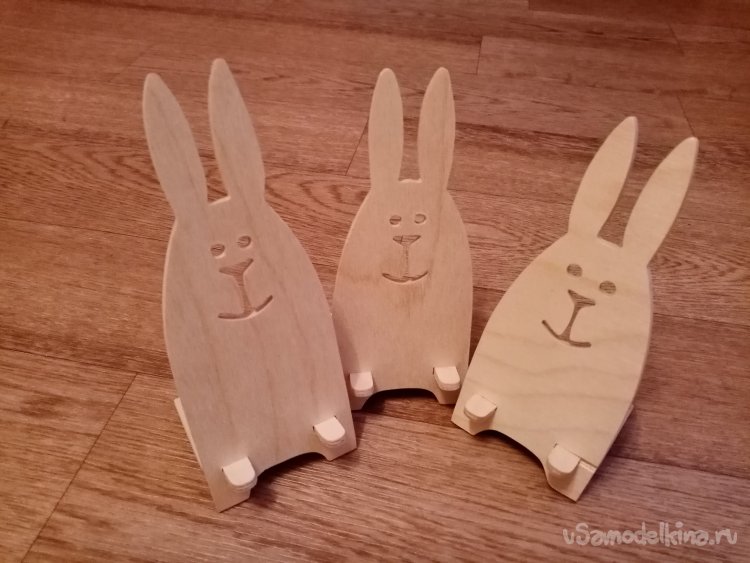

И в этот момент вспомнил про новый год и немного отвлекся на изготовление сувениров.

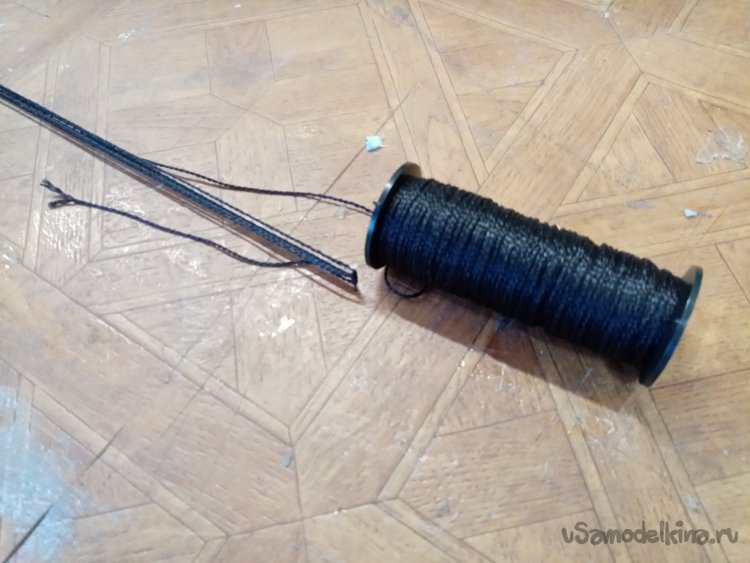

Во время предпраздничных поездок по магазинам нашел вот такой моток толстых ниток. Практически не тянутся. Нужно попробовать изготовить тетиву.

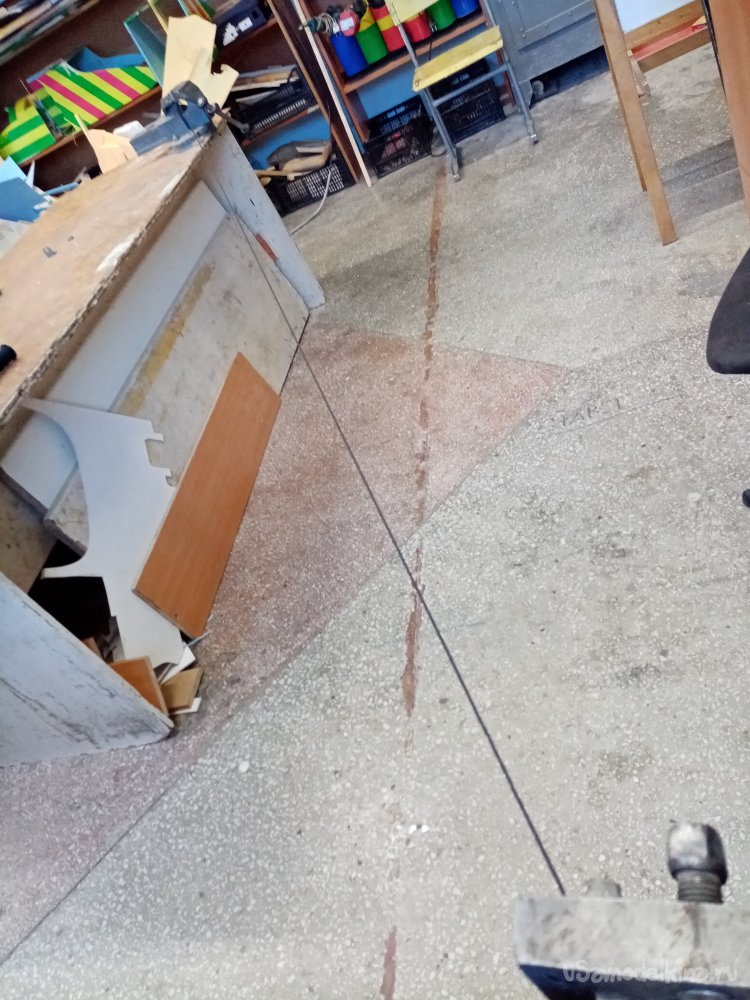

Натягиваю с запасом пять слоев ниток между двумя вбитыми гвоздиками.
Натираю свечкой.

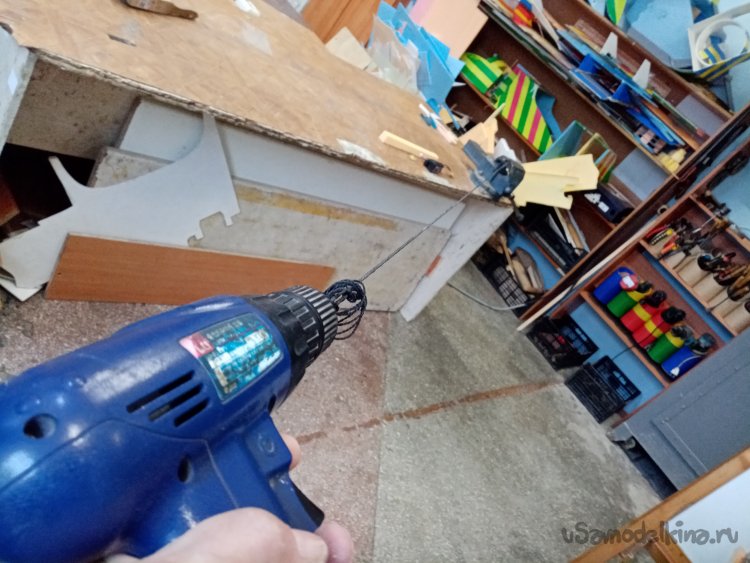

Затем зажимаю один конец в тиски, при помощи шуруповерта свиваю нитки в жгут.

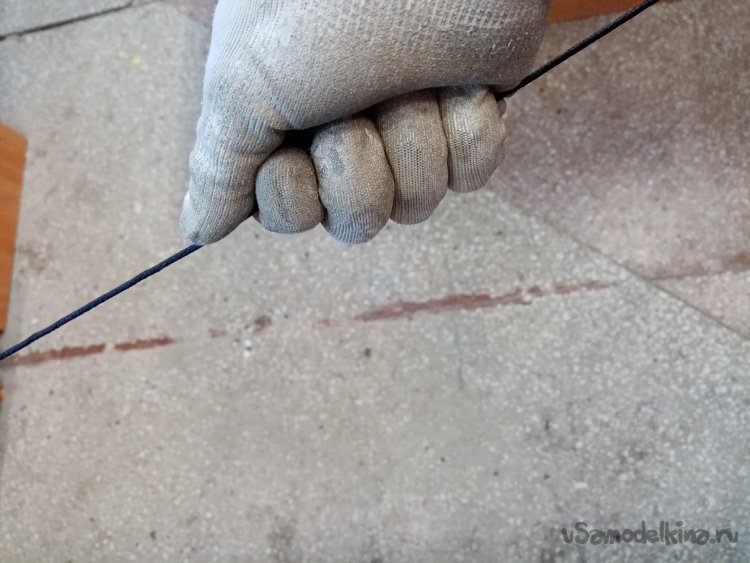

Затем растираю, расплавляю парафин руками в перчатке. Нитки склеиваются в единое целое. Тетива становится немного скользкая. Самое то, что нужно.
Делаю две петли на концах и натягиваю тетиву.

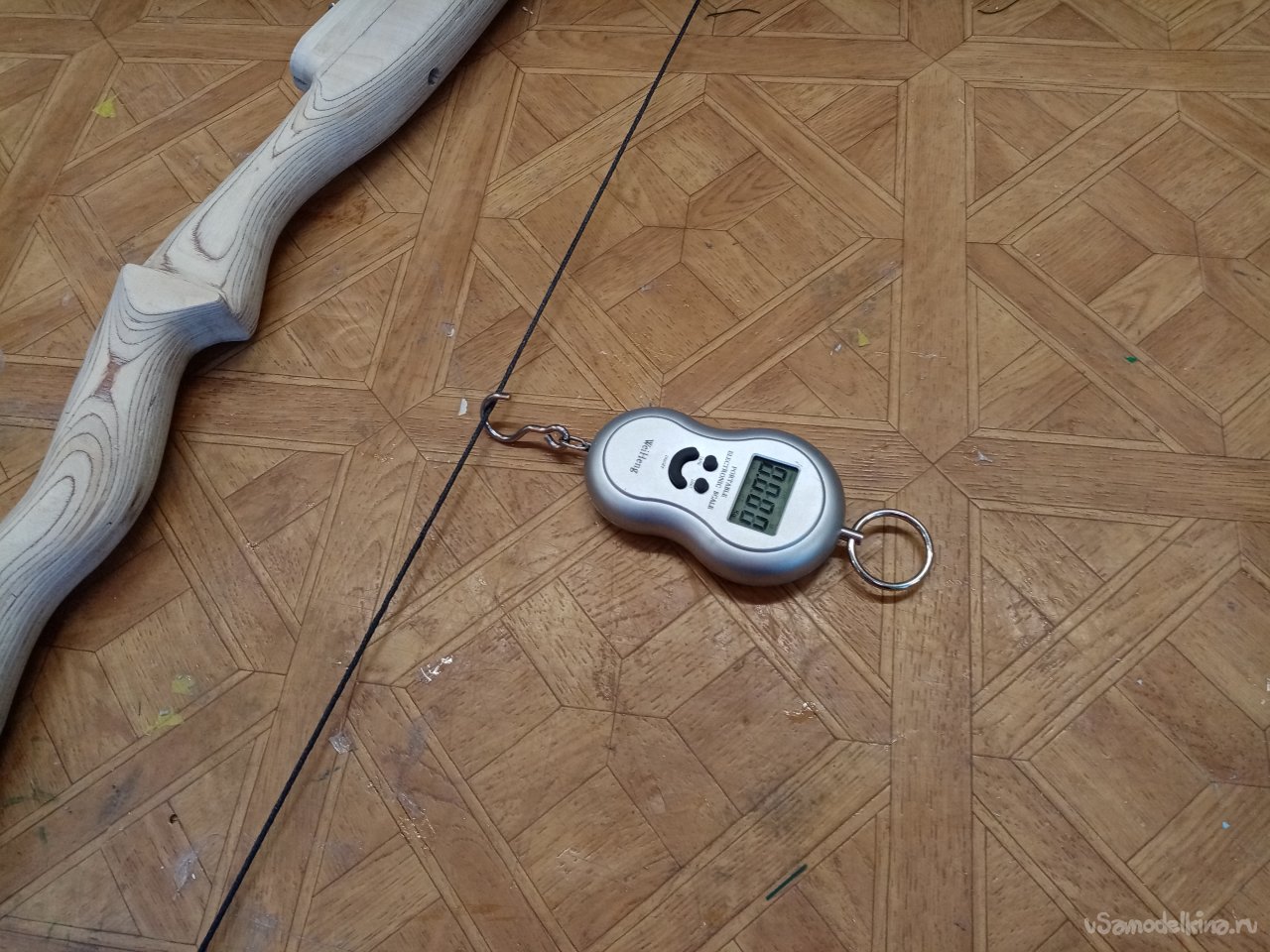

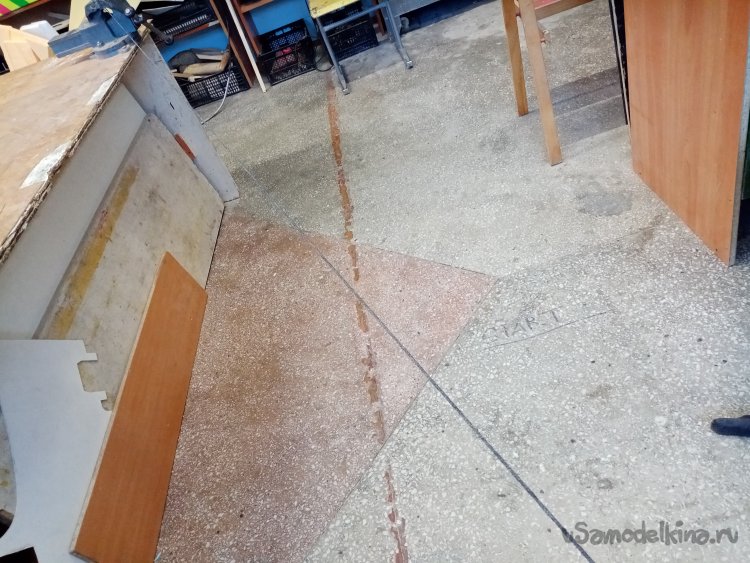

С возрастающим волнением натягиваю тетиву. Слегка модернизированного лука. Ничего не хрустит, не трещит. Усилие немного возросло. Меряю длину стрелы при полном натяжении лука. Получается примерно в метр десять. Для длинные у меня руки оказывается. Тянул до подбородка. Не до уха как монголы. Я же индеец, где-то там. Притащил цифровой динамометр. Промерял усилие. Не ошибся в плюсе еще парочка килограммов. Динамометр показал десять килограммов. Это уже слегка лучше. Хотя я бы хотел в тридцать. Но этого вполне хватит для развлекательных «постреляшек».
Перехожу к окончательной отделке рукоятки. Есть у меня парочка морилок.

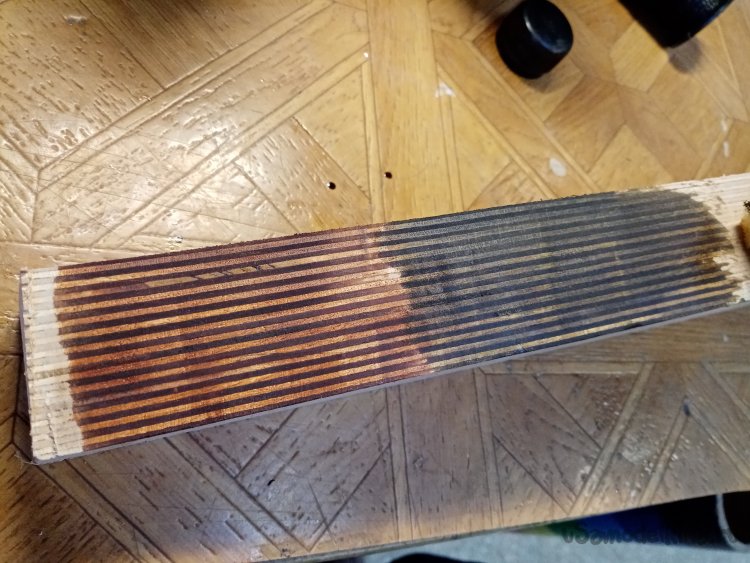

Попробовал на ненужных кусочках фанеры.

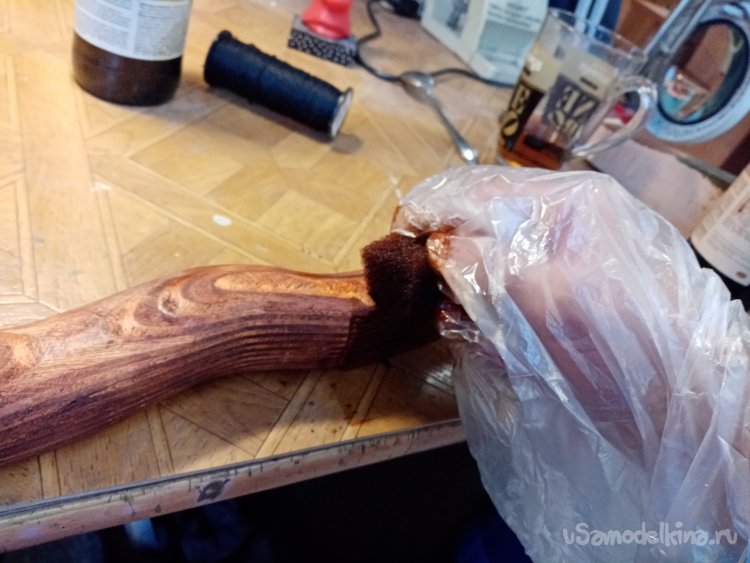

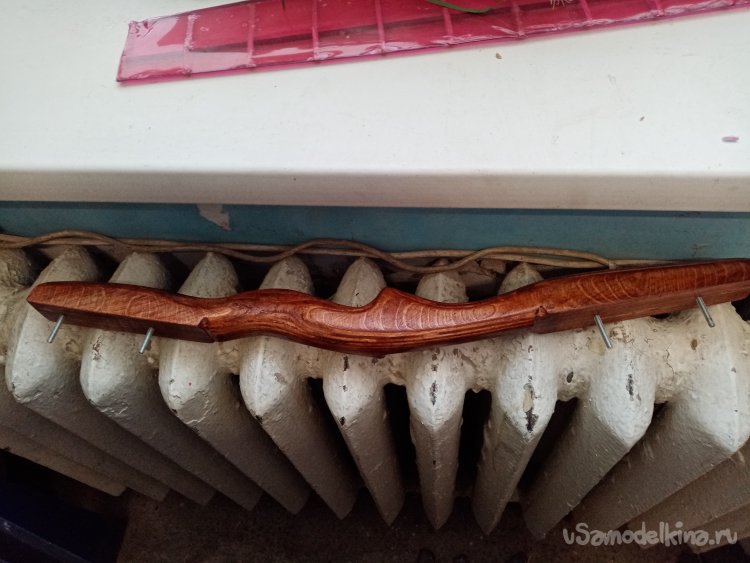

Больше понравилась коричнева. Сейчас буду морить. Одноразовые перчатки куда-то подевались. Не беда. Засовываю руку в полиэтиленовый пакет. При помощи поролона наношу морилку на рукоятку. Просушиваю на батарее. Хорошо зимой все быстро сохнет на горячем радиаторе.

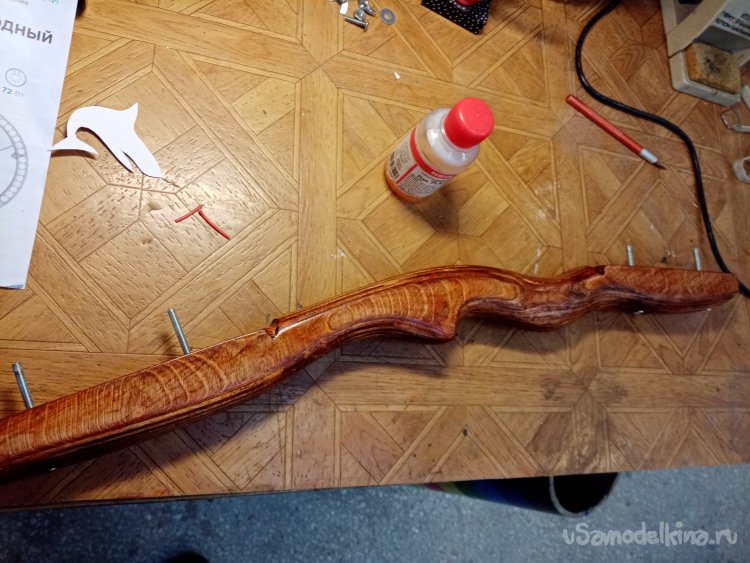

Покрываю просохшую рукоятку «электрическим» лаком для плат. На три раза. С просушкой на батарее.

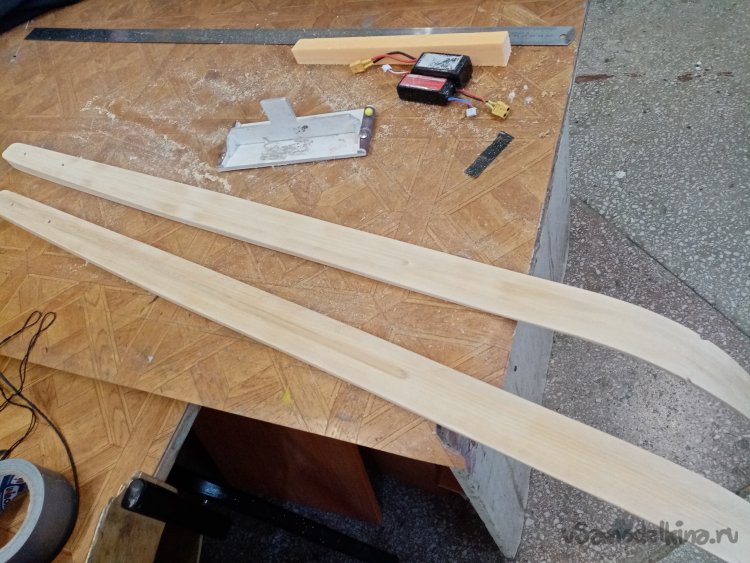

Затем нужно довести до ума рога. На гриндере стачиваю краску с ребра. При помощи цикли снимаю слой смазки со скользящих поверхностей. После немного правлю шкуркой.

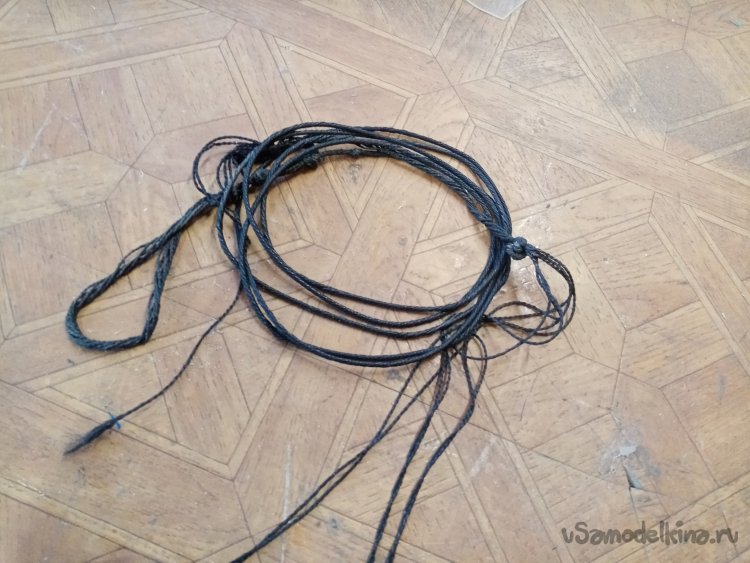

Распускаю петли на тетиве. Нужнее её посильнее свить и напарафинить. Дополнительно свиваю при помощи шуруповерта. Натираю свечкой.

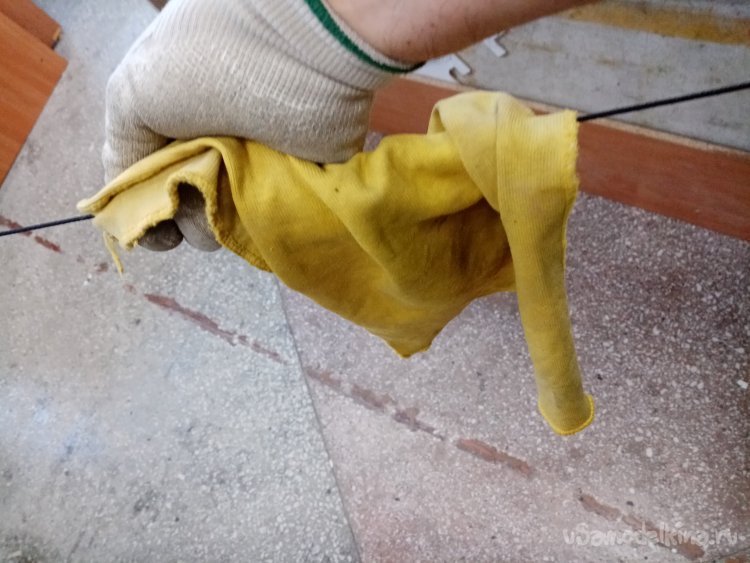

Растираю парафин рукой в перчатке и тряпкой. Хорошо нагревая. Все нитки слипаются в единое целое. После на концах делаю новые петли. Несколько раз корректирую длину тетивы. Делается это просто, завязывая узелки. Каждый узелок, минус 5 мм. Уже с несколько большим натяжением будет устанавливаться тетива. Слегка сгибая рога.
Дорабатываю концы рогов. Для лучшей укладки тетивы.

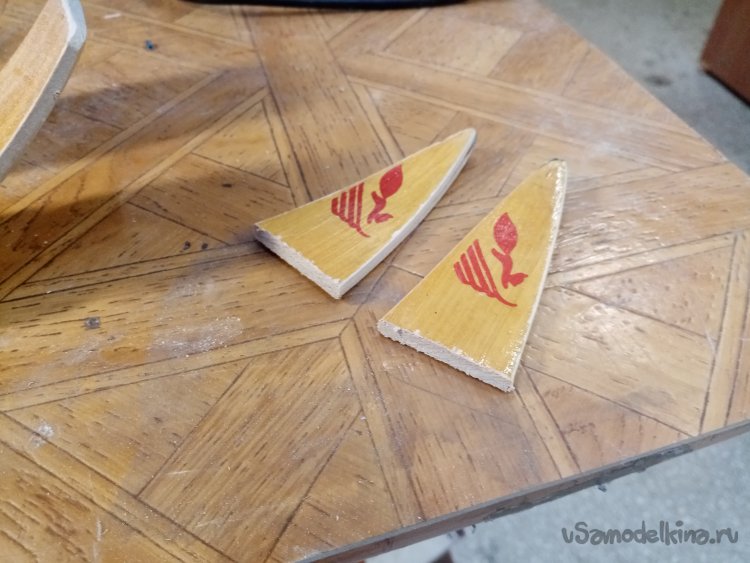

Тут заметил расщепленный кончик. Досада. Придется отпилить, такие красивые.

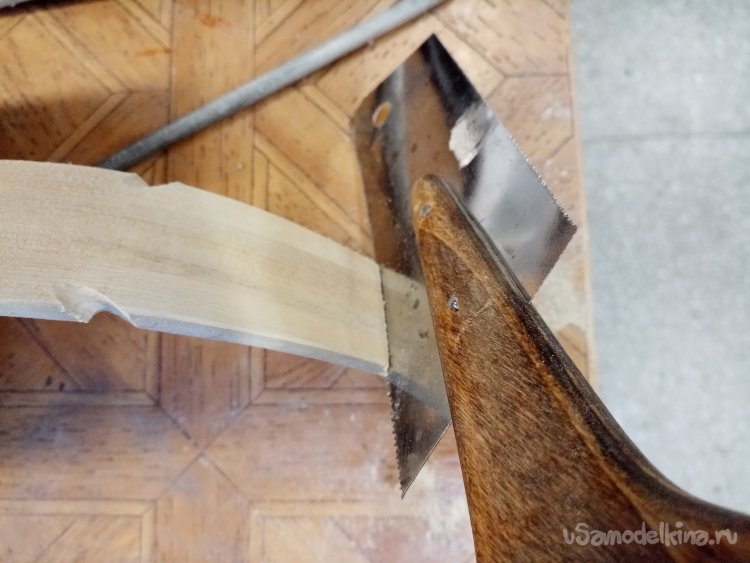

Самодельной пилкой с мелким зубом справился достаточно быстро и чисто.
Немного шкуркой по пропиленной части и все в норме.
Жалко носики, однако.

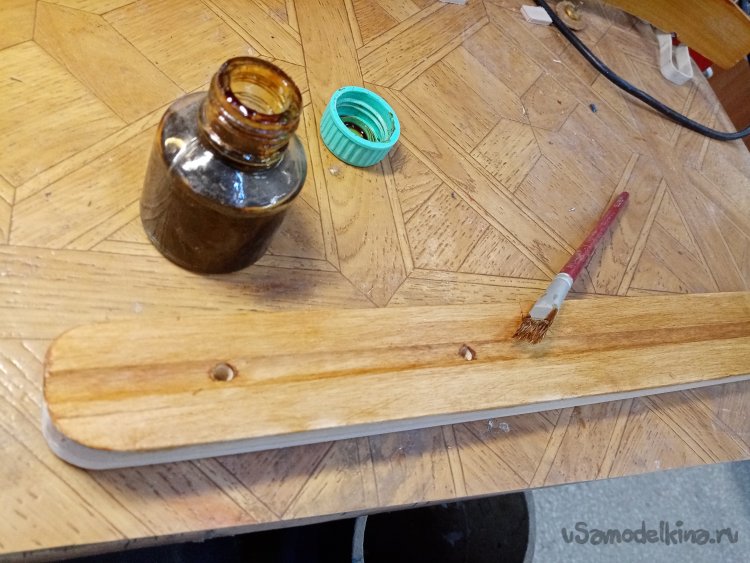

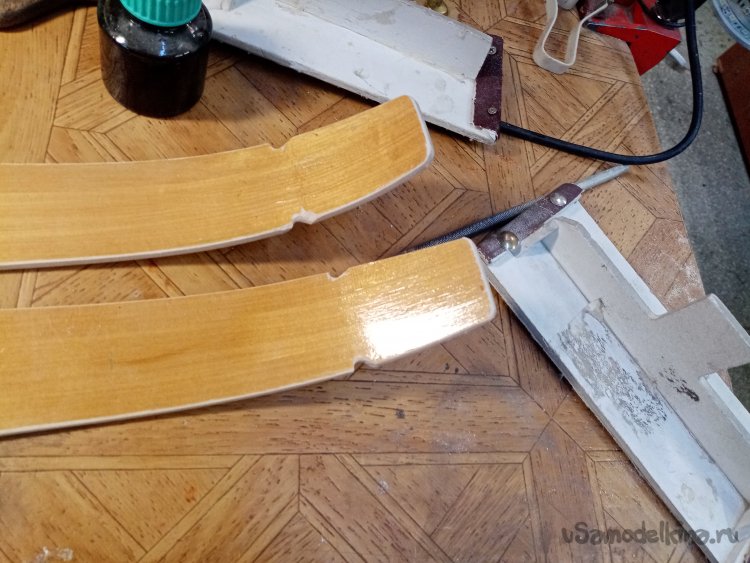

Покрываю усы советским лаком НЦ. Остался маленький бутылка.
И боковые грани тоже.
Протираю кисточку бумажным полотенцем и затем промываю в ацетоне. Еще пригодится.
Собираю лук. Меряю усилие. Получилось в 15 килограмм. Ничего не хрустит, не трещит. Пока этого хватит поиграть в индейцев.
