Некоторые чертежи в моделке складировались неопрятной кучей. Подвергались механическим воздействиям, мялись, рвались.
Пришлось немного придать порядок в этой сфере нашего хранения. Для новой конструкции использовал ненужные бумажные трубки от бумаги, линолеума.
Начинаю изготовление.
Распиливаю один конец трубки наискосок. Так удобнее будет устанавливать рулоны чертежей. Процесс осуществляю при помощи ручной пилы с мелким зубом. Так картон меньше лохматится. Затем зачищаю срез утюжками со шкуркой различной зернистости.
Продолжаю процедуру пилинга. Нужно несколько трубочек различной высоты. Процедура отпиливания наискосок довольно проста. Устанавливаю трубку на губки раздвинутых тисков, чтобы не каталась по столу в процессе работы. Пилю наискосок под приятным глазу углом. И все. Не буду на ней заострять внимание.
Еще нужно распилить другой конец трубки строго под прямым углом, чтобы вся конструкция нормально, без перекосов стояла на полу. Для этой процедуры важно хорошая разметка. Идея очень проста. Берется полоска бумаги, достаточной длины, должна обернуть трубку с некоторым запасом. Оборачиваю трубку полоской, получается линия, строго перпендикулярна диаметру. Остается только провести карандашом по краю бумаги, разметка окончена.
Далее все просто. Устанавливаю трубку на тиски и начинаю распиливать.
Но есть тонкость. Если вашу пилу немного ведет при работе, линия реза уйдет от разметки. Можно начинать пропил по кругу, постепенно поворачивая трубку.
И так, все попилено, все зашкурено, все красиво. Нужно немного декорировать трубочки и собирать конструкцию.
В качестве декоративного элемента использовал упаковку от офисной бумаги. Красивые буковки и приятный зеленый фон.
Развожу клей ПВА до жидкого состояния. Наносить буду щетинным флейцем. Удобнее сразу одним движением закрывать большую площадь материала.
Для лучшего приклеивания «окрашиваю» разведенным клеи и трубку. От влажности внешнюю поверхность немного ведет. Но это не страшно, при высыхании все выровняется.
Заодно и клей на декоративную отделку.
Есть тонкость.
После нанесения клея нужно выждать некоторое время. От влаги бумага немного расширится. При высыхании опять вернется в прежний размер и натянется. Если этого не сделать, будет расширяться уже в наклеенном состоянии и пойдет морщинами, которые уже не выправятся при высыхании.
Спустя некоторое время аккуратно оборачиваю трубку бумагой. Получилось такое симпатичное «полено».
Для загиба краев бумаги внутрь трубки разрезал е на полосы ножницами.
Есть тонкость.
Ножницы должны быть острыми, особенно кончики. Иначе не будут хорошо резать влажную бумагу.
Наношу немного клея на внутреннюю сторону
трубки и начинаю по одной приклеивать через край внутрь.
Немного кривенько получилось, поскольку перегиб пришелся на шов упаковки. Это не страшно, поскольку данное место будет в нижней части трубки.
Примеряю готовую в большой трубке, её изготовил ранее. Попалась картонная трубка большого диаметра и с пластиковой крышкой. Её оклеил бумагой от упаковки чего-то типографского.
Верхнюю часть прикрепляю при помощи, второго самореза, с большой шляпкой. Для начала прокалываю контрольное отверстие при помощи шила. Затем вкручиваю саморез.
Выпиливаю дно и подгоняю его под диаметр трубки.
При помощи бумажной ленты размечаю линию реза для второй трубки.
Отпиливаю и зачищаю срез при помощи утюжка.
Это трубки, для разнообразия буду оклеивать остатками обоев. Случайно завалявшимися в моделке. Размечаю и отрезаю ножницами. Это флизелиновые обои. Поэтому при нанесении клея, не нужно ждать пока они, немного расширятся от влаги. Можно оклеивать сразу.
Для гарантии еще разик примеряю отрезанный кусочек обоев к трубке.
Начинаю наносить клей ПВА.
Первое движение-трубка. Промазана хорошо.
Затем обои.
Они нашли друг друга.
Нужно завернуть края обоев внутри трубки. Наношу клей на край внутри и разрезаю обои на полоски. Нижнее основание оклеил.
Перехожу к верхней части. Отрезаю лишний край обоев.
Разрезаю на полоски.
Есть тонкость.
Нужно резать, плоски с сужение к краю. Так проще наклеить.
Готова еще одна трубочка.
Нужно найти достаточное количество фиксирующих элементов. Начинаю проверку всех свалок болтиков и шурупов. Нашел немного.
Промеряю внутреннюю часть трубочек. Нужно изготовить несколько донышек. По размеру вычерчиваю циркулем круги нужного диаметра.
Для заготовок использую ненужные кусочки материала.
Готов размерчик.
Начинаю пилить
Сначала нужно скрепить трубочки между собой. Затем вклею днища. Для удобства вставляю в шуруповерт длинную биту. Её изготовил из отвертки с разбитой ручкой.
Заодно фиксирую саморезами пластиковое дно большой трубочки. Жаль, конечно, что у маленьких нет такой хорошей затычки. После вклеиваю дно на зеленой трубочке.
И третья трубочка. Примеряю, чтобы нижний срез всех трубок располагался по прямой линии.
Шилом прокалываю контрольное отверстие.
Вворачиваю саморез с большой шляпкой. Длинной битой удобно работать с трубками.
Затем фиксирую еще одним саморезом. Недавно придумал такую технологию. До этого использовал при скреплении трубок термокеевой пистолет. Но под большой нагрузкой, клей плохо держит. Пришлось многое соединения переделать на саморезы. Длина его как раз равна толщине двух стенок. Поэтому он не вылезает внутри и за него ничего не цепляется.
Внизу вкручиваю саморез на значительном расстоянии от нижнего среза. Нужно будет еще дно вклеивать.

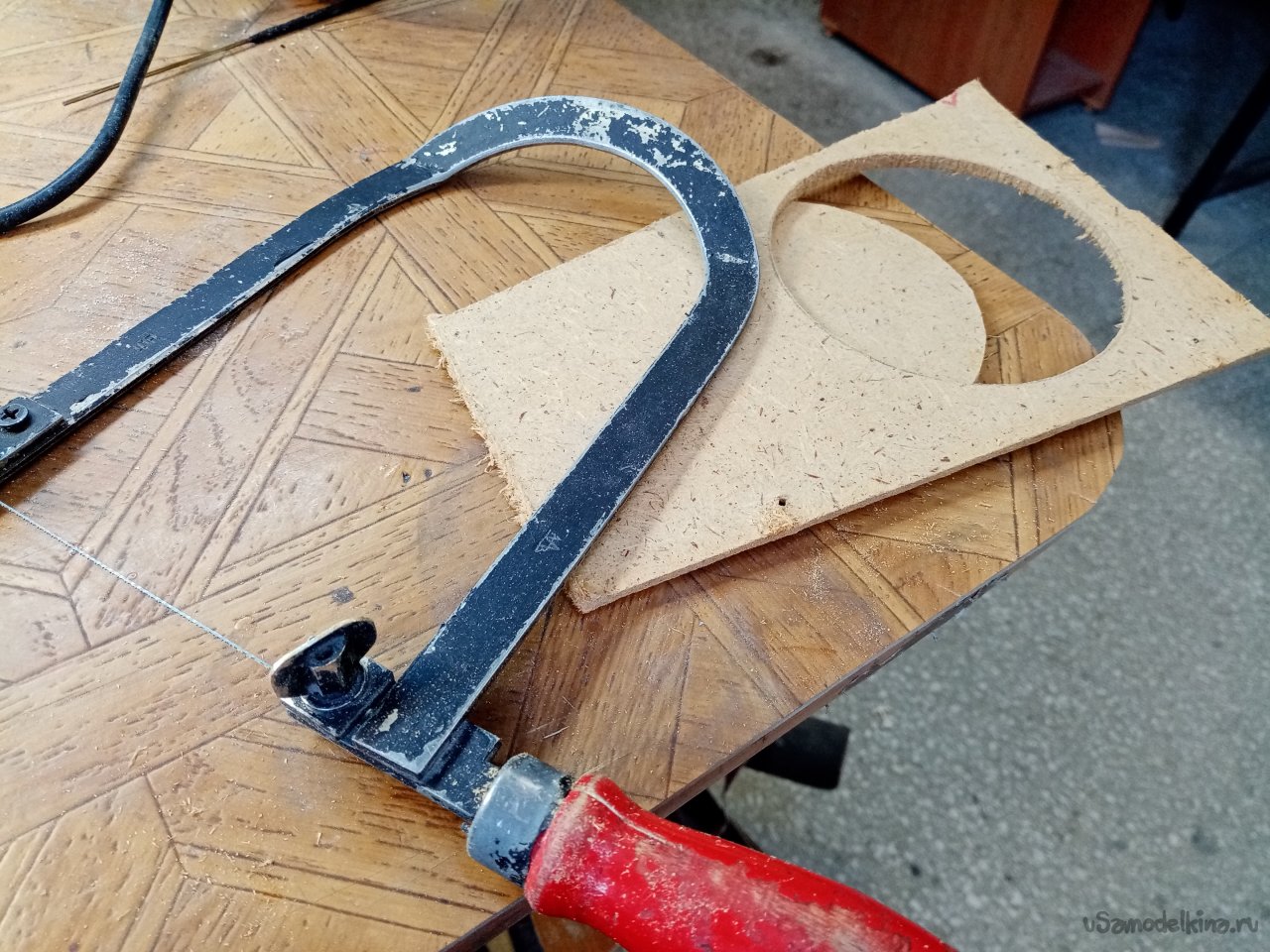

Разметил и выпилил еще несколько кружочков.
Примеряю, все точно.
Вклеиваю на титан. Наношу на край трубочки и срез кружочка.
Слегка постукивая молотком, вбиваю дно.
Перестарался. Оно слишком глубоко провалилось в трубку. Исправлю положение. Устанавливаю трубку вертикально и с внутренней стороны поправляю его трубкой.
Готова подставка под чертежи. На самом деле чертежей в моделке достаточно много. Они хранятся в шкафу. Это приспособление нужно для оперативных работ. В трубки устанавливаем чертежи, с которыми работаем в данный момент.
Работа окончена можно и чайку с конфеткой.
