Здравствуйте многоуважаемые гости «у самоделкина»!
В своём описании конструкции я хочу вам рассказать о том как я сделал себе защитные очки из пластиковой бутылки.
Эта конструкция обладает преимуществом перед покупными в магазине в том, что сделав эти очки один раз, вам не придется больше их покупать.
Сами по себе очки, и в том числе покупные, со временем затираются и линзы становятся мутными, что затрудняет обзор через них. В случае покупных вам придется покупать новые.
С этими очками нужно лишь вырезать новые псевдо-линзы из пластиковой бутылки и заменить мутные, затертые.
Вот каким образом я изготовил эти очки:
Сама конструкция очков будет изготавливаться из листового пластика.
Для того чтобы сделать оправу и дужки очков, сначала необходимо разработать шаблоны для выпиливания из листового пластика.

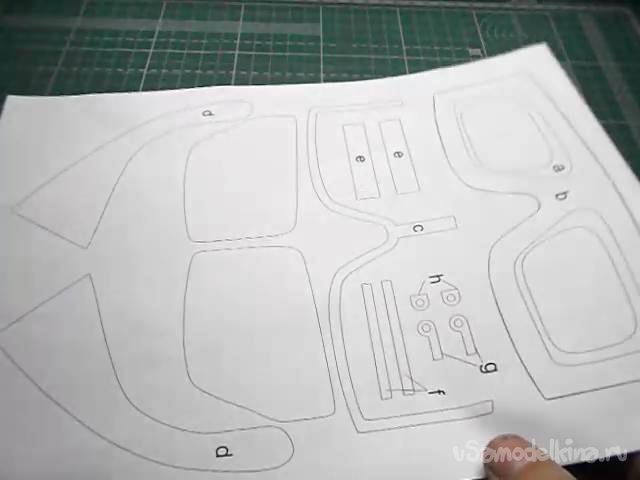

Вам уже ничего разрабатывать не нужно, так как я сделал уже шаблон и вы можете просто его скачать и распечатать его на принтере.
Посмотреть онлайн файл: ochki_iz_butylki.pdf

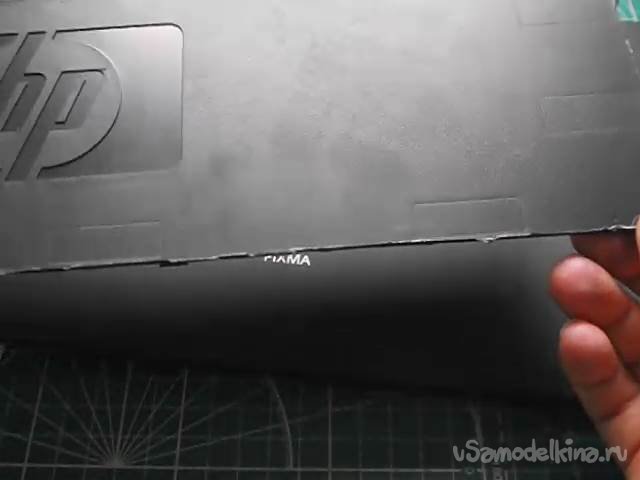

Сам листовой пластик, как впрочем и пустые пластиковые бутылки из под напитков, можно легко найти в мусорке. Очень часто люди выбрасывают телевизоры с битыми экранами и принтера или мфу с засохшими картриджами. Вам из них можно легко вырезать отличный ABS пластик. Его я и использовал в своей конструкции.
Дальнейшие мои действия были следующие.

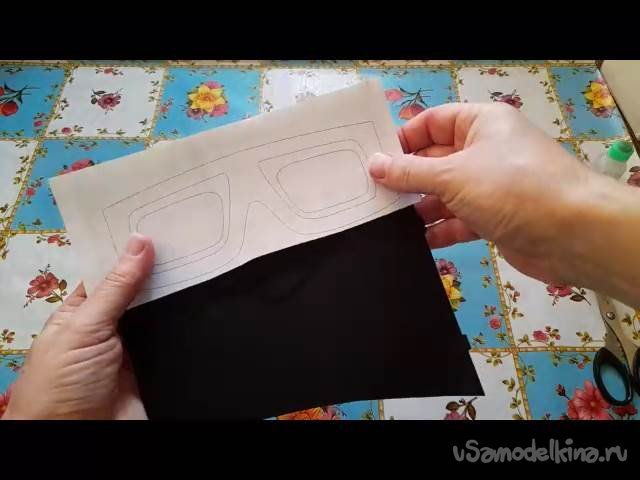

Я вырезал ножницами шаблон детали A и приклеил на кусок листового пластика подходящего размера при помощи канцелярского клея. Появившиеся воздушные пузыри удалил разгладив их пальцами.

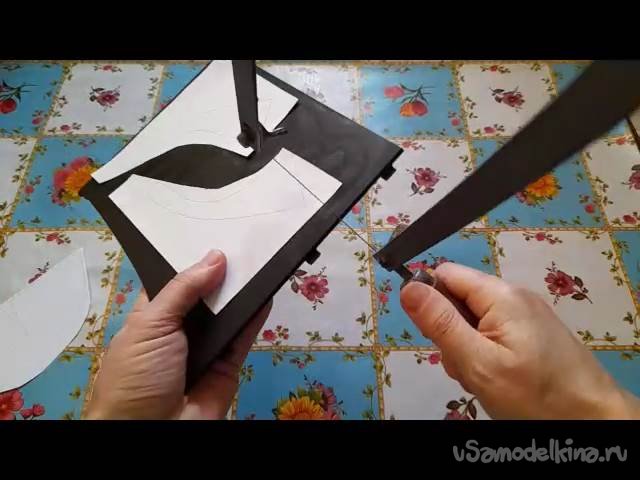

При помощи ручного лобзика выпиливаю по контуру шаблона деталь.
Выпиленная деталь A будет выглядеть следующим образом:
Эту деталь необходимо согнуть дугой. Сделать это просто изгибая, нельзя по причине того что деталь просто переломается пополам. Поэтому необходимо её сначала хорошо разогреть.
Нагретый пластик становиться намного мягче и легче гнётся.
Для нагрева я использовал фен для сушки волос, хотя конечно строительный фен подошел бы лучше.

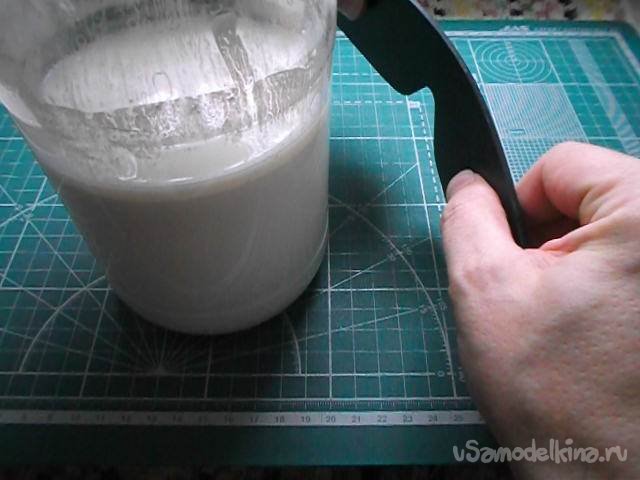

Дальше нагретую деталь я буду изгибать прижимая её в стеклянной банке.
Для защиты рук от высокой температуры я одену рабочие хб перчатки.
Но изгибание при помощи стеклянной банки недостаточно дает степень изгиба, поэтому деталь необходимо продолжить изгибать сильнее.

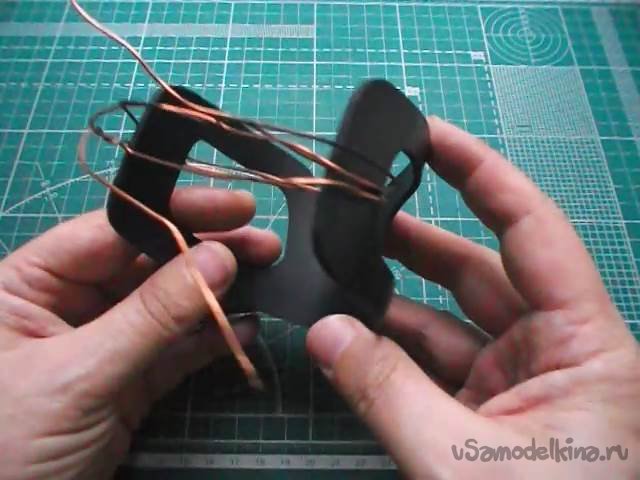

После хорошего прогрева, я изогнул на максимально возможный уровень и закрепил положение изгиба детали при помощи толстой медной проволоки.
После чего еще раз хорошо прогрел деталь феном и оставил в таком положение деталь остывать.
Пока деталь A остывает, я буду выпиливать дужки будущих очков.

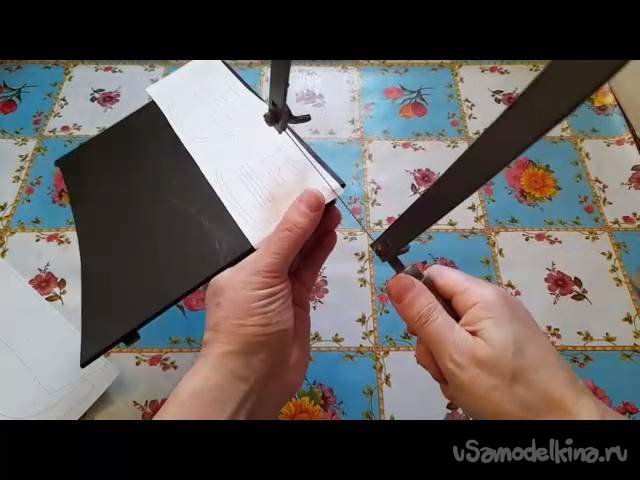

Всё как обычно, вырезаю шаблоны, приклеиваю к листовому пластику и выпиливаю ручным лобзиком.
Вот так выглядят выпиленные дужки:

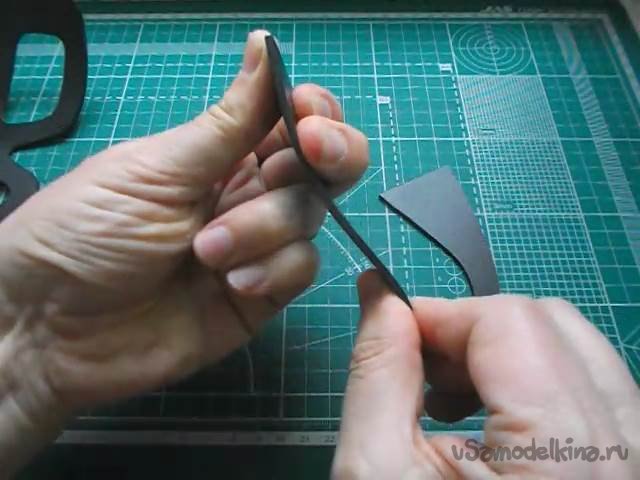

Но в таком виде дужки не подходят. Их также необходимо разогреть феном и изогнуть.

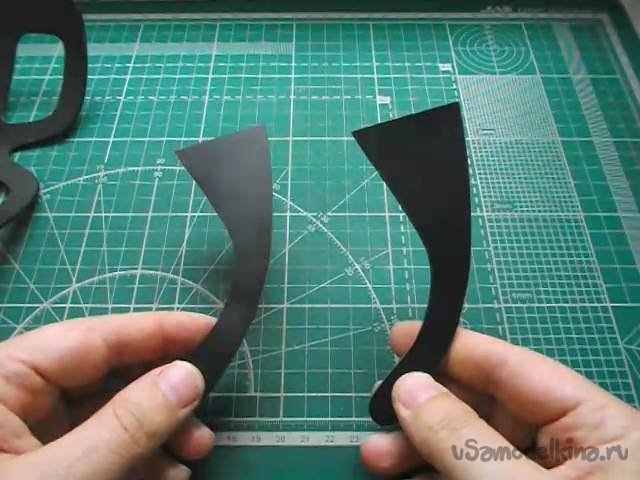

Причем изогнуть их необходимо дугой, смотри фото:
Изогнутые душки должны быть симметричны, а не идентичны!

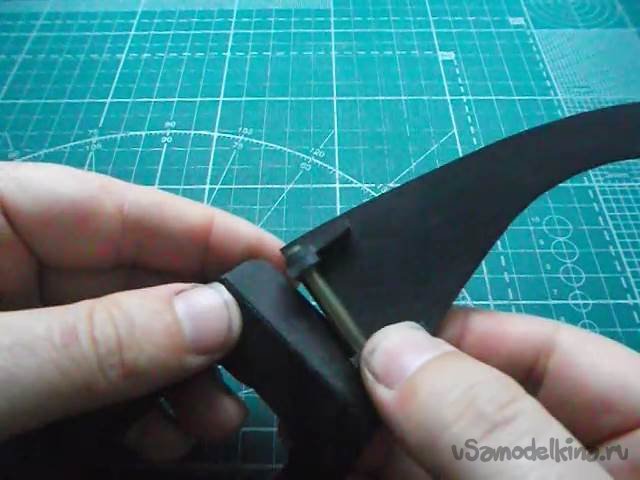

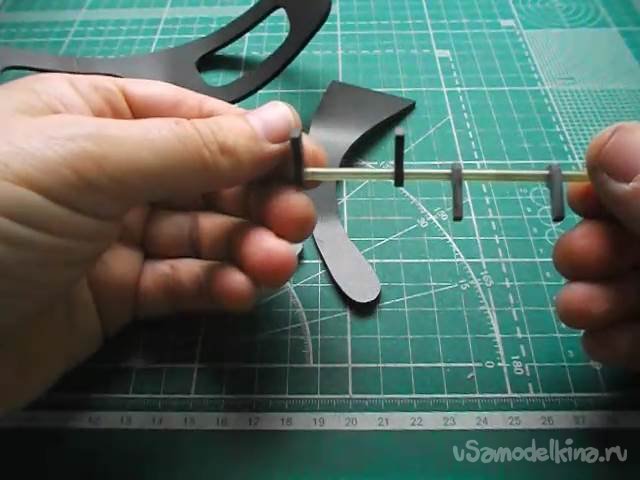

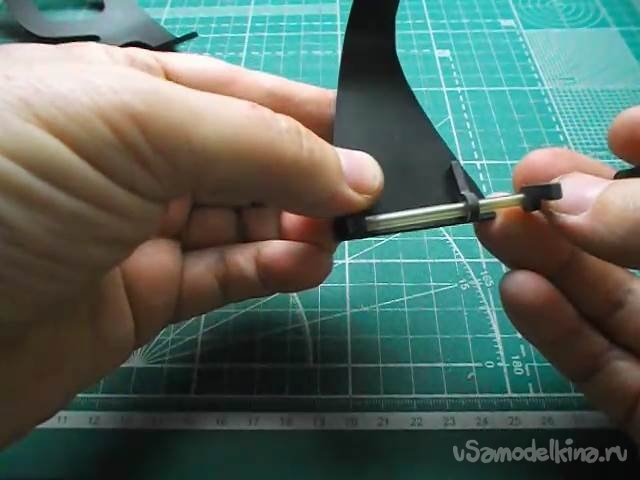

Для того чтобы изготовленные дужки могли складываться и раскладываться, я использую конструкцию которая состоит из пустого стержня от ручки и четырех выпиленных элементов из листового пластика. Эти четыре элемента имеют высверленное отверстие аккурат по диаметру пустого стержня от ручки.
Два из четырех этих элемента будут приклеиваться к дужке, а два других к оправе.

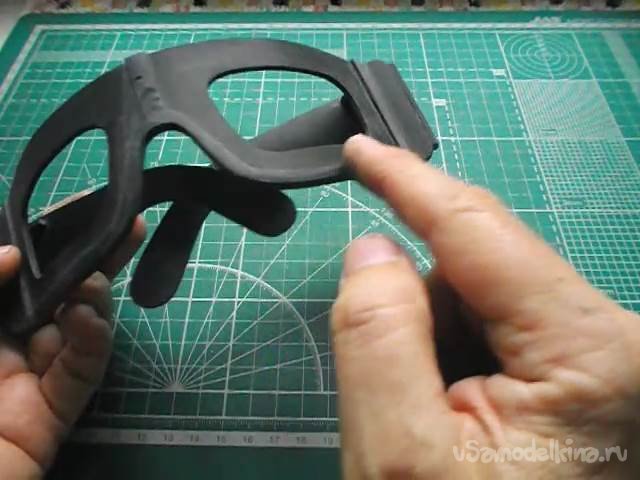

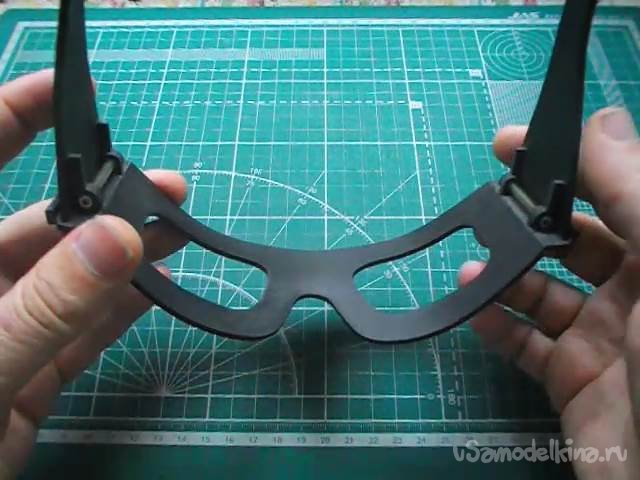

После приклеивания всех элементов дужек к оправе, конструкция приобрела следующий вид:
Однако оправа на этом этапе изготовления еще не готова.
Далее необходимо выпилить при помощи шаблонов деталь оправы B и C.
Технология при этом не изменилась:
Выпиленную деталь B я приклеиваю на суперклей к детали A, то есть к оправе очков, и при помощи напильника стачиваю толщину детали B до уровня 1 — 2 мм.
Сама деталь B является промежуточной между A и C, и благодаря ей можно будет вставлять в очки псевдо-линзы из бутылки.
После выпиливания и приклеивания детали C на деталь B, очки будут полностью готовы.

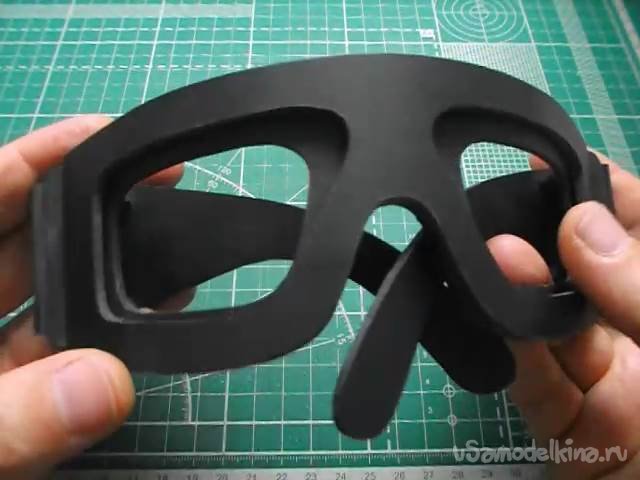

Так очки выглядят:

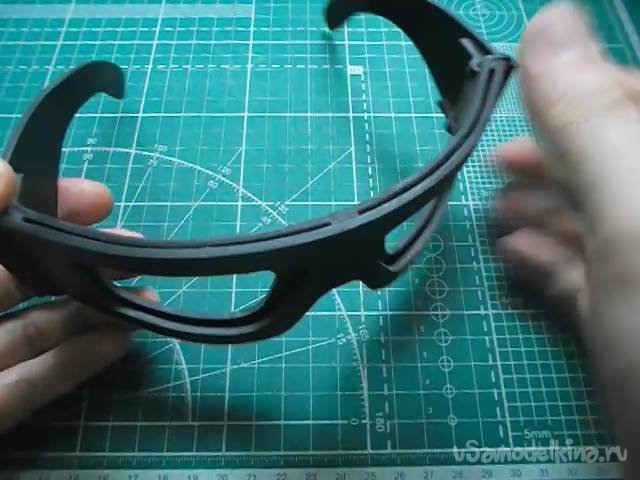

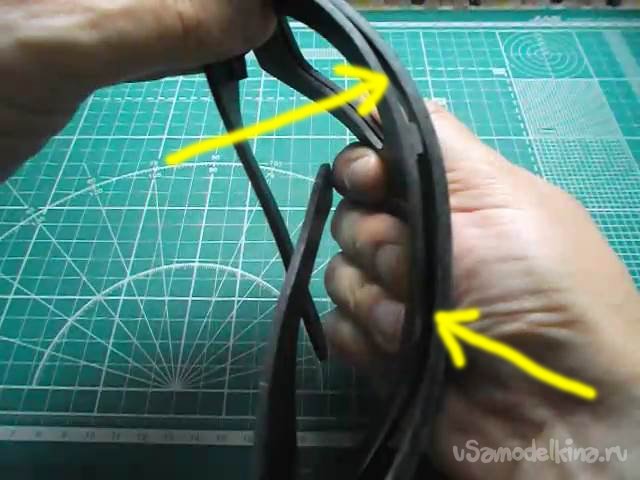

А в эту щель оправы будет необходимо вставлять вырезанные из пластиковой бутылки псевдо-линзы:
Так как очки готовы, то осталось вырезать из пластиковой бутылки псевдо-линзы.

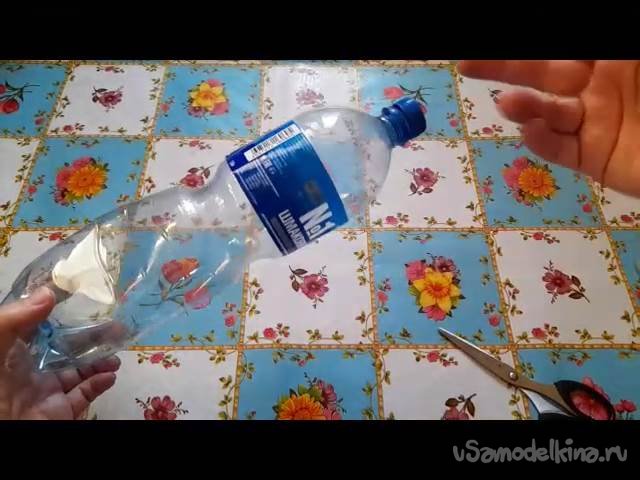

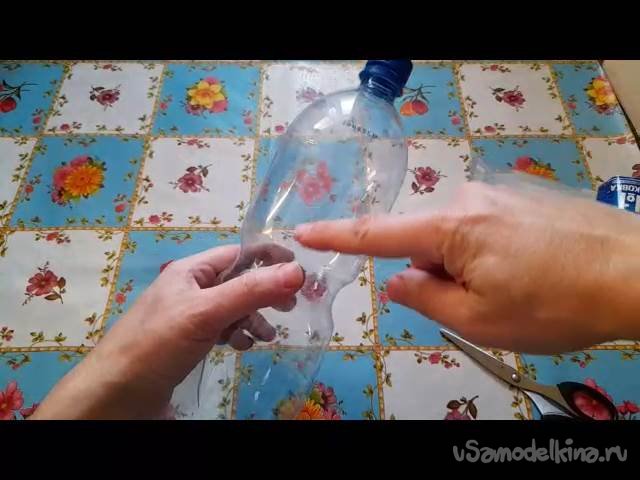

Для этого подойдет бутылка у которой есть область с ровной без рельефа поверхностью.
Если есть наклейки, то их необходимо удалить.
При помощи ножа и ножниц вырезаю участок из бутылки с ровной поверхностью.
Вырезаю шаблоны псевдо-линз и приклеиваю к вырезанному участку из бутылки при помощи скотча.
Вырезаю ножницами по краю шаблона.
Удаляю приклеенный шаблон.
На выходе получаю псевдо-линзы

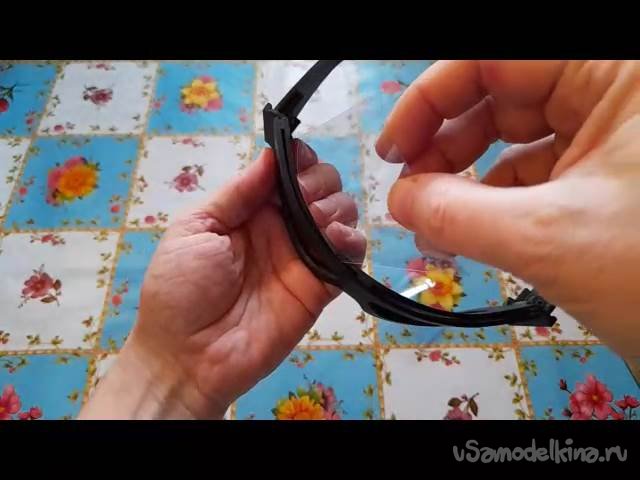

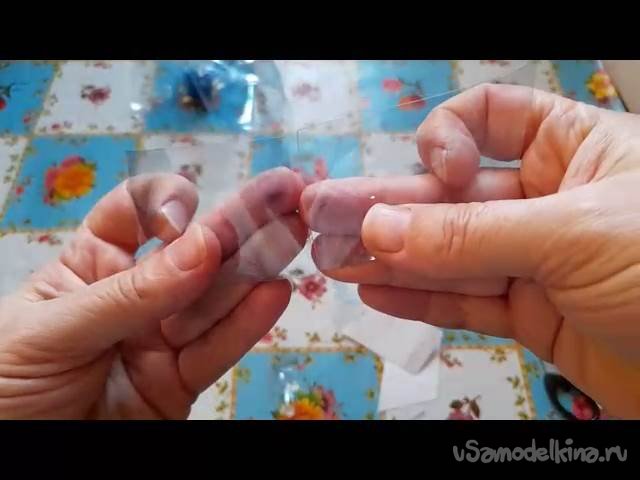

Настала пора устанавливать псевдо-линзы в оправу очков.
Процесс этот очень простой.

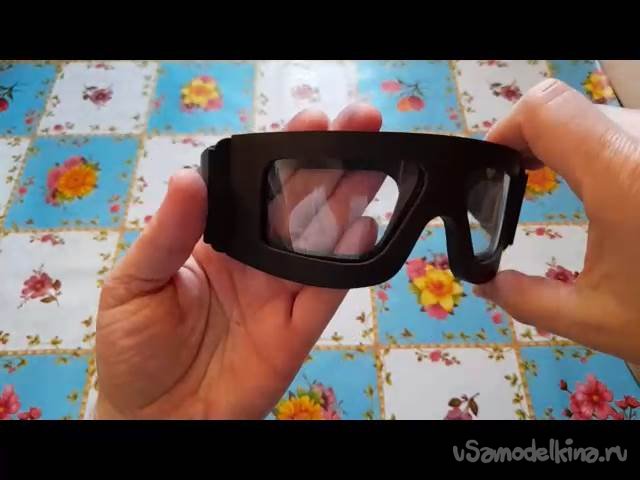

Вот так выглядят очки с установленными псевдо-линзами:
Если вам кажется что толщины псевдо-линзы в одну бутылку будет недостаточно, то для вашего спокойствия вы можете установить две или даже три псевдо-линзы, дабы конструкция очков это позволяет.
Когда я сделал эти очки, я подумал что ведь есть пластиковые бутылки и из цветного пластика. Я знаю что точно можно легко найти коричневые, зеленые, синие и бывают даже красные бутылки. Вот последние встречаются реже всего.
Так вот я это к тому, что если вместо прозрачных псевдо-линз в очки установить линзы из пластика красной бутылки, то на выходе мы получим очки для работы с лазерным нивелиром с красным лучом лазера.
А если вставим псевдо-линзы из зеленой бутылки, то с соответственно с зеленым лучом лазера
Логично предположить что цвет псевдо-линз противоположный по таблице длины волны лазерного луча должен частично поглощаться.
Значит если устанавливать один а лучше два или даже три псевдо-линзы из синей бутылки, будут поглощать лазерное излучение красного цвета, а псевдо-линзы из красной бутылки, будут поглощать излучение синего цвета.
Но это теоретически, автор не проверял эту теорию по причине отсутствия устройства с лазерным излучением. В любом случае при проведении опытов с лазером, будьте осторожны и не подставляйте глаза под лазерное излучение!!!
А так сама конструкция очков описанная здесь роль защиты глаз от инородных предметов и частиц выполняет на все 100%.
Кстати если вам в облом делать очки из пластика, то их можно даже сделать из картона. Но надо учитывать что дужки не будут складываться и раскладываться, да и сами очки из картона развалятся со временем, поэтому очки из картона — дело несерьезное.
А так они бы выглядели, приблизительно:
Хоть это и смешно сделать очки из картона, но как ни странно они свою функцию защиты выполняют, и если понадобилась кратковременная защита глаз, то почему бы и нет? По крайней мере идти в магазин уже не нужно.
На этом всё, и как всегда для тех кто хочет увидеть процесс изготовления очков на видео, вот ссылка:
