И снова здорово! Это моя одна из последних законченных самоделок ( всего у меня их примерно около 20 шт. уже). На этот раз лампа настольная из стеклянной бутылки.
Опять же делал до моей эры Самоделкина, поэтому процесс создания продемонстрирую на других образцах (вилка, бутылка , нет больше выключателей).

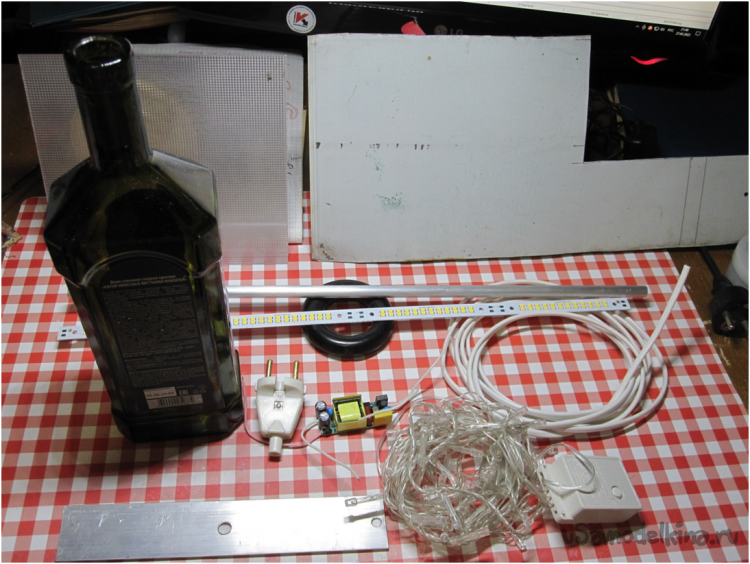

Список материалов:
- Бутылка 0.5 л., тёмного стекла.
- Порог-стык из алюминия 0.9 м.
- Трубка из алюминия Ø 10 мм – 0.5 м.
- Жесть - 0.5 мм.
- Рассеиватель микропризма ( оргстекло 0.1 м² ).
- Выкл. С фиксацией положения – 3 шт.
- Провод белый 2* 0,5 мм² - 2 м.
- Вилка электрическая – 1 шт.
- Монтажный провод – 2 м.
10. Болт М4 – 18 шт.
11. Болт М3 – 2 шт.
12. Гайка М3 – 2 шт.
13. Блок питания светодиодов 15 Вт. – 2шт.
14. Гирлянда светодиодная, белая – 5 м.
15. Трубка термоусадочная 15 см.
Список инструментов:
1, Дрель или шуруповёрт.
2. Свёрла коронки алмазные по стеклу Ø 8;10;14 мм.
3. Свёрла по металлу Ø 3;4;10 мм
4. Отвёртка -: +.
5. Наждачная бумага.
6. Резак из полотна пилки по металлу.
7. Метчик на М4 .
8. Нож канцелярский (сапожный или др.).
п 1. В бутылке сверлим 5 отверстий :

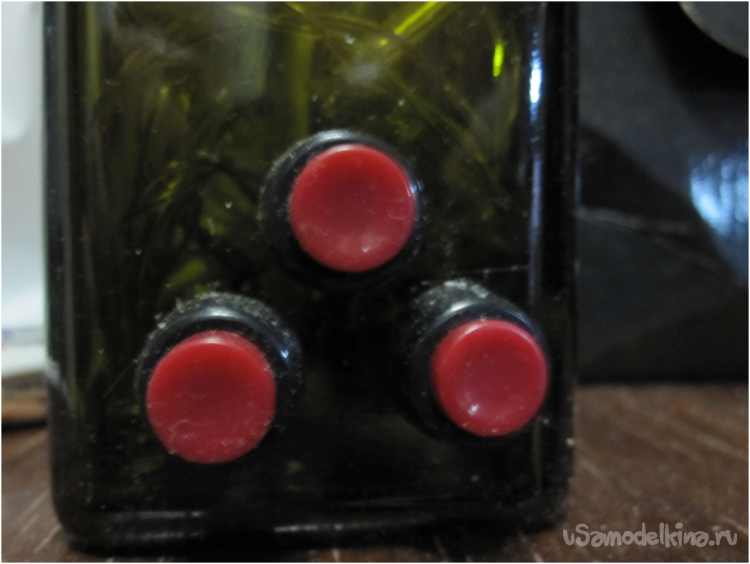

Три под выключатели Ø 14 мм. Выключатели с фиксацией положений (нажал - включился, ещё нажал - выключился ).

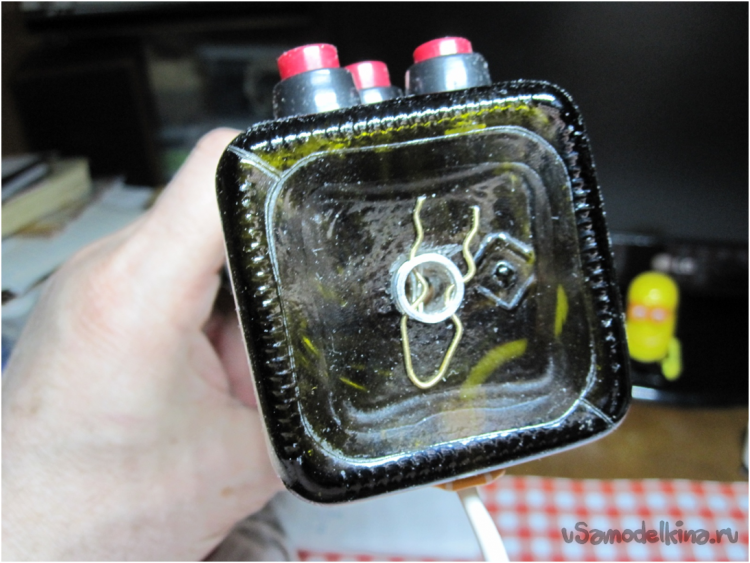

1 отв. в дне бутылки Ø 10 мм. В него вставляется трубка основание, на которой крепится вся светящаяся часть лампы. Ещё одно сверлим в горлышке бутылки,
для монтажа светодиодной гирлянды.

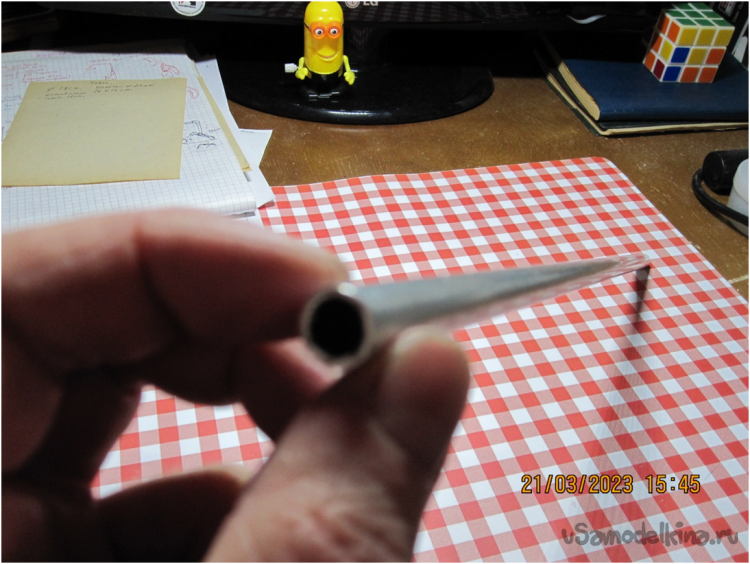

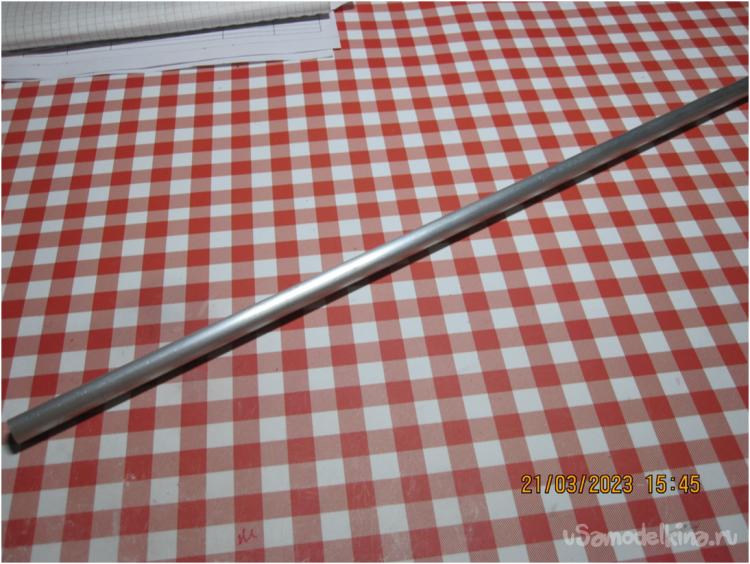

П.2. В отрезке алюминиевой трубки прорезаем два овальных отверстия, одно внизу и второе чуть выше середины. Внизу также делаем пропилы по бокам для вставки шпильки. В отверстия протаскиваем монтажный провод, 4 жилы, для подключения БП и гирлянды.

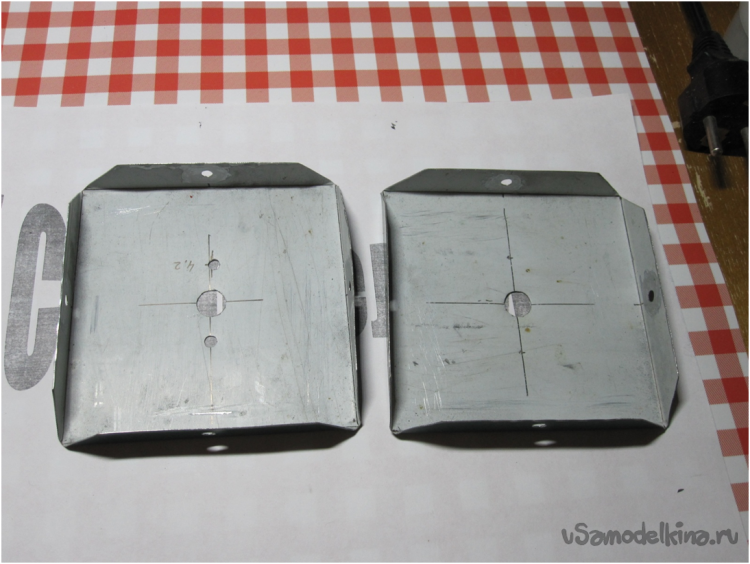

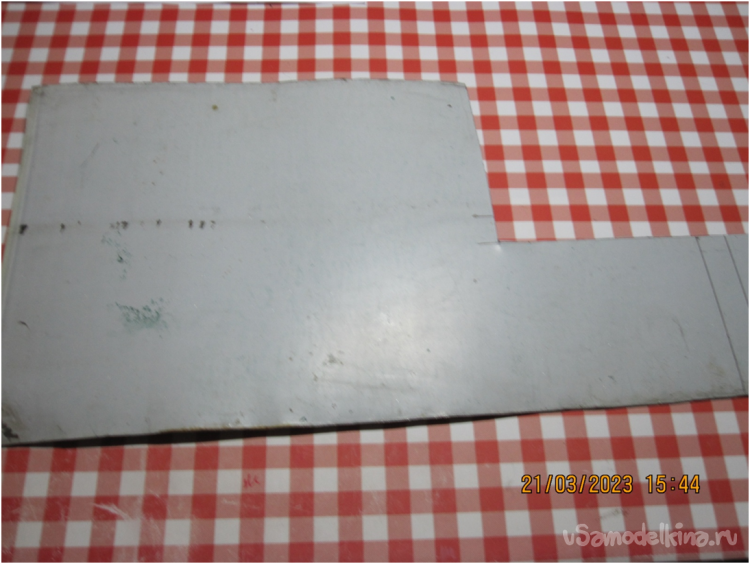

П.3. Из куска жести вырезаем, по разметке, детали для крепления светодиодных модулей и внешних рассеивателей.
Делаем 4 шт., два больших 7*7 см как на снимке и два поменьше 5*5. Ещё надо сделать крепёж под блоки питания, это в виде полоски с загнутыми краями буквой П, 6*3*6. На внутренней стороне отверстий, припаиваем гаечки на М4. Под пульт управления гирляндой делаем уголок ( см. фото выше). Во всех деталях по центру сверлим отверстие Ø 10 мм. ,для посадки на трубку

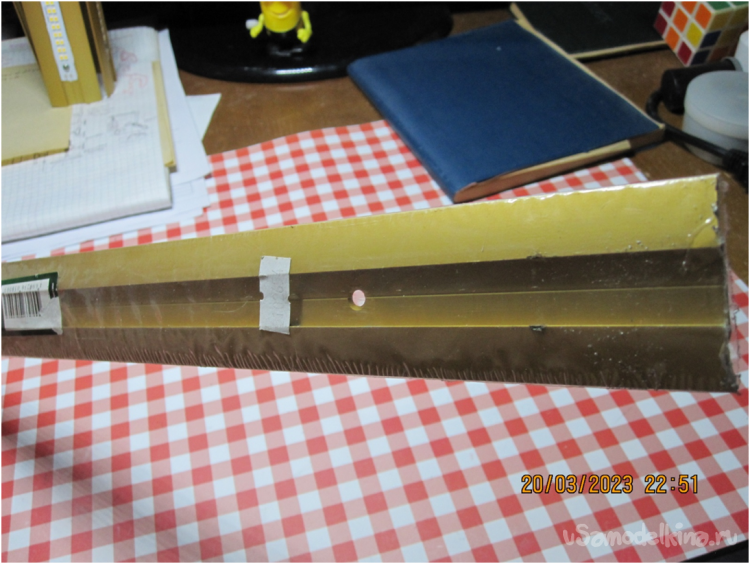

П,4. От алюминиевого порога отрезаем 4 отрезка по 15 см.

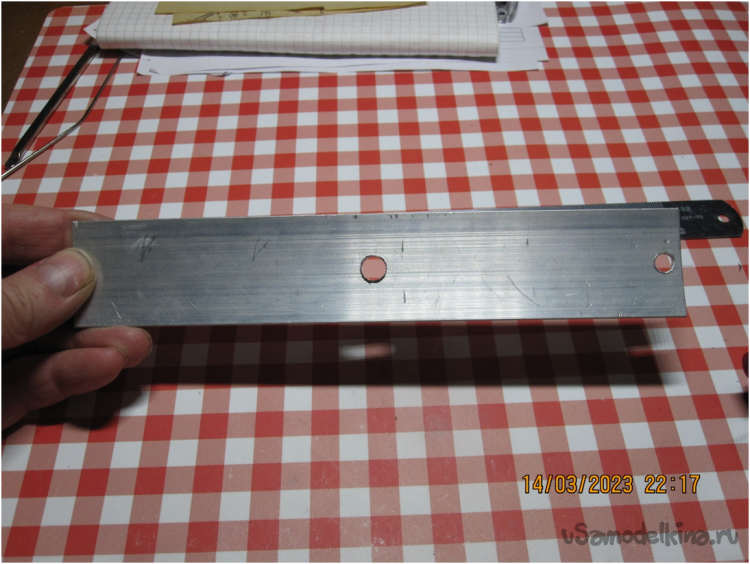

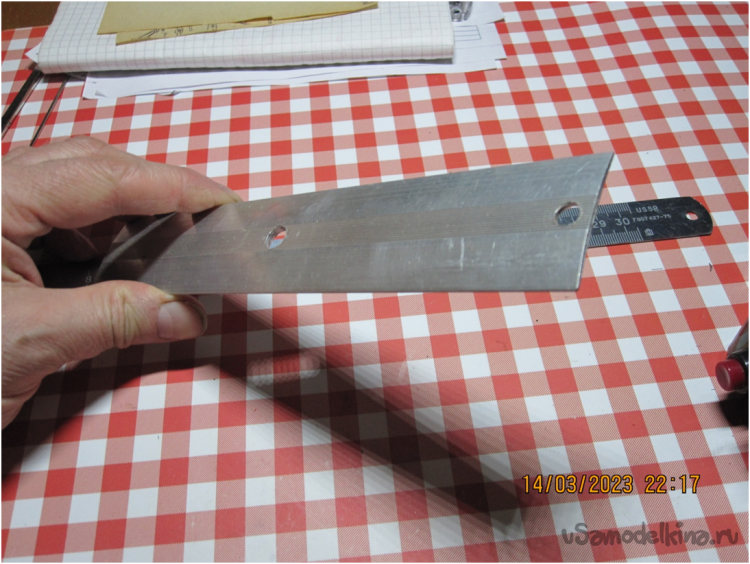

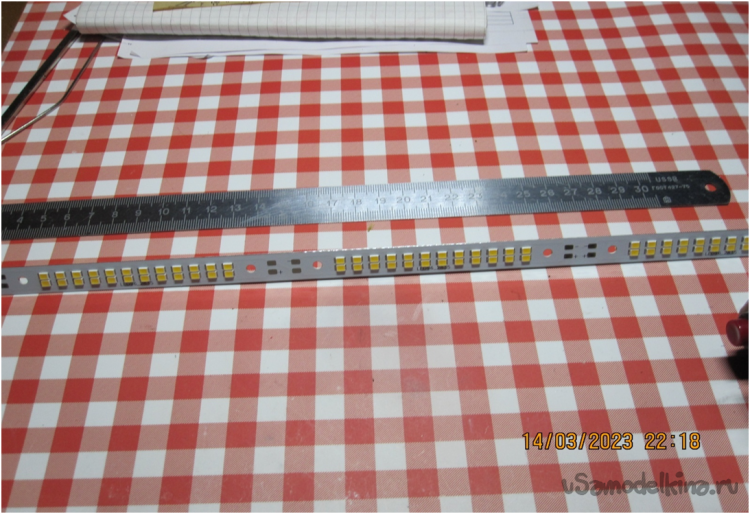

Это будут охладители для светодиодных модулей. На фото это остаток, использовал для других экспериментов, а в натуре стоят покрасивше. Как на фото ниже. В качестве излучателей света использовал линейку LED 96 2835.

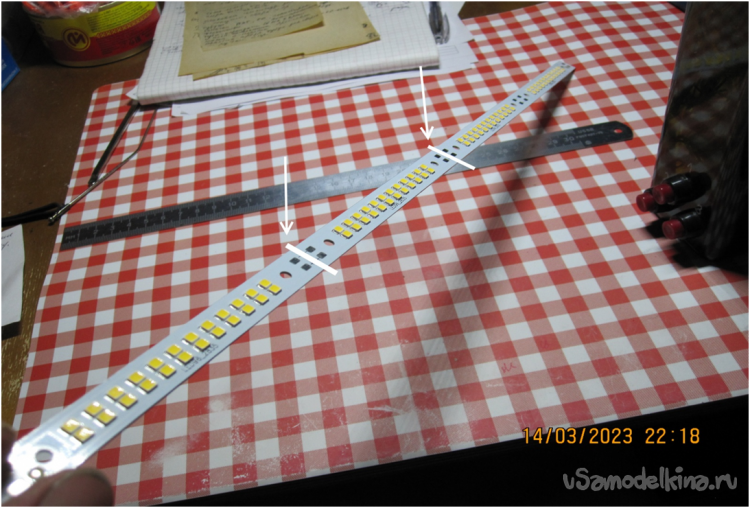

Линейку разрезаем на 4 модуля по линии реза.
Крепим модули на охладителях , болтиками или ал .заклёпками, на термопасту.
Крепим готовые элементы к деталям из П.3, как на фото ↑.

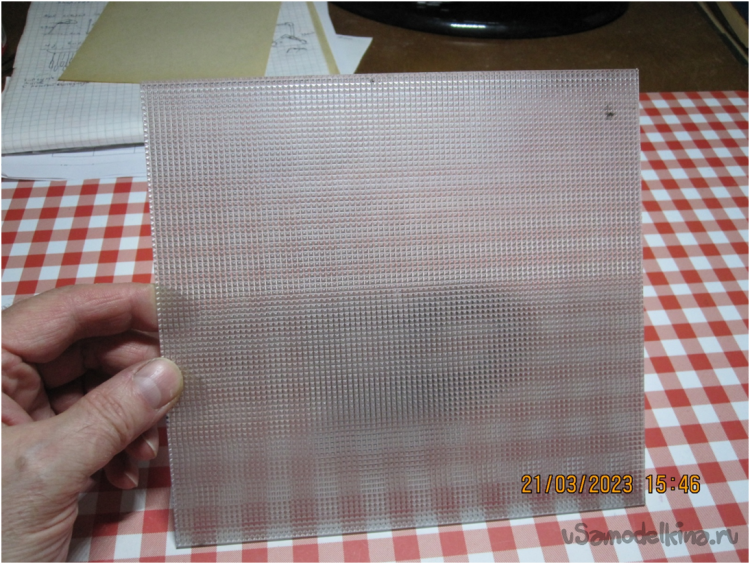

П.5. Вырезаем из куска рассеивателя четыре пластинки 70*260 мм, обрабатываем края, сверлим отверстия под крепёж.

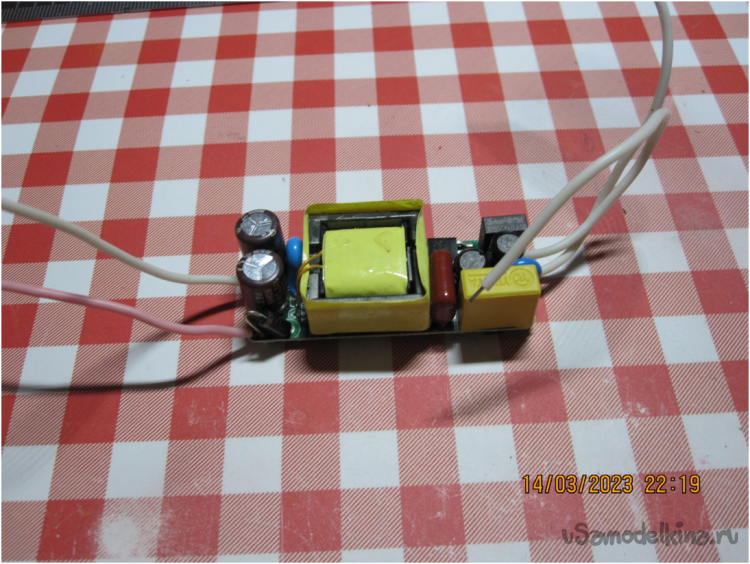

П.6. Собираем электрическую схему. На П-образную скобку крепим блоки питания.

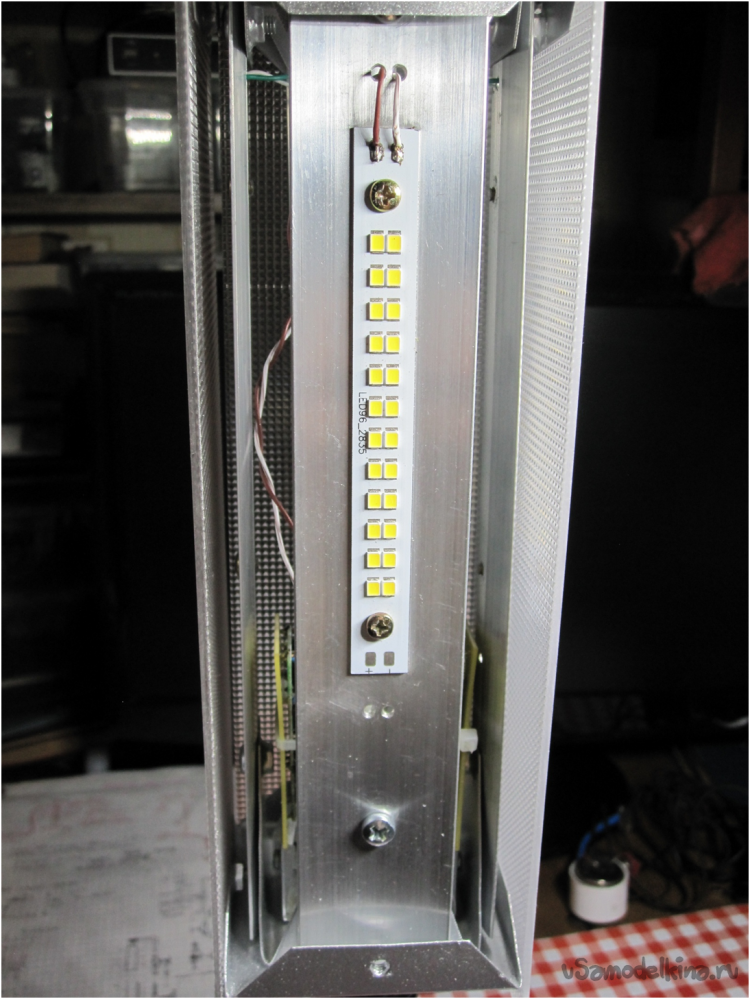

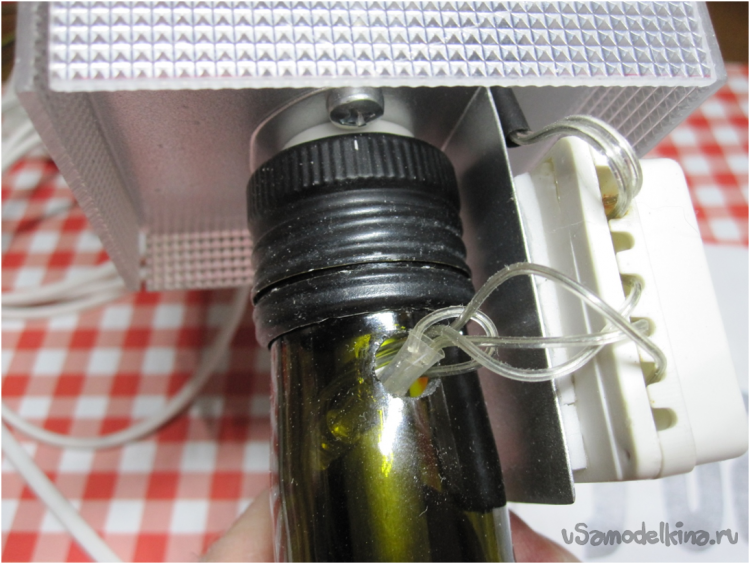

Блок питания я крепил на нейлоновые хомутики. к стеклотекстолитовым пластинкам, под размер, а пластинки уже крепил к П-образной скобке. К каждому блоку питания подключены два модуля в ║. Скобку я установил снизу внутри светильника, рогулями вверх ( на снимке со снятым рассеивателем немного видно как и что).

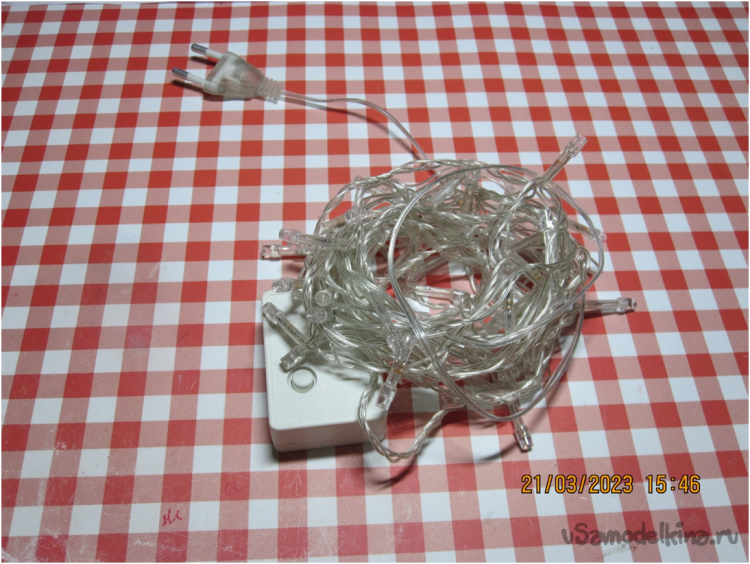

Два нижних выключателя управляют боковыми модулями, с одного выключателя работают два противоположных модуля( передний –задний и левый – правый , см. фото↑ ). Верхний выключатель запускает в работу гирлянду, которая имеет свои 8 программ, для создания праздничного настроения. Одна из программ включает все светодиоды без свето.эффектов и её можно использовать как ночник.

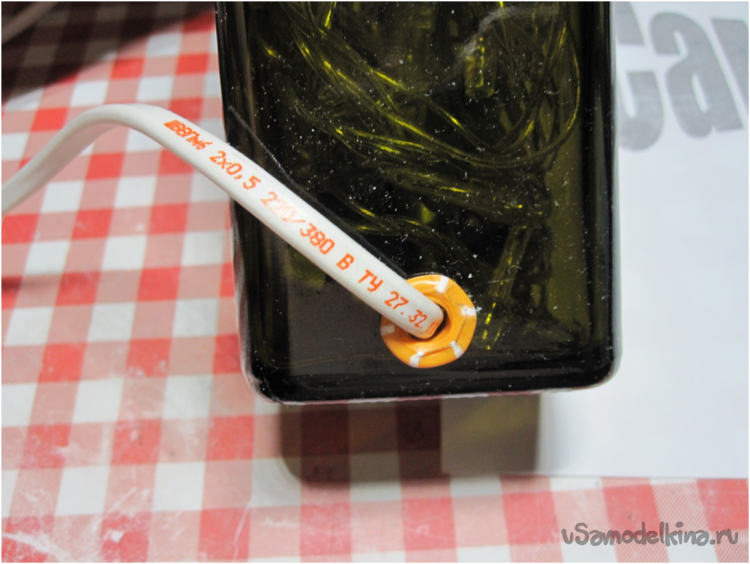

П.7. Далее собираем все детали вместе, подключаем сетевой провод с вилкой.

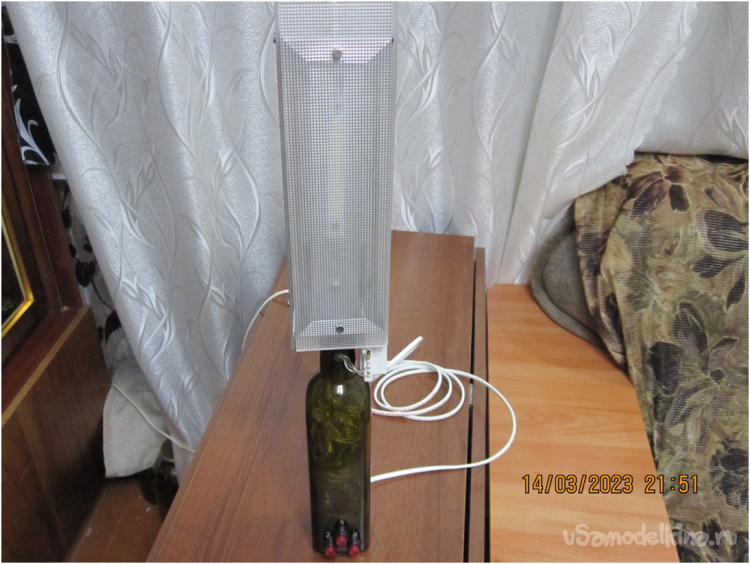

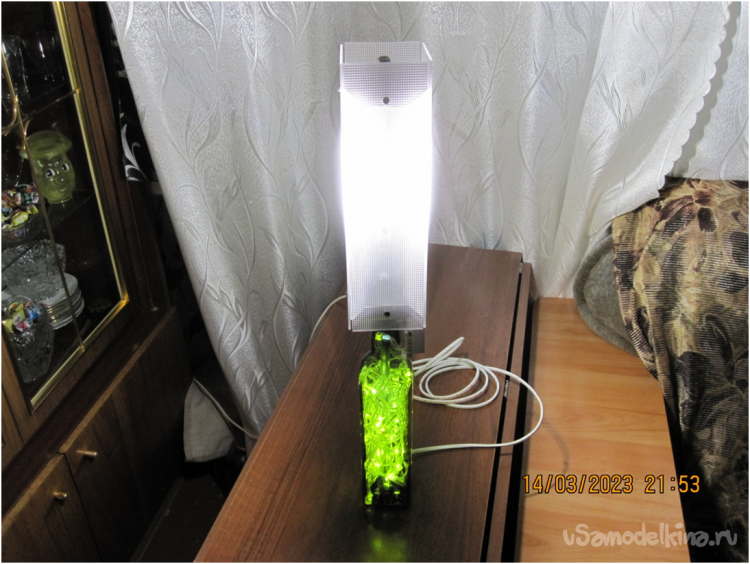

И вуаля светильник готов.

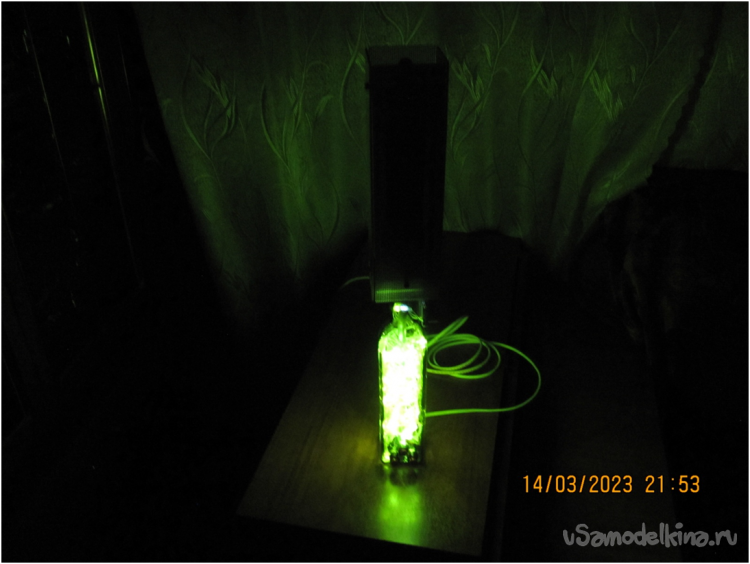

Работает одна гирлянда.
Горят передний-задний модули.
Работают все 4.

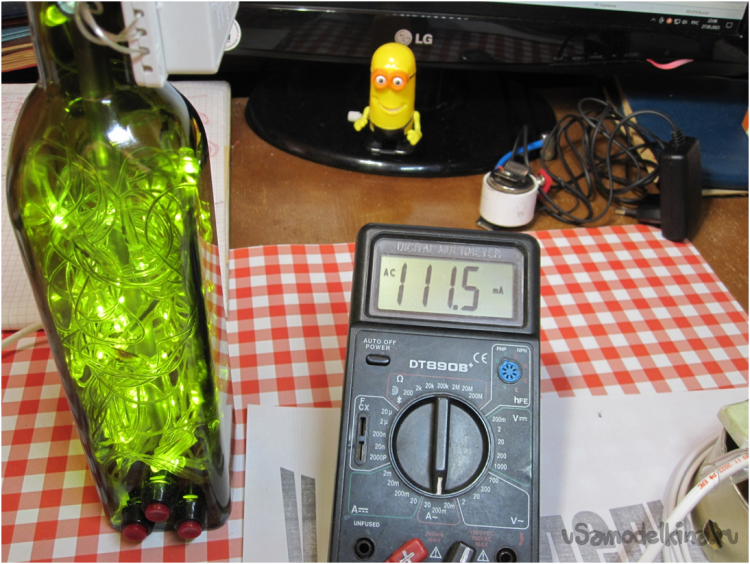

Полное потребление , от сети, сей чудо лампы
Есть вопросы , пишите, задавайте.
На посошок. Обзор моих предыдущих поделок.

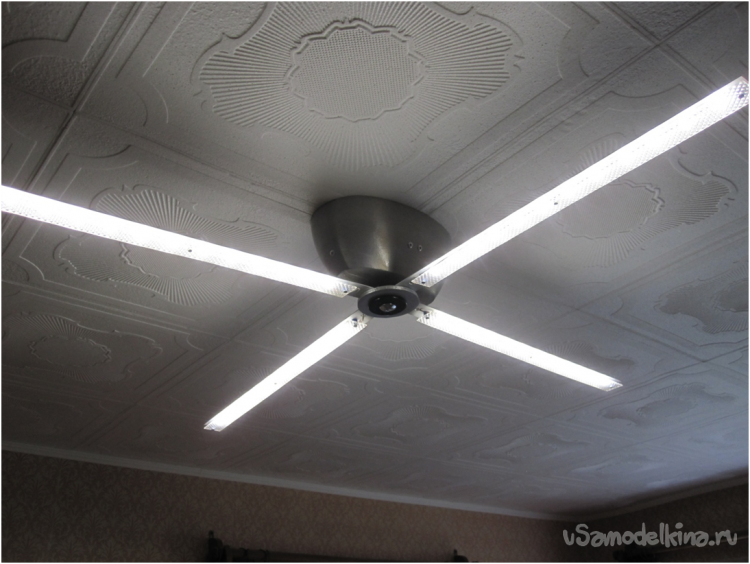

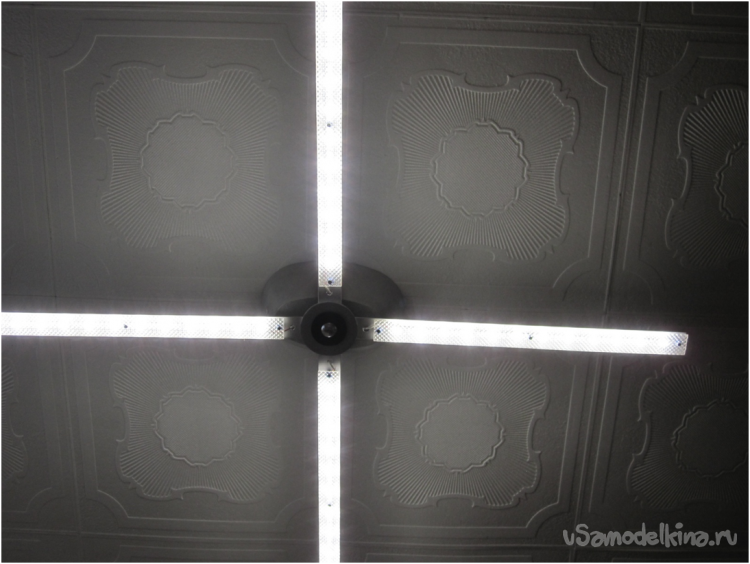

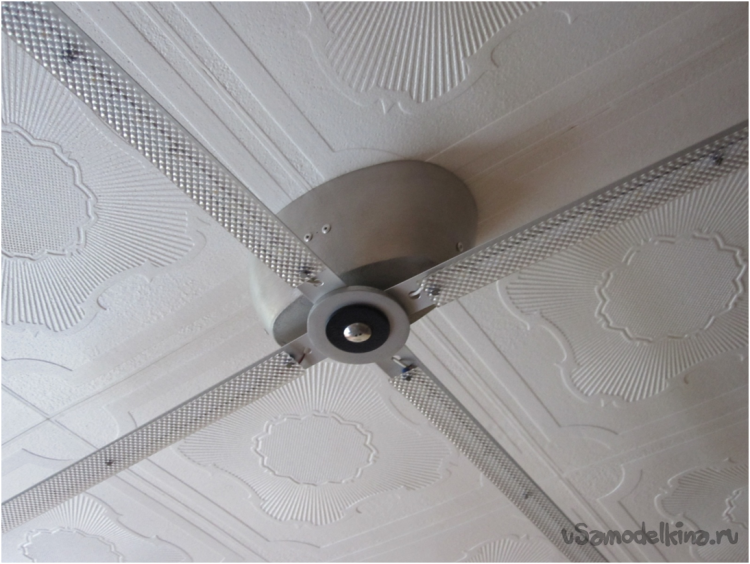

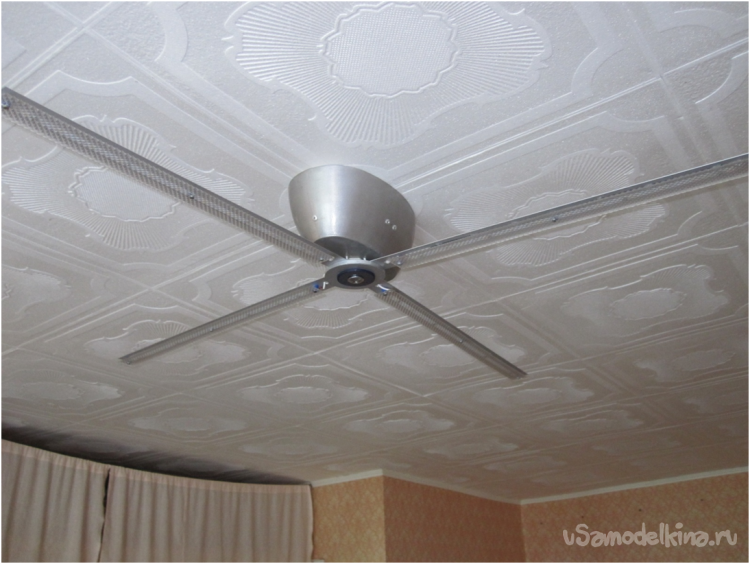

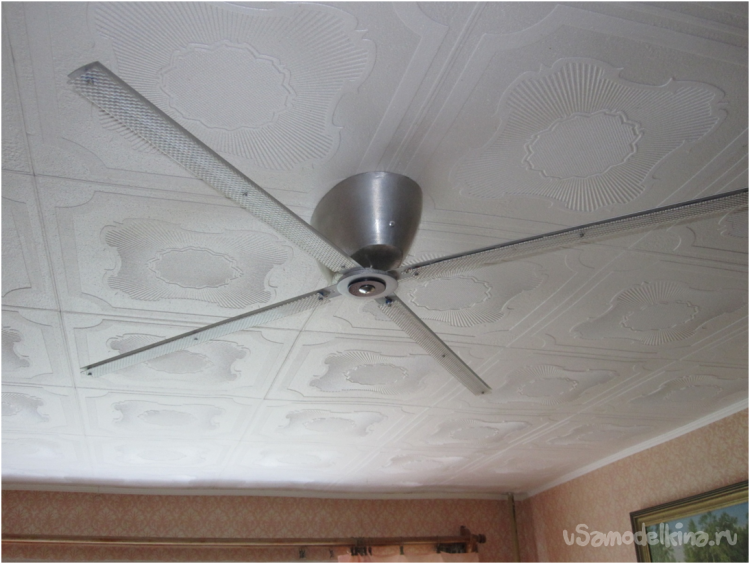

1.Моя первая мегаподелка, потолочная светодиодная люстра, “четырехрожковая”.
Есть видео по ней, может когда выложу в сети, вставлю ссылку. Сделана на основе комплекта к светильнику типа Армстронг. Комплект- это 4 светодиодные линейки L-460 мм и блок питания 40 Вт. Линейки крепил на ал. Пороги , рассеиватель, призма, от старых люминесцентных светильников. Корпус. утятница из люмина. По центру шайбы кузовные, большие. Крылья поворотные на 45 град. Блок питания внутри утятницы. Все линейки подключаются последовательно.

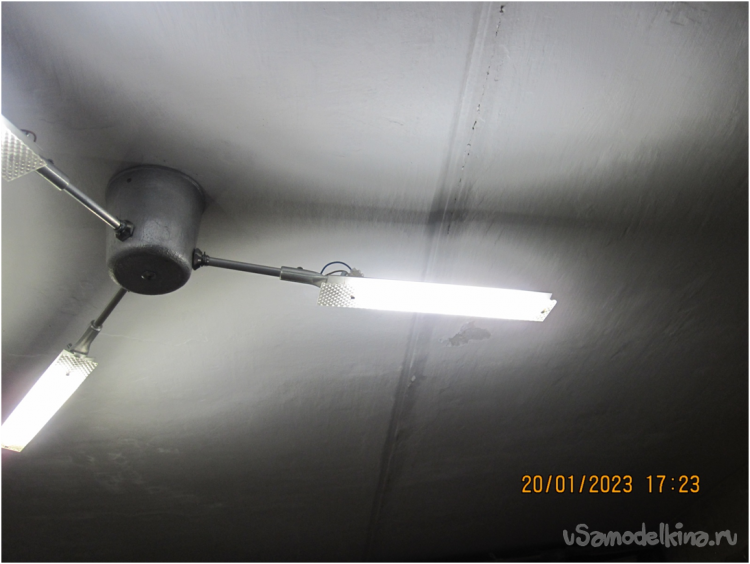

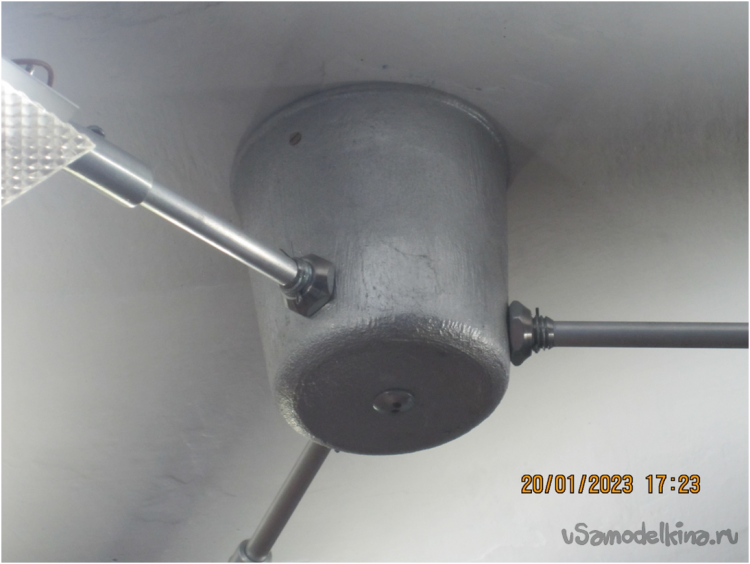

2. Вторая “трёхрожковая”.
Это практически все фото, остальное на видео. Корпус из ал. формы для выпечки, рожки из ал. порога-стыка. Светодиоды ( 1 Вт, 350 мА, 3.2 В ) по 7 шт., на рожке, припаивал на фольгированный стеклотекстолит , последовательно. Б.п. на 10 Вт., стабилизатор тока на 350 мА, 3шт.. Алюминиевая трубка Ø 10 мм., кабельные наконечники, большие болты ,стальные, проточены на конус,просверлены на токарном станке,отверстия Ø 10 мм , рассеиватель призма.
Порог-стык.
Светят хорошо, порядка 2000 Лм. что соответствует примерно > 150 Вт. лампе накаливания.
Вот такие самоделки. Есть вопросы – задавайте.
