Сегодня расскажу, как с помощью паяльника и обычного компьютерного спикера, можно сделать звуковую прозвонку. На моём примере мультиметр цифровой M830B PROFI, duwi, на плате 190729. Каждый мультиметр может отличаться, но распиновку легко найти в интернете. Данный прибор у меня уже служит более 3-х лет и выручает в разных условиях от бытовой до автомобильной тематики.

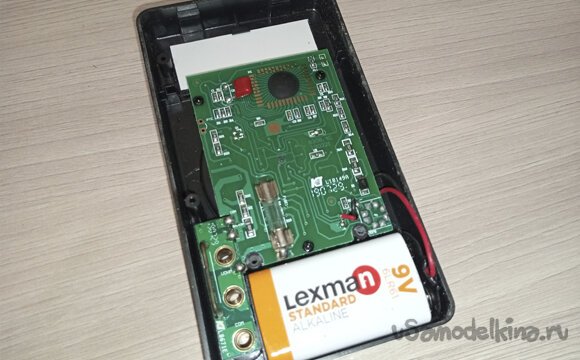

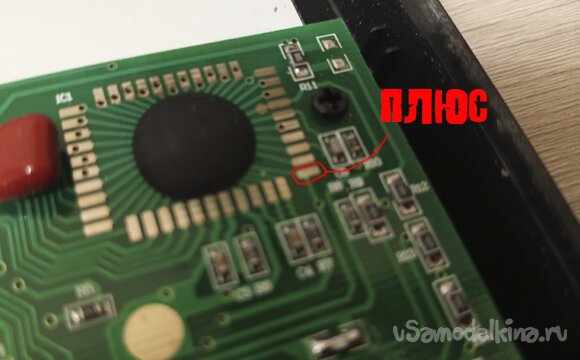

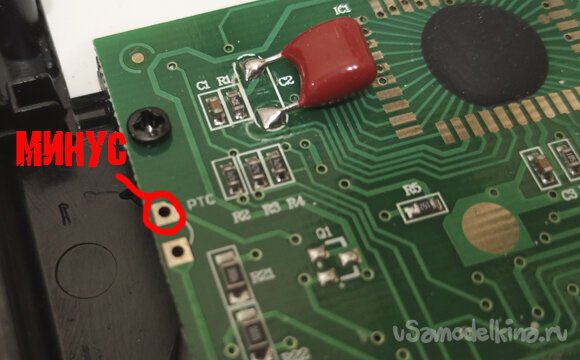

Первым делом нам нужно открутить заднюю крышку и отключить питание «Крона 9В». Далее мы увидим плату, на которой нам потребуется два контакта. Один из которых у нас будет «-» от спикера, а второй «+».

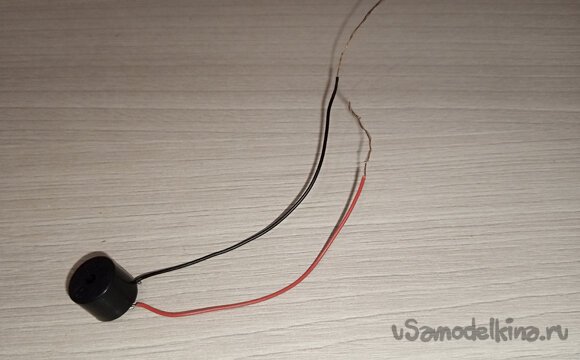

Спикер — это такой маленький динамик (пищалка), который подключается к материнской плате. При включении компьютера происходит автоматическая проверка оборудования.

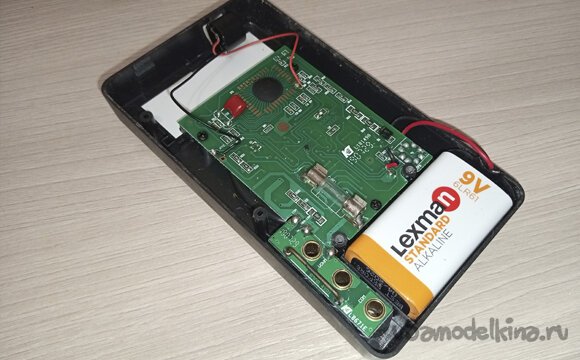

Берем паяльник в руки и приступаем к пайке. Делаем всё как показано на фотографиях. Нужно учесть, что нельзя при пайки попадать на другие группы контактов.
Остаётся небольшой штрих, проверить как работает прибор. Для этого в режиме прозвонки «диода» нужно присоединить два щупа между собой. Единственный минус - показания смещаются в цифрах на +/- 0,15.
Смотрим результат!
