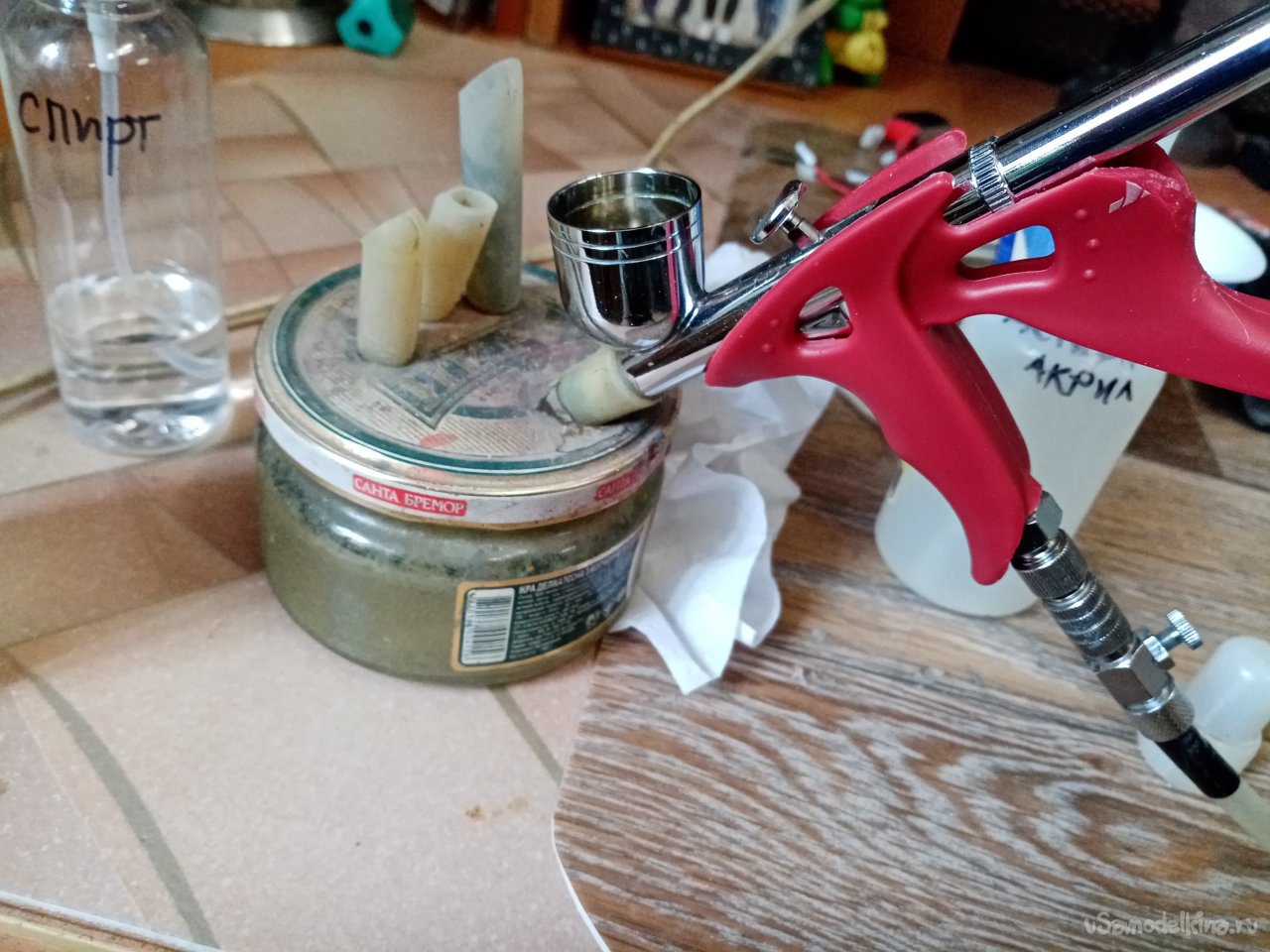

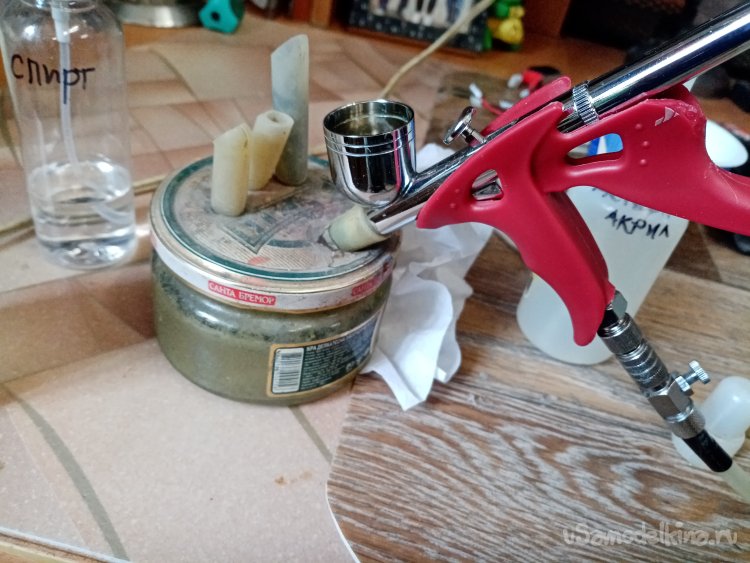

Для промывки аэрографа изготовил баночку номер один. Достаточно давно. Основной принцип устройства, при промывке не пылить остатками краски и растворителя в окружающее пространство. Это пространство будет засоряться, для дыхания тоже вредно. Принцип работы достаточно простой. В крышке имеется трубочка, конец которой немного не доходит до дна. В баночку наливается вода, аэрограф с промывочной жидкостью вставляется в трубочку. Вся гадость пробулькуивается через водный затвор и там остается. После работы нужно просто вылить грязную воду.

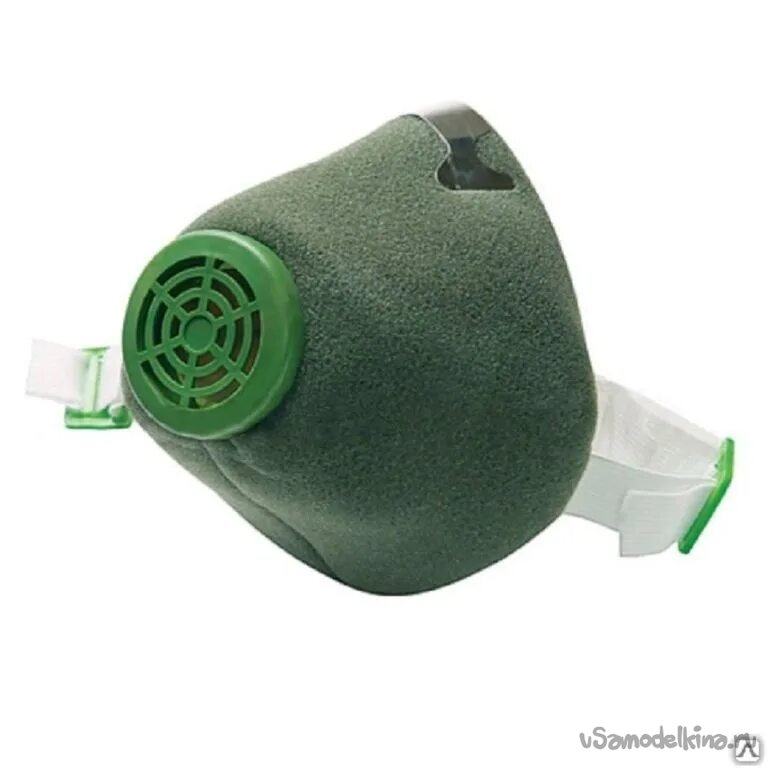

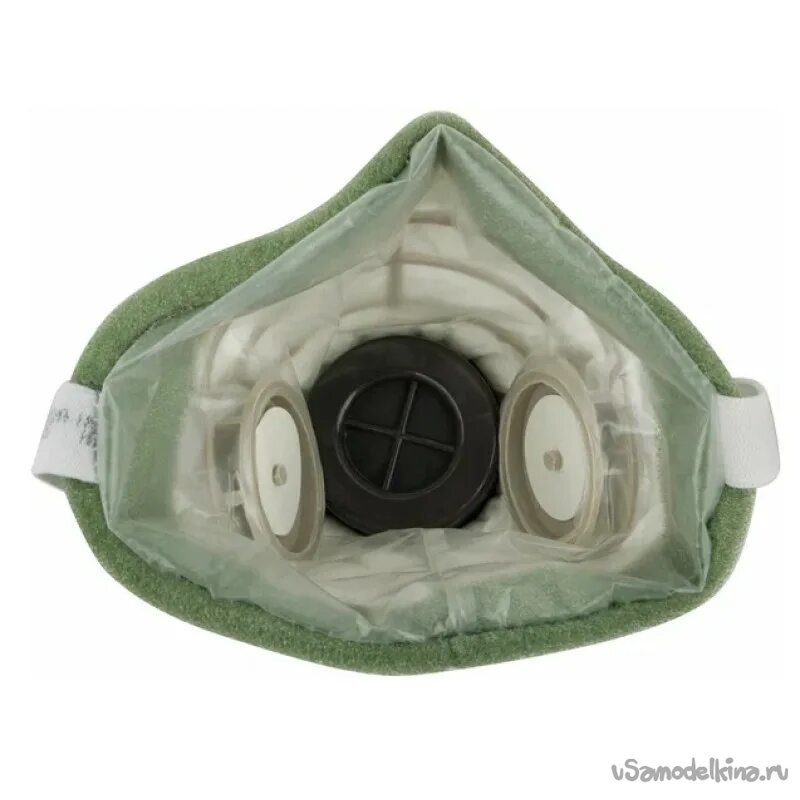

И тут в руки мне попалась защитная маска. Слегка древнего изготовления. Свои функции она отказалась выполнять ввиду деградации поролона. Демонтировал клапана. Может, пригодятся в хозяйстве.
Вот и пригодился основной клапан. Нечаянно попался на глаза. Возникла идея еще одной промывочной банки, с установленным клапаном и фильтром. Не хуже чем фирменное изделие.

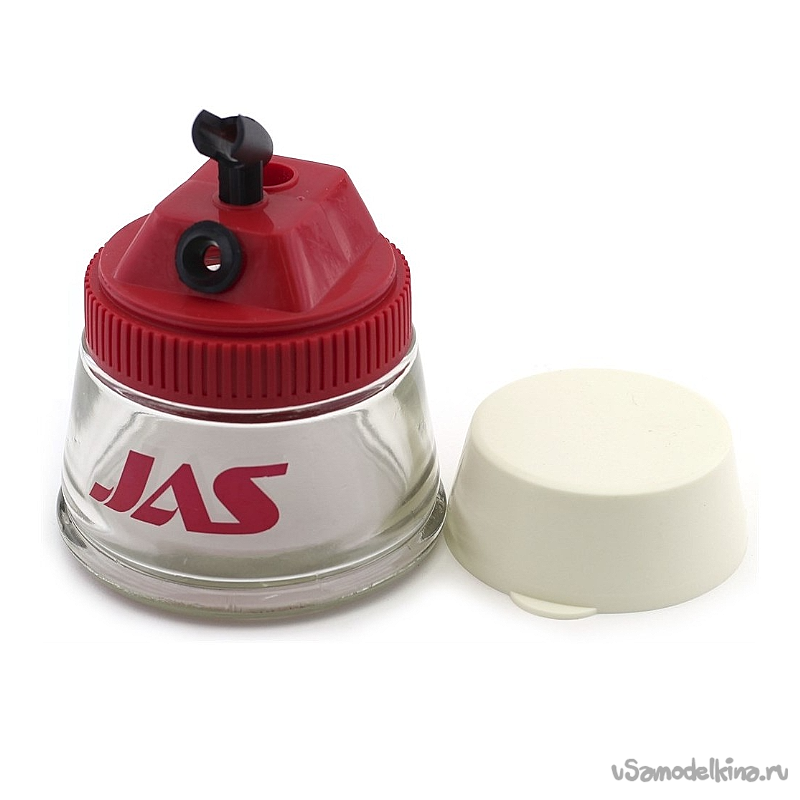

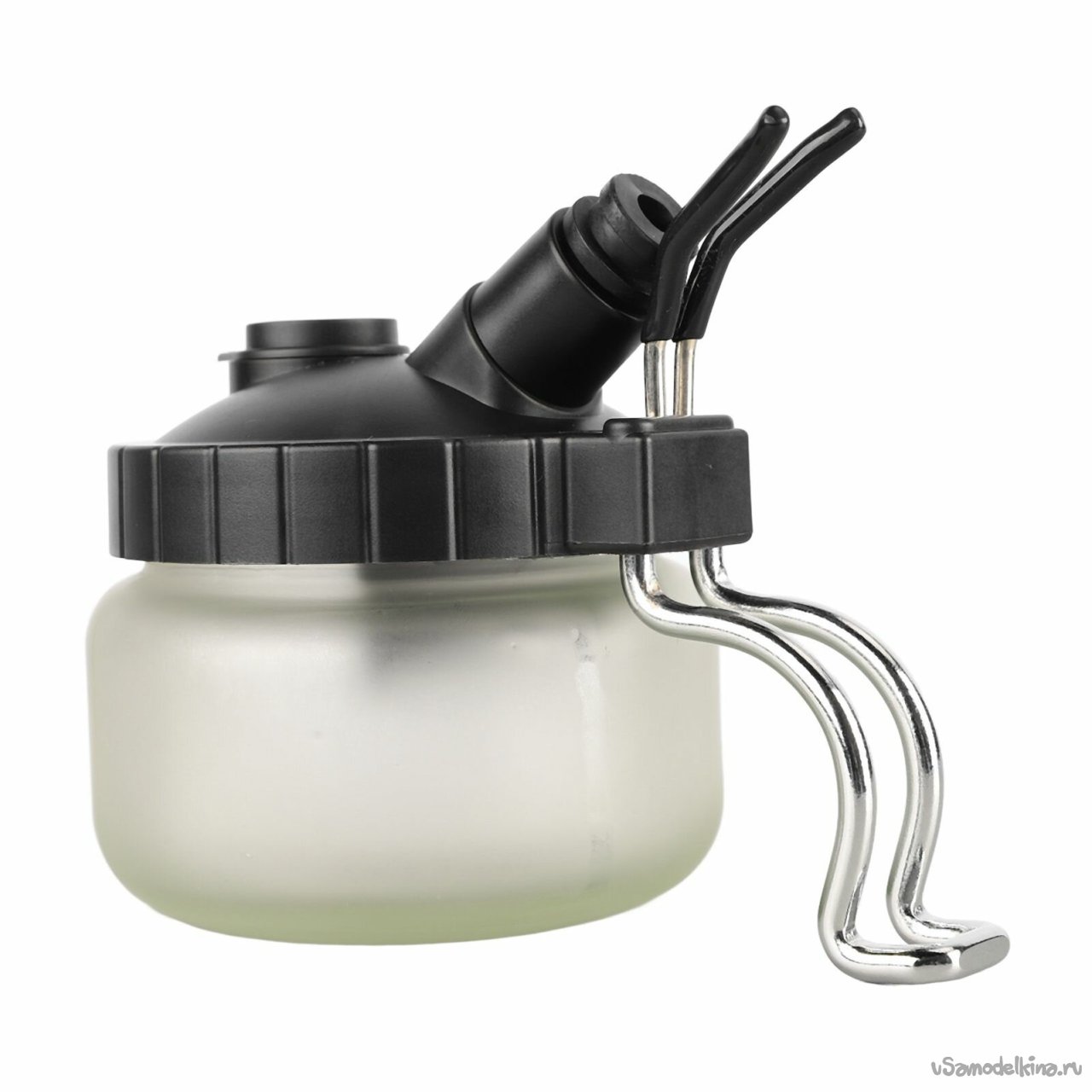

Например, такие варианты. Для тех, кто интересуется.
https://www.wildberries.ru/catalog/27854056/detail.aspx
https://www.wildberries.ru/catalog/27846879/detail.aspx
В магазинной баночке есть еще и сменный фильтр. Как руководство к действию, буду делать с фильтром. У меня будет еще и клапан, препятвующий парам растворителей вылетать при перерывах в работе.
Идея есть приступаю к реализации.

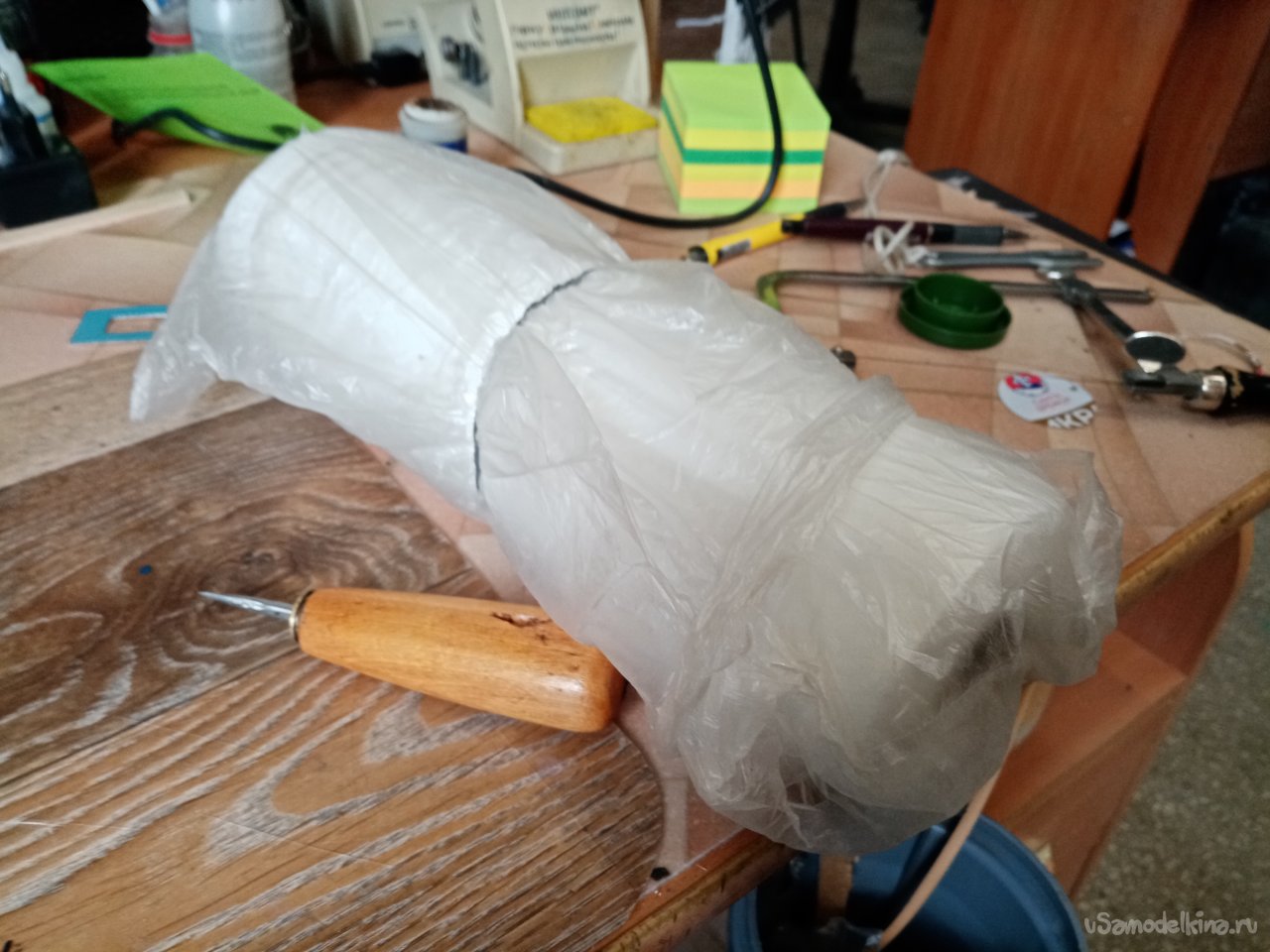

Подготовка основного элемента конструкции слегка затянулась. Нужно уничтожить содержимое баночки. Спустя некоторое время она опустела.

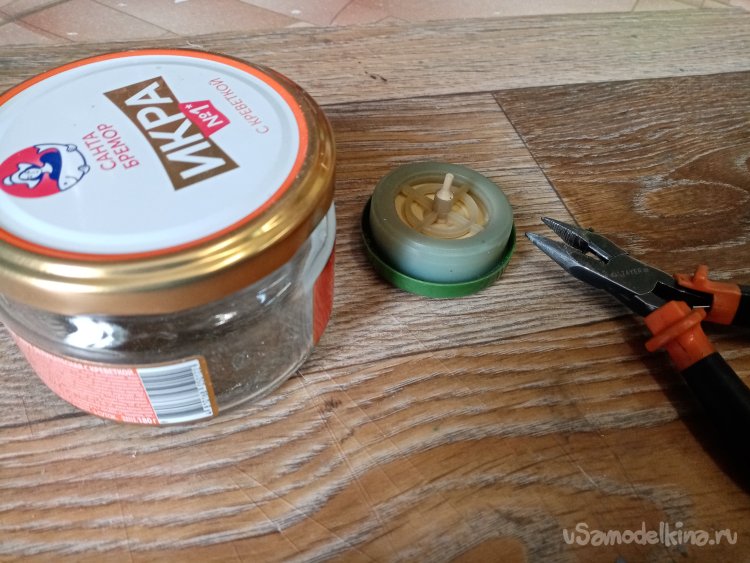

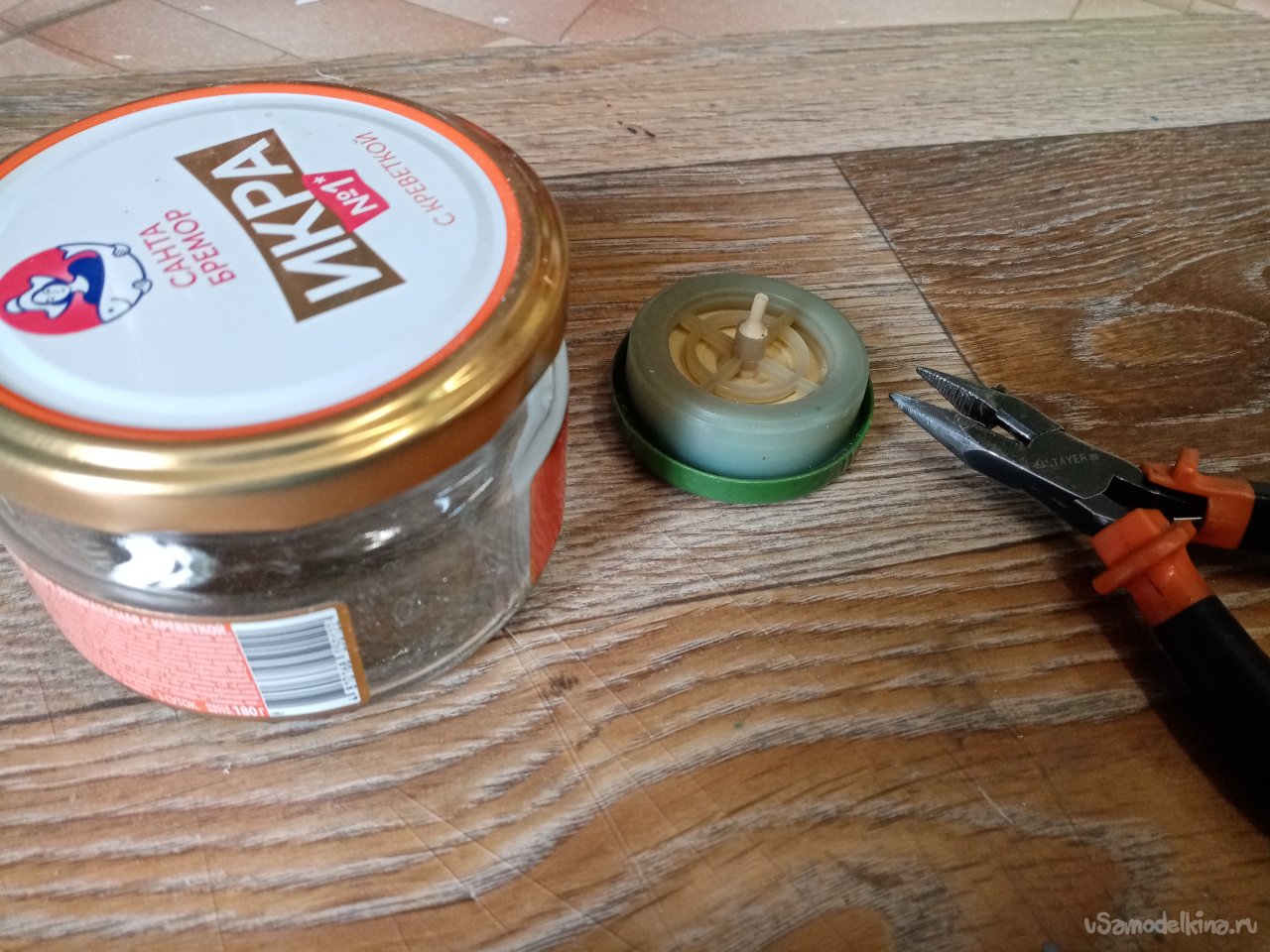

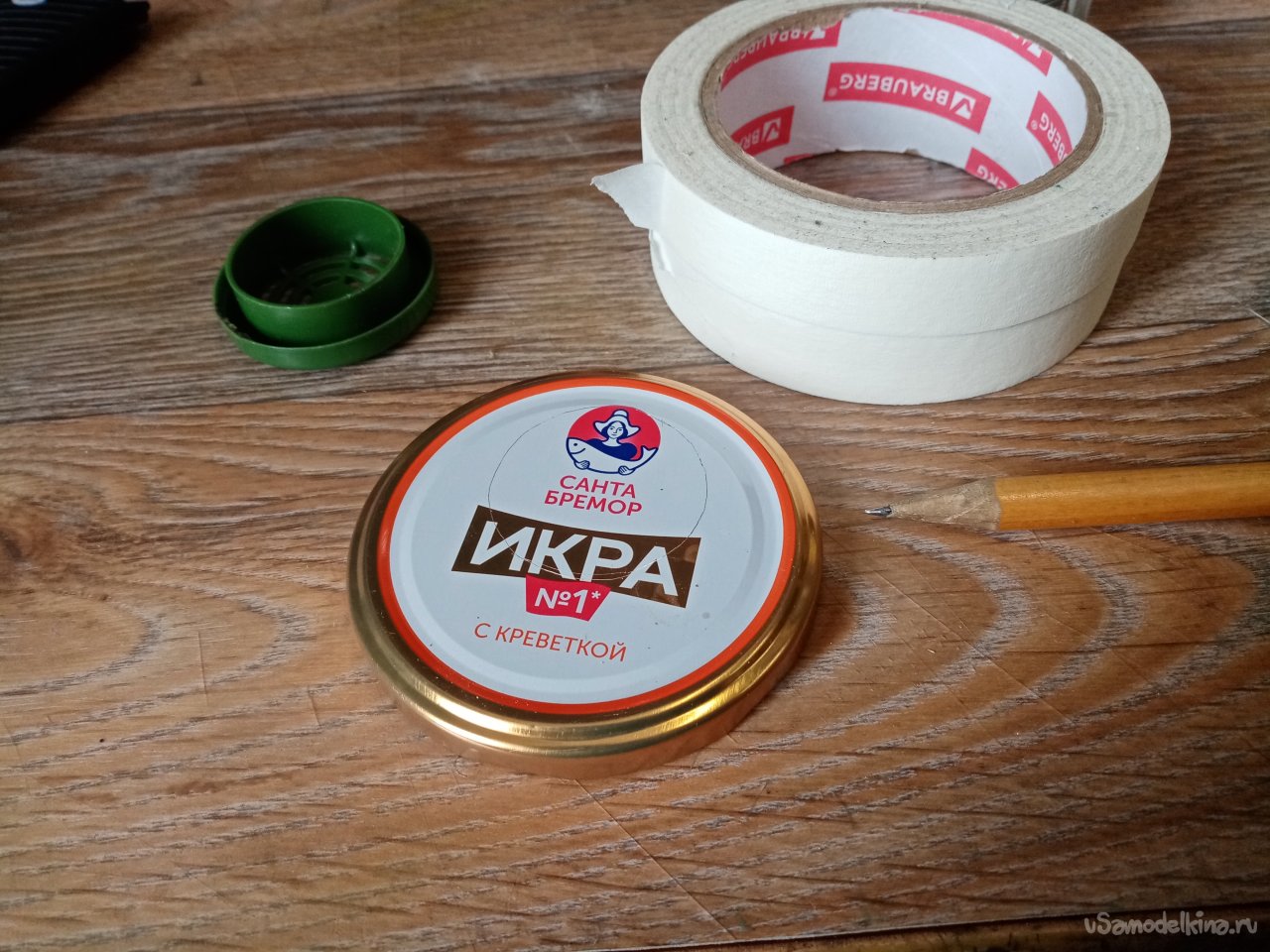

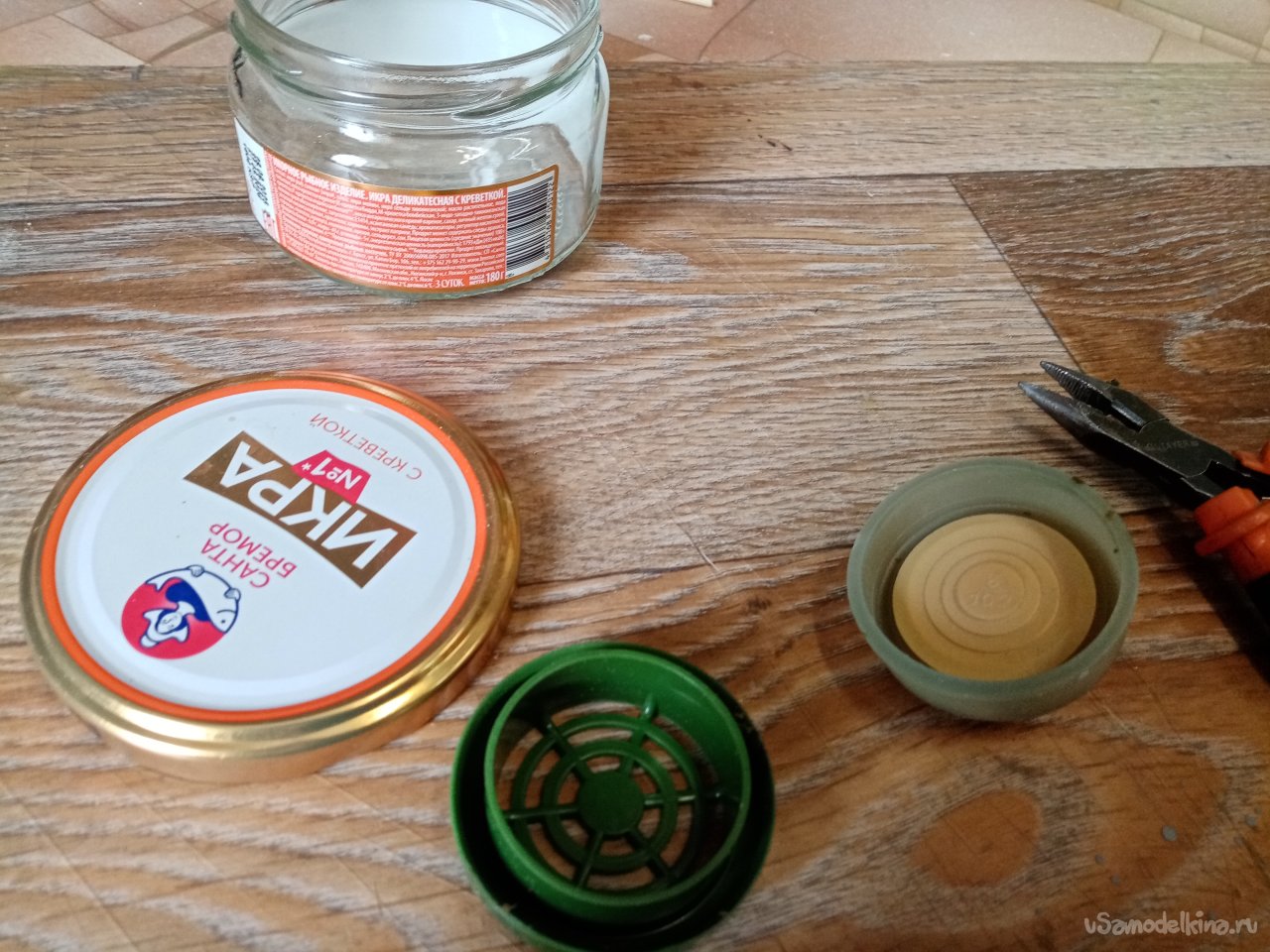

На столе разложил нужные части для реализации проекта. Баночка с крышкой клапан.
Разбираю зеленый цилиндрик. Нужно замерить диаметр.

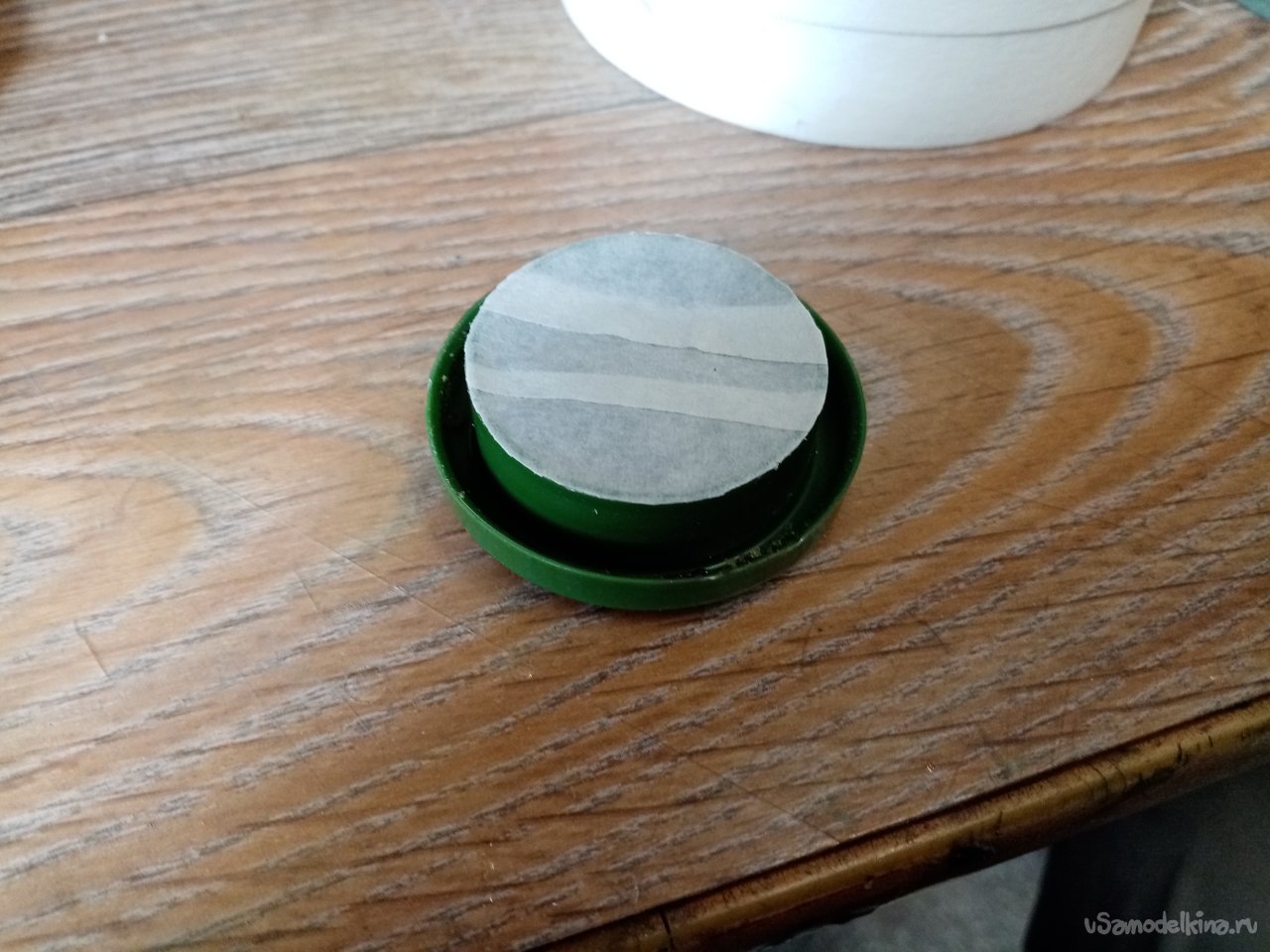

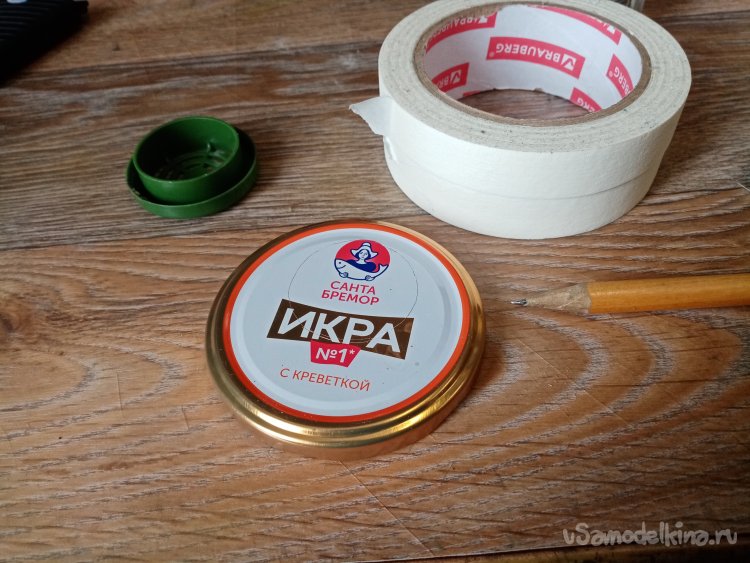

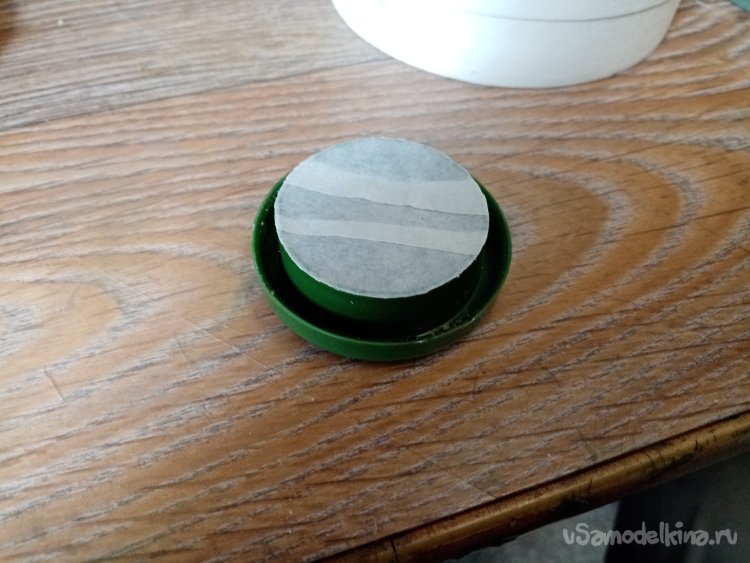

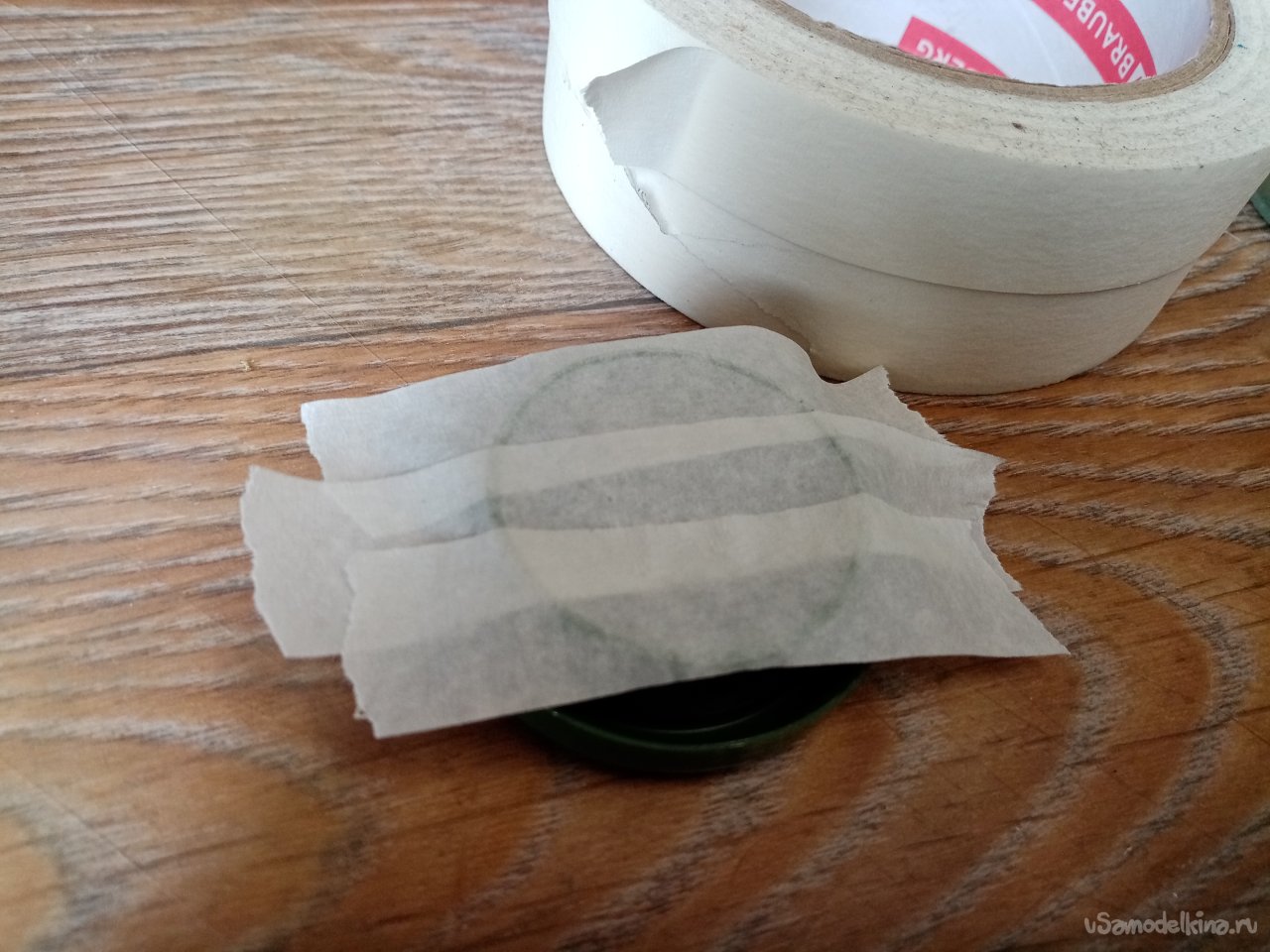

Поступаю весьма просто. Заклеиваю отверстие малярным скотчем. Обрезаю по краю треугольным ножом для творчества. Получается неплохой шаблон.

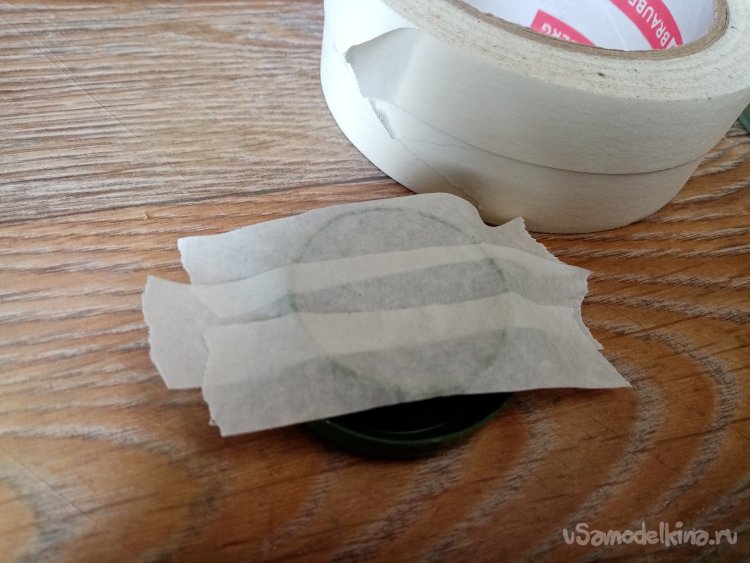

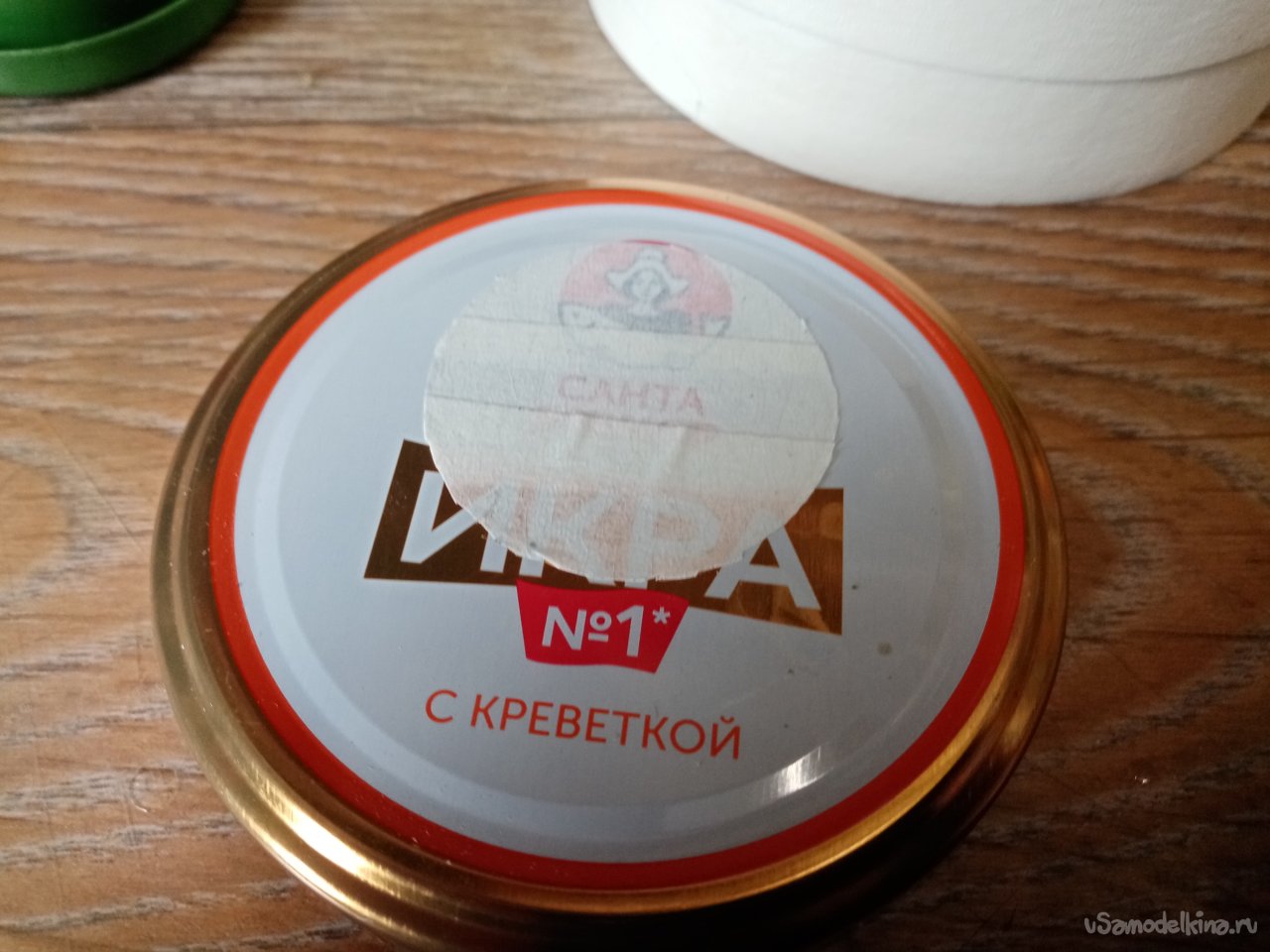

Наклеиваю на крышку скотч. По краю обвожу разметочным карандашом с твердосплавным стержнем.

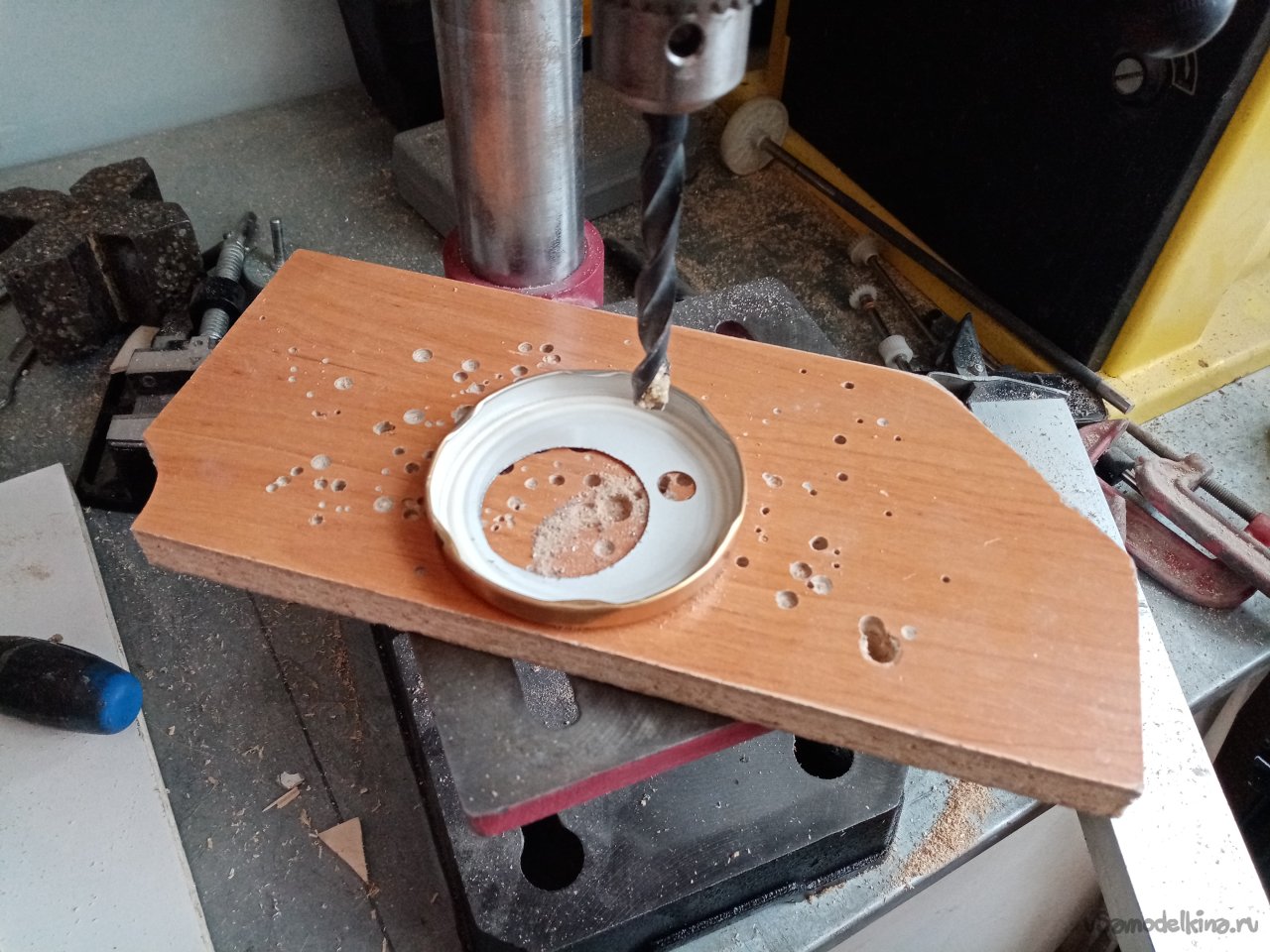

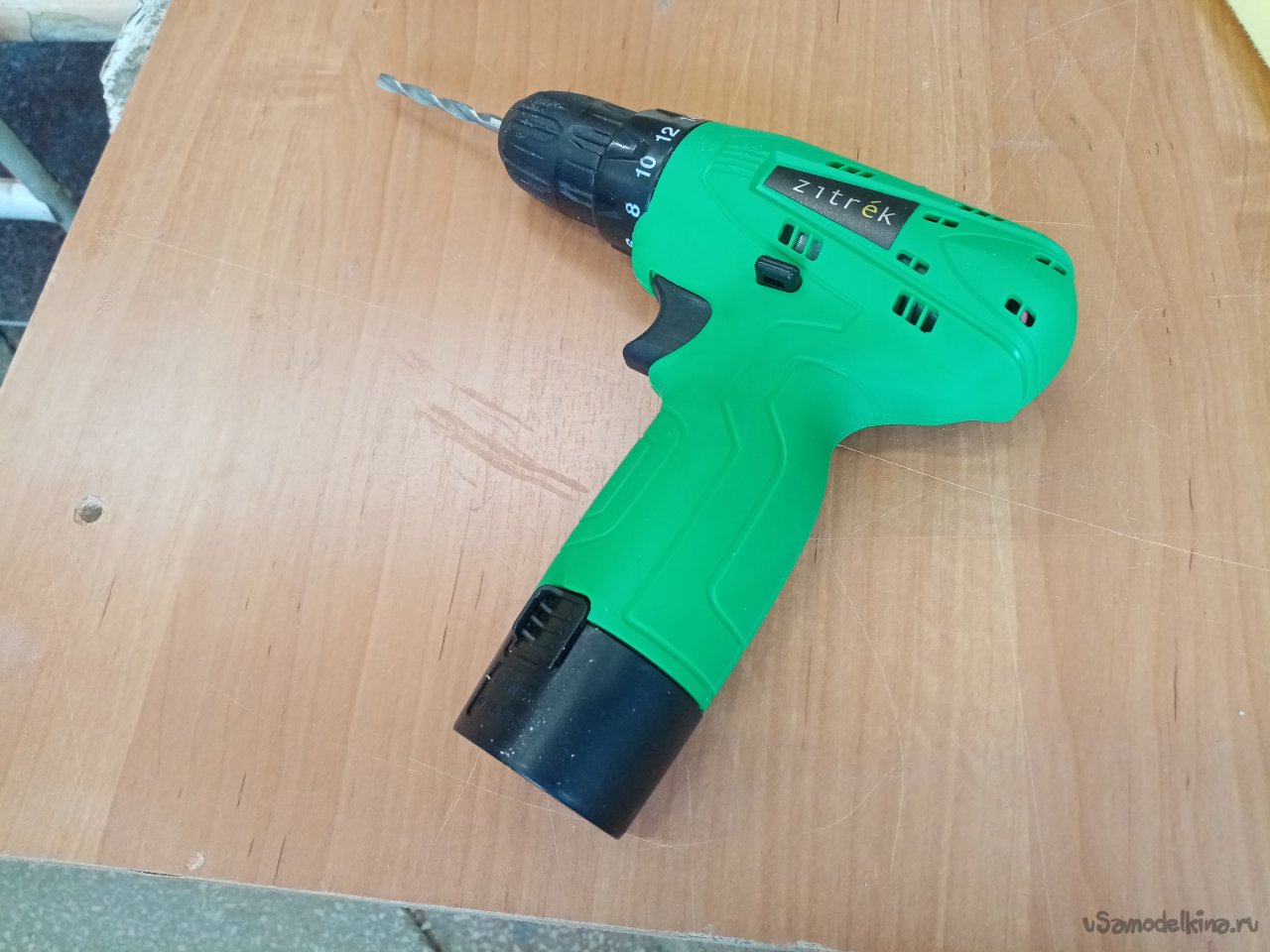

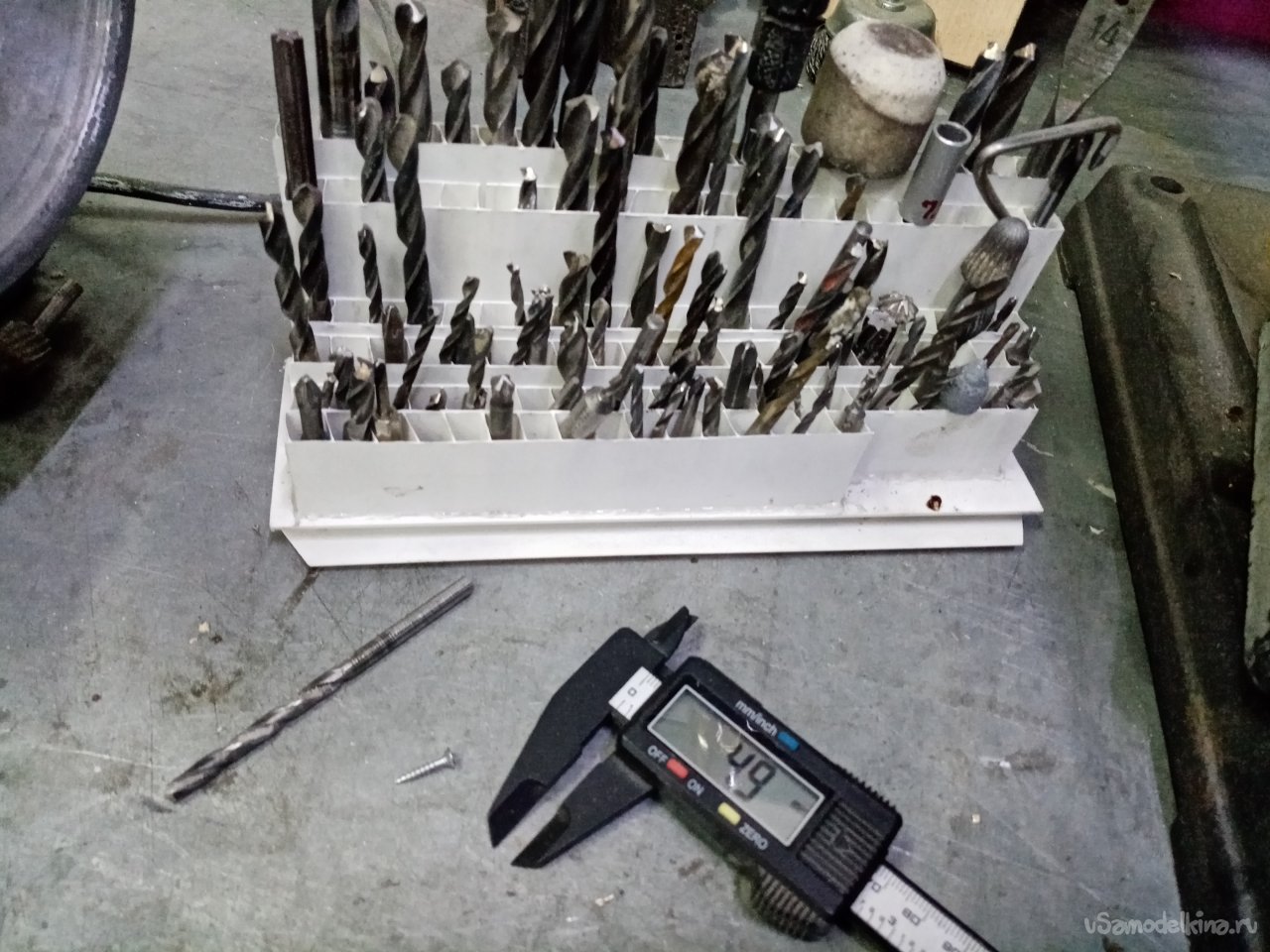

Подбираю сверло нужного диаметра и сверлю отверстие внутри обозначенного круга.

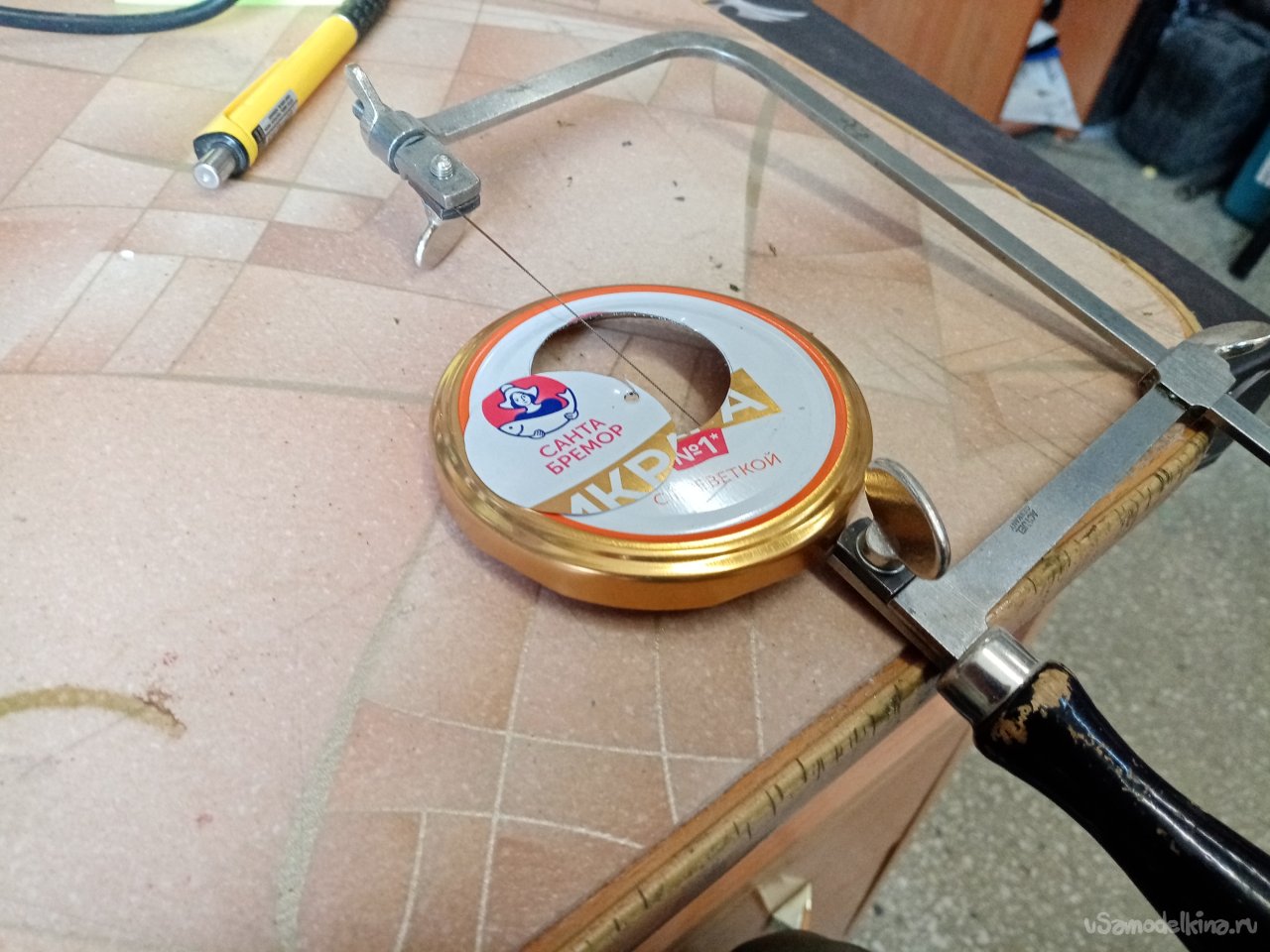

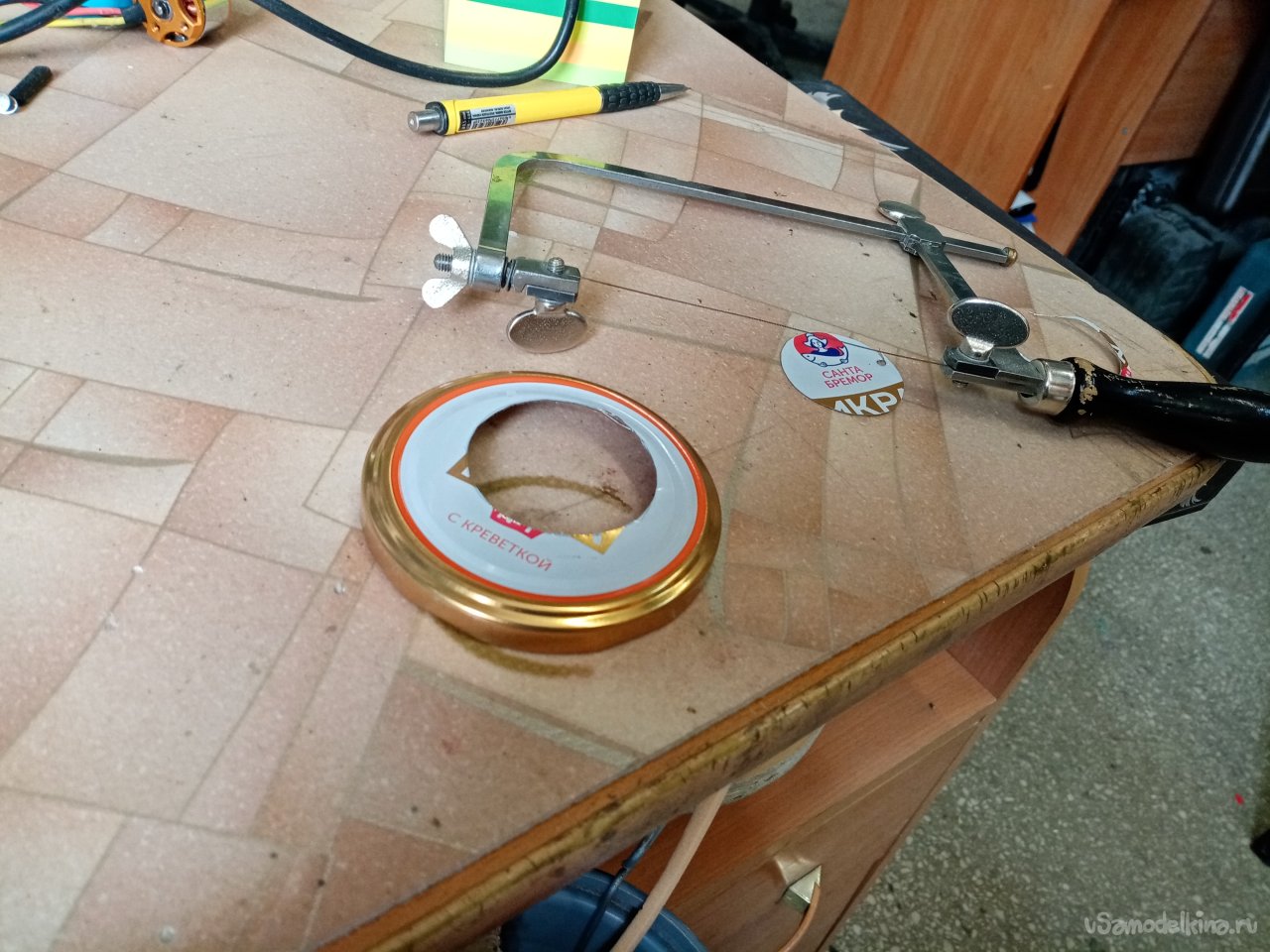

При помощи ювелирного лобзика и пилки по металлу прорезаю отверстие.
Но есть нюанс.
Достаточно трудно резать тонкий металл. Поэтому при работе держу лобзик наклонно, таким образом, пилка режет уже не тонкий металл вертикально, а более толстый, когда наклонена. Меньше риска заклинивания пилки и её поломки. Отверстие нужно несколько меньшего диаметра. В процессе работы подгоню точнее под размер клапана. Он должен плотно фиксироваться и желательно без отверстий по краям.

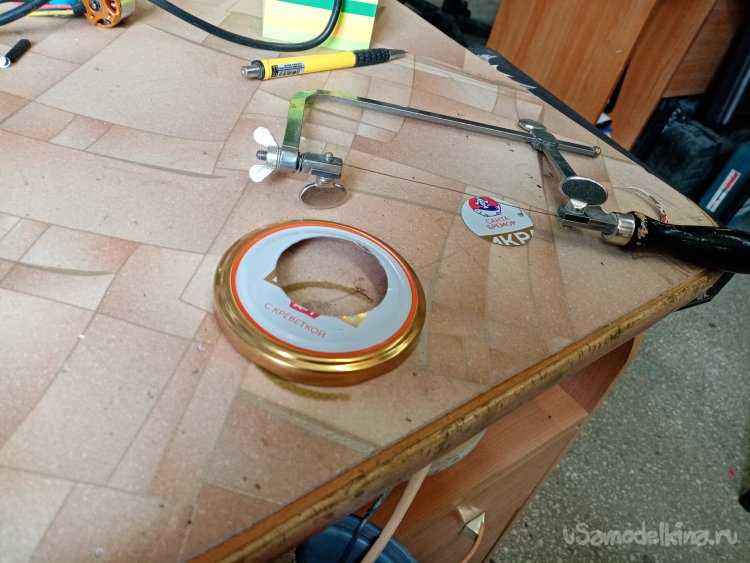

Отверстие пропилено.

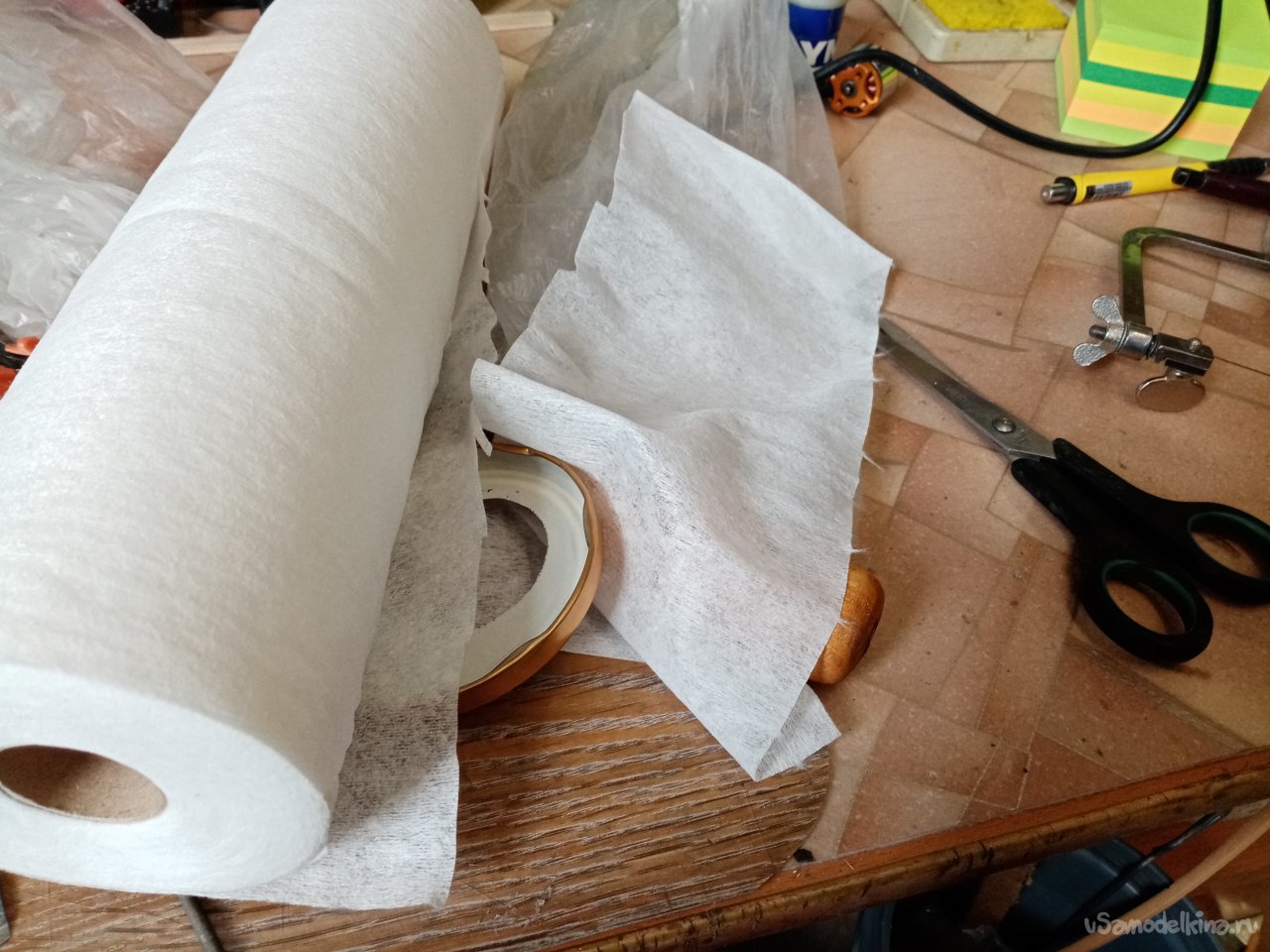

В хозяйстве есть небольшой рулончик фильтровальной ткани. Отрезаю кусочек от этой салфетки.

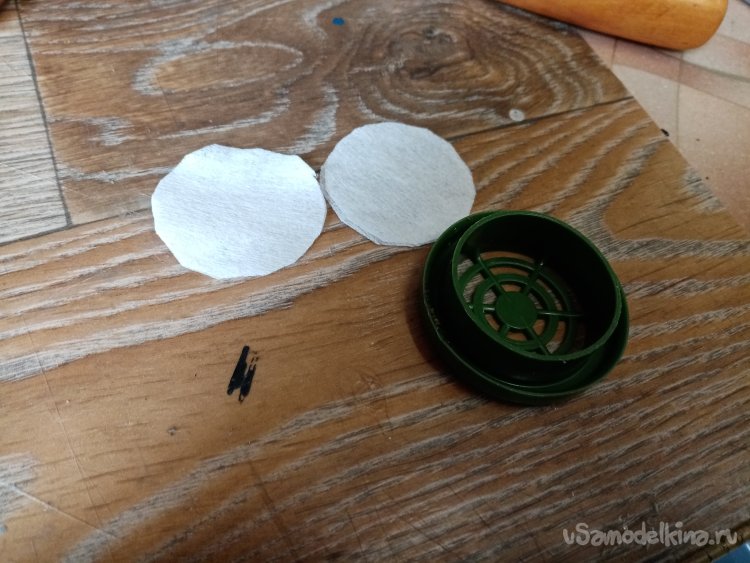

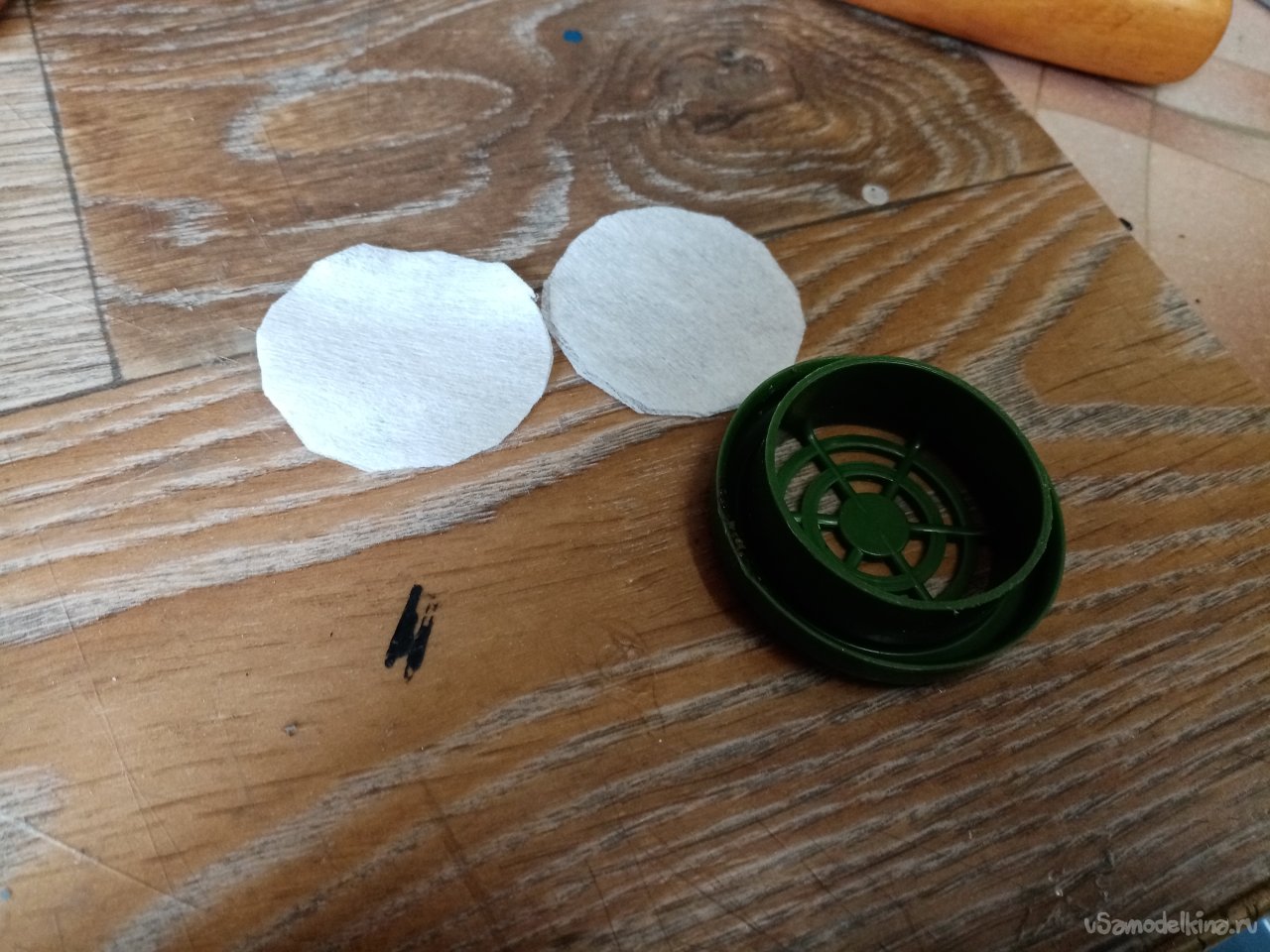

Немного больше диаметра вырезаю ножницами 4 кружочка. Начинается пляска с бубном. Нужно закрепить салфетки таким образом, чтобы работал клапан. И можно было менять загрязненный фильтр. Справился.
Подобрал большого диаметра сверло и организовал отверстие под силиконовую трубку. В нее будет вставляться аэрограф. Она должна достаточно плотно сидеть в отверстии. Поэтому делаю слегка меньшего диаметра.

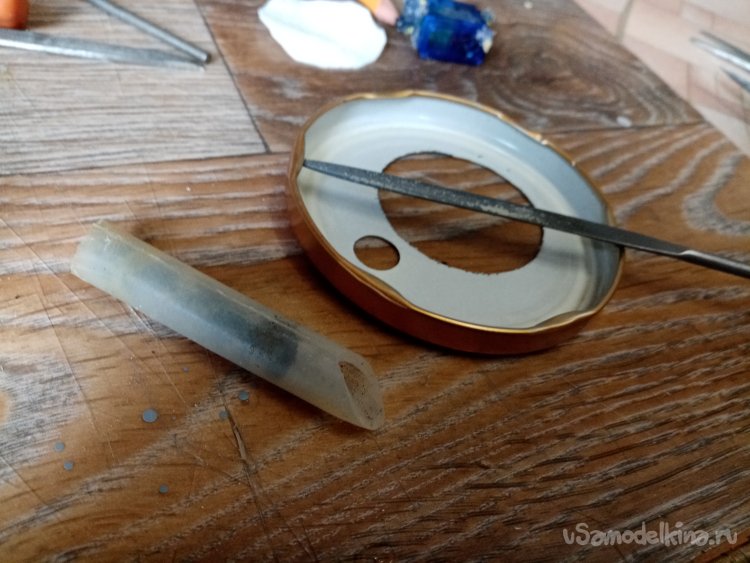

При помощи мелкого надфиля подогнал отверстия более точно.

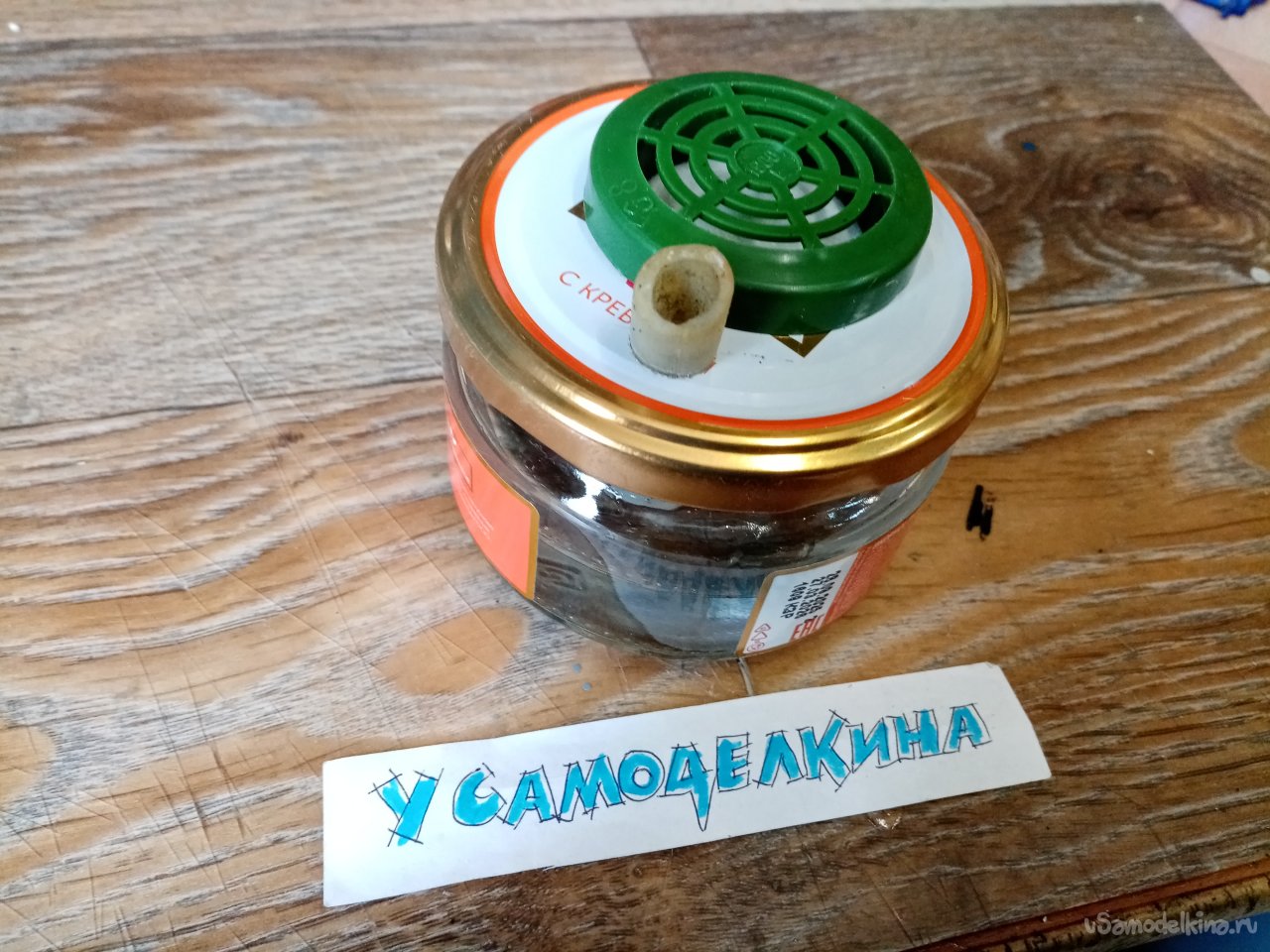

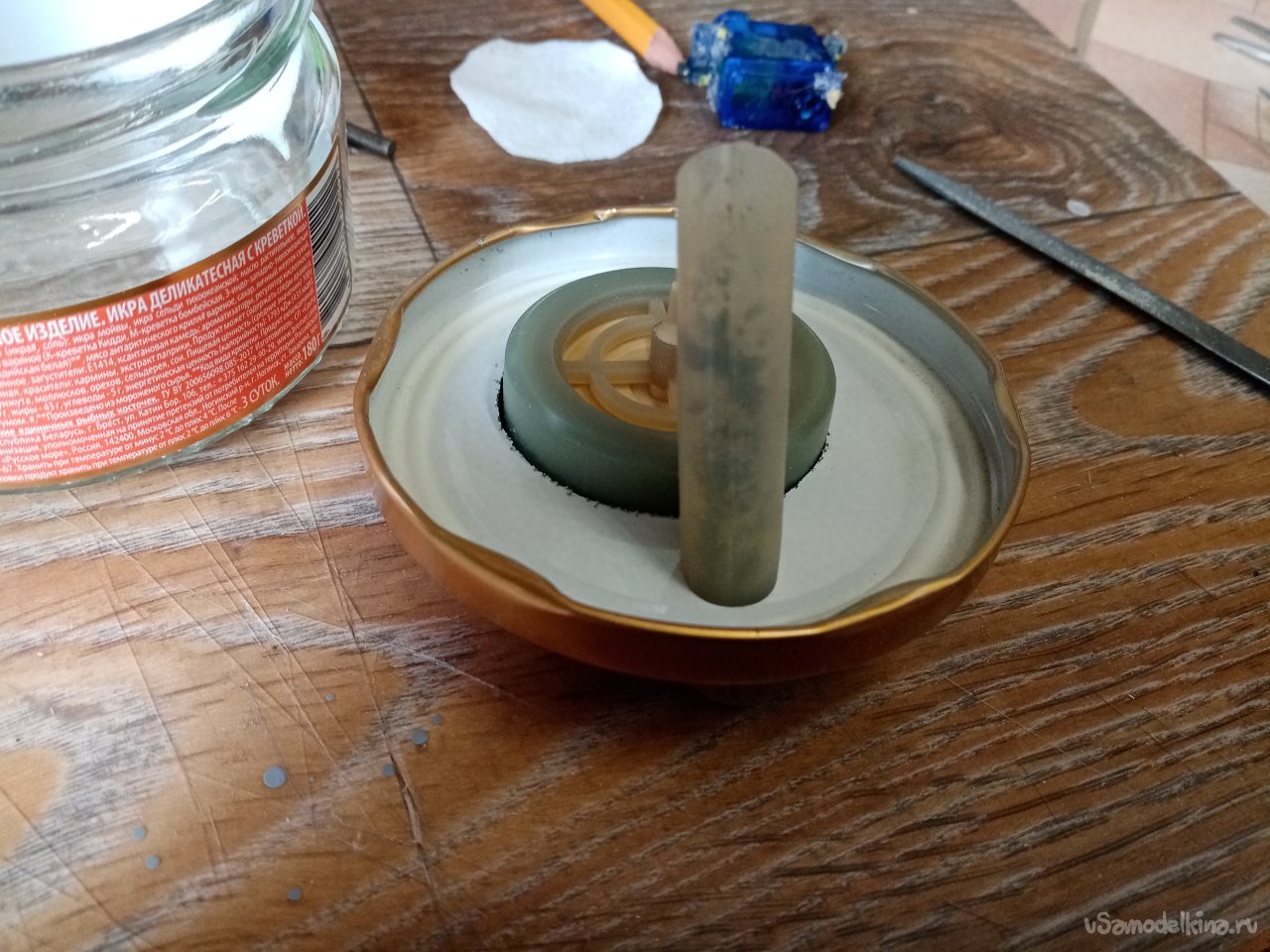

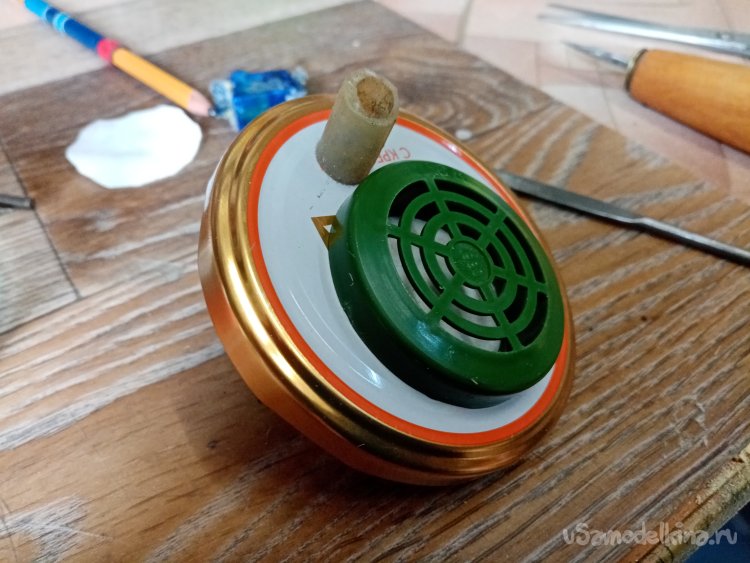

Клапан с фильтром и трубка плотно встали в крышку.

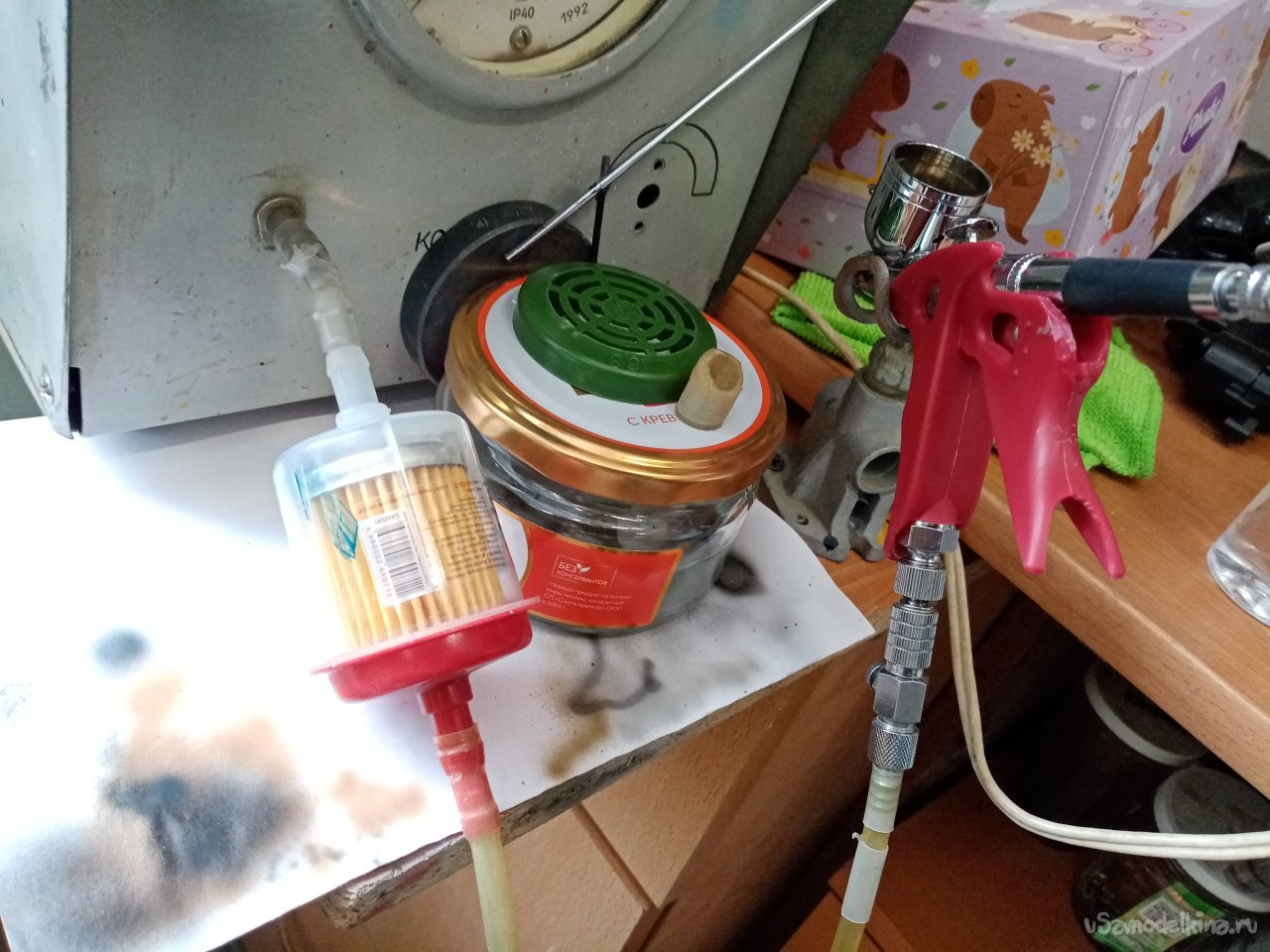

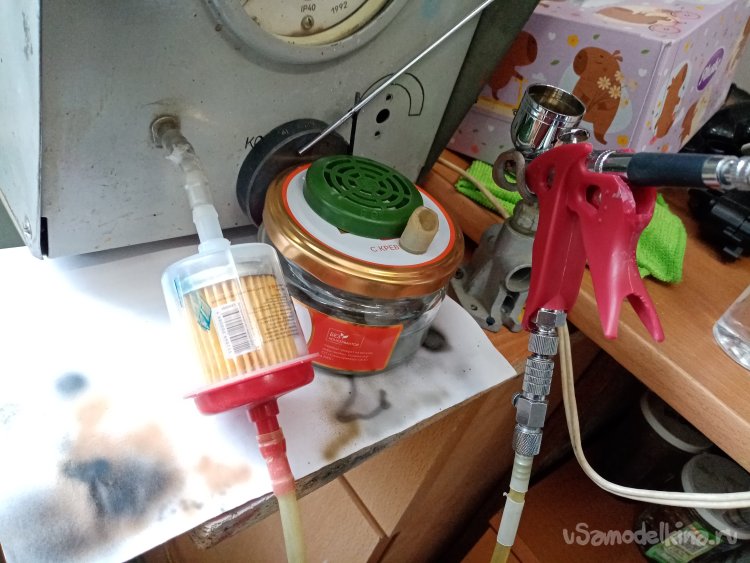

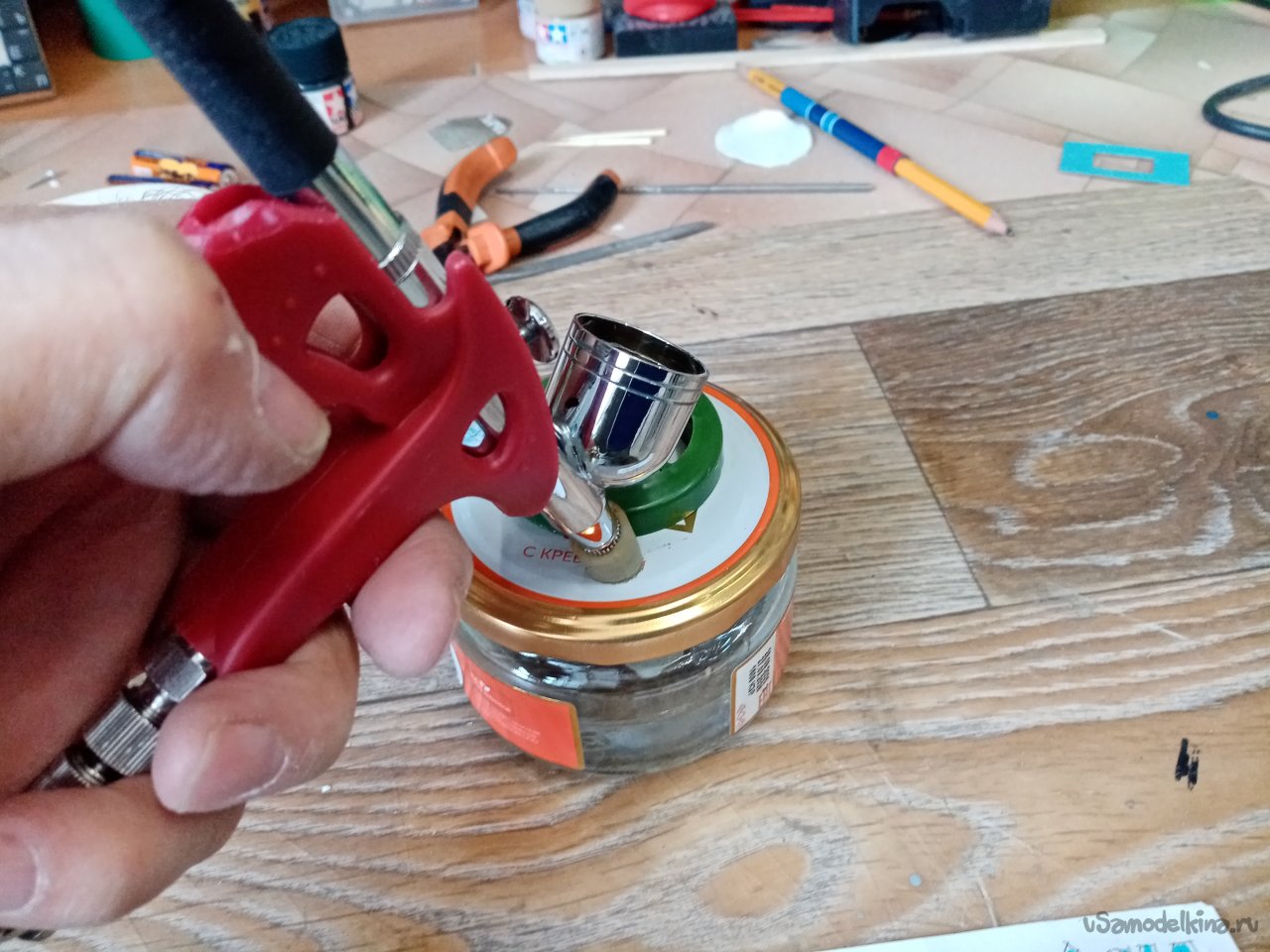

Испытания прошли успешно. Новое изделие заняло место у компрессора. Для гарантии закрепил магнитом.
Проект закончен. Всем спасибо.
