СВЧ «ПУШКА»

Доброго Всем времени суток!

Продолжаю мои проекты, из серии «Вторая жизнь» старых вещей.

Началось все с разговоров, что когда то, кто-то при помощи бытовой микроволновой печки боролся с жуками древоточцами, прислонив ее включенную, с открытой дверкой к деревяшке и произошло «чудо», жуки якобы пропали, а может и «поджарились». Теоретически, такой принцип борьбы имел место быть, так как вода есть практически везде, а предназначение микроволновки, как раз разогревать водосодержащие вещества. Вот и «промелькнула» у меня мысля, применить это «направление», для борьбы с садовыми муравьями. Насмотревшись видео и начитавшись материала в интернете, еще более захотел сделать себе этакую «приблуду», из старых микроволновок – доноров. Сомнения были, так как «лагерь» авторов нетовских материалов, был разделен на за и против, ну, как всегда, у каждого свое мнение, образование и опыт. Захотел и я получить свой личный опыт, в создании СВЧ «пушки». Конструктив «пушки» будет создаваться по ходу работы. Переходим в творческую мастерскую.

Материалы и инструменты:

Материалы:

1. Печь микроволновая БУ.

Инструменты:

1. Бокорезы.
2. Отвертка +-.
3. Паяльник с принадлежностями.
4. Плоскогубцы.
5. Стриппер.
6. УШМ.



ШАГ 1 Разборка.

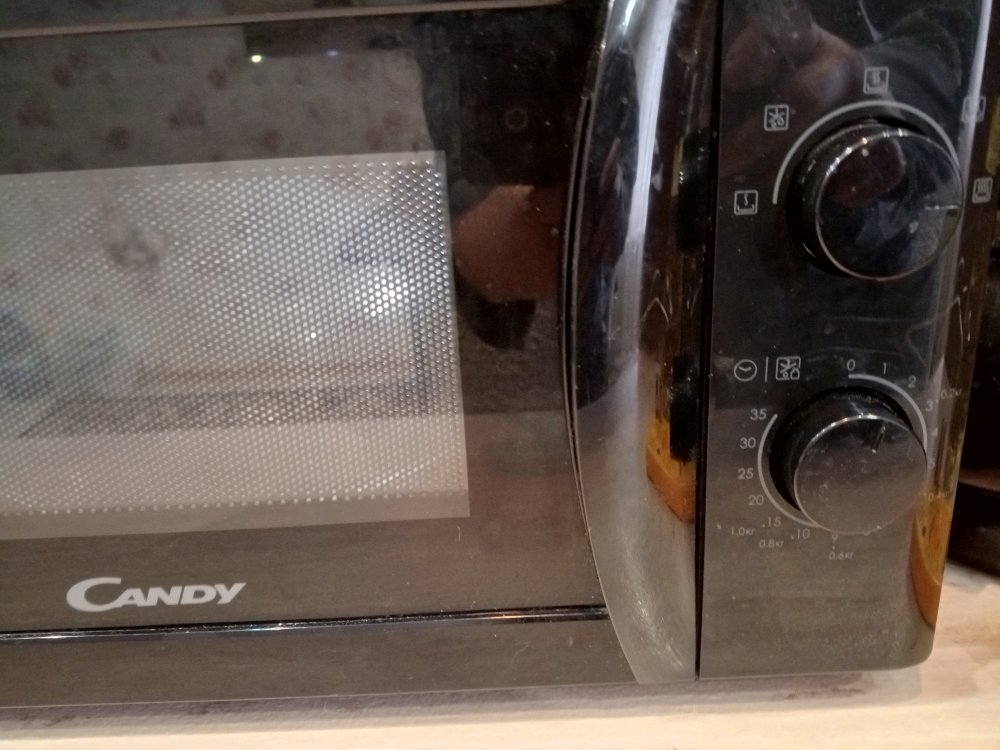

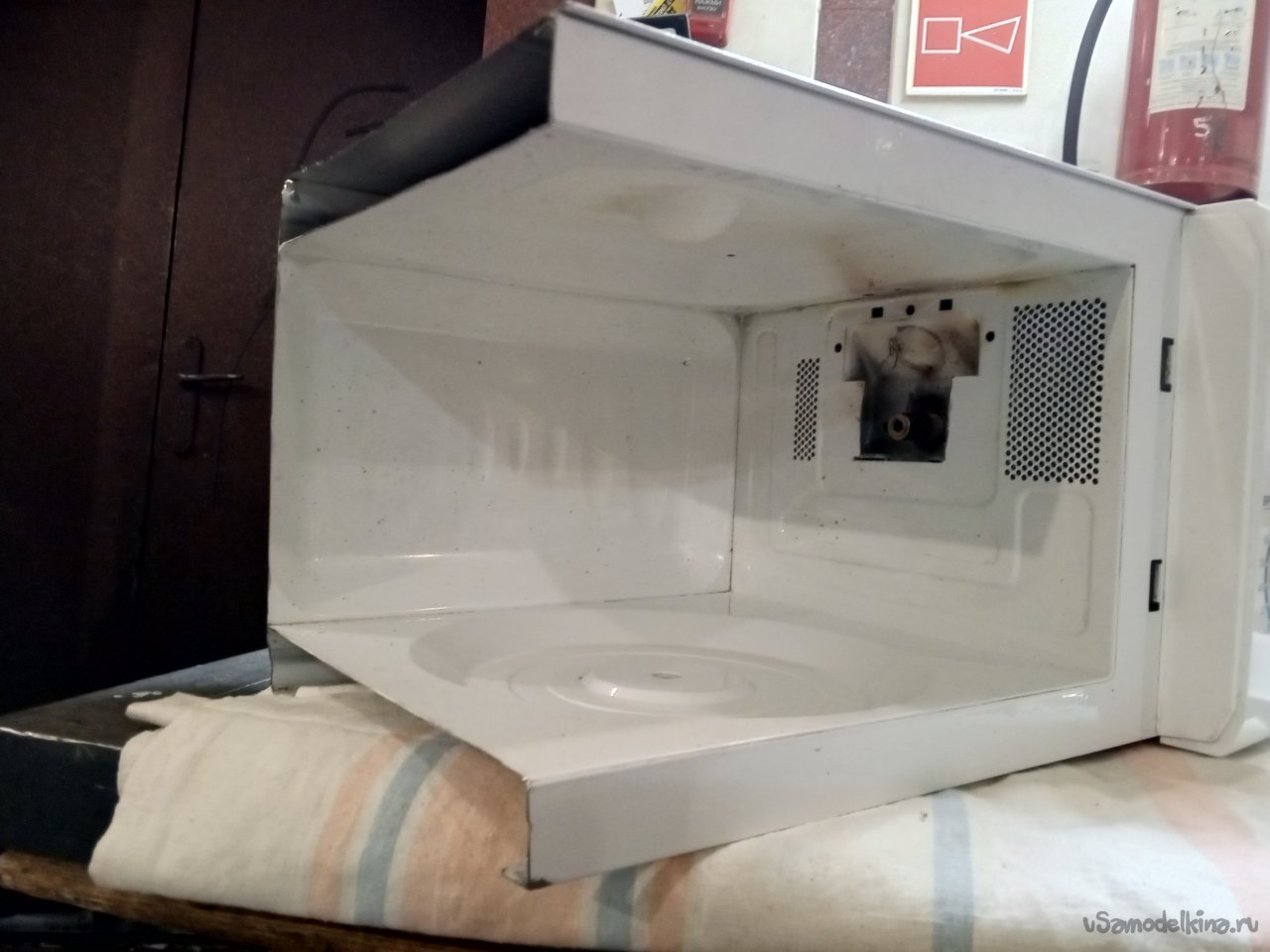

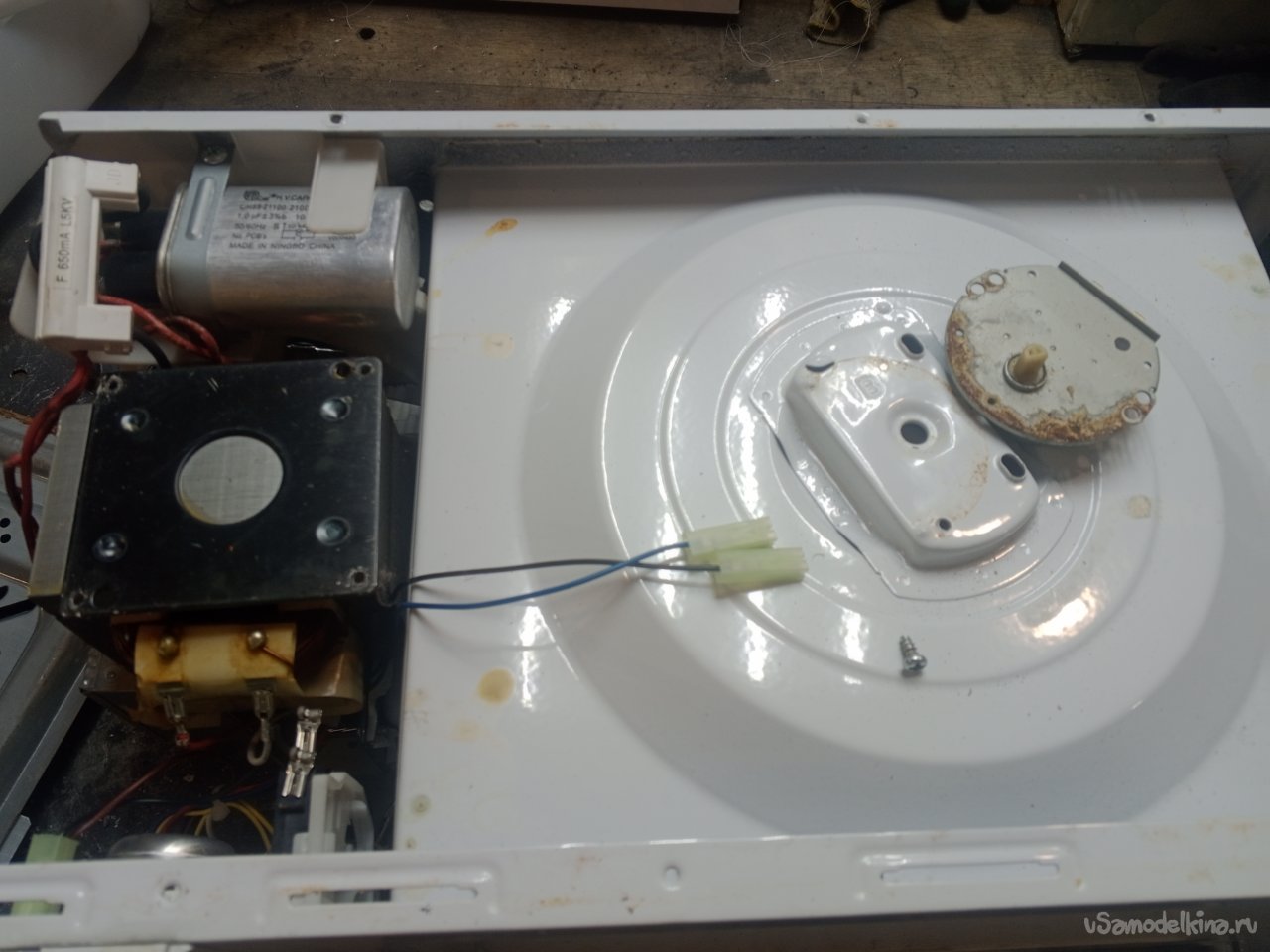

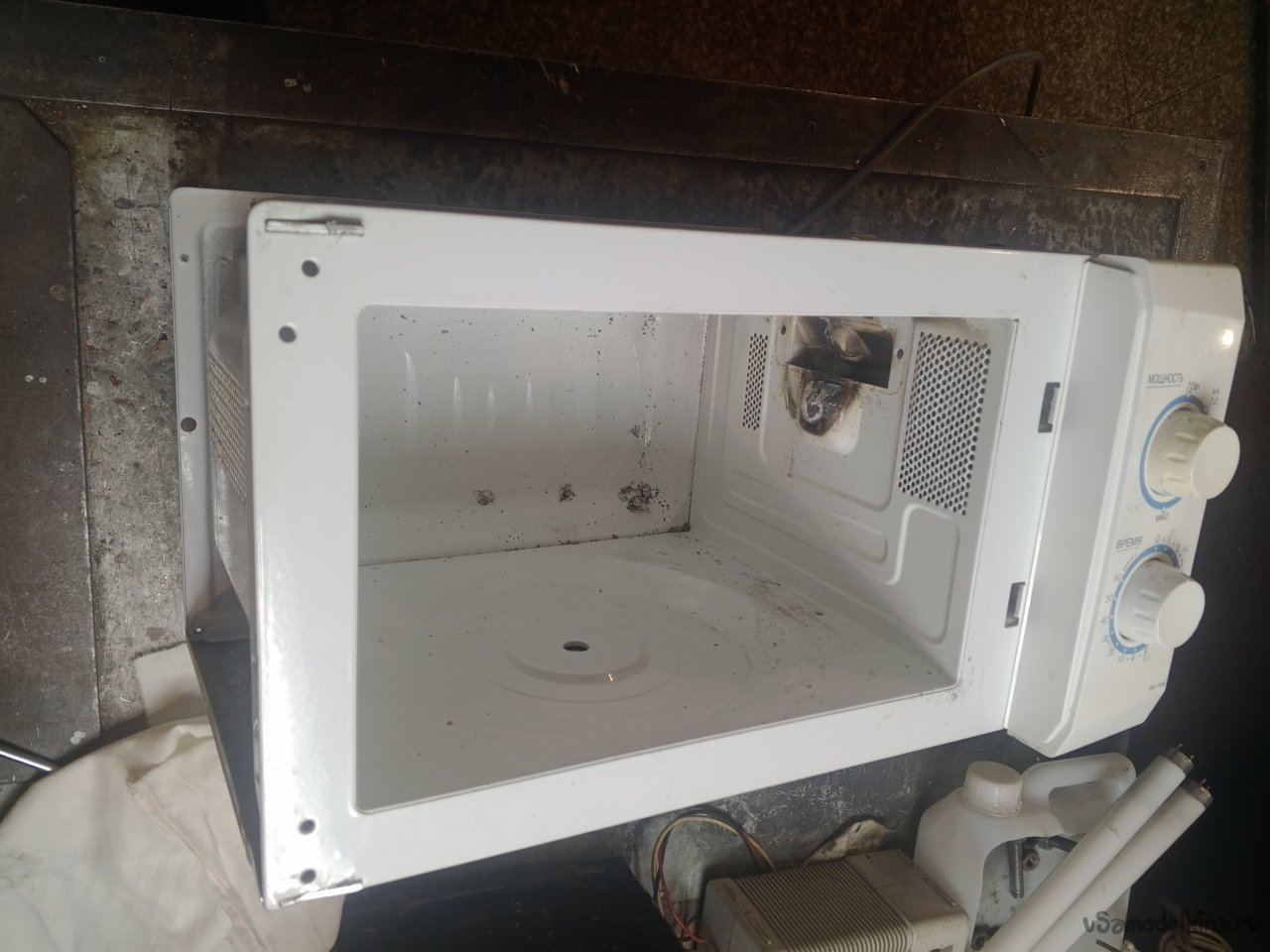

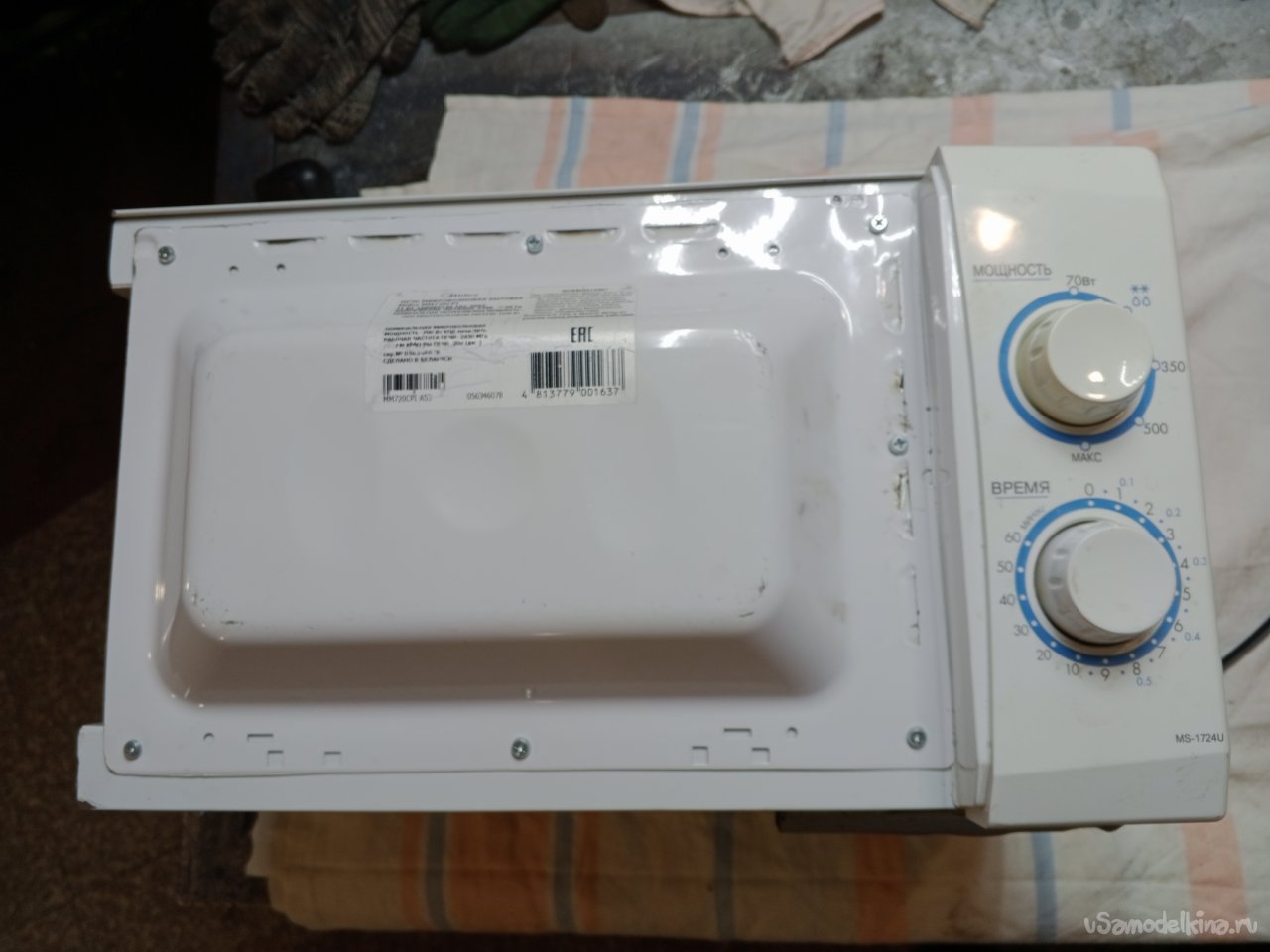

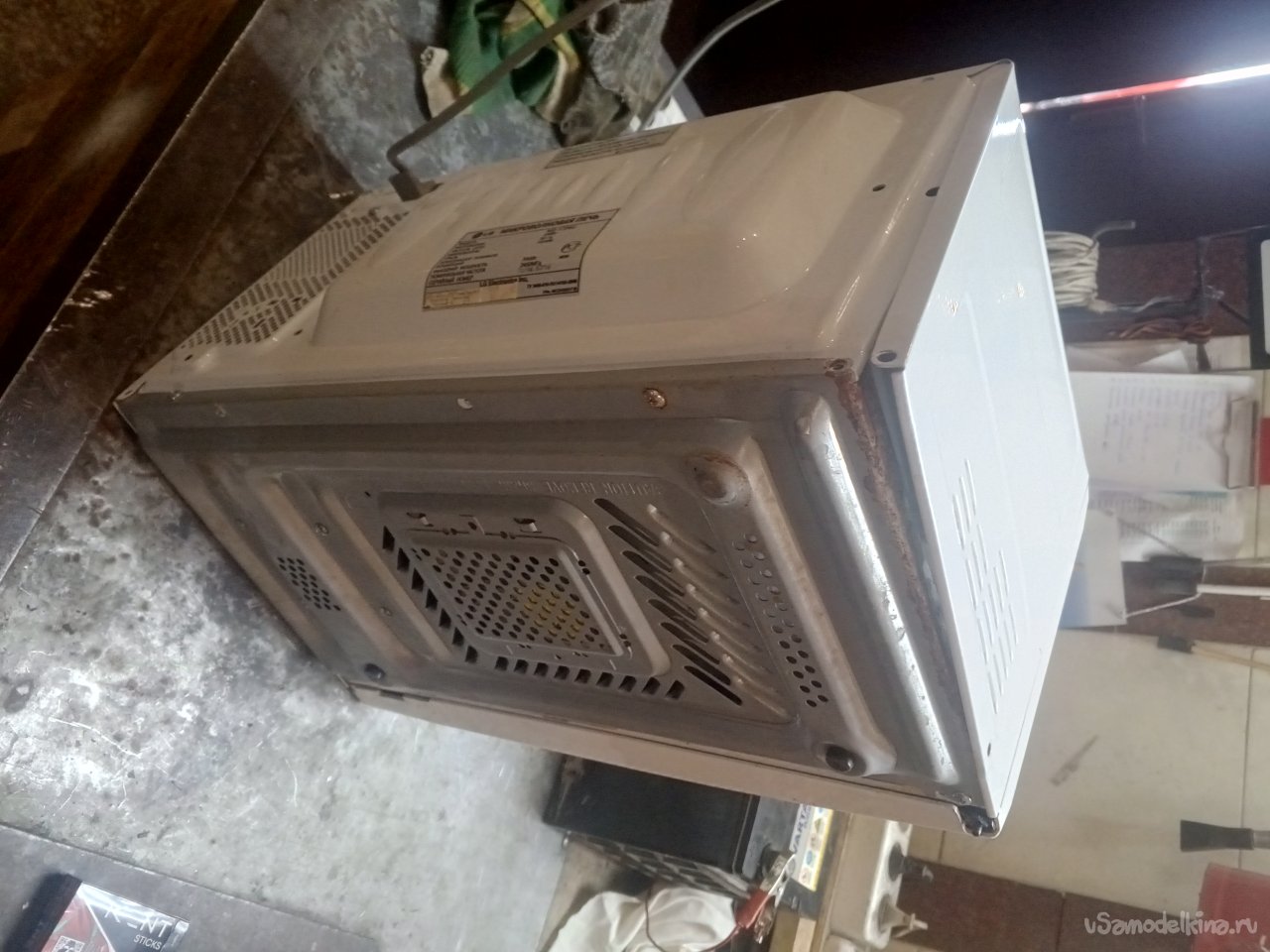

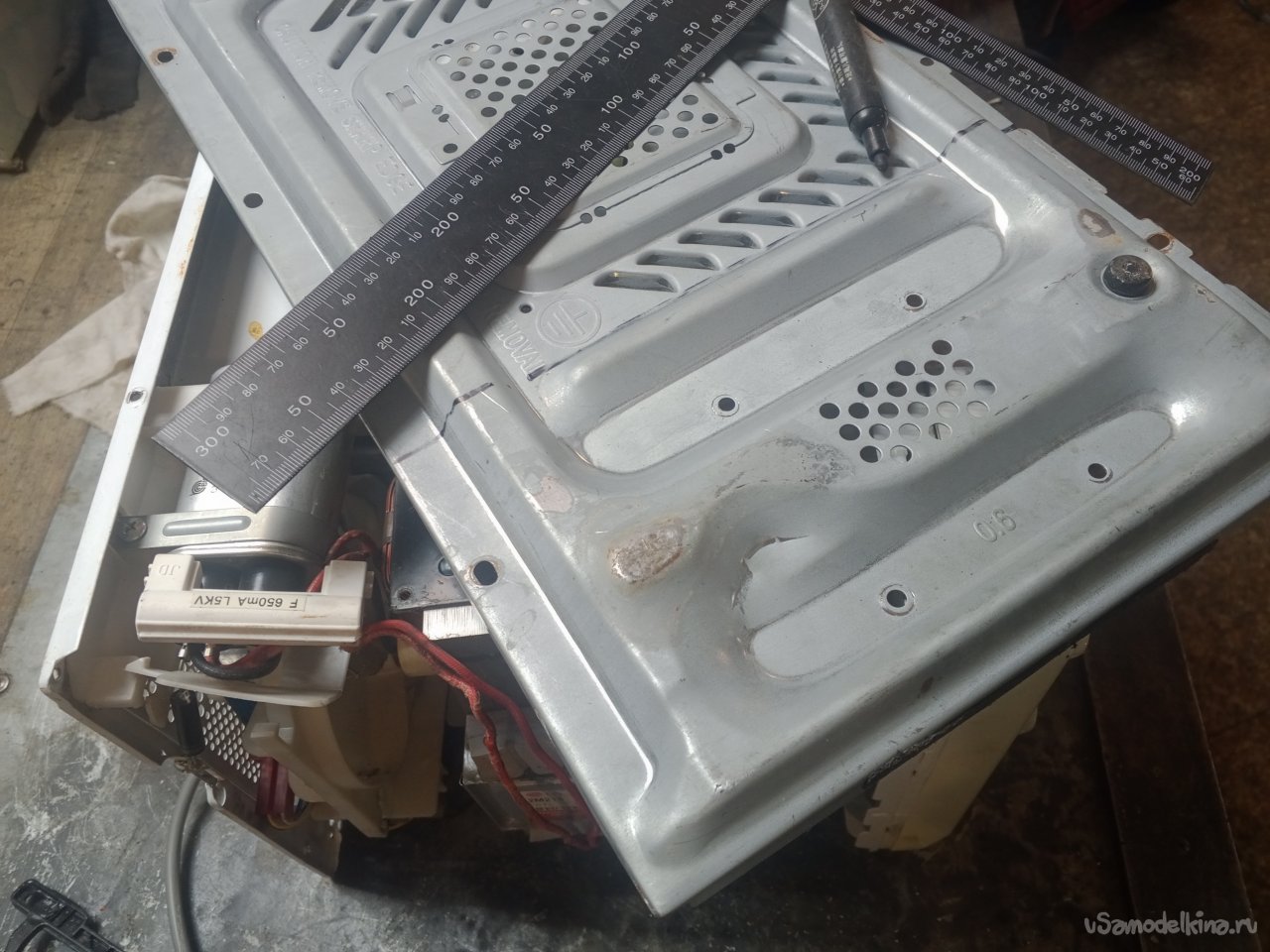

Давно валялась сгоревшая микроволновка, причины ее поломки были визуально видны и разбирать я ее стал не задумываясь, а не включать в розетку и смотреть что будет, вскрытие покажет. Еще имелись запчасти от другой микроволновки, уже разобранной. Разборку расписывать не буду, все логически понятно, единственное, для ускорения, банально спилил УШМкой петли дверцы и отрезал кусок задней внешней стенки, оставив часть, на которую крепится электрическое «нутро».

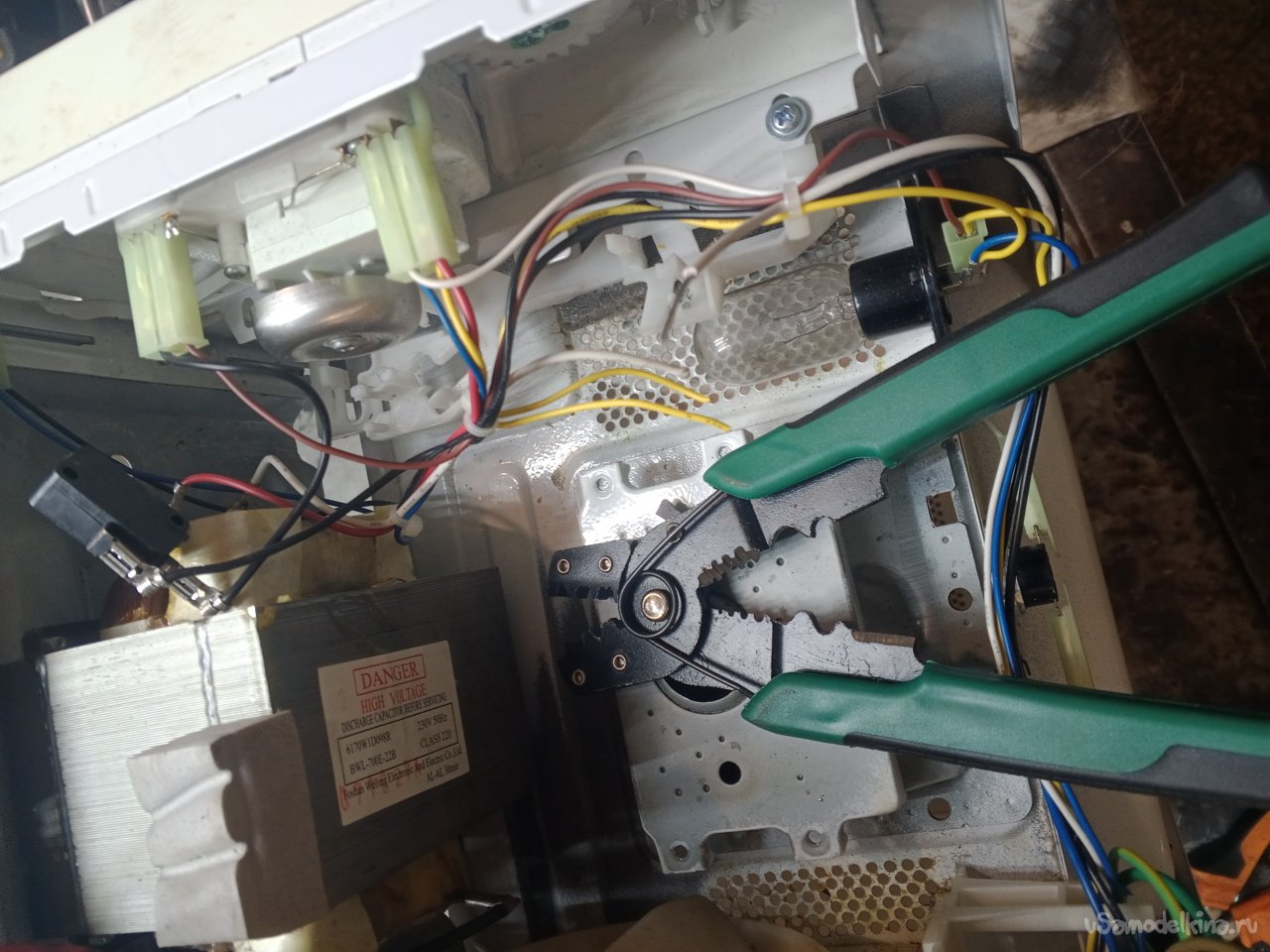

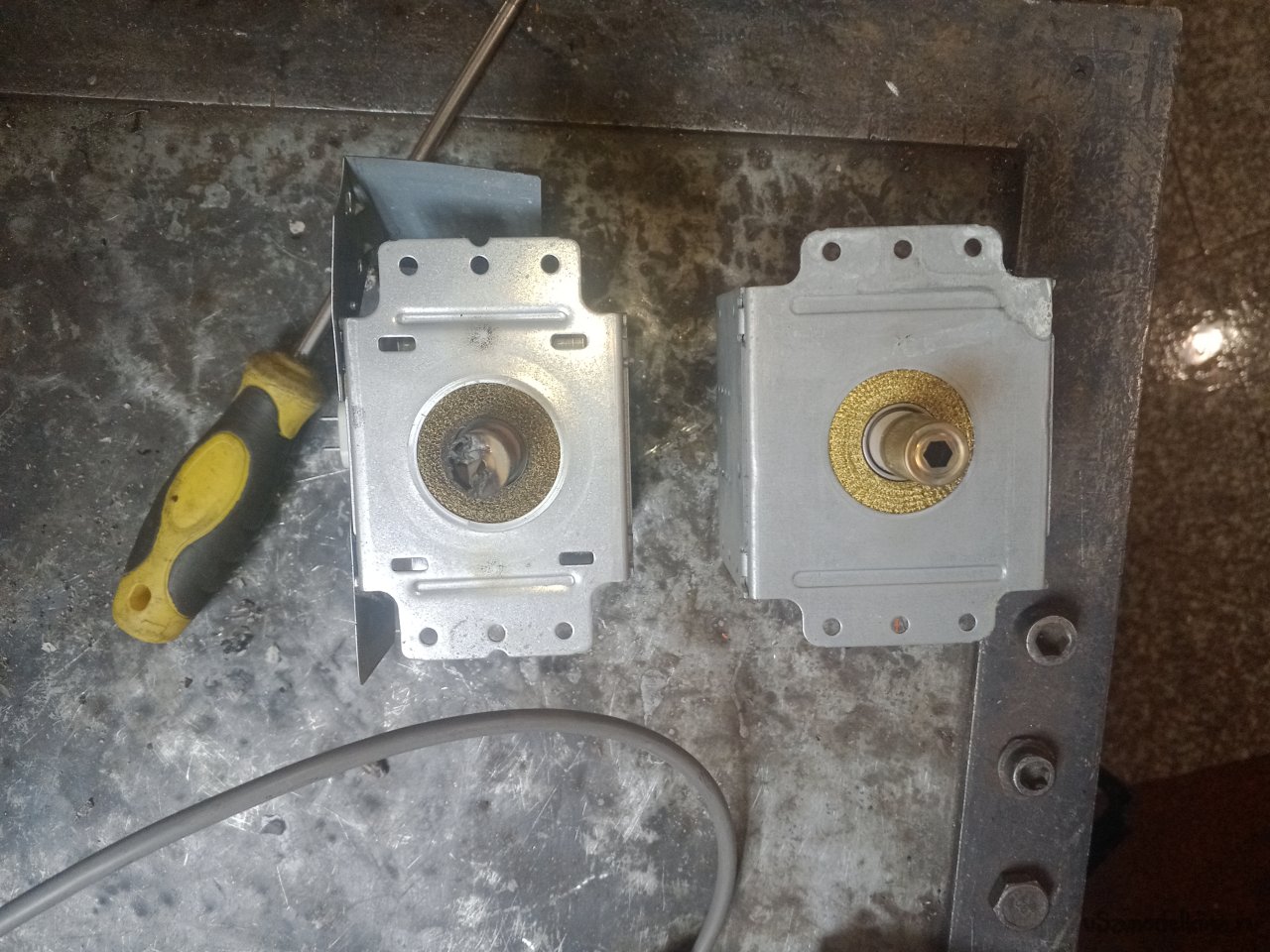

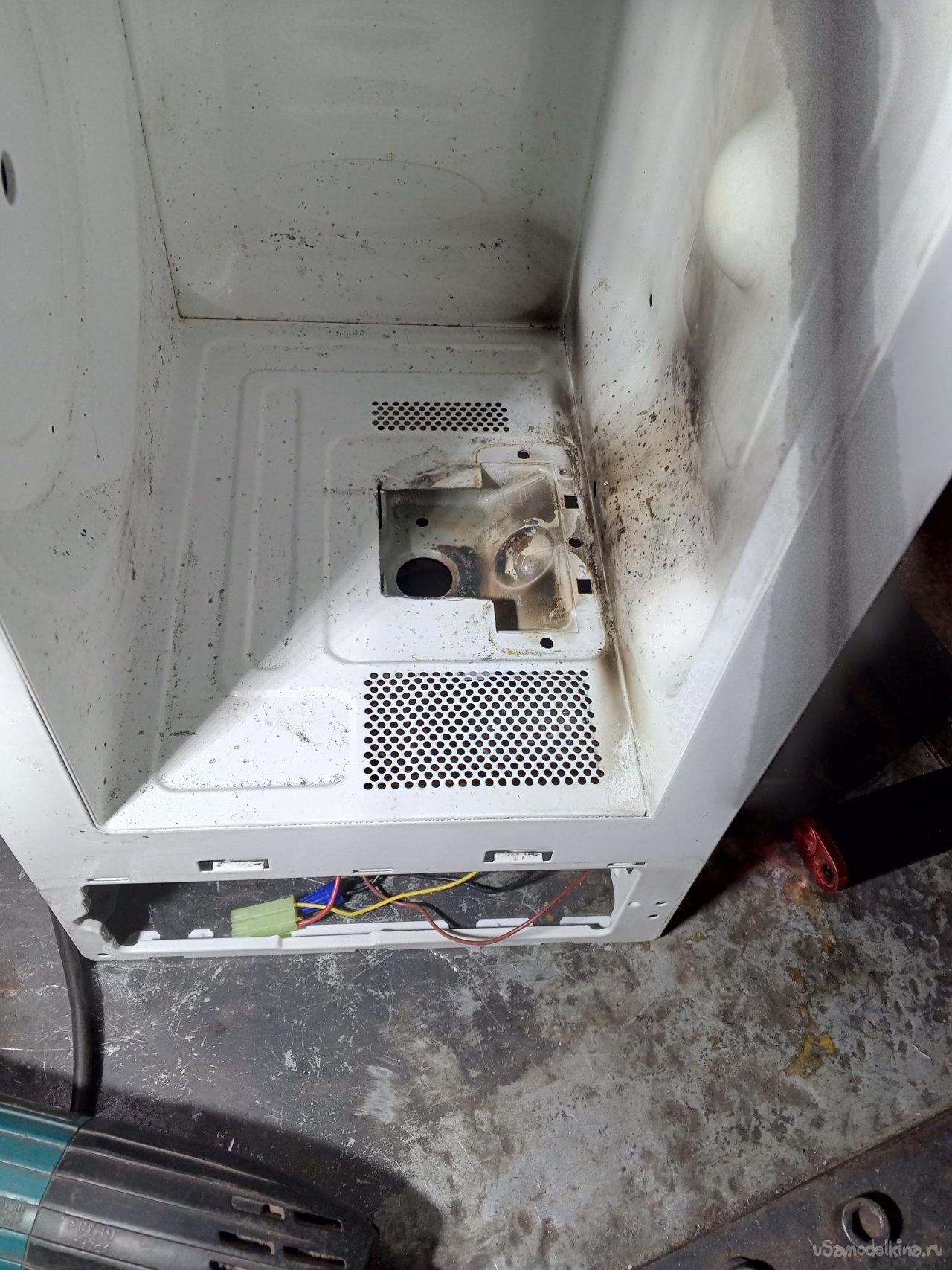

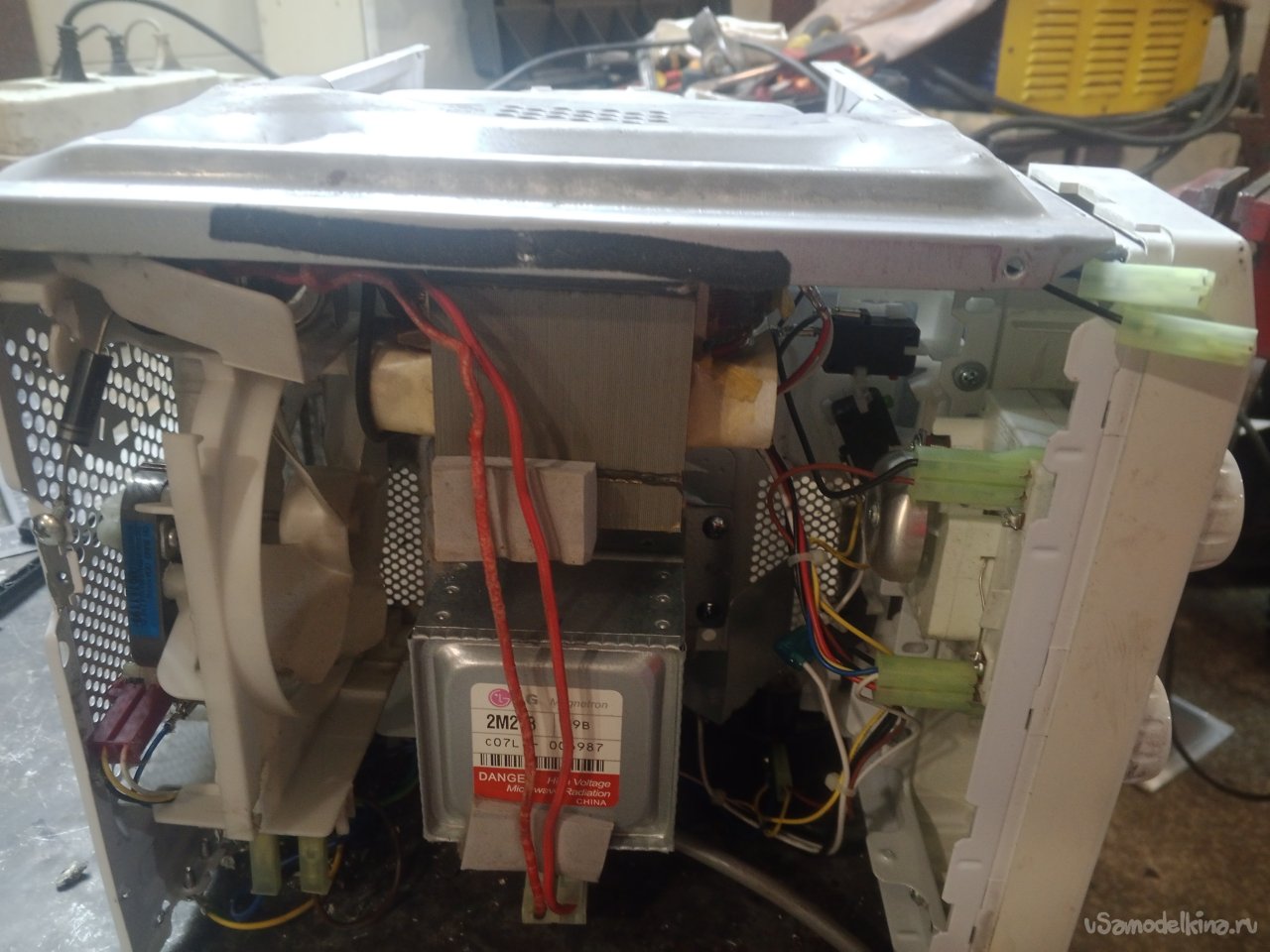

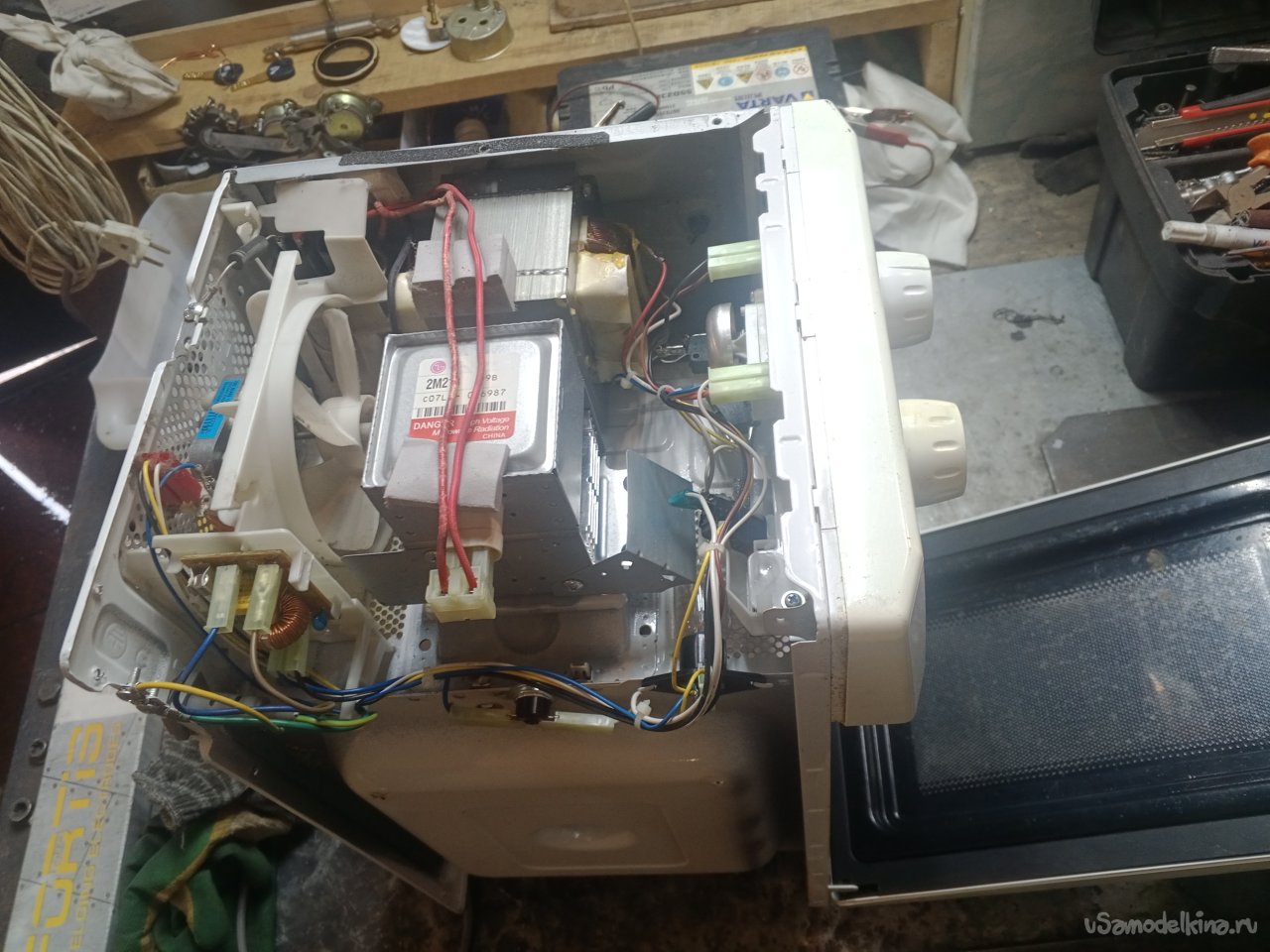

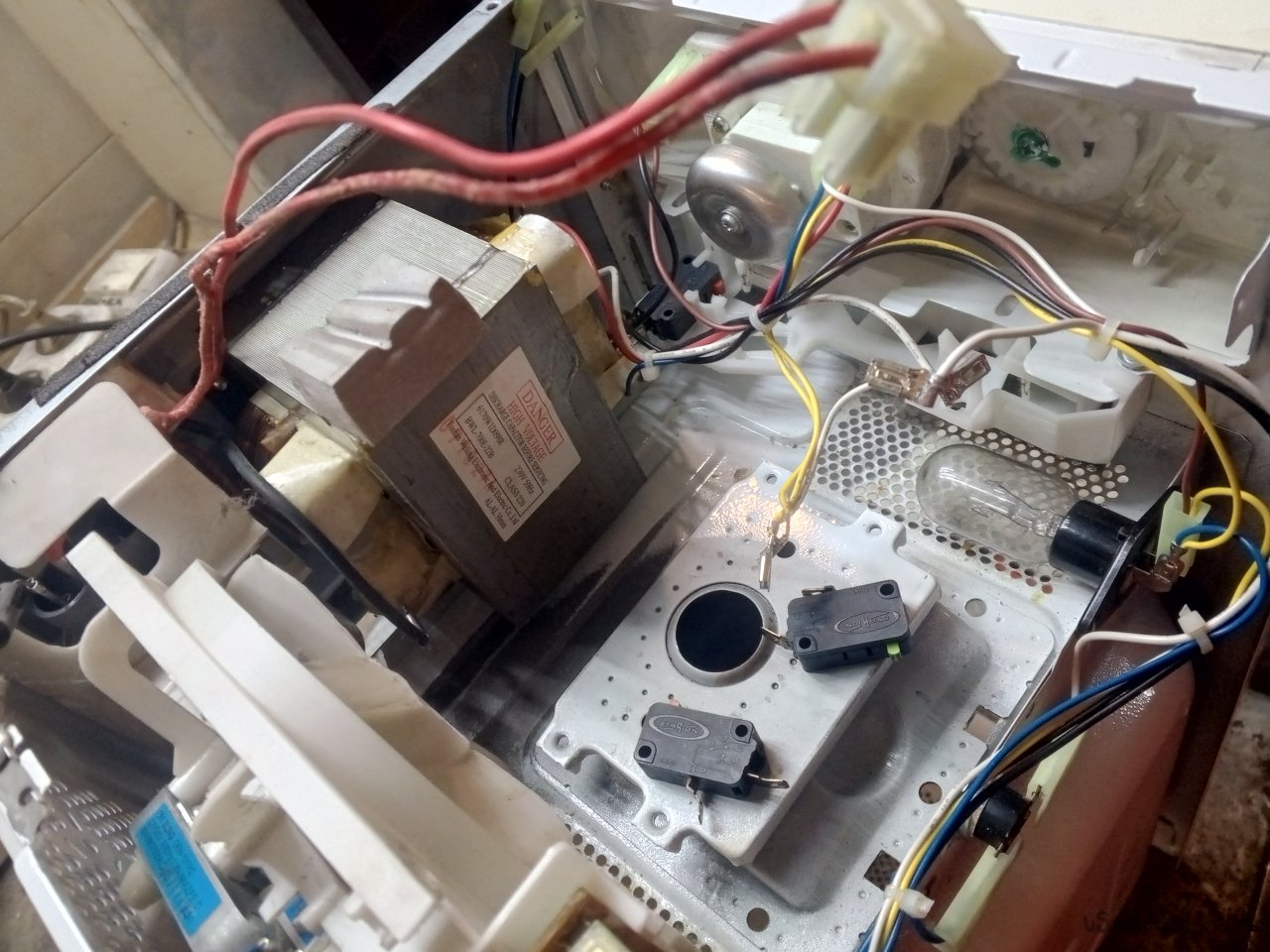

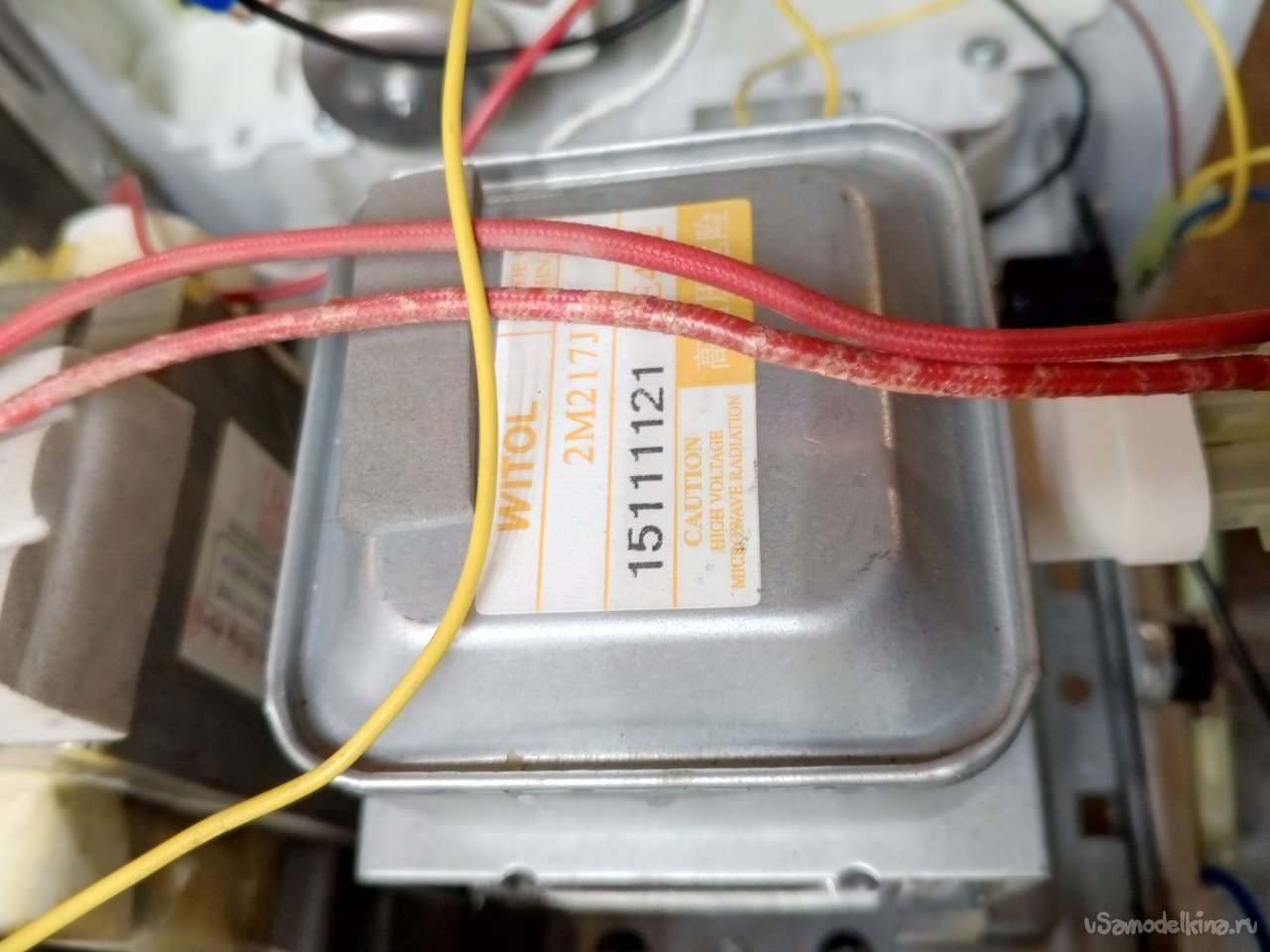

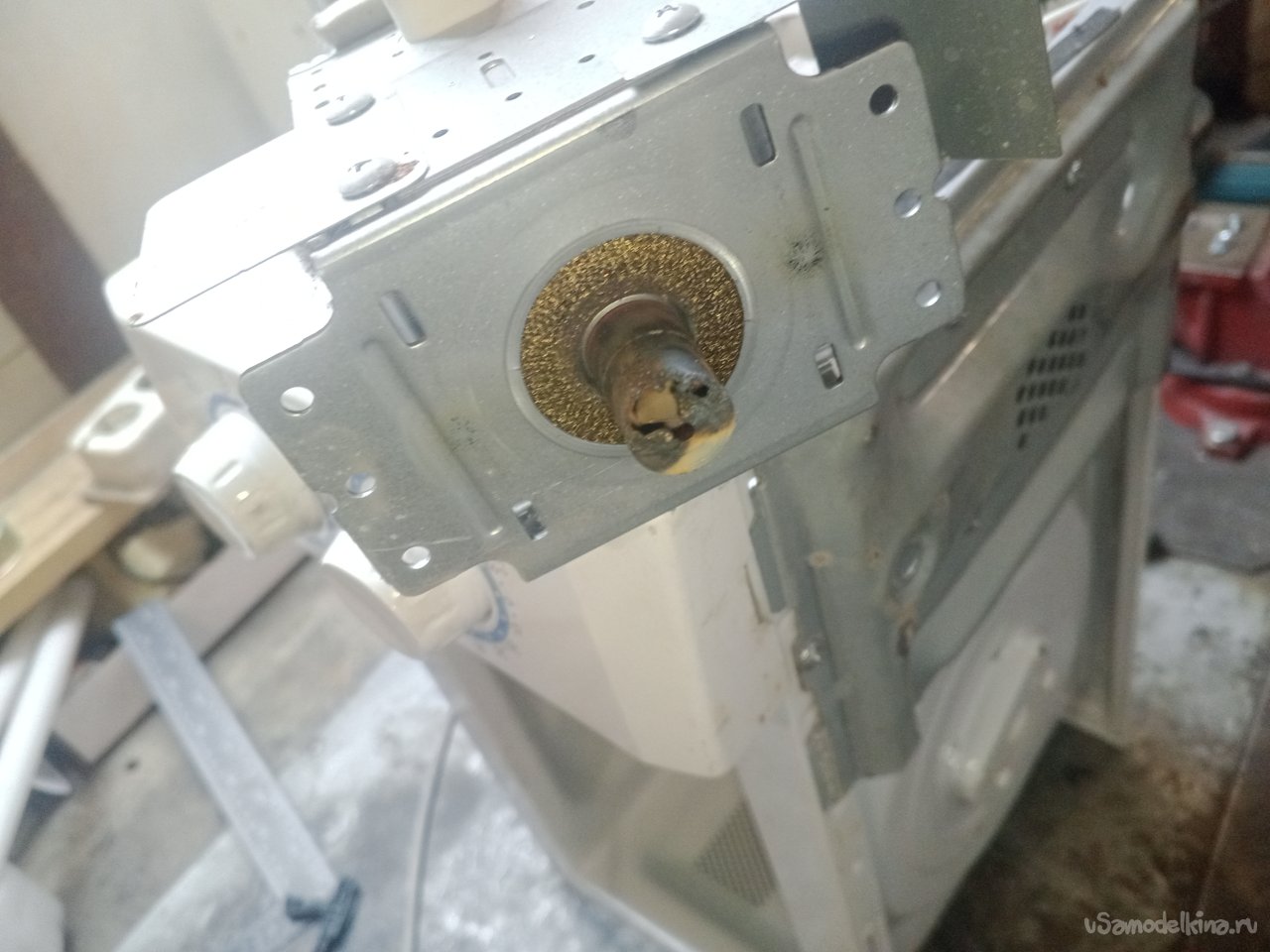

Так, тихонько разбирая, я добрался до магнетрона. Даа, подустал «пациент», колпачок волновод выгорел от пробитой дуги. Не стал я пока экспериментировать с включенным магнетроном без защитного колпачка (пишут что если совсем рядом с собой это сделать, глазам будет совсем нехорошо) , а заменил на другой рабочий. По мощности указанных в ТТХ трансформатора и магнетрона, они подходили друг к другу. Далее демонтировал «концевики», замыкающие электроцепь, при закрывании дверки микроволновки, а из проводов сделал скрутки напрямую.



ШАГ 2 Пробное включение и доработка электросхемы.

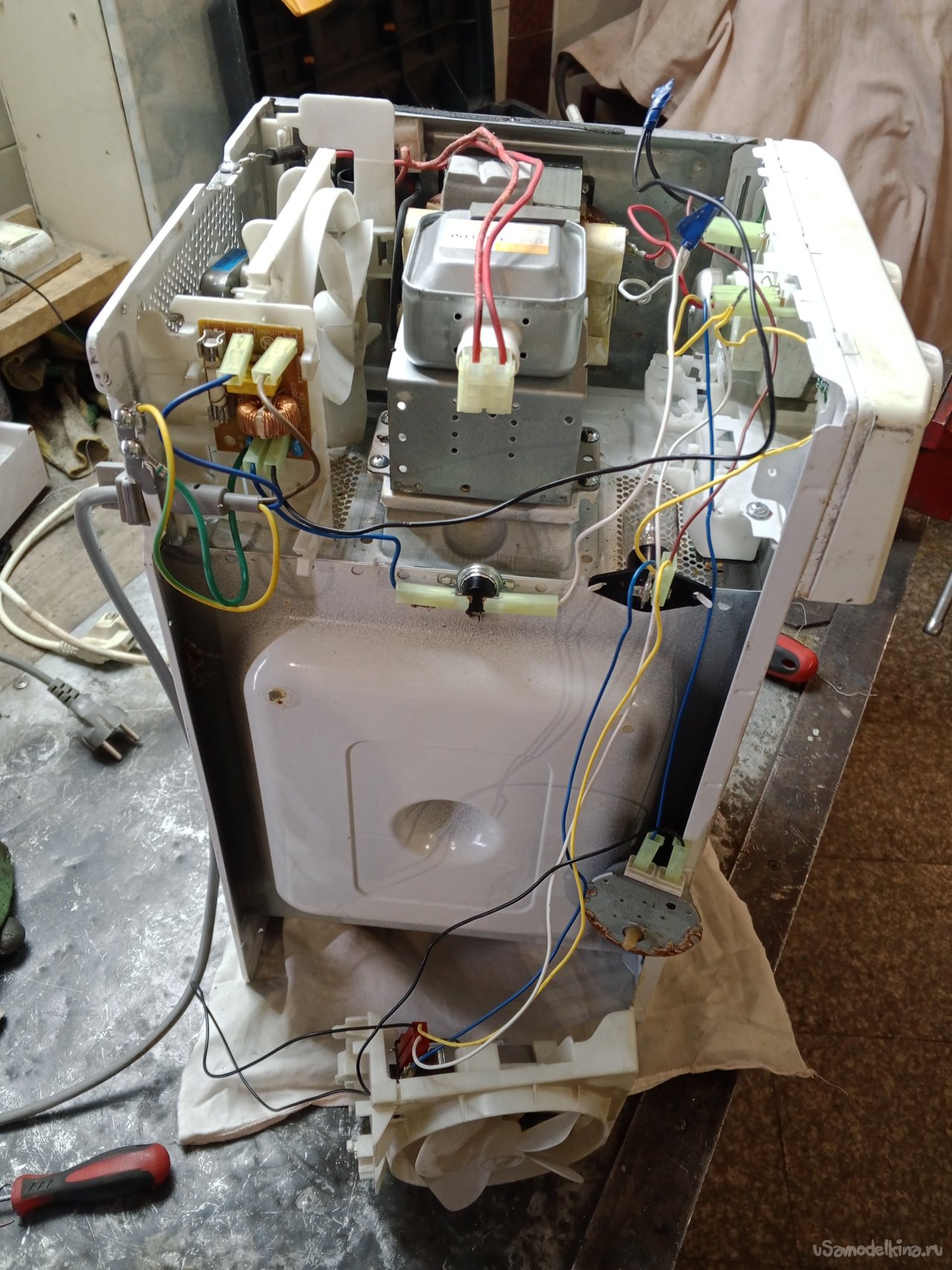

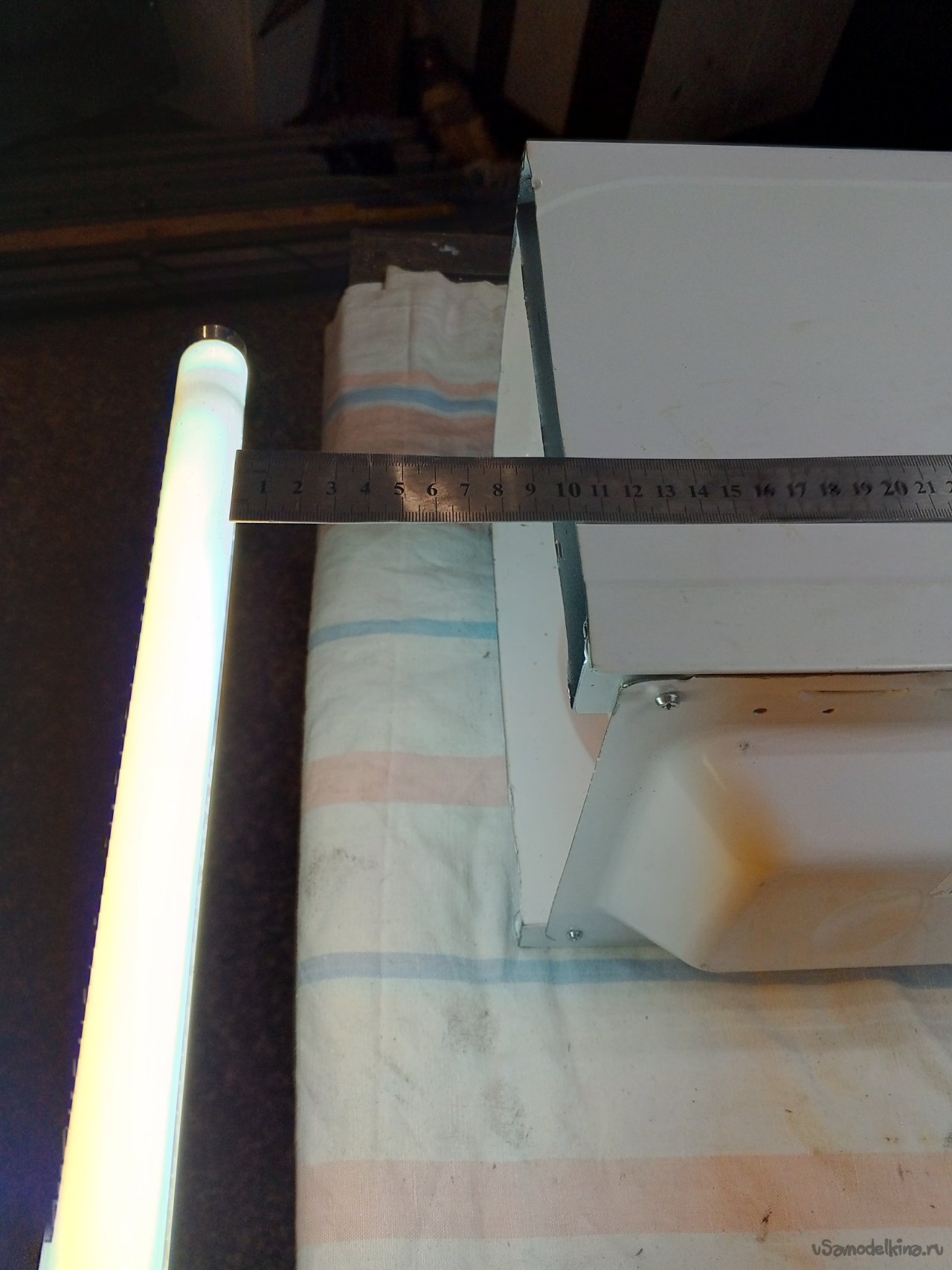

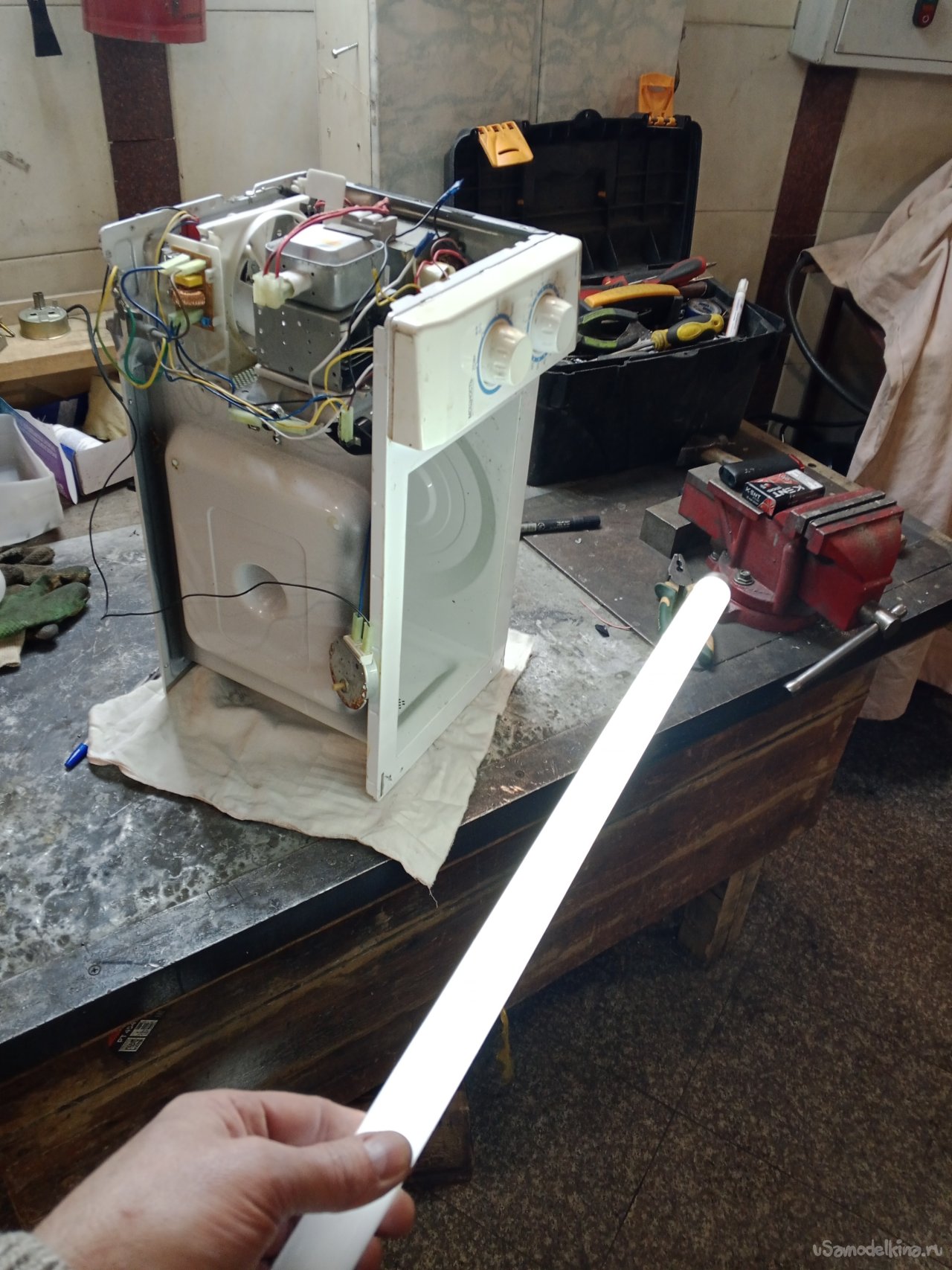

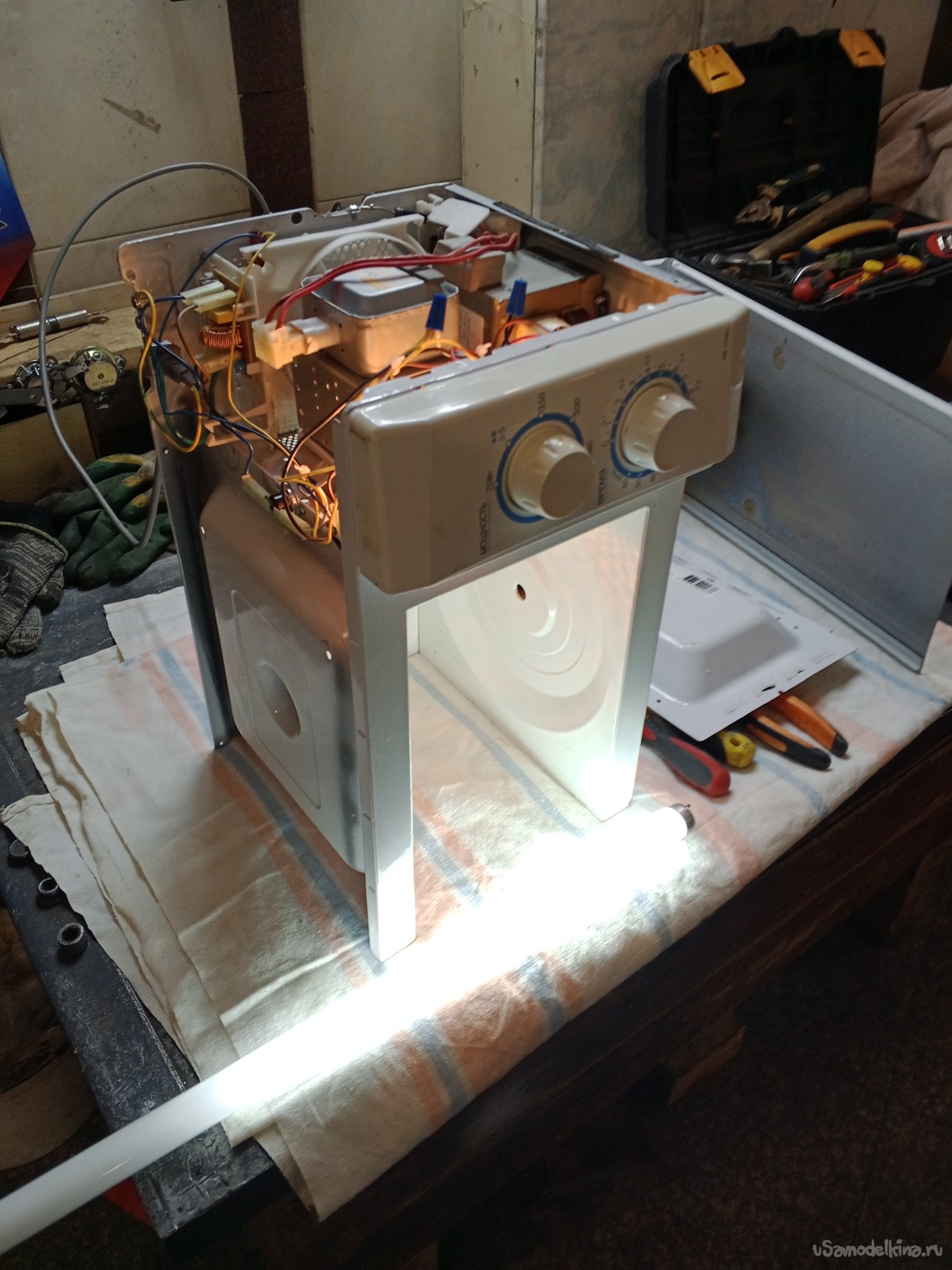

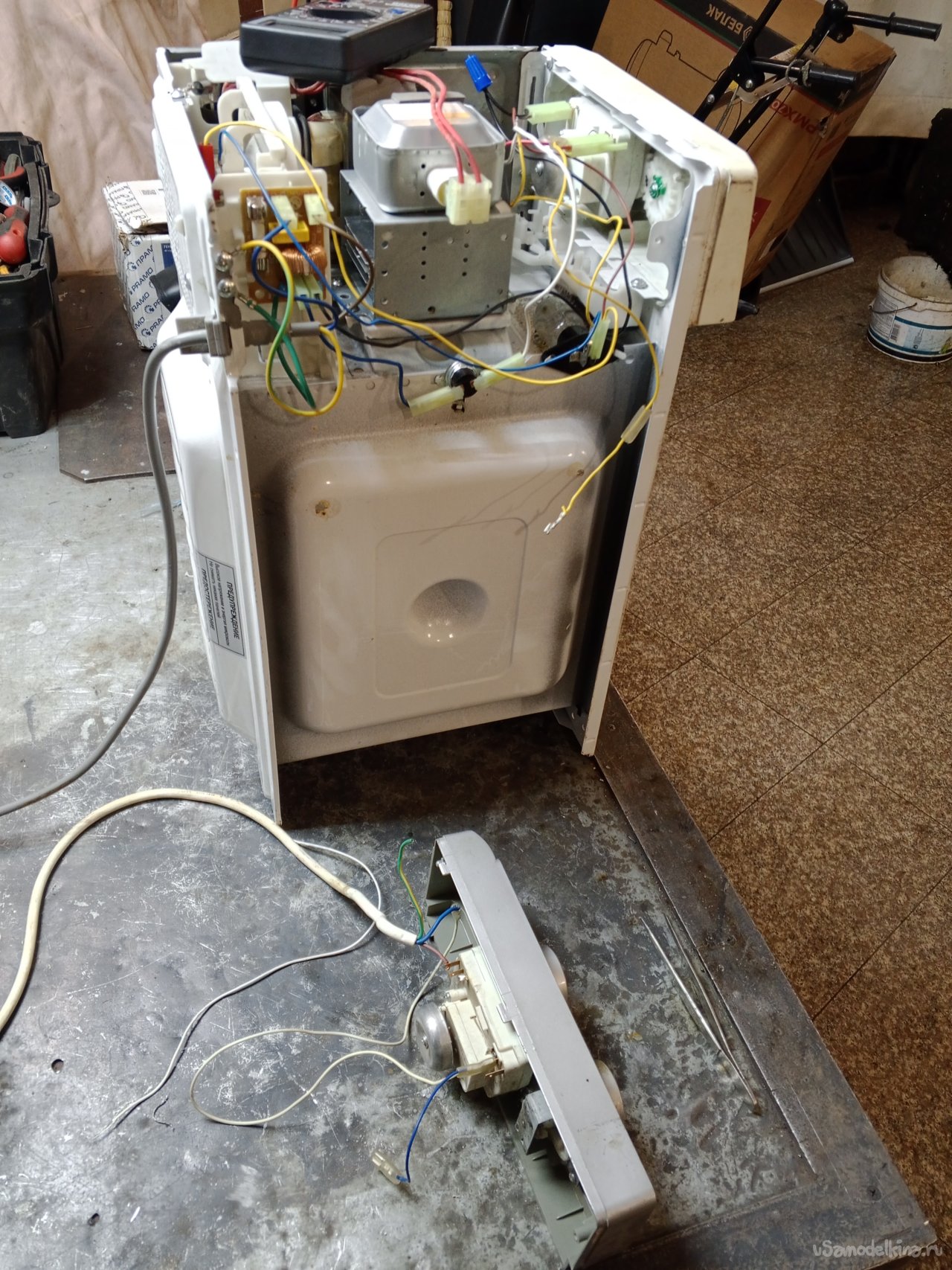

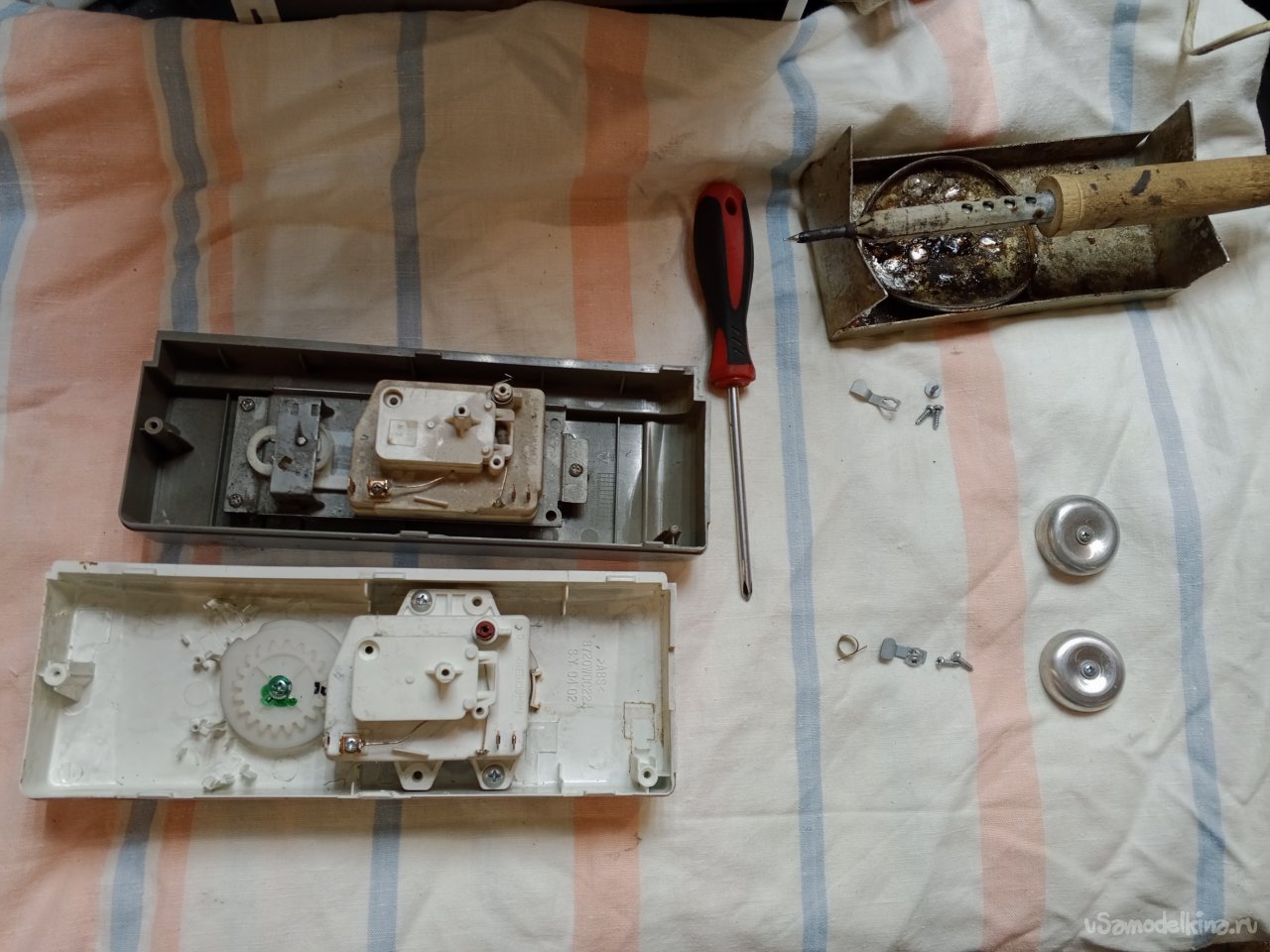

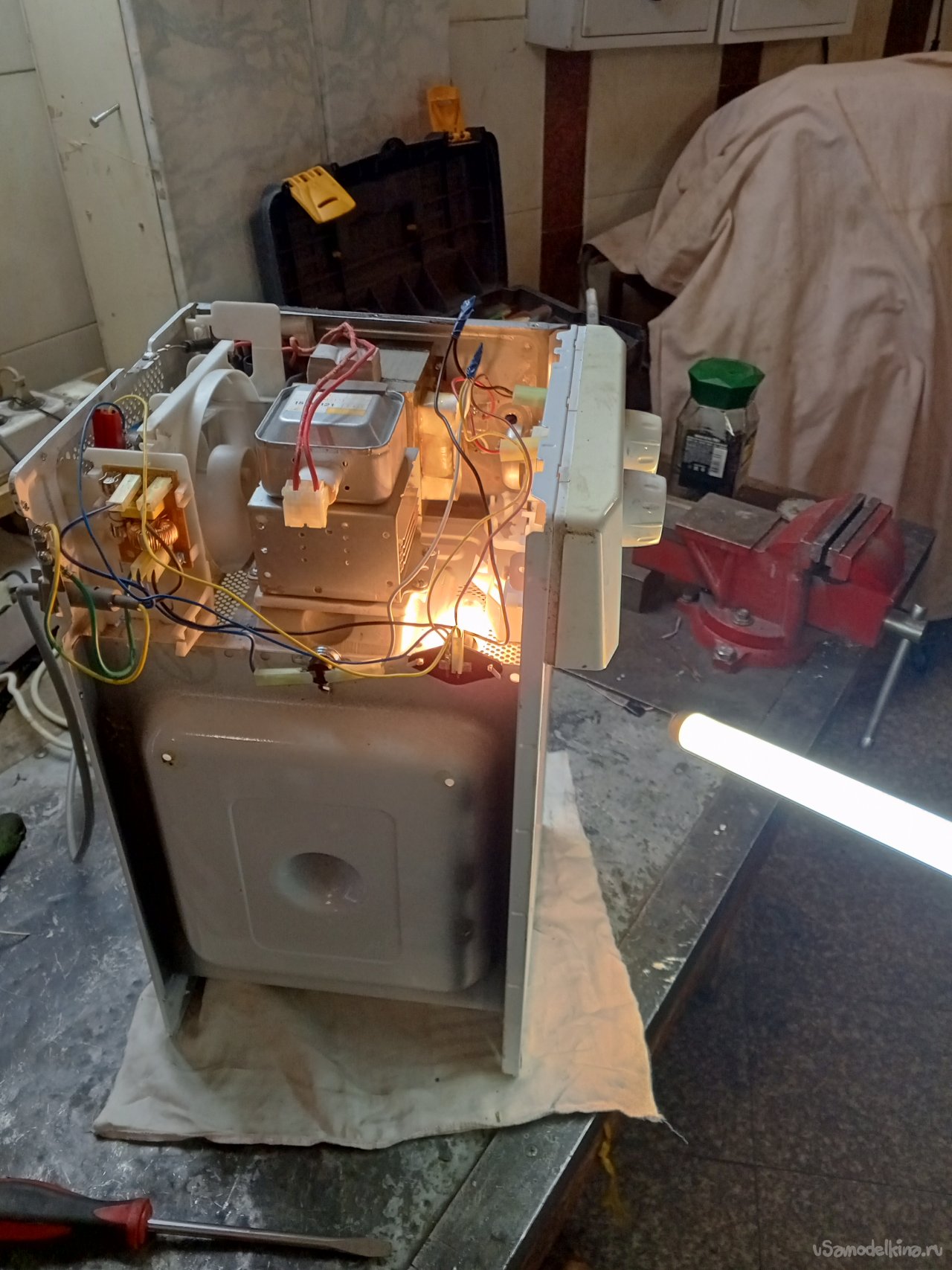

Установил на штатное место магнетрон. Пробное включение. КЗ не было и уже хорошо, магнетрон с трансом «загудели», а освещение, вентилятор и моторчик для поворота тарелки «признаков жизни не подавали». При помощи люминесцентной лампы, определил, что магнетрон волны выдает. Где-то наверно «перемудрил» с проводами. Еще раз «прошелся» по проводке, убрал лишнее, в том числе провода на моторчик тарелки, сделал новые технологические скрутки, проверяя работоспособность на «донорах». Включение – гудит, крутится и светит. Выявил следующую неисправность – не работает моторчик, часового механизма таймера. Моторчик «донор» в помощь. ФОТО 38 Для наглядности на графике, постарался изобразить работу микроволновки при нагреве пищи и разводку проводов блока управления, может кому пригодится. Магнетрон работает во временном цикле с перерывами, при одной и той же мощности.

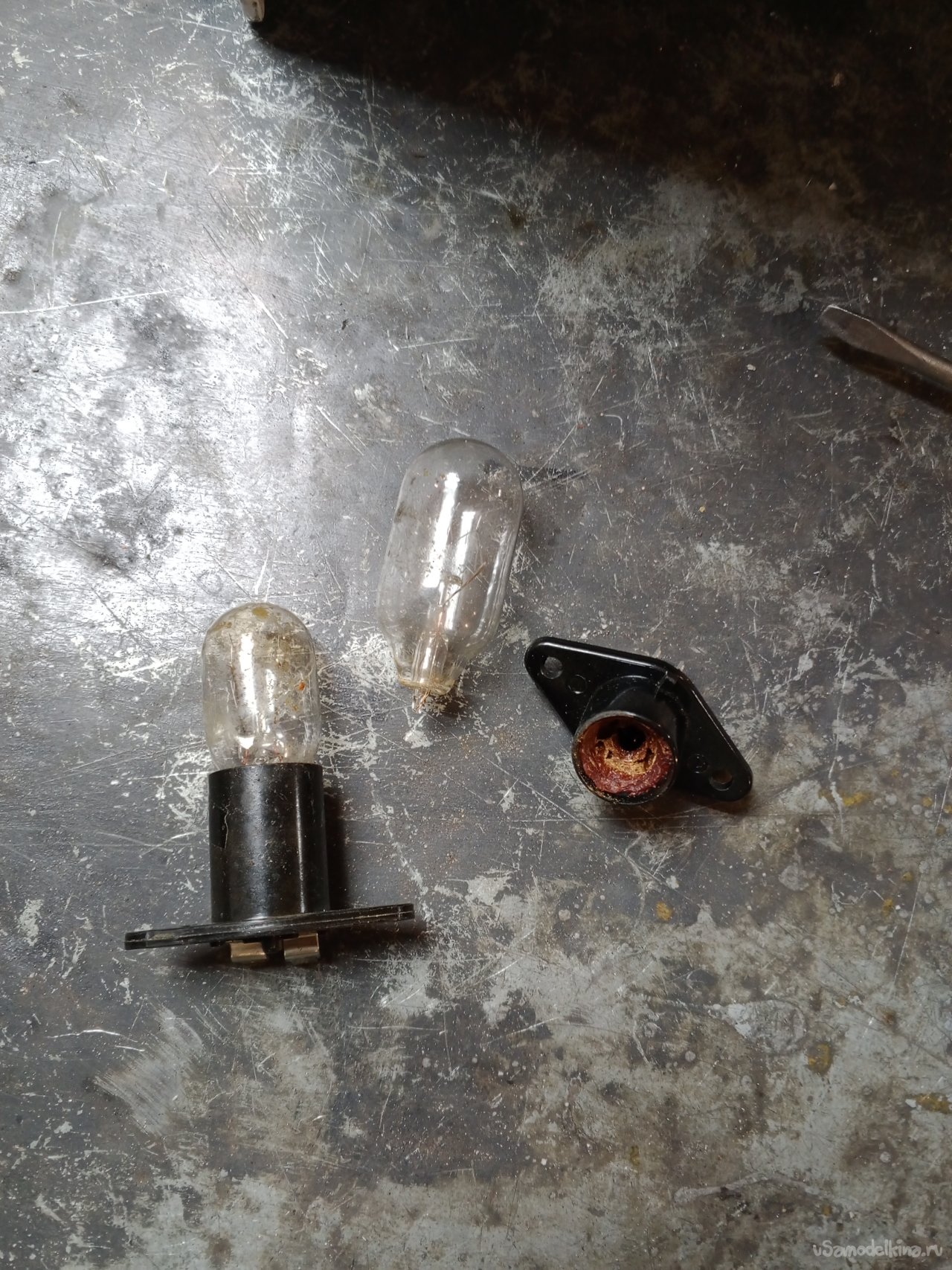

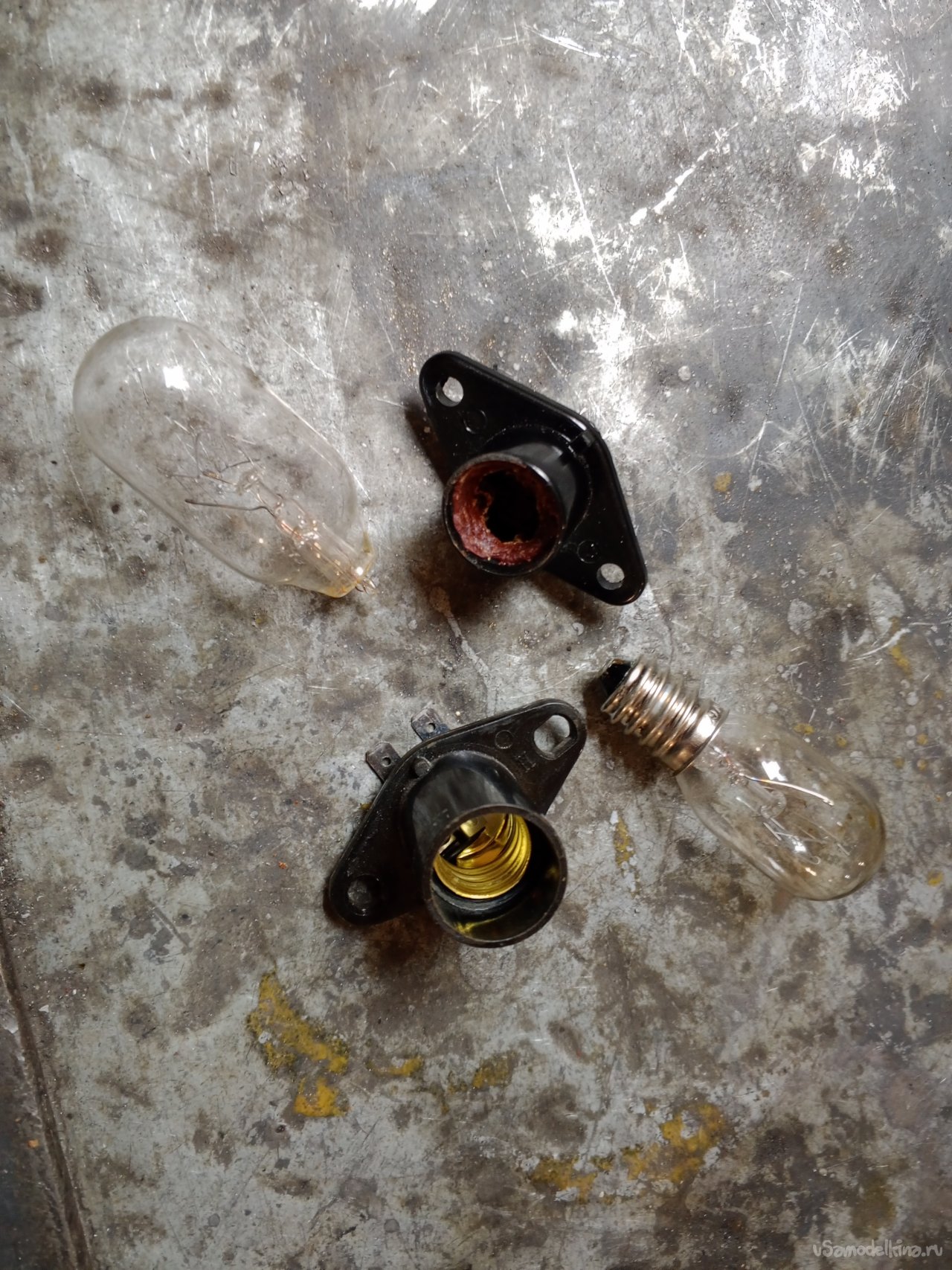

Решил протереть «жирную» лампочку, дай думаю выкручу и «свернул ей башку»…. Если кто будет менять лампочки в микроволновках, учитывайте, что они разного исполнения, с цоколем и без него, посадочное место для крепления одинаковое, это я на примере простых 700 ваттных печек.

ШАГ 3 Волноводы.

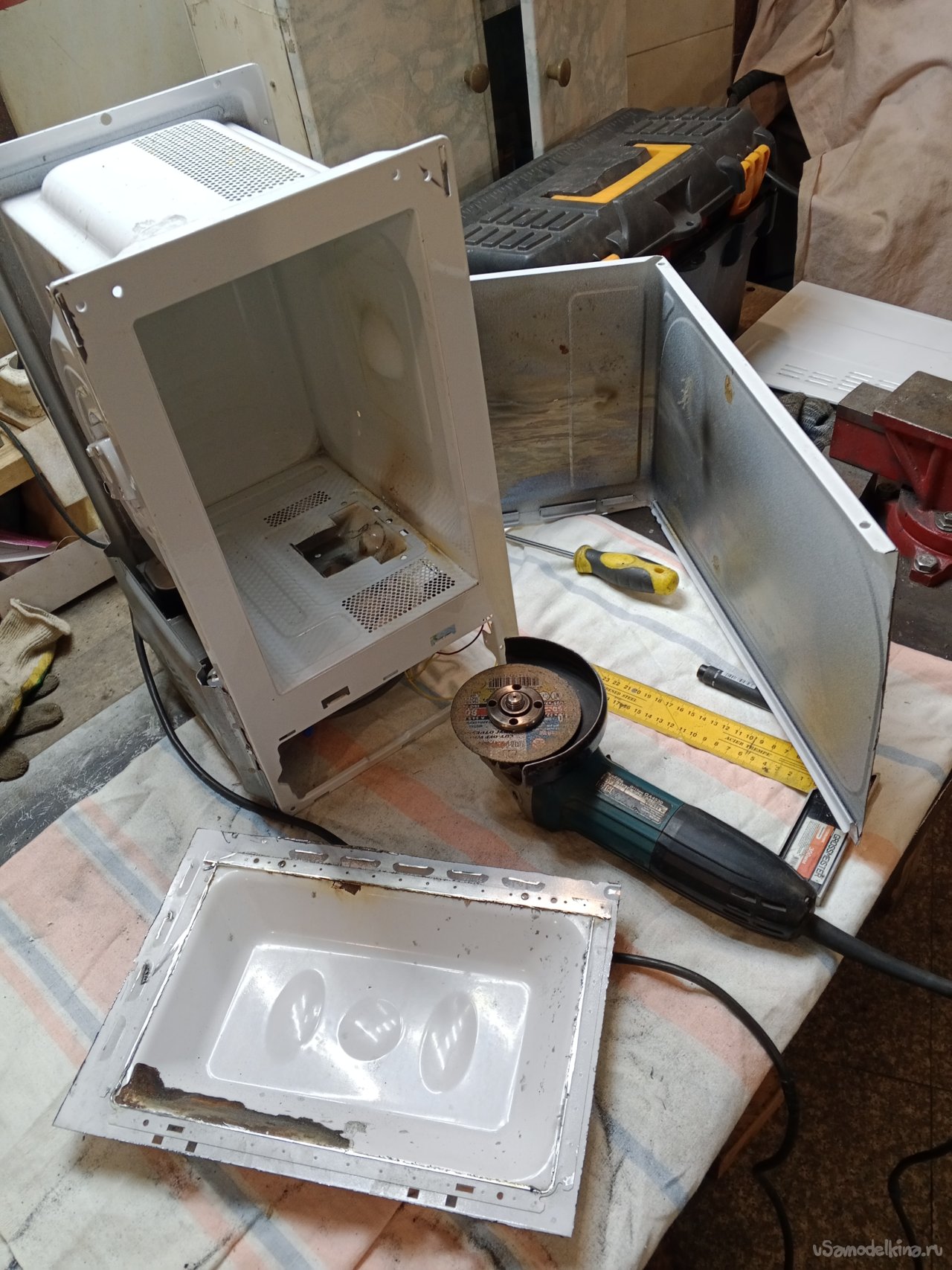

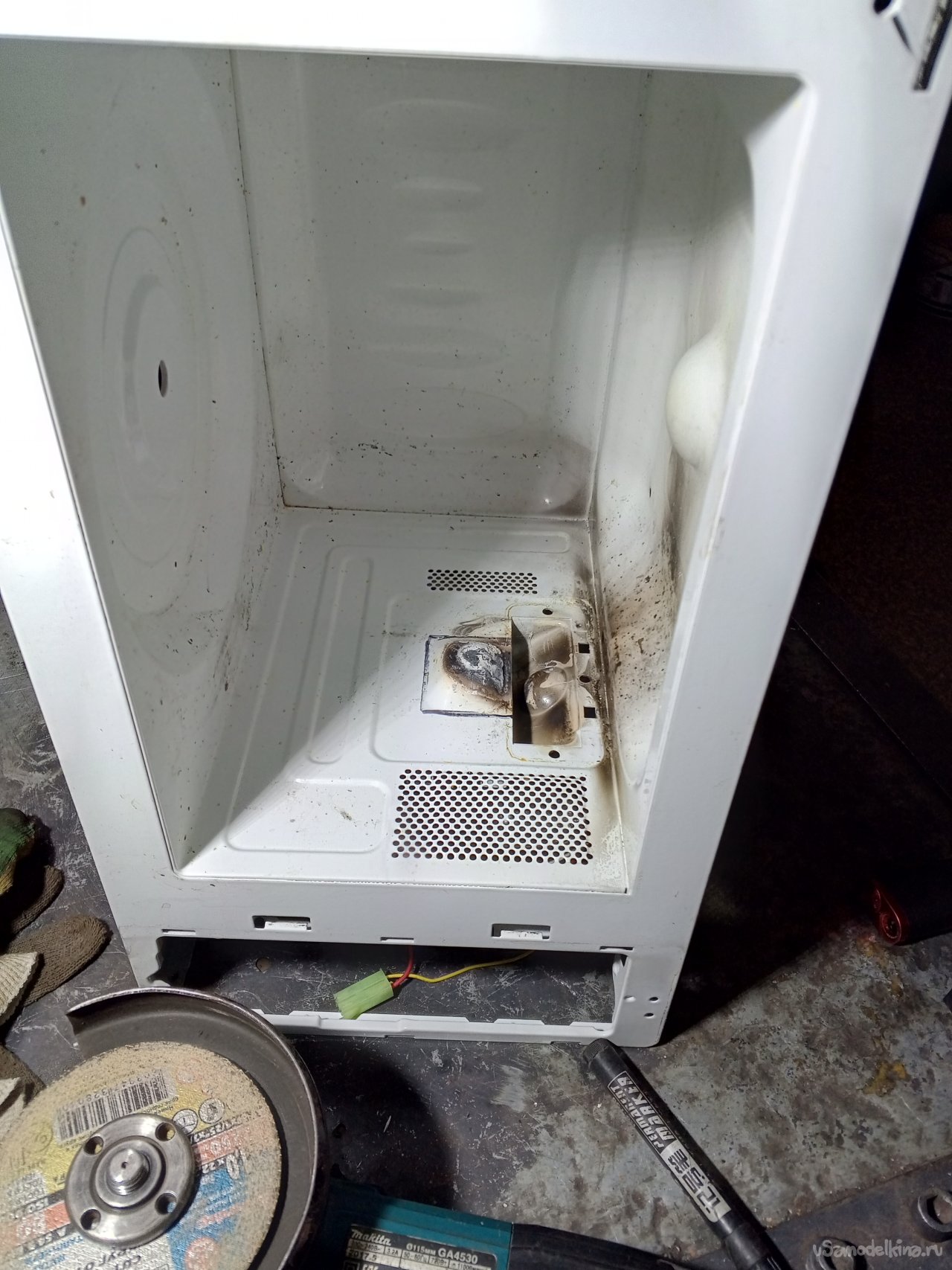

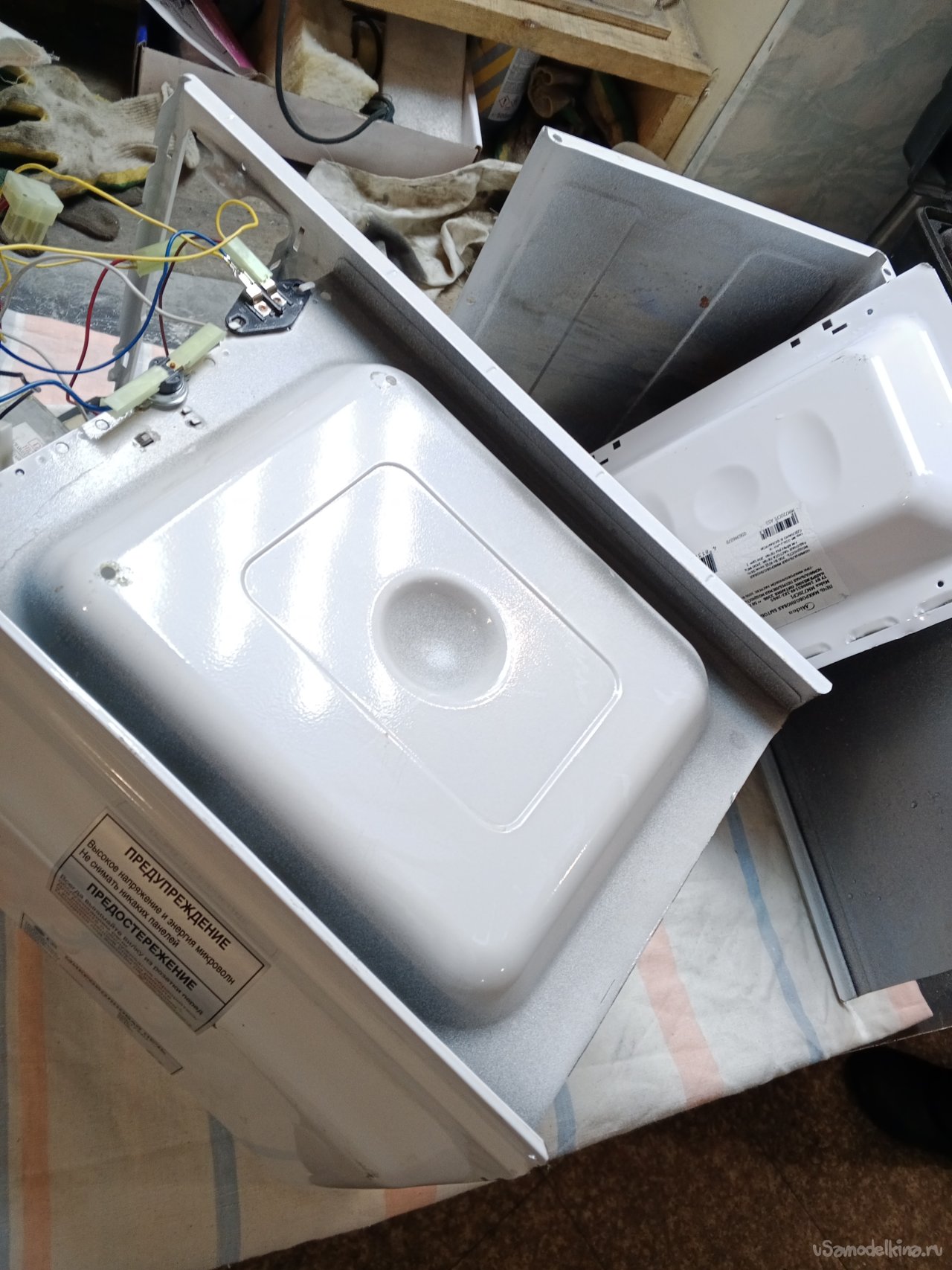

Начал перекраивать внутренний корпус микроволновки. Так как работы будут проводиться при помощи УШМ, образуются мелкие частицы металла при резке. Магнетрон конструктивно имеет два неплохих магнита и часть металлической стружки будет просто намагничивается на них. На этот этап работ магнетрон был снят. Так же был снят блок управления.

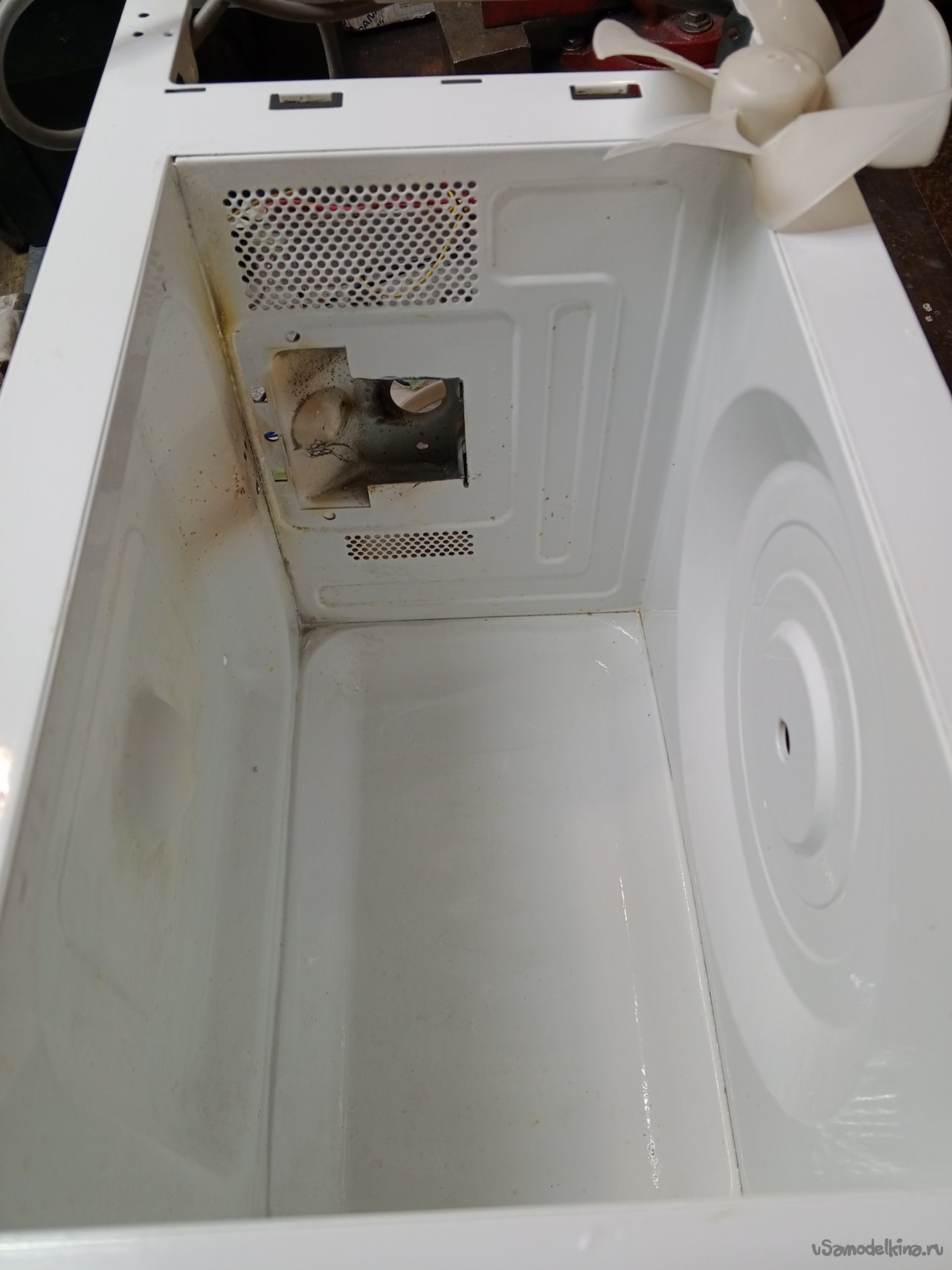

Чтобы волны, идущие от колпачка (волновода), попадали непосредственно в будущий волновод, состоящий из штатных и дополнительной стенок, а не делая зигзаг, разметил и вырезал окошко в стенке – перегородке.

Как смог, продул и намыл корпус, а за одно и лопасти вентилятора.

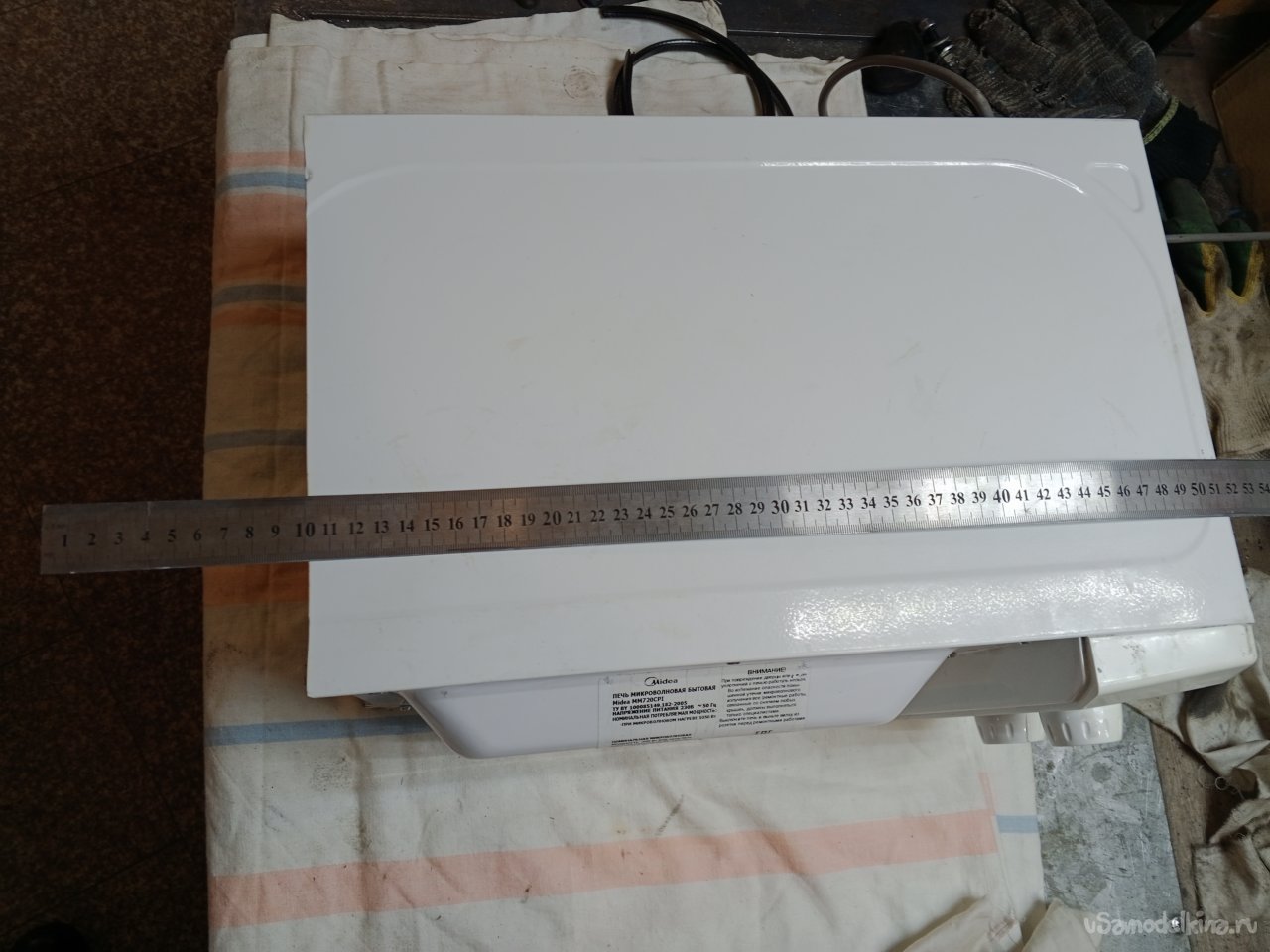

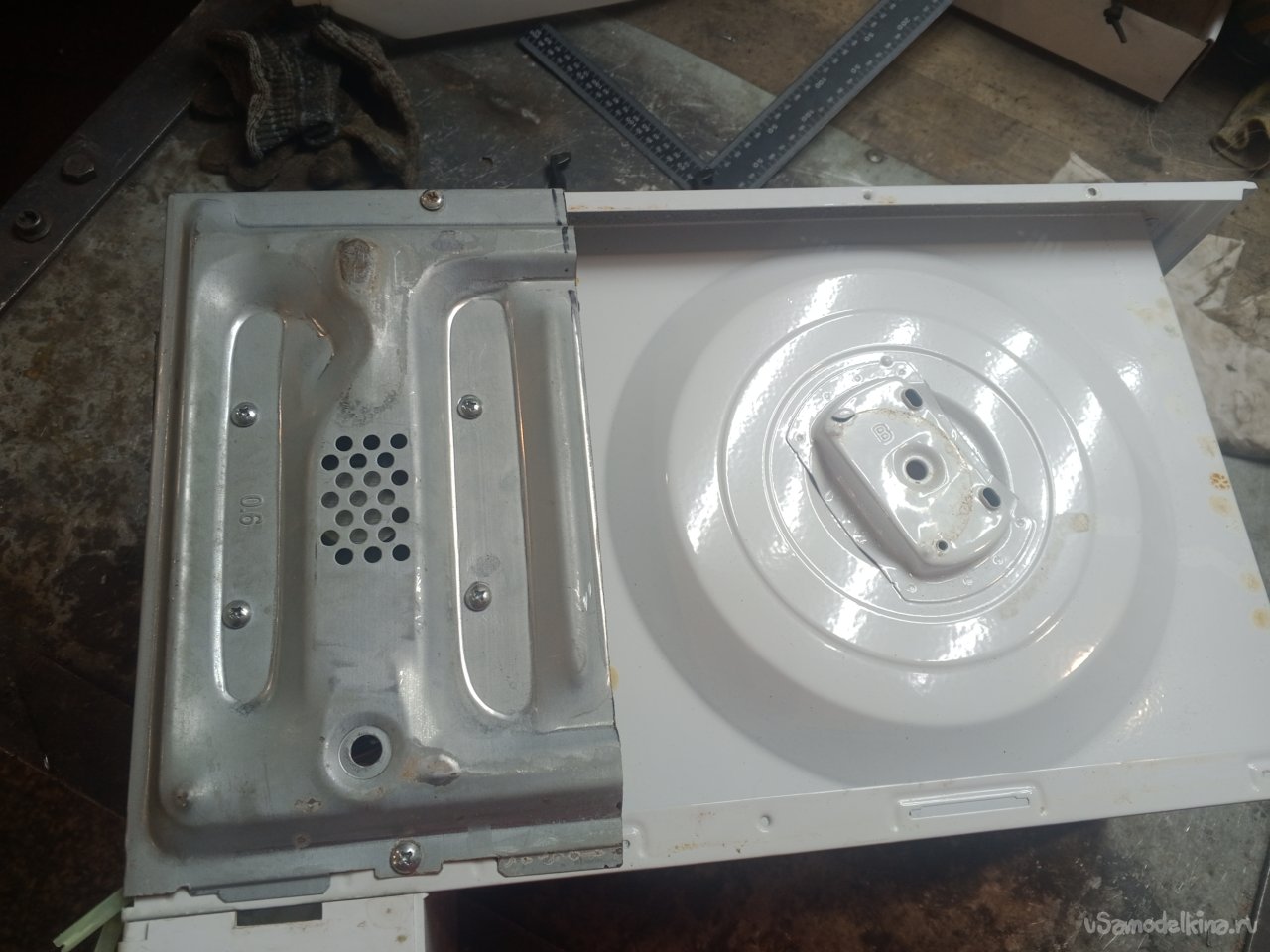

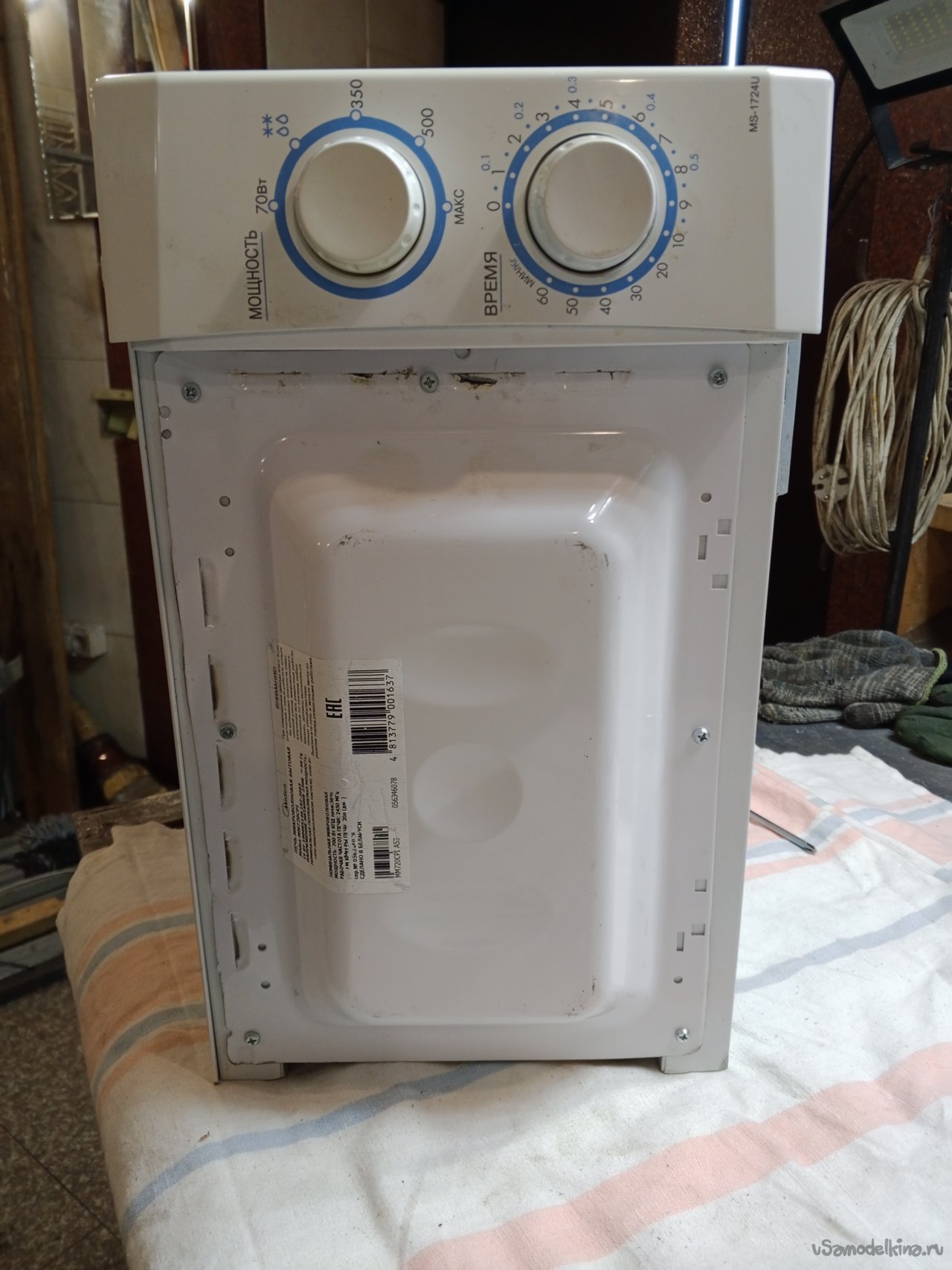

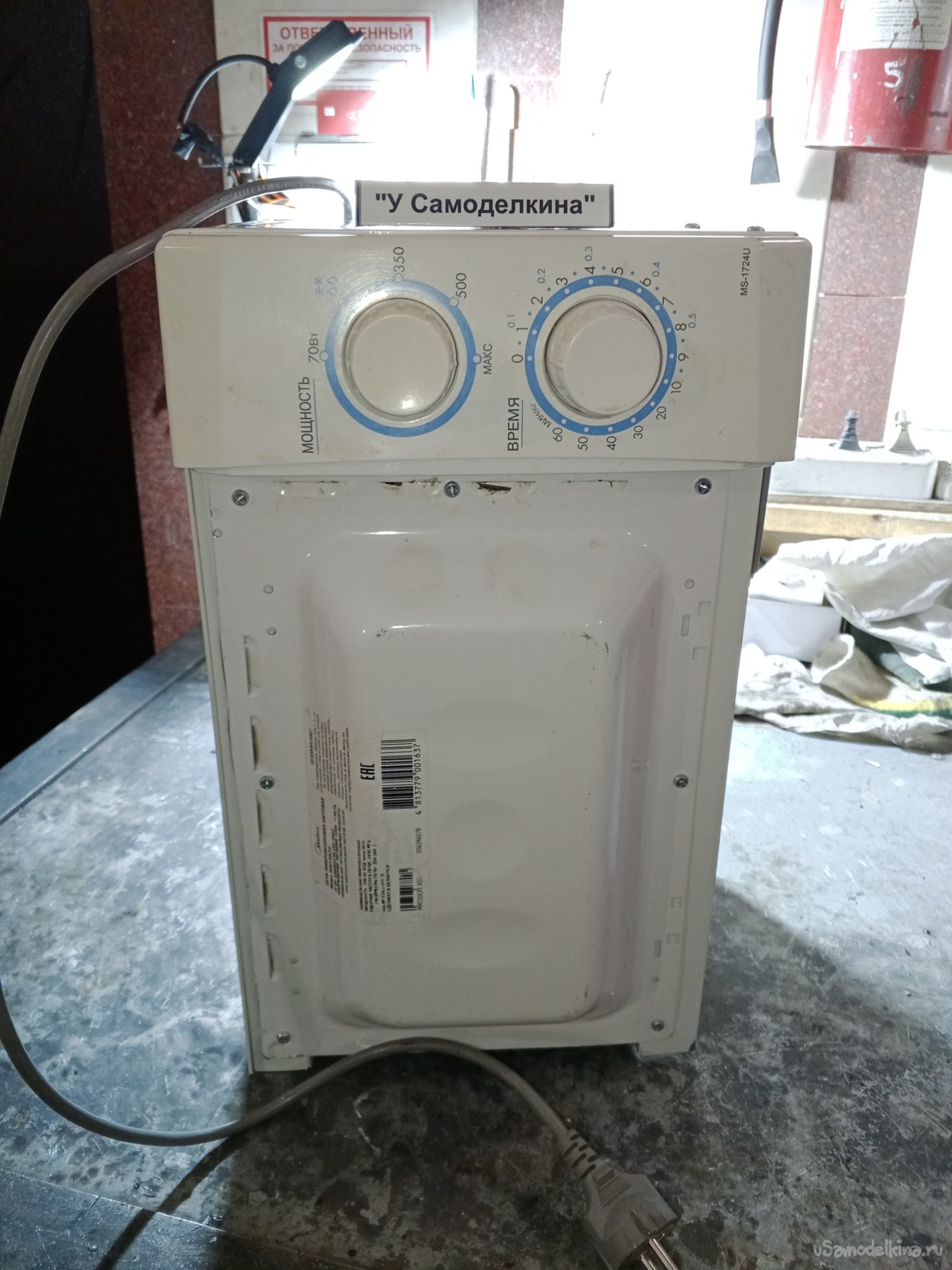

Из корпуса «донора» вырезал деталь, которая будет закрывать корпус – волновод со стороны бывшей дверки. Отрезал торцевые стенки внутреннего и внешнего корпуса. Когда закончил резать металл, установил на место магнетрон и протестил еще раз, на предмет его работоспособности. Установил новую стенку и защитную внешнюю. Ну вот, теоретически, можно было бы решить, что СВЧ «ПУШКА» готова и отчасти это было так, но практика показывала совсем другой результат….



ШАГ 4 Эксперименты.

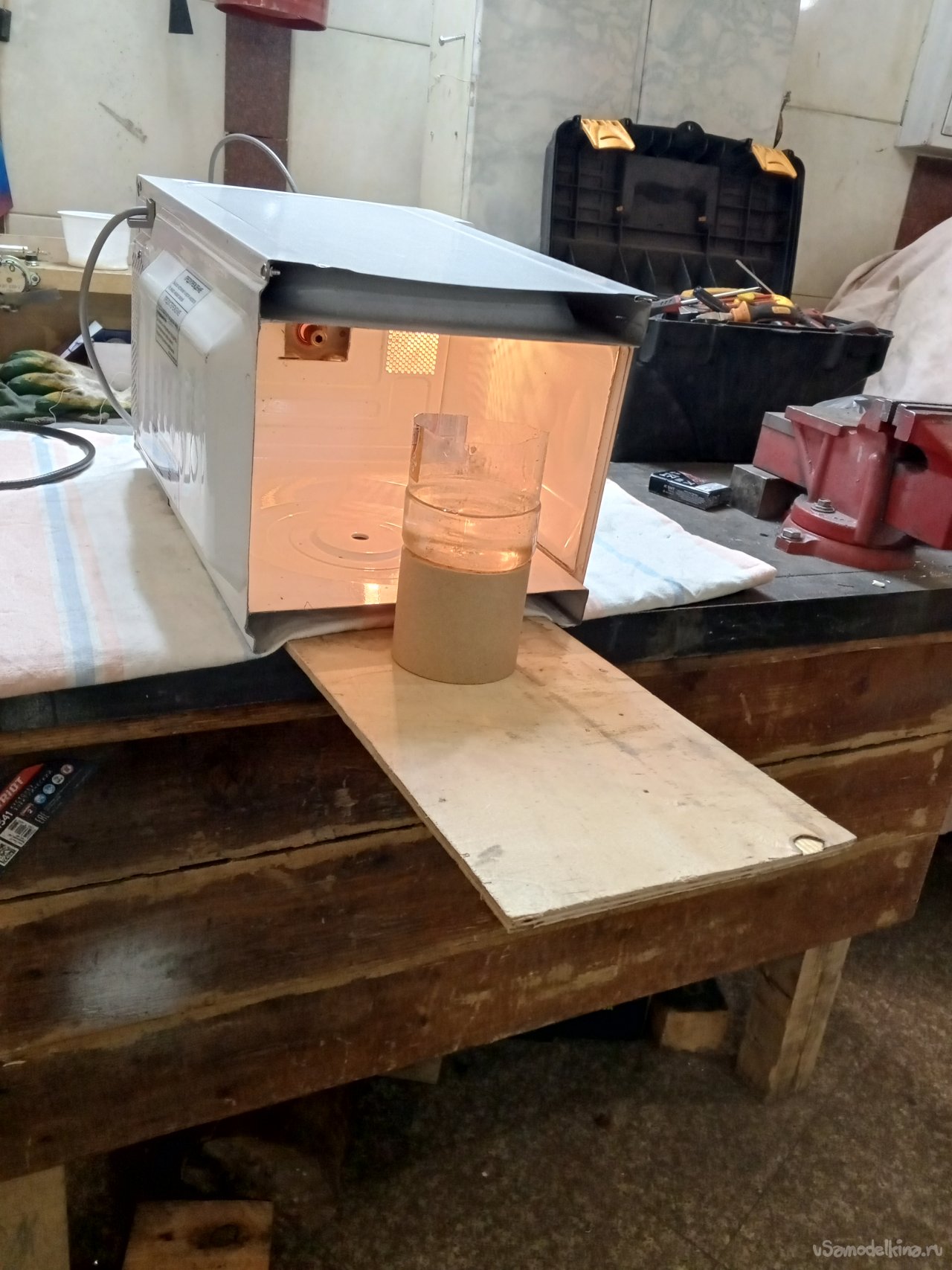

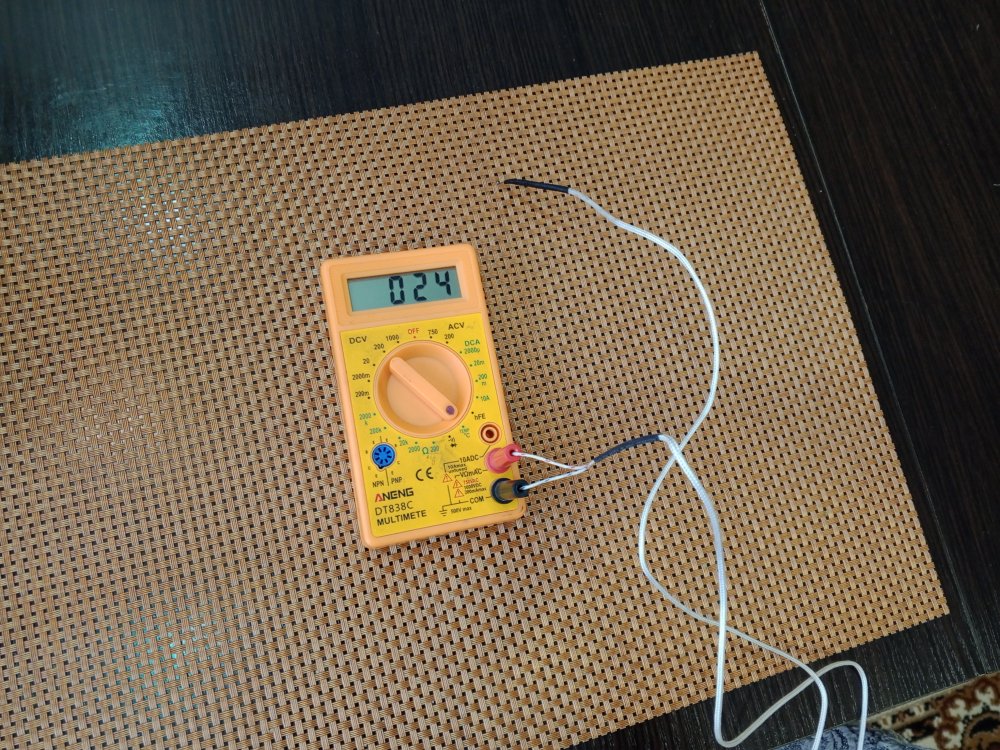

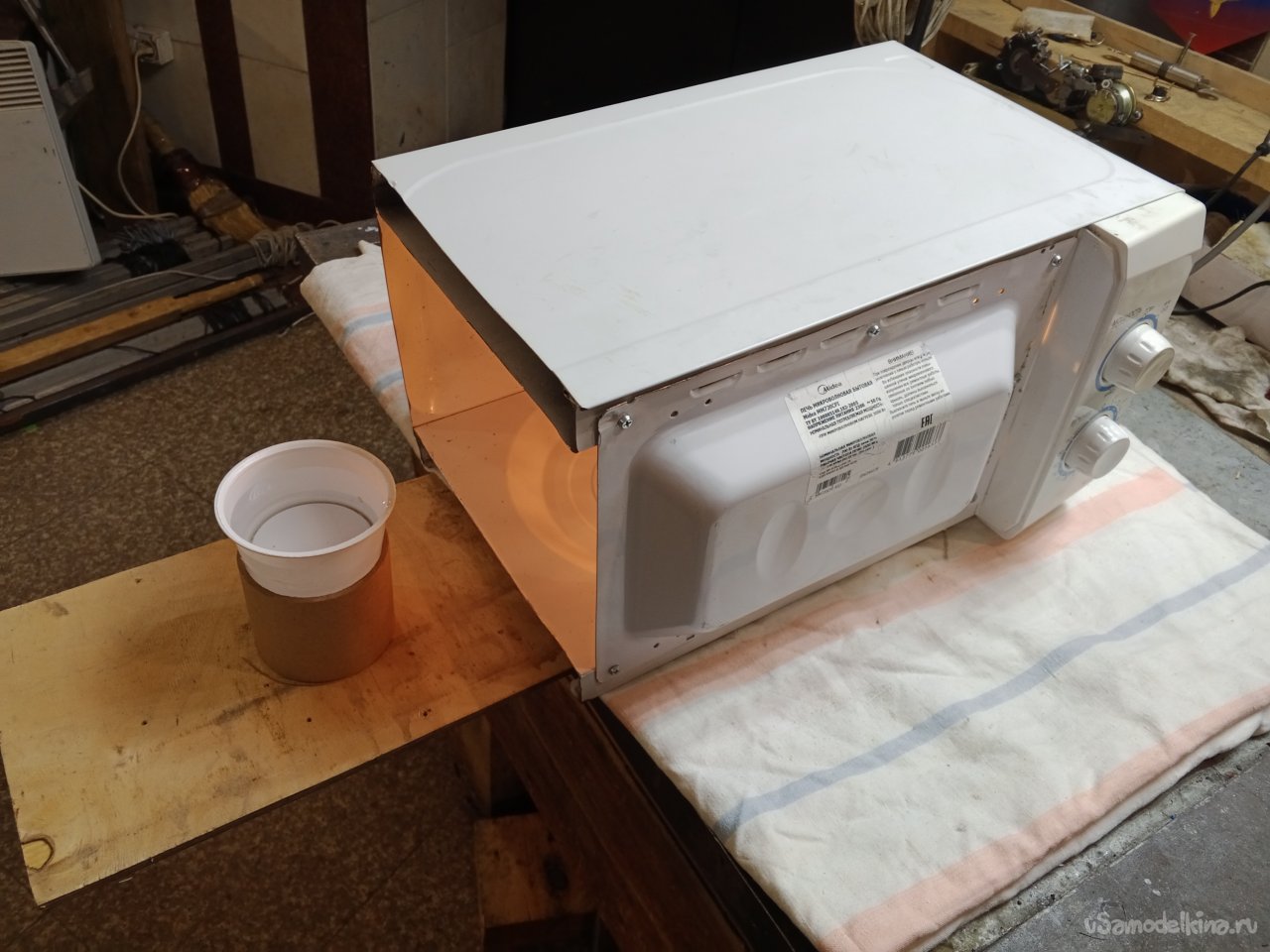

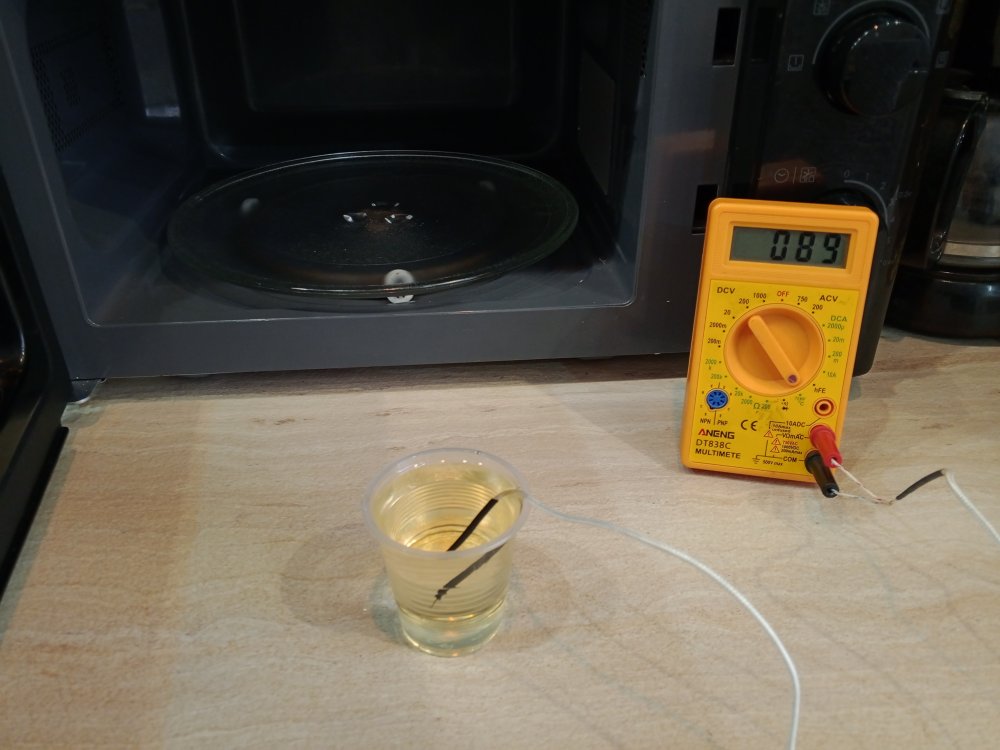

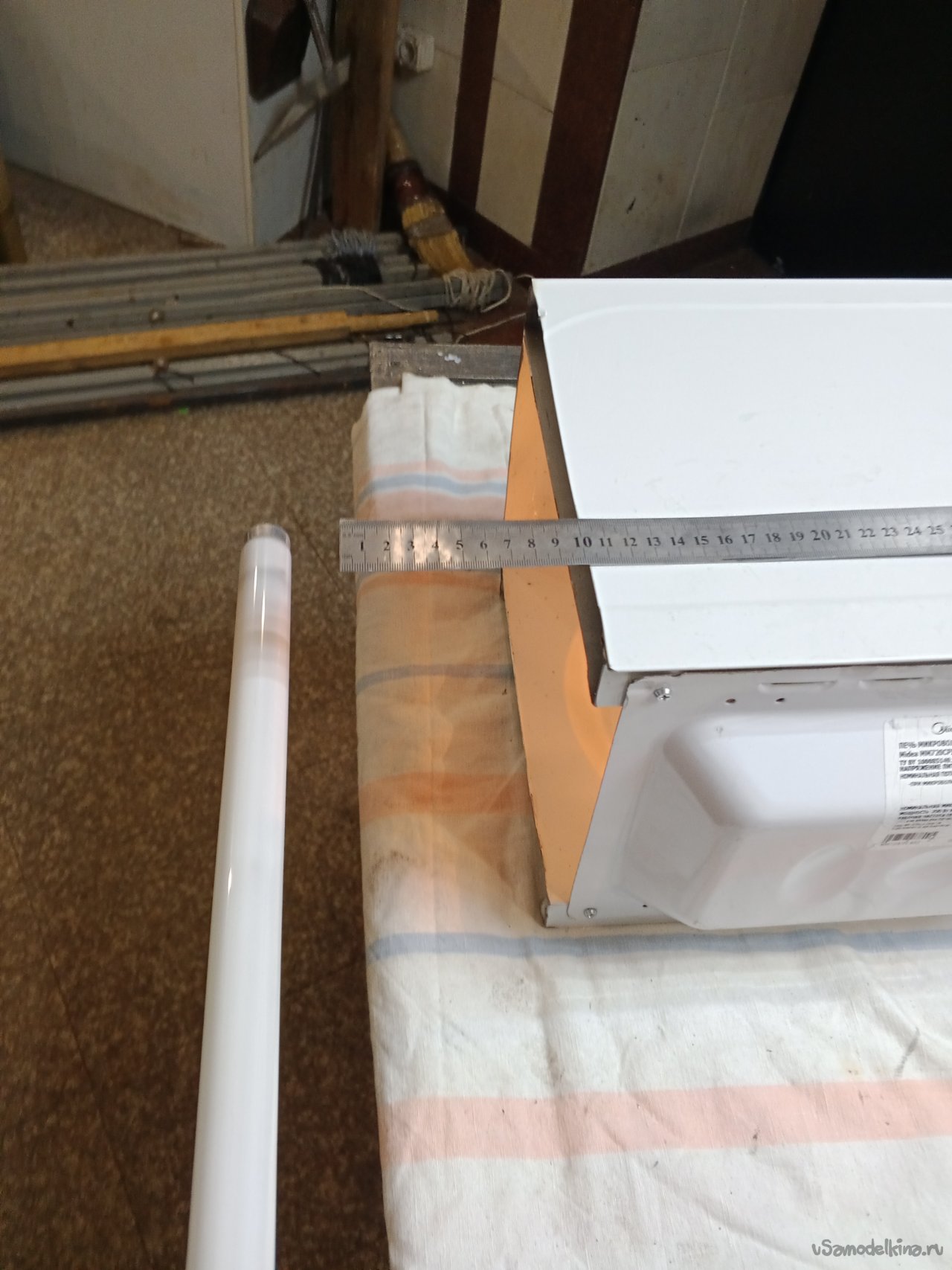

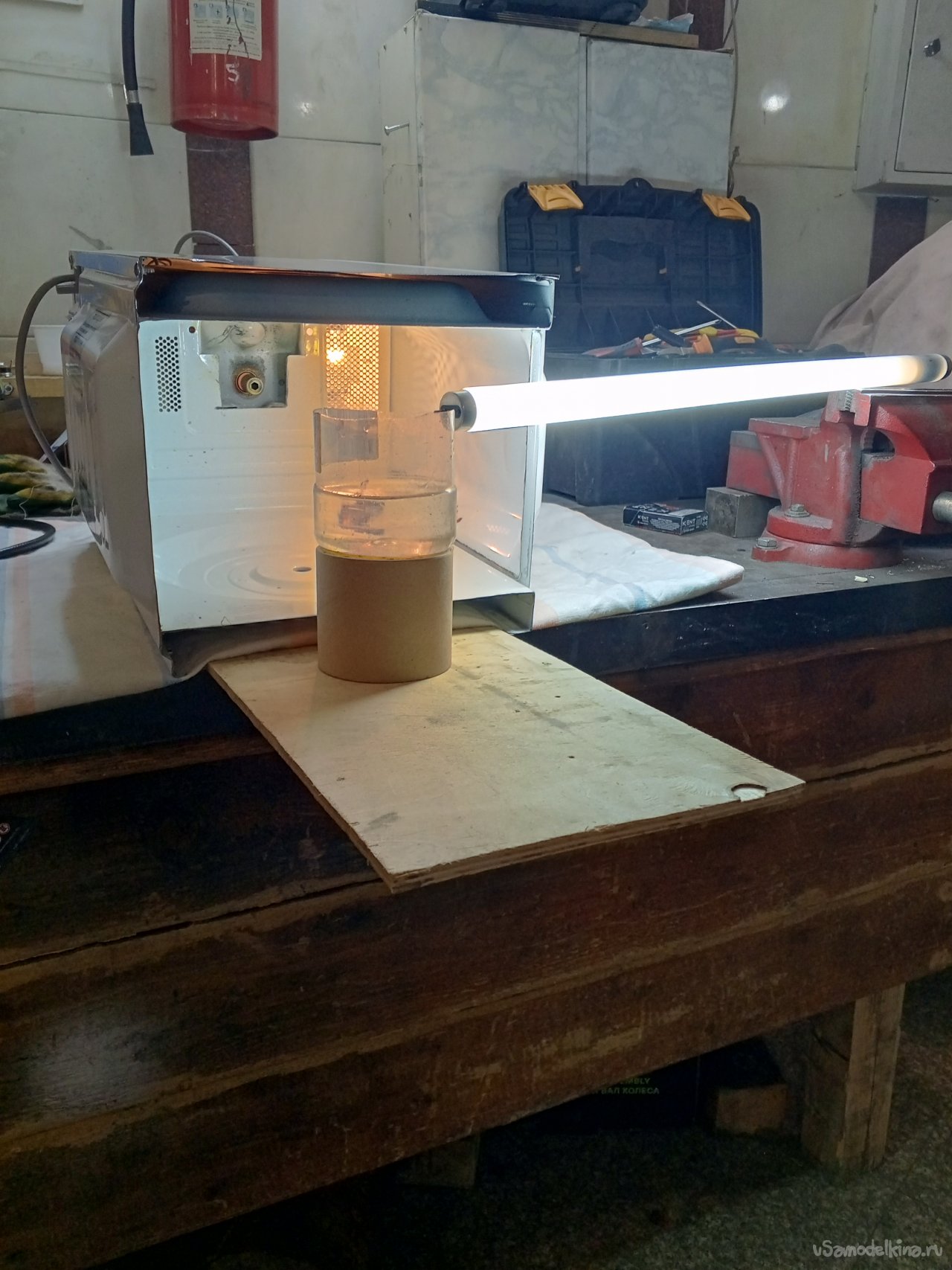

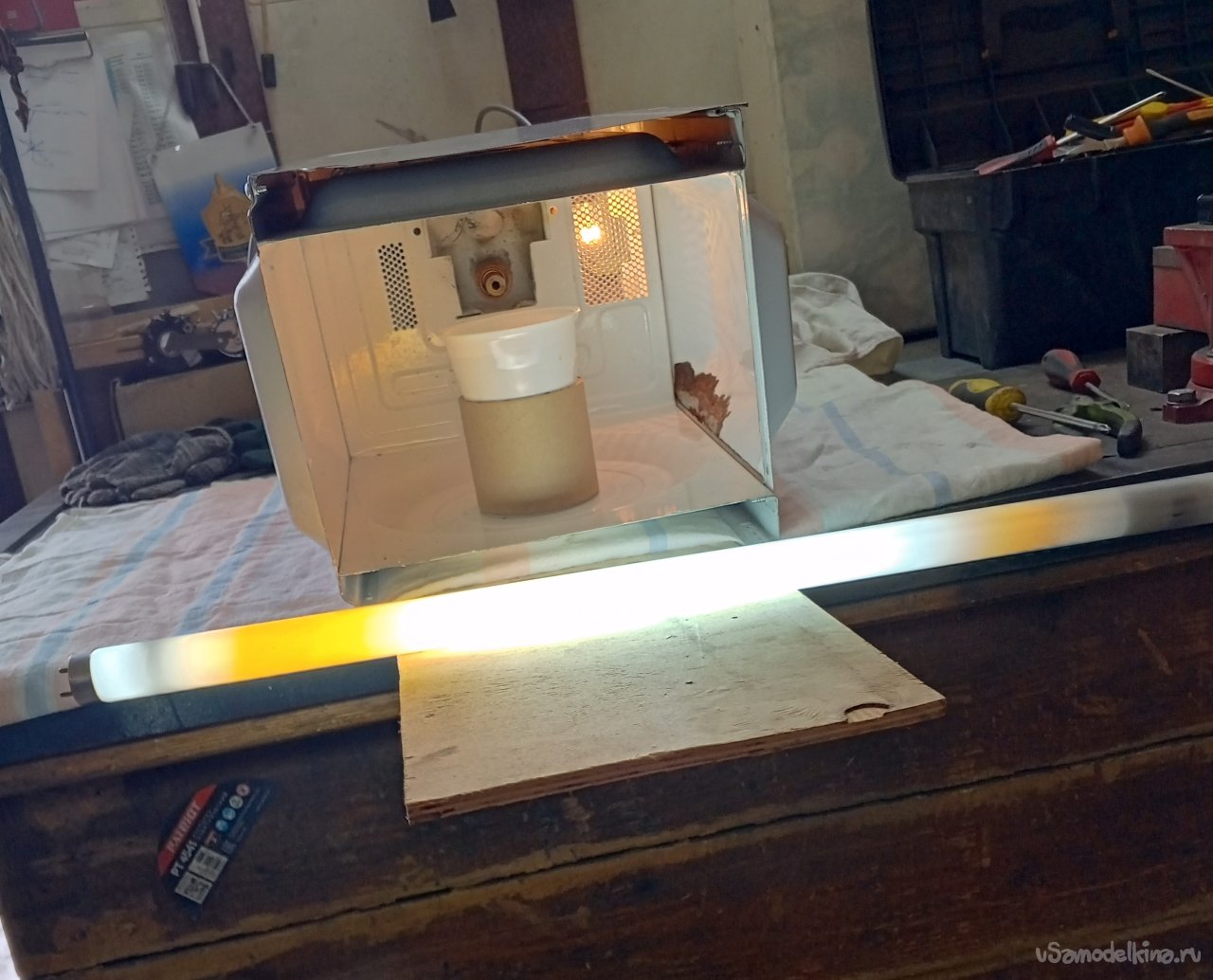

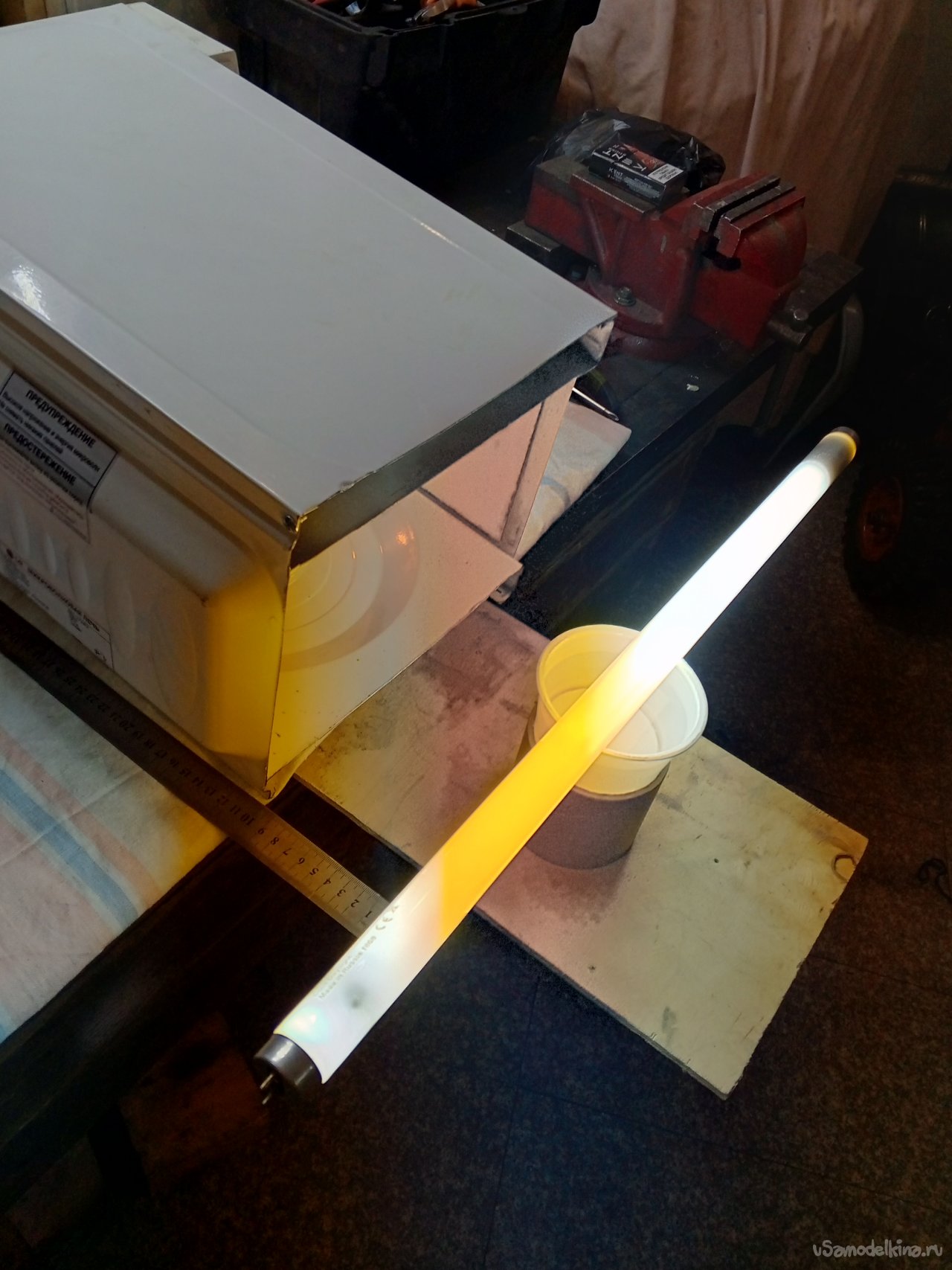

Экспериментировать с пушкой начал на простой воде, в надежде что будет закипать, но «чуда не произошло», далее 10 сантиметров от среза «волновода – корпуса», «пушка» не работала, этого я совсем не предполагал. Получается, что как только заканчивается металл, волны уходят в разные стороны и их мощности не хватает нагреть 100 грамм воды, выше 60^оС, даже размещая воду внутри, без одной экранирующей стенки происходит тоже самое, только нагрев чуть побольше. А при размещении воды дальше 10 -ти сантиметров, вообще ничего не происходит. Камера телефона, как и сам телефон работали, фото перед Вами. Телефонная связь не терялась, ФМ приемник проигрывал музыку. Wi-Fi работал. Соседи не прибегали. Тела у нас не жарились, глаза не лопались, все живы и здоровы. Что показывают и рассказывают на просторах интернета, полное несоответствие действительности. Предполагаю, что муравьи и мелкие насекомые вряд ли будут «жарится», так как очень малы и в них мало жидкости, а толстые личинки жуков, где ни будь в половых или стеновых досках, могут смертельно нагреться в теории, а может и «погреются себе на радость». Вывод я сделал такой, изделием можно пользоваться, только впритык к объекту нагрева и по времени это будет дольше, чем происходит нагрев, при штатных условиях работы микроволновки.



Шаг 5 Напоследок.

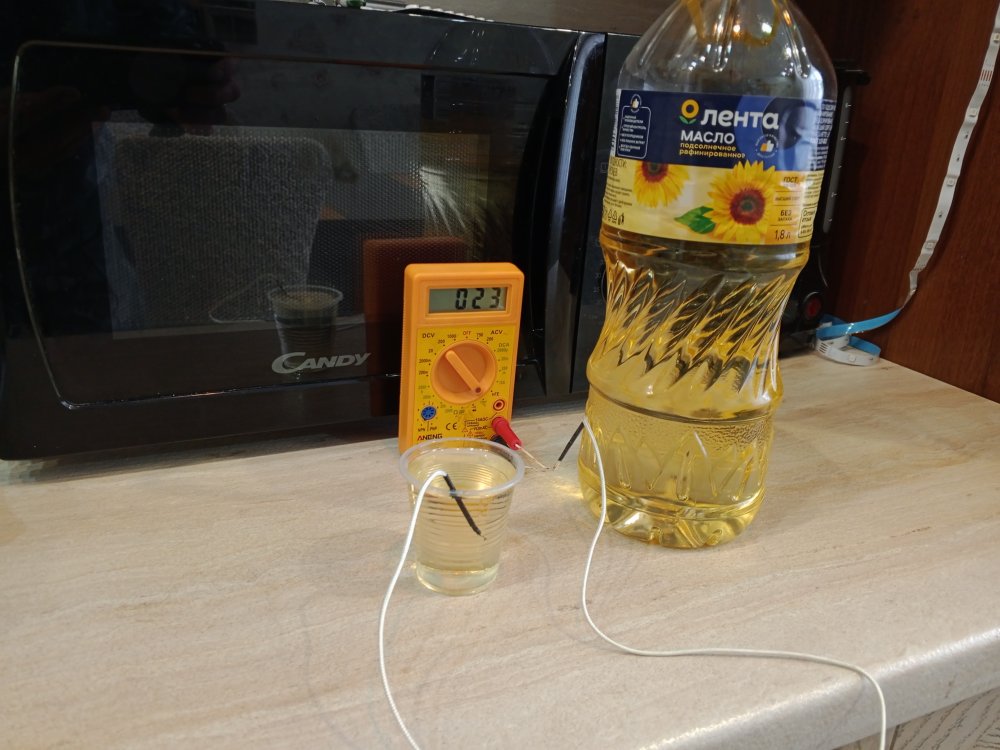

Вкратце «вся правда о микроволновках».

Постарался как можно подробнее описать мой эксперимент с микроволновкой. Ваши мнения очень хочу узнать и принять к сведению. Если что не так, поправьте меня.

 P.S.

Думаю, на этом не останавливаться. Наверное, можно «поиграться» с размерами волновода корпуса в сторону его уменьшения, но об этом в следующем материале. Скоро начнётся летний сезон, и я хочу еще поэкспериментировать с СВЧ пушкой в направлении борьбы с насекомыми.



УДАЧИ!!!
