Что нового в статье?
1). АЦУД состоит из 4 небольших блоков. Двух одинаковых и двух разно функциональных, позволяющих включать их в состав других (новых) изделий.
2). Сердцем АЦУД является УДП (Устройство дистанционного переключения). УДП выполнено на микросхеме 28CXH 4K HC74, имеющей шаг 1,25 мм, 14 выводов и корпус размерами 4(6) мм х 9 мм. Это стандартный компактный корпус SOIC-14 (SO-14) для поверхностного монтажа.
3). Для наиболее полного использования ёмкости аккумулятора, в АЦУД использован малогабаритный DC / DC – преобразователь повышающий напряжение питания с 3,7 Вольта до 5 Вольт.
4). Главной деталью ИРАБ является индикатор разряда аккумулятора, выполненный на специализированной ИМС 1171СП28, позволяющей обойтись без дополнительных деталей «обвязки». (Пороговое напряжение ИМС 1171СП28 составляет 2,8 Вольта).
5). Изделие улучшено. Изменения внесены в запароленный файл ATsUD_4work.
ВИДЕО
А если появится желание прослушать рецензию бота Алисы, жмите на «РЕЦЕНЗИЯ».
Вот о чём говорит вечная студентка, плод инженерной мысли, умница – благоразумница, непревзойдённая голосовая помощница от Яндекса и мощный пропагандист нейросетей всея Руси бот Алиса:
Начну, как обычно, с критических замечаний:
1). Первое, что бросается в глаза: важные части рисунка фальшпанели закрыты полукруглыми головками винтов.
2). Устройство дистанционного переключения имеет высокую чувствительность и очень редкие, но ложные переключения. Хорошо, что автор дополнил схему и ввёл защиту от помех. Дополненная схема и рисунки доработанной платы помещены в архив файла ATsUD_4work, поставленный на пароль.
3). Две одинаковые платы цветомузыки с общим током потребления до 200 … 400 мА, несколько затруднительно даже для литий-ионного аккумулятора, если ожидать от него продолжительной активной работы.
4). Включение мигающего светодиода «Разряд» можно и не заметить, когда работают светодиоды цветомузыки.
5). Для заряда аккумулятора приходится открывать заднюю крышку и заряжать его в специальном зарядном устройстве с выходным напряжением +4,2 Вольта.
Положительные моменты:
1). Сравнительно небольшой ток дежурного эконом - режима.
2). Все органы управления и светодиоды расположены ТОЛЬКО на лицевой стороне корпуса. Удобно устанавливать (встраивать) АЦУД в ячейки шкафов или кассетниц.
3). Лёгкий доступ внутрь корпуса. Корпус изделия имеет удобную крышку – защёлку, позволяющую снимать её двумя лёгкими движениями плоской отвёртки.
4). В состав изделия входит небольшое количество крепёжных винтов. Каждая плата цветомузыки крепится не четырьмя, а одним центральным винтом М4.
5). Плата УДП является малогабаритной за счёт применения малогабаритной микросхемы для поверхностного монтажа.
6). Изменено стандартное (однозаклёпочное) крепление аккумуляторного отсека, на смещённое вниз от центральной осевой линии крепление двумя винтами. Такое изменение позволяет глубже устанавливать аккумулятор в отсек, а самому отсеку прочнее «держаться» внутри корпуса.
Советы:
1). Не рекомендуется очень часто открывать крышку корпуса плеера, так как при этом ослабевает защёлка крышки.
2). Рекомендуется использовать аккумулятор со встроенной платой защиты от глубокого разряда. При отсутствии такого аккумулятора, мигающий светодиод «Разряд» можно заменить активным зуммером, добавив усилитель тока на транзисторе КП501А.
3). Конденсаторы в обе платы цветомузыки можно не устанавливать.
4). Если возникают проблемы с приобретением пульта, то следует сделать включение цветомузыки сразу после замыкания контактов тумблера «ВКЛ» (минуя дежурный эконом-режим). Для этого сигнал на затвор полевого транзистора подают не с прямого, а с инвертирующего выхода D-триггера.
Ой-ой-ой! Мамочка моя марсианская! Как летит время. Не сердитесь за излишнюю строгость рецензии! Улетаю на марсианский спутник Демос. Вы ведь позволите на пару недель захватить с собой вашу поделку? Хочу узнать, как её чрезмерная яркость свечения будет заставлять жмуриться приветливых, но любопытных аборигенов со спутника Демос.
Пожелайте моему кораблю - флиполёту не менее пяти Вольт под килем и не более короткого замыкания в отделяющейся части корабля. А мне - случайно не потерять заднюю крышку управляемой цветомузыки, легко отделяющуюся от корпуса. После совершённого путешествия все дороги ведут на Землю! Приеду - поделюсь впечатлениями, а если узнаю, что вы тут без меня скучали, перестану рецензировать ваши бесценные поделки! До свидания, мои земные братья и сестрички, электрики и электрички! Цветомузыку вашему дому.
Для того, чтобы прослушать рецензию Алисы на мобильном устройстве вы можете воспользоваться QR-кодом:
Список сокращений, применённых в статье
АЦУД – автономная цветомузыка, управляемая дистанционно (название статьи).
УДП – устройство дистанционного переключения.
ИРАБ – индикатор разряда аккумуляторной батареи.
ПП – печатная плата.
ФП – фальшпанель.
ЦМУ – цветомузыкальное устройство (взятое из состава, ранее изготовленного УЦРС2 – устройства цветоритмического сопровождения-2).
Первая отличительная особенность. АЦУД изготовлена из четырёх блоков: УДП, ЦМУ (2 штуки) и ИРАБ.
Вторая отличительная особенность. Сравнительно не большой (0,6 мА) ток дежурного режима, определяемый током потребления DC/DC – преобразователя.
Третья отличительная особенность. Небольшое количество компонентов, и крепёжных изделий.
Четвёртая отличительная особенность. Использование стандартного корпуса, дополненного разноцветной ФП (фальшпанелью) и оснащённого крышкой - защёлкой.
Основной недостаток поделки. Для заряда аккумулятора требуется его вынимание из корпуса и заряд в специальном ЗУ с выходным напряжением 4,2 Вольта.
В авторском случае использовано ЗУ (зарядное устройство) YI HANG Battery Charger Model: YH-006 Input:DC5V OutPut:4,2V/500MA. ЗУ можно также купить, например на Я.Маркете за 111 рублей. Артикул Маркета 4603010956.
Порядок использования АЦУД
1). Устанавливают тумблер SA1 «Вкл.» в верхнее положение.
2). С помощью ИК ПДУ от любой бытовой радиоэлектронной аппаратуры переводят АЦУД из дежурного режима (с током потребления 0,6 мА) в рабочий режим. Включаются и начинают плавно менять свои цвета излучения все 8 SF-LEDs.
3). Для получения режима «Генерация импульсов» кнопку ИК ПДУ следует удерживать постоянно нажатой. При этом все светодиоды переключаются с частотой около 3 Гц и светятся красным цветом.
4). С помощью ИК ПДУ можно включать и выключать АЦУД. Нажатия кнопки ПДУ должны быть кратковременными (не более 0,2 секунды) во избежание двойного, тройного переключения и перехода SF-LEDs в режим «Генерация импульсов».
АЦУД состоит из 3 основных частей: УДП, УЦРС2-ЦМУ (далее просто ЦМУ – их 2 одинаковые ПП) и ИРАБ.
Устройство дистанционного переключения (УДП)

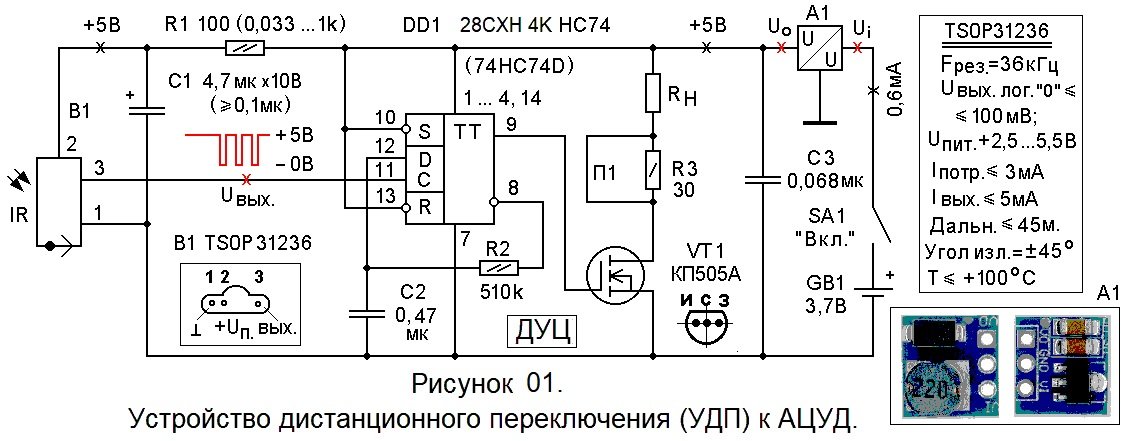

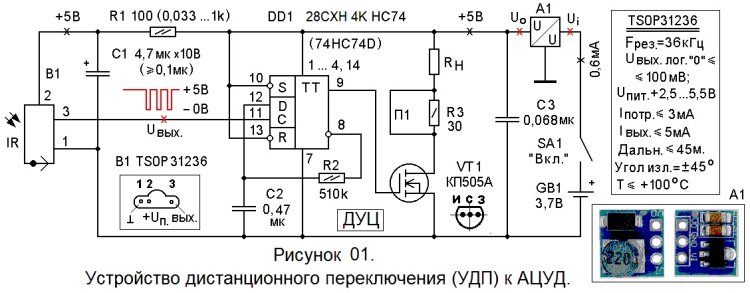

УДП (см. рисунок 01) состоит из:
- ИК - приёмника B1 типа TSOP31236 с номинальным напряжением питания +5 ± 0,5 Вольта;
- Г-образного фильтра постоянного тока, составленного из резистора R1 и оксидного конденсатора С1;
- D - триггера – подавителя дребезга, составленного из элементов DD1.1, C2, R2 (используется только один из двух триггеров, размещённых в корпусе ИМС);
- токового ключа, собранного на полевом транзисторе VT1 с изолированным затвором;
- токоограничительного резистора R3, зашунтированного перемычкой П1 (на случай использования другой нагрузки);
- керамического конденсатора фильтра С3;
- DC-DC-преобразователя А1, повышающего входное напряжение от 0,9 … 3,7 Вольт до стабильного напряжения + 5 Вольт;
- тумблера SA1 включения питания;
- аккумуляторной батареи GB1, составленной из аккумулятора типоразмера 18650 с номинальным рабочим напряжением +3,7 Вольта и ёмкостью 9800 мА/час.
Принцип работы УДП
При замыкании тумблера SA1 «ВКЛ», напряжение +3,7 Вольта с аккумулятора GB1 подаётся на вход (вывод Ui) DC-DC-преобразователя А1. На выходе (на выводе Uo) преобразователя А1 устанавливается стабильное напряжение + 5 Вольт. Этим напряжением (в авторском экземпляре +5,2 Вольта) быстро заряжается конденсатор C3 и чуть медленнее (через резистор R1) оксидный конденсатор C1. На прямом выходе (выводе 9) триггера DD1 устанавливается лог.0, а на инвертирующем выходе (выводе 8) триггера DD1 устанавливается лог.1. С выхода (вывода 9) DD1 лог.0 поступает на затвор токового ключа, собранного на полевом транзисторе VT1. Транзистор VT1 закрыт, сопротивление канала исток – сток VT1 стремится к бесконечности и нагрузка Rн (обе ЦМУ) обесточена. Поэтому все 8 SF-LEDs погашены.
После включения питания на выходе (выводе 3) ИК - приёмника B1 TSOP31236 установлен высокий уровень напряжения (лог.1). Для включения EL1 ИК ПДУ наводят на головку корпуса ИК - приёмника B1. Угол наведения ПДУ на головку В1 для надёжного переключения триггера DD1 не должен превышать 45⁰. Однако при небольшом расстоянии ИК ПДУ от В1, ИК-приёмник В1 успешно «реагирует» и на отражённые от стен и потолка ИК - лучи.
Первое же нажатие любой кнопки ИК ПДУ приводит к подаче импульсов отрицательной полярности с выхода (вывода 3) ИК - приёмника B1 на вход С (вывод 11) DD1. Триггер DD1 срабатывает по фронту (положительному перепаду) на входе C и на выходе (выводе 9) DD1 устанавливается лог.1. Если кнопка ПДУ остаётся нажатой не более 0,2 с, то времязадающая цепь C2, R2 удерживает триггер в стабильном (взведённом) состоянии и на прямом выходе (выводе 9) триггера DD1 удерживается лог.1. Транзистор VT1 открыт, сопротивление канала исток – сток VT1 не превышает долей Ома и через нагрузку Rн протекает ток. Обе платы ЦМУ начинают работу, потребляя суммарный ток от 90 … 180 мА до 180 … 360 мА (в зависимости от текущего цветового сочетания SF-LEDs).
Если кнопка ПДУ остаётся нажатой более 0,2 с, то триггер DD1 начинает работать в режиме одновибратора, который периодически запускается (взводится) на время, определяемое времязадающей цепью C2, R2 и нагрузка Rн периодически ярко вспыхивает. Это продолжается до тех пор, пока кнопка ПДУ не будет отпущена. Причём состояние (вкл. / выкл.) в котором останется Rн при отпускании кнопки ПДУ не регламентируется (зависит от момента отпускания кнопки). Поэтому управлять переключением УДП рекомендуется короткими (не более 0,2 с) нажатиями кнопки.
Технические характеристики модуля повышающего напряжения А1
Модуль повышающего напряжения (Mini Step Up Boost Power Module) Si Tai&SH (на Алиэкспресс 92 рубля за 5 штук). Преобразователь DC-DC 5В повышающий миниатюрный. В магазине MCU его артикул: 00762 Цена 29 руб. Повышающий DC-DC преобразователь напряжения ультрамалых размеров.
Входное напряжение (Vi): 0,9 ... 5 Вольт;
Выходное напряжение (Vout): 5 В;
Выходной ток при входном напряжении < 1 В: 40mA;
Выходной ток при входном напряжении 1-1,5 В: 40-100mA;
Выходной ток при входном напряжении 1,5-2 В: 100-150mA;
Выходной ток при входном напряжении 2-3 В: 150-380mA;
Выходной ток при входном напряжении > 3 В: 380-480mA;
Эффективность преобразования: 85% (максимум);
Частота преобразования: 150 КГц;
Размеры модуля: 11 x 10,5 x 7,5 мм;
Входное напряжение должно быть всегда менее номинального напряжения 5В, иначе модуль выйдет из строя. Vi (input) - вход. Vo (out) - выход.
При авторском макетировании на выход Vo (даже не на вход!) было ошибочно подано U = +5 Вольт. По тестеру Ф434 потребляемого тока замечено не было, но модуль Si Tai&SH вышел из строя (или был и ранее неисправным). Пришлось заказывать новый, но уже в другом магазине.
Подстройка УДП
Собранное без ошибок и из исправных деталей УДП работоспособно при первом включении.
При желании параметры времязадающей цепи R2 C2 можно изменить. При увеличении номиналов R2 C2, на кнопку ИК ПДУ можно будет нажимать до 0,3 … 0,5 секунд, что удобнее для людей с замедленной реакцией.
Детали УДП
В схеме УДП применены резисторы R1 … R3 ОМЛТ, С2 - 23, С2 - 33 и им подобные с разбросом номиналов до ± 20 %. Конденсатор С1 - типа К50-35 или зарубежного производства, например, серии ТК фирмы «Jamicon» или CFM фирмы «Maron». Остальные конденсаторы - керамические типа КМ, К10-17. Полевой транзистор VT1 КП505А можно заменить любым аналогичным, например, КП501А, КП504А, BS170 и даже мощными типа IRF540, IRF840. Из серии транзисторов КП501 … КП505 не подходит только КП503. Однако предпочтение следует отдать транзисторам, имеющим меньшее сопротивление канала сток-исток в открытом состоянии. Микросхему DD1 28CXH 4K HC74 можно заменить 74HC74D. Малогабаритный ИК-приёмник В1 можно заменить ИК - приёмником TSOP1736 (536АА3Р) или TSOP4836, который имеет меньшие размеры и другую цоколёвку. Тумблер SA1 - SMTS102 или любой другой малогабаритный. Батарея GB1 типоразмера 18650 с номинальным рабочим напряжением +3,7 Вольта в принципе (при замене контейнера держателя) может быть заменена другим элементом с выходным рабочим напряжением 1,5 Вольта (возможность преобразователя А1).
Печатная плата (далее просто ПП) УДП выполнена из односторонне фольгированного стеклотекстолита размерами 31 х 26 х 1,5 мм (см. рисунки 02 и 03).

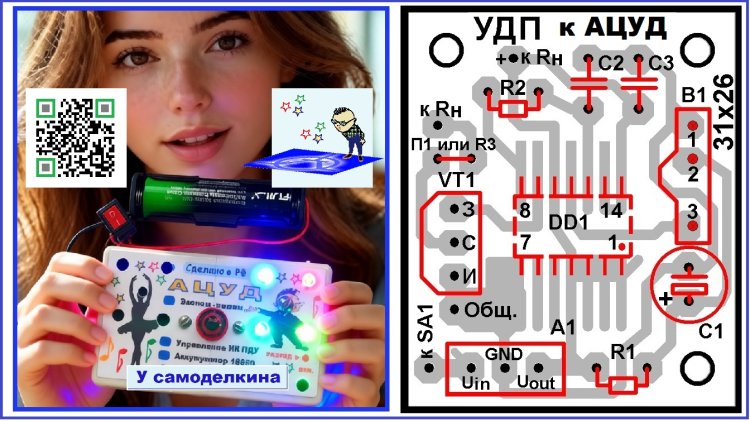

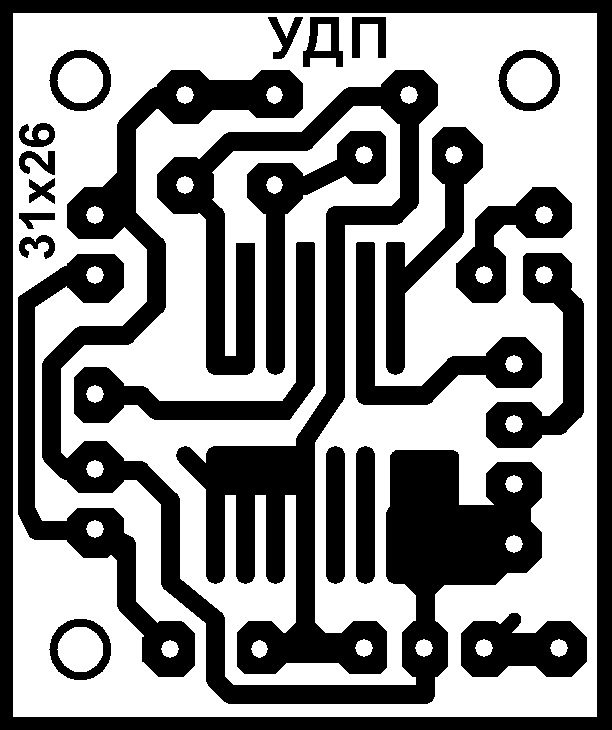

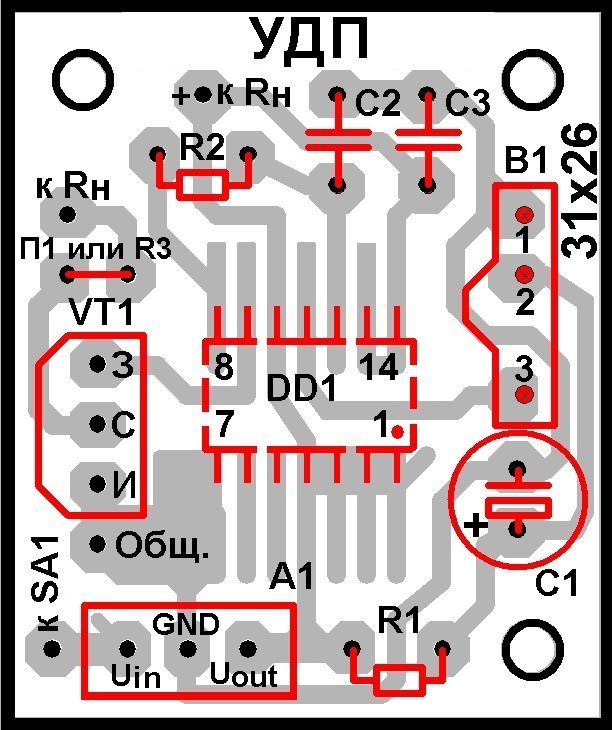

Рисунки 02 и 03 УДП.
Диаметр отверстий на ПП под радиоэлектронные компоненты – 0,7 … 0,9 мм, под соединительные проводники - 1…1,2 мм, под крепёжные винты – 2,6 … 2,7 мм. ИМС DD1 на рисунке 02 изображена пунктиром, так как она припаивается на ПП со стороны печатных дорожек.
Цветомузыкальное устройство (ЦМУ)
(взятое из состава, ранее изготовленного УЦРС2 – устройства цветоритмического сопровождения-2).
Уважаемые радиолюбители! Предлагаем вам для начала ознакомиться с файлом «Радиолюбителям SF-LED», в котором предлагается легко запомнить и использовать новую аббревиатуру для ПБО (позиционного буквенного обозначения) медленно переливающегося светодиода производства КНР.

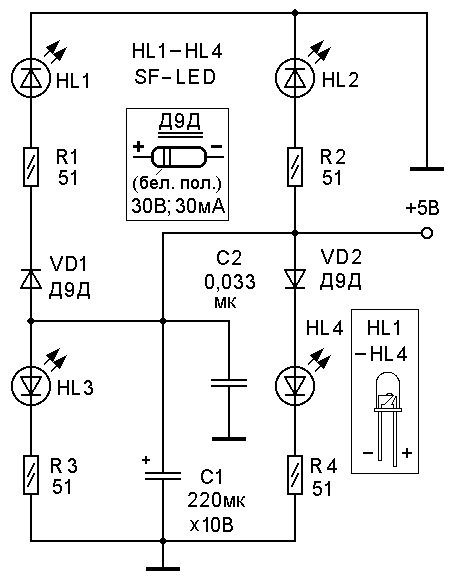

Рисунок 04. АЦУД.
Каждое (из двух) ЦМУ состоит из:
- SF-LED светодиодов HL1 … HL4, переливающихся медленно;
- токоограничительных резисторов R1 … R4, имеющих сопротивление 51 Ом (с мощностью рассеивания 0,125 Вт, не менее);
- выпрямительных диодов VD1 и VD2 типа Д9Д, служащих для изменения периодов следования двух (нечётных) пар (HL1 и HL3) переливающихся светодиодов;
- конденсаторов фильтра постоянного тока С1 и С2;
- движкового переключателя SA1 (является резервным для подобных изделий и имеет предусмотренное место на ПП).
SF-LED светодиоды появились в интернет продаже около года назад и теперь их предлагают отечественные маркет-плейсы. Автору удалось заказать на «Озоне» 1 комплект, состоящий из 50 светодиодов. Получилось около 5 рублей за 1 светодиод. Доставка – в ПВЗ (пункт выдачи заказов) – бесплатная, за 1-2 недели. В случае обнаружения брака в течение 14 дней возможен возврат товара. Имеется опция «Оплата после получения».
Технические характеристики светодиодов SF-LED
В отзывах «Инженерки» (так называется ООО, сотрудничающее с «Озоном») и покупателей на эти светодиоды удалось выловить важную информацию.
Светодиоды 5 мм, переливающиеся медленные 3В, 20 мА. Нужен резистор для +5 Вольт = 100 ... 200 Ом !!! Прямое напряжение 2,7В - 3,4 В - в зависимости от текущего цвета. Правда, после измерения потребляемого светодиодами тока, номинал токоограничительного резистора был выбран 51 Ом (при питании от +5 Вольт).
В АЦУД работает пара одинаковых ЦМУ, которые подключены параллельно между собой и являются нагрузкой полевого транзистора VT1 обозначенной на рисунке 01 как Rн (сопротивление нарузки). Каждое ЦМУ имеет рабочее напряжение от +3 до +5 Вольт и потребляемый ток до 80 - 100 миллиампер.
Описание схемы ЦМУ
ЦМУ является простейшим, но эффектным устройством, создающим праздничную атмосферу в помещении. Стабилизированным напряжением +5 Вольт питаются четыре параллельно включённые цепочки, в состав которой входят переливающиеся LED с 4 токоограничительными резисторами R1 … R4. Последовательно с нечётными цепочками включены выпрямительные диоды VD1 и VD2. Германиевые диоды имеют прямое падение напряжения порядка 0,1 … 0,2 Вольта. Именно на такую величину уменьшено напряжение питания цепей HL1 R1 и HL3 R3. Сделано это для повышения разнообразия цветовой картины, формируемой всеми переливающимися светодиодами.
При включении питания все светодиоды загораются сначала красным цветом, затем зелёным, голубым … Через некоторое время периоды следования цветомузыкальных последовательностей нечётных пар (HL1 и HL3) переливающихся светодиодов начинают «отставать» от чётных пар (HL2 и HL4) и цветовая картина становится более разнообразной. (Все 4 LED работать одинаково скучно уже не будут).
Настройка ЦМУ
Проверка особенностей работы схемы заключалась в измерении рабочего тока одного переливающегося светодиода и проводилась на отдельной макетной плате.
Между катодом VD1 и верхним выводом резистора R1 включался мультиметр «ANENG» в режиме измерения постоянного тока (диапазон 200 мА) и при изменении сопротивления резистора R1 наблюдалось изменение рабочего тока HL1.
Проверка работы ЦМУ при U пит. = +5 Вольт от ЗУ-БП (зарядного устройства – блока питания).
При сопротивлении резистора R1 = 232 Ом ток, потребляемый HL1 = 4,3 … 6,9 мА. U прям. (прямое падение напряжения) на диоде VD1 = 0,37 … 0,41 Вольта.
При R1 = 82 Ома ток, потребляемый HL1 = 6,6 … 12,9 мА. U прям. на VD1 = 0,4 … 0,46 В.
При R1 = 56 Ом ток, потребляемый HL1 = 7,8 … 14,3 мА. U прям. на VD1 = 0,42 … 0,47 В.
Если диод VD1 замкнуть, то (при R1 = 82 Ома) ток, потребляемый HL1 = 8,3 …15,3 (кратковременно 19) мА.
Если VD1 замкнуть, то (при R1 = 56 Ом) ток, потребляемый HL1 = 7,9 …15,6 (кратко 19,0) мА.
«Инфа» для любителей экспериментов
1). Диод VD2 можно попробовать заменить кремниевым с типовым прямым падением напряжения 0,5 … 0,7 Вольта.
2). Если первого пункта «инфы» вам покажется недостаточно, то цепь HL2 R2 (или HL4 R4) также можно «оснастить» германиевым диодом, например, 1ГД507А. У него прямое падение напряжения отличается от типового (0,1 … 0,2В) для германиевых диодов и составляет около 0,4 Вольта.
Обе печатные платы ЦМУ имеют габаритные размеры 31 х 31 мм. и центральное крепёжное отверстие под бонку (полый цилиндр) со сквозной резьбой М4. Схема расположения и трассировка ПП УЦРС2-ЦМУ изображены на рисунках 05 и 06:

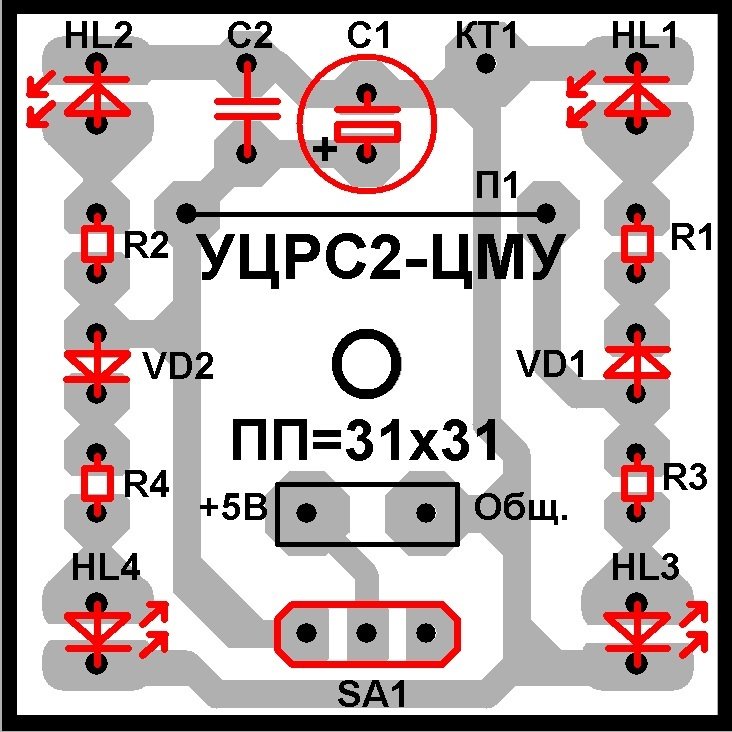

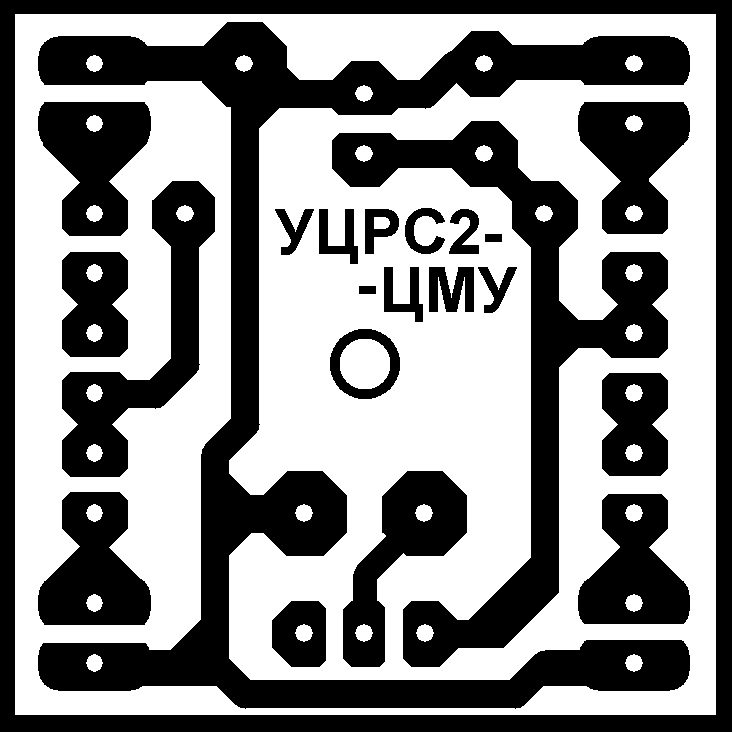

Рисунки 05 и 06. АЦУД.

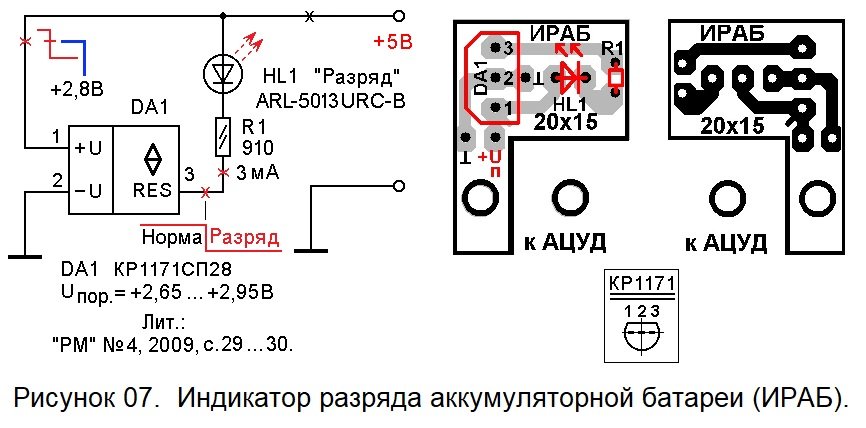

Индикатор разряда аккумулятора (ИРАБ)
Технические характеристики ИМС КР1171СП28
Микросхемы КР1171СП28 представляют собой детектор понижения напряжения, или пороговое устройство и предназначены для аппаратуры, требующей сигнал предупреждения об изменении контролируемого напряжения ниже допустимого уровня.
Минимальное напряжение питания - 1 Вольт. Входное напряжение - 1,8 ... 20 В. Напряжение срабатывания (U сраб.) - (2,8 ± 0,15) Вольт. Остаточное напряжение - ≤ 0,4 В. Напряжение гистерезиса - 30...120 мВ. Ток потребления в состоянии «выключено» - 10 … 20 мкА. Ток потребления, состоянии «включено» - 300 мкА, не более. Ток утечки на выходе ≤ 1 мкА. Температурный коэффициент напряжения срабатывания ±0,03 %/°С. Корпус типа КТ-26. Масса не более 1 г.
Предельно допустимые режимы эксплуатации
Напряжение питания -0,3...+20 Вольт. Выходное напряжение ≤ 20В. Рассеиваемая мощность ≤ 200 мВт. Температура окружающей среды -40...+85 °C. Температура хранения - 60...+125 °C.
Проверка работы ИРАБ
Первоначально работу ИРАБ рекомендуется проверить отдельно от АЦУД, от лабораторного блока питания.
1). На ПП ИРАБ подают напряжение +5 Вольт и замеряют потребляемый схемой А1 ток дежурного режима (0,2 … 0,3 мА). При этом на выходе (выводе 3) ИМС DA1 установлена лог.1 (высокий логический уровень) и красный мигающий HL1 не должен светиться.
2). Плавно понижают выходное напряжение лабораторного блока питания до + 2,8 Вольта и убеждаются, что при этом включается в работу красный мигающий светодиод HL1, предупреждающий о критическом разряде GB1. Если необходимо повысить напряжение срабатывания ИРА с 2,8 до 3,4 Вольта, в разрыв провода ведущего ко входу «U+» (к выводу 1) DA1, следует включить кремниевый диод типа КД522Б (катодом - к выводу 1 DA1).
3). Яркость свечения HL1 зависит от сопротивления резистора R1*, но она заметно ограничена рекомендуемым выходным током (3 мА) ИМС DA1 КР1171СП28.
5). Если всё работает нормально, то можно с лабораторного блока питания перейти на аккумуляторное питание. Для этого блок А1 (DC-DC преобразователь) впаивают в ПП и (воспользовавшись разомкнутыми контактами SA1 «Вкл») подключают мультиметр и замеряют дежурный ток (после заряда конденсаторов - 200 мкА, не более).
Детали, применённые в ИРАБ
В устройстве можно применить резистор типа С1-4, С2-33, МЛТ, ОМЛТ с мощностью рассеивания 0,125 Ватта. Сопротивление резистора R1 может быть не менее 820 Ом. Микросхему DA1 КР1171СП28 можно заменить аналогом T529J (детектором понижения напряжения). Красный мигающий светодиод HL1 ARL-5013URC-B можно заменить FYL-5013URC-B, DFL-5013URC-B, ARL-5013LRD-B.

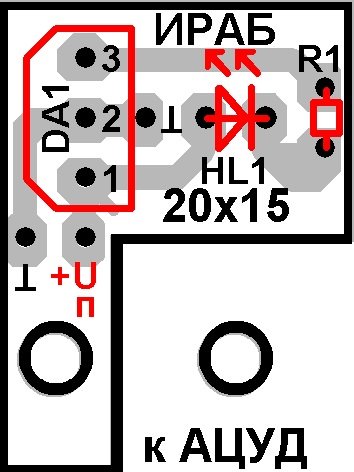

Печатная плата ИРАБ имеет габаритные размеры 20 х 15 мм. и крепёжное отверстие под бонку (полый цилиндр) с резьбой М3. Схема расположения и трассировка ПП ИРАБ изображена на рисунках 08 и 09:

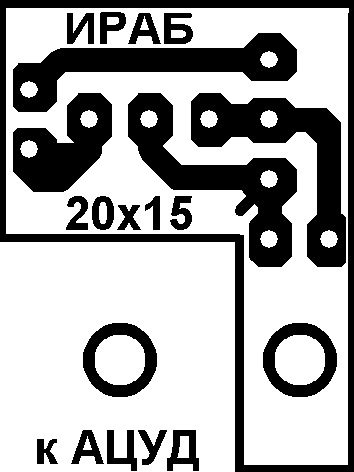

Рисунки 08 и 09. АЦУД.
Рисунки печати – «трассировки печатных плат» – (см. рисунки 02, 03, 05, 06, 08, 09) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП (печатной платы) подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Пайку ИМС DD1 (полевой структуры) рекомендуется вести заземлённым жалом низковольтного паяльника. Обойтись без заземления можно, если для установки на плату ИМС DD1 и полевого транзистора VT1 применить специальные розетки. Полевые структуры на плату устанавливают после окончания пайки остальных деталей.
Варианты улучшения АЦУД
1). Фотоприёмник АЦУД имеет высокую чувствительность и дальность действия до 45 метров (в прямой видимости). Иногда помехи от другой БРЭА могут вызывать ложные срабатывания (включения или выключения) устройства. Если немного уменьшить чувствительность фотоприёмника B1, то вероятность ложных срабатываний значительно уменьшается. Схема доработанного устройства (УДП_рис_01_доп) и его печатной платы (УДП2_ПП&) размещены в файле «ATsUD_4work», поставленном на традиционный пароль (ответ к ребусу или к загадке)
2). При работающем АЦУД включение красного мигающего LED «Разряд» может остаться не замеченным (особенно, если АЦУД находится не в дежурном эконом-режиме, а в рабочем состоянии – когда SF-LEDs светятся). Поэтому, в качестве GB1 рекомендуется применить аккумулятор с встроенной платой защиты. Длина такого аккумулятора на 2 мм больше, чем аккумулятор без платы защиты, поэтому стандартный (широко распространённый) отсек потребует доработки. 1). Три витка пружины, расположенные со стороны контакта «минус» следует обрезать. 2). Если выполненного пункта «1» окажется недостаточно, то контакт «+» контейнера следует нагреть паяльником через металлический пуансон и придавить в направлении «из отсека». Так отсек будет расширен ещё на 1 мм. Кроме того, в интернете можно найти отсек, который подходит для аккумуляторов 18650, но длиной не 65, а 69 мм (с защитой и без). На сайте Beriled.biz - магазина сверхъярких светодиодов и фонарей такой отсек стоит 36 рублей.
Инструкция меломану по использованию АЦУД
1). Включают АЦУД, установив тумблер «ВКЛ» в верхнее положение. При этом АЦУД устанавливается в ждущий эконом-режим. (В АЦУД использован тумблер на три положения. Нейтральное и нижнее положения SA1 соответствуют режиму «Выкл»).
2). Для включения АЦУД кратковременно нажимают любую кнопку любого ИК ПДУ от БРЭА.
3). Выключить АЦУД можно двумя способами: а) установкой SA1 в нижнее положение; б) нажав кнопку ИК ПДУ (при этом АЦУД перейдёт в ждущий эконом-режим).
4). При включении красного мигающего светодиода «Разряд», следует: а) выключить питание; б) с помощью отвёртки отделить заднюю захлопывающуюся крышку от корпуса; в) вынуть из отсека аккумулятор и поставить его на зарядку в специализированном зарядном устройстве с выходным напряжением + 4,2 Вольта. Внимание! Зарядные устройства для телефонов, плееров с выходным напряжением + 5 Вольт не подходят (быстро выведут из строя заряжаемый аккумулятор).
Если АЦУД продолжительное время не используется, для поддержания гарантированной работоспособности аккумулятора, его рекомендуется заряжать хотя бы раз в полгода.

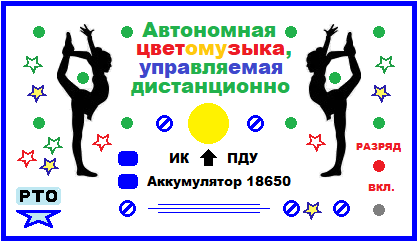

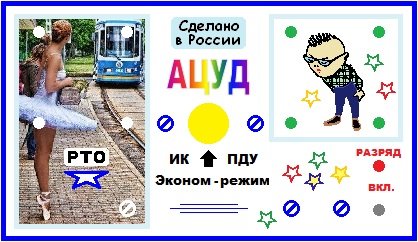

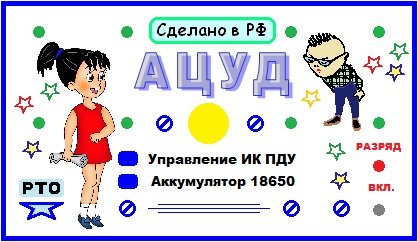

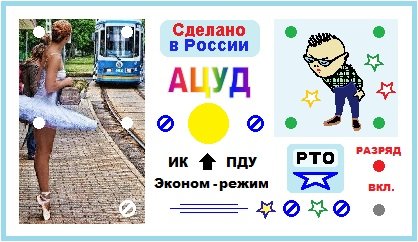

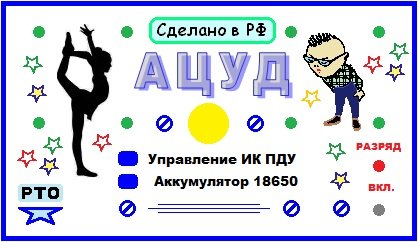

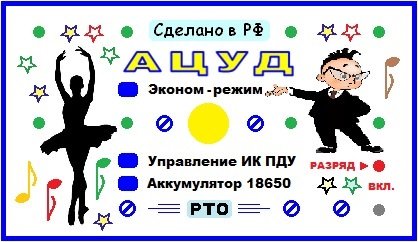

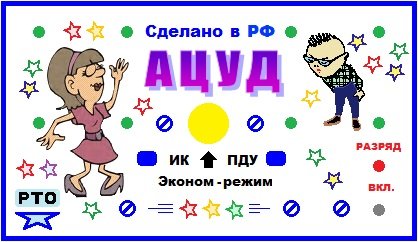

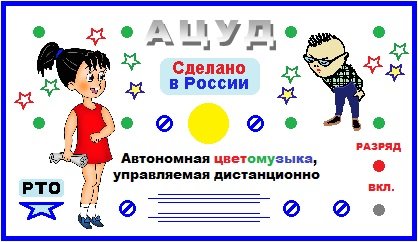

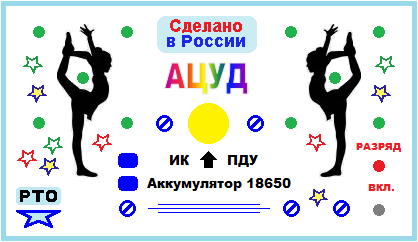

Для улучшения внешнего вида корпуса АЦУД изготовлены несколько вариантов фальшпанелей, которые защищаются с помощью прозрачного скотча, имеющего ширину 50 мм и «приклеиваются» к передней стенке корпуса клеем ПВА. Рисунки фальшпанелей приводятся на рисунках 10 А … И.
Конструктивные особенности
«Ответственность» за крепление контейнера – держателя GB1 перенесена с центрального (готового) отверстия на два дополнительных отверстия (в которые вставлены 2 винта М2х4), смещённые в верхнюю (не боковую) часть контейнера. Это сделано для полного «утопления» аккумулятора GB1 в контейнер – держатель.
Некоторые особенности изготовления АЦУД

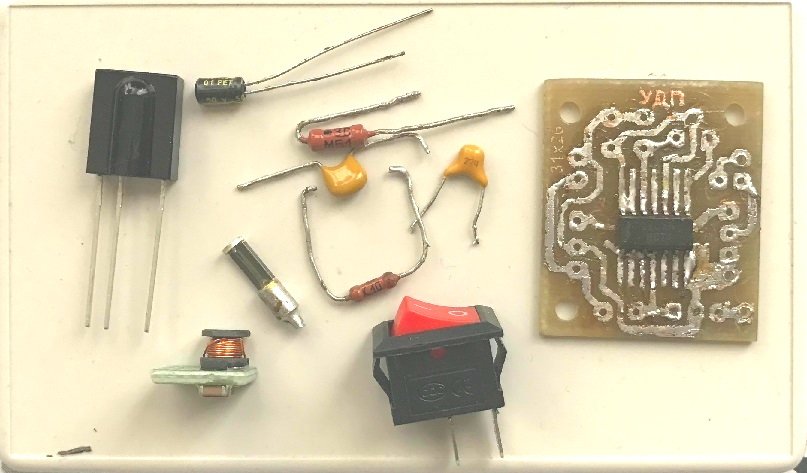

Рисунок 11.
Для изготовления АЦУД потребуется стандартный пластиковый корпус (с толщиной стенок 2 мм) размерами 100 х 60 х 26 мм с захлопывающейся передней крышкой, литий-ионный аккумулятор типоразмера 18650 3,7В; 2000 мА/час и остальные детали, изображённые на рисунке 11.

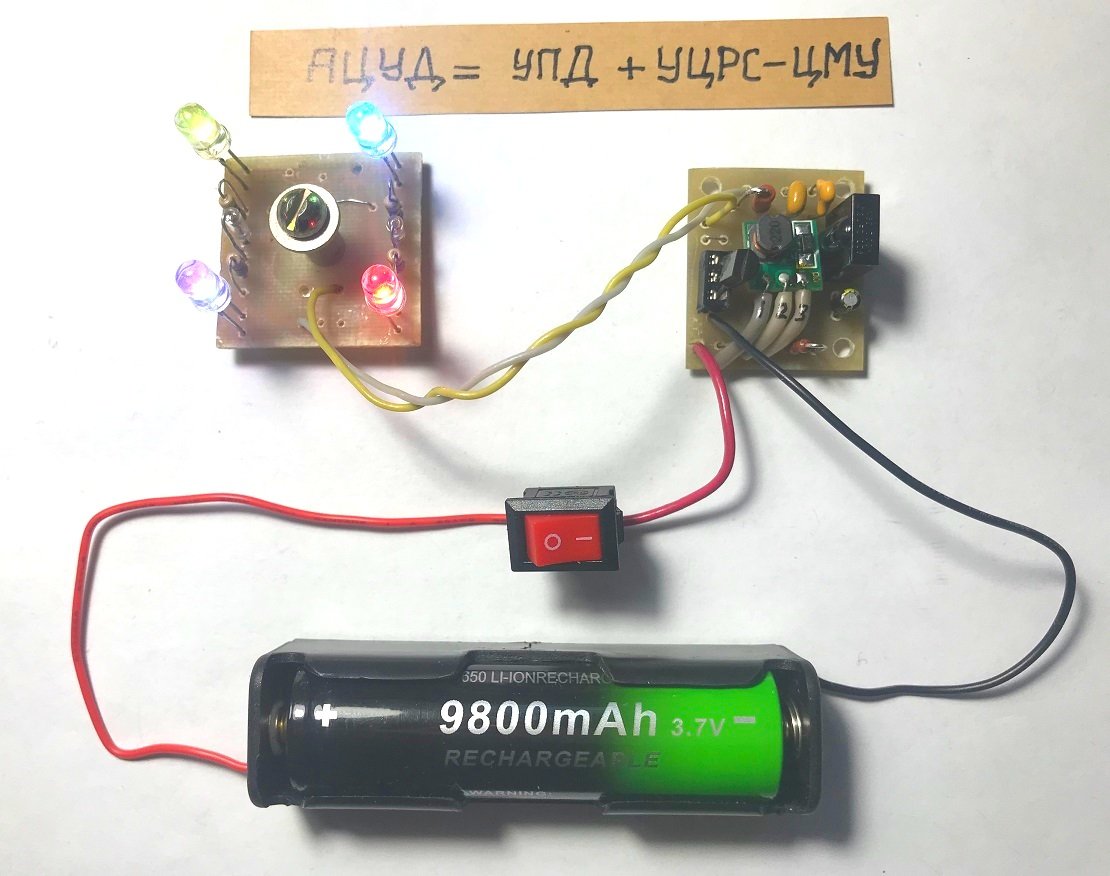

Рисунок 12.
Пробное включение платы УДП было выполнено только с одной платой ЦМУ вне корпуса. Но позже было решено, что на место «красивого» клавишного выключателя SA1 следует установить ещё одну плату ЦМУ. А переключатель SA1 типа KCD11 был заменён малогабаритным, установленным в нижний правый угол корпуса.

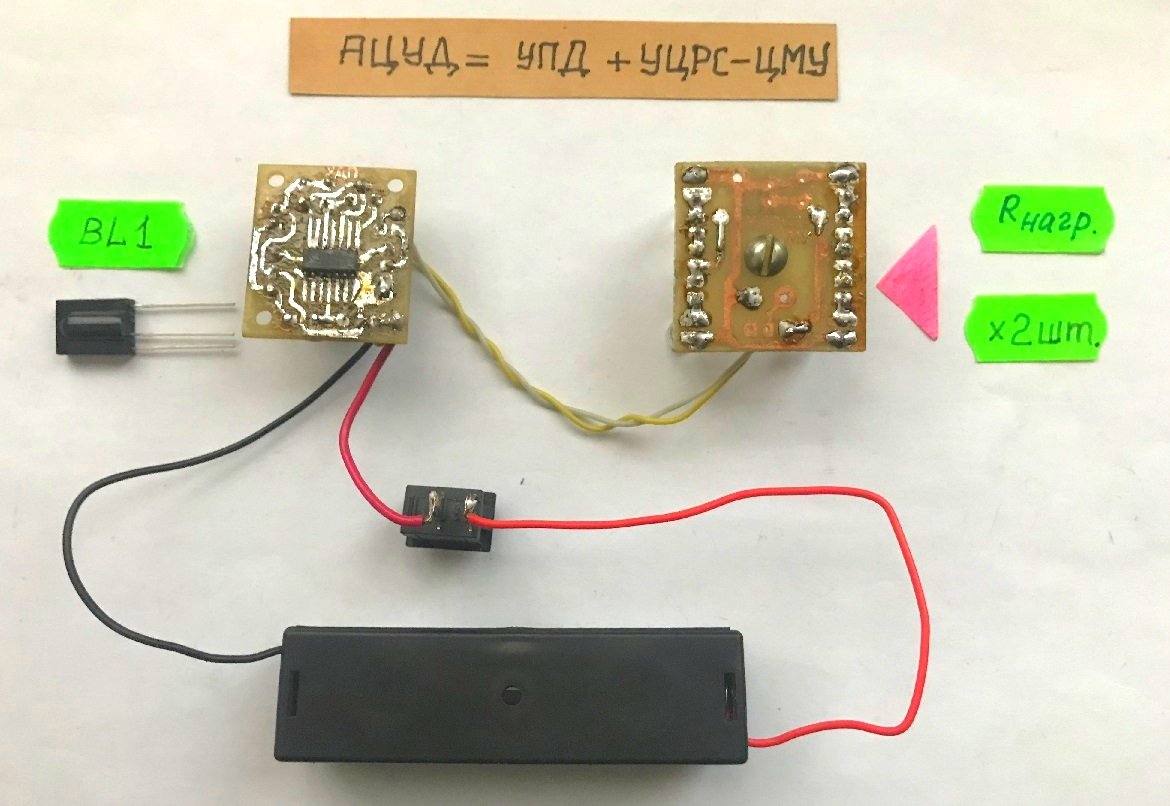

Рисунок 13.
То же самое, что и на рисунке 12, но с обратной стороны всех составных частей. Для экономии, на ПП ЦМУ движковый миниатюрный переключатель не устанавливается. Также ненужными оказались конденсаторы С1 и С2 ФПТ ЦМУ.

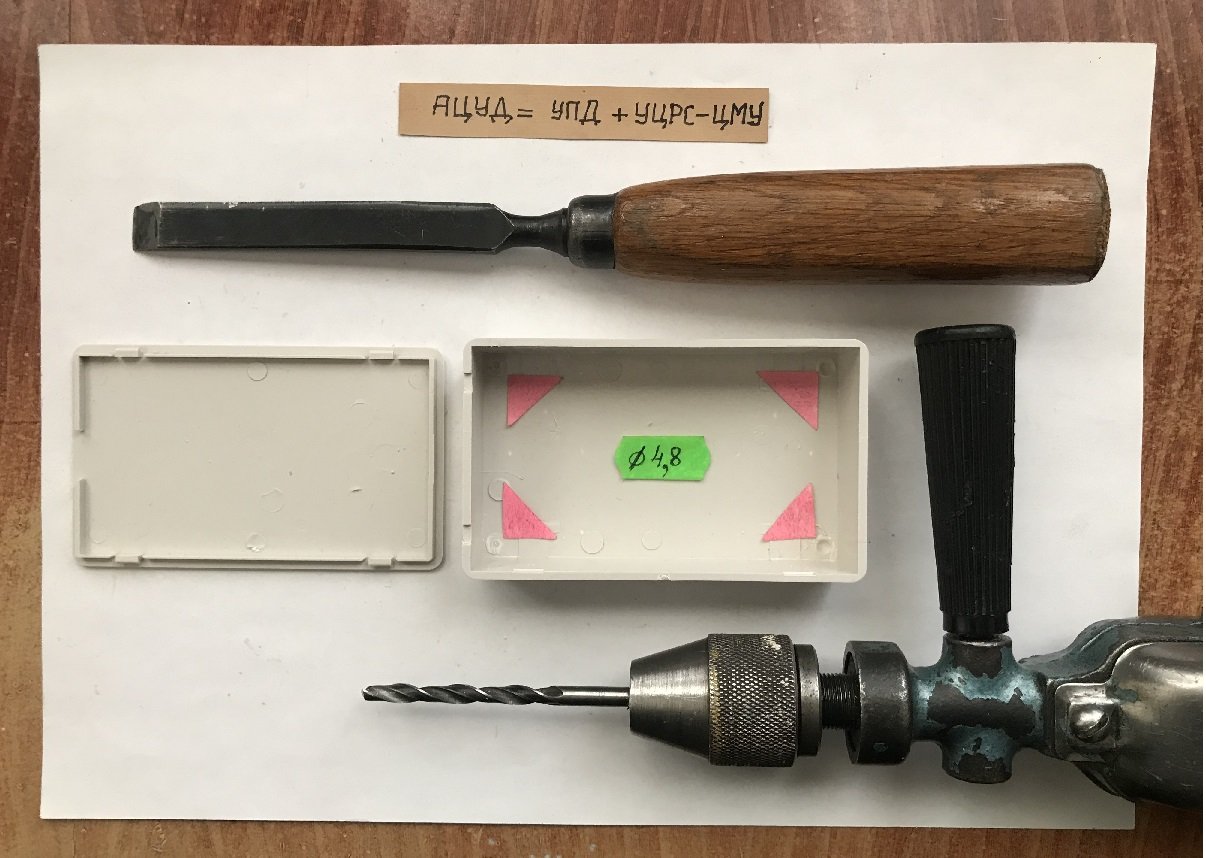

Рисунок 14.
Вид на корпус АЦУД изнутри. «Вылитые» внутри корпуса 4 цилиндрические пластиковые бонки (стойки) следует удалить. Для этого сначала стойки рассверливаются до основания сверлом диаметром 4,8 … 5,0 мм, а затем они легко срезаются стамеской.

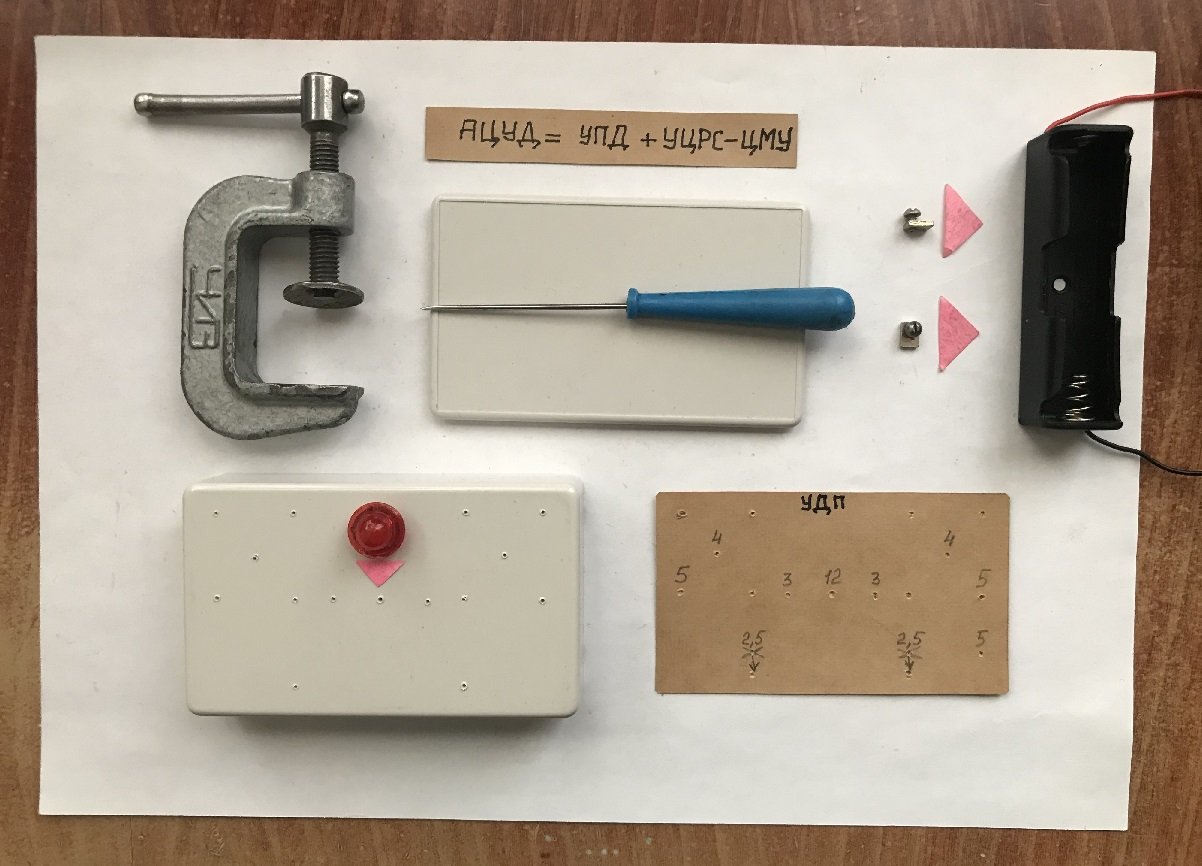

Рисунок 15.
Для быстрой разметки центров отверстий можно воспользоваться трафаретом, изготовленным из электрокартона (толщиной 0,2 … 0,3 мм). Для крепления аккумуляторного отсека приготовлен крепёж М2,5. Отверстия под винты будут смещены от центральной осевой линии отсека вниз.

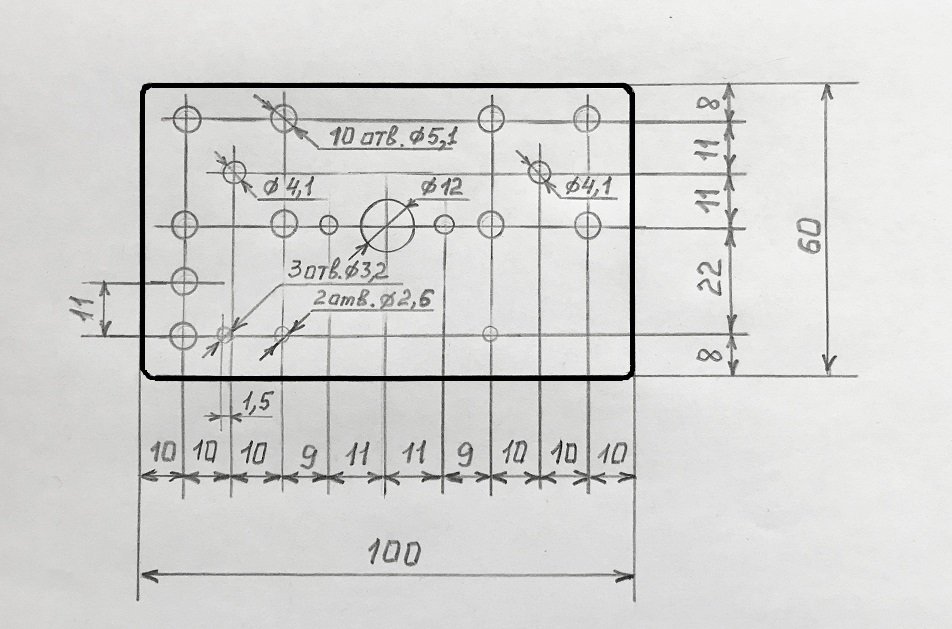

Рисунок 16.
Чертёж, показывающий местоположение отверстий под установленные компоненты в пластиковом корпусе АЦУД.
Рисунок 17.

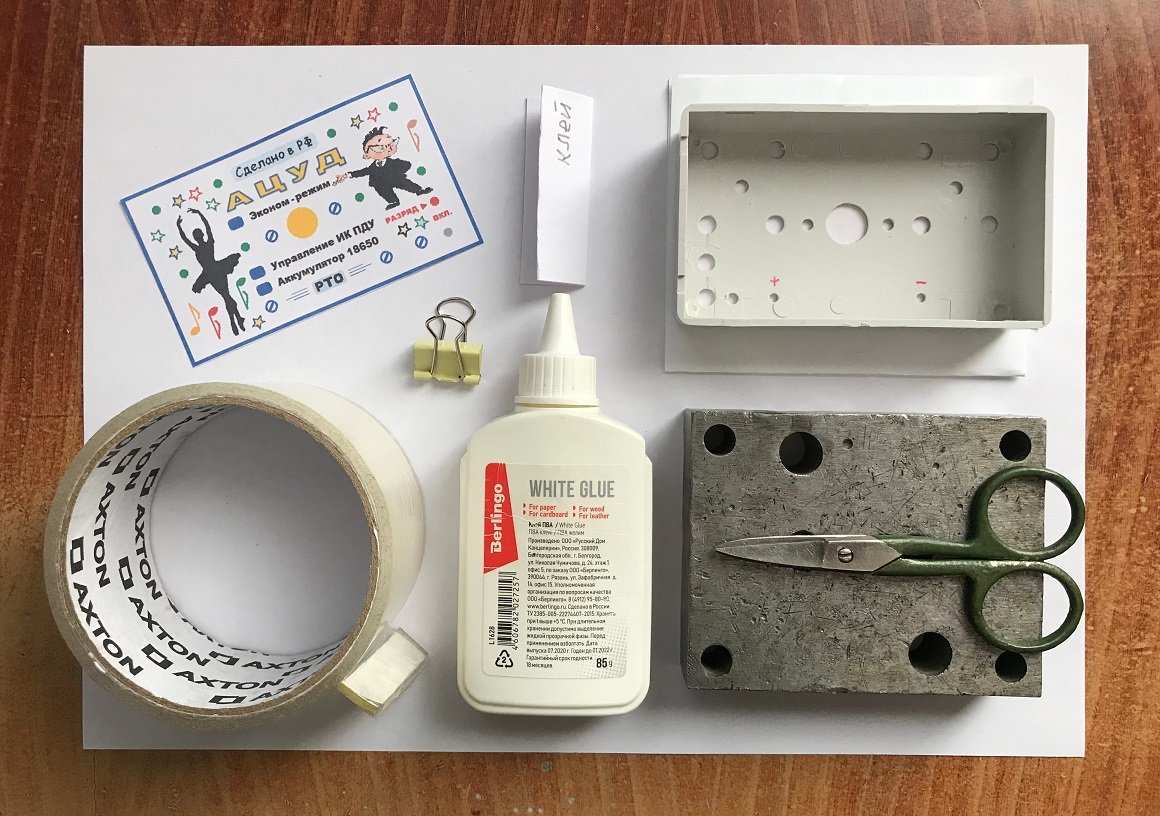

Для ламинирования ФП устройства использованы две (наложенные одна на другую) полосы прозрачного скотча. Полосы наклеиваются не повдоль, а поперёк корпуса с двух-трёхмиллиметровым наложением одной полосы на другую. Это полностью защищает поверхность фальшпанели от влаги. Если использовать скотч шириной 72 мм., то достаточно будет одной полосы скотча. Следует заметить, что работа с широким скотчем требует больших навыков: между приклеенной полосой и рисунком ФП не должно образовываться складок и воздушных пузырей. (Большие пузырьки можно проколоть иголкой и разгладить пальцем).

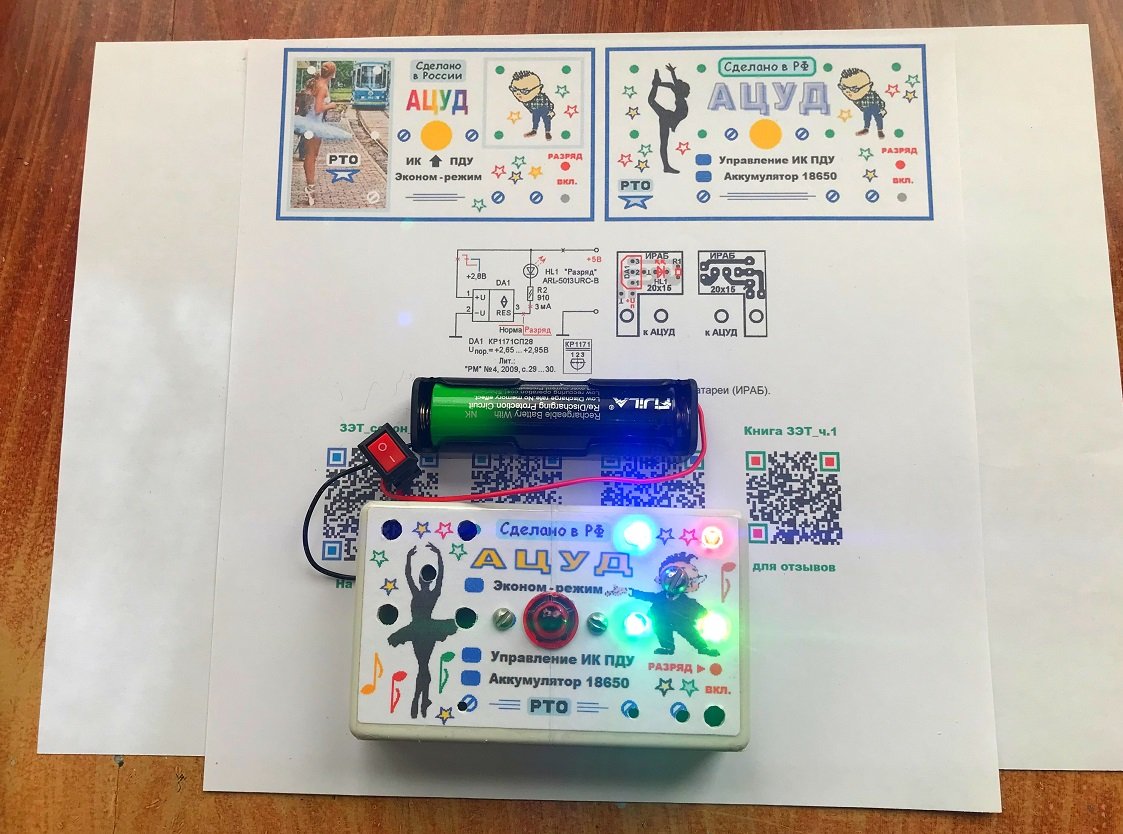

Рисунок 18.
На рисунке 18 показаны различные варианты ФП, основная документация к ИРАБ (индикатору разряда аккумуляторной батареи) и включённая АЦУД. Воспользовавшись QR-кодом, можно ознакомиться с книгой ЗЭТ (Загадки электронной тематики. Часть 1), вышедшей в издательстве «Ридеро».

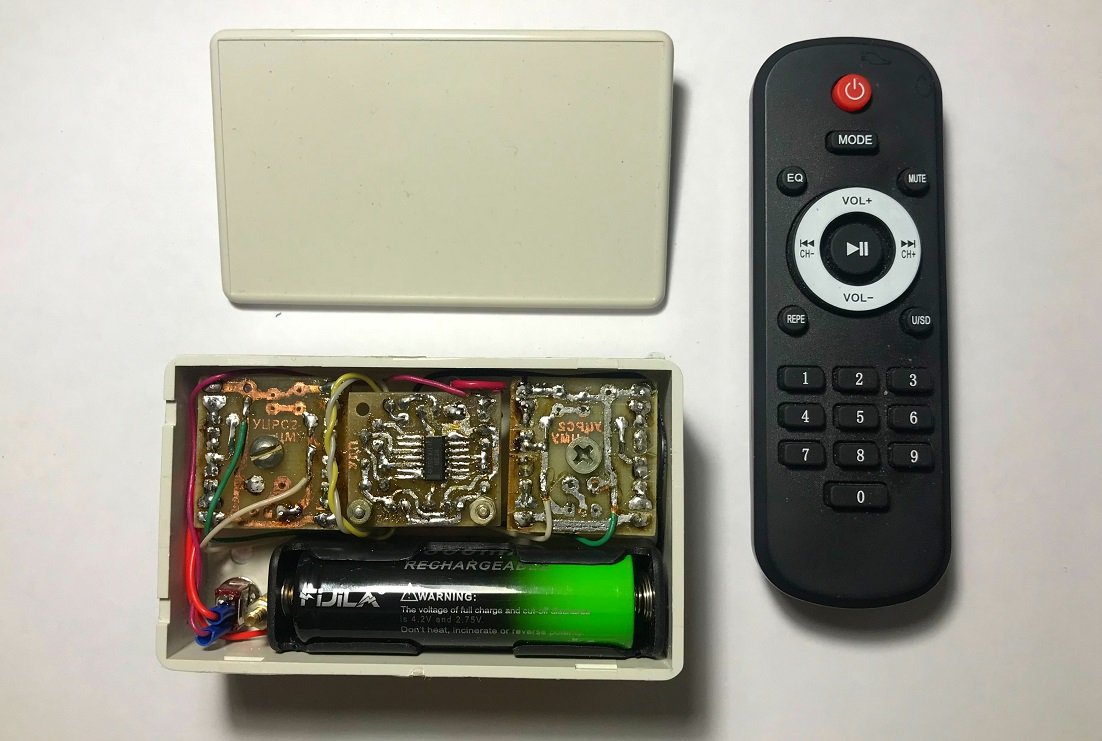

Рисунок 19.
Снизу - вид на АЦУД сзади. Защёлкивающаяся крышка корпуса снята. В качестве переключающего устройства используется ИК ПДУ от плеера производства КНР (справа).

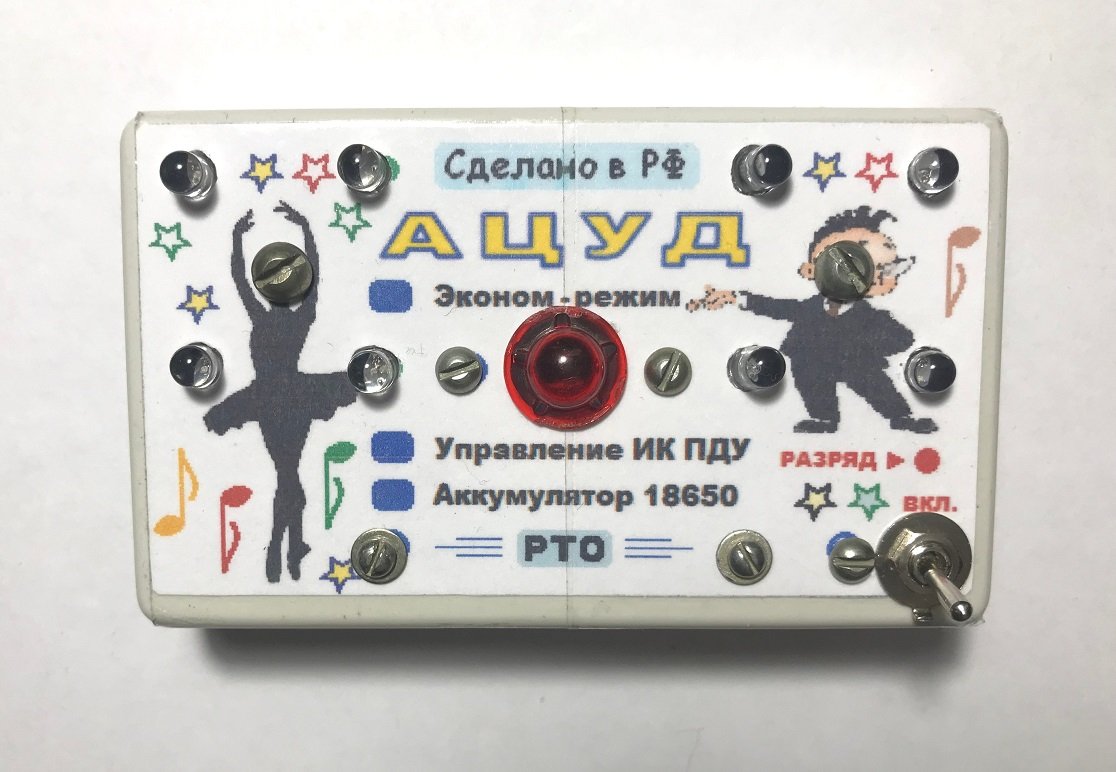

Рисунок 20.
Вид на переднюю панель АЦУД. Винты М4 с полукруглыми головками следует заменить винтами с потайными головками. В таком случае на фальшпанели головы балерины и Знайки не будут закрыты головками винтов.

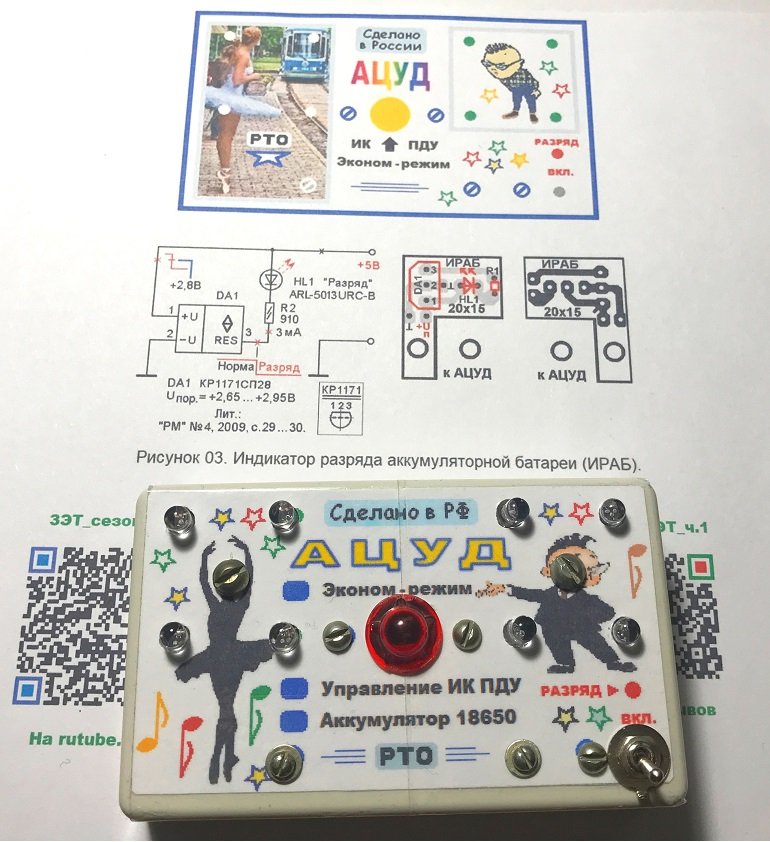

Рисунок 21.
При приклеивании рисунка ФП к передней крышке корпуса, клеем ПВА смазывают только пластмассовую крышку. Когда слой клея подсохнет, на крышку накладывают рисунок ФП, слегка зашкуренный шкуркой-нулёвкой с обратной стороны. Сильно «шкурить» нельзя. Смазывать клеем рисунок ФП – также нельзя: некоторые типы тонеров (чернил картриджей от принтера) изменяют свой цвет под воздействием клея и рисунок ФП становится неприглядным и размытым.
Рисунок 22. Воспользовавшись QR-кодом, смотрите видео «ЗЭТ сезон 03» на мобильных устройствах.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье АЦУД. Первая часть гуманитарного блока – пять авторских загадок.
Загадка - шутка №1
Сейчас, покажу: вот две цифры, дружок.
Долгота, широта — ты глянь-ка чуток!».
Где это на карте – сам разберись.
Учился на двойки? - Теперь не сердись!».
Может быть, вам в большей степени по душе загадка, которую легче будет разгадать тем, кто ходит в турпоходы. Если этой подсказки недостаточно, то прочитайте ещё одну.
Подсказка.
Загадка №2
Не компас, не карта, но верный совет,
От звёзд и орбит даст он в цифрах ответ.
Покажет, где ты среди дальних дорог,
Чтоб с ним заблудиться никак ты не смог.
Пояснение к третьей загадке: Загаданное устройство показывает цифры координат, а точку надо наносить на карту самому.
Загадка №3
На экране — числа, два значка подряд.
Где же нахожусь я? - Они мне говорят.
Доставай-ка карту, карандаш бери.
Точку ставь на карте и вперёд беги.
Загадка № 4 также достаточно короткая и является совместным производством бота Алисы и автора статьи. Нельзя не угадать ответ.
Загадка №4
Спутники шепчут, он ловит ответ.
Цифры в дисплее — точный совет.
Он не рисует ни путь, ни маршрут;
Лишь координаты — и быстренько в путь.
И, наконец, последняя пятая загадка, которая содержит своеобразную ритмическую подсказку. Косые линии ( / ) в тексте загадки подсказывают, где нужно делать паузу, чтобы загадка обрела стихотворную форму.
Загадка №5
Широта, долгота — на экране горят.
На карте отметь / «загорельцев - цифрят».
Без карты — просто / набор цифр подряд,
А с картой они - верный путь говорят!
Вторая часть гуманитарного блока – ребус АЦУД №1. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 23). И ещё одна подсказка: в ответе к ребусу два слова и малое тире между словами - всего 12 знаков (никаких пробелов в пароле нет).
Рисунок 23.
Полный ответ к ребусу АЦУД №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «ATsUD_4work». Подсказка: ответ вписывается с большой буквы. Если ответ окажется правильным, файл откроется, и вы получите комплект фотографий и чертежей для изготовления ПОЗУ.
Zip-архив файла «ATsUD_4work» (1,62 МБ) можно скачать здесь:
Примечание
В статье АЦУД использованы: авторский ребус АЦУД №1 и 5 авторских загадок. ЗЭТ (Загадки электронной тематики) №№ 814, 808, 811, 812, 813.
Внимание!
Посмотреть подборку из 36 лучших авторских проверенных поделок, опубликованных на сайте «У самоделкина», можно на мобильных устройствах, воспользовавшись QR-кодом. На Я.Диске откроется файл word «ЛППР2». В нём 36 подписанных QR-кодов и 36 сносок на эти статьи. Сноску заинтересовавшей вас статьи можно скопировать и вставить, например, на Яндекс - браузере в строку «Поиск».
Вторые двенадцать из 36 QR-кодов лучших авторских проверенных поделок, опубликованных на сайте «У самоделкина», представлены на следующем рисунке:
