    Сетевой переключатель с индикатором


    Сетевой переключатель с индикатором.


    Сетевой переключатель с индикатором (далее просто СПСИ) предназначен для управления нагрузкой (лампой накаливания или более долговечными, но дорогостоящими светодиодными лампами) из трёх разных мест. Нагрузкой также может быть любое (в том числе трансформаторное) устройство, работающее от переменного напряжения 230 В. Бытовые переключатели или тумблеры соединяются трёхпроводной линией связи и могут располагаться в любых, удобных для потребителей, местах.

    Ранее опубликованные подобные схемы обладают одним существенным недостатком. На переключателях невозможно указать в каком положении (включенном или выключенном) они находятся, так как при переключении любого из них нагрузка переключается. Если переключатели и нагрузка располагаются в разных помещениях, то находясь у одного из переключателей нельзя определить, включена ли нагрузка (включён ли свет).

    Поэтому каждый переключатель СПСИ оснащён индикатором протекания тока в цепи, по свечению которого легко визуально определить включена ли нагрузка. Совсем не обязательно оснащать таким индикатором каждый переключатель: Индикатор можно установить на одном (любом) или двух переключателях, удалённых от нагрузки.

    Принцип работы СПСИ


    Принцип работы переключающей части СПСИ описывается таблицей истинности (см. таблицу 1 и рисунок 1).


    Примечание: 0 – тумблер в нижнем по схеме положении («выключен»), 1 - тумблер в верхнем по схеме положении («включен»), 0 – лампа EL1 выключена, 1 - лампа EL1 включена.

    Порядок переключения трёх тумблеров (всего 8 возможных сочетаний статических положений этих тумблеров) приведен в порядке, совпадающем с порядком расположения чисел в коде Грея. Важной особенностью кода Грея является то, что при переходе к следующему, ниже расположенному числу, достаточно в предыдущем числе изменить только одну цифру. Это как раз соответствует принципу работы СПСИ: При каждом переключении любого из трёх тумблеров, нагрузка (лампа) также должна переключаться. Другими словами, изменение положения одного (любого) из тумблеров приводит к переключению нагрузки независимо от положения двух других тумблеров (если нагрузка была выключена, то она включается и наоборот: если нагрузка была включена, то она выключается).

    В разрыв третьего (считаем сверху вниз на рисунке 1) провода, соединяющего переключатели между собой, включены индикаторы. Так как все три индикатора одинаковы, то их компоненты имеют одни и те же позиционные буквенные обозначения, отличающиеся цифрой (1, 2 или 3), написанной после точки. Каждый индикатор состоит из силовой обводной цепи [1] на встречно - параллельно соединённых выпрямительных диодах VD1 и VD2 … VD4; и собственно индикаторной цепи R1 VD5 HL1 VD6 C1. На диодах VD2 … VD4 прямое падение напряжения в три раза больше, чем на диоде VD1. Такого напряжения, поданного на цепь R1 VD5 HL1 достаточно для заметного свечения светодиодов с рабочим прямым напряжением 1,5 … 1,8 В (суперяркие красные, жёлтые, оранжевые). Резистор R1 ограничивает ток через светодиод HL1. C1 является конденсатором фильтра постоянного тока. Выпрямительный диод VD5 и стабилитрон VD6 дополнительно защищают HL1 от чрезмерных прямого и обратного напряжений (соответственно).

    При желании использовать в качестве HL1 зелёные или синие светодиоды, последовательно с цепью VD2 … VD4 следует включить дополнительно 1 – 3 аналогичных диодов, что конечно ведёт к неоправданному увеличению числа деталей СПСИ. Проверен также вариант замены кремниевого диода VD5 германиевым диодом типа Д2Б (30 Вольт, 16 мА), но в этом случае рекомендуется из нескольких экземпляров выбрать диод, имеющий наименьший обратный ток. (В этом случае включать последовательно в цепь VD2 … VD4 дополнительные кремниевые диоды не требуется).

    Максимальный ток через нагрузку СПСИ составляет 1,7 х 2 = 3,4 Ампера, что соответствует мощности около 750 Вт, однако для большей надёжности работы коммутируемую мощность следует ограничить 0,5 кВт (рекомендуемый коэффициент нагрузки по мощности для выпрямительных диодов = 0,7). Рабочие режимы светодиодов HL1 при применении в качестве нагрузки ламп накаливания разной мощности приведены ниже:
    При P EL1 = 25 Ватт: U ПРЯМ. HL1 = 1,71 Вольта; I РАБ. HL1 = 85 мкА.
    При P EL1 = 40 Ватт: U ПРЯМ. HL1 = 1,73 Вольта; I РАБ. HL1 = 116 мкА.
    При P EL1 = 100 Ватт: U ПРЯМ. HL1 = 1,75 Вольта; I РАБ. HL1 = 280 мкА.
    Примечание: R1 = 150 Ом.


    Даже при столь малом токе в десятки - сотни микроампер свечение HL1 хорошо заметно в комнате, не освещённой солнечным светом.
    СПСИ можно использовать, например, для включения – выключения освещения в ОО (охраняемом объекте). Для этого по одному тумблеру устанавливают внутри и снаружи охраняемого объекта, например, рядом с входной дверью. А третий – в комнате дежурного. Если комната дежурного расположена на несколько этажей выше, чем охраняемый объект; а из её окон хорошо видны окна ОО, то, включив освещение в ОО дистанционно, можно оперативно проконтролировать отсутствие в нём непрошеных гостей.

    Также, дистанционным включением – выключением освещения можно создавать эффект присутствия в неохраняемом объекте с занавешенными не очень плотными шторами окнами.

    В малосемейных общежитиях для включения освещения в общем тёмном коридоре, также можно установить на выходах из комнат разных хозяев по тумблеру. Кроме того, неплохо оборудовать не одним, а двумя-тремя переключателями освещения подъезд. При этом тумблеры СПСИ можно установить на первом, последнем и промежуточном этажах.

    Иногда требуется управлять освещением и (или) приводным механизмом на сцене или в зрительном зале кинотеатра из разных мест. В этом случае также можно применить СПСИ.

    На половину курьёзным способом применения СПСИ можно считать установку двух тумблеров снаружи и изнутри туалета или ванной комнаты в яслях или детском саде. Если случайно свет в туалете будет выключен наружным тумблером, то его можно без лишнего шума включить внутренним. Третий тумблер СПСИ устанавливается у стола дежурной няни.

    Детали СПСИ


    В СПСИ можно использовать любые тумблеры, рассчитанные на коммутацию сетевого напряжения требуемой мощности. SA1, SA3 – типа T2 (с соединёнными вместе, например, первым и третьим контактами) или современные малогабаритные MTS-102; SA2 - типа Т3 или современные малогабаритные MTS-202. При пайке тумблеров типа MTS, SMTS (особо миниатюрных) следует строго соблюдать температурный режим (очень боятся перегрева)! Рекомендуется предварительно залудить контакты тумблеров, не прилагая к ним заметных усилий. Резисторы R1 - типа МЛТ, С2-23. Конденсаторы оксидные К50-35 или зарубежного производства. Диоды VD1 … VD4 заменимы диодами КД226 (В … Д) или любыми другими, обеспечивающими требуемый коммутируемый ток нагрузки. При токе нагрузки до 0,5 … 0,6 Ампера подойдут диоды КД105 Б … Г(с ленточными выводами). Диоды VD5 должны выдерживать прямой ток не менее 10 мА и могут быть типа КД105Б, КД102Б. Стабилитроны VD6 - на напряжение стабилизации от 3,3 до 5,6 Вольт: КС133 … КС156 с любой буквой. Светодиоды HL1 – любые суперяркие с прямым рабочим напряжением +1,5 … 1,8 Вольта. Предохранитель FU1 устанавливается в держателе типа ДПБ и располагается, например, рядом с переключателем SA3. Номинал предохранителя FU1 может быть пропорционально уменьшен, при включении EL1 (или другой нагрузки) мощностью менее 500 Вт. Лампу EL1 можно заменить галогенной, имеющей белый цвет свечения (полное наименование галогенной лампы см. на рисунке 4).

    Детали индикаторов СПСИ размещаются на трёх одинаковых печатных платах (см. рисунки 2 и 3) из односторонне фольгированного стеклотекстолита размерами 28 х 28 мм.
    Сетевой переключатель с индикатором

    Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса или переведён при помощи копирки и обведён кислотостойкими перманентными маркерами. Подойдут, например, маркеры centropen 2846 CE PERMANENT или другие, специализированные, для подписывания компьютерных CD – дисков. Для того, чтобы маркеры быстро не высохли, а послужили неоднократно, следует сразу же после их использования плотно закрывать пишущий узел колпачком. Толщина платы не критична и может составлять 1,5 … 2,5 мм. В плате сверлятся 4 крепёжных отверстия диаметром 2,7 мм под винты М2,5. Отверстия под выводы диодов VD2 … VD4 – 1,3 мм, под остальные детали - 0,9 ± 0,2 мм.; под соединительные проводники - 1,2 ± 0,2 мм. Буквы Х и Y на схеме электрической принципиальной (рисунок 1) упрощают обозначение соответствующих им контактных «пятачков» на печатных платах.
    Односторонние печатные платы устанавливаются, например, в самодельных корпусах вместе с соответствующими им тумблерами или в цилиндрических пластмассовых распределительных коробках IIУХЛ4 диаметром 70 и высотой 30 мм.

    Если СПСИ планируется использовать в условиях повышенной влажности, места пайки и выводы деталей следует троекратно покрыть цапонлаком.

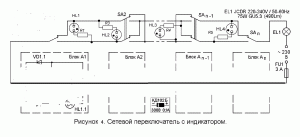

    Заметно разнообразить и расширить применение СПСИ можно, если увеличить количество мест управления нагрузкой использовав всё ту же трёхпроводную (всего трёх-!) линию связи. Принципиальная схема соединения блоков А1, А2, Аn-1, Аn приведена на схеме – рисунке 4.

    Дополнительные места управления нагрузкой включаются в разрыв трёхпроводной цепи, изображённой пунктирной линией. Для введения дополнительных мест управления нагрузкой следует использовать тумблеры с двумя (а не с одной) парами переключающихся контактов. Подойдут также бытовые сдвоенные настенные переключатели шведского производства S90 [ 2 ]. При последовательном соединении большого количества (более 5-10) блоков – индикаторов тока, для уменьшения появляющейся асимметрии полуволн сетевого напряжения, половину блоков рекомендуется включить в противоположной полярности.

    Перед началом эксплуатации СПСИ рекомендуется разгадать ребус (смотри ниже рисунок 5) и впоследствии соблюдать рекомендацию – одно из правил по технике безопасности при работе с радио- и электроприборами, зашифрованное в этом ребусе.

    Приложение 1.


    Уважаемые читатели! Вы можете получить готовый к термопереносу (в масштабе = 1:1) отражённый рисунок трассировки печатной платы, если разгадаете ребус.

    Разгадав ребус, следует взять второе слово, содержащееся в ответе к ребусу и ввести его в именительном падеже в строку «Пароль» файла «SPSI_4work». После этого вы сможете, получить схемы СПСИ, и в качестве бонуса готовый к термопереносу (в масштабе = 1:1) отражённый рисунок трассировки ПП (печатной платы).
    Архив бонусного файла «SPSI_4work» можно скачать здесь:

    spsi_4work.zip [312,04 Kb] (скачиваний: 14)

    Если у Вас нет желания разгадывать ребус, то ребус можно заменить загадкой:

    Стойкий оловянный солдатик предел обороны знает: за аппаратуру всем своим застеклённым нутром переживает. И если всё идёт как надо, то долго своего часа дождаться не может.


    Загадка простенькая и её тематика знакома каждому радиолюбителю. Если же Вам понадобится подсказка, её вы можете найти здесь:



    Рисунок 5.

    Полный ответ к ребусу СПСИ (к рисунку 5) Вы сможете прочитать нажав на триггерную кнопку «Скрыть/показать текст».


    Некоторые особенности изготовления СПСИ.

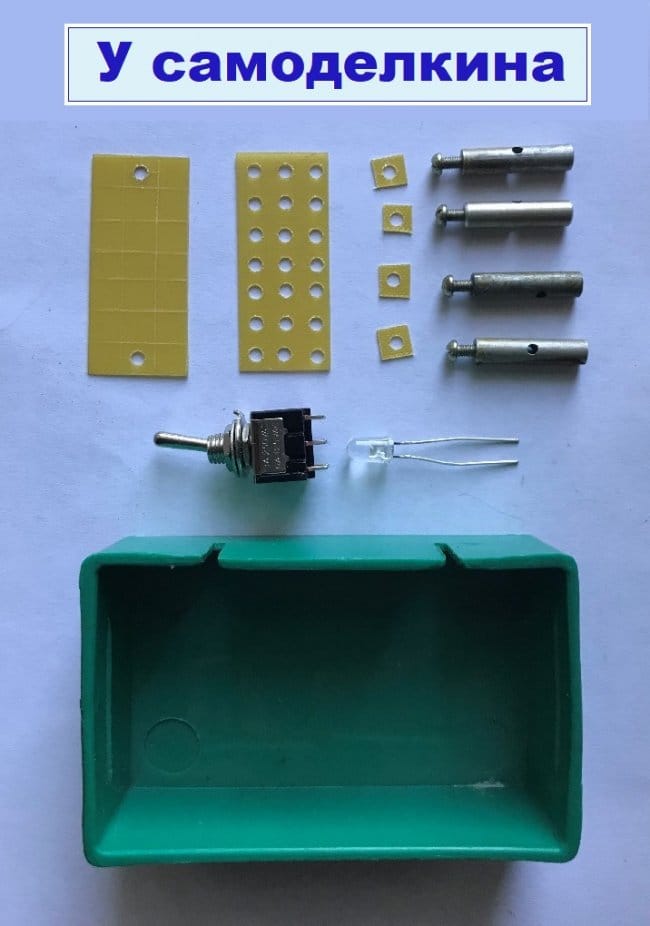

    Так как СПСИ состоит из трёх одинаковых БИТ (блоков индикации и тумблера), то речь пойдёт об одном, оснащённом тумблером SA1.

    Рисунок 6.

    ПП СПСИ крепится к корпусу (через цилиндрические бонки с резьбой) четырьмя винтами М2,5 х 6 с полукруглыми головками. Головки винтов не должны касаться печатных дорожек. Поэтому в верхней части рисунка 6 показано как из тонкой (0,5 мм) полоски стеклотекстолита размером 42 х 18 мм изготавливаются 21 изолирующие шайбы. С запасом. Для трёх блоков индикации потребуется всего 12 шайб. Ниже на рисунке 6 показаны тумблер, светодиод и корпус для будущего БИТ. Корпус для БИТ взят от старого шторного карниза «Струна».

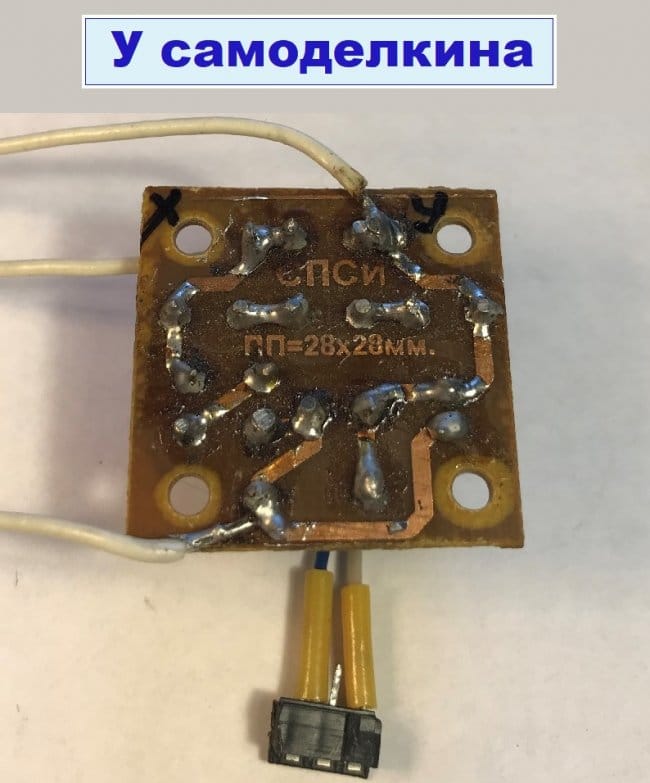

    Рисунок 7.

    ПП СПСИ сделана миниатюрной. Для оперативного подбора возможной замены светодиода HL1, в ПП вместо светодиода впаяны два проводника, оканчивающиеся трех контактной розеткой, изготовленной из панельки (сокеты) DIP14 для ИМС. После сделанного выбора, светодиод впаивается непосредственно в ПП.

    Рисунок 8.

    Фотография с расположением деталей на светодиодном блоке индикации, приведена на рисунке 8. Все детали установлены на ПП вертикально. Все три БИТ для тумблеров SA1, SA2, SA3 сделаны одинаковыми и устанавливаются в отдельных корпусах вместе с соответствующими им тумблерами.

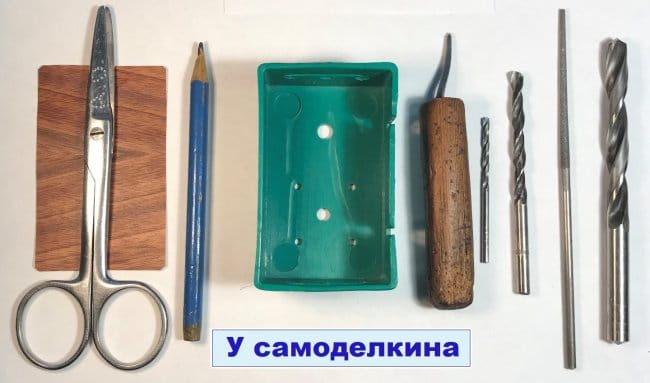

    Рисунок 9.

    Для передней стенки корпуса БИТ ножницами вырезается кусок самоклеящейся плёнки размером 79 х 49 мм. Если обратная сторона самоклеящейся плёнки не расчерчена на сантиметровые квадраты, разметка выполняется вручную. Приклеенную к корпусу с небольшим припуском плёнку можно подравнять теми же ножницами, используя корпус, как направляющую линейку. В корпусе сначала шилом намечаются центры отверстий. Затем сверлятся отверстия сверлом меньшего диаметра, чтобы в случае «ухода» сверла от намеченного шилом центра, доработать отверстия надфилем в нужном направлении. При удачной сверловке меньшим диаметром, далее применяется сверло номинального диаметра. Фаски в просверленных отверстиях снимаются вручную сверлом с диаметром, превосходящим диаметр отверстия на 50 ... 100%.

    Рисунок 10.

    Внешний вид одного из трёх корпусов БИТ показан на рисунке 10. Три отверстия снизу и сверху корпуса являются вентиляционными. Если БИТ будут использоваться на открытом воздухе, то верхние вентиляционные отверстия следует исключить и заменить боковыми для исключения попадания капель дождя внутрь корпуса. Если отверстия сверху уже просверлены, то их можно просто закрыть декоративной самоклеящейся плёнкой.

    А вот что думает о предложенном СПСИ инженер человеческих душ и искатель новых схемотехнических решений голосовой помощник Алиса:


    Литература: 1). А. Ознобихин. «Индикатор для выключателя» «Радиомир» 2005, №10, с. 35. 2). Ю. Беленец. А. Кузема. «Один светильник – много выключателей» «Радио» 2004, № 10, с. 45, рис. 2. Рубрика «Обмен опытом». Ред. А. Долгий.
    Улучшение
    Стоит ли улучшать давно известные схемы ?
    Всего проголосовало: 3

    Как прокалить свечи зажигания

    Один светильник, один выключатель - два режима работы (две яркости)

    Добавить комментарий

    44 комментария
    sergeyp
    Цитата: ino53
    Хоть бы отозвался, мало ли..

       Вряд-ли, не дождёмся, типа... )))
    ino53
    sergeyp, это я хотел вставить в пост "ino53  5 июня 2021 18:24", забыл...
    п.с. Накоментируем мы тут Алекс-ру...))
    Хоть бы отозвался, мало ли... xaxa




    sergeyp
    Цитата: ino53
    нарисовал Димычу вариант

       Не, ему Ваш от (ino53  Вчера, 11:05) больше подойдёт... )))
       п.с. Накоментируем мы тут Алекс-ру...))
    ino53
    Фу, черт, еще в самом начале нарисовал Димычу вариант включения, а вставить забыл...
    sergeyp
    Цитата: ino53
    Я правильно понял

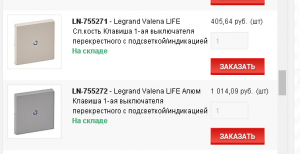

       Совершенно верно! Самое обидное то, что такие переключатели со встроенными неонками есть в продаже: не думал, что всё так банально... )))
    ino53
    Цитата: sergeyp
    Неонки будут работать независимо от этого (обратная логика: горит, значит отключена нагрузка.  П.С. проверил на 4-х пунктовом все 16 вариантов- работает корректно (подключать к паре неподвижных контактов)
    Я правильно понял, так?
    Korolev
    sergeyp,
    Дима предлагал рвать ноль вместо фазы
    Но до этого Дима предлагал правильно думать! yes

    sergeyp
    Цитата: Korolev
    Я не при делах, это Дима

       Дима предлагал рвать ноль вместо фазы, что не есть хорошо. Неонки будут работать независимо от этого (обратная логика: горит, значит отключена нагрузка).
       П.С. проверил на 4-х пунктовом все 16 вариантов- работает корректно (подключать к паре неподвижных контактов). Респект! )))
    Korolev
    ino53,
    Ну, Korolev, голова...
    Я не при делах, это Дима: «Марти! Думать нужно в четырех измерениях...» yes

    ino53
    Ну, Korolev, голова...
    Примерно так - при отключенной нагрузке, даже если нулевой провод проведен отдельно, в каждом выключателе (переключателе) есть и ноль, и фаза, ставить неонку можно без проблем. pardon
    На первом рис. нагрузка включена.


    ino53
    Цитата: Korolev
    Простейшая неонка в выключателе не загорится, пока на неё не "прийдёт"
    Погоди-погоди, при выкл. нагрузке (вставка у него в нуле...) между двумя фазными проводами будет напруга, даже если нулевой провод пошел в стороне... Т.е. можно ставить неонку в каждый ПЕРЕКЛЮЧАТЕЛЬ (так правильнее, КМК). pardon Счас нарисую...

    sergeyp
    Цитата: Korolev
    неонка в выключателе не загорится, пока на неё не "прийдёт" фаза

       Также и ноль. Не получилось у меня с неонками в схеме с блуждающим выключателем... )))
    Korolev
    ino53,
    Вот где был бы простор ардуинщикам, отбил на кнопке код, и...  Фантазии дальше не хватает.
    Да какие там фантазии??? Сегодня уже реальность: "Алиса (ок Гугл, Алекса, Сири, Кортана, ... выбрать нужное), включи (выключи, добавь, убавь ... выбрать нужное). smile
    А подробнее можно, убивец?
    Чё это сразу: убивец! Отключил автоматик в щитке (он у меня в прихожке), и делай чё хошь!
    Б2.3.1. Для подготовки рабочего места при работах со снятием напряжения должны быть выполнены в указанном порядке следующие технические мероприятия:
    а) произведены необходимые отключения и приняты меры препятствующие передаче напряжения на место работы вследствие ошибочного или самостоятельного включения коммутационной аппаратуры;
    smile
    А если серьёзно, то задача сводится не к определению наличия тока в замкнутой цепи, а к индикации состояния замкнутости цепи, т. е. наличия и фазы и нуля на любом из выключателей:
    Если переключатели и нагрузка располагаются в разных помещениях, то находясь у одного из переключателей нельзя определить, включена ли нагрузка (включён ли свет).
    Простейшая неонка в выключателе не загорится, пока на неё не "прийдёт" фаза с работающей (включённой) нагрузки.  scratch



    sergeyp
    Цитата: ino53
    реагировать надо или нет?

       Обязать невозможно... )))
    ino53

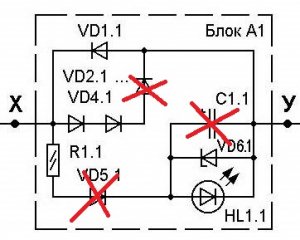

    Уважаемый АЛЕКСАНДР2, как Вы отнесетесь к такой доработке схемы блока?
    И есть еще второй вопрос, но потом... blush
    ino53
    Цитата: sergeyp
    Некогда человеку, он над очередным чудом трудится, да в принципе ведь всё рабочее?
    Хорошо, задам прямой вопрос, счас подготовлюсь... sergeyp, на прямой вопрос реагировать надо или нет?


    sergeyp
    Цитата: ino53
    Разбирать будешь? Жаааалко.

       Не, там только перфоратором разбирать... )))
    sergeyp
    Цитата: ino53
    вот бы его самого послушать..

       Некогда человеку, он над очередным чудом трудится, да в принципе ведь всё рабочее? И пояснений не требует... )))
    ino53
    Цитата: sergeyp
    Ну а все эти датчики тока или как у автора...
    Человек решал как мог... Кстати, вот бы его самого послушать... pardon

    ino53
    Цитата: Валерий
    Так у меня ж там тока контакты! Даже ардуины нету! Так счаз низя!!!  )))))
    Разбирать будешь? Жаааалко... xaxa

    sergeyp
    Цитата: ino53
    это уже не выключатели лампочки, это система управления

       Ну а все эти датчики тока или как у автора к тому же и обычные переключатели на шесть пин Вам не кажутся сложными для поставленной задачи? К тому же силовая трехпроводная проводка и сложность схемы... )))
    Иван_Похмельев
    Цитата: sergeyp
    схема работоспособна и не единственна
    Безусловно.
    ino53
    Цитата: Иван_Похмельев
    Работать с таким переключателем может только специально проинструктированный персонал.
    Да неужто никто нормального триггера на реле с управлением одной кнопкой не придумал?  dontknow
    sergeyp
    Цитата: Иван_Похмельев
    Отключаться будет только при резком кратком ударе по кнопке.

       Это пример, всё будет зависеть от параметров конкретного реле и R C, но схема работоспособна и не единственна: есть и другие с управлением кнопкой, их также можно применить для этой цели. )))
    ino53
    Цитата: sergeyp
     Ну, как бы бонусом безопасное напряжение на кнопках, двухпроводная линия упр-ния и индикация вкл. на каждой кнопке, что не противоречит ТЗ.. )))
    Полностью согласен, просто это уже не выключатели лампочки, это система управления (ну, загнул маленько... pardon ).

    ino53
    Цитата: Иван_Похмельев
    при аварийной ситуации (сгорел светодиод, отвалился контакт)
    Шунтирующий резистор непосредственно на выводах ТТ, а то и встроенный в обмотку... Если и там отвалится - значит, судьба... pardon

    Иван_Похмельев
    Цитата: sergeyp
    Этой же кнопкой, или любой из них. )))
    Постоянная времени заряда 20 мс, так что при нажатии кнопки через 50...100 мс конденсатор зарядится и реле снова включится. Отключаться будет только при резком кратком ударе по кнопке. Работать с таким переключателем может только специально проинструктированный персонал.
    Поскольку реле, коммутирующее 230 В на лампу, будет довольно мощным, то и время его переключения внесёт свою лепту.

    sergeyp
    Цитата: ino53
    Т.Е. отдельная цепь управления силовым (или силовыми)элементом?

       Ну, как бы бонусом безопасное напряжение на кнопках, двухпроводная линия упр-ния и индикация вкл. на каждой кнопке, что не противоречит ТЗ.. )))
    Иван_Похмельев
    Цитата: ino53
    Хорошо, тогда не будем обрывать.

    Мы-то не будем, а при аварийной ситуации (сгорел светодиод, отвалился контакт) можно неприятностей огрести.
    Валерий
    Цитата: ino53
    Dmitrij, вспомни, не так давно Валерий тоже лампочку из трех мест включал-выключал...

    Так у меня ж там тока контакты! Даже ардуины нету! Так счаз низя!!!  ))))) Не поймут....)))
    П.С. Такие методы стали не модными с тех пор, как кило меди стало дороже, чем кило транзисторов.))))
    Але нови ностра алис!
    ino53
    Цитата: sergeyp
    Или кардинально поменять подход,

    Т.Е. отдельная цепь управления силовым (или силовыми)элементом? Почему бы и нет. Вот где был бы простор ардуинщикам, отбил на кнопке код, и...  Фантазии дальше не хватает. pardon
    Цитата: Korolev
    3. Соглашусь с Дмитрием, если коммутировать не фазу (L), а ноль (N), то проблема решается гораздо проще.
    А подробнее можно, убивец? xaxa
    Цитата: Иван_Похмельев
    ТТ крайне отрицательно относится к обрыву в цепи нагрузки.

    Хорошо, тогда не будем обрывать. КМК, здесь ключевой момент - габариты, в пользу блокинга. Хотя вспоминается БТК из Горизонта-204 или т.п. scratch
    Korolev
    Иван_Похмельев,
    где в СПСИ союз "И"?
    Предлог "С"
    Сетевой переключатель с индикатором (далее просто СПСИ)
    smile
    sergeyp
    Иван_Похмельев,
       Этой же кнопкой, или любой из них. )))
    Иван_Похмельев
    Korolev, где в СПСИ союз "И"? ;)

    Иван_Похмельев
    Цитата: sergeyp
    Или кардинально поменять подход, примерно так: )))


    Отключать не будем? ;)
    sergeyp
    Цитата: Иван_Похмельев
    Тут технологично, но растёт количество деталей.

       Или кардинально поменять подход, примерно так: )))
    Korolev
    Сетевой переключатель с индикатором (далее просто СПСИ)
    1. Союз "И" в аббревиатурах либо пропускается (КВН -Клуб Весёлых И Находчивых), либо пишется сточной буквой (МИСиС - Московский Институт Стали и Сплавов). smile
    2. Если мне не изменяет память, то позиционные обозначения диодов приведены неправильно, вместо VD2.1 ... VD4.1 должно быть: VD1.2 ... VD1.4. yes
    3. Соглашусь с Дмитрием, если коммутировать не фазу (L), а ноль (N), то проблема решается гораздо проще. yes

    Иван_Похмельев
    Цитата: ino53
    трансформатор тока
    Мотать больше придётся, чем в БГ. Причём мотать не на ферритовом колечке, а на трансформаторном железе.
    И потом - ТТ крайне отрицательно относится к обрыву в цепи нагрузки. Во всех правилах, хоть в ПОТЭЭ (п.42.2), хоть в ПТЭЭП (п.2.6.24), хоть в ПУЭ (п.3.4.16) запрещено размыкать вторичную цепь ТТ.
    Но этот вариант тоже можно просмотреть.

    ino53
    Цитата: Иван_Похмельев
    Да, намоточное изделие, не технологично,
    Ну, тогда лучше повышающий трансформатор, вернее, трансформатор тока - виток сетевого и сколько там витков на выход, с мостиком и светодиодом, или лучше встречно-параллельно диоды. Вот только какой сердечник, колечко 10*6*2 не пойдет... pardon

    Иван_Похмельев
    Цитата: ino53
    асимметрия получается,

    Асимметрию можно практически обнулить, а заодно и понизить потери, если оставить вместо трёх диодов один и запитать от него блокинг-генератор, нагрузкой которого будет светодиод. Да, намоточное изделие, не технологично, но плюсы этого варианта тоже есть.
    Можно попробовать запитать мультик на германиевых транзисторах с диодным умножителем напряжения (ток через светодиод небольшой). Тут технологично, но растёт количество деталей.
    ino53
    Dmitrij, вспомни, не так давно Валерий тоже лампочку из трех мест включал-выключал... blush
    А по теме - потери на диодах 3*4*0.7=чуть не 10 В, вроде немного, но... А вот трансформатору такая схема не понравится, асимметрия получается, хотя, если половину блоков индикации включить задом-наперед - тогда нормально... pardon

    pogranec
    Во блин самодельщик. И схему нарисовал, и текст написал и кучу загадок загадал, и даже Алису опросил-))) Лайк однозначно.
    Dmitrij

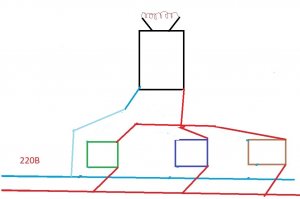

    А так почему нельзя? Само собой, через включатели можно кинуть только "ноль", а фазу пустить на лампочку, тогда и одной жилы хватит вместо трех  laugh1

    Три выключателя с индикацией в разных местах дома, одна лампочка (на улице допустим). Любым включателем можно включить лампочку на улице. Но правда чтобы выключить, нужно выключить все три выключателя.  xaxa

    Тогда нужны такие выключатели, которые без нагрузки самоотключаются, типа включил второй, а первый вырубился, тогда включен всегда один.

    «Марти! Думать нужно в четырех измерениях...»
    "Смысл жизни - обрести смысл
    Главная цель в жизни - достичь эту самую цель.
    Обретай и достигай" (Я)
