Программатор PicKit2 lite своими руками

Программатор PicKit2 lite своими руками

Многим интересно собирать разные самоделки на PIC контроллерах. Например как: Малыш FM2 или другие. Но PIC-требует прошивки в него индивидуальной программы, а программаторы с каждым днем все дорожают. Ниже представлена схема для самостоятельной сборки USB программатора PicKit2 lite своими руками.
Программатор PicKit2 lite своими руками

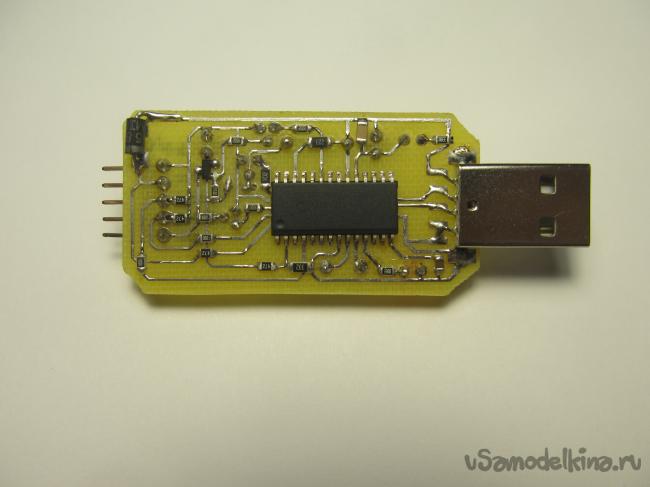

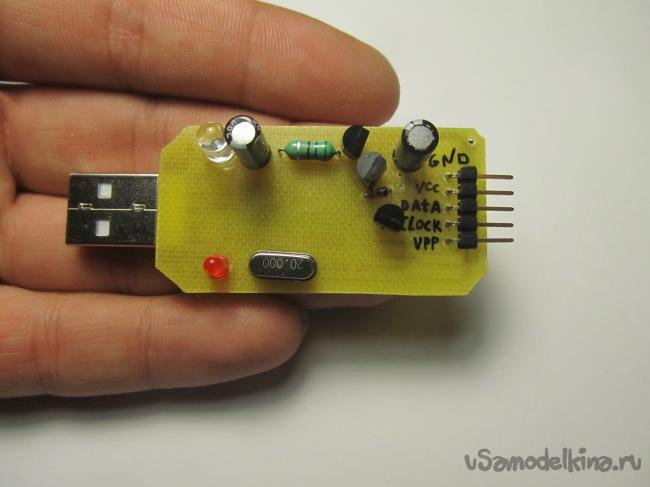

Размеры он имеет не большие, а функциями порадует любого начинающего электронщика.
Программатор PicKit2 lite своими руками

Программатор PicKit2 lite своими руками

Детали все легко доступные. Сердце этого программатора является PIC18F2550 - это единственная микросхема которую нужно будет прошить ПРОШИВКОЙ.
Если вы начинающий и прошивка этого микроконтроллера для вас в новинку, самым простым вариантом будет попросить кого то или на ближайшем радио-рынке всегда есть ребята которые не дорого прошьют его вам. Зато потом с таким программатором, все дороги перед вами открыты.

Некоторые детали не смог достать согласно схеме, а именно:
кт3102 - заменил на ВС547
Дросель 680мкГн - заменил на 560мкГн

При проверке все заработало с первого раза, пробная прошивка PIC16F628 прошла успешно.
Программатор PicKit2 lite своими руками

Схема подключения микроконтроллеров к программатору
Программатор PicKit2 lite своими руками


Пользовался программой PICkit2V2
Скачать PICkit2V2 [3,71 Mb] (cкачиваний: 402)

Прошивка и Плата [101,38 Kb] (cкачиваний: 386)

Плату следует открывать в программе Layout 6
Скачать Layout 6 [3,23 Mb] (cкачиваний: 374)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
2 комментария
  1. flii Автор
    Видео работы программатора тут ( http://videosamodelok.blogspot.com/2015/06/pickit2-lite.html )
  2. uhckuduk
    применим ли контролер 18f2520 с данной прошивкой и платой
    и можно ли добавить com порт
