    Металлоискатель Малыш FM2 v2 ( новая версия)

    Схема усовершенствованного металлоискателя Малыш FM2 версия 2, FV2v2.



    В этой схеме серьезно доработана прошивка микроконтроллера PIC.
    Файлы прошивки теперь существуют отдельно как для PIC12F675 , так
    и дляPIC12F629, но это только для версии FM2 v2.



    Суть доработки прошивки:
    -Частота теперь не гуляет, то есть часто перезагружать малыша не нужно, работать стал очень стабильно, лично испытал, за целый день перезагружал только тогда когда катушку гнул случайно- она у меня не залита.

    -Добавлена функция оповещения о включенном питании. Например если вы положили его и забыли выключить, малыш каждые 2-е минуты, будет напоминать про себя приятным звуком.

    -Так же добавлена функция индикации заряда батареи. Если напряжение батареи понизится меньше 5,5 вольт, металлоискатель издаст характерный сигнал и засветятся оба светодиода. Но эта функция возможна только в исполнении PIC12F675. В 629-этой функции нет.
    Сама схема тоже немного изменена, но не сильно, всего добавлено пару резисторов.

    Вот сама схема .


    В схеме используется стабилизатор напряжения LM317, распиновка его ног снизу на фото.



    Сама плата оказалась довольно компактной.




    И легко помещается в не большой корпус.




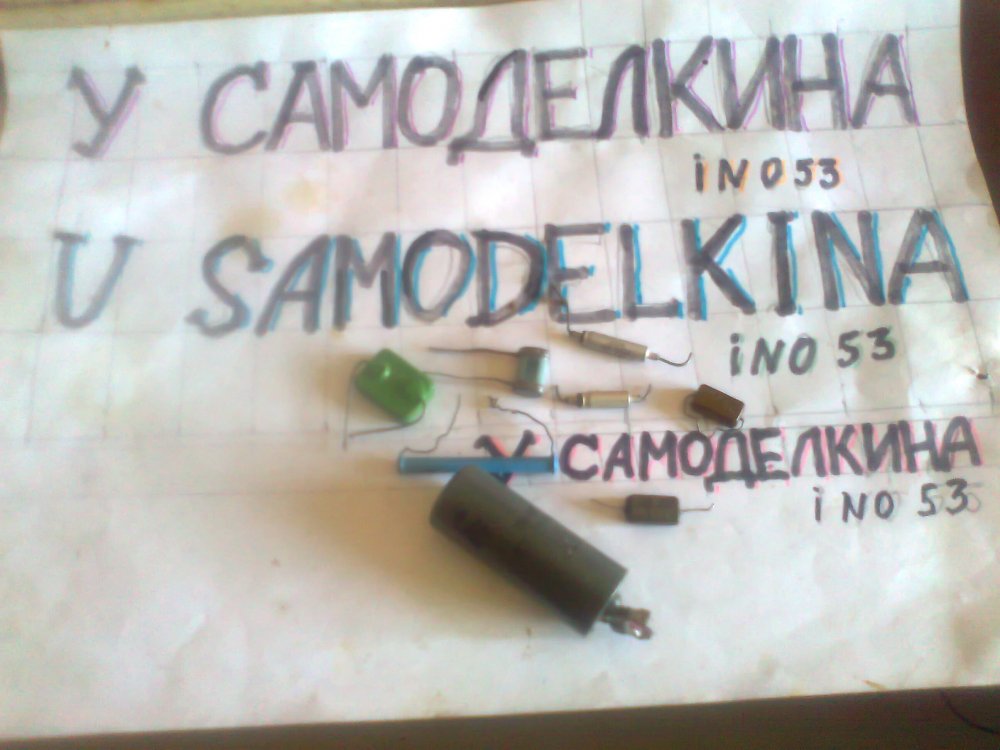

    По огромным просьбам всех самоделкиных, не поленился и составил весь список нужных компонентов. Все они представлены на фото.

    Металлоискатель Малыш FM2 v2 ( новая версия)


    Индуктивность катушки в этом металлоискателе. Теперь составляет 1500 mH,
    Смотрите не ошибитесь когда через программу будете мотать катушку. Мотать лучше через программу Coil32, как мотать смотрите в предыдущих моих статьях и программа там тоже есть.

    Кому нужны уже прошитые микроконтроллеры PIC12F675 или PIC12f629 обращайтесь на почту ( fyodorov_s@ukr.net )

    Ну и естественно ниже видео работы данного металлоикателя, а так же файлы прошивок и файл печатной платы.



    metfm2_675_v2.rar [2.24 Kb] (скачиваний: 7242)


    metfm2_629_v2.rar [2.04 Kb] (скачиваний: 5926)


    plata-malyshfm2_v2.rar [14.41 Kb] (скачиваний: 7552)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Как намотать катушку для металлоискателя

    Очень простой и надежный металлоискатель на микросхеме К561ЛА7

    9.9
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.6
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.1
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.52 из 10 (голосов: 16 / История оценок)

    Добавить комментарий

    62 комментария
    Гость Александр
    Добрый день. Хочу в первую очередь сказать спасибо
    Гость Богдан
    Заранее прошу прощения за мою неопытность. Почему на схеме резисторов 13, а в списке 12, нет резистора R2. Поясните не могу разобратся?
      P.S.  Заранее благодарен, с Ув.
    Гость Егор
    У Вас можно купить прошитые Piki(контроллеры)если что моё мыло rashev.e@mail.ru ???

    Как купить у Вас прошитые контроллеры???
    Гость Виктор
    Здравствуйте. Как Вам заказать такой прибор готовый с прошивкой как на видео? Цена. С катушкой диаметром 25 мм.
    Jim
    Я так понял 1500мкГ.
    JIM
    Я так понял 1500 мкГ. микро генри стало быть
    Альберт

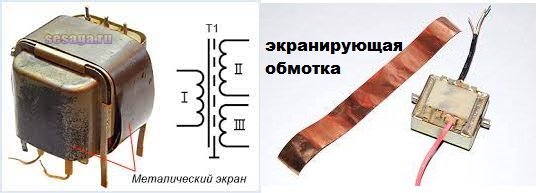

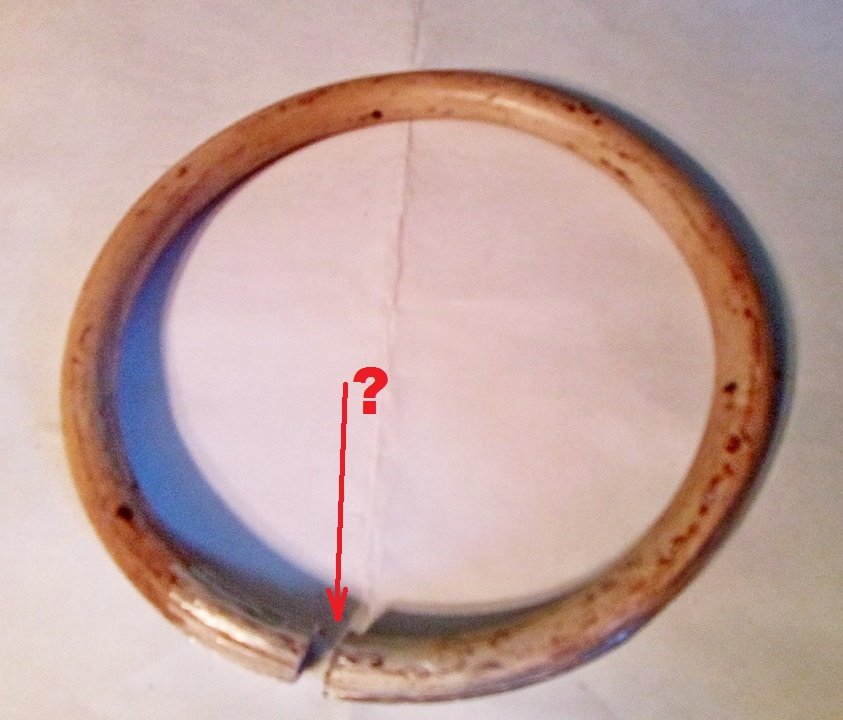

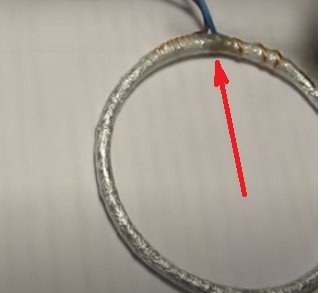

    скорее всего у вас хлипкая катушка, эластичная. при изменении положения витков катушки (рукой тронули, ветер подул) витки смещаются изменяя индуктивность, а как следствие и частоту резонансного контура, а контроллер реагирует на это как если бы что то поднесли металлическое к катушки. кароче помогает заливка в эпоксидку. катушка должна быть жесткой
    lastik
    Здравствуйте, подскажите пожалуйста, имеются две проблемки. Собрал малыша, в помещении все работает, но достаточно выйти на улицу где дует небольшой ветерок и он уходит в постоянный писк,при перезагрузке через 2-3 секунды снова уходит в безудержное писконье.
    И ещё если поднести малыша слишком близко к земле он начинает пищать, как будто что-то нашёл.
    admin
    В статье есть эта прошивка - качайте.
    Гость Леонид
    Нужна прошивка на 629 плиз.
    sergey2369
    Есть вопрос и предложение по прошивке.
    Напишите sergey2369@mail.ru
    Ponomarenko Bogdan
    Подскажите, в списке написано 2ивыводных резистора на 220ом и 10ком, но на плате их нет, на плате только смд. Так какие ставить тогда резисторы?
    gleco1947
    Ваш совет не корректный. Малыш и Трекер два совершенно разных металлдетектора. Преимущества Малыша в том, что при микрогабаритах дискрименирует цвет и чёрный металлы. Легко реализуется в подводном исполнении. ( именно так сделал я ) Трекер по своему хорош на суше. Обладает преимуществами импульсника. Однако таскать его под водой ...
    Уж если и делать то Квазар АРМ . на принципе индукционного баланса. Разделяет любые металлы и сплавы, но требует определённых знаний в электронике и теории поиска. Я сделал пятую версио от Ozzy_SV. Весьма доволен.
    gleco1947
    Уважаемый Автор! Ваша разработка заслуживает самой высокой оценки! Я сделал и пользуюсь им уже второй год. Но, мне кажется, питание было бы целесообразнее осуществлять от одного Li-Io аккумулятора. Кто-нибудь пробовал такое решение на практике?
    Ростислав Антифоров
    Прикольный мд малыш фм2
    wowgan
    Доброго времени суток, нужна помощь, -тоже собрал малыша пищит не переставая, при чем при не нажатой кнопке, нажимаешь писк прекращается только светодиоды горят(кондёр поменял на 22нф, перемычку менял местами и убирал совсем)все тщетно.
    wowgan
    Подскажите какую кнопку нужно выбирать и где ставить перемычку( собрал, включил и тишина при нажатии кнопки есть слабый щелчок в динамике) не судите строго это моя первая сборка.
    vooovk
    Подскажите собрал металлоискатель но он выдает 10-15 коротких гудков затем один длинный и 4 коротких, это ошибка как я понимаю в чем может быть причина?
    DDA
    Вопрос, это милигенри или микрогенри?
    "Индуктивность катушки в этом металлоискателе. Теперь составляет 1500 mH"
    gleco1947
    Правильно как на принципиальной схеме
    gleco1947
    Его надо подбирать, чтобы на выходе лм317 получить 3,4вольта.
    gleco1947
    Лучше из гвоздя или мела.
    gleco1947
    Это значит нужно бит CP сделать Disable
    gleco1947
    Не верте распиновке LM 317lz!!! согласно даташиту - правый пин -вход , средний выход, левый регулировка (ajustment)
    elnur
    Я собрал подводную версию, работает хорошо, но для нормального подводного поиска надо снаряжение. Нырять с маской очень неудобно. Да и вообще с ним вы перекопаете все дно если будете искать где много мусора. Советую собрать его для повышения квалификации и купить нормальный металлоискатель, как сделал я))) Накоплю куплю подводный.
    Pronin
    Для подводной работы надо что-нибудь помощнее, чем этот Малыш FM. Используют PI, например Tracker PI-2
    Иван_Похмельев
    Цитата: Делаюсам
    я уже им рекомендовал такое.

    Да, помню, недавно было. Но читать, заниматься самообразованием, последовательно идти к своей цели от малых задач к большим - это же неинтересно. А быстренько и не понимая - это да, это по-нашему. Только пользы от этого - никакой. И смысла - тоже.
    Делаюсам
    Цитата: Иван_Похмельев
    Цитата: Арександр Филатов
    по дому ремотирую электронику методом тыка успешно, руки растут как надо.
    Если руки растут правильно, заработайте ими денег и купите готовое изделие, получится дешевле, лучше и быстрее.

    Правильный и хороший совет, я уже им рекомендовал такое. Но у нас правильно растут руки и мы думаем (вернее не думаем).... ?!
    Если желаешь накормить человека, дай ему удочку. А не рыбу...
    Кто то сказал, не помню...
    yes
    Иван_Похмельев
    Цитата: Арександр Филатов
    по дому ремотирую электронику методом тыка успешно, руки растут как надо.
    Если руки растут правильно, заработайте ими денег и купите готовое изделие, получится дешевле, лучше и быстрее.
    Арександр Филатов
    Дорогой Автор! Умоляю помогите пожалуйста! Моя мечта собрать МД Малыш fm2 v2 компактный, подводный если бы с управлением на гирконах вообще была бы сказка но не до жиру. Я в это совсем тугой но по дому ремотирую электронику методом тыка успешно, руки растут как надо. Проблема в том что я пошёл с вашем списком деталей для МД магазин они мне задают вопросы про емкости, напряжение и т.д. я не могу им помочь т.к. сам "дрова". Если вы будете столь великодушны выложите пожалуйста полный список деталей со всеми подробрыми значениями для каждой из них (для профанов). Или на djordjik73@mail.ru. СПАСИТЕ! УМОЛЯЮ! ПОЖАЛУЙСТА!
    Виктор356
    Можно ли увидеть сам код программирования микроконтроллера?
    Vano21
    При прошивке контроллера PIC12f629 выскочила ошибка. Что это значит?
    flii Автор
    Продам готовые платы http://olx.ua/obyavlenie/malysh-fm2-pinpointer-IDjgiHG.html
    Alex_2016
    Цитата: elnur
    Alex_2016 Вы нашли в чем проблема? Я второй уже собрал, в DIP и та же проблема.

    Нет... знающие люди сказали проверить осциллографом выдает ли генератор 15-20мгрц на 5 ногу. У меня не выдаёт нужно генератор смотреть
    elnur
    Alex_2016 Вы нашли в чем проблема? Я второй уже собрал, в DIP и та же проблема.
    shurik_8888
    Все на печатной плате сведено к массе, R1 и R12 по 1КОм сведены на массу через кнопку, либо ставте перемычку. Я тоже сперва на этом тупил.
    Alex_2016
    Константа да тоже столку сбила, но все сделал. 317 да не проблема вот только на печатной плате у него r1и r12 к массе не среденены а на схеме среденены.
    shurik_8888
    Я когда собирал, столкнулся со следующими проблемами: стабилизатор LM317, светодиоды разного напряжения, конденсаторы подбирал, и прошивка - константу забыл.
    Alex_2016
    Светодиоды переливаются при включении при снижении 5.5в тоже мигают. А пьезоэлемент пищит постоянно.
    Цитата: Alex_2016
    Ничего не меняется пищит постоянно... замена конденсаторов не влияет замучал он меня конкретно.
    Alex_2016
    Ничего не меняется пищит постоянно... замена конденсаторов не влияет замучал он меня конкретно.
    shurik_8888
    С 33nf пищал, поставил 22nf + 1nf - пик и фьють, и работает.
    elnur
    А как пищит, однотонно, или 12-15 пиков, потом 1 длинный и 4 коротких?
    Иван_Похмельев

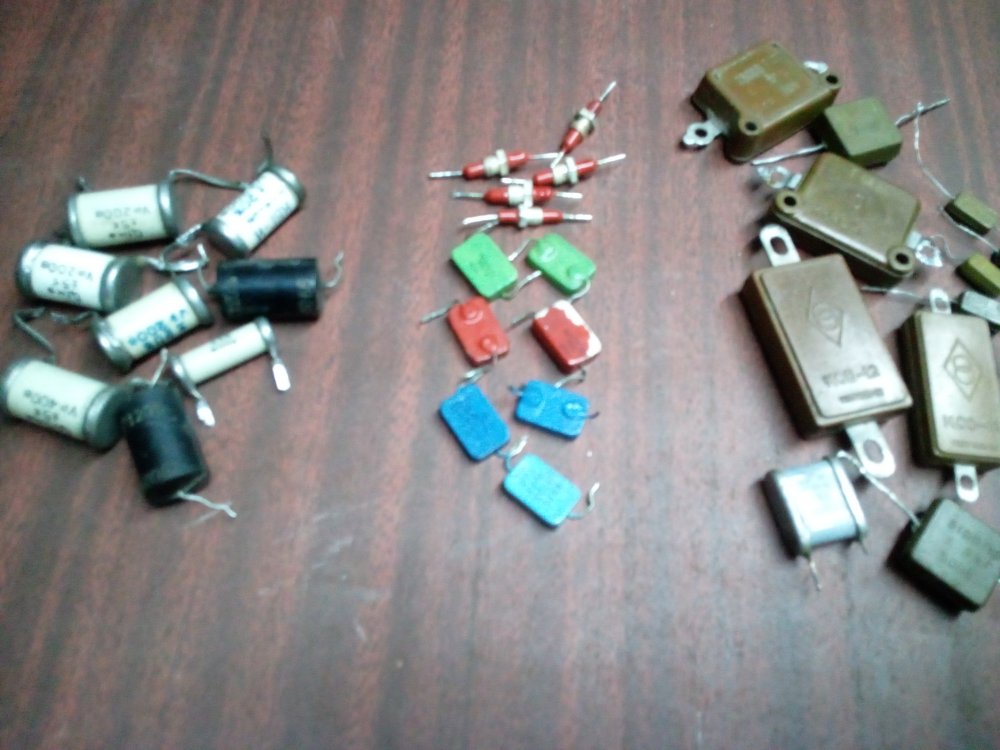

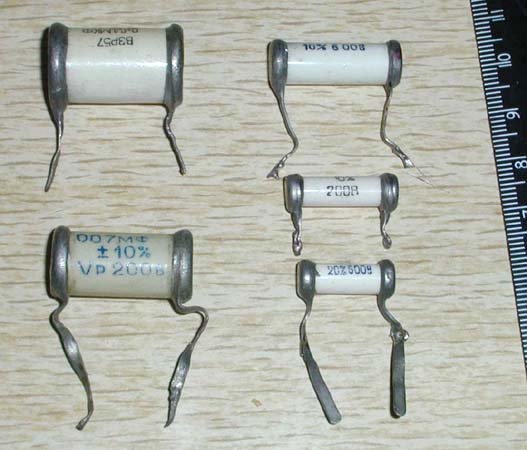

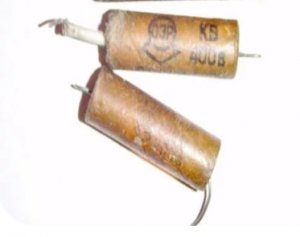

    На этапе подбора можно использовать любые, кроме откровенного дерьма, а после того, как номинал подобран, поставить пленочный (или другой высококачественный термостабильный).
    shurik_8888
    Да, заменить пленочный 22, и методом тыка подпаивать тоже пленочный.
    Alex_2016
    нет у меня 33 пленочный стоит, Заменить на 22? а добавлять чем тоже пленочными?
    shurik_8888
    У меня было так же, поставил кондер 22 вместо 33? тот что параллельно катушке, и добавлял параллельно ему другие (от 1 до 10nf), и методом тыка заработал с 1nf.
    Alex_2016
    Помогите пожалуйста разобраться собрал все прошил, и он просто пищит не переставая, что делать???
    deniska1331
    Здравствуйте, меня заинтересовал ваш металлоискатель Малыш FM2. Хотелось бы приобрести у вас такой же !
    Возможно ли это и какая цена ! Я нахожусь в России Краснодарский край !
    elnur
    Автор, подскажите 22 нФ или 33 нФ брать конденсатор? В программе стоит 22
    elnur
    Просто точно такие, зуммеры называются, меньше 5 вольт не нашел, будет работать?
