Приветствую всех Самоделкиных!
Представляю на Ваш суд очередной самодельный девайс, испытания которого можно посмотреть на сайте YouTube - канал «Iskander AP».

Исходным источником для данной самоделки послужил наш с Вами любимый сайт – «usamodelkina.ru». Только в отличие от ранее опубликованной статьи металлоискатель "Бобочка", где автор выложил описание изготовления металлоискателя с нескольких статей, мною прибор был изготовлен и протестирован.

Обзор и демонстрация работы металлоискателя:



По сложившейся традиции сборка устройства осуществлялась из подручного материала:
бумага, листовой пластик, леска, нить, рейки, ветка дерева, изолента, провода, клей ПВА. В магазине пришлось приобрести только радиодетали и два комплекта USB разъемов. Стереонаушники можно взять от сотового телефона.

Для работы использовались инструменты:
- линейка;
- кусачки;
- ножницы;
- ножницы по металлу;
- дрель-мини;
- электропаяльник;
- зажимы;
- термопистолет;
- маркер и т.д.

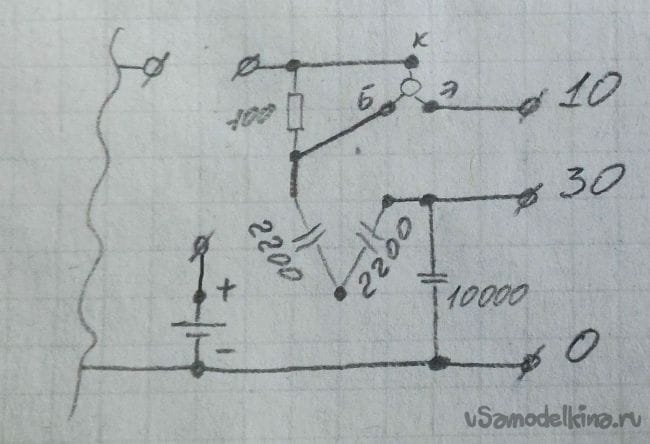

Как было выше сказано, схема взята из ранее опубликованной статьи.
Простой металлоискатель из подручного материала своими руками

Но в связи с отсутствием некоторых номиналов конденсаторов были сделаны небольшие изменения.
Простой металлоискатель из подручного материала своими руками

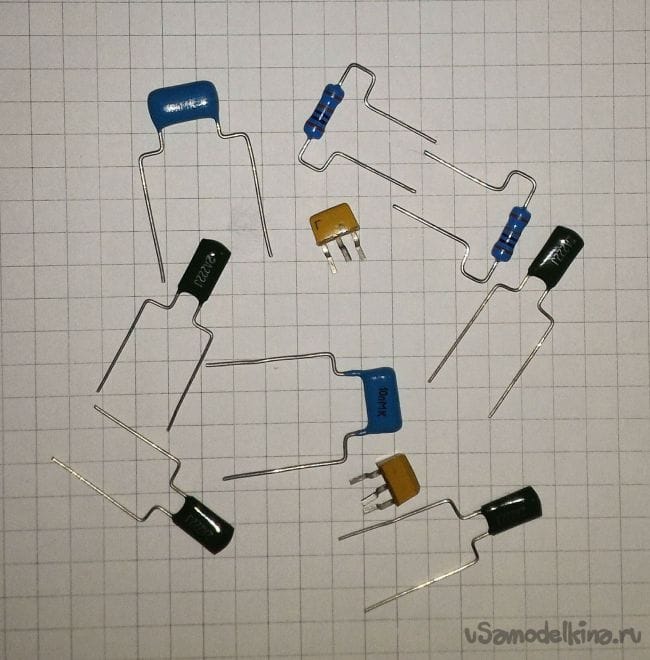

Итак, радиокомпоненты:
- два транзистора КТ315;
- четыре конденсатора 2200 пф;
- два конденсатора 10000 пф;
- два резистора на 100 кОм.
Простой металлоискатель из подручного материала своими руками

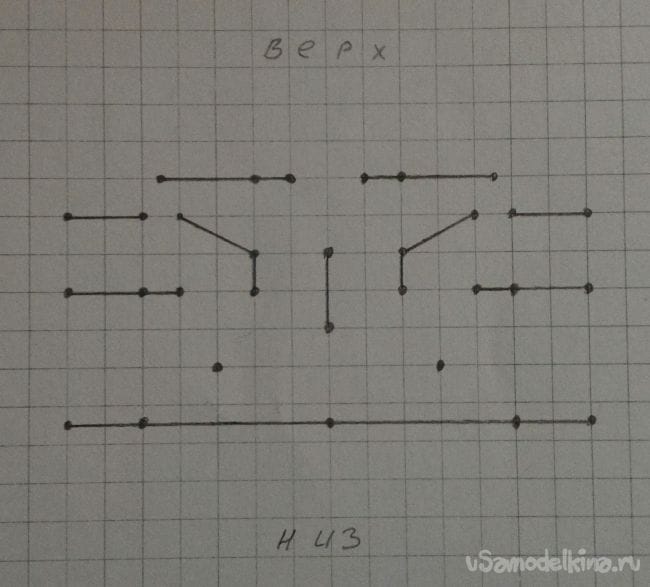

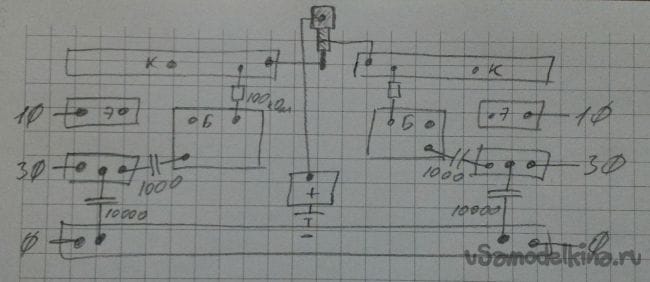

Размечаем на бумаге будущую плату
Простой металлоискатель из подручного материала своими руками

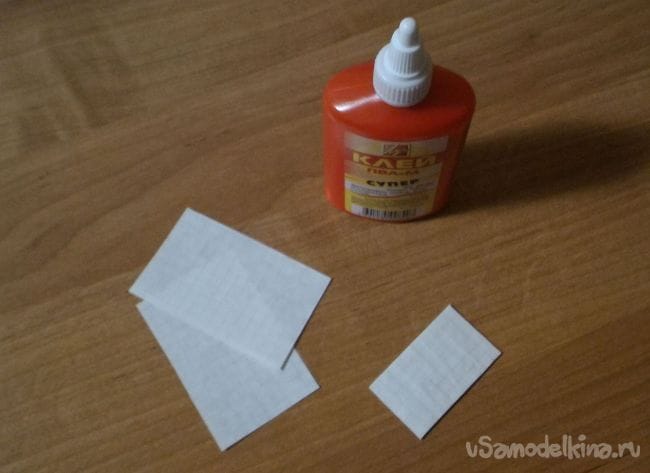

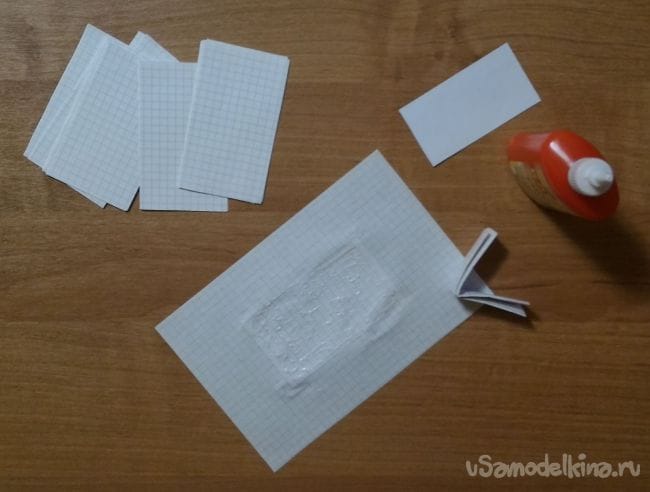

Склеиваем 10-15 листов бумаги для достижения, примерно, 1-1,5 мм толщины
Простой металлоискатель из подручного материала своими руками

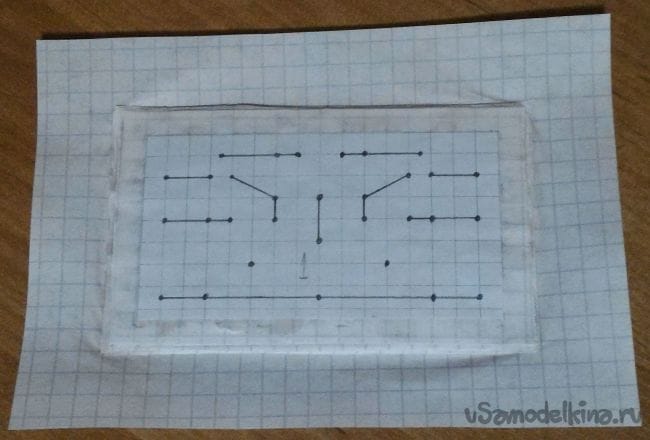

Сверху, на получившийся «сэндвич», наклеиваем размеченный листок
Простой металлоискатель из подручного материала своими руками

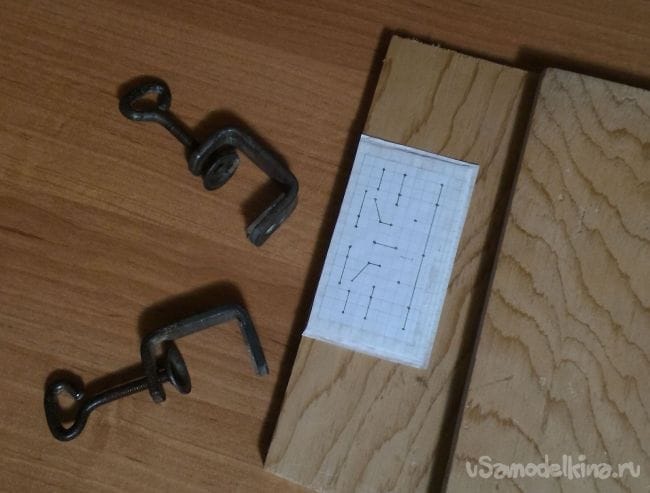

Заготовку отправляем под пресс
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

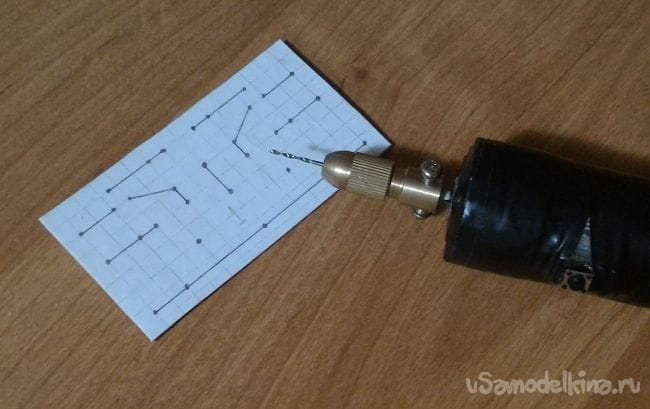

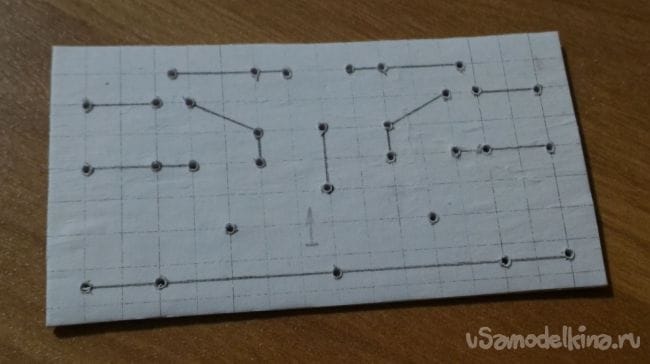

После просушки вырезаем заготовку платы и сверлим отверстия под ножки радиодеталей
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

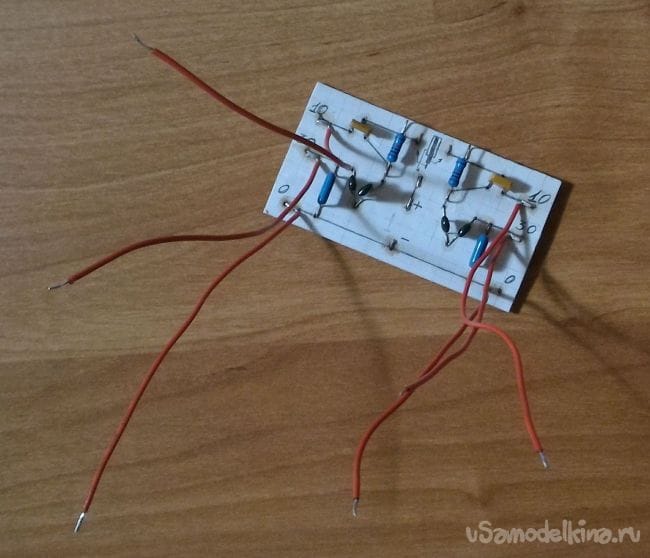

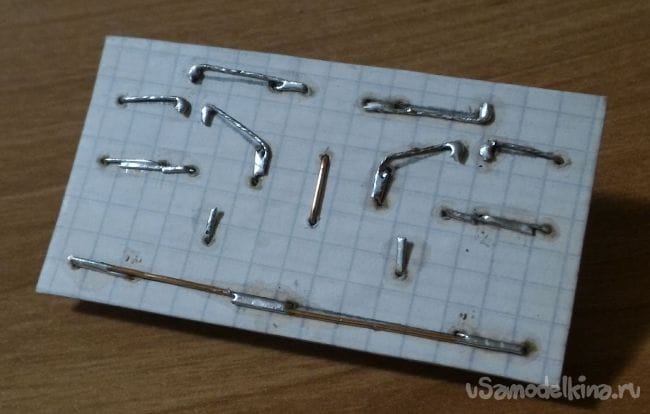

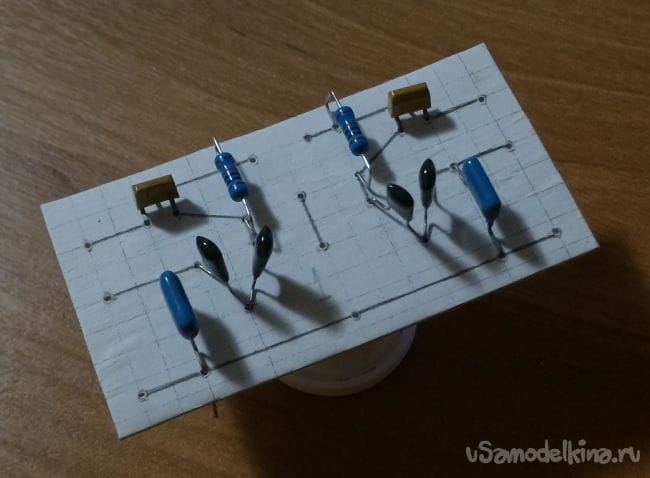

Размещаем радиокомпоненты на плате, производим пайку
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

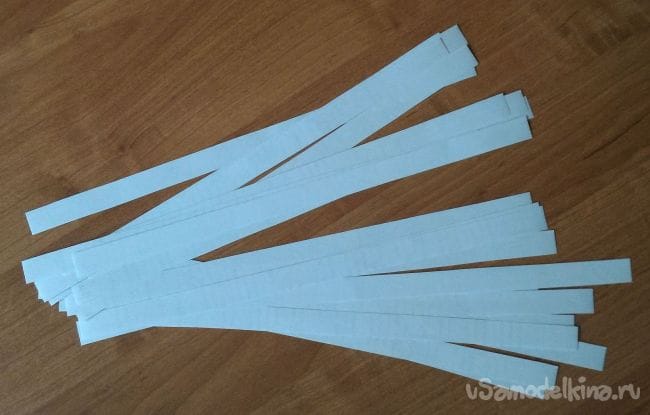

Нарезаем бумажные полоски
Простой металлоискатель из подручного материала своими руками

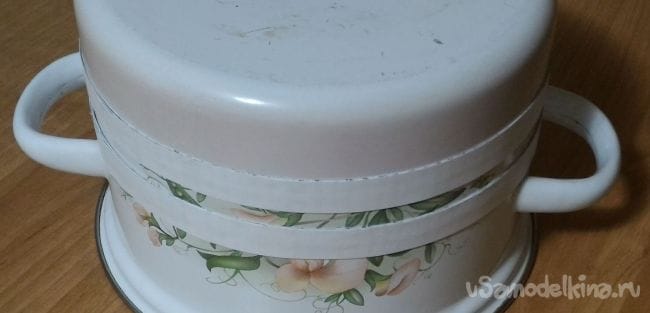

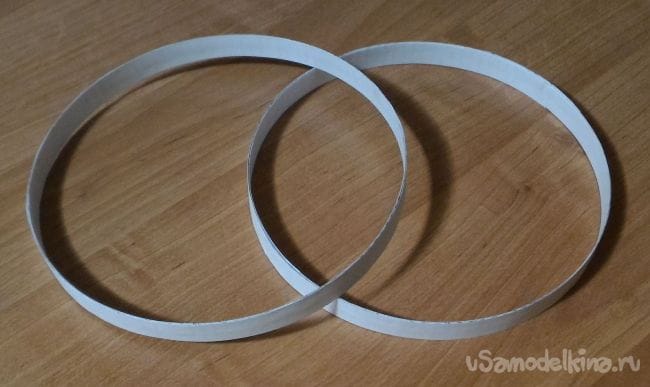

Используя кастрюлю, склеиваем из полосок два кольца (примерно в 6 – 8 слоев)
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

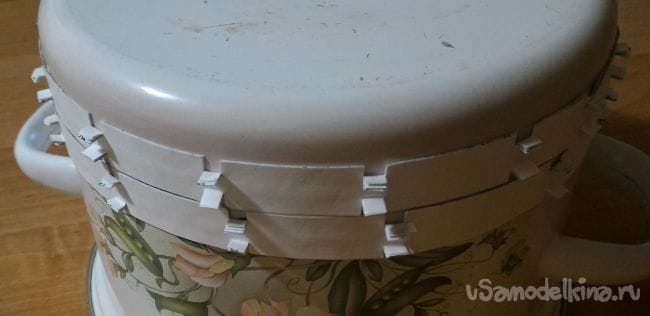

На кольцах делаем надрезы, для удобства намотки катушек
Простой металлоискатель из подручного материала своими руками

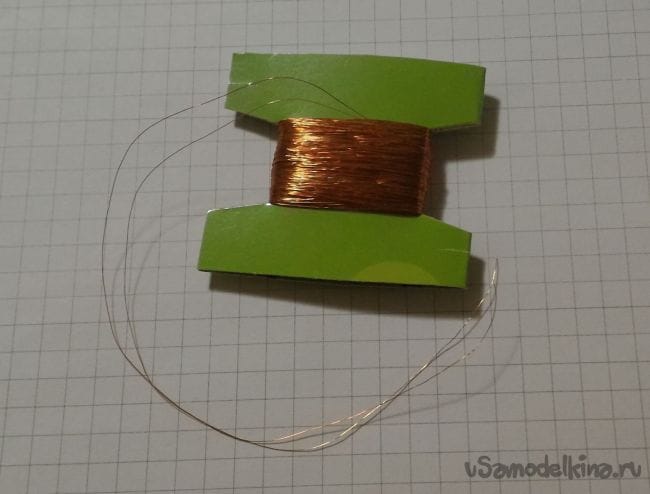

Для катушек использован двойной медный провод в лаковой изоляции диаметром 0,1 мм (в результате получилось 0,2 мм)
Простой металлоискатель из подручного материала своими руками

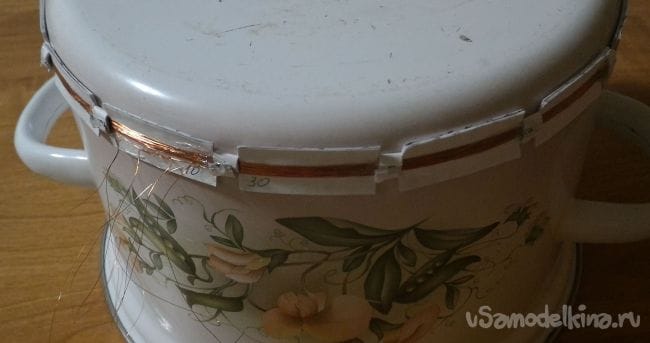

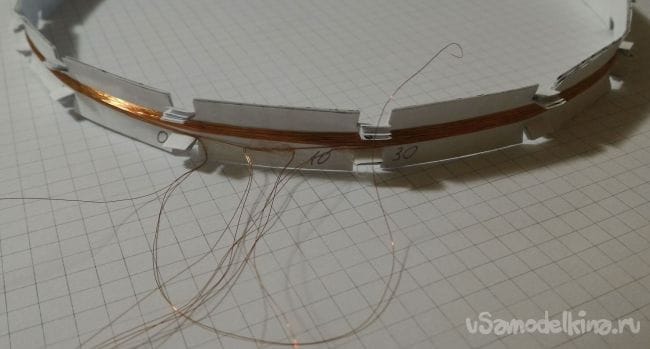

Так же, используя для удобства кастрюлю, производим намотку катушек по схеме 0 – 10 – 30 витков
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

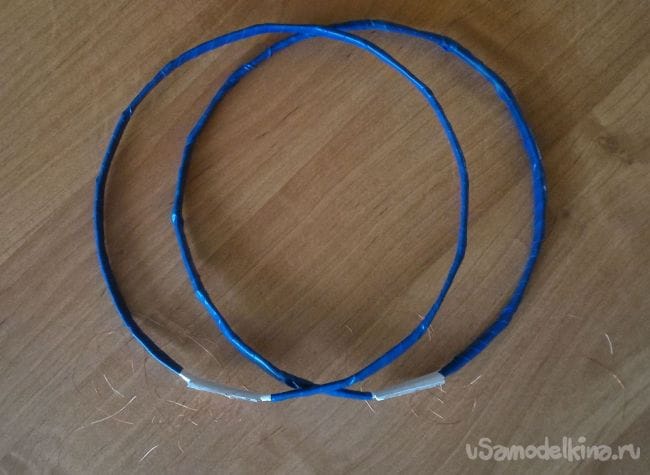

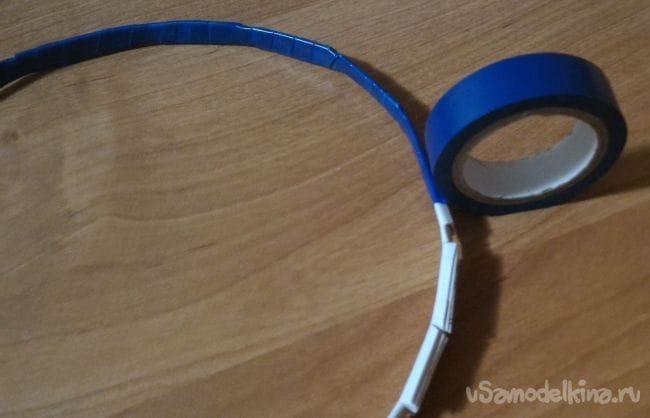

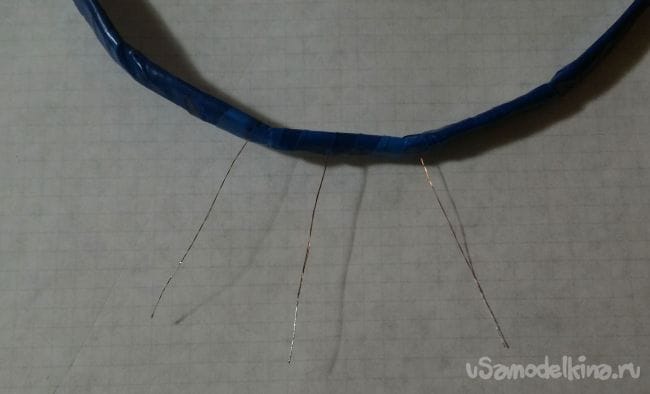

Обматываем катушки изолентой
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

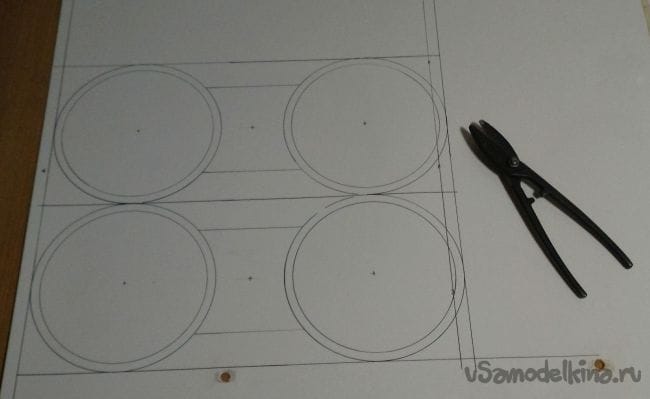

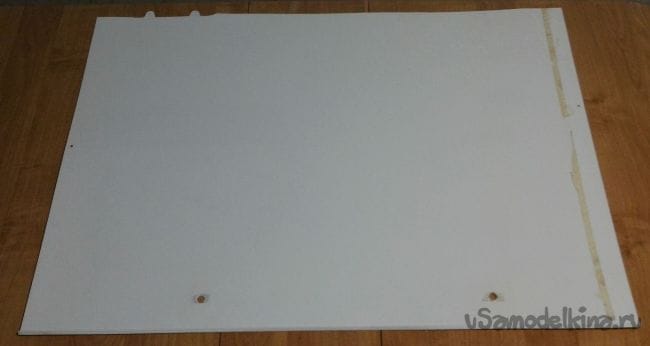

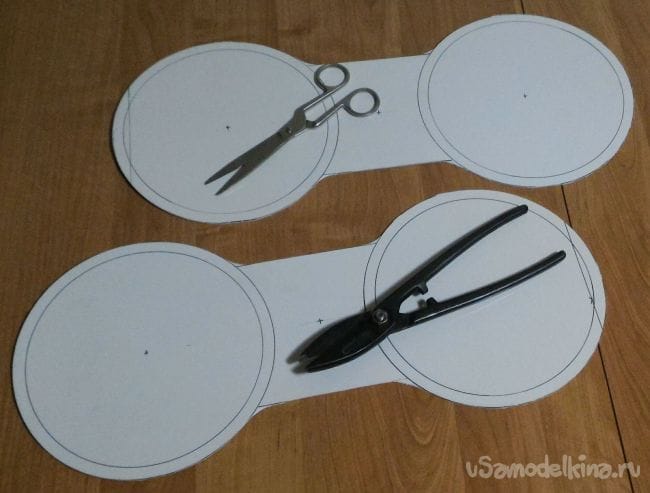

Производим разметку листового пластика и вырезаем заготовки
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

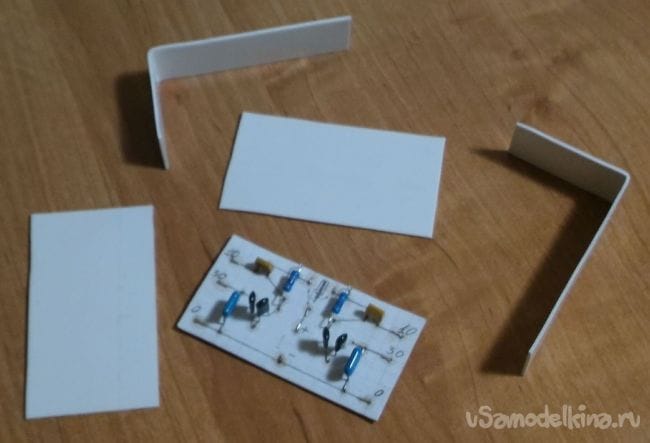

Делаем заготовки для корпуса рабочей платы
Простой металлоискатель из подручного материала своими руками

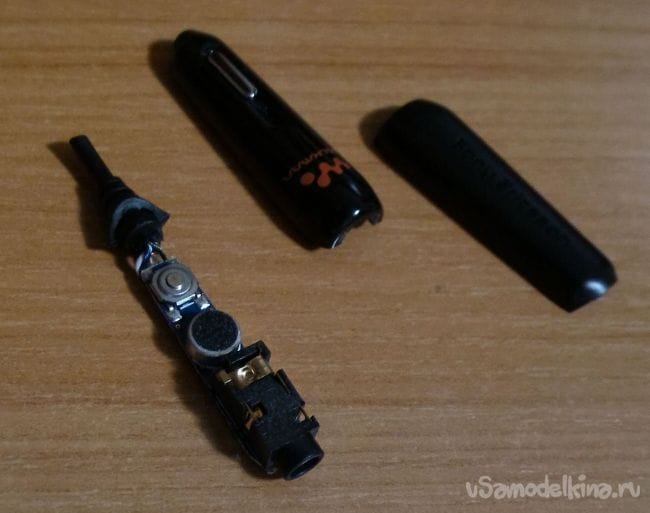

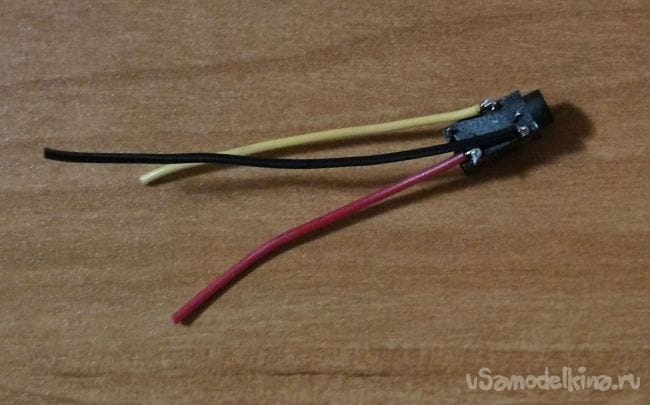

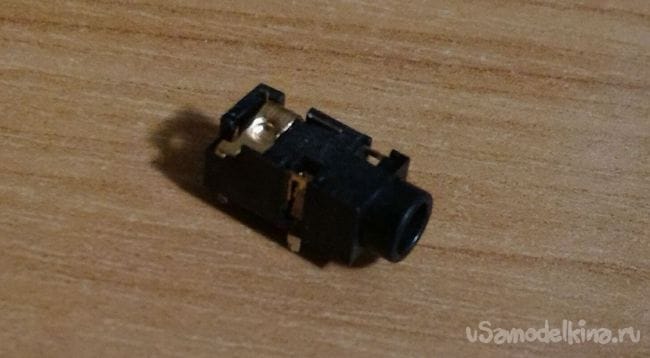

Разбираем гарнитуру сотового телефона и выпаиваем стерео разъем под наушники
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

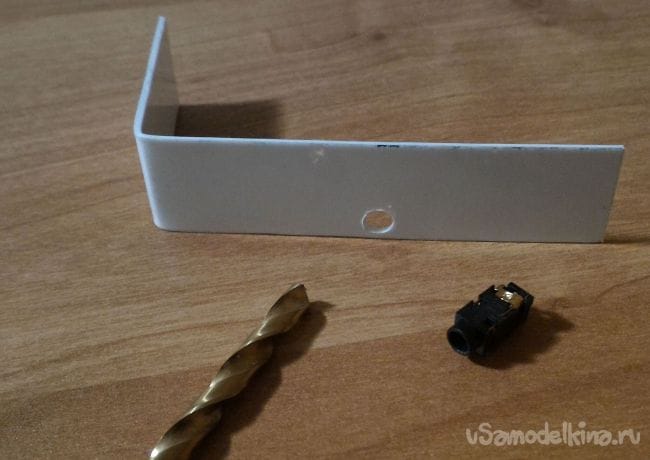

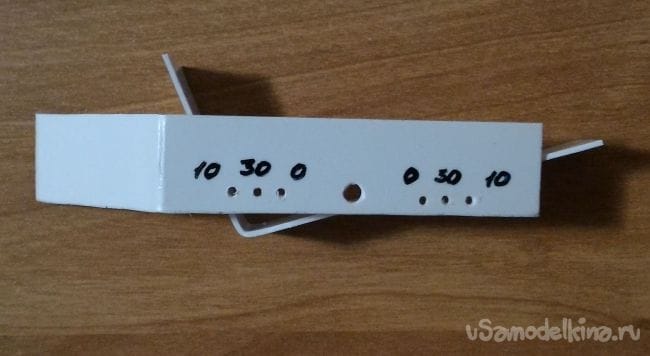

В заготовках корпуса сверлим отверстия под стерео разъем с одной стороны и под провода с другой
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

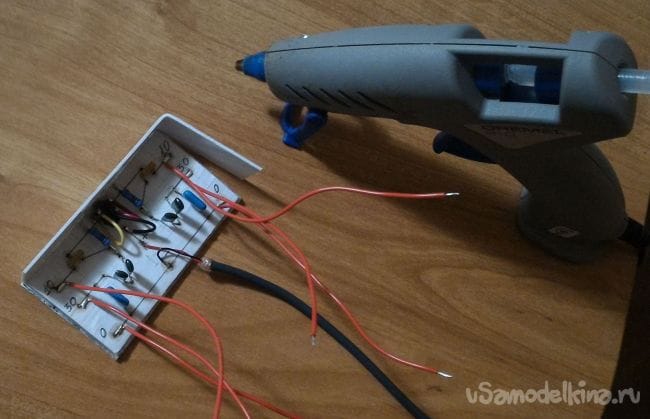

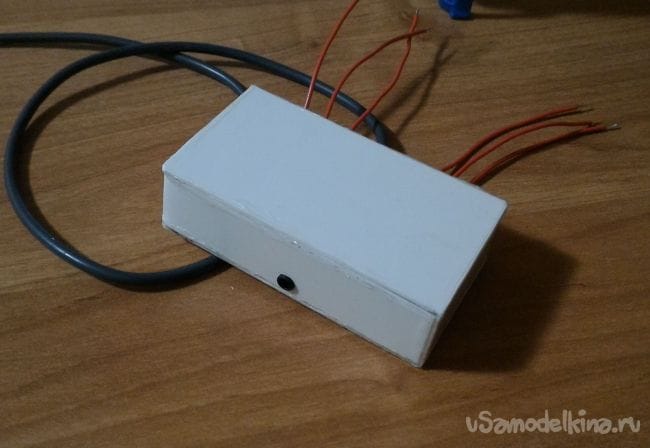

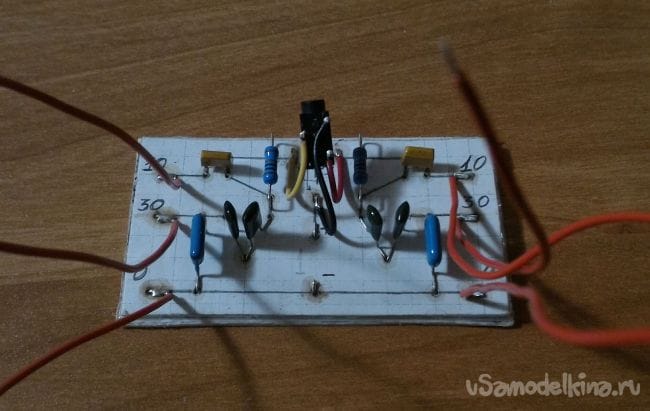

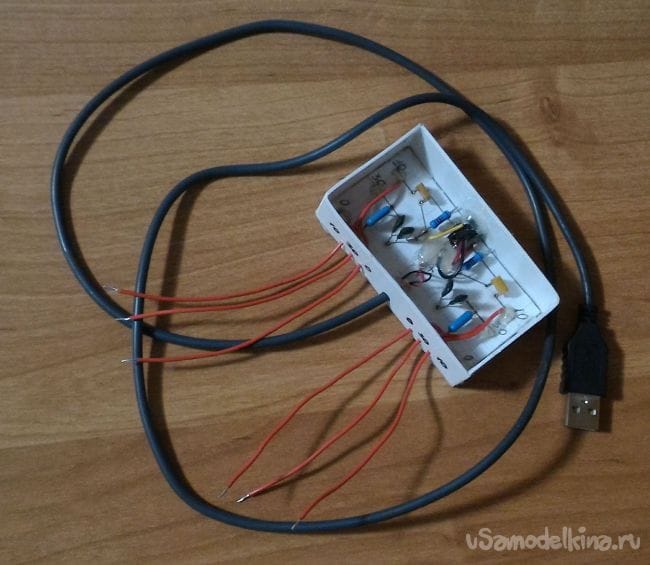

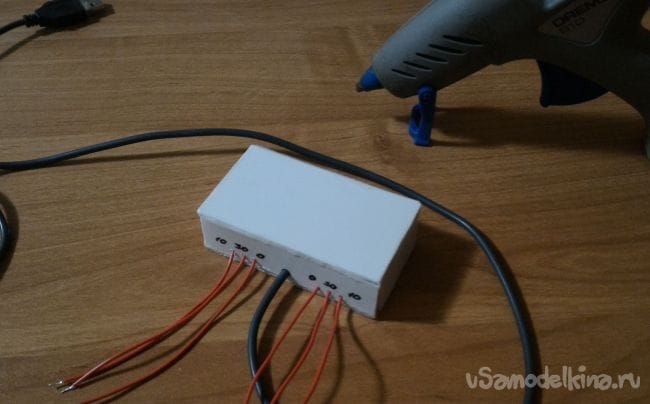

Завершаем сборку рабочей платы и корпуса для нее
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

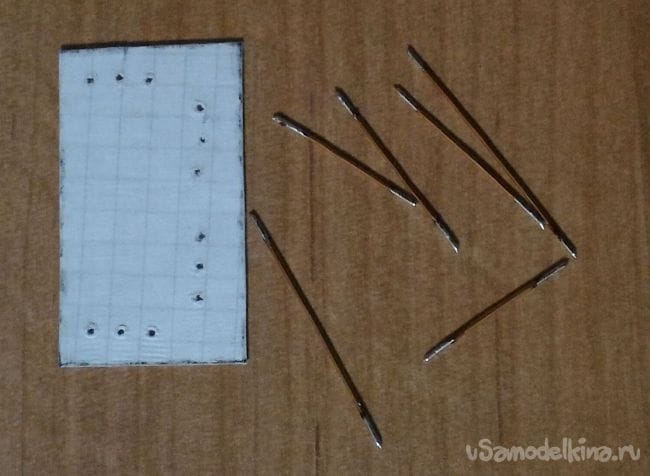

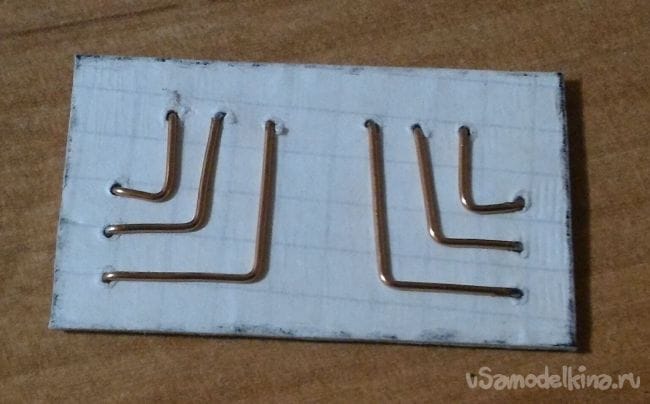

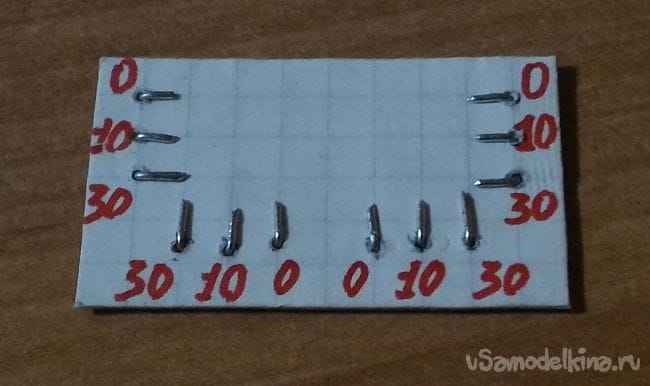

Вышеописанным способом делаем вторую плату, из медной проволоки изготавливаем токоведущие дорожки
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

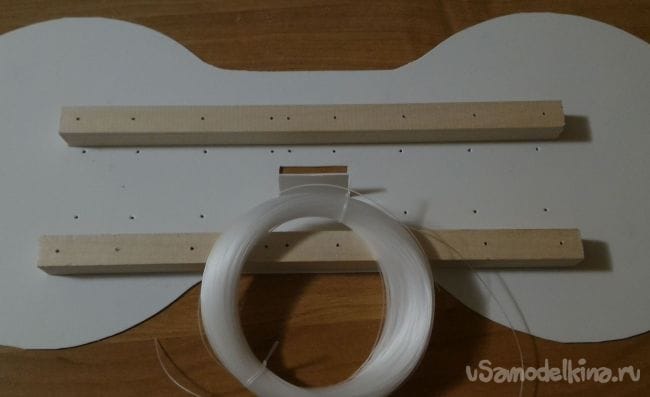

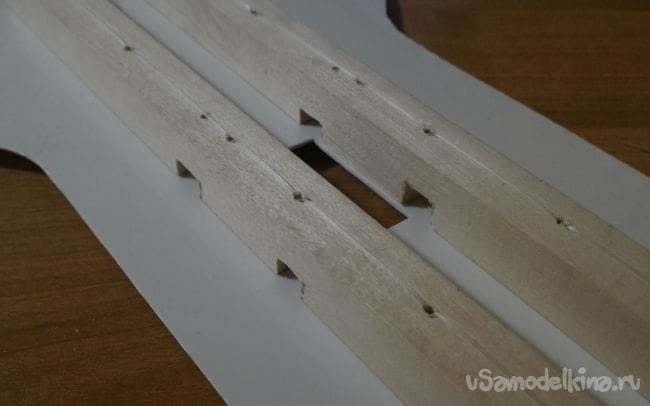

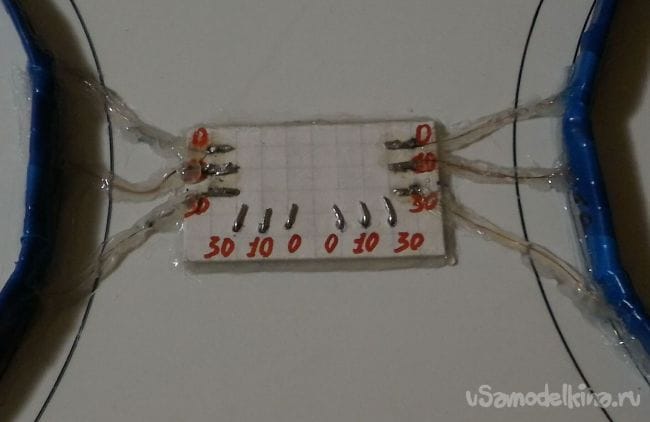

Закрепляем катушки и плату с дорожками на нижней заготовке корпуса, производим пайку, соблюдая схему подключения витков катушек
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

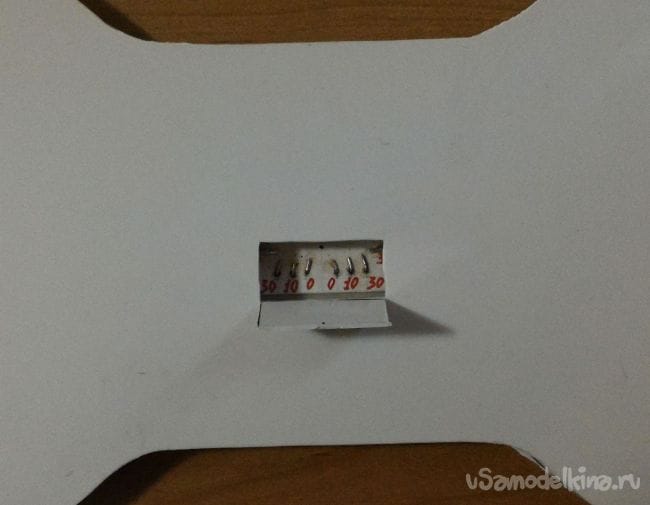

На верхней заготовке корпуса делаем отверстие
Простой металлоискатель из подручного материала своими руками

Дальше, больше - импровизации нет предела.

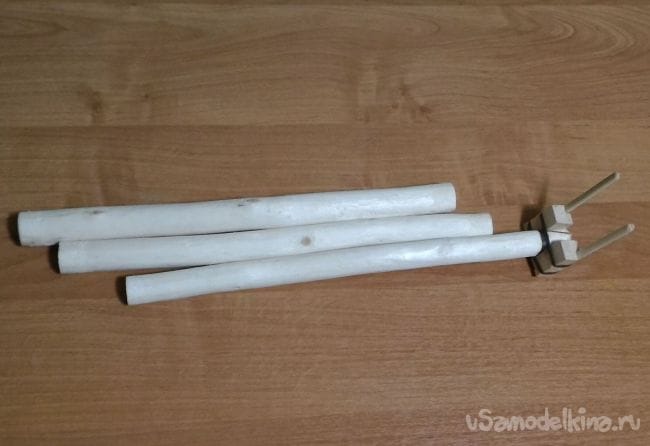

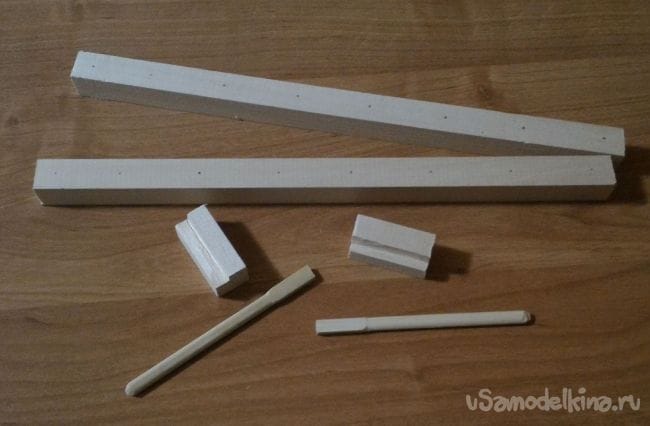

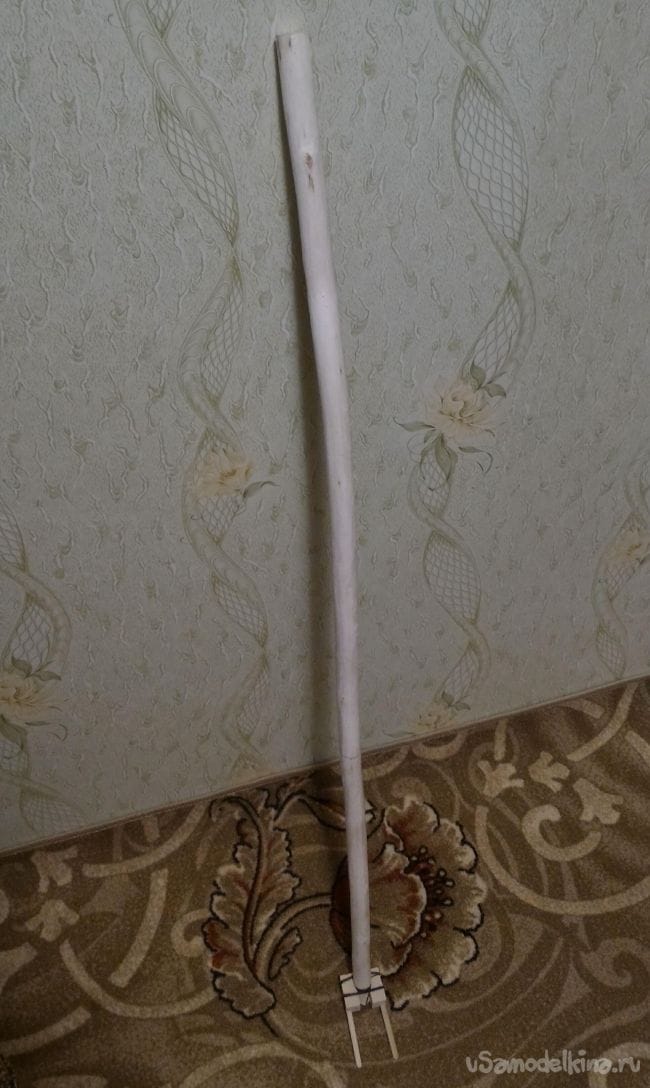

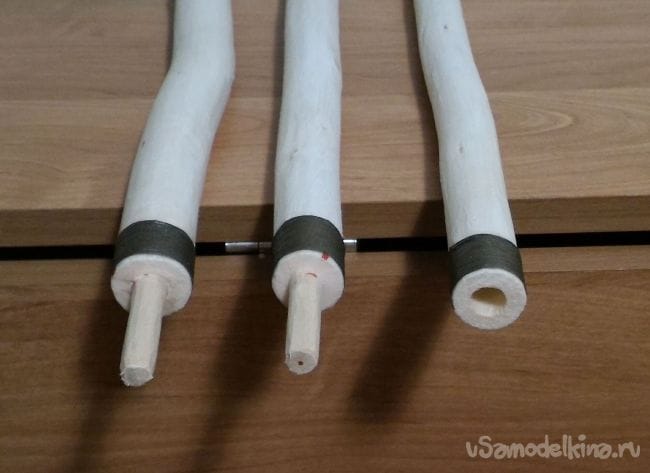

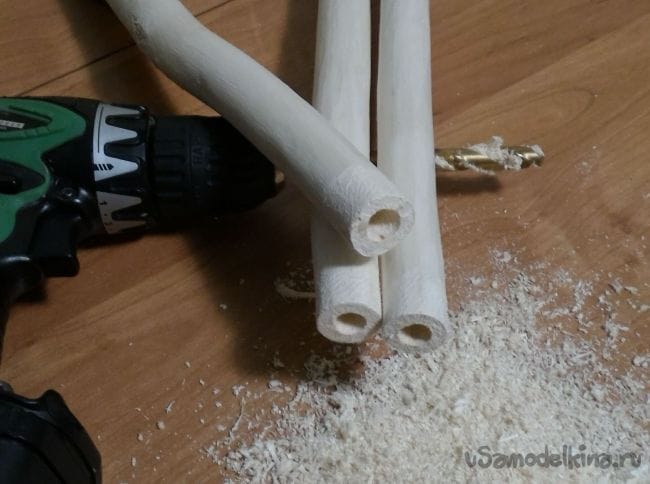

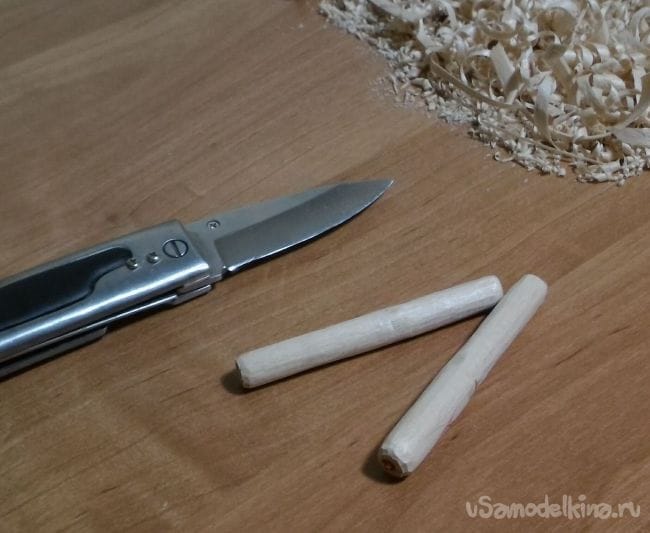

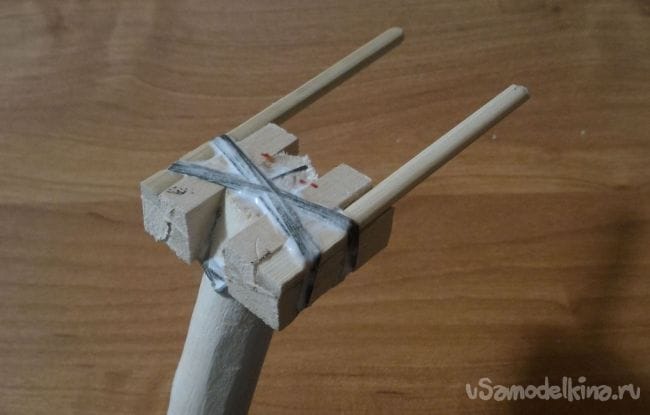

Моя задумка по разборной рукоятке и креплению на ней корпуса с катушками
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

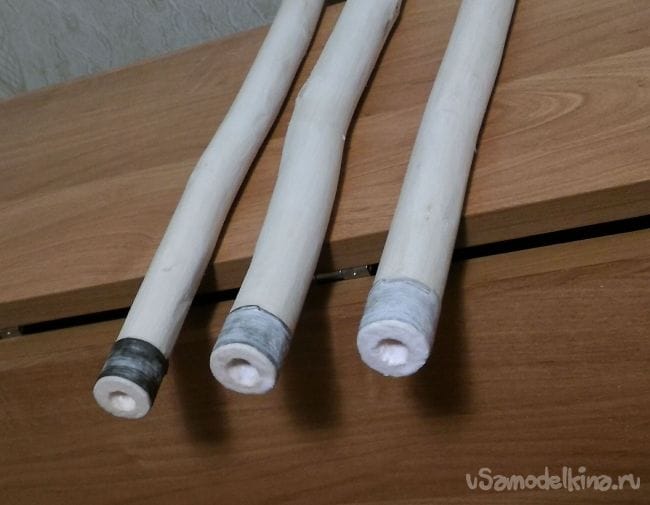

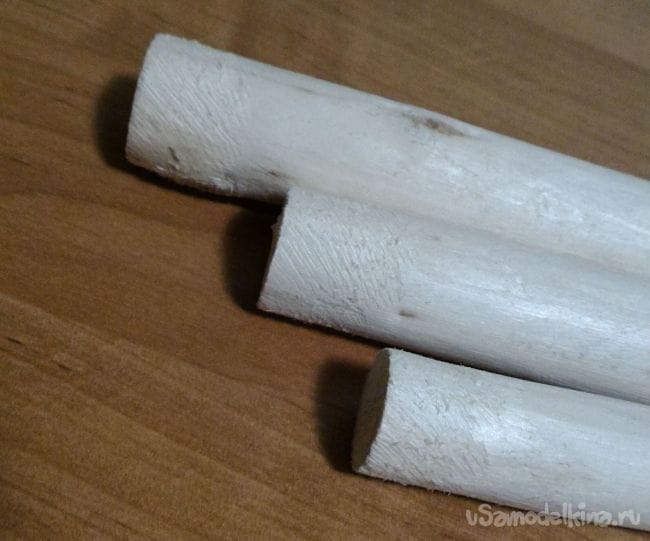

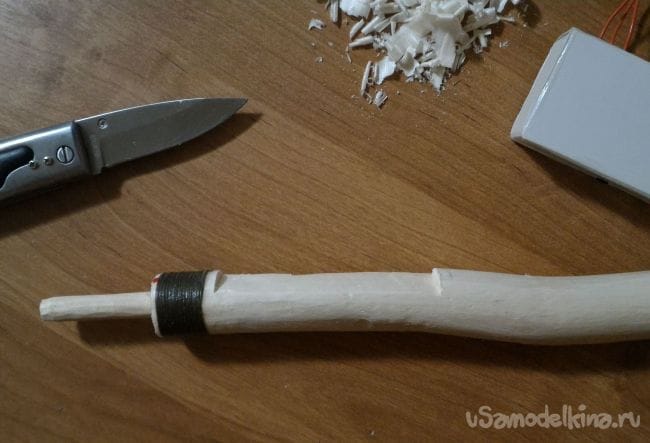

Торцы разрезанной рукоятки нацарапываем для лучшей пропитки клеем при намотке нити
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

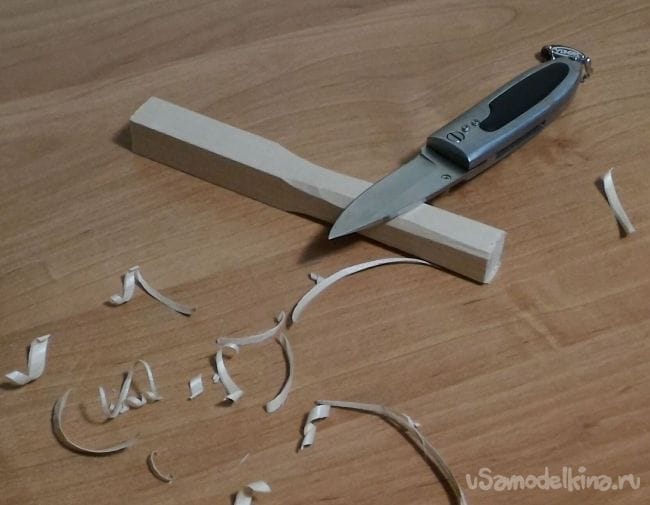

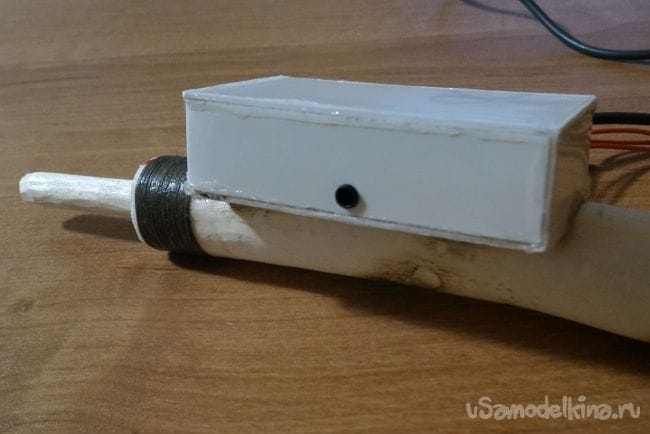

Вырезаем площадку для крепления корпуса платы
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

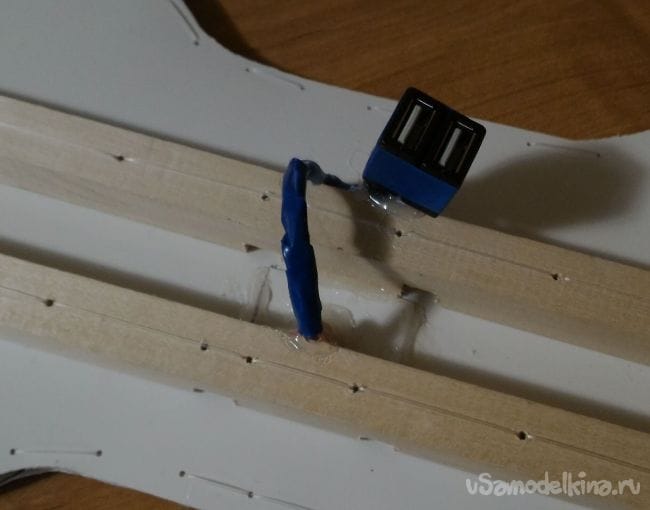

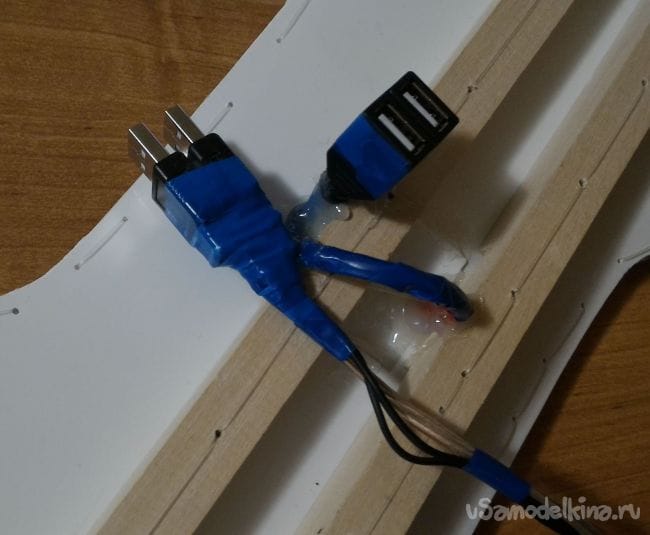

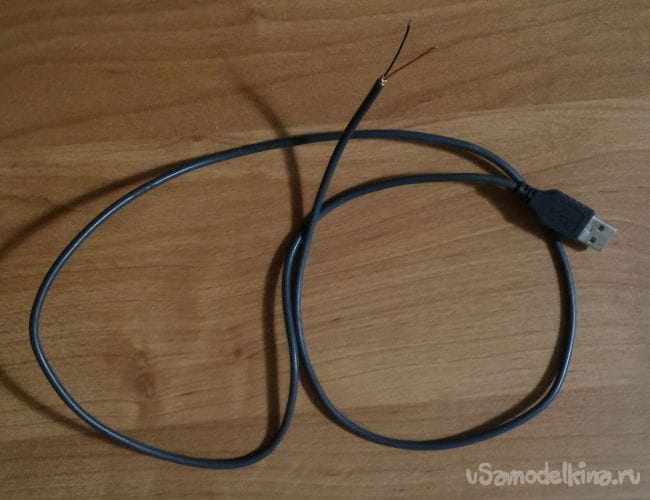

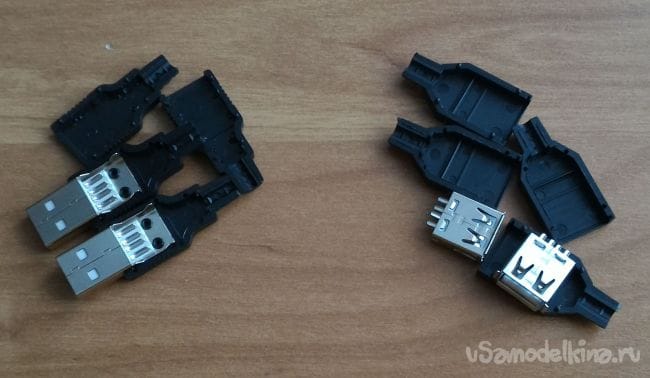

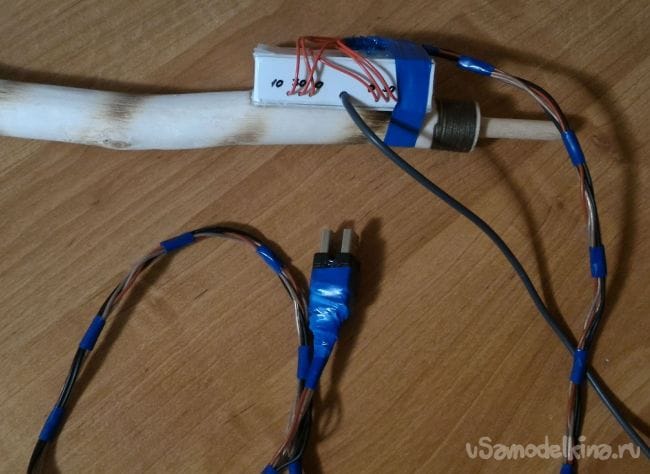

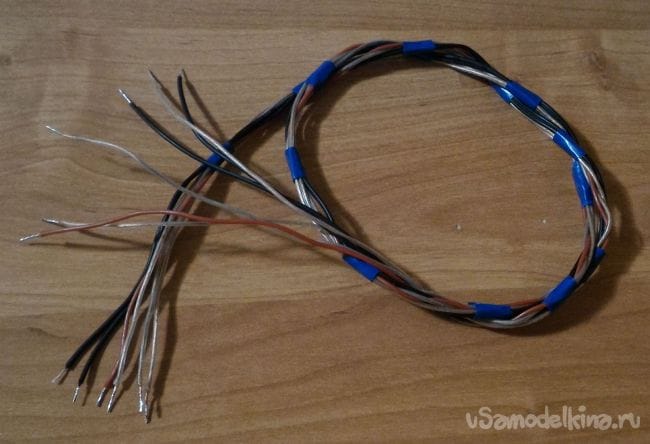

На жгут из шести проводов производим пайку USB разъемов с одной стороны и с другой – пайку выводов из корпуса платы
Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

Простой металлоискатель из подручного материала своими руками

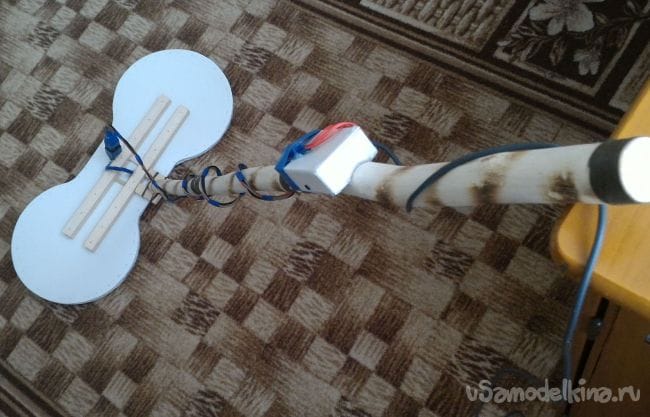

И в итоге получилось примерно так!
Простой металлоискатель из подручного материала своими руками
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
10 комментариев
  1. Dmitrij
    Наконец, кто-то реализовал самоделки по статьям и этого сайта и выложил) Это Бабочка я так понял?
    "Марти! Думать нужно в четырех измерениях..."
  2. pogranec
    ANPR_ALEKS скажите действительно ли у него такие характеристики как в предыдущей статье?
    пятикопеечная монета времени СССР обнаруживается на глубине до 15 см
    причем до понятие растяжимое. Если есть возможность можете протестировать в грунте?
  3. Dmitrij
    Точно, и еще мы спорили как-то... Как металлоискатель реагирует на разные металлы. Тон меняется, если сравнивать медь и сталь, например?
    "Марти! Думать нужно в четырех измерениях..."
    1. Иван_Похмельев
      В такой схеме дискриминация невозможна в принципе.
  4. Делаюсам
    Цитата: Иван_Похмельев
    В такой схеме дискриминация невозможна в принципе.

    Иван, да какая тут может быть дискриминация? Музыкальная шкатулка. Интересно на сколько хватит оператора слушать ее? Через 5-10 минут вы перестанете полностью определять изменения звука. Тем более на цвет- металлы. Что больше всего многих и волнует.
  5. Делаюсам
    Вот не дорогая игрушка, а какие "возможности"?
    http://hobimd.ru/metalloiskateli/terra-n
    Если вы уж так желаете этим заняться.
    У меня такие и есть опыт, не первый год "замужем".
  6. Делаюсам
    "Терка 705" Для сравнения цен.
  7. AnPr_Aleks Автор
    Да - это "бабочка".
    Возможности - попытался продемонстрировать в видео.
    К сожалению на улице уже много снега и мороз, поэтому проверка в грунте откладывается на будущее.
    Определять разные металлы - я изменений в тоне не заметил. Да и собирал с внесенными изменениями в конструкцию: толщина провода, номиналы конденсаторов. Может быть есть более подходящий комплект по характеристикам электронных компонентов, я не знаю.
    В предыдущей статье были описаны различные способы настройки, я пока не пробовал.
    Собрал устройство исключительно из интереса: будет или не будет работать.
    Итог - работает! А, как я уже говорил ранее, совершенству нет предела!
  8. Dmitrij
    А как его можно значительно усилить? Увеличить диаметр катушек, поможет? Или компоненты какие заменить может на более мощные?

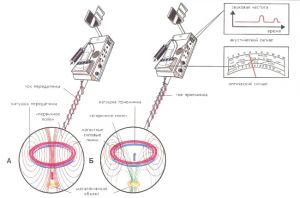

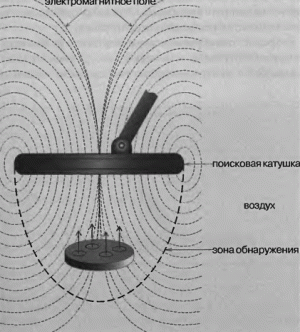

    Как вообще распространяются электромагнитные поля, проходят через центр катушек перпендикулярно?

    Теоретически так...




    То есть фактически нужны такие условия:

    1. Катушка с переменным током. Чем сильнее ток, тем больше поле? Или поле зависит от диаметра? Наверно и то и другое.

    2. В центре приемник. Как сделать? Катушка с сердечником или без?

    3. Допустим приемник подключен к наушникам и улавливает поле катушки. Тогда при попадании под катушку металлического предмета звук будет искажаться, прально?



    И еще, эта схема выше создает высокочастотный ток для катушки, прально? А какая частота?
    "Марти! Думать нужно в четырех измерениях..."
  9. Dmitrij
    На днях попробую тоже собрать, только как всегда по-своему)) Мне главное понять принцип
    "Марти! Думать нужно в четырех измерениях..."
