Приветствую всех Самоделкиных!
Наступила осень, а значит, пора позаботиться об употреблении витаминов в холодный зимний период. Поэтому я, на Ваш суд, представляю один из вариантов самодельного изготовления комбайна для сбора вкусных, витаминизированных, а главное полезных природных даров (как работает данный комбайн можно посмотреть на сайте YouTube - канал «Iskander AP»).

Как обычно, сборка устройства будет производиться из подручного материала: небольшие куски фанеры, корпус от CD чейнджера (разборка на указанном выше канале), проволока, шурупы, капроновая нить, клей.

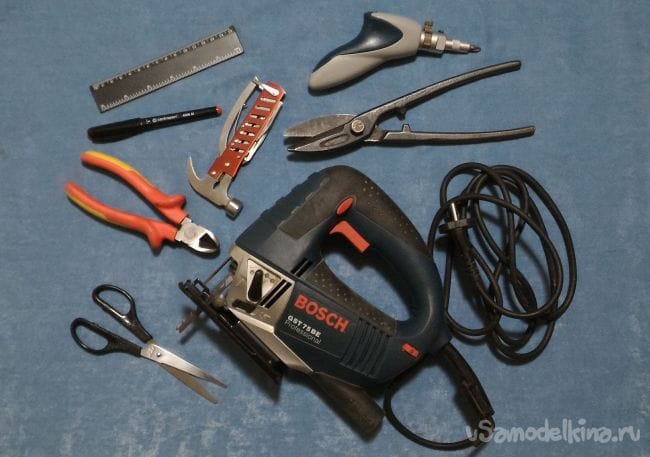

Для работы нам понадобятся инструменты:
- электро-лобзик;
- линейка;
- отвертка;
- кусачки;
- ножницы по металлу;
- дрель;
- молоток;
- маркер;
- ножницы.

Ковш для сбора ягод своими руками

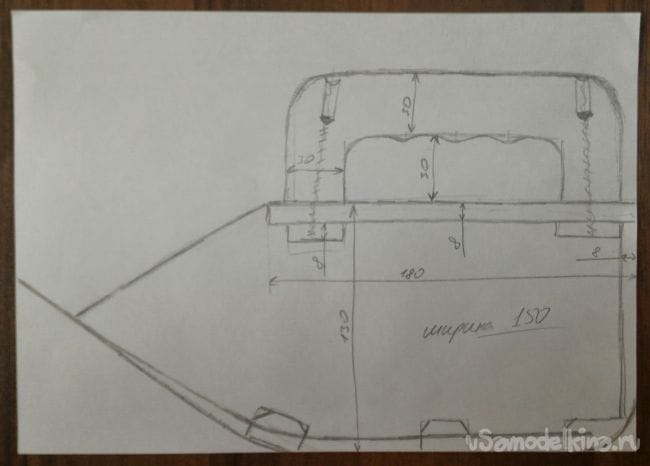

Перед сборкой устройства изобразим примерную схему, в которой размеры могут быть сугубо индивидуальны.
Ковш для сбора ягод своими руками

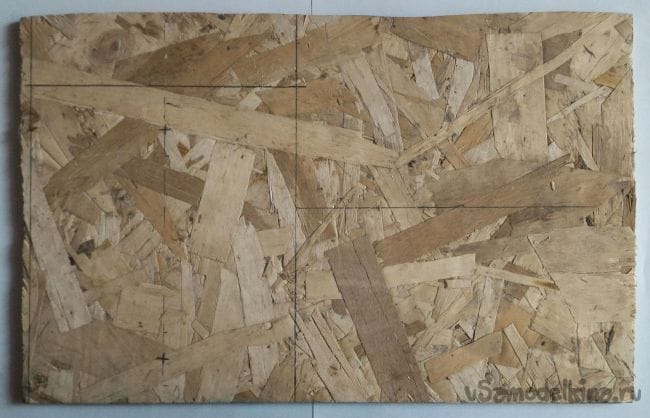

Размечаем на фанере деревянные части комбайна.
Ковш для сбора ягод своими руками

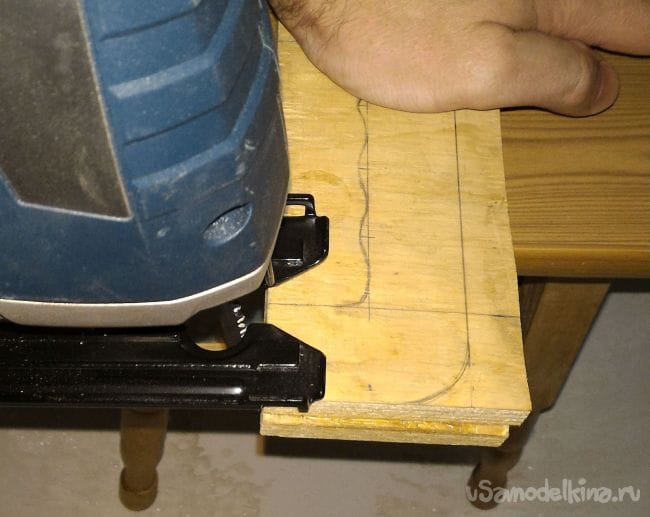

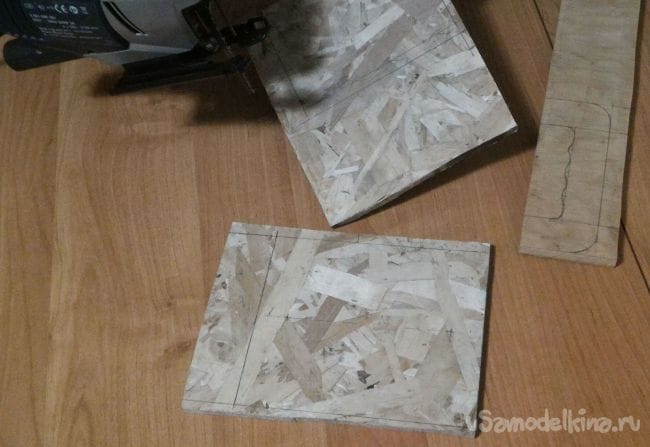

Электро-лобзиком вырезаем детали для верхней и задней части комбайна.

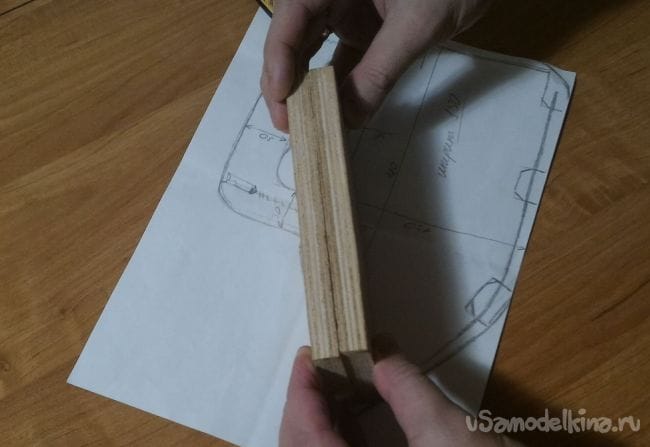

Заготовку для ручки распиливаем пополам для дальнейшей с ней работы.
Ковш для сбора ягод своими руками

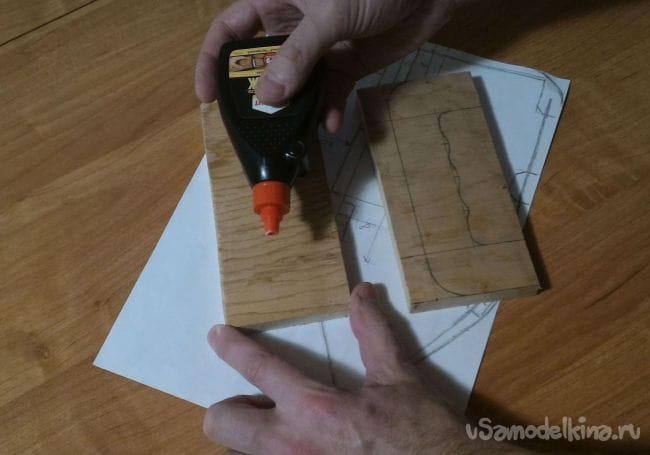

Склеиваем заготовки для ручки, используя клей для дерева.
Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

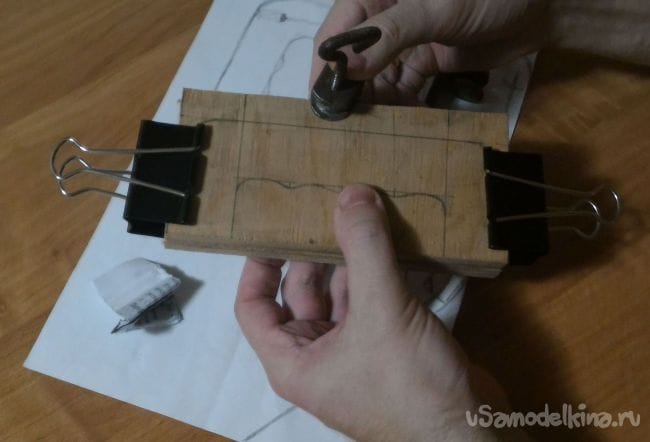

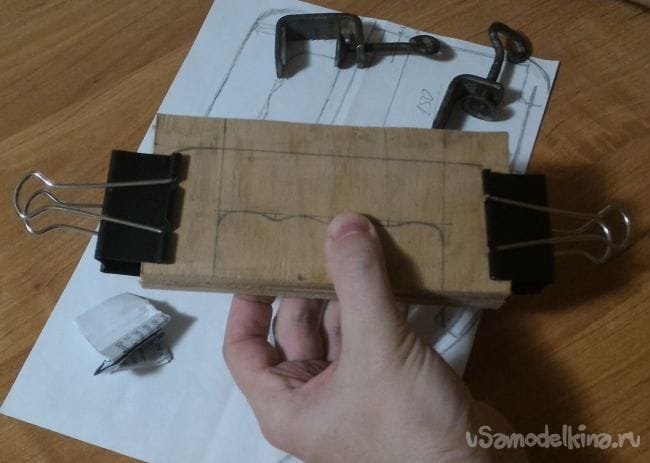

При помощи зажимов скрепляем склеиваемые детали.
Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

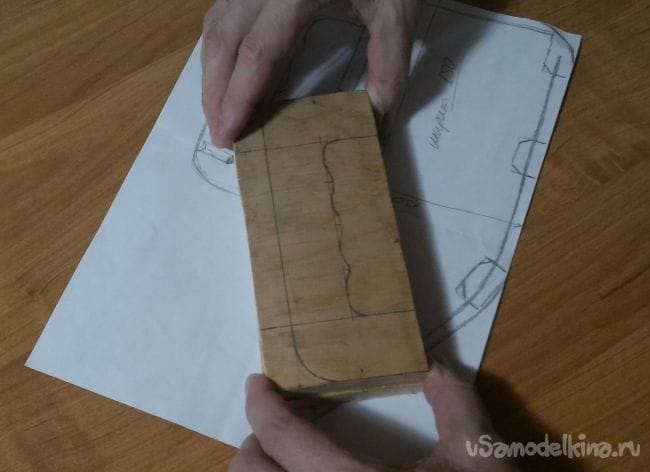

После высыхания клея, электро-лобзиком выпиливаем ручку. Ручку зачищаем наждачной бумагой, для закругления острых граней.
Ковш для сбора ягод своими руками

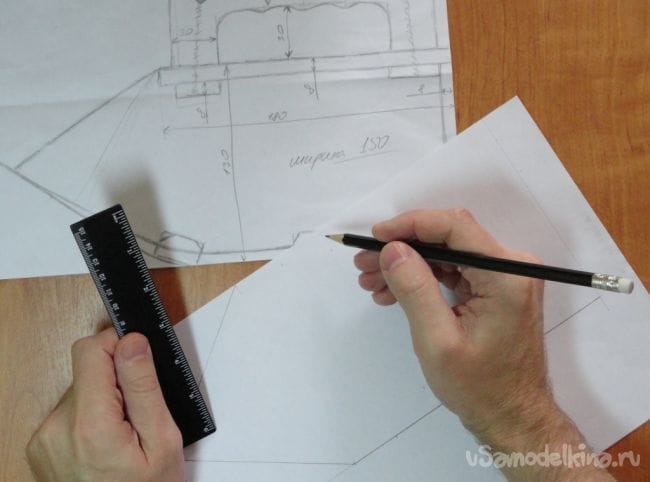

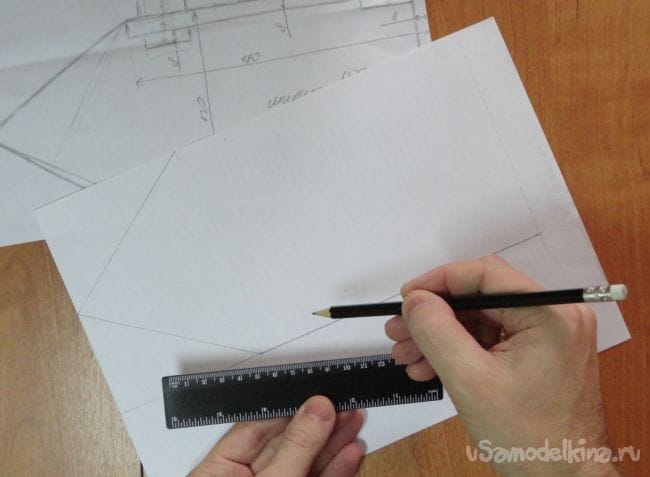

Размечаем шаблон для боковых стенок.
Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

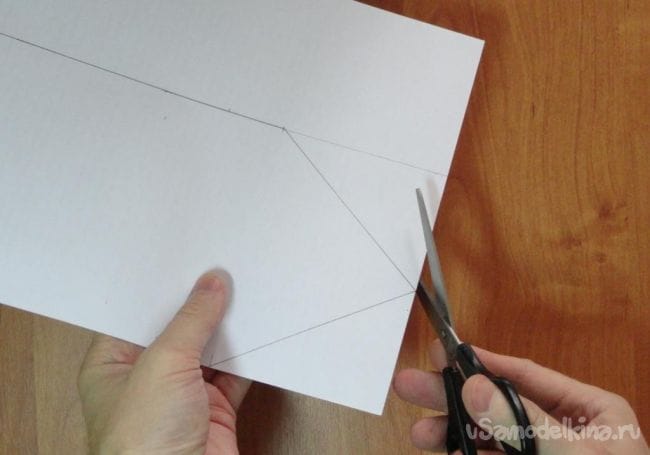

Вырезаем его.
Ковш для сбора ягод своими руками

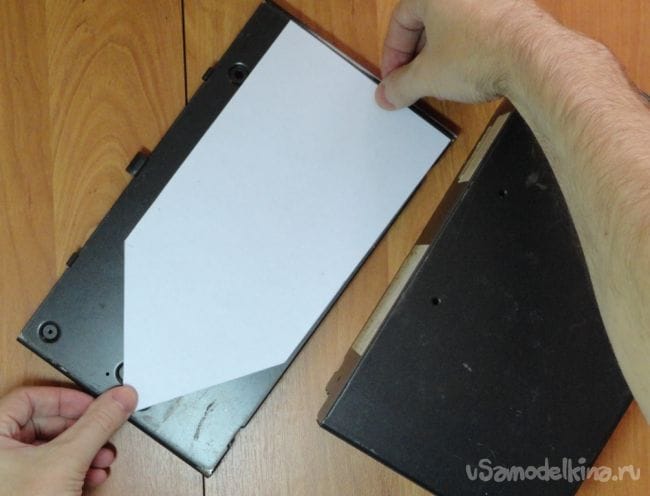

Используя подготовленный шаблон, делаем разметку на металлических заготовках.
Ковш для сбора ягод своими руками

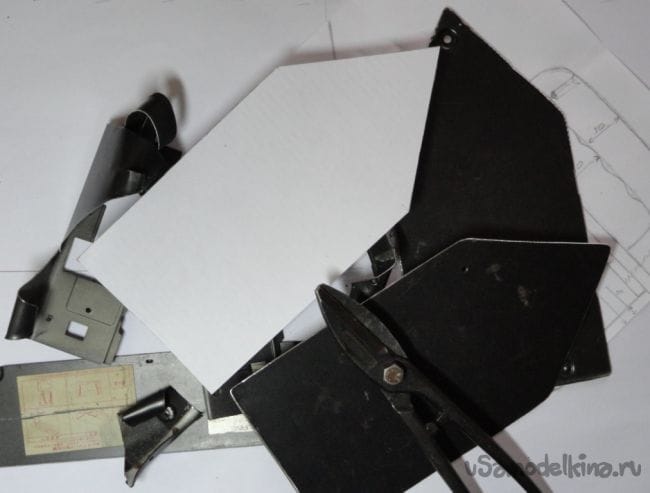

Ножницами по металлу вырезаем детали для боковых стенок комбайна.
Ковш для сбора ягод своими руками

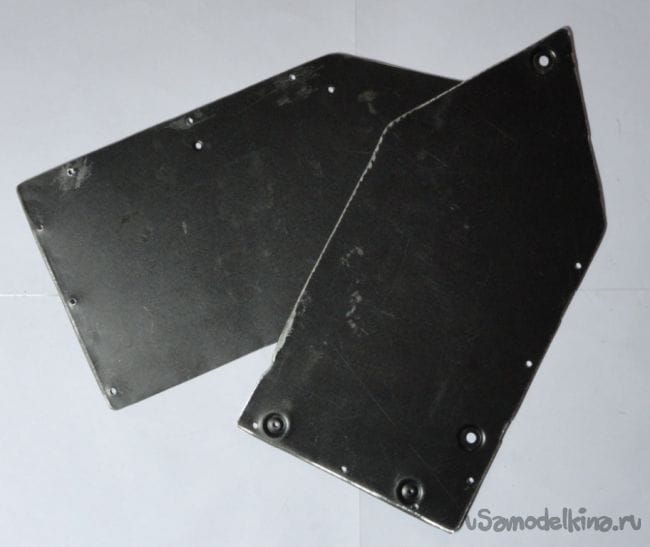

По периметру боковин сверлим отверстия под шурупы.
В результате получилось примерно так.
Ковш для сбора ягод своими руками

Далее приступаем к нижней, основной части устройства.
Берем проволоку диаметром 3 мм.
Ковш для сбора ягод своими руками

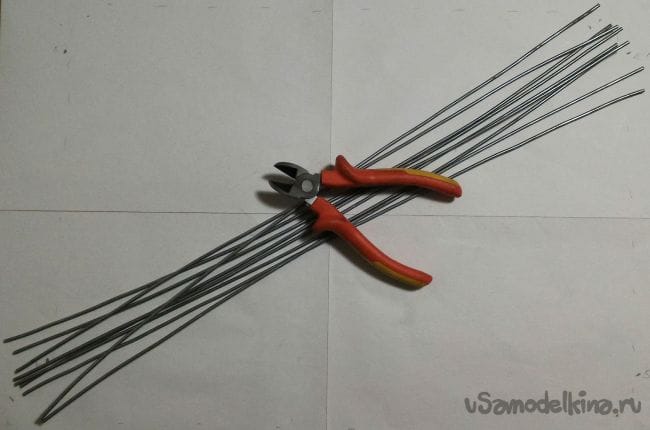

При помощи кусачек подготавливаем отрезки необходимой длины (в моем случае 60 см).
Ковш для сбора ягод своими руками

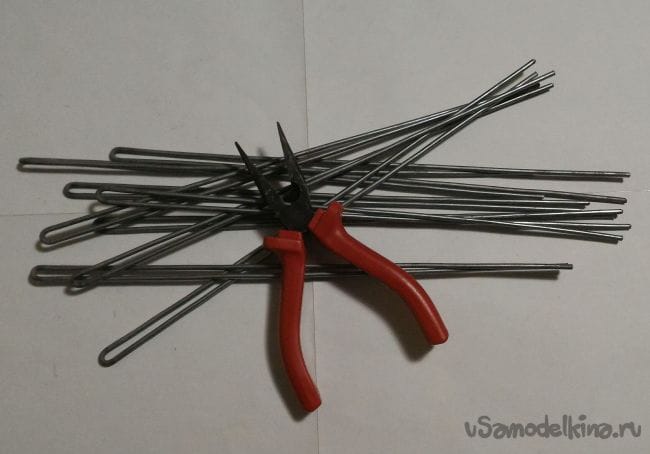

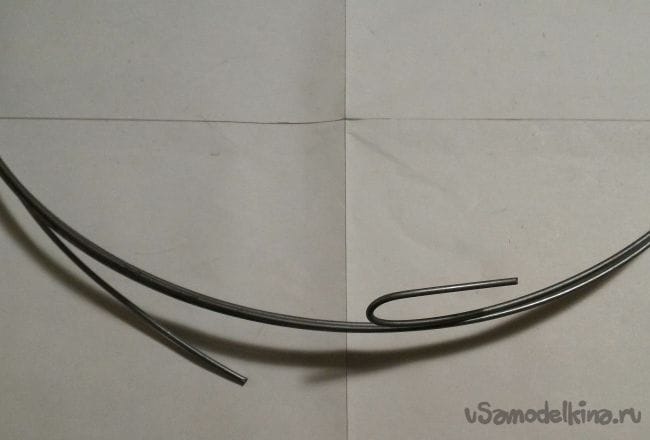

Отрезки сгибаем пополам.
Ковш для сбора ягод своими руками

Берем рейку с квадратным сечением (у меня 18 на 18 мм).

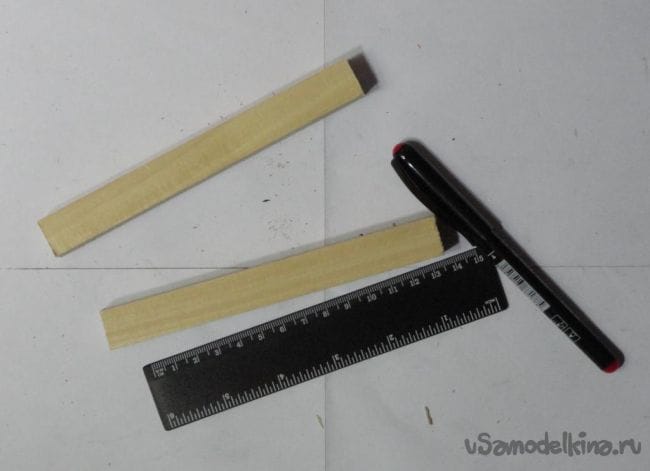

Нарезаем отрезки по ширине устройства (15 см).
Ковш для сбора ягод своими руками

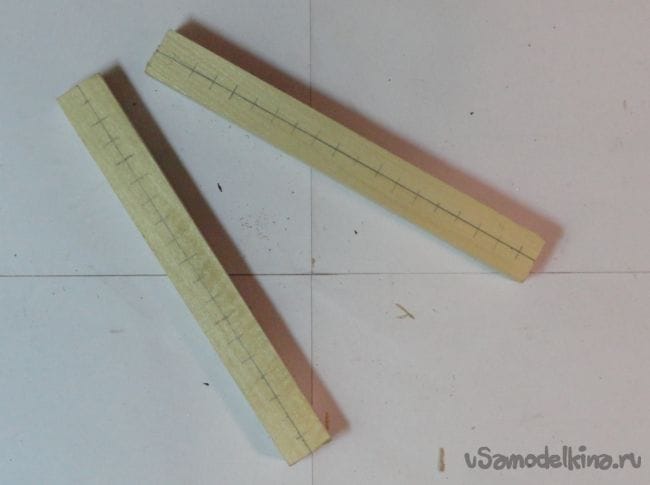

Делаем разметку по отверстия, из расчета по 5 мм между отверстиями.
Ковш для сбора ягод своими руками

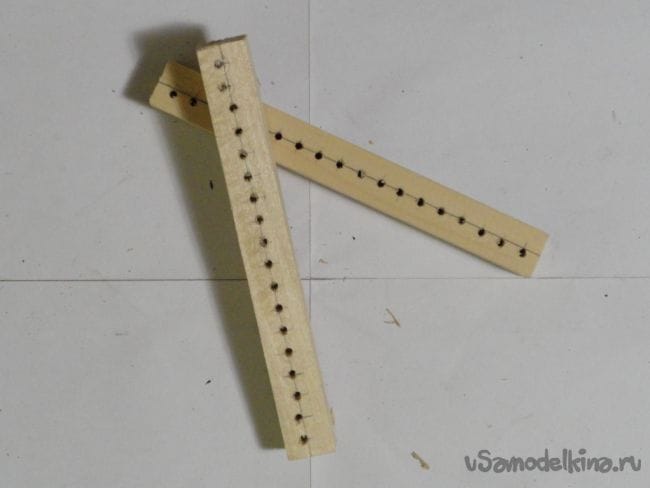

Производим сверление.
Ковш для сбора ягод своими руками

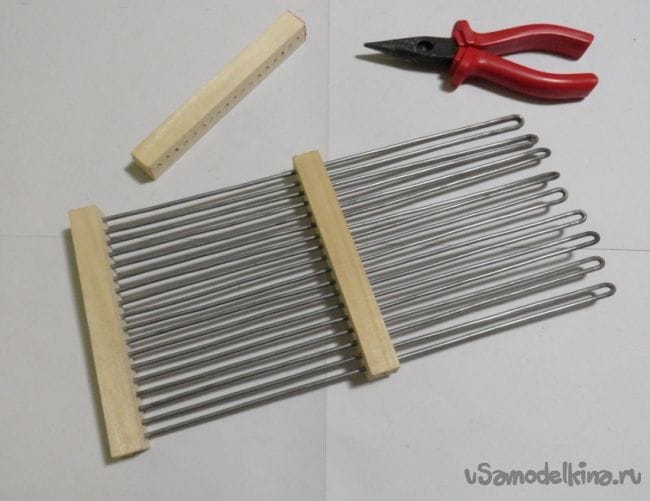

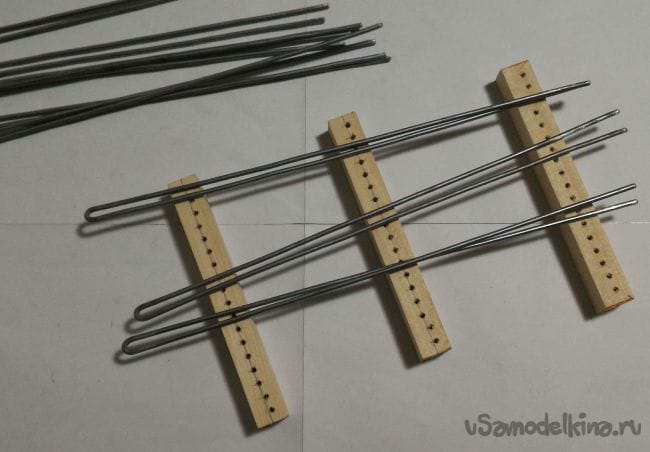

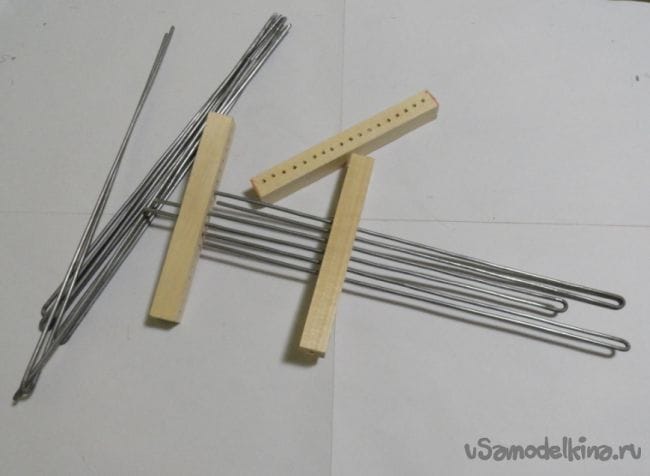

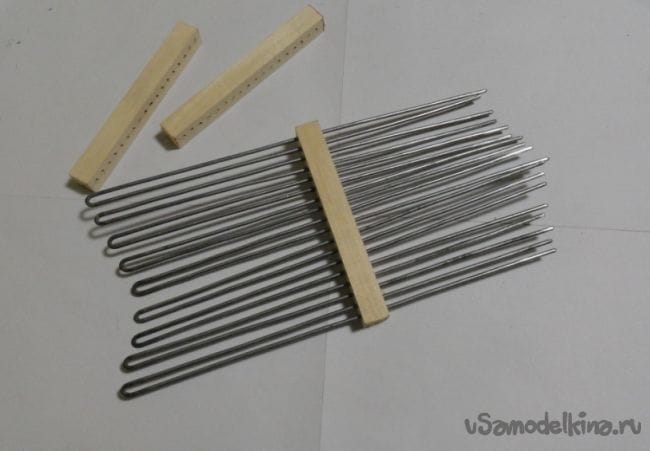

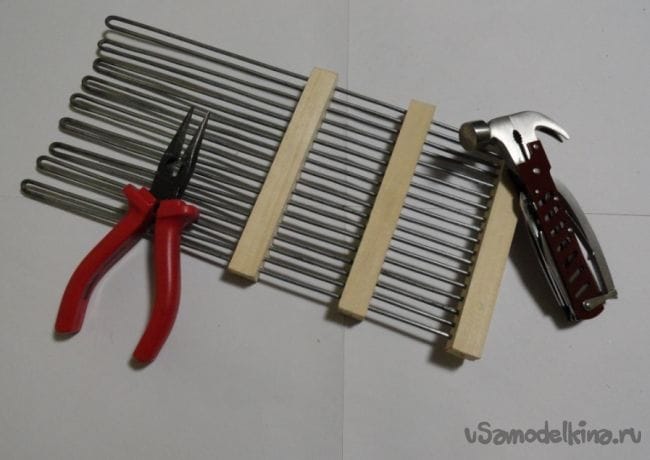

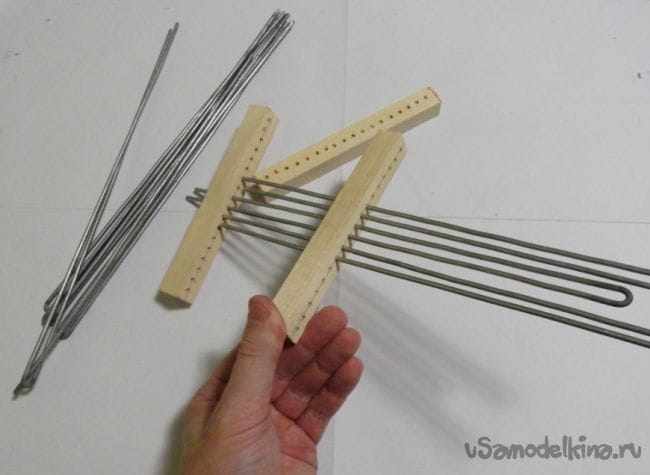

И собираем «расческу».
Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

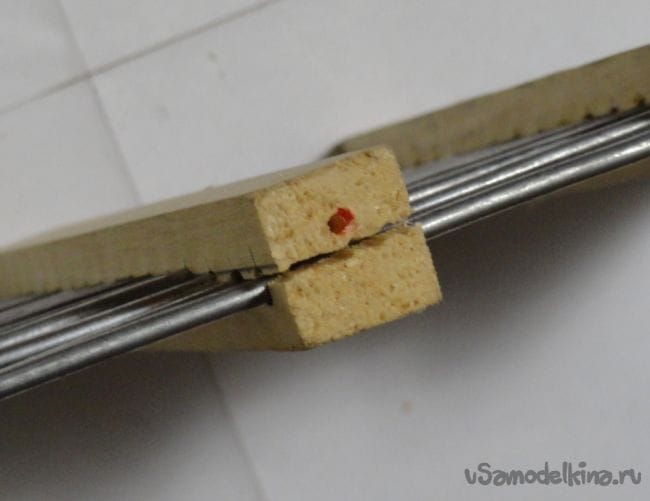

И тут … УПС!!! В процессе сборки – маленькая неприятность. Древесина оказалась хрупкая.
Ковш для сбора ягод своими руками

Но как говорится «Эту неприятность, мы переживем».

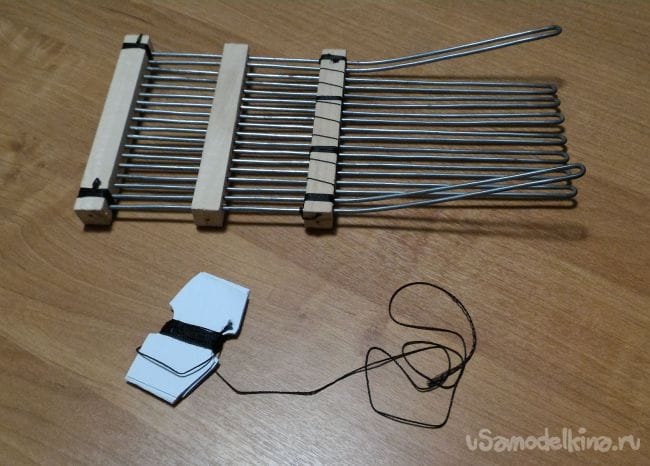

Используя капроновую нить, для надежности обматываем края всех реек. В трещину заливаем клей.
Ковш для сбора ягод своими руками

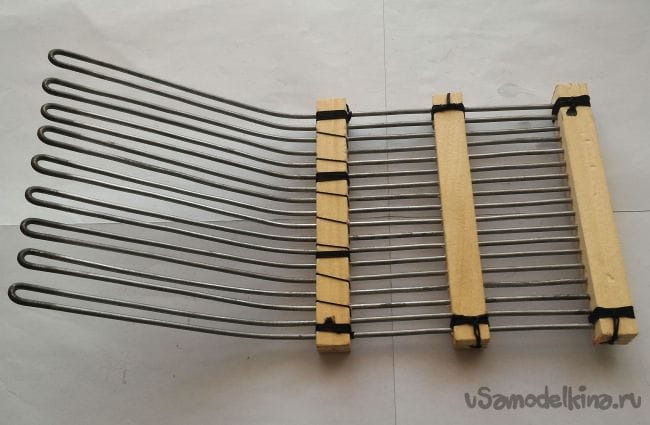

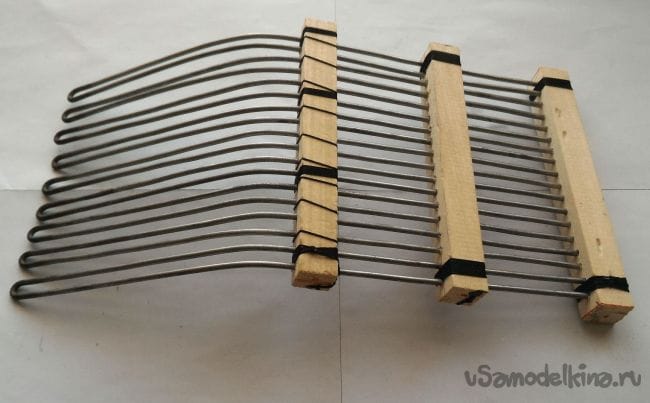

Загибаем края «расчески» по величине угла боковых стенок.
В итоге получилось так.
Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

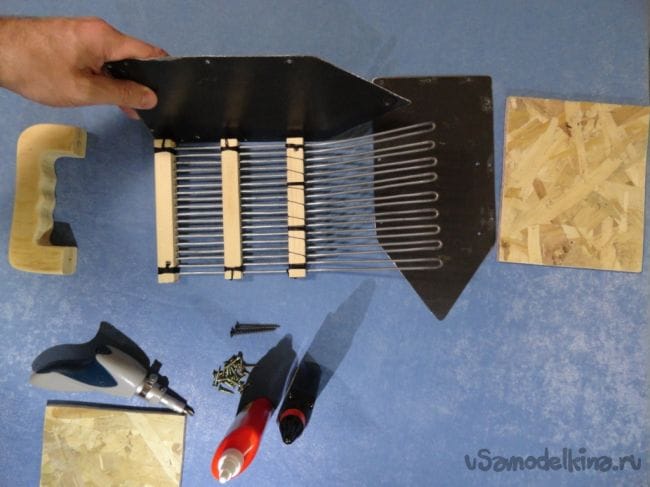

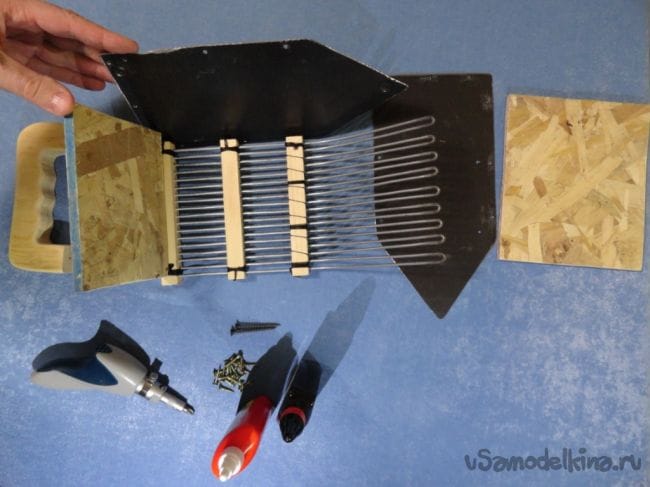

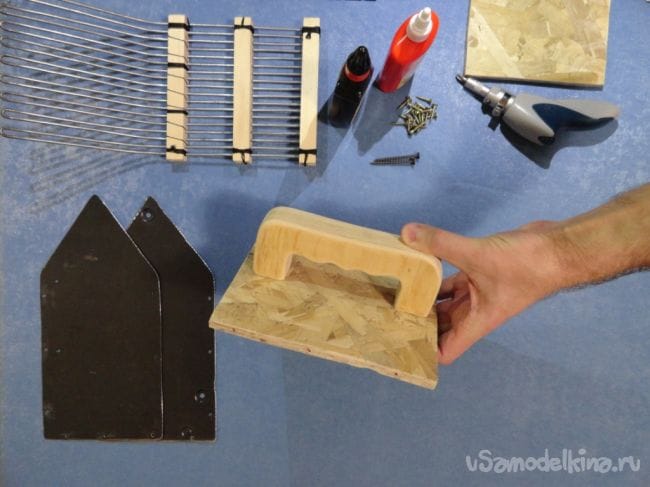

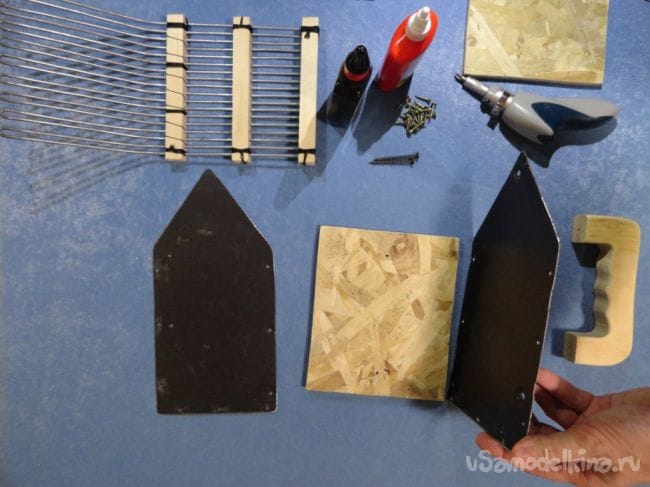

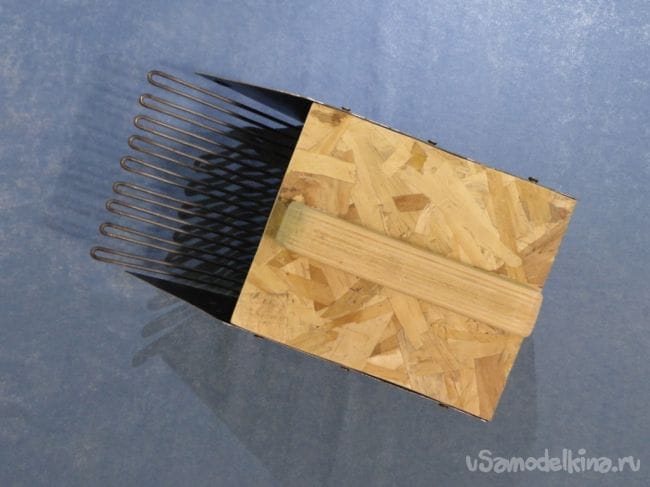

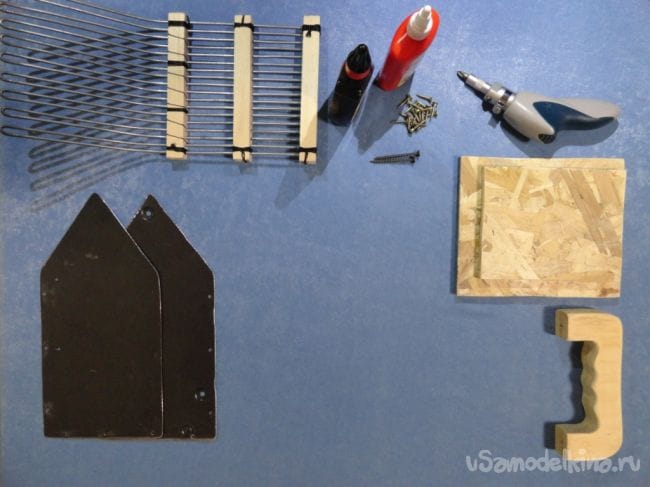

Все! Осталось собрать детали конструктора в единое целое.
Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

Ковш для сбора ягод своими руками

И с веселым настроением – «Вперед за витаминами!!!».
