Ручной бур своими руками

Ручной бур своими руками

Для чистки и углубления дренажа в погребе потребовался бур, а т.к. в дренаже была установлена труба, потребовалось изготовление новой насадки для ручного бура меньшего диаметра.

На металлическом листе, 2 мм., ставим керн и штангенциркулем вычерчиваем окружность нужного размера. Затем по линии вырезаем круг и наносим 2 перпендикулярные линии, проходящие через центр.
Ручной бур своими руками

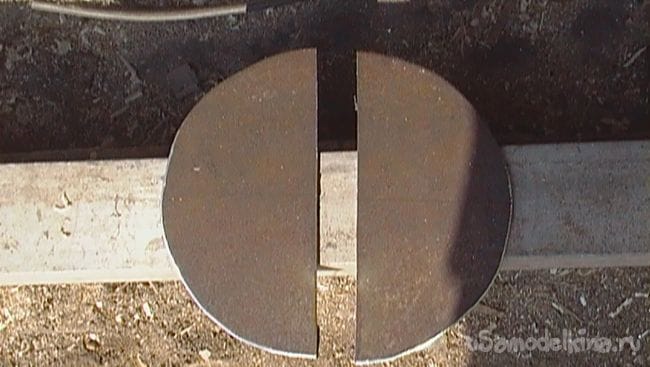

Разрезаем круг на 2 половинки
Ручной бур своими руками

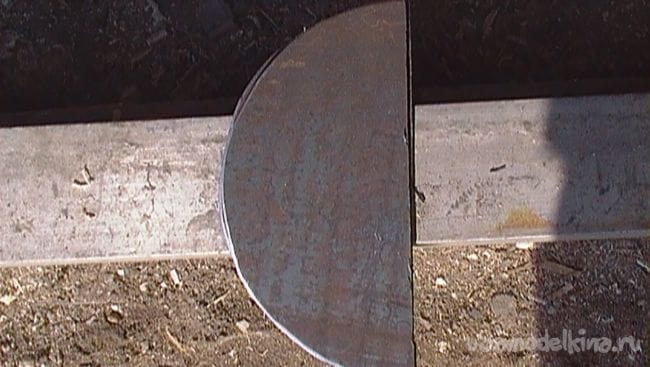

Сложив вместе, линией вверх
Ручной бур своими руками

Зажимаем в тиски. Для центральной оси отрезаем кусок профильной трубы, длинной 150 мм. и сторонами 20х20 мм.
Ручной бур своими руками

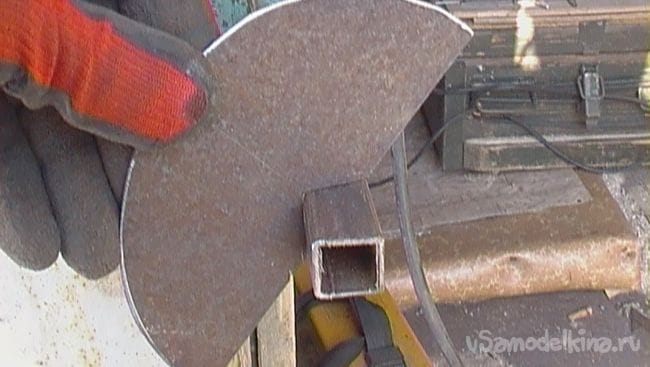

Установив торцом трубу на верхнюю половинку полукруга, очерчиваем периметр полученного треугольника.
Ручной бур своими руками

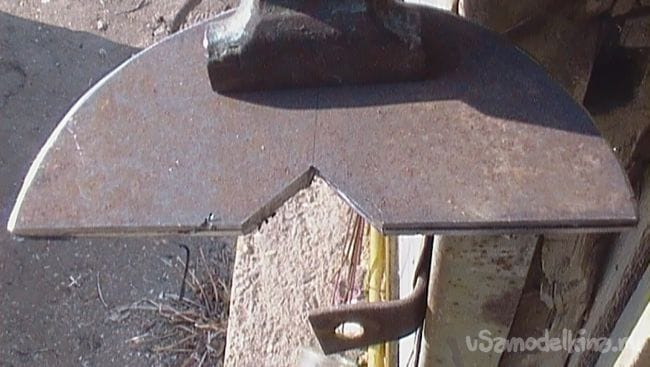

При установке трубы следует уделить внимание на: совпадение со срезом противоположных углов трубы и совпадением вершины с перпендикулярной линией на полукруге. Нанёс риски и вырезал получившийся треугольник.
Ручной бур своими руками

В результате получил 3 составляющих.
Ручной бур своими руками

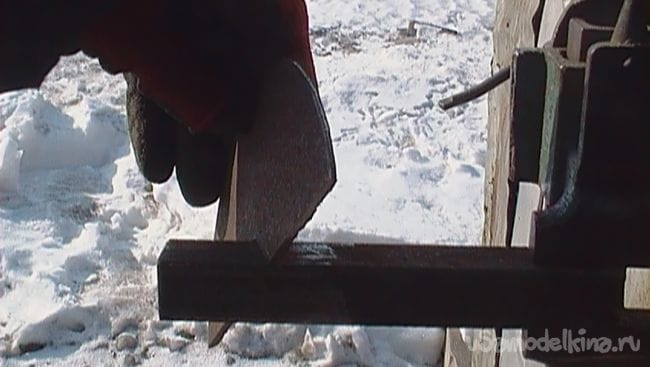

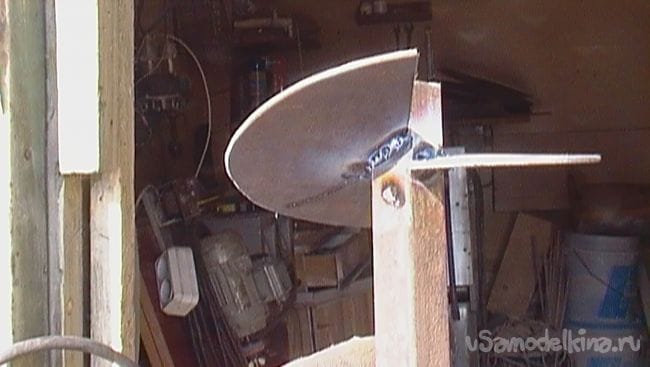

Зажав трубу в тиски установил с поперечным наклоном первый полукруг к трубе
Ручной бур своими руками
Ручной бур своими руками

«Прихватил» сваркой
Ручной бур своими руками

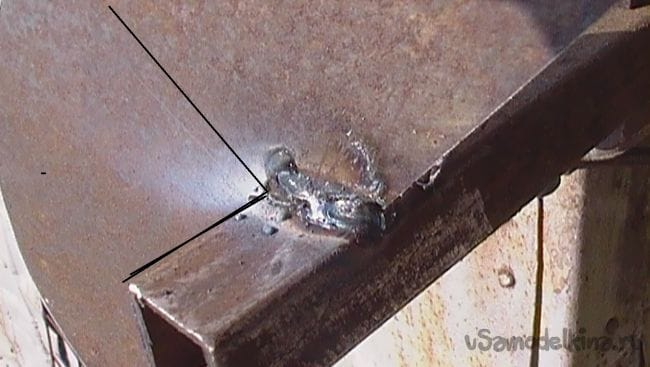

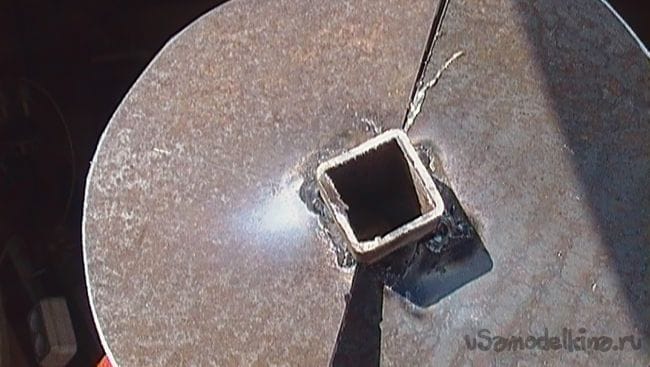

Данный, выделенный, угол должен быть 90 градусов. После установки и «прихватки» второй половинки основательно приварил оба полукруга.
Ручной бур своими руками
Ручной бур своими руками
Ручной бур своими руками

Для направляющей взял пруток 10 мм.
Ручной бур своими руками

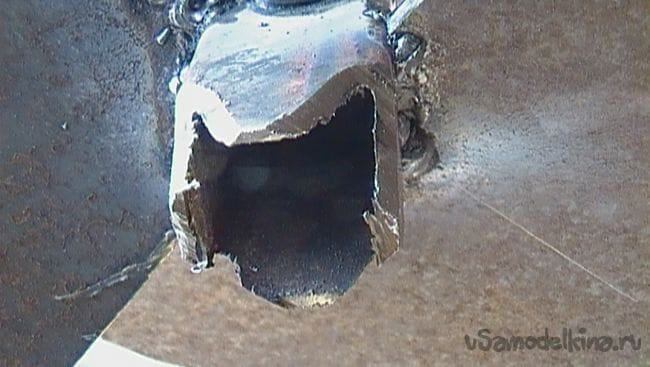

А на конце трубы срезал уголки.
Ручной бур своими руками

Отрезав на необходимую длину, пруток вставил в трубу и сварил. Для соединения с удлинителем просверлил отверстие под болт 8 мм.
Ручной бур своими руками

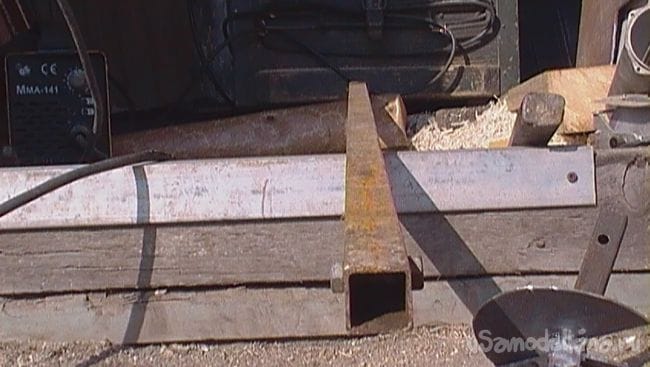

Удлинитель – профильная труба 25х25 мм.
Ручной бур своими руками

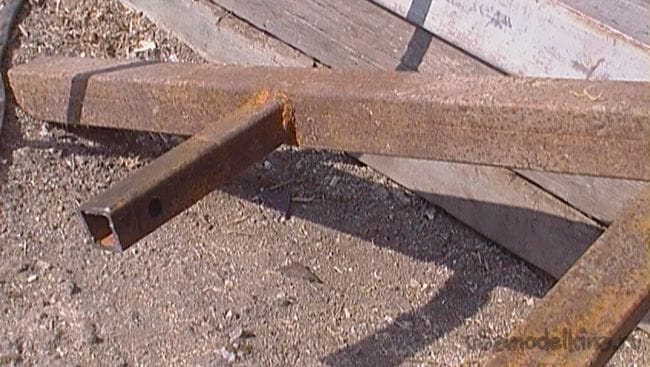

Ручка-вороток была сварена ранее из таких же составляющих.
Ручной бур своими руками

На поверку получился ручной бур с двумя удлинителями, общей длинной 3,4 м., и двумя сменными «фрезами»: 160 и 140 мм.
Ручной бур своими руками

«Фрезой» 160 мм. бурил ямки на глубину 2.3 м. под сваи дома.

Желаю всем добрых мыслей и золотых рук!
