Предлагаю небольшой и удобный мини коловорот сделанный из разбитой или не нужной старой рыболовной катушки.
Я просто без ума от него. Маленький со складывающей ручкой и легкий.

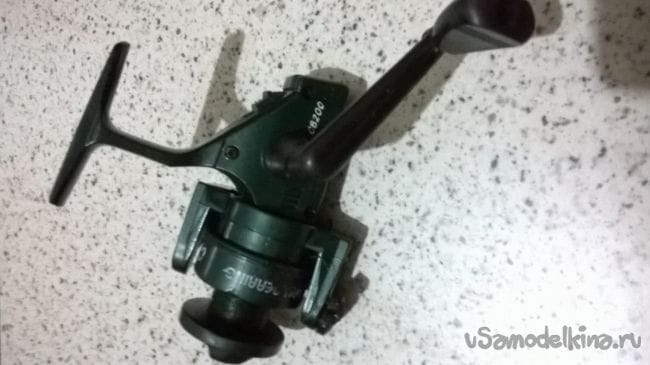

И так, возьмем старую катушку.
Мини коловорот из сломанной рыболовной без инерционной катушки

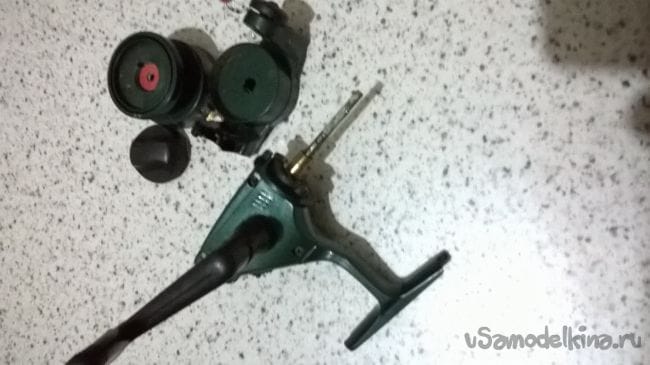

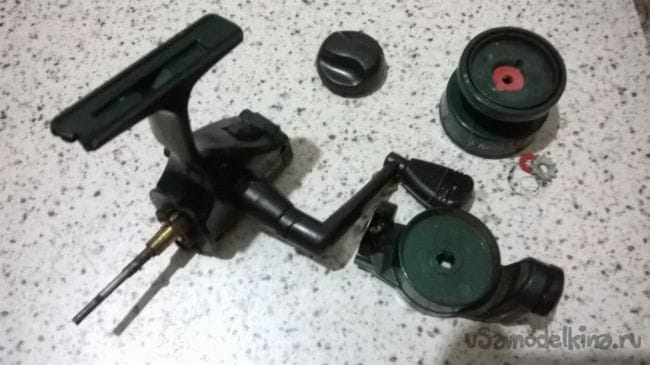

Разбираем ее, только верхнею часть, снимаем шпулю и укладчик.

Шпуля снимается двумя способами:
Сверху есть большая кнопка,нажимаем на нее и поднимаем шпулю вверх.

Или закручивающийся барашек, выкручиваем и снимаем.
Затем снимаем укладчик, просто раскручиваем гайку (внимательно, гайка идет с правой резьбой).

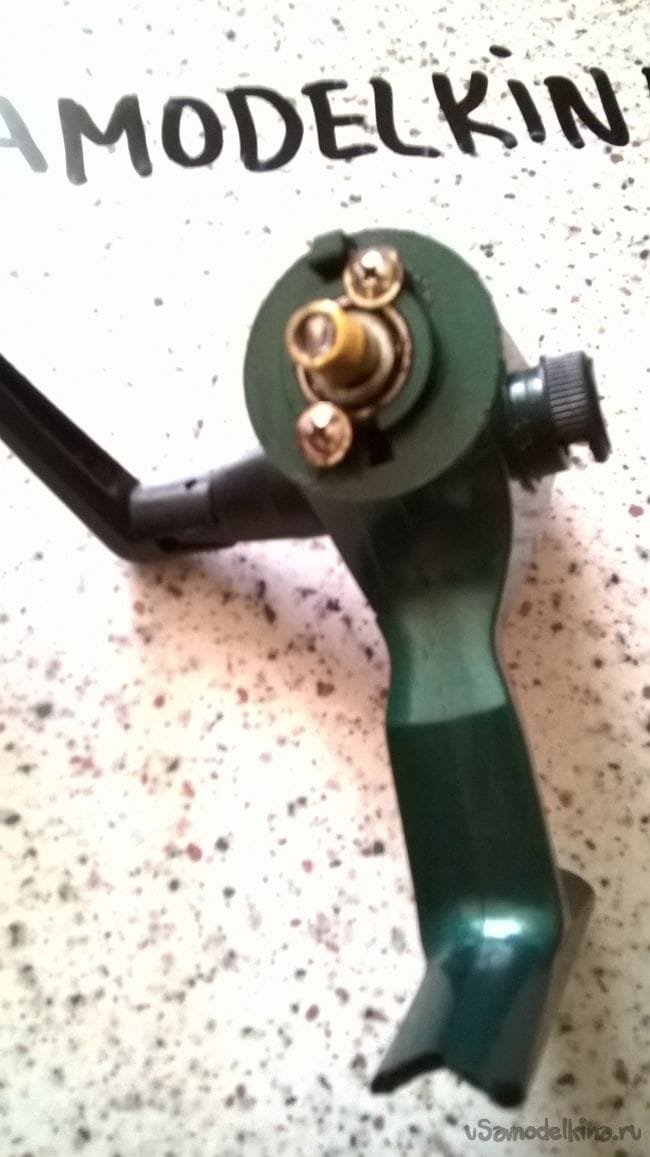

Винтики в крученые в корпус трогать не надо,они держат подшипник.
Мини коловорот из сломанной рыболовной без инерционной катушки
Мини коловорот из сломанной рыболовной без инерционной катушки
Мини коловорот из сломанной рыболовной без инерционной катушки

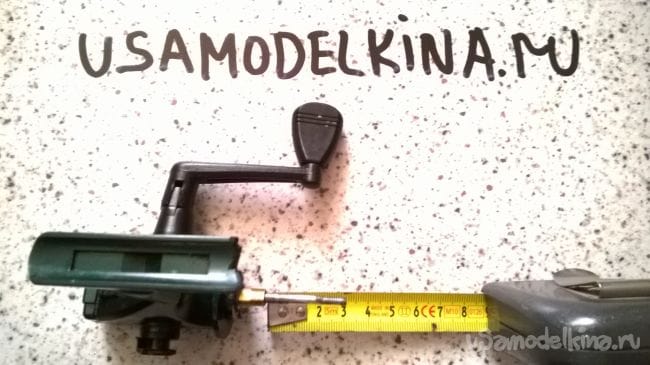

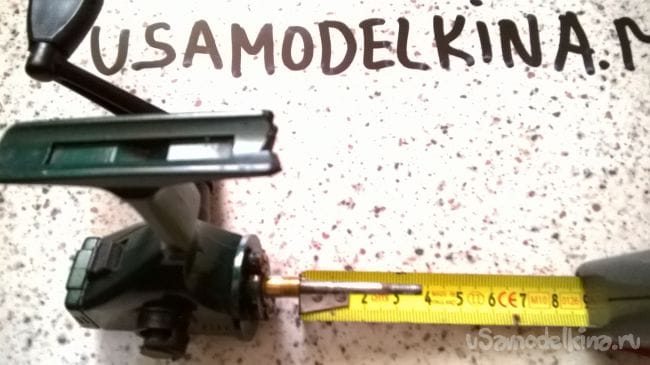

Теперь поворачивая ручку, можно увидеть как поднимается и опускается центральный штырек.
Нам надо самое верхнее положение.
Мини коловорот из сломанной рыболовной без инерционной катушки
Мини коловорот из сломанной рыболовной без инерционной катушки

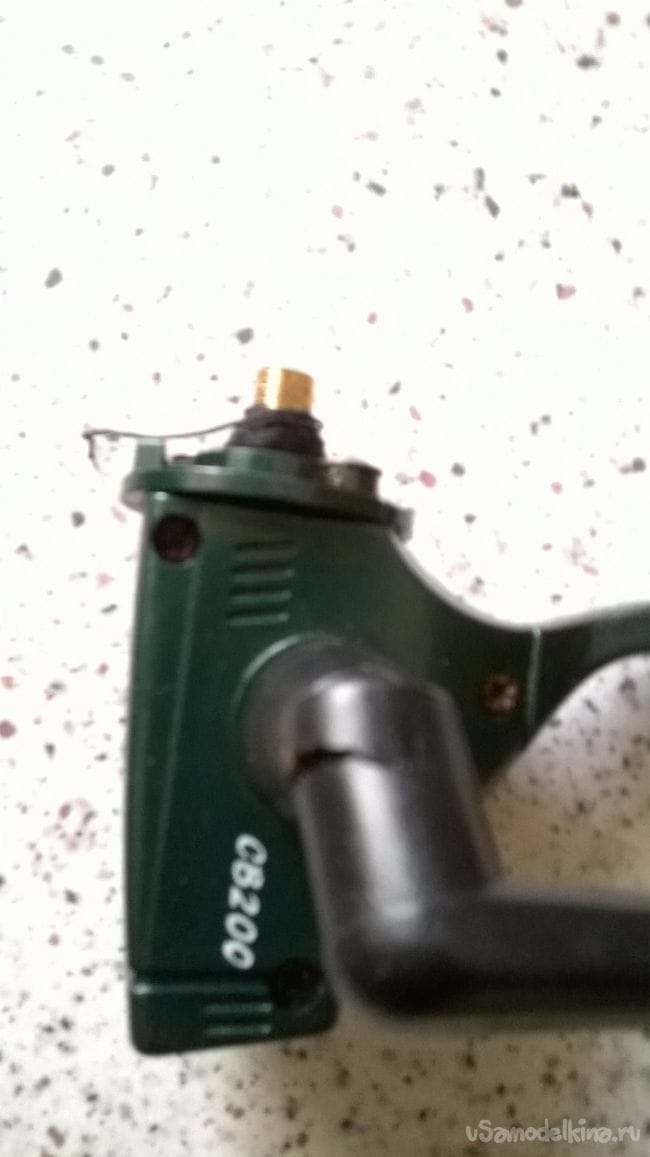

Когда штырек выдвинут на максимум,делаем отметку и ножовкой по металлу обрезаем его.

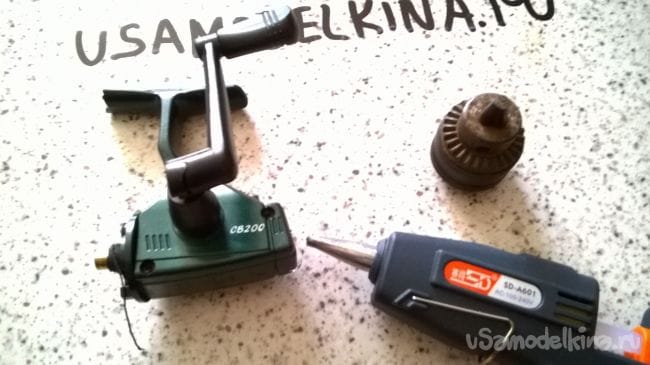

Возьмем патрон (у меня маленький завалялся, первый номер от 1 до 6 мм.). В принципе больше и не надо для такой крохи.
Обезжириваем патрон и вал катушки. Я обошелся 646 растворителем.

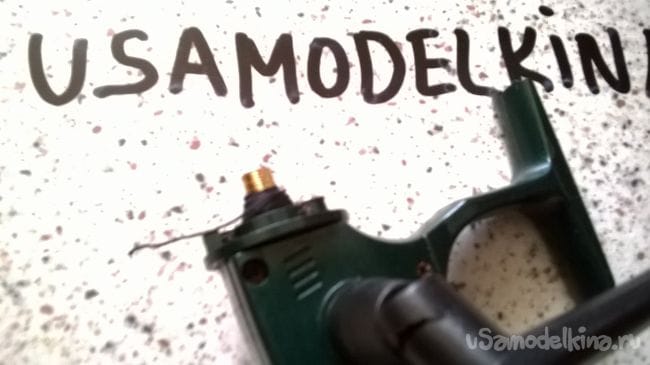

На вал катушки я намотал немного нитки, когда надеваешь патрон на вал, патрон должен немного заходить на нить (так потом легче центровать патрон.
Мини коловорот из сломанной рыболовной без инерционной катушки
Мини коловорот из сломанной рыболовной без инерционной катушки

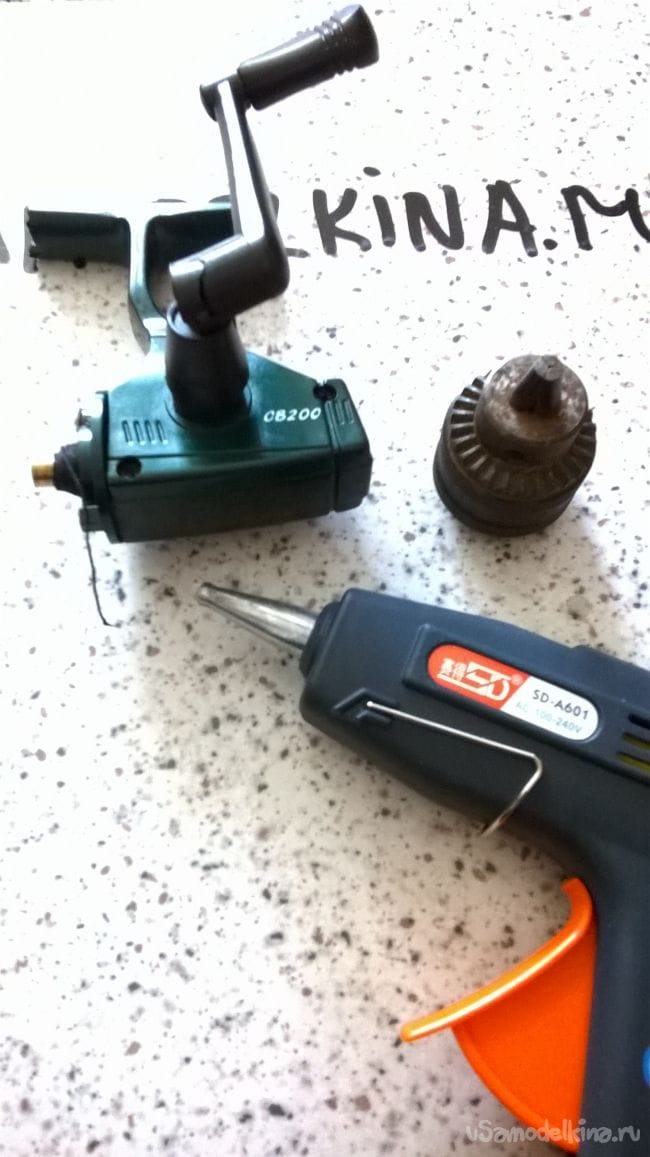

Возьмем клеевой пистолет и пока он нагревается, я немного нагрел патрон на газу (чтоб клей не очень быстро схватывался).
Мини коловорот из сломанной рыболовной без инерционной катушки
Мини коловорот из сломанной рыболовной без инерционной катушки

Заполняем горячим клеем полностью полость патрона и надеваем патрон, заходя немного на нитку.
Аккуратно проворачивая ручку катушки, центруем патрон. Надо добиться минимального колебания. Даем клею остыть пол часика.

Срезаем излишки клея канцелярским ножом
Мини коловорот из сломанной рыболовной без инерционной катушки

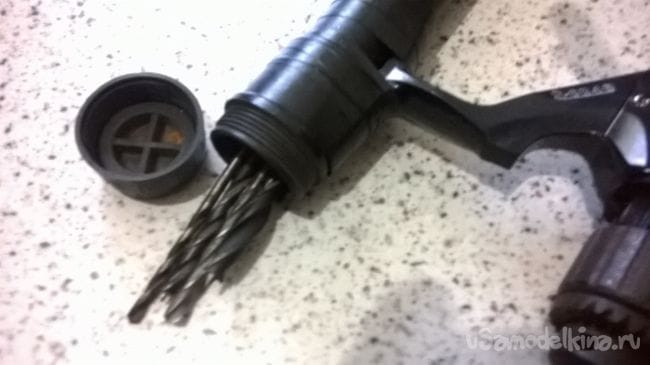

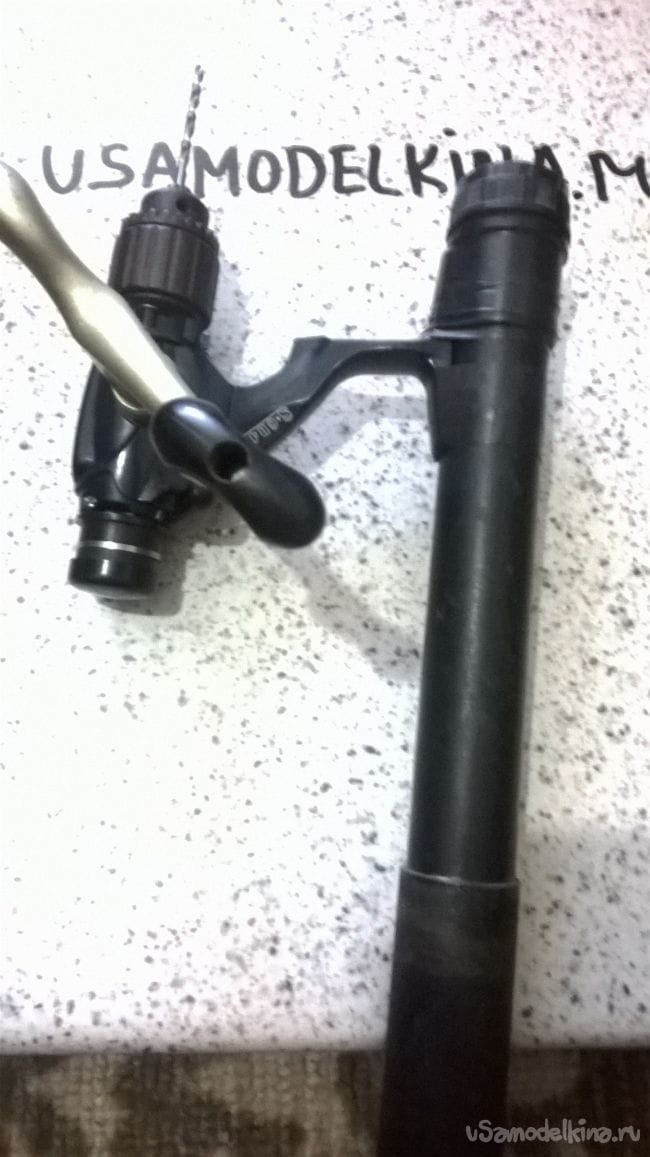

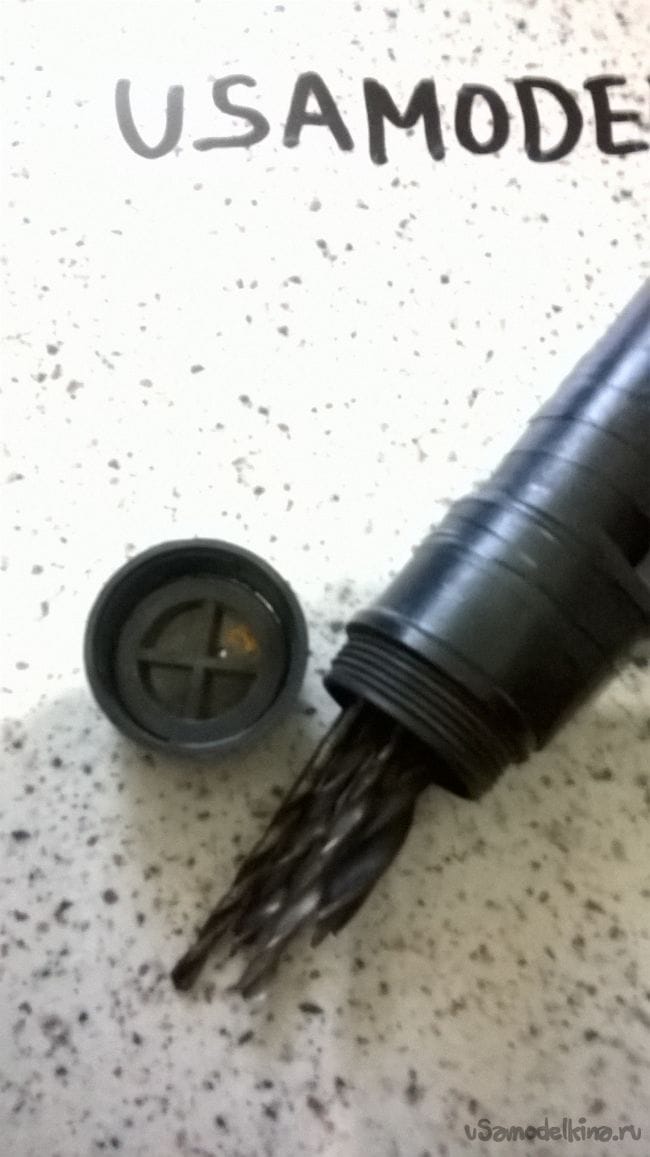

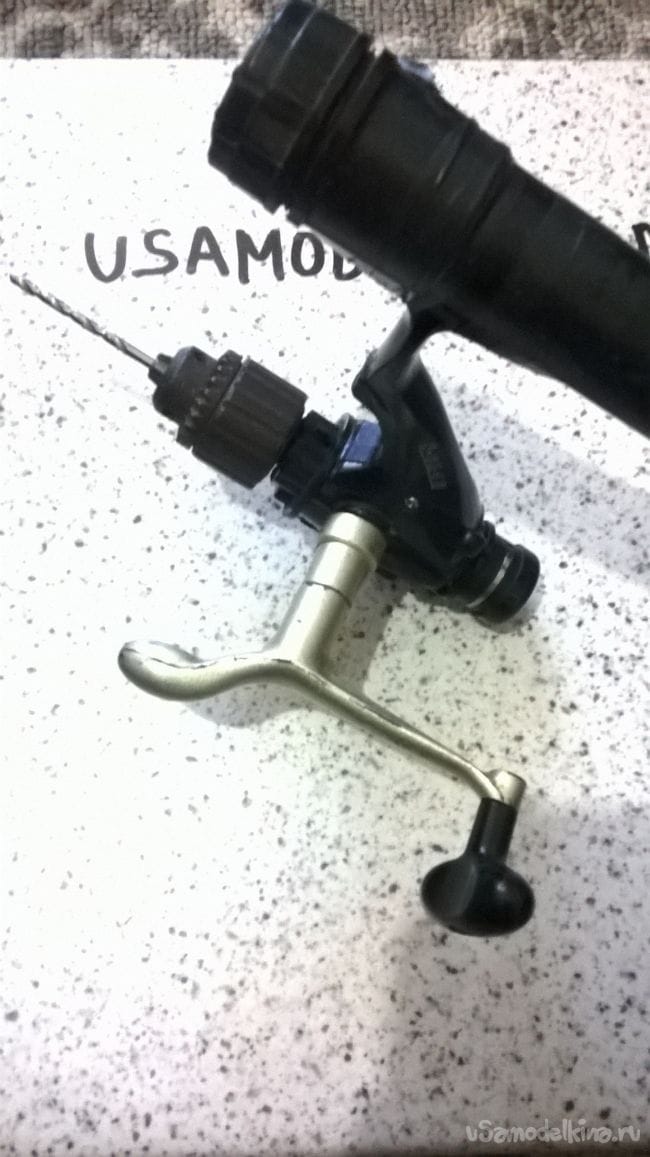

Для удобства сверления я примотал коловороты к полой трубке (тоже от сломанной удочки). В ней можно также и сверла хранить.
Длина трубки должна примерно доходить до локтя, она служит упором.
Мини коловорот из сломанной рыболовной без инерционной катушки
Мини коловорот из сломанной рыболовной без инерционной катушки
Мини коловорот из сломанной рыболовной без инерционной катушки
Мини коловорот из сломанной рыболовной без инерционной катушки

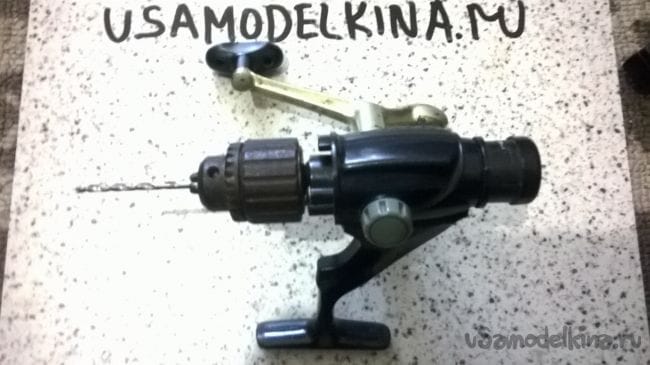

Я себе сделал две штуки, просто есть кое какие мысли.
Опишу когда созреет план...
