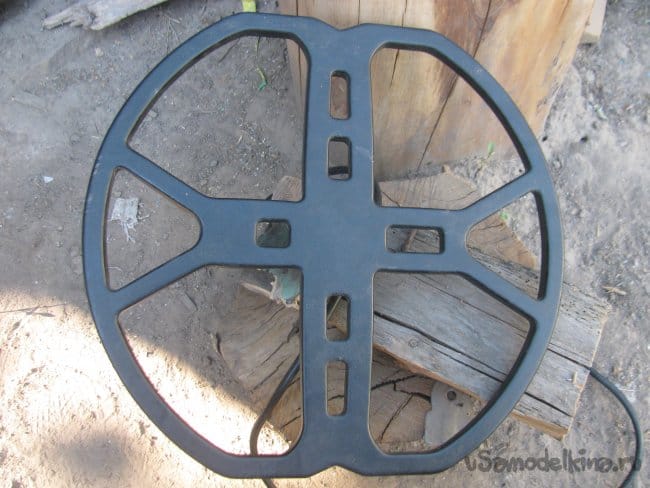

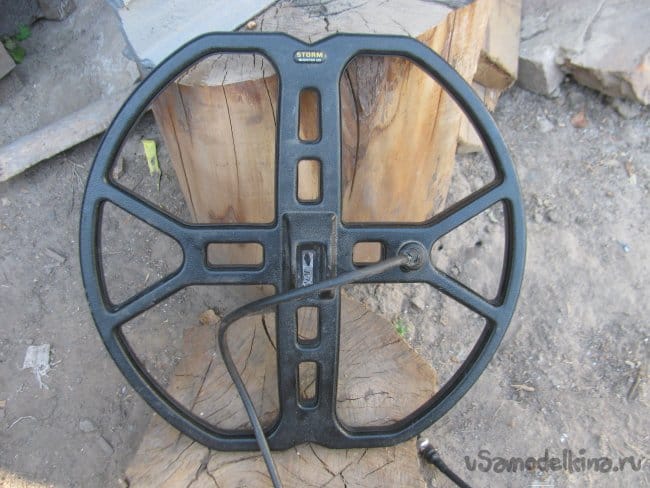

Начал прибор шуметь излишне сильно. Подергивание кабеля привело к заветному месту - вход в катушку.

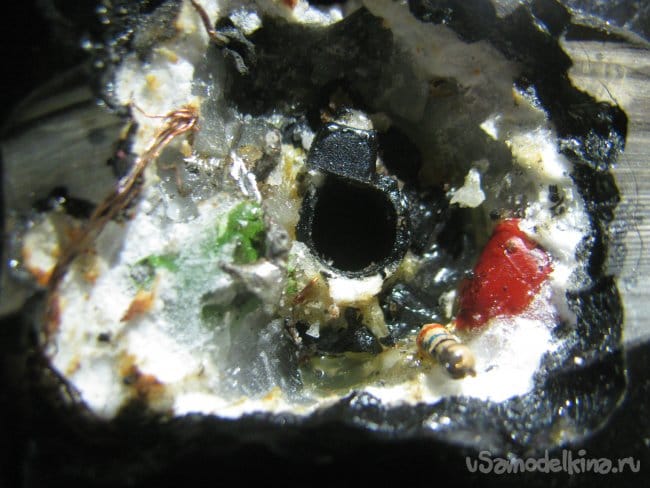

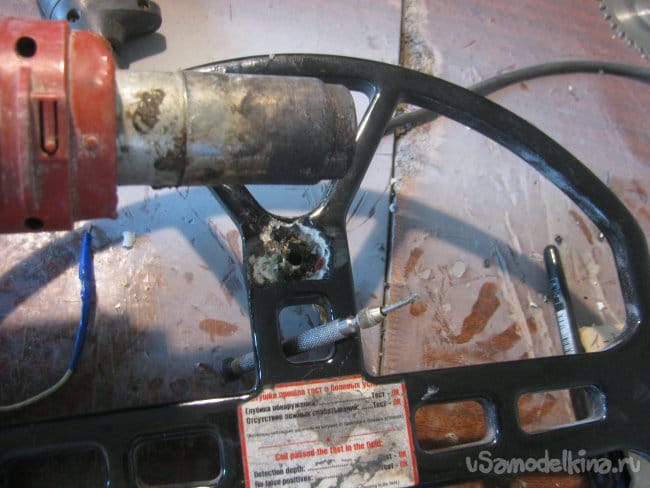

С обратной стороны напротив входа разогрел заливку термофеном, она становится мягкой, как желе, все это дело легко расковыривается маленькой отверточкой. Самое главное тут, не повредить конденсаторы, резистор и записать, куда что подключено!
В процессе ковыряний по неосторожности повредил какие-то провода, но это оказались не провода, а проволока, лаковой изоляции на ней нет и повреждения ни на что не повлияли, видать какой-то экран.

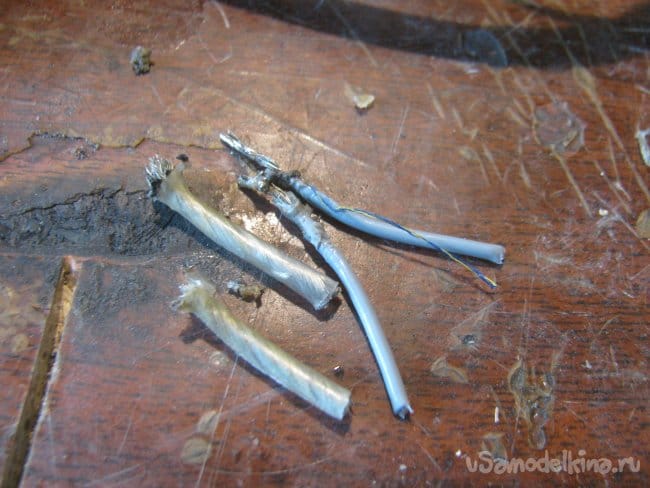

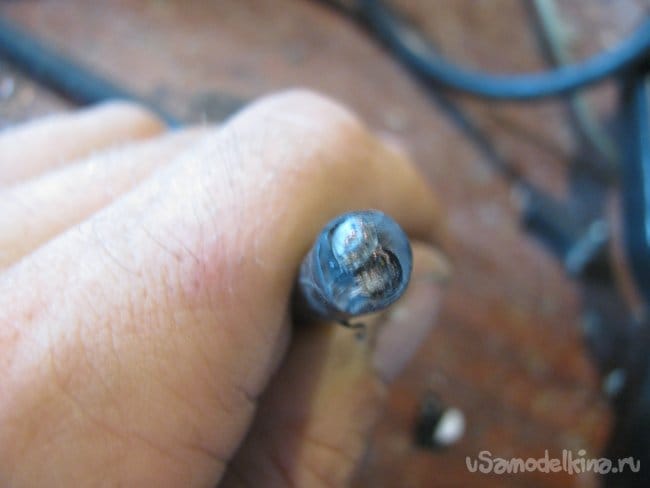

Ну а далее я аккуратно все распаял, вытащил кабель и обрезал. Проблема была в том, что жилы внутри кабеля гуляли, были плохо залиты.

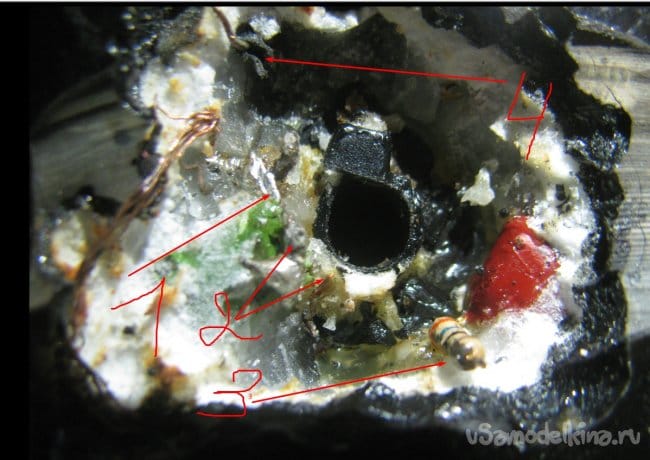

Все спаял заново, внутри два конденсатора, один из них подключен через резистор. Вот такая распиновка:
1 - к зеленому конденсатору (одному из контактов)
2 - ко второму выводу зеленого конденсатора. Сюда же подключается тоненький (самый тоненький) проводок, который идет вглубь катушки.
3 - к резистору
4 - довольно толстая жила идет вбок катушки
5 - никуда не подключен

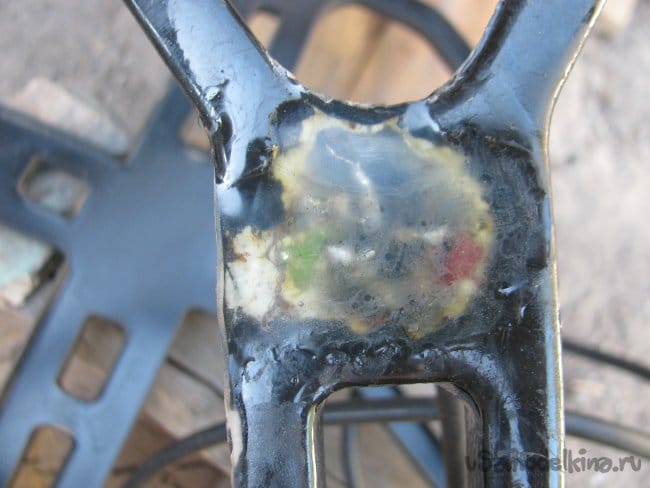

Ну а далее я все залил эпоксидной смолой, все твердо, экранирование не делал, все работает без нареканий, что по земле что по воздуху. На макс. чувствительности есть некоторые попискивания, но они были и изначально. При чувствительности -1 все как часы.
