Модернизация вентилятора

Всем привет! Это знойное лето, делает свои негативные шаги. Многие с трудом выдерживают жару и спасает только вентилятор. Но и они иногда приносят не спасение с удовольствием, а нервные расстройства. Вот сегодня мы и займёмся реанимацией и модернизацией одного такого субъекта, унылой наружности.

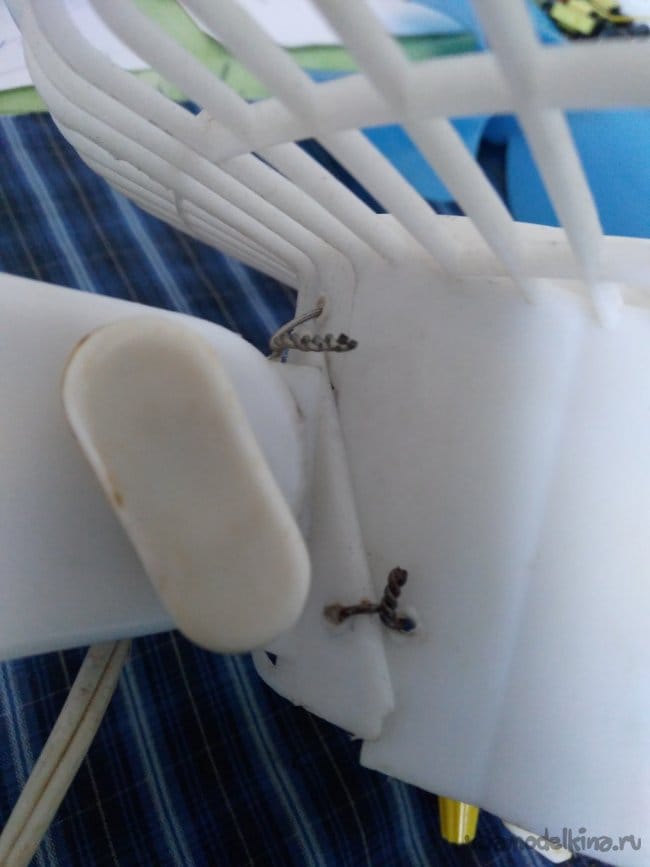

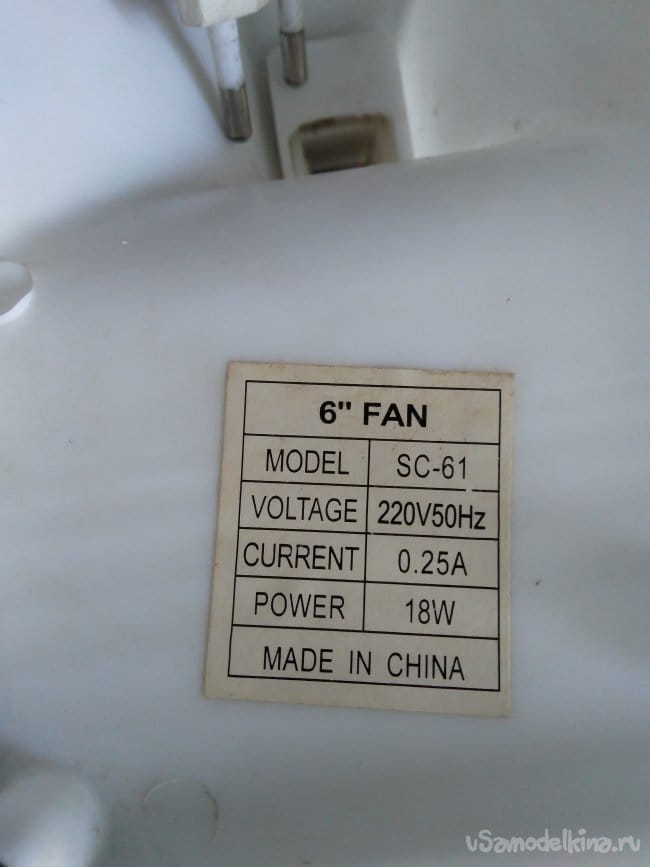

По этикетке я думаю всем всё понятно, а унылый вид - на первом фото, говорит сам за себя. Жена мне принесла его с работы с симптомами, сначала перестал выключаться, а затем перестал включается. Внешний осмотр больного показал, ранее уже делали реанимацию, но не по электрической части, а по шее головы и это радует, значит будет жить.

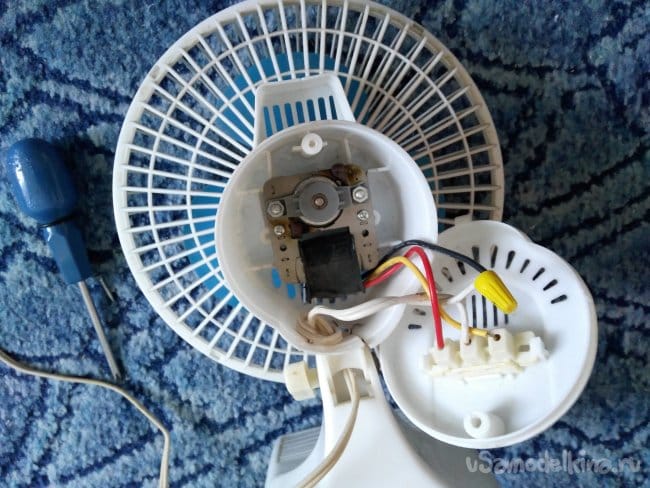

Делаем вскрытие задней стенки и начинаем диагностировать внутренние органы управления.

Всё вроде на своих местах и даже нет сухих и ползающих тараканов и это тоже радует. Начинаем проверять внутренние органы.

Переключатель заклинило и мне пришлось его аккуратно разобрать. Благо всё сделано на защёлках и зажимах.

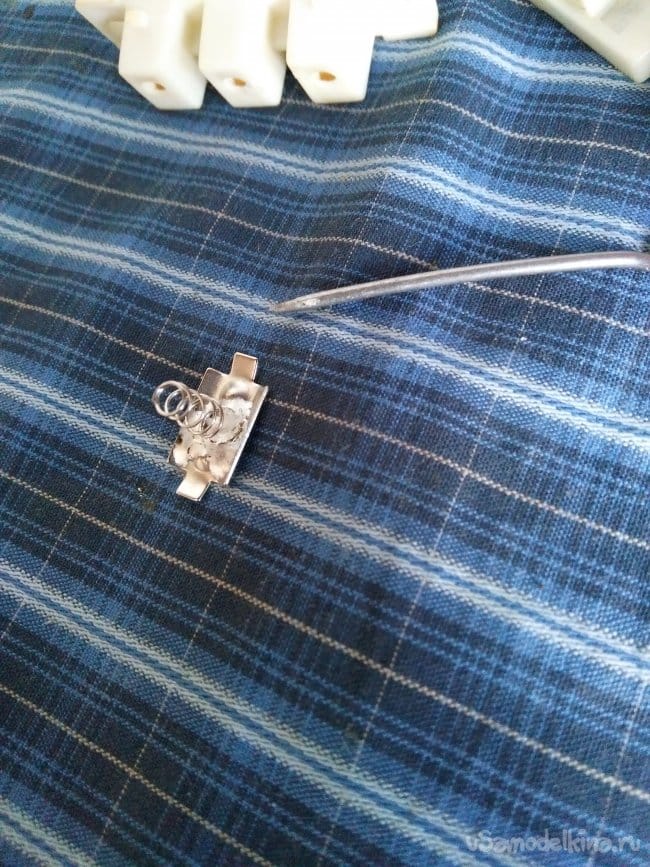

Диагноз неисправности переключателя таков: неустойчивое положение ползункового контакта с прижимной пружиной. Исходя из этого, были приняты срочные меры. Пружина была припаяна к ползунковому контакту.

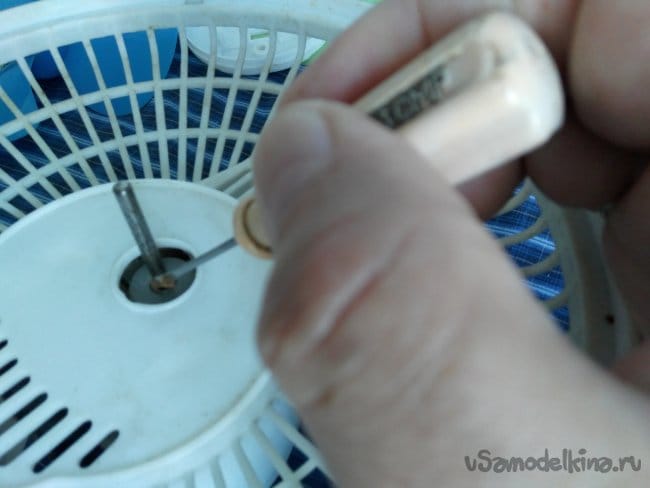

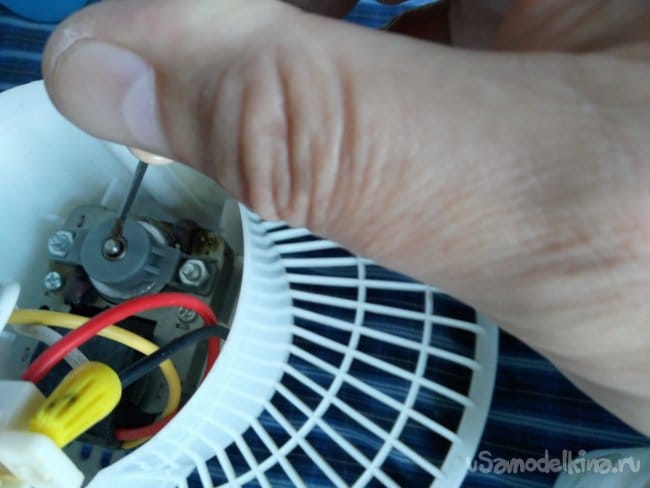

Кроме реанимационных мероприятий, были сделаны смазочные процедуры.

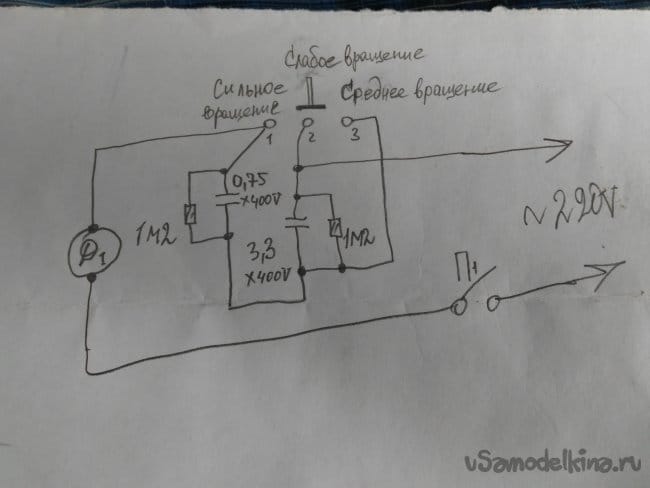

А консилиум решил: разработать и смонтировать схему так, чтобы было три скорости вращения вентилятора, вместо одной. Дело серьёзное, больной вскрыт, времени осталось всего чуть, чуть, до обеда. Пришлось быстренько сделать снимок и приступить к модернизации.

Определили место где будет установлен сетевой выключатель.

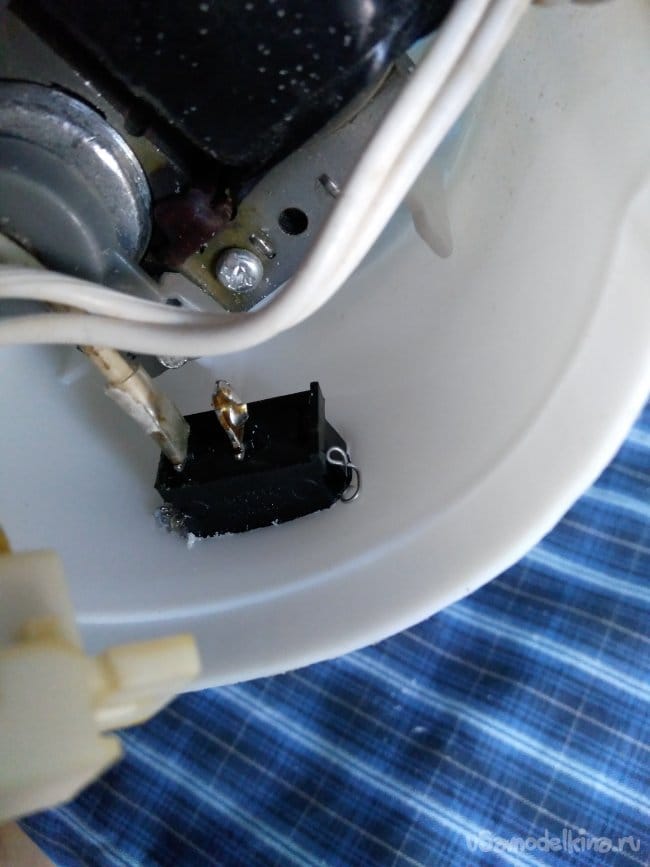

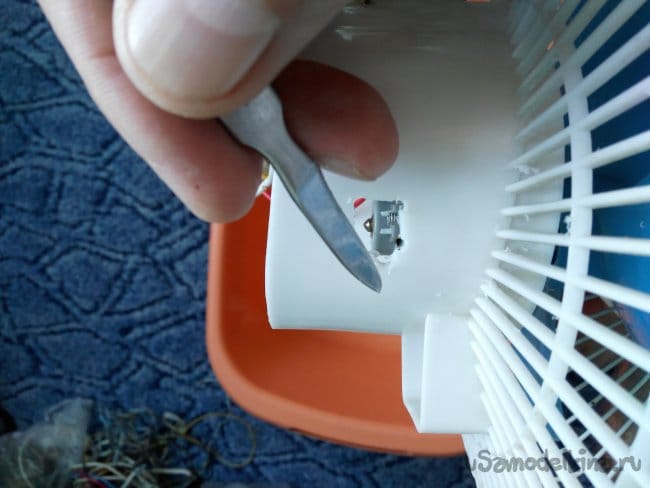

Высверливаем отверстия, вырезаем посадочное место скальпелем и крепим дополнительный элемент схемы.


Измеряем сопротивление обмоток. Оказалось что одна из них бутафорная и поэтому, как аппендицит, была удалена из схемы.

Следующим действием реаниматора, подбор импортных комплектующих.

Донорами стали драйвера, от светодиодных лампочек. Конденсаторы от них, очень и очень, даже ничего.

Полностью всё проверили и зашили, о нет, закрутили заднюю крышку. Теперь вентилятор стал бодрячком и смотрится веселее. Имеет три скорости и не даст умереть от жары, своей хозяйке. Всё что изложено, чистая правда...

Красавчик с бодрым видом.
