В очередной приезд внук и бабушка, после бурной встречи и обильным употреблением чая с знаменитыми бабушкиными пирожками, отправились на кухню, ближе к холодильнику.
Ночник для внука из сгоревшей люминесцентной лампы

Я с недоумением посмотрел на дочь (мать моего потомка).
- Скоро все узнаешь - был ответ. Оказывается, на кухне внук обучал бабушку составлению арифметических задач,
Ночник для внука из сгоревшей люминесцентной лампы

а холодильник нужен был в качестве учебной доски, цифры - то магнитные.
Ночник для внука из сгоревшей люминесцентной лампы

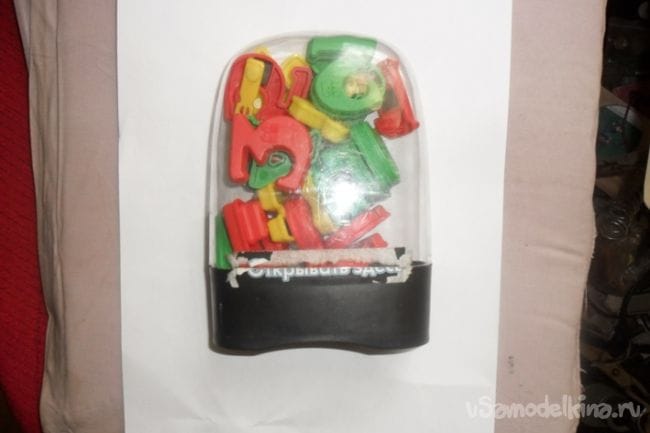

В утешение, мне достался симпатичный футляр от цифр.
Ночник для внука из сгоревшей люминесцентной лампы

- Сделай, дед, из него что - нибудь интересное.
- -А цифры где будешь хранить?
- Им теперь место на холодильнике - бабушка слаба в математике, пусть тренируется.
Ночник для внука из сгоревшей люминесцентной лампы

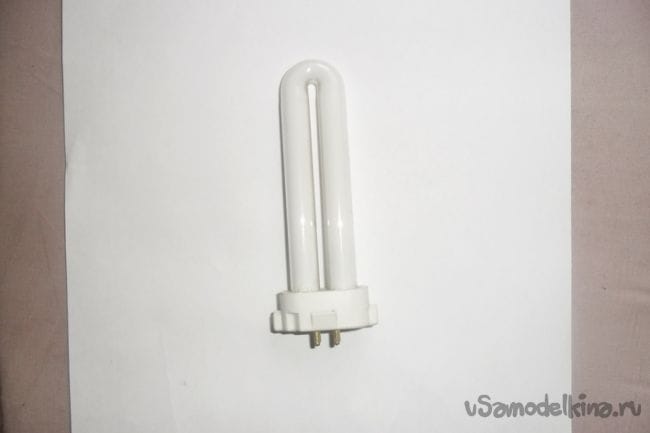

Была у меня люминесцентная лампа, мощностью не более 3 ватт, с одной перегоревшей нитью накала, видимо, внутренний голос не дал ее выбросить.
Ночник для внука из сгоревшей люминесцентной лампы

Имелась и отработанная схема простого блогинг - генератора на одном транзисторе. Находил ей применение не один раз в разных поделках, все с хорошими результатами.
Ночник для внука из сгоревшей люминесцентной лампы

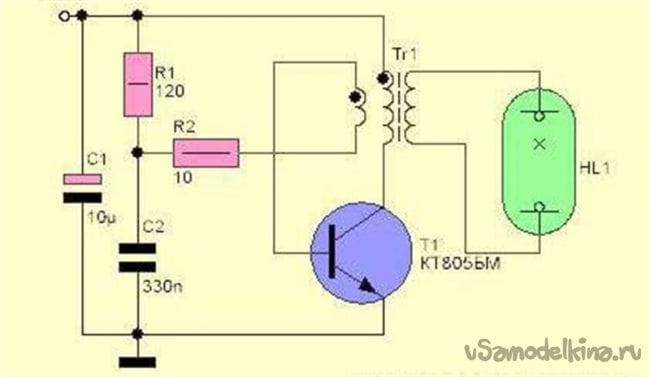

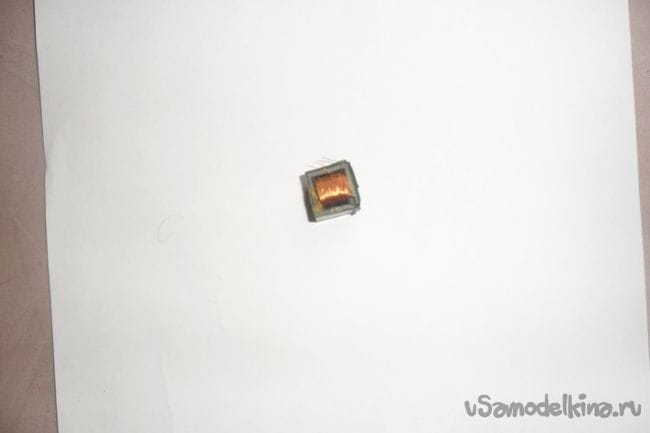

Все это побудило меня изготовить ночник для внука. Электрическая схема выстроена на принципе однотактного блокинг-генератора и содержит всего несколько не дефицитных радиодеталей. Трансформатор намотал вручную на Ш - образном сердечнике. Идеально подходит трансформатор из кнопочного телефонного аппарата любого производителя.
Ночник для внука из сгоревшей люминесцентной лампы

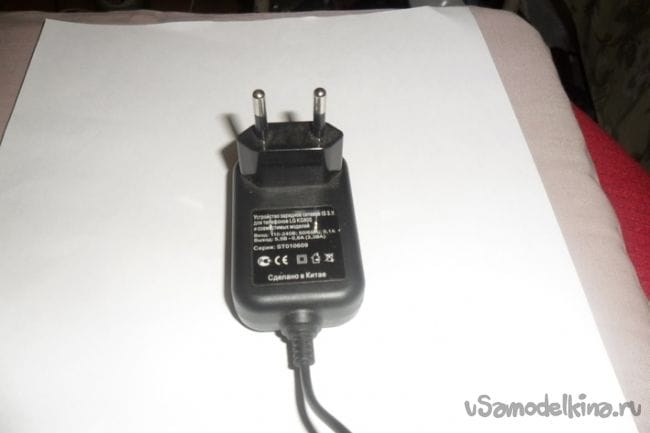

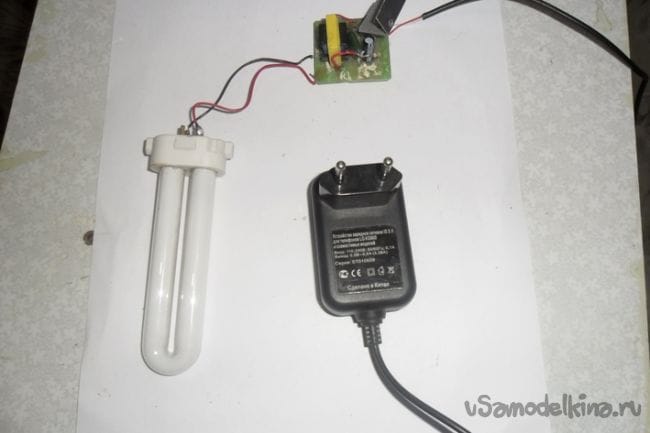

Обмотку для люминесцентной лампы можно намотать медным проводом ПЭЛ 0,1 - 0,18 мм, 200-250 витков. Потом наматывается обмотка коллектора, содержащая 25 - 30 виточков медного провода ПЭЛ 0,4 - 0,55 мм. Далее наматываем обмотку базы от 5 до 7 витков медного провода ПЭЛ 0.25 - 0.4 мм. Резистор R1 подбираем так, чтобы ток потребления работающего устройства был около 0,5 А. В качестве источника питания ночника применил зарядное устройство от сотового телефона с выходными параметрами: 5.5 вольт, 0.6 ампер, 3.3 ватт.
Ночник для внука из сгоревшей люминесцентной лампы

Так, как радиодеталей было немного, то особо с печатной платой не возился;
Ночник для внука из сгоревшей люминесцентной лампы

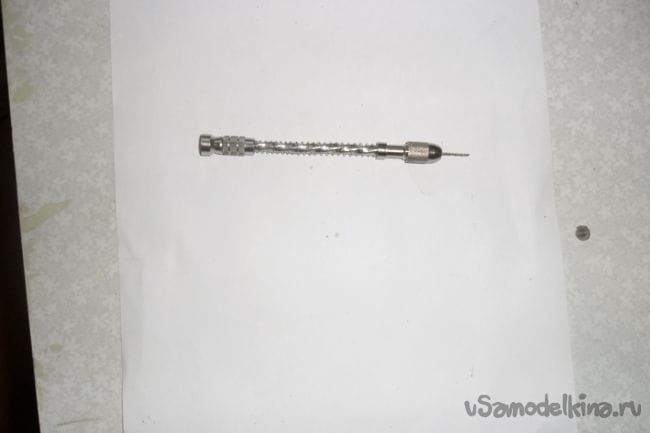

на кусочке стеклотекстолита все скомпоновал, насверлил ручной мини дрелью, приобретенной через Алиэкспресс,
Ночник для внука из сгоревшей люминесцентной лампы

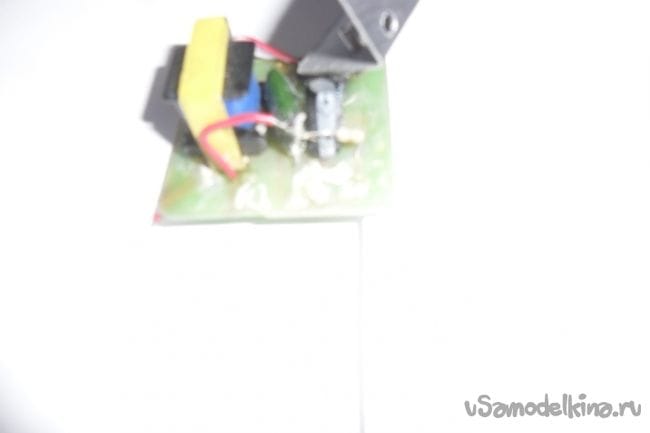

отверстий диаметром в 1 мм, с обратной стороны платы все спаял, согласно схемы и собрал макет.
Ночник для внука из сгоревшей люминесцентной лампы

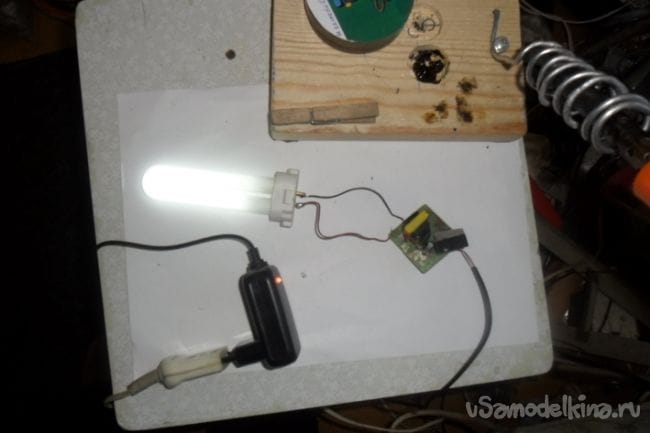

Включил блок питания в электросеть и «Ура, заработало!»
Ночник для внука из сгоревшей люминесцентной лампы

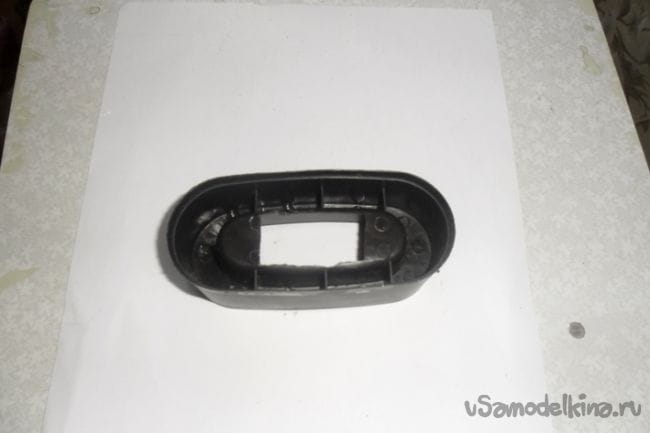

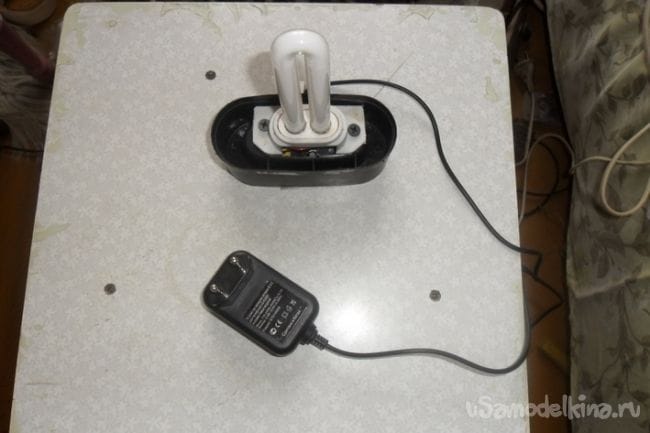

В крышке футляра, подаренном внуком, вырезал необходимые отверстия
Ночник для внука из сгоревшей люминесцентной лампы

и закрепил в ней все компоненты макета.
Ночник для внука из сгоревшей люминесцентной лампы

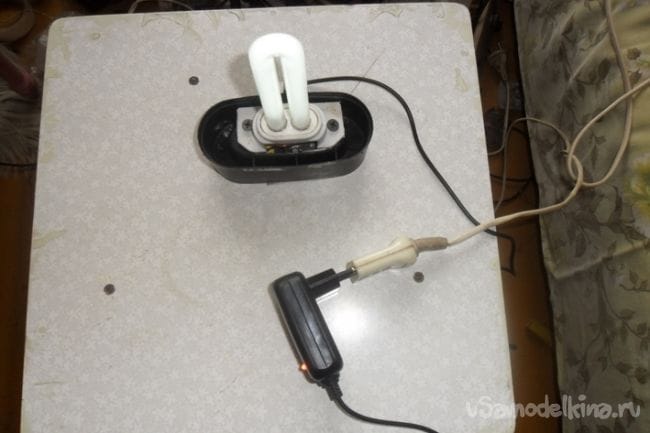

Включил еще раз - работает,
Ночник для внука из сгоревшей люминесцентной лампы

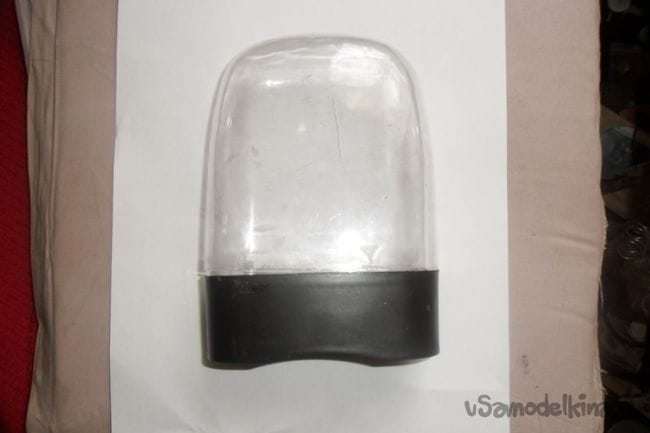

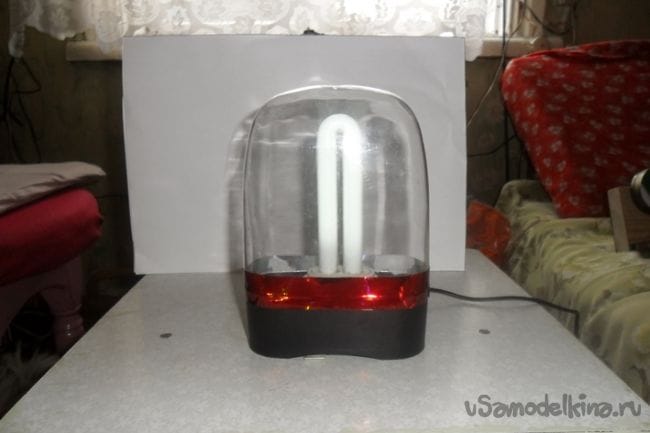

футляр закрыл крышкой и проклеил место соединения клеящейся полоской декоративной пленки.
Ночник для внука из сгоревшей люминесцентной лампы

Помни внук своего деда!
