Розетка с usb зарядкой

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
Розетка с usb зарядкой

Бывают случаи когда к одной розетки нужно подключить светильник и одновременно зарядить телефон, вот к вашему вниманию розетка со встроенным usb гнездом для зарядки вашего смартфона.

Приступим.

Материалы:
1. Блок питания (5В, 0.5А)
2. USB гнездо
3. Розетка
4. Проводки.
Розетка с usb зарядкой


Инструменты:

1. Клеевой пистолет
2. Паяльник (флюс, припой)
3. Кусачки
4. Нож.

Для начала разбираем зарядник, и извлечём от туда плату питания.
Розетка с usb зарядкой


Мы можем наблюдать что в нашем блоке питания нету usb гнезда, эту плату можно заменить уже готовой со встроенным гнездом такую как на фото, но к сожалению она у меня вышла из строя.
Розетка с usb зарядкой


Далее размещаем плату в корпусе розетки. Если у вас розетка другой формы то вы её можете установить как нибудь по другому.
Розетка с usb зарядкой


Установив плату я заметил что у меня вот таких два выступа, которые будут мешать при установки розетки. Я их срезал при помощи кусачек, это были контакты которые идут к 220В. Не бойтесь плата работать будет, останется лишь только припаять провода в другое место.
Розетка с usb зарядкой

Розетка с usb зарядкой


Берём два проводка (5-8 см.).
Розетка с usb зарядкой


Припаиваем два эти провода от платы к контактам розетки.
Розетка с usb зарядкой


Гнездо usb я разместил на передней панели розетки.
Розетка с usb зарядкой


Далее делаем разметку и вырезаем отверстие под гнездо.
Розетка с usb зарядкой


Я сделал это при помощи нагретого ножа, и в конце выровнял при помощи маленького напильника.
Розетка с usb зарядкой


На плате я удлинил провода, так-как они были слишком короткие. К этим проводам в дальнейшем подключим usb гнездо.
Розетка с usb зарядкой


Плюсовой контакт usb справа, а минус соответственно слева. Спаиваем.
Розетка с usb зарядкой


Вот такая схема у нас получилась, которую ещё нужно установить во внутрь розетки.
Розетка с usb зарядкой


Перед установкой всей схемы, предварительно подключаем провода которые будут питать саму розетку.
Розетка с usb зарядкой


На термоклей приклеиваем плату к стенке розетки.
Розетка с usb зарядкой


Данную процедуру проделываем с остальными компонентами.
Розетка с usb зарядкой

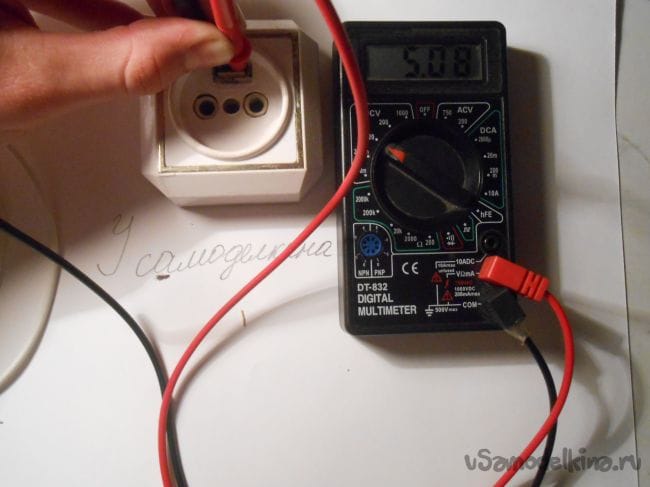

Розетка с usb зарядкой готова. Осталось лишь только установить у вас в гараже или у себя в комнате. Ещё можно добавить в разрыв выключатель, чтобы наша плата не работала в холостую.
Розетка с usb зарядкой
