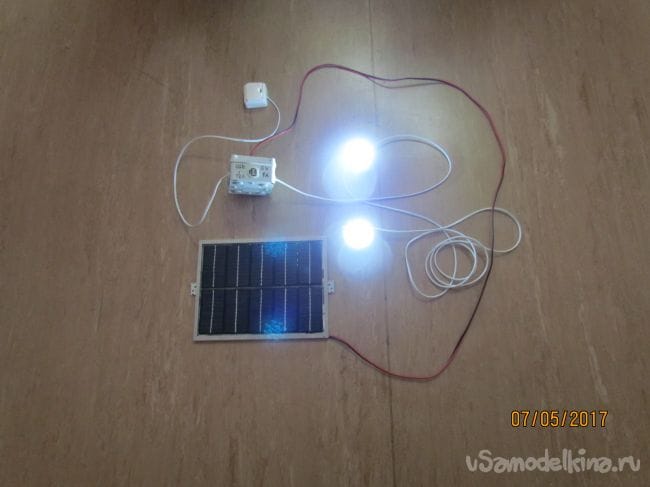

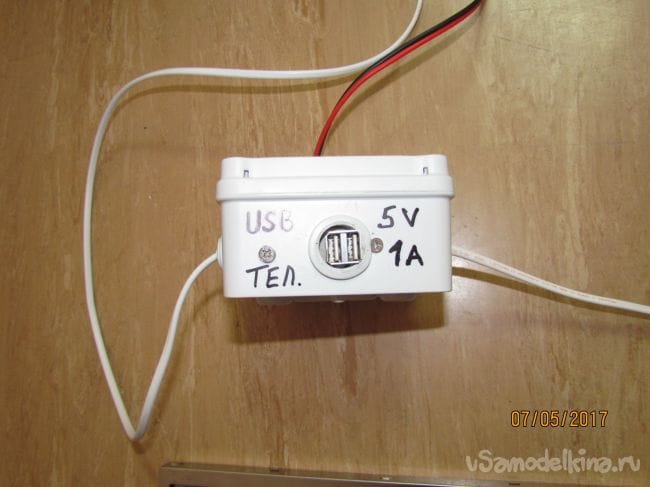

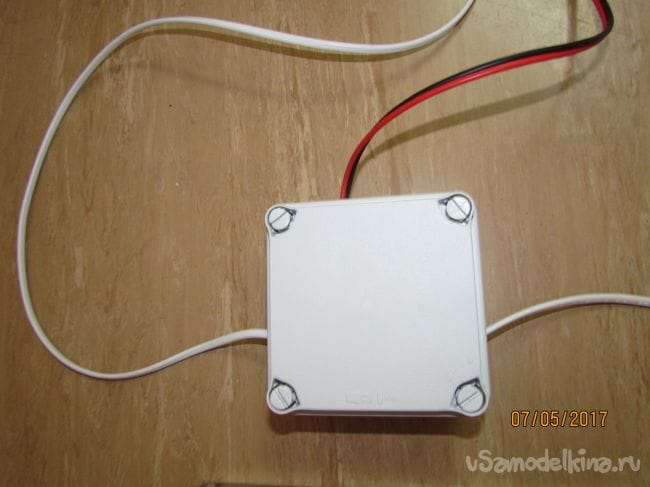

Добрый день. В связи с аномально-странной погодой в этом году не помешает иметь на даче или в загородном доме аварийный источник освещения и возможность зарядить от него мобильный телефон. Этот комплект уже есть в моих самоделках , но этот выполнен во влагозащитном корпусе и в него добавлены два USB гнезда для зарядки телефона.

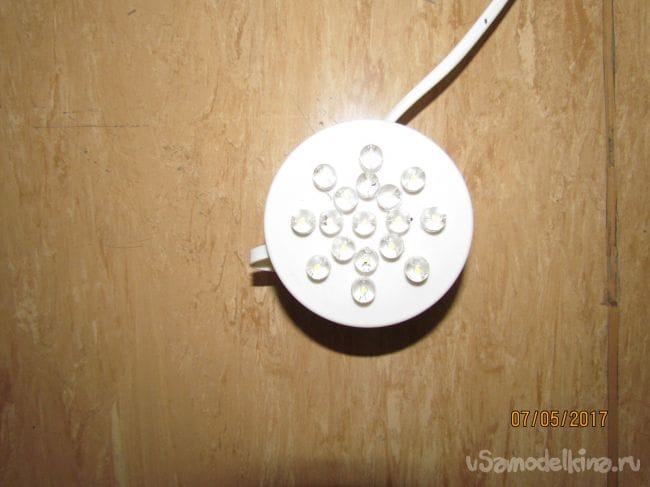

лампочки сделаны из тех же самых диодов на 3,7В но корпус у лампочек тоже влагозащитный. Никаких резисторов в схеме пайки лампочек нет . В первой самоделке был резистор но я его выбросил сразу же.
Диоды все спаяны параллельно и подключены напрямую к батарейкам через выключатель, так что схему рисовать нет смысла.

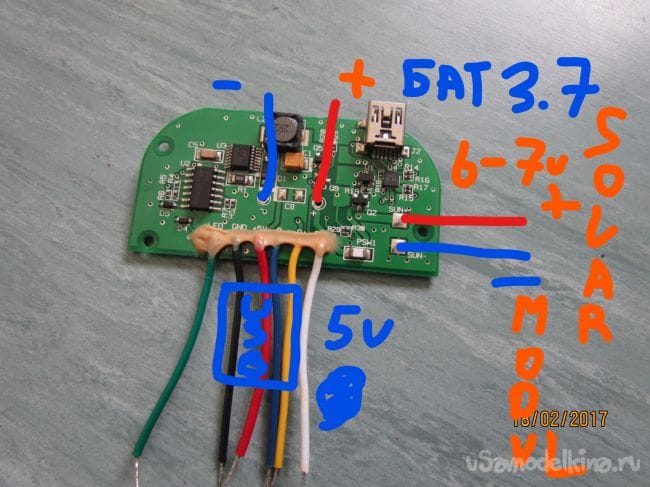

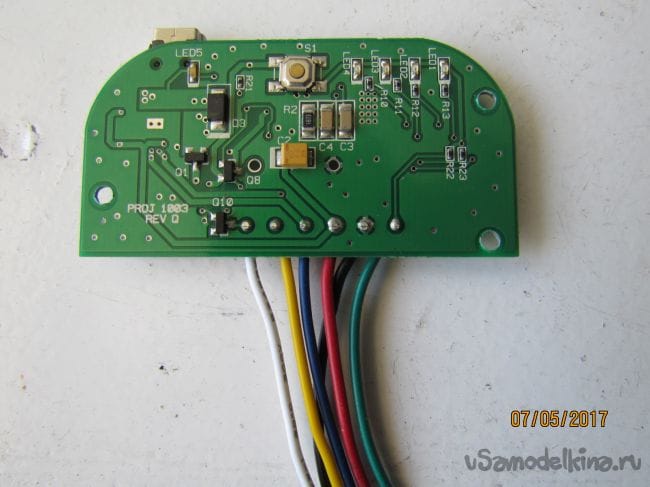

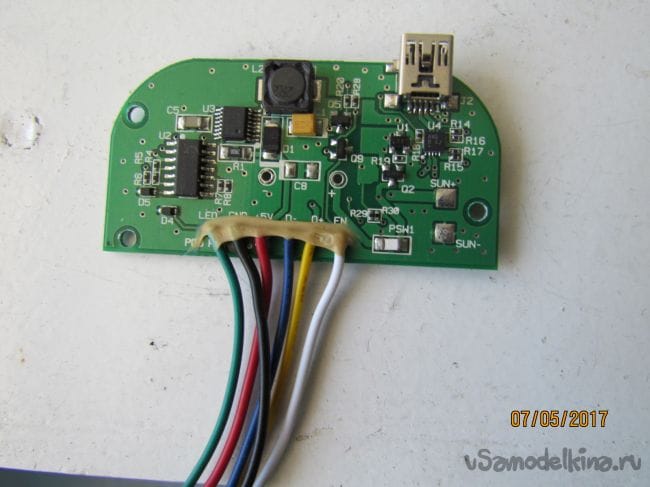

В коробке находится блок зарядки на вход его подается напряжение от солнечной панели он заряжает 8 литиевых батареек общей емкостью 20000 ма и 2 супер конденсатора 2,7 В 100 фарад которые соединены последовательно и подключены к литиевым которые все 8 спаяны параллельно.
Диоды в этот раз установил чисто белого свечения.
В пасмурную погоду эта установка светила 5 часов, пока не сели батарейки и свечение не снизилось на половину. Если забудете выключить ничего страшного - автоматика сама вырубит лампочки как только батарейки достигнут критического разряда.
Солнечные модули установлены в металлическую коробку с ушами для крепления ,все контакты на задней стороне элементов должны быть залиты силиконом.
Это устройство всегда готово к работе в случае пропадания электричества. Панель может быть закреплена на окно с внутренней стороны помещения. На улицу крепить нет необходимости.
