В данной статье расскажу о том, как сделать два самолетика для воздушного боя. Модели очень простые, из самых доступных материалов, чтобы было не жалко разбить и легко починить (или даже сделать новую деталь) в случае аварии.

Модели самолетов для воздушного боя


Материалы:
- потолочная плитка
- деревянная линейка
- фанера 3 мм
- разноцветный скотч
- армированный скотч (если есть)
- канцелярская скрепка
- бамбуковые шпажки
- ватман (для шаблонов)
- гайки, болтики
- резинки для денег
- деревянный брусок
- пластиковые бутылки
- стальная проволока
- нитки

Инструменты:
- резак
- лобзик
- угольник
- ножницы
- карандаш, маркер
- клеи ПВА, потолочный и эпоксидный
- плоскогубцы
- отвертки
- шуруповерт и сверла
- ножовка
- шило
- газовая горелка (или газовая плита)
- наждачка
- термопистолет

Электроника:
- мотор – ссылка
- регулятор – ссылка
- сервоприводы – ссылка
- пропеллеры – ссылка
- фиксаторы тяги – ссылка
- кабанчики – ссылка
- цанговый зажим – ссылка
- аккумуляторы – ссылка
- аппаратура – ссылка

Прототипом послужил швейцарский штурмовик-разведчик С-3603.

Чертеж модели самолета С-3603: efw_c_3603-a2.pdf [510,61 Kb] (cкачиваний: 48)
Посмотреть онлайн файл: efw_c_3603-a2.pdf

Для нужд воздушного боя было решено укоротить крыло, а форму фюзеляжа упростить. Кроме того, данная модель будет без рулей направления, они тут не нужны особо. Управление будет на трех сервоприводах: два - на элероны, один - на руль высоты.

Шаг 1. Шаблоны и детали

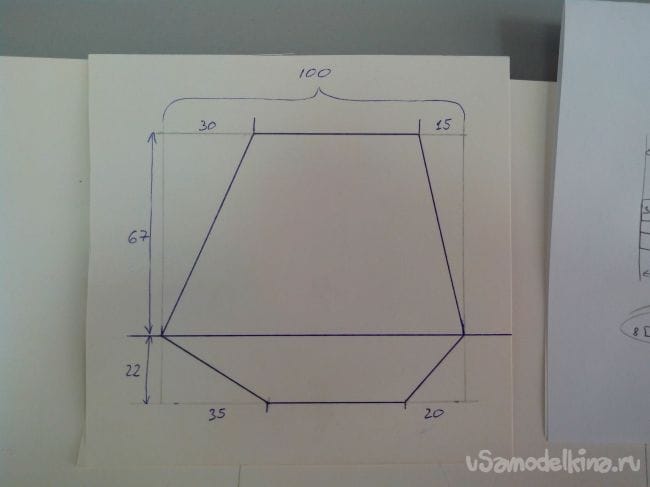

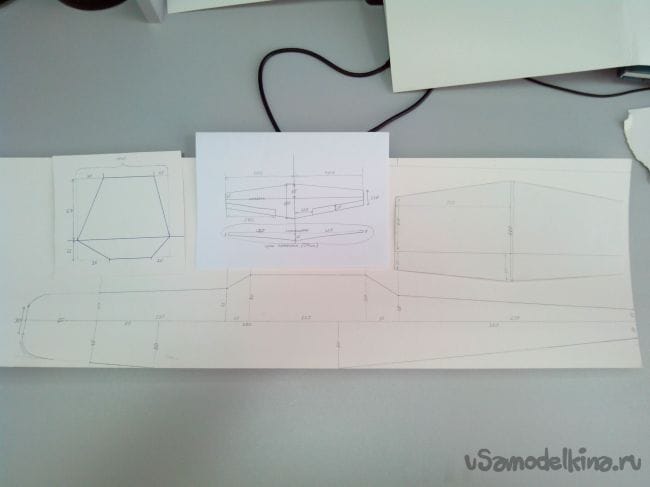

Шаблон киля чертим на ватмане в натуральную величину (размеры на фото указаны).
Модели самолетов для воздушного боя

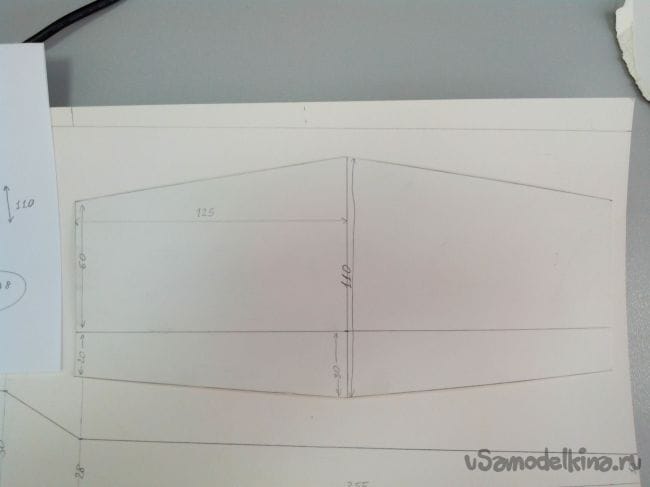

Аналогично чертим шаблон стабилизатора.
Модели самолетов для воздушного боя

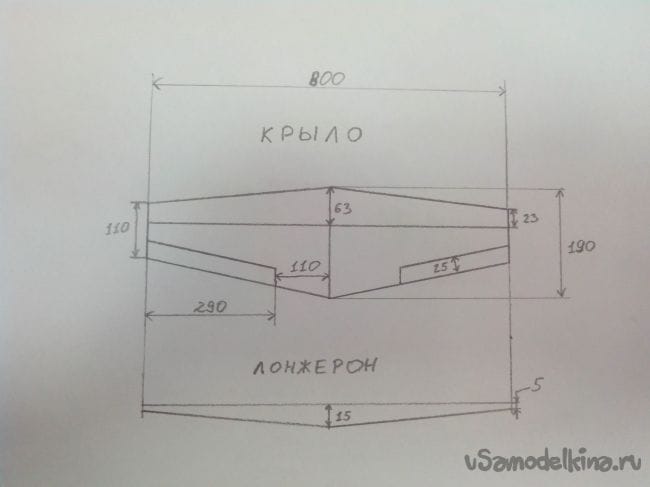

Крыло будет симметричным, относительно двух осей, а потому его будет проще начертить на потолочке, чем сделать шаблон. Размеры на схематичном рисунке.
Модели самолетов для воздушного боя

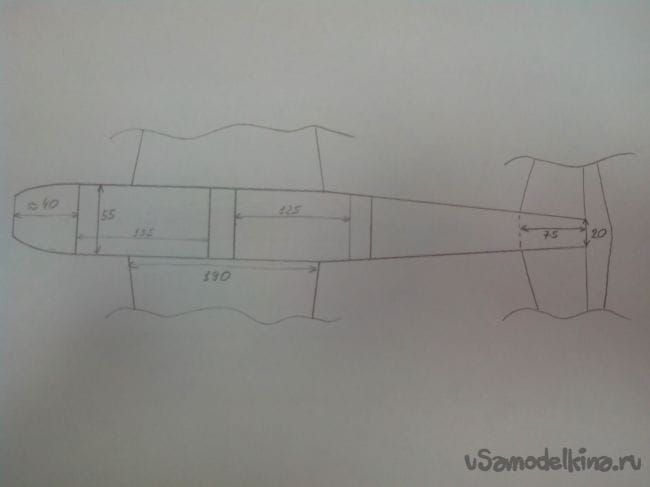

Боковину фюзеляжа лучше тоже начертить на ватмане.
Модели самолетов для воздушного боя

Вид сверху.
Модели самолетов для воздушного боя

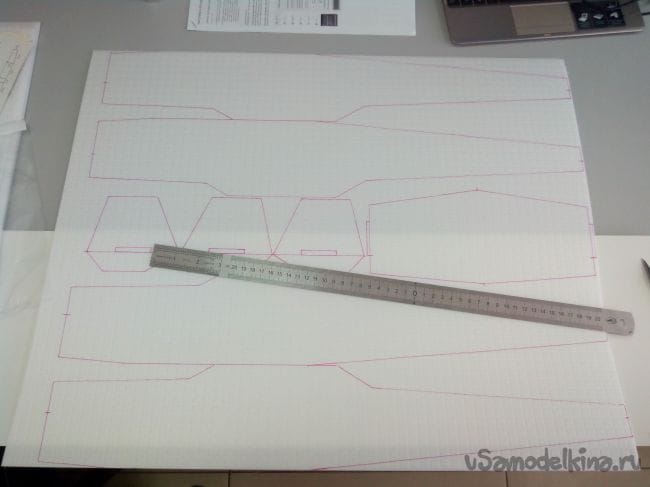

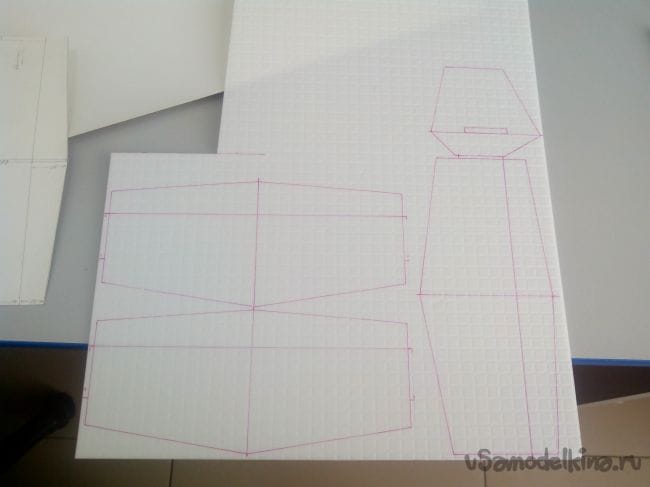

Когда все шаблоны готовы, переносим их на потолочку.
Модели самолетов для воздушного боя
Модели самолетов для воздушного боя

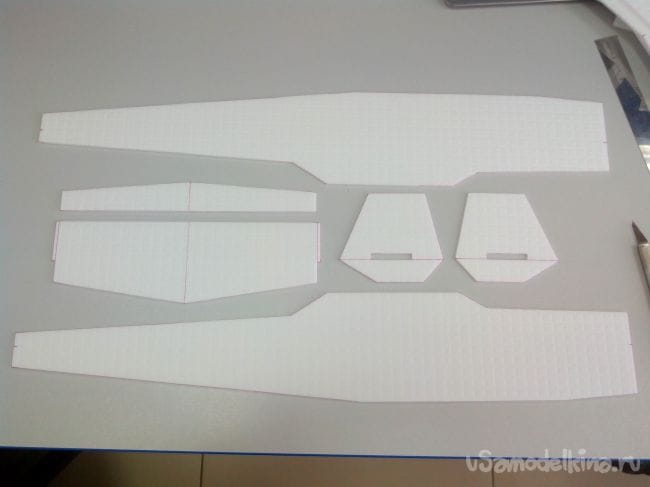

И вырезаем резаком.
Модели самолетов для воздушного боя
Модели самолетов для воздушного боя


Шаг 2. Изготовление фюзеляжей

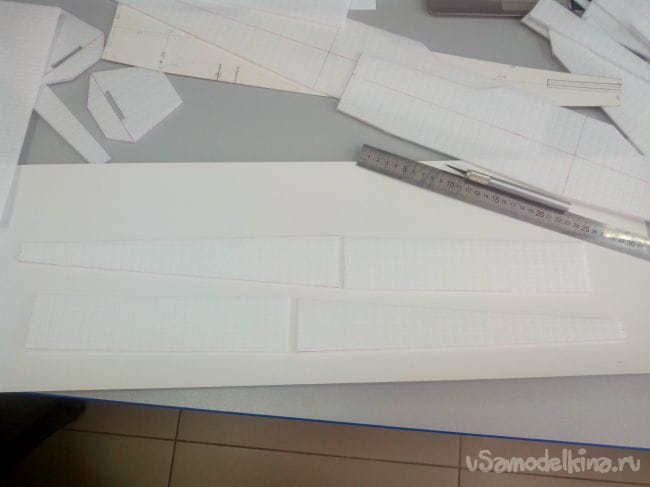

Вырезаем внутренние полки в фюзеляж.
Модели самолетов для воздушного боя

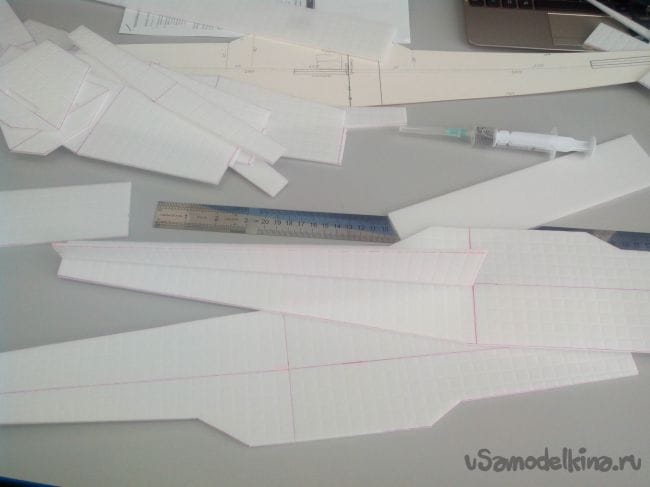

Приклеиваем хвостовые полки к боковинам.
Модели самолетов для воздушного боя

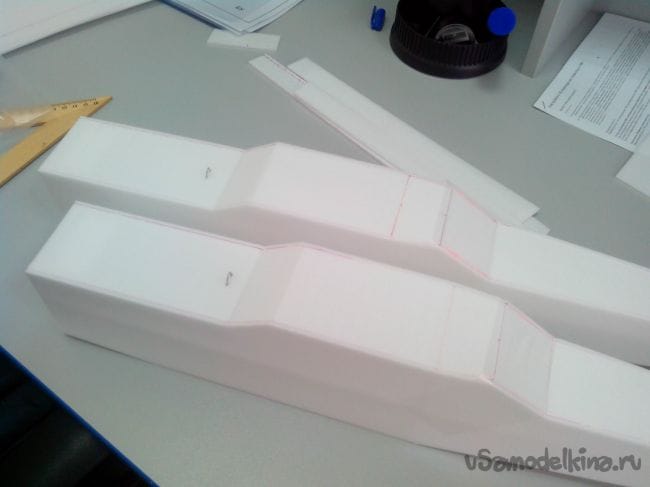

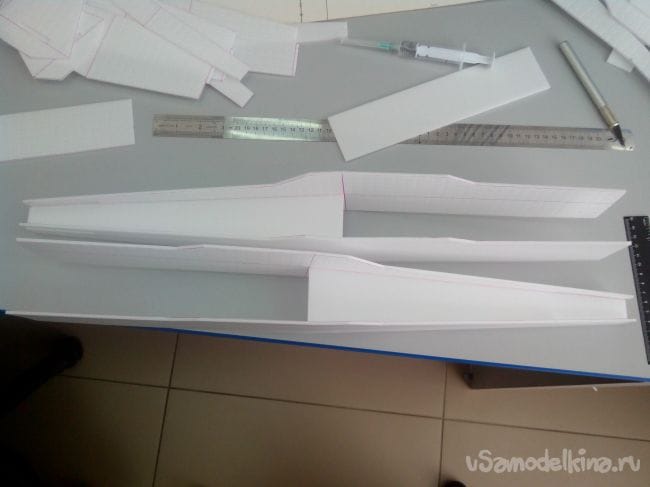

Приклеиваем вторые боковины фюзеляжа
Модели самолетов для воздушного боя

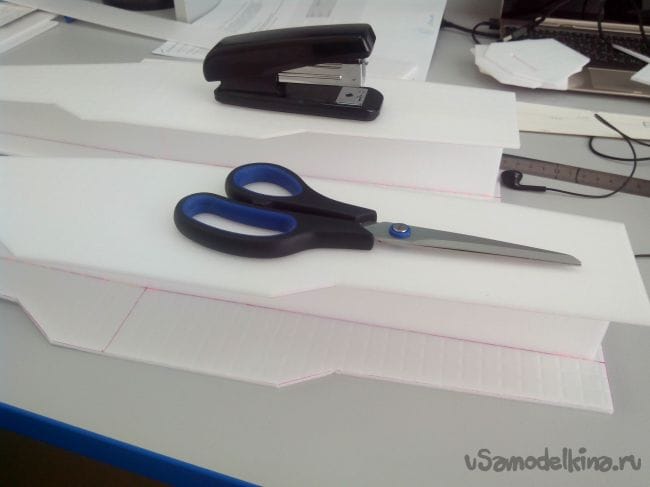

Вклеиваем носовые полки.
Модели самолетов для воздушного боя

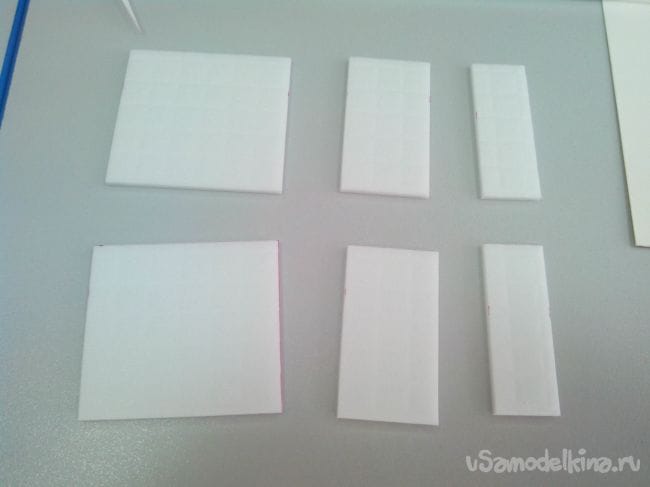

Пока сохнут основы фюзеляжей, вырезаем детали для носовой части и кабины.
Модели самолетов для воздушного боя

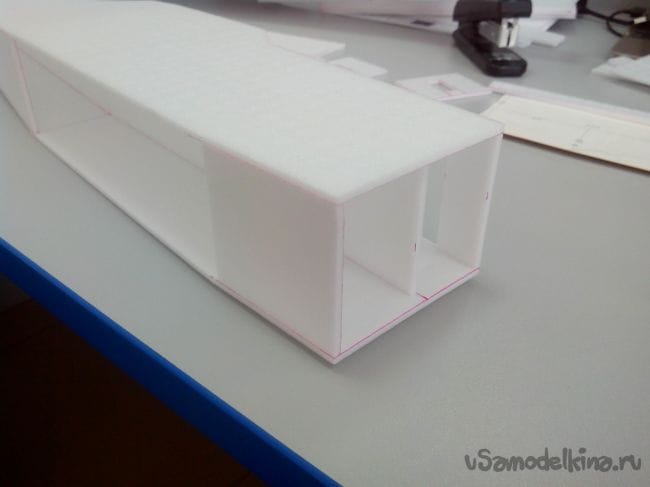

Затем вклеиваем их в фюзеляжи.
Модели самолетов для воздушного боя

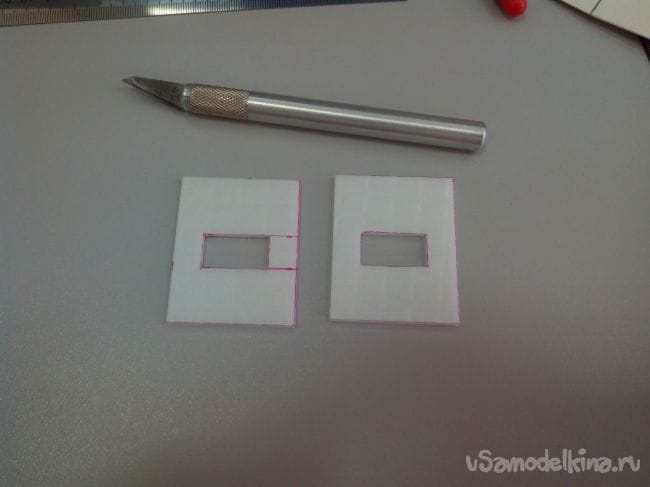

Дополнительно вырезаем рамки для хвостовых сервоприводов.
Модели самолетов для воздушного боя

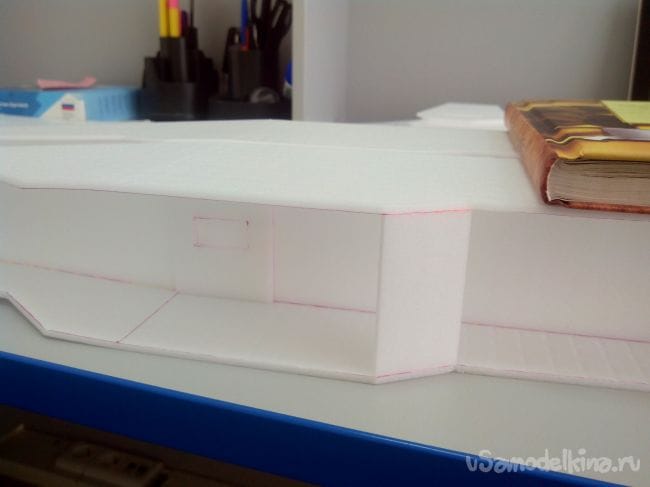

Вклеиваем эти рамки и «лобовое стекло» кабины.
Модели самолетов для воздушного боя

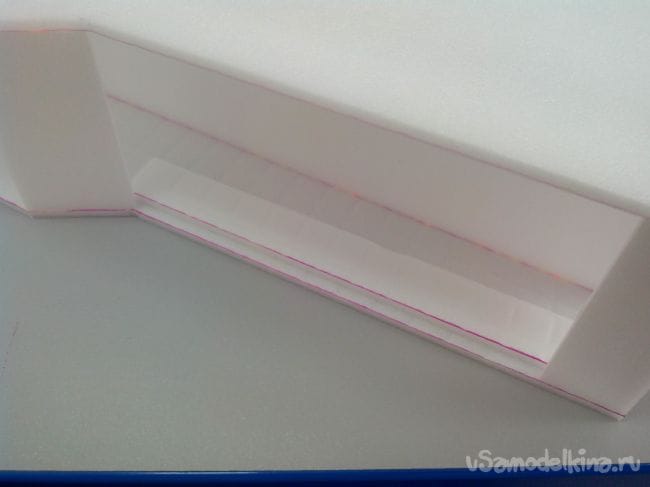

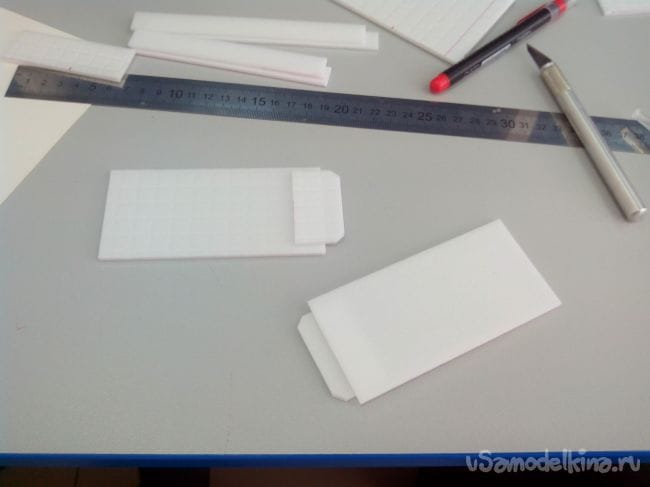

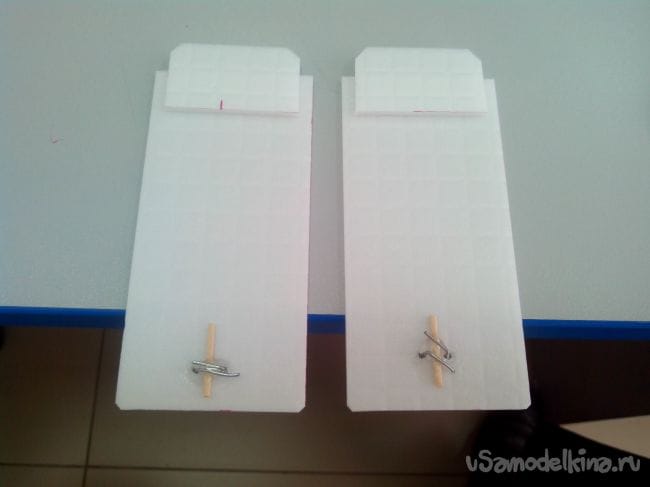

Склеиваем крышки люка с электроникой.
Модели самолетов для воздушного боя

Из скрепки делаем петельки и вклеиваем в крышки, подложив под них зубочистку или спичку. Сверху заливаем потолочным клеем или эпоксидкой.
Модели самолетов для воздушного боя

Внутри отсека под электронику (носовая часть) вклеиваем ограничители из полосок потолочки, чтобы крышка не проваливалась.
Модели самолетов для воздушного боя

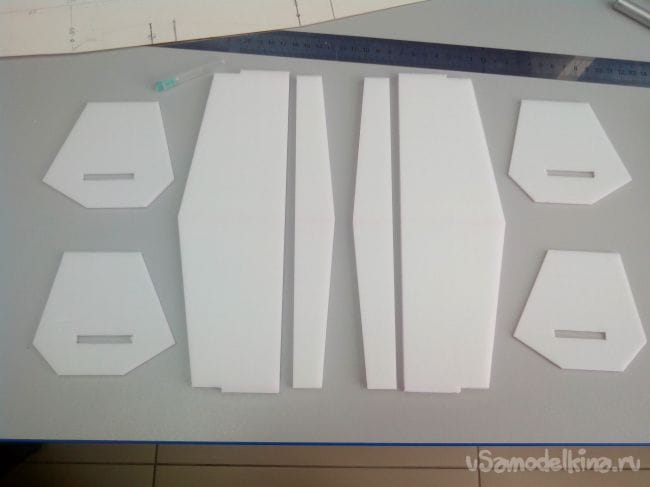

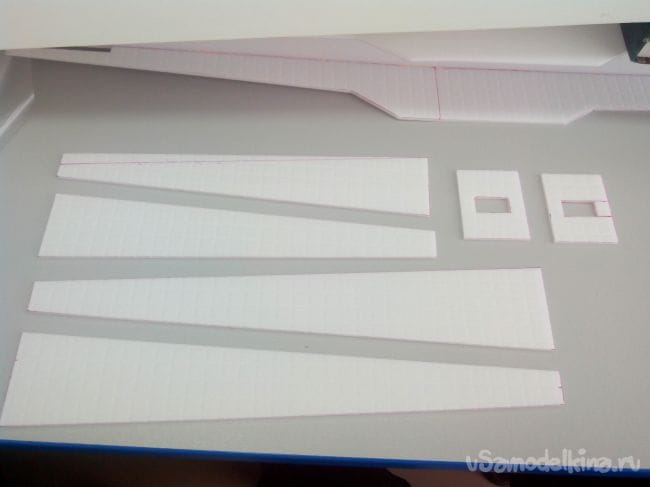

Вырезаем детали хвостовой части.
Модели самолетов для воздушного боя

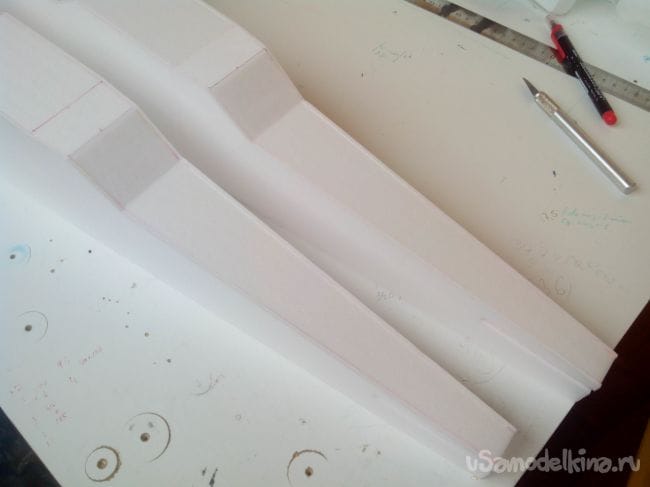

Приклеиваем хвостовые детали сверху и снизу.
Модели самолетов для воздушного боя

Полностью заклеиваем «кабину».
Модели самолетов для воздушного боя

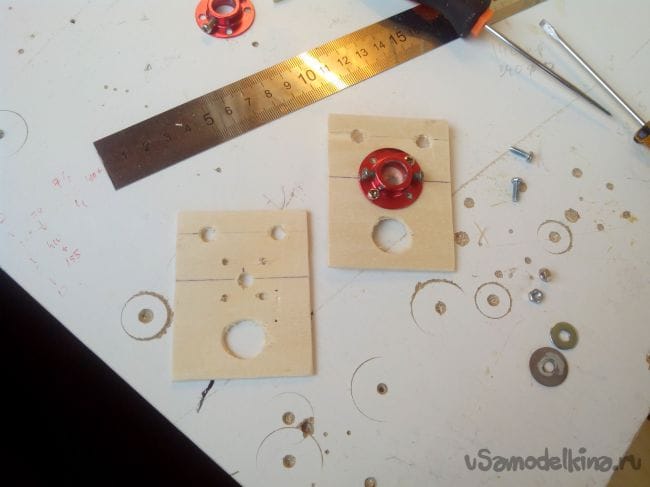

Из тонкой фанеры выпиливаем моторамы и прикручиваем к ним основания моторов.
Модели самолетов для воздушного боя

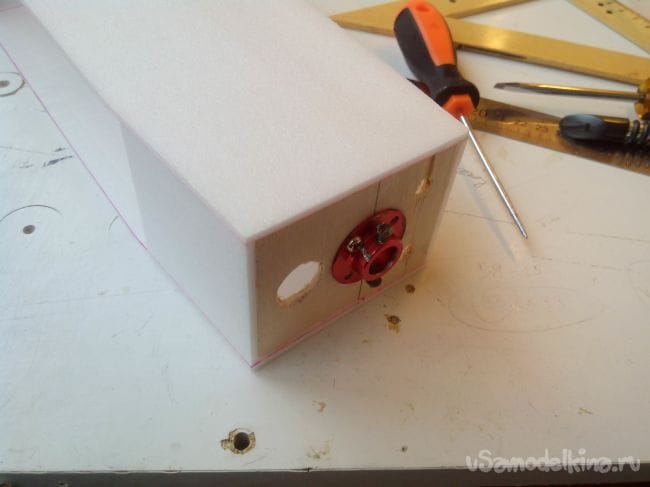

Вклеиваем моторамы в фюзеляжи.
Модели самолетов для воздушного боя

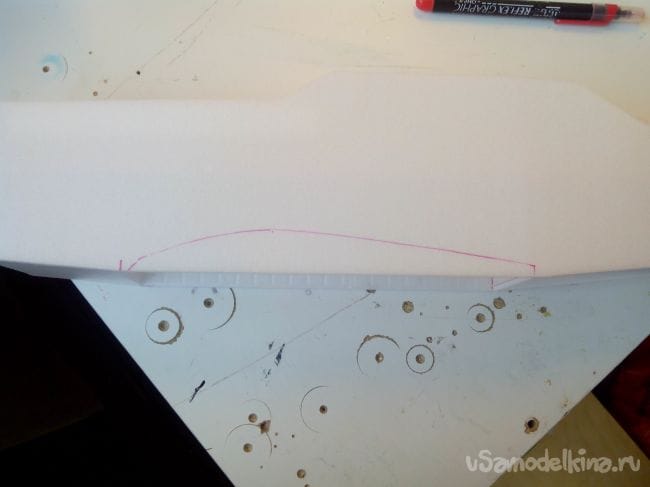

Размечаем вырезы под крыло.
Модели самолетов для воздушного боя

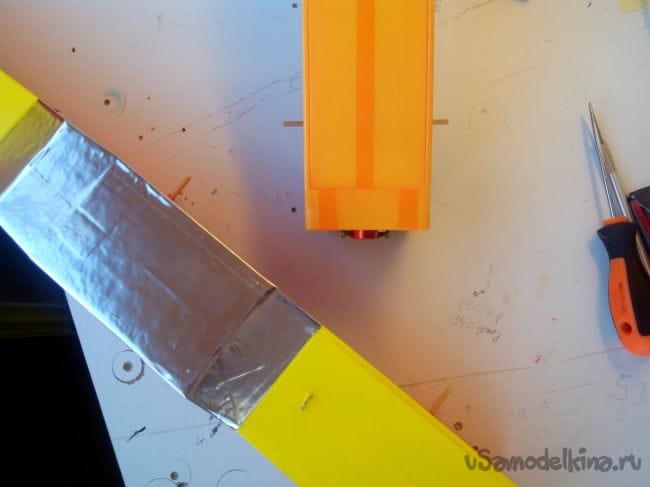

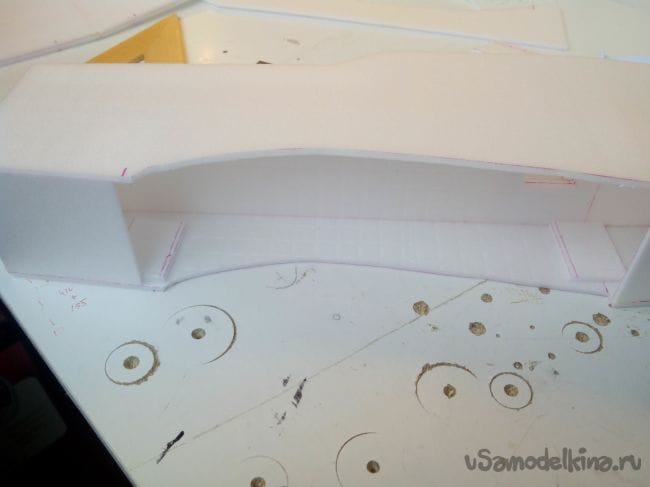

Вырезаем место под крыло и вклеиваем внутрь прямоугольники из потолочки в местах, где будут бамбуковые палочки для резинок.
Модели самолетов для воздушного боя

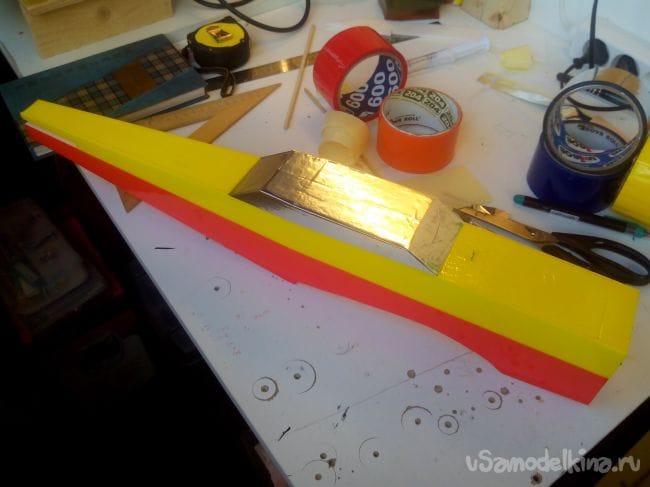

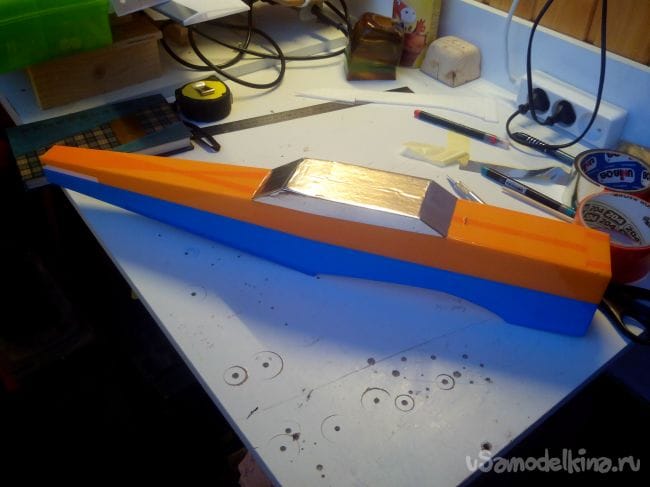

Можно обклеивать фюзеляжи скотчем. Верх и низ – разного цвета, для хорошей читаемости. Кроме того, каждый самолет своего цвета – чтобы не путать их в бою. Псевдокабину обклеиваем металлическим скотчем.
Модели самолетов для воздушного боя
Модели самолетов для воздушного боя

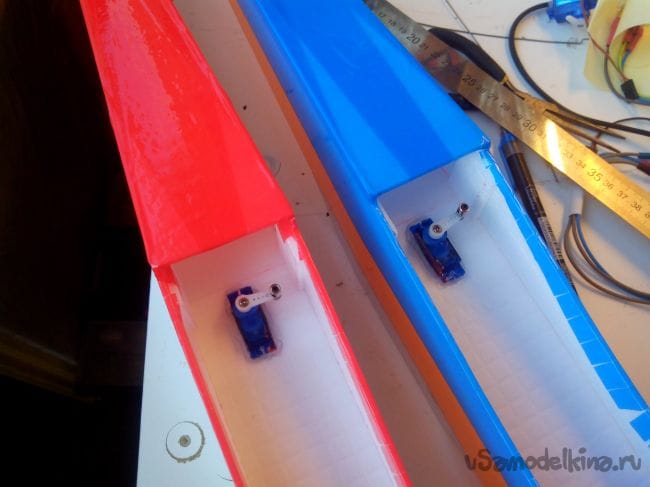

Вклеиваем сервоприводы хвостового оперения с помощью термопистолета.
Модели самолетов для воздушного боя

Шилом делаем отверстия в тех местах, где изнутри на стенки фюзеляжа приклеивали дополнительные кусочки потолочки, и вклеиваем бамбуковые палочки для резинок крепления крыла. Выступ около 15 мм с каждого борта.
Модели самолетов для воздушного боя


Шаг 3. Изготовление крыльев

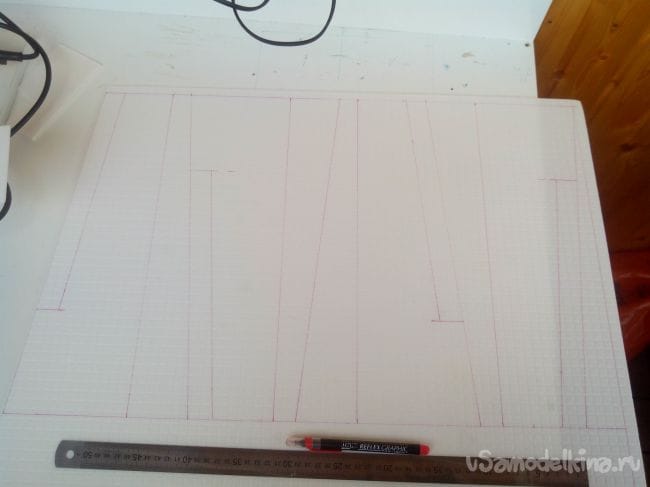

На листе потолочки размечаем половинки крыльев.
Модели самолетов для воздушного боя

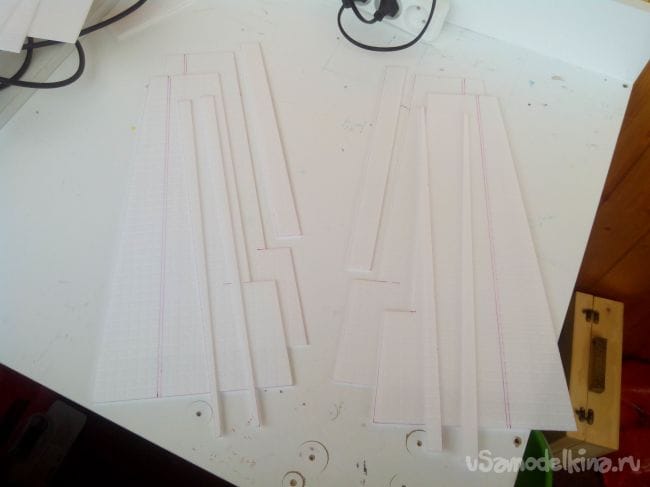

Вырезаем детали крыльев и лонжероны из потолочки.
Модели самолетов для воздушного боя

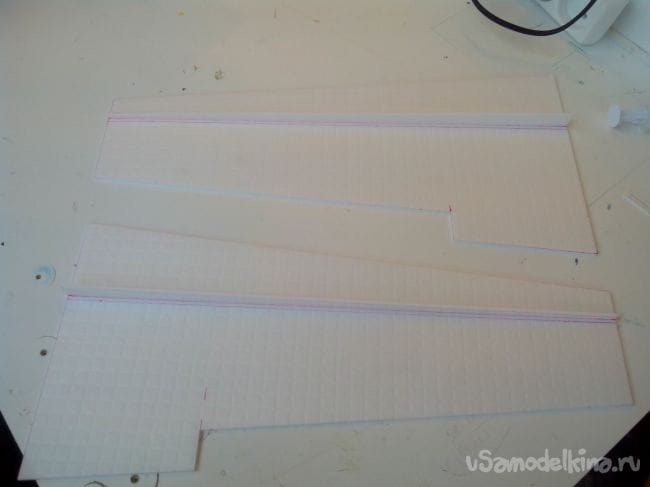

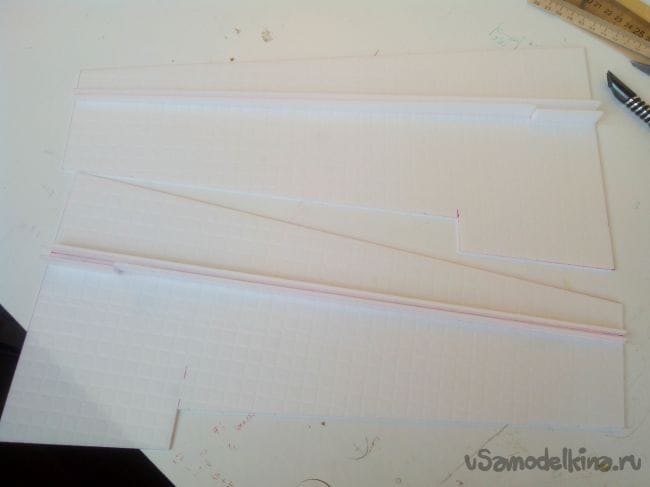

Приклеиваем потолочные лонжероны к половинкам крыла.
Модели самолетов для воздушного боя

Между ними расстояние 3 мм, в центральной части - 6 мм (в этом месте будет соединительная часть лонжерона из линейки).
Модели самолетов для воздушного боя

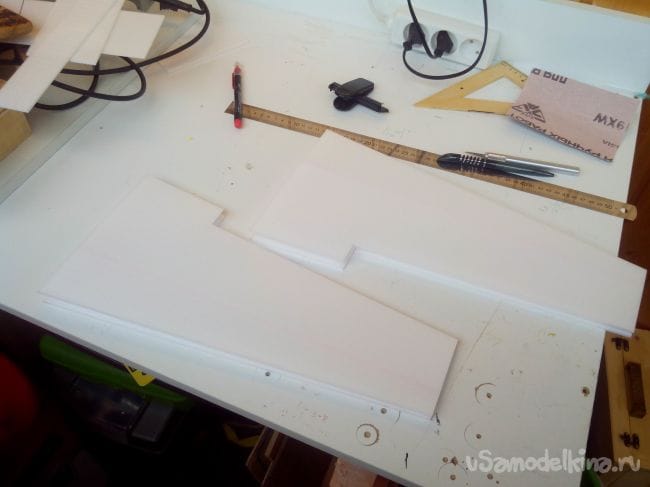

Приклеиваем верхние плоскости крыла к лонжерону.
Модели самолетов для воздушного боя

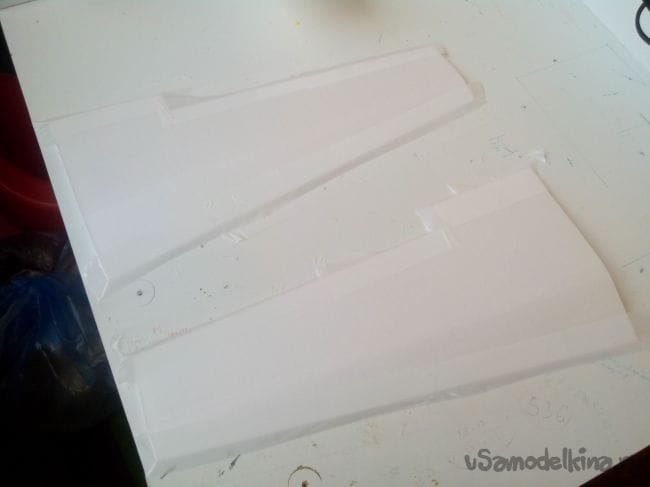

Заклеиваем кромки, прижав половинки крыла к столу (скотчем или грузом).
Модели самолетов для воздушного боя

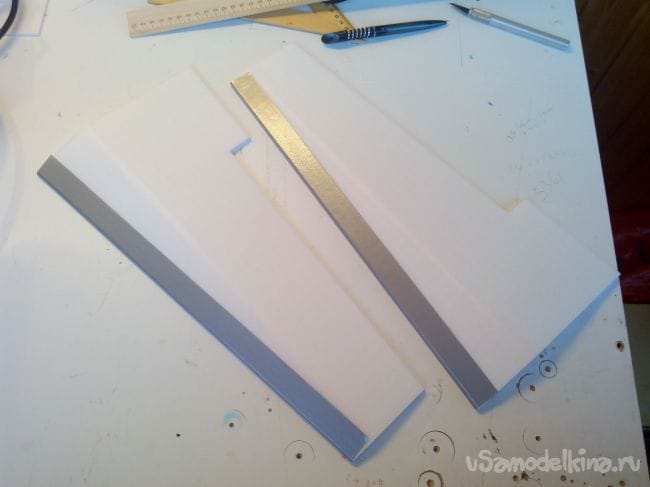

Переднюю кромку можно усилить армированным скотчем.
Модели самолетов для воздушного боя

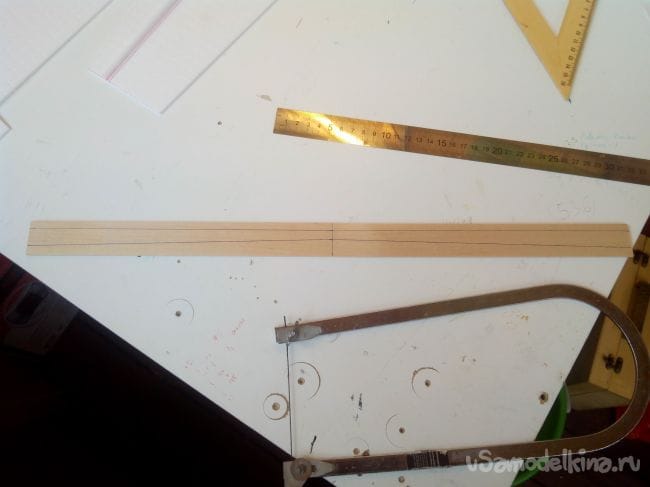

Размечаем на деревянной линейке лонжероны сразу для двух крыльев.
Модели самолетов для воздушного боя

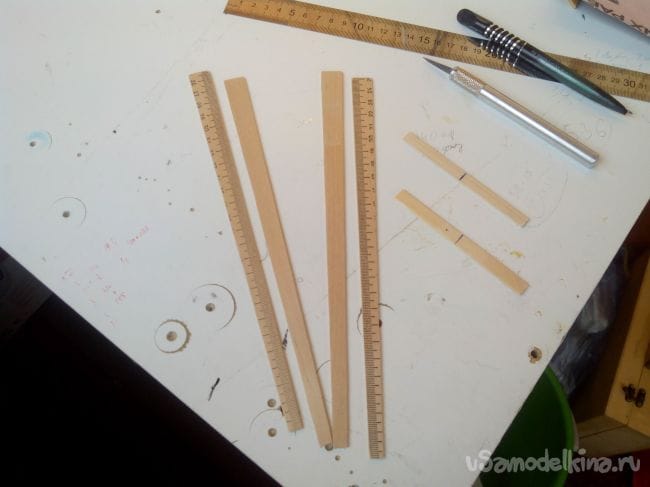

Выпиливаем части лонжерона лобзиком.
Модели самолетов для воздушного боя

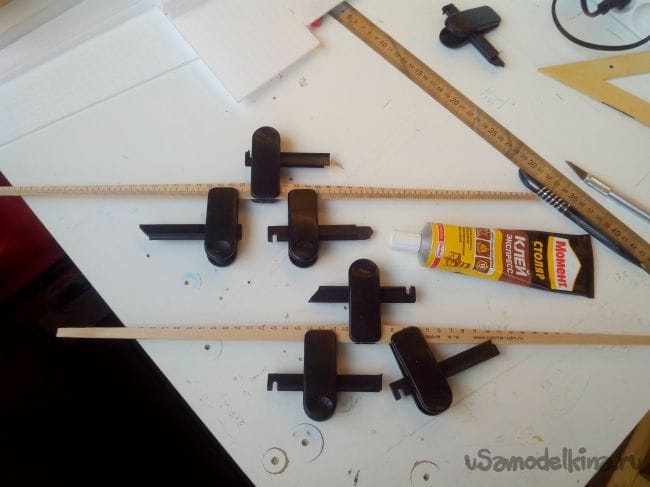

Склеиваем лонжероны клеем ПВА.
Модели самолетов для воздушного боя

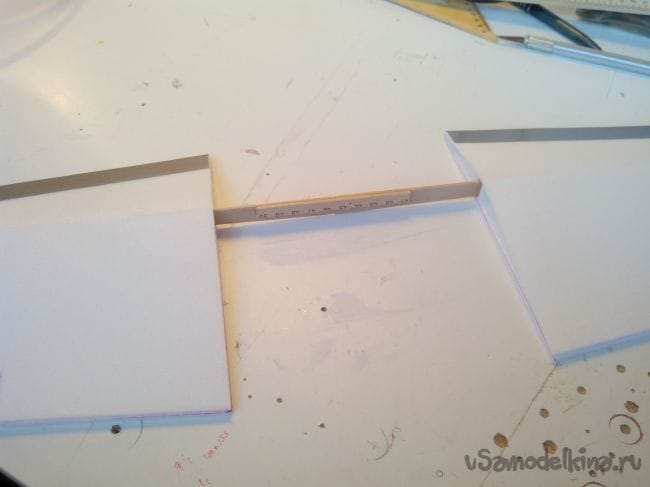

После высыхания клея вставляем лонжерон в половинки крыла плоской частью вверх. Вклеивать его в крыло не обязательно, будет проще ремонтировать после аварий.
Модели самолетов для воздушного боя

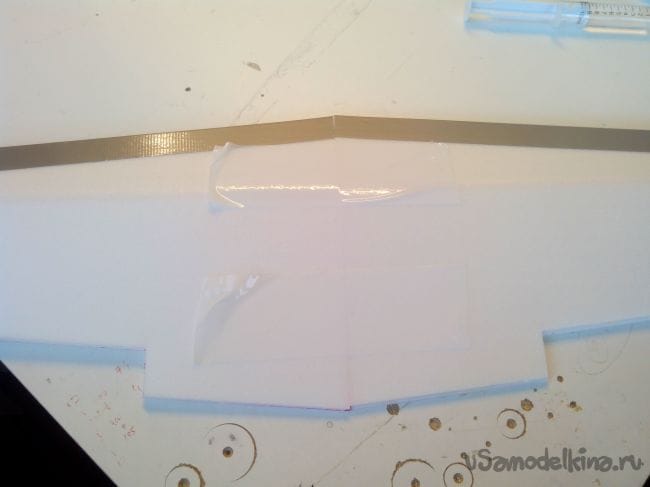

Намазываем клеем торцы крыльев и склеиваем, зафиксировав скотчем.
Модели самолетов для воздушного боя

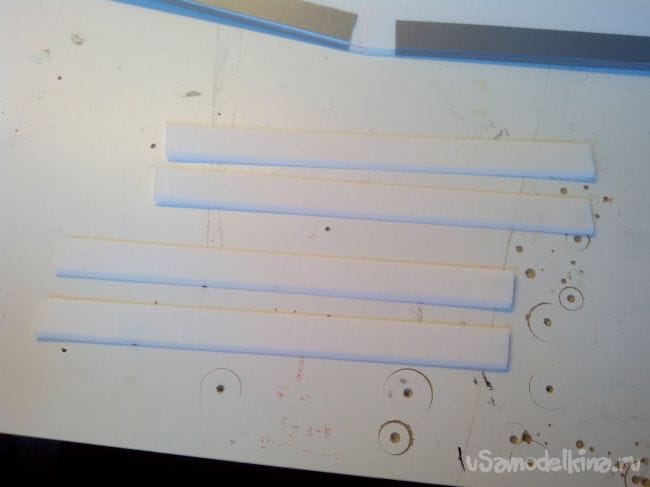

Элероны (1 слой потолочки) сошкуриваем под углом 45 градусов.
Модели самолетов для воздушного боя

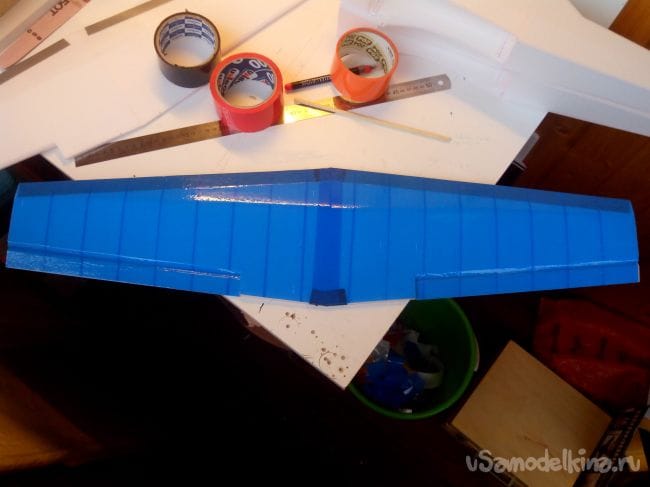

Петли элеронов – скотч, которым будет обтягиваться крыло.
Модели самолетов для воздушного боя

Да, цвета взял с фюзеляжей. Цвет верха фюзеляжа – на нижней плоскости, и наоборот.
Модели самолетов для воздушного боя

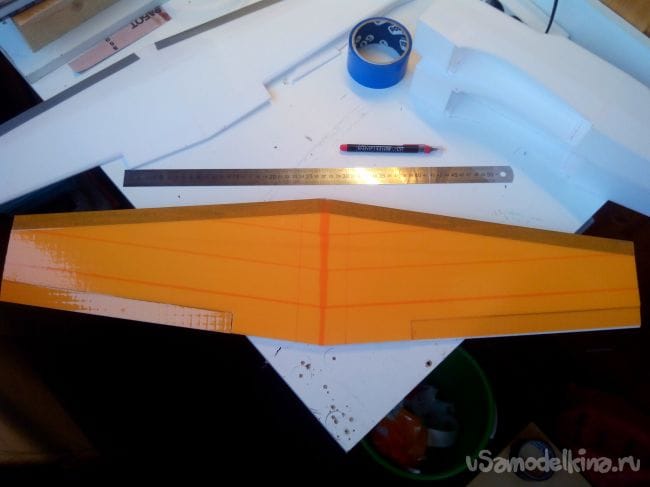

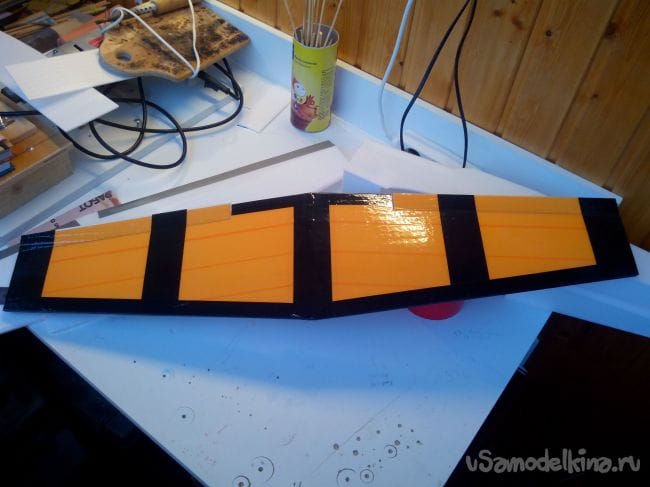

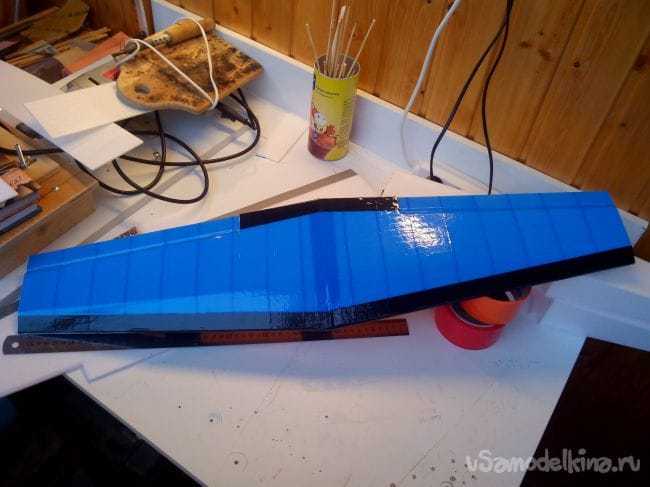

Снизу добавляем на крыло черные полоски – для хорошей читаемости модели в воздухе.
Модели самолетов для воздушного боя

Переднюю кромку украшаем черным скотчем.
Модели самолетов для воздушного боя

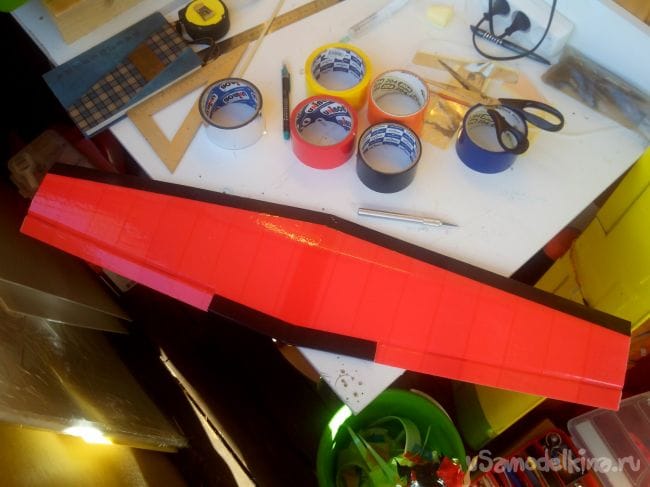

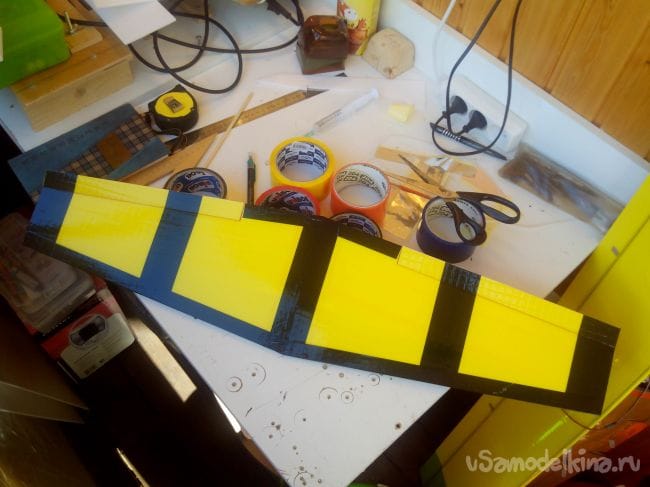

Второе крыло – аналогично.
Модели самолетов для воздушного боя
Модели самолетов для воздушного боя

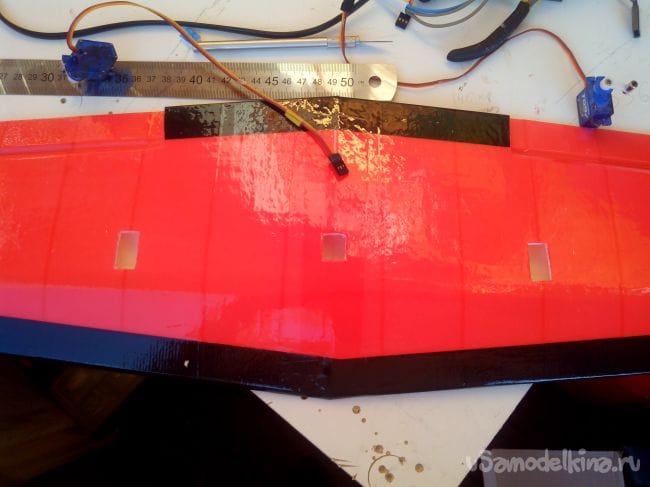

Сверху делаем в крыле отверстия под сервоприводы элеронов и провода.
Модели самолетов для воздушного боя

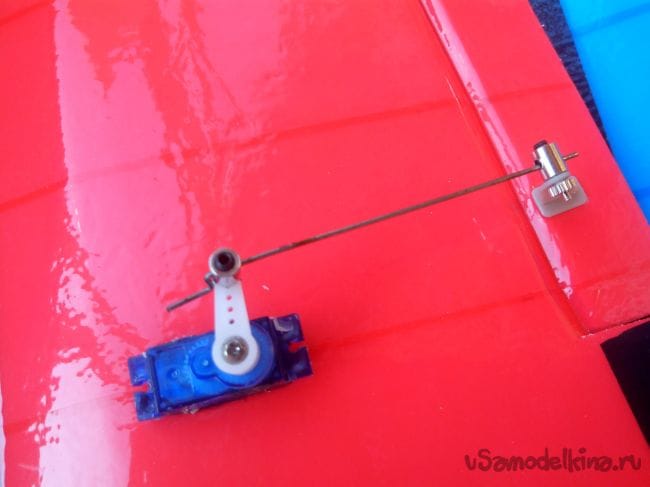

Закрепляем кабанчики на элеронах, делаем тяги из стальной проволоки и вклеиваем сервоприводы в крыло. Провода от сервоприводов можно протащить с помощью пинцета
Модели самолетов для воздушного боя

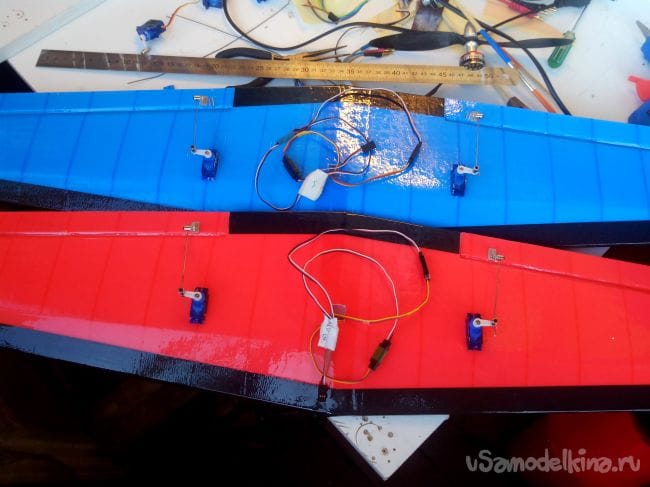

Повторяем все на втором крыле и подключаем провода к Y-кабелю. Все, крылья готовы.
Модели самолетов для воздушного боя


Шаг 4. Изготовление хвостовых оперений

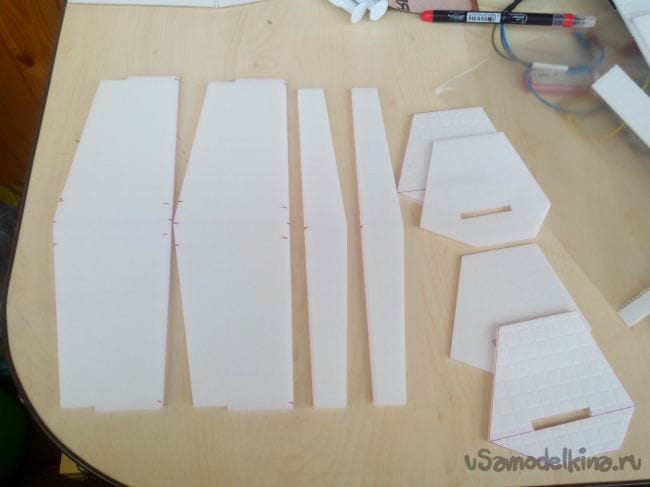

Склеиваем стабилизатор и руль высоты из вырезанных деталей и сошкуриваем под углом 45 градусов. Кили будут в один слой потолочки
Модели самолетов для воздушного боя

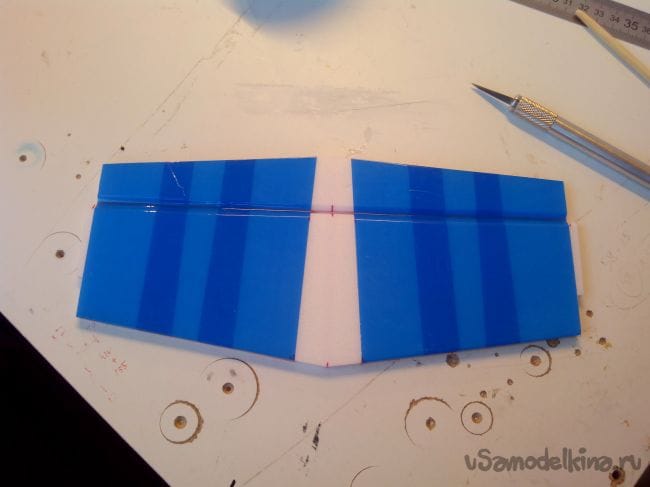

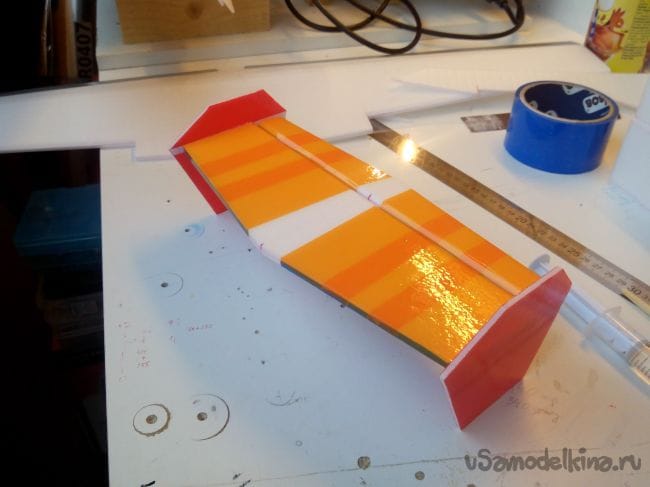

Обклеиваем стабилизатор скотчем, делая петли для руля высоты, по аналогии с элеронами. Цвета – как у крыла.
Модели самолетов для воздушного боя

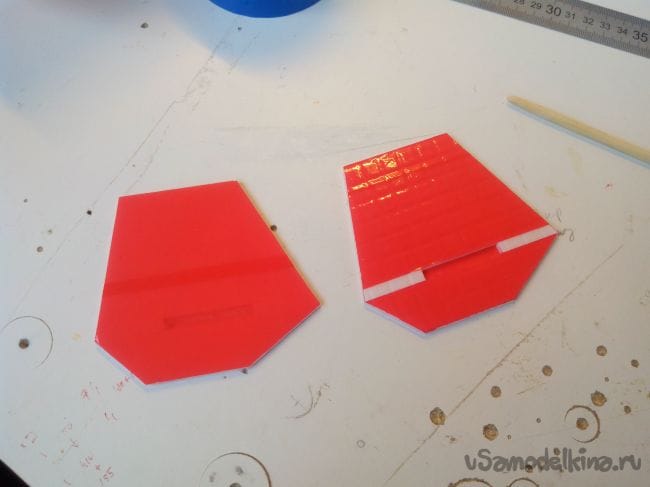

Обклеиваем кили с двух сторон.
Модели самолетов для воздушного боя

Склеиваем детали хвостового оперения вместе.
Модели самолетов для воздушного боя

Хвостовое оперение второго самолета.
Модели самолетов для воздушного боя

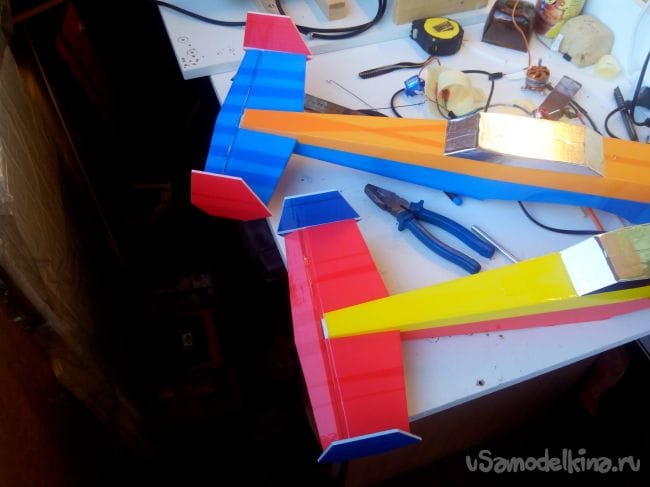

Вклеиваем хвостовые оперения в фюзеляжи потолочным клеем.
Модели самолетов для воздушного боя

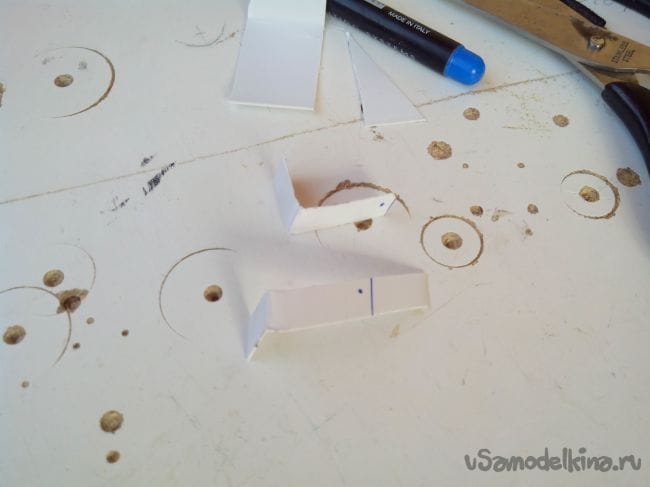

Кабанчики на руль высоты самодельные, из строительного уголка (покупные закончились как назло).
Модели самолетов для воздушного боя

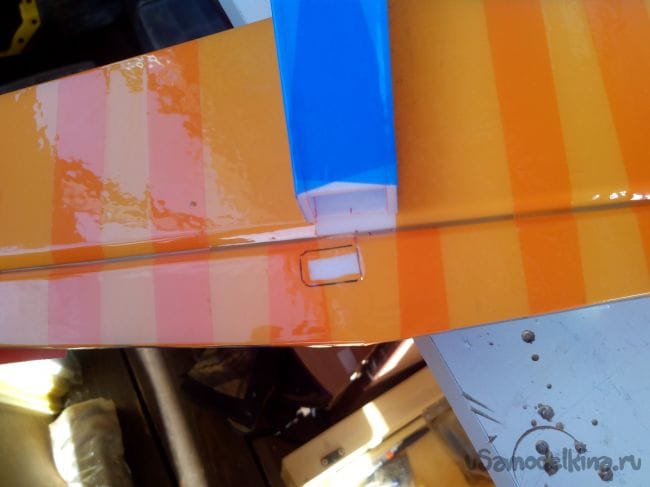

В руле высоты резаком делаем щель и вырезаем часть скотча, чтобы кабанчик приклеить непосредственно к потолочке.
Модели самолетов для воздушного боя

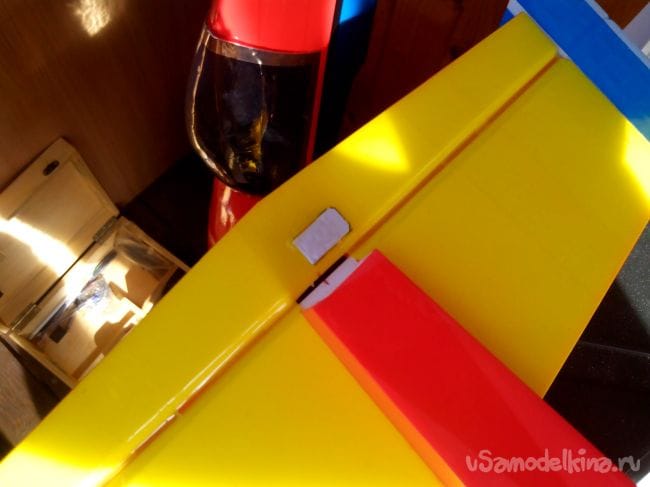

Вклеиваем кабанчик на эпоксидку так, чтобы он «смотрел» вверх – так меньше будет цепляться за траву при посадке.
Модели самолетов для воздушного боя

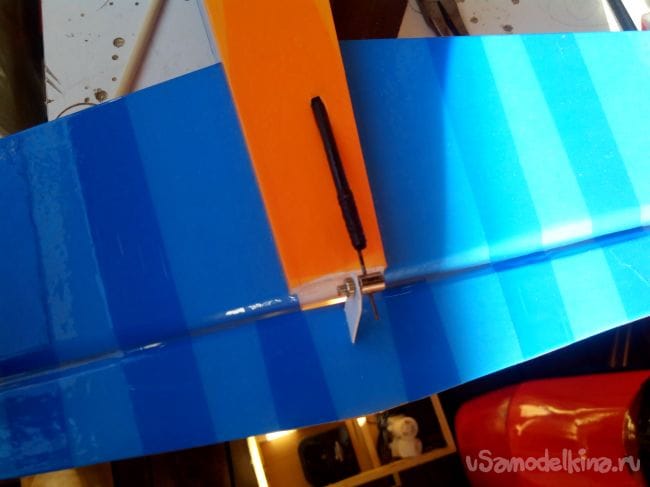

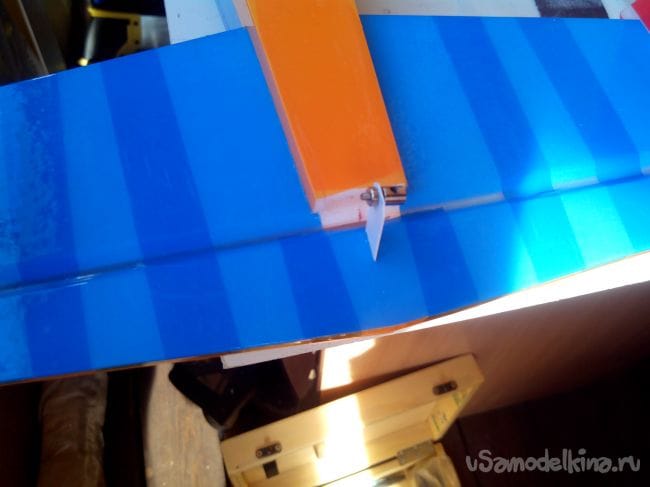

Закрепляем на кабанчике фиксатор тяги.
Модели самолетов для воздушного боя

Тяги делаем из бамбучины, на концах которой кусочки стальной проволоки.
Модели самолетов для воздушного боя

Шилом протыкаем под углом отверстие в верхней части фюзеляжа, «целясь» в направлении качалки на сервоприводе. Затем бамбуковой шпажкой расширяем отверстие и вставляем в него тягу. Закрепляем ее фиксаторами на качалке и кабанчике.
Модели самолетов для воздушного боя


Шаг 5. Изготовление капотов

При отсутствии нужного инструмента или материала можно склеить капот в виде усеченной пирамиды и приклеить его к фюзеляжу скотчем или клеем, но ради прочности модели рекомендуется капот из бутылки.

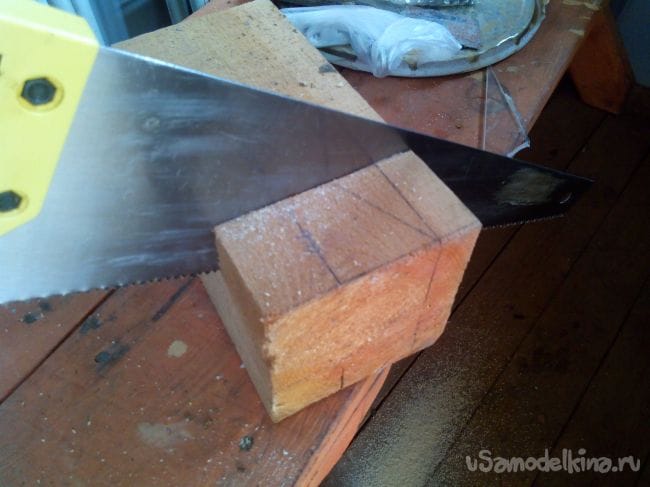

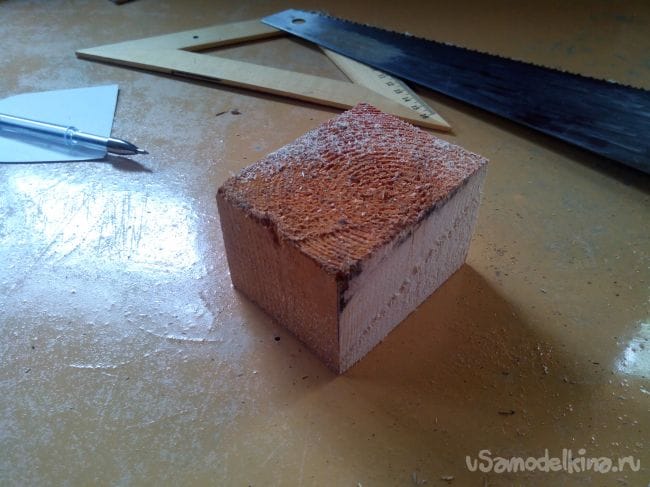

Итак, отпиливаем от деревянного бруска необходимый кусок.
Модели самолетов для воздушного боя
Модели самолетов для воздушного боя

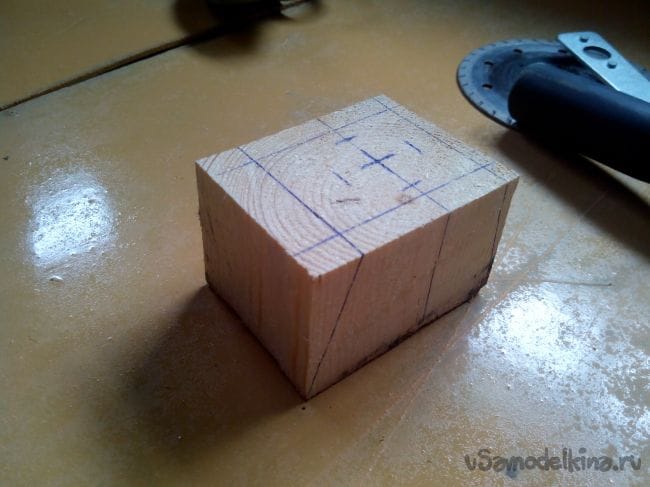

Чертим на нем линии, по которым будет отрезаться лишнее. Крестиком отмечаем положение вала мотора.
Модели самолетов для воздушного боя

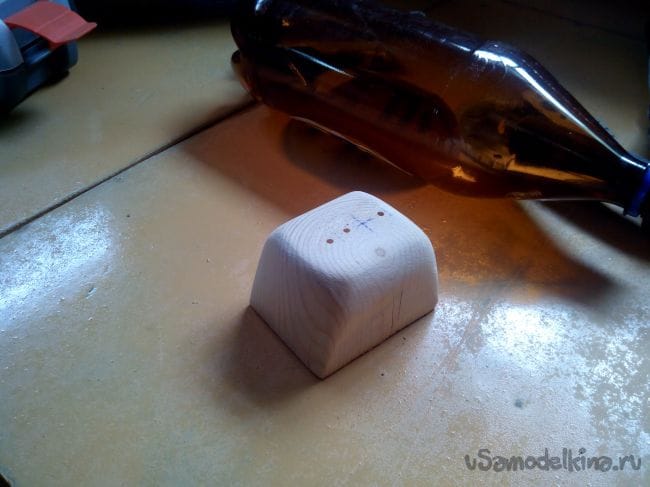

Отпиливаем лишнее и шлифуем до получения ровной поверхности.
Модели самолетов для воздушного боя

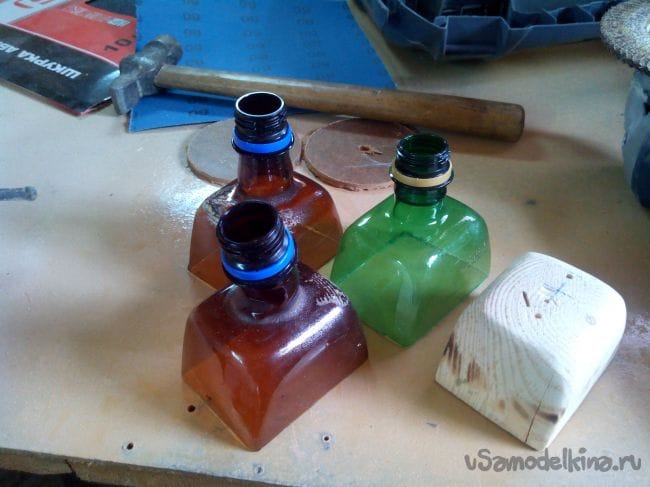

Затем вставляем в пластиковую бутылку (на 1,5 литра), загибаем края бутылки и фиксируем их саморезами.
Модели самолетов для воздушного боя
Модели самолетов для воздушного боя

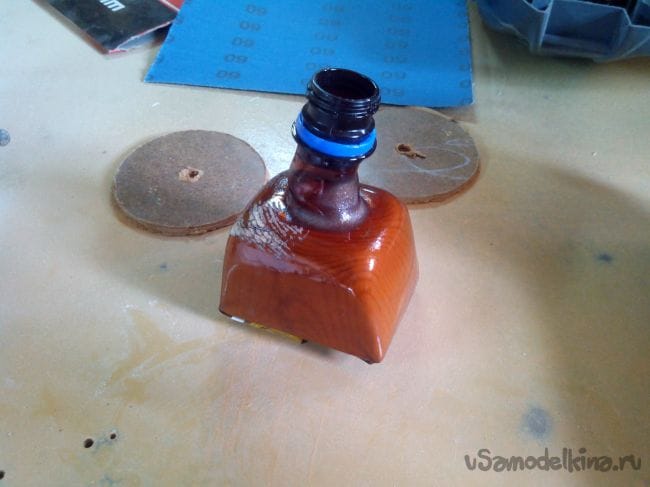

Нагреваем горелкой (можно над газовой плитой).
Модели самолетов для воздушного боя

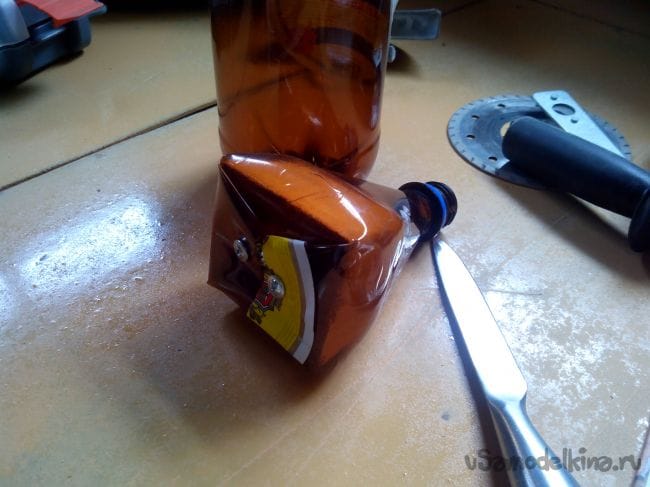

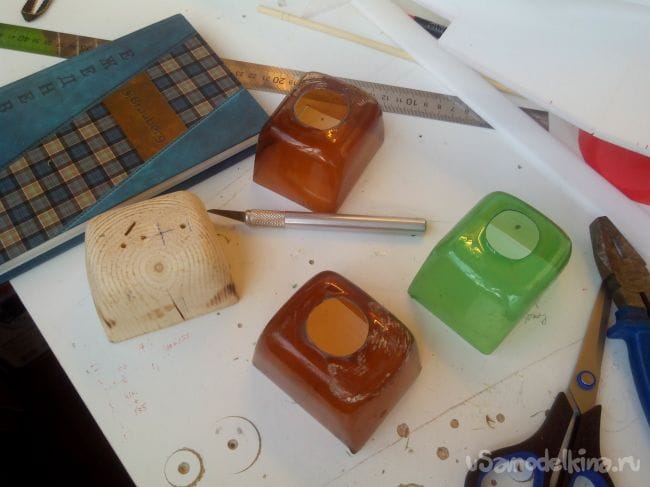

Отрезаем снизу лишнее ножом.
Модели самолетов для воздушного боя
Модели самолетов для воздушного боя

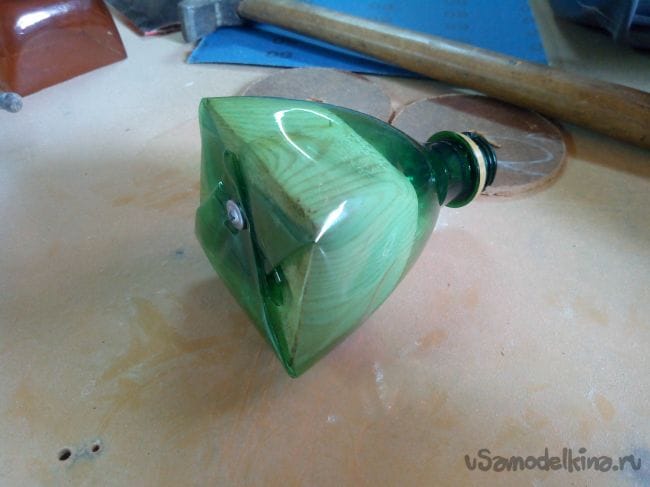

Затем отрезаем уже ненужное горлышко и обрабатываем края отверстия (я все делал дремелем).
Модели самолетов для воздушного боя

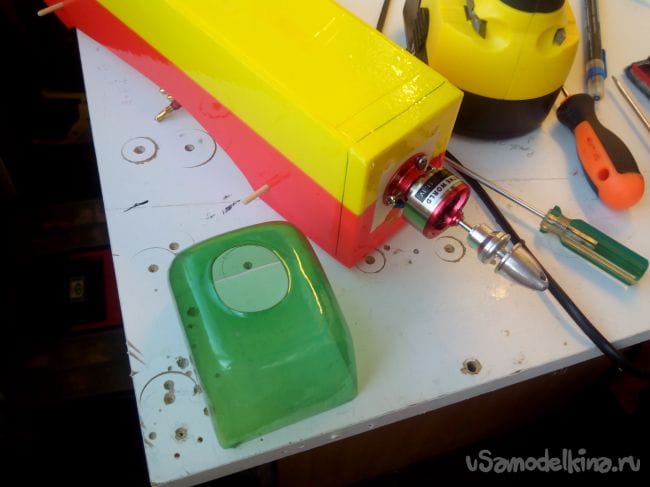

Закрепляем мотор с адаптером на мотораме (без винта), примеряем капот и отмечаем маркером его границы.
Модели самолетов для воздушного боя

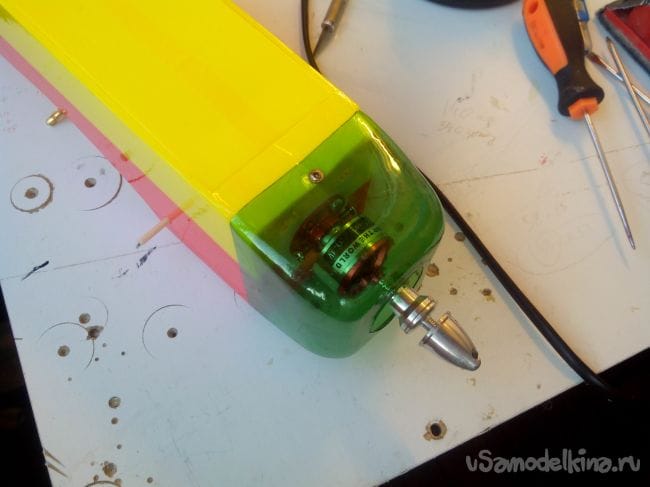

Сверлим сверху и снизу отверстия сквозь капот в фанерной мотораме и прикручиваем капот маленькими саморезами (например, от сервоприводов, они обычно в комплекте).
Модели самолетов для воздушного боя


Шаг 6. Окончательная сборка

Прикручиваем винт к валу мотора.
Модели самолетов для воздушного боя

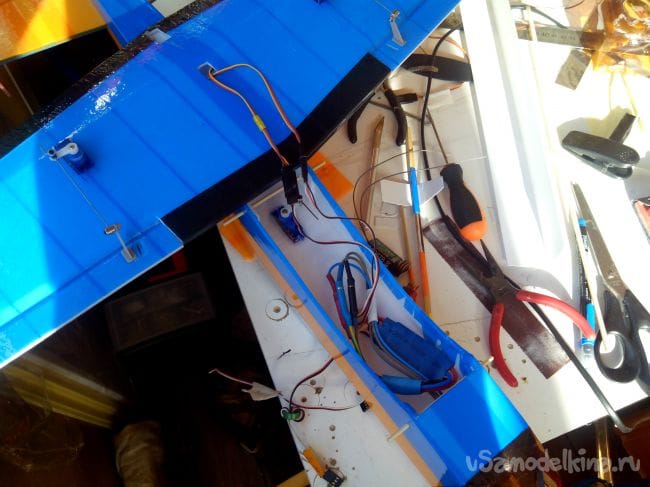

Внутри фюзеляжа снизу в полке делаем небольшое отверстие для вывода проводов к приемнику и аккумулятору. Регулятор подключаем к мотору и выводим провода в отсек с электроникой. Дополнительно его фиксировать не нужно.
Модели самолетов для воздушного боя

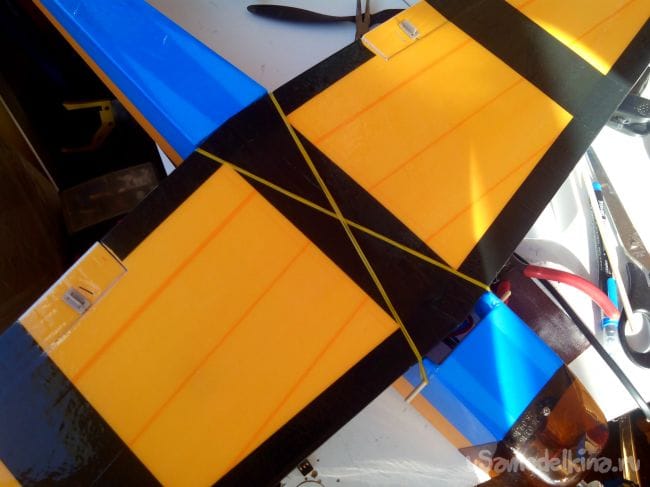

Крыло закрепляем резинками крест-накрест. Как показал облет – двух резинок достаточно.
Модели самолетов для воздушного боя

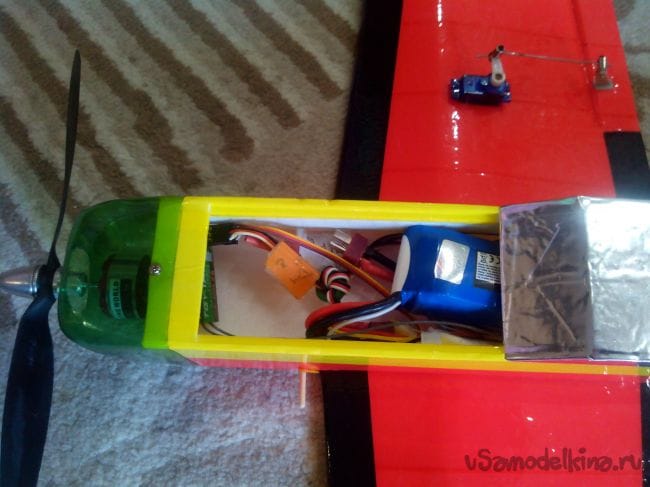

Приемник располагаем в носовой части отсека, аккумулятор – ближе к центру тяжести модели.
Модели самолетов для воздушного боя

Крышку закрепляем еще одной резинкой.
Модели самолетов для воздушного боя

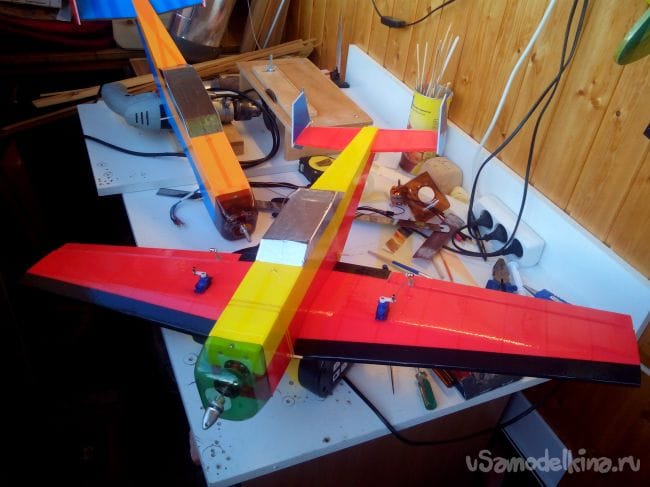

Модели готовы к облету.
Модели самолетов для воздушного боя

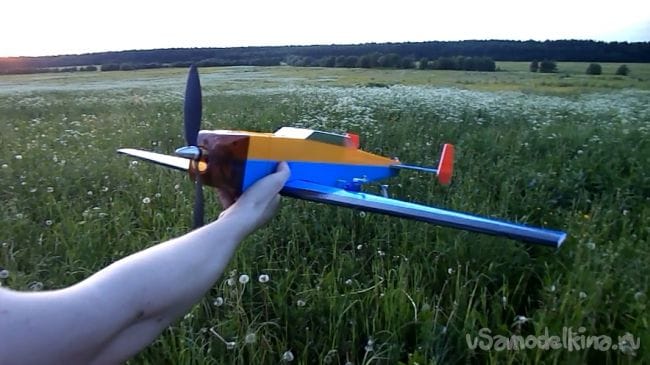

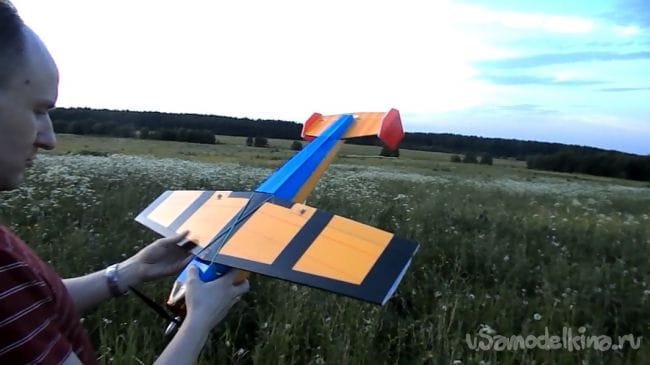

Последние приготовления в поле перед полетом.
Модели самолетов для воздушного боя

Все, к полету готов.
Модели самолетов для воздушного боя


ТТХ моделей:
Размах крыла – 800 мм
Длина – 700 мм
Вес крыла – 85 грамм
Вес фюзеляжа – 150 грамм
Полетный вес – 375 грамм

Видео первого облета модели:
