Привет всем любителям самоделок, наверное каждый, кто хотел снять видео в своей мастерской или же еще где-то задумывался над тем, а как же закрепить камеру наиболее удачно. Я же в свое время пытался соорудить какие-то громоздкие конструкции, чтобы установить камеру, но потом решил, что нужно сделать нечто удобнее, что не будет занимать много места, а при необходимости просто убрать до следующих съемок. В этой статье я расскажу, как я сделал универсальный держатель камеры, который помог мне с съемкой моих видео о самоделках.

Для того, чтобы собрать держатель своими руками понадобится:
* Амортизатор задней двери от Ваз 2112
* Головка для фотоаппарата с резьбой 1/4"
* Винтики М6
* Паркетины
* Металлические пластины или же подвесы
* Электродрель
* Ножницы по металлу
* Маленькие шурупчики
* Барашки с резьбой М4
* Пара винтов М4
* Эпоксидный клей
* Ножовка по металлу
* Резина

Вот и все, что нужно для сборки, можно приступать к самому процессу.

Шаг первый.

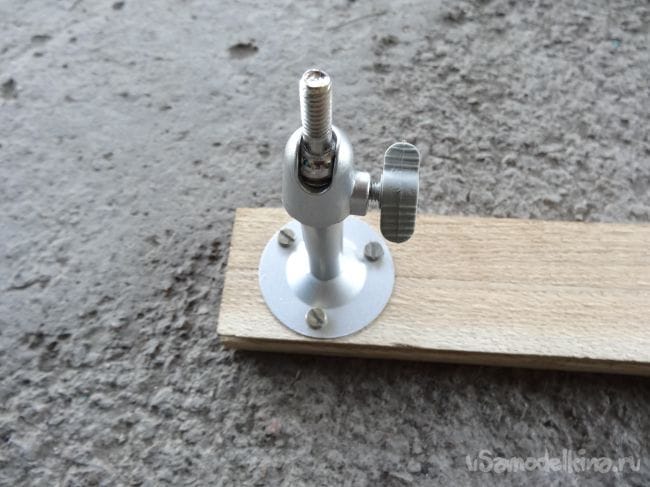

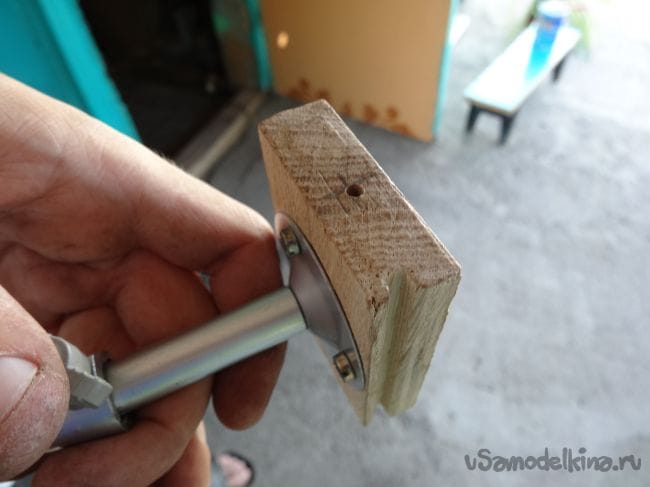

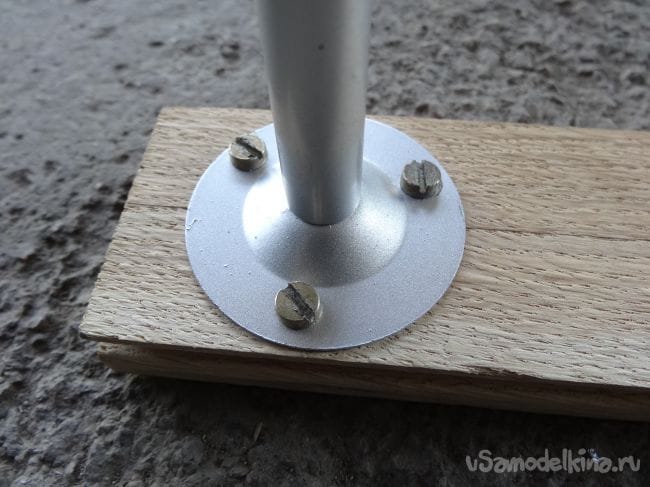

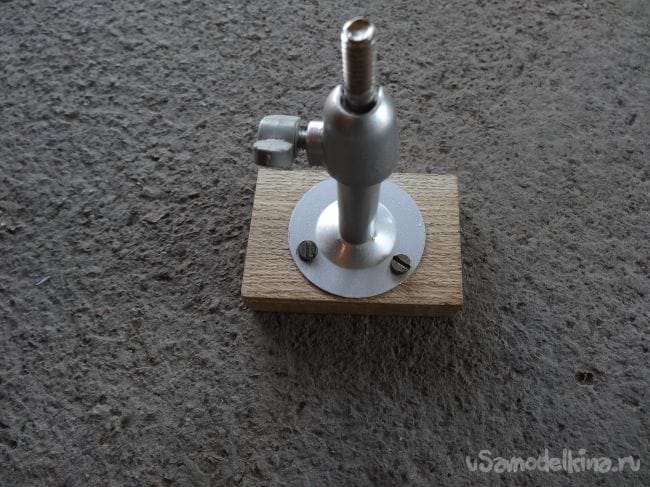

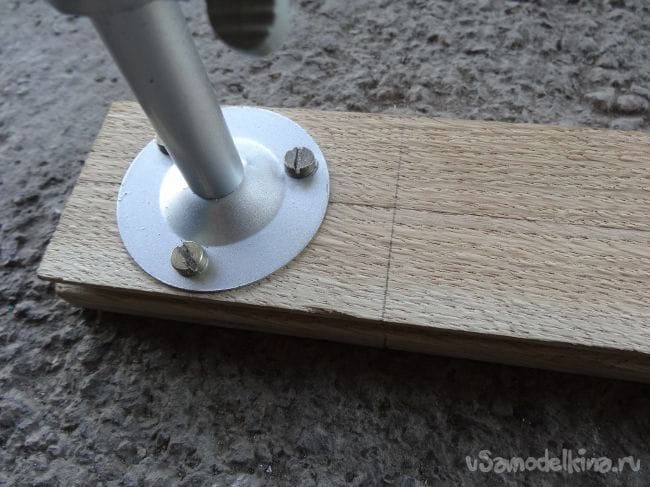

Первым делом нужно закрепить головку для фотоаппарата на паркете, для этого я просверлил дрелью три отверстия сверлом чуть меньше диаметра винта М6 и уже в них вкрутил три винтика. Держат эти винты достаточно прочно, поэтому можно не бояться, что камера при съемке упадет.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

Шаг второй.

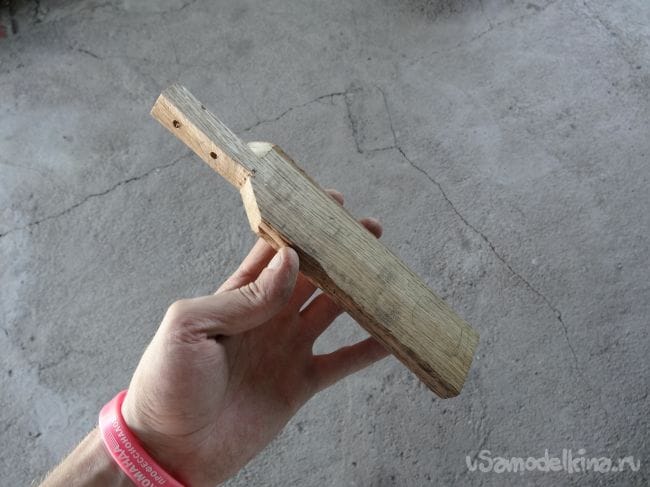

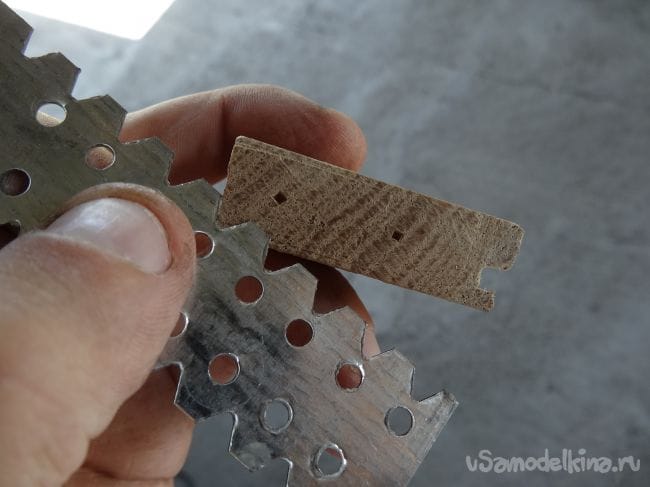

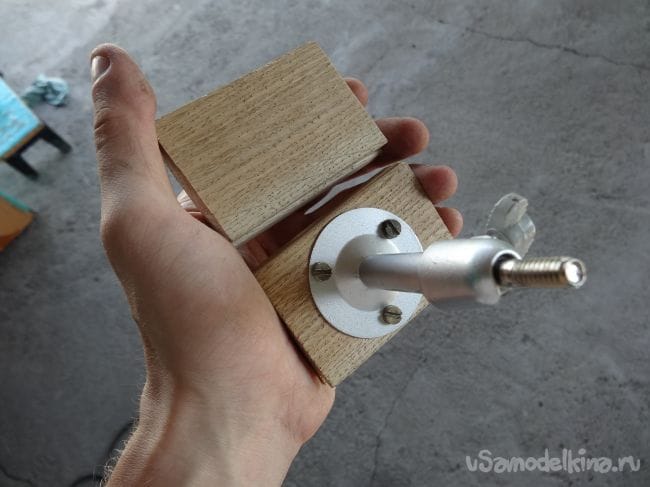

Для изменения наклона фотоаппарата при съемке нужно отпилить паркет, как показано на фото и такой же длины выпилить второй отрезок.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

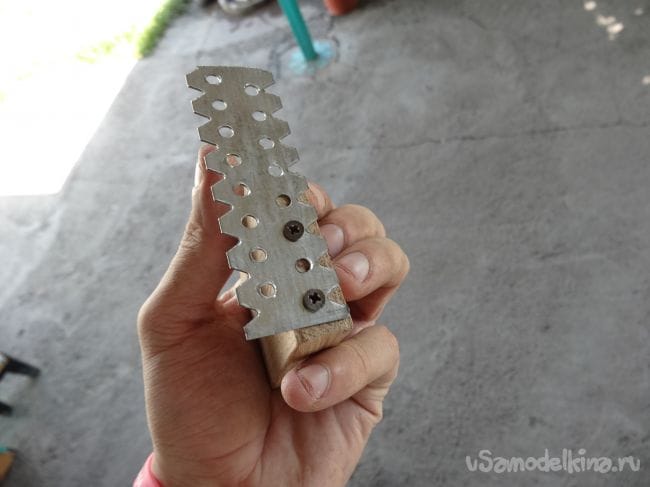

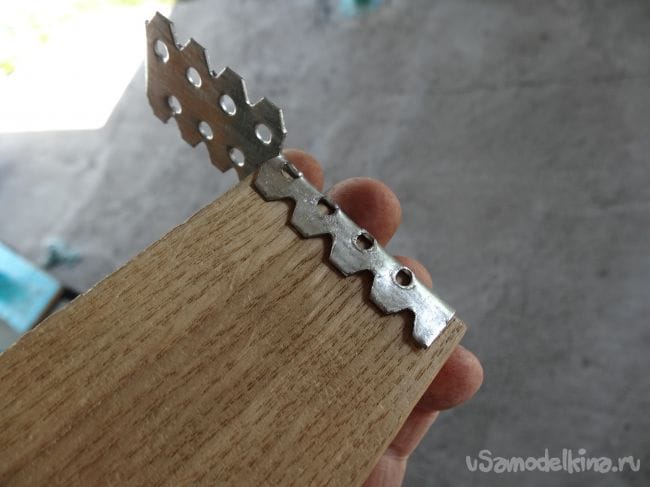

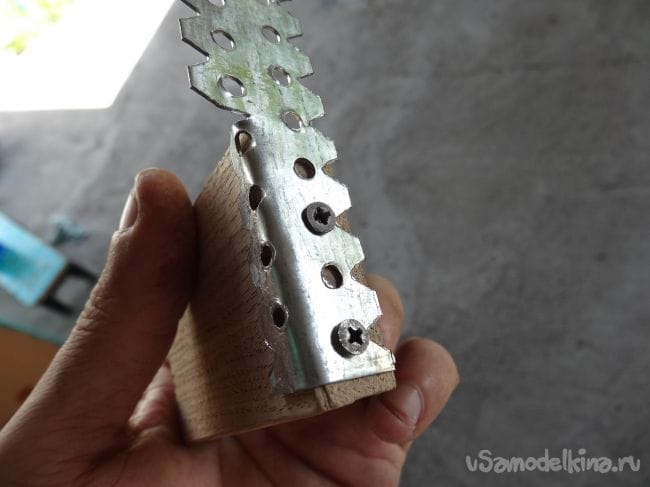

Второй отрезок с первым будет крепиться через подвес, в котором уже заранее проделаны отверстия. Их я прикрутил на два шурупчика с каждой стороны, предварительно просверлив в том месте маленькие отверстия, дабы не лопнула деревяшка.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

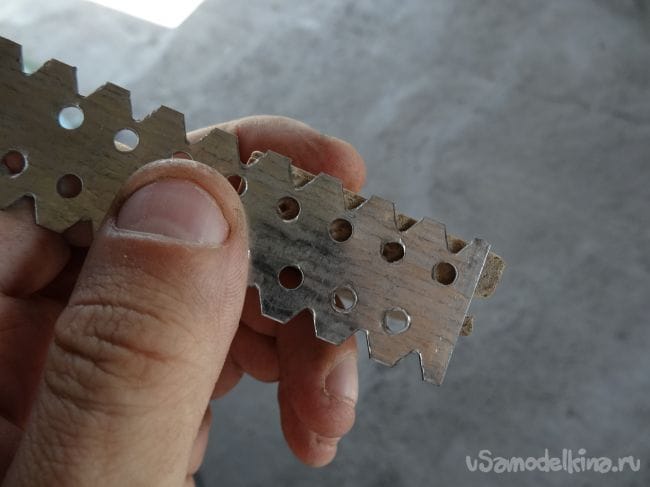

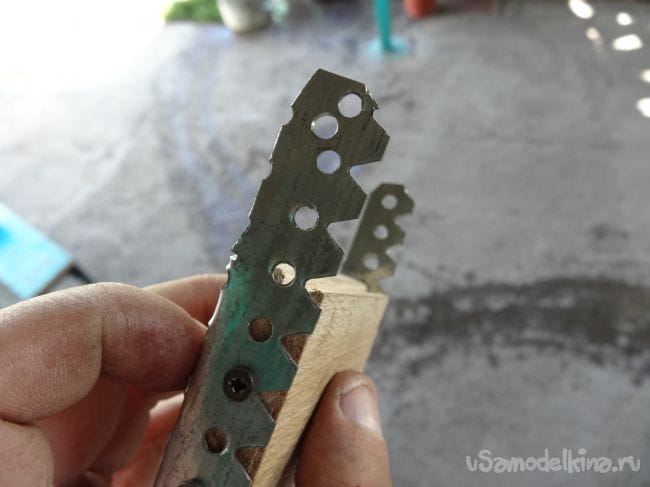

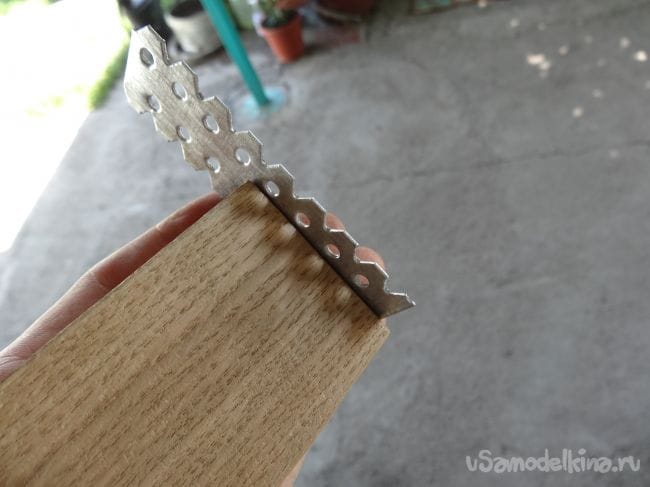

Затем загнул лишнюю часть подвесов, что также увеличило прочность, так как появилось некое ребро жесткости.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

Шаг третий.

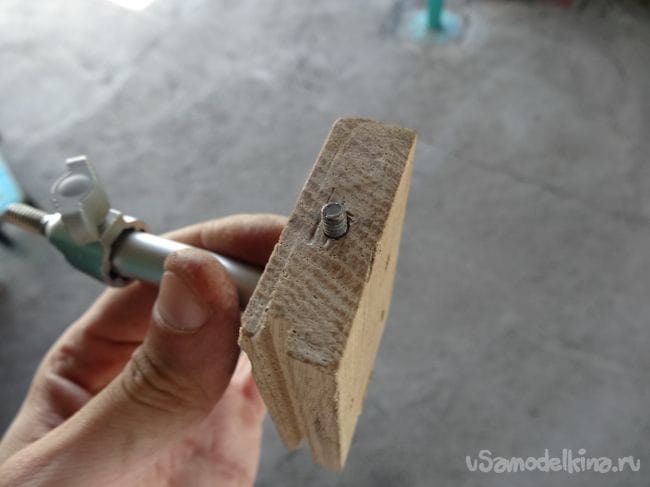

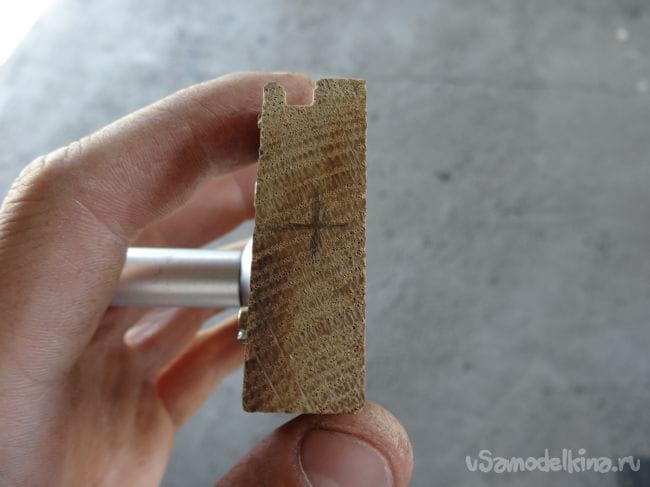

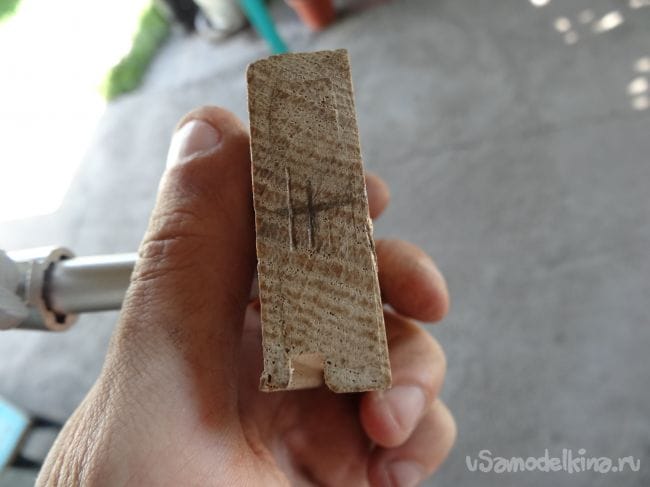

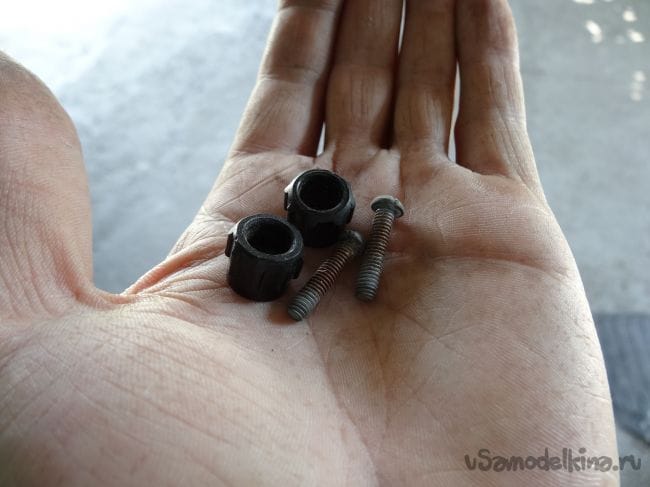

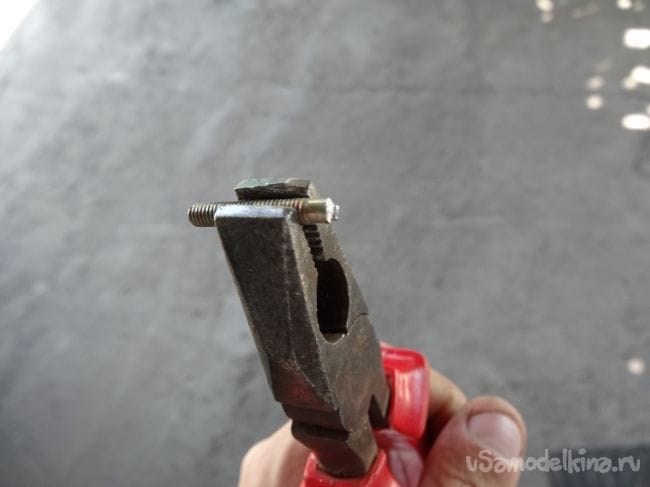

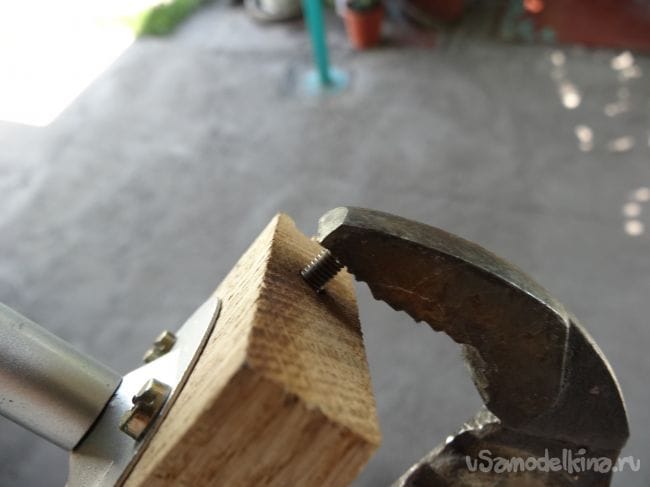

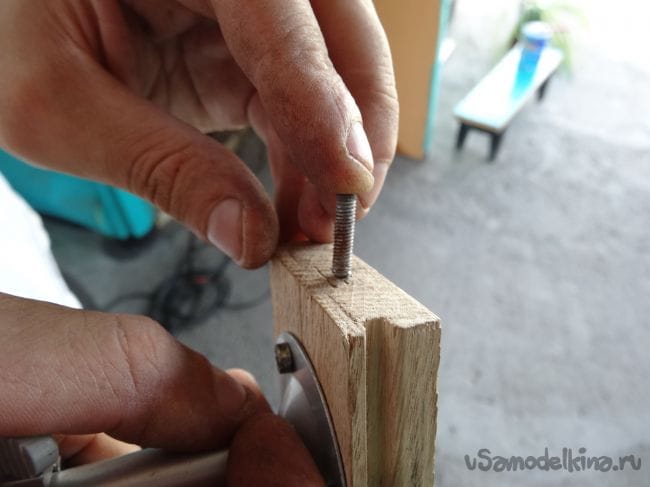

На той части, где установлена головка для крепления фотоаппарата с двух сторон я просверлил отверстия строго по середине, а уже в них вклеил на эпоксидную смолу шпильки, которые я сделал из винтов М4, просто отпилив шляпку.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

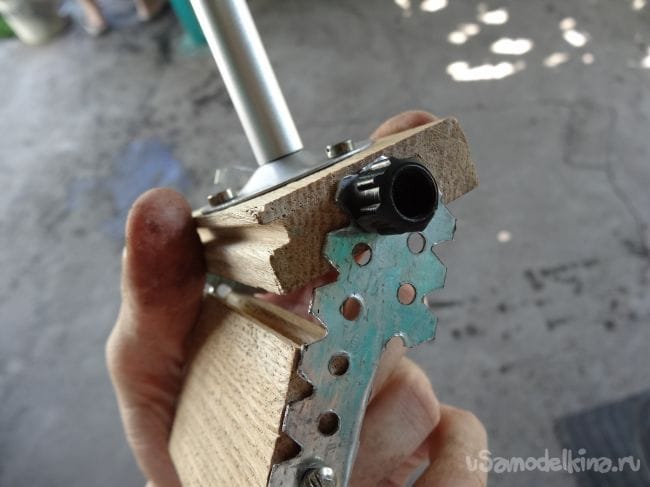

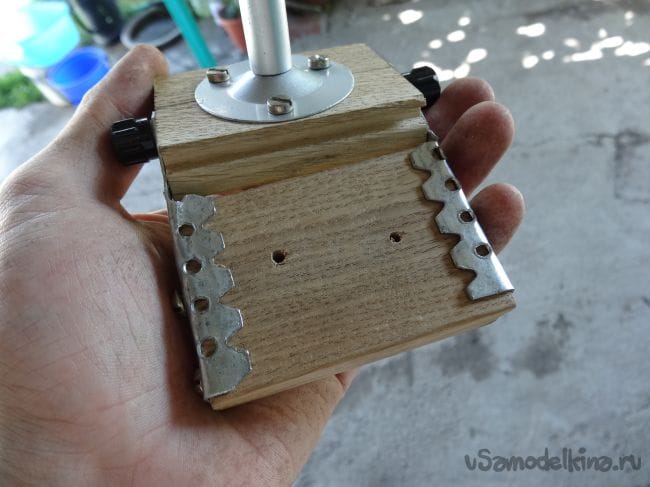

Фиксироваться дощечки относительно друг друга будут как раз при помощи барашков, которые накручиваются на вклеенные шпильки.
Держатель камеры для съемки самоделок

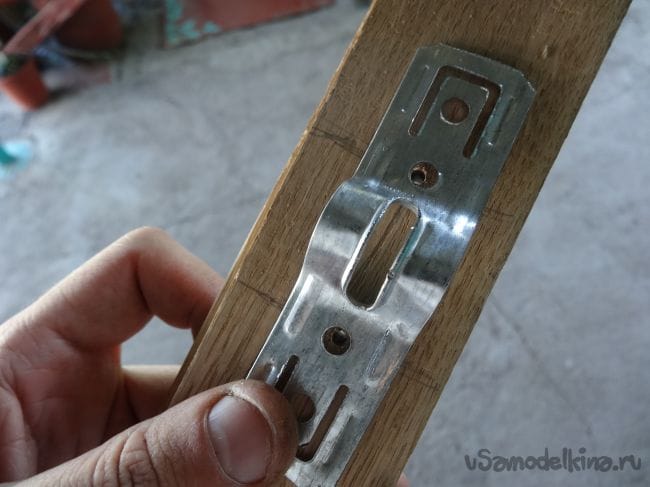

Отверстия, которые заранее были на подвесах немного не совпадали по диаметру, поэтому я решил просверлить их немного в другом месте.
Держатель камеры для съемки самоделок

Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

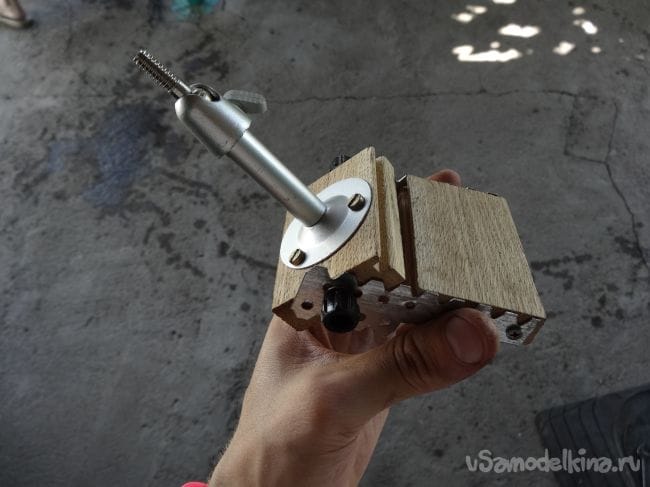

Для лучшего зажима я подложил под каждый из барашков небольшую шайбочку.
Шаг четвертый.

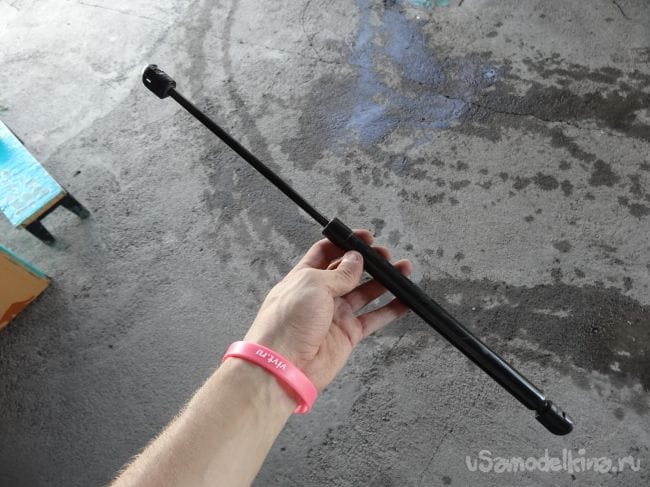

Теперь пришло время удлинить конструкцию, мой выбор пал на амортизатор задней двери от Ваз 2112, так как он давно лежал без дела.
Держатель камеры для съемки самоделок

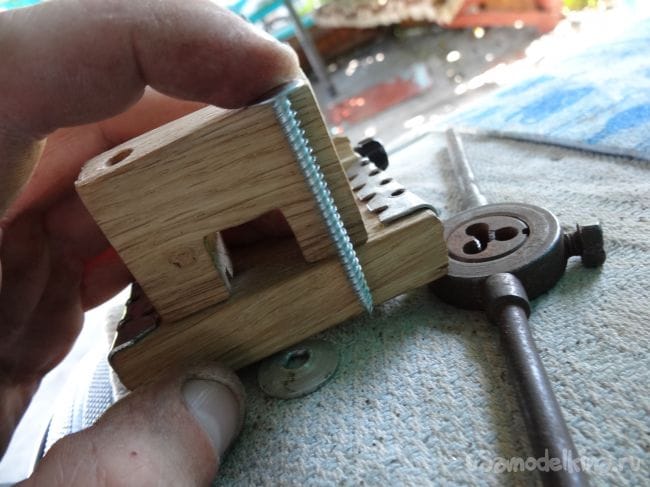

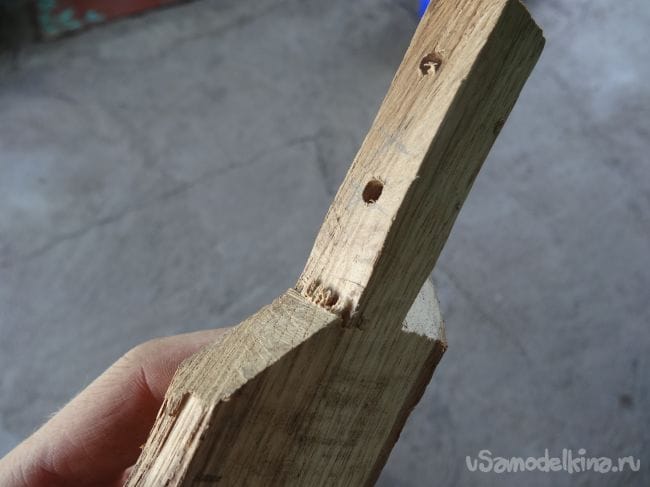

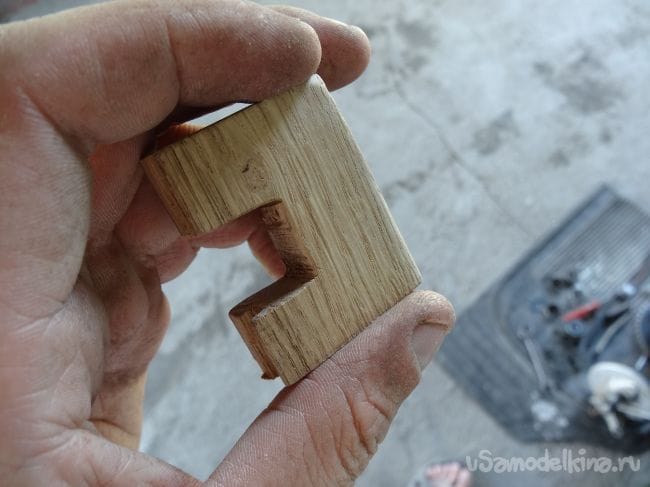

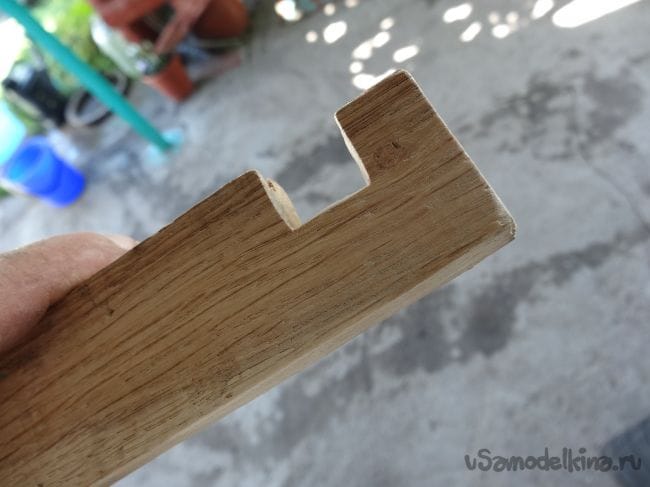

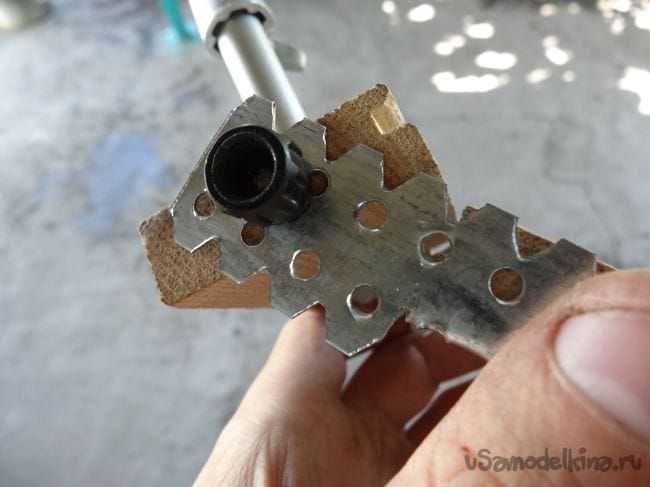

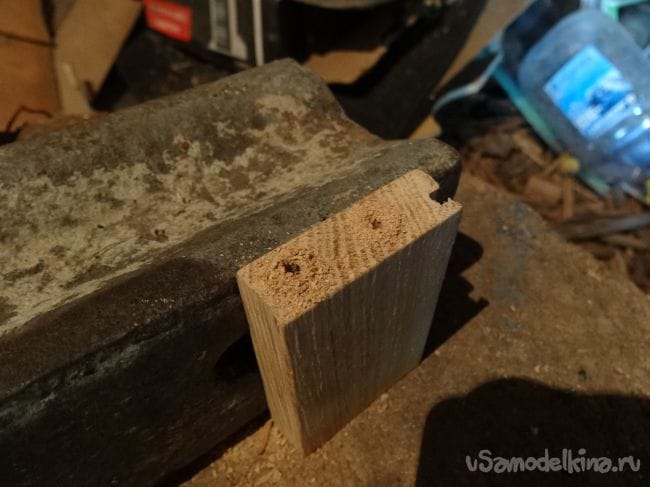

Если же у вас нет такого амортизатора, то можно удлинить держатель, например, при помощи телескопической удочки или же ровной доски. Чтобы закрепить амортизатор с подвижной частью держателя я выпилил крепление из паркета, которое повторяло форму штатного крепления амортизатора.
Держатель камеры для съемки самоделок

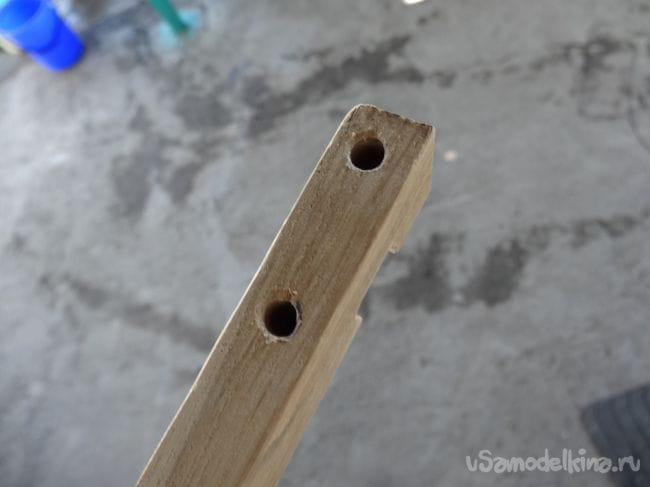

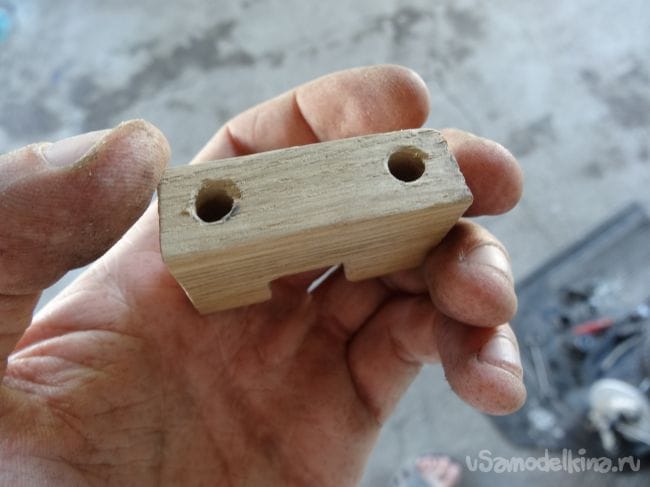

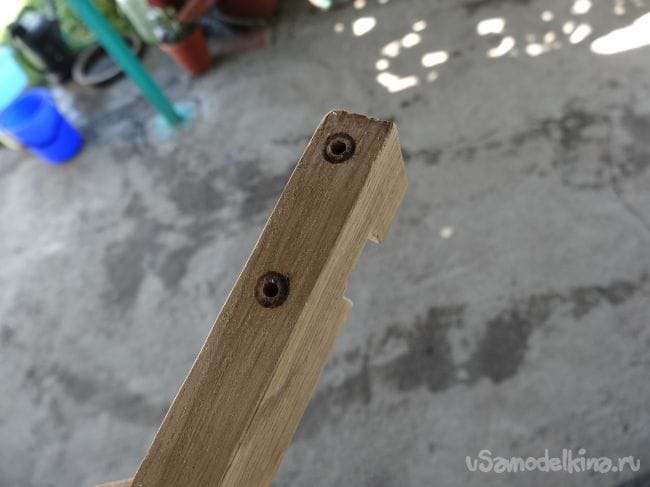

Затем просверлил пару отверстий по краям и отпилил лишнюю часть паркета.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

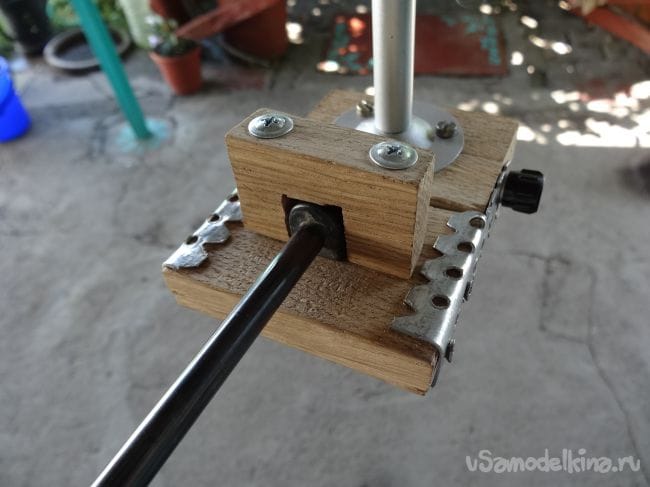

В ответной части также просверлил два отверстия под шурупы. Закрепил амортизатор на два длинных шурупа, заранее подложив резину, чтобы не произошло проворачивания в месте крепления.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

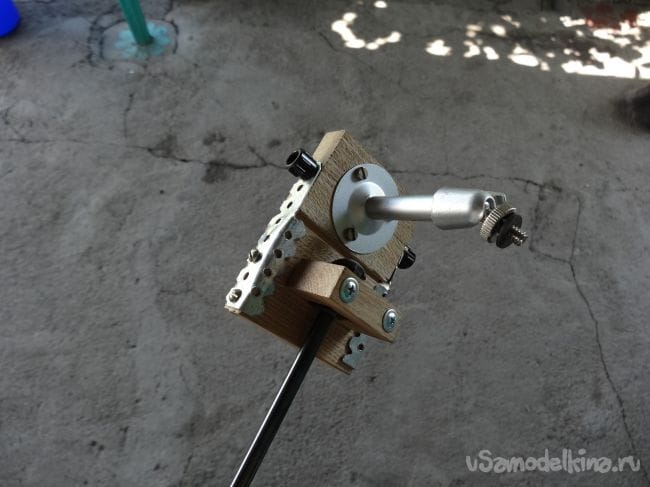

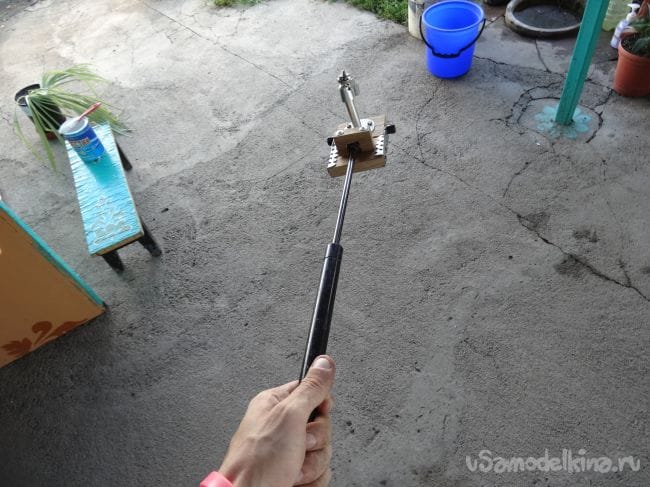

Получилась такая селфи палка.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

Шаг пятый.

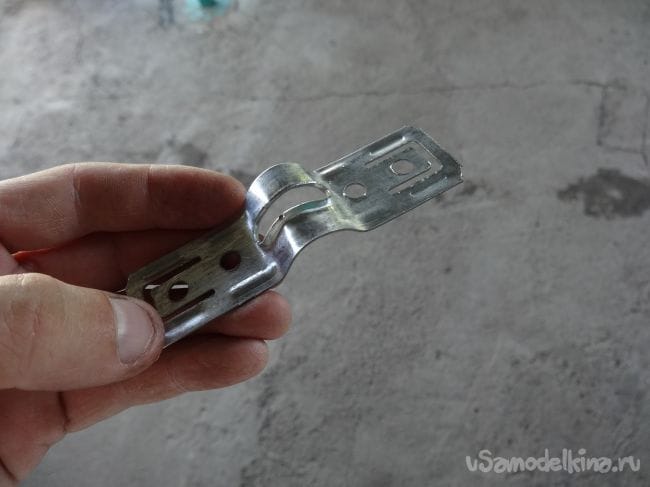

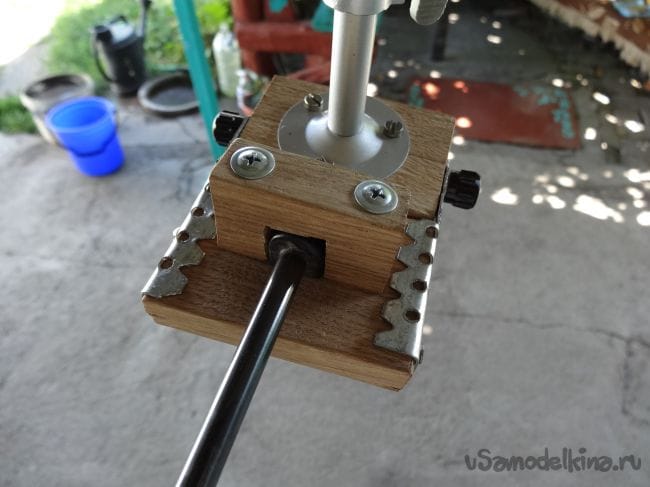

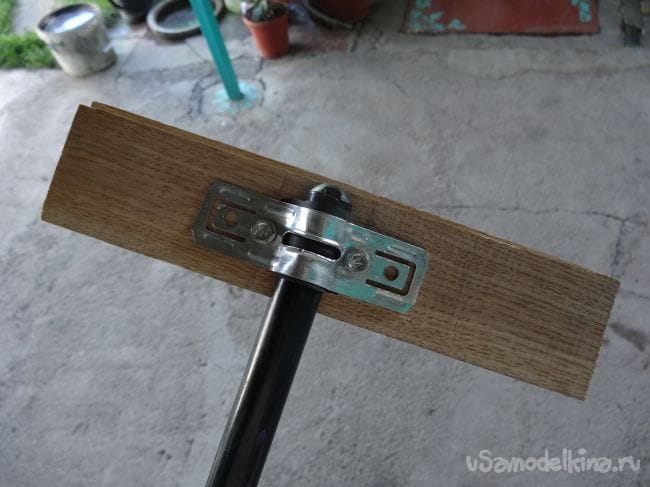

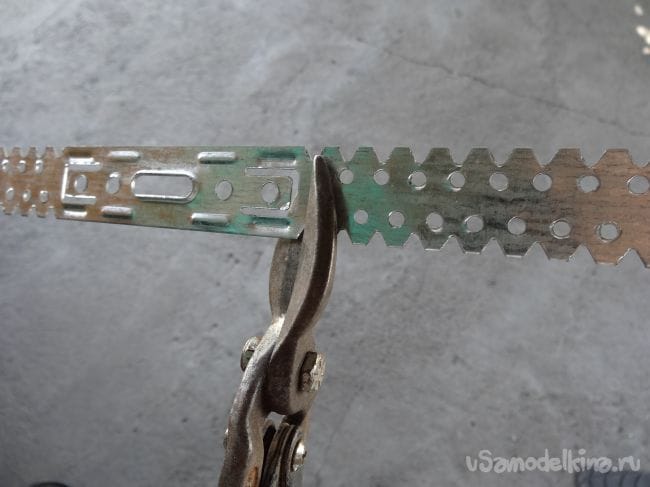

Для того, чтобы установить держатель нужно сделать еще одно крепление, которое можно будет прикрутить к столу или полке. Из того же подвеса я вырезал отрезок, который в итоге должен плотно прилегать к трубке амортизатора, получилось вот так.
Держатель камеры для съемки самоделок

В паркетине просверлил отверстия под кровельные саморезы и подложив резину плотно зафиксировал амортизатор в крепеже.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

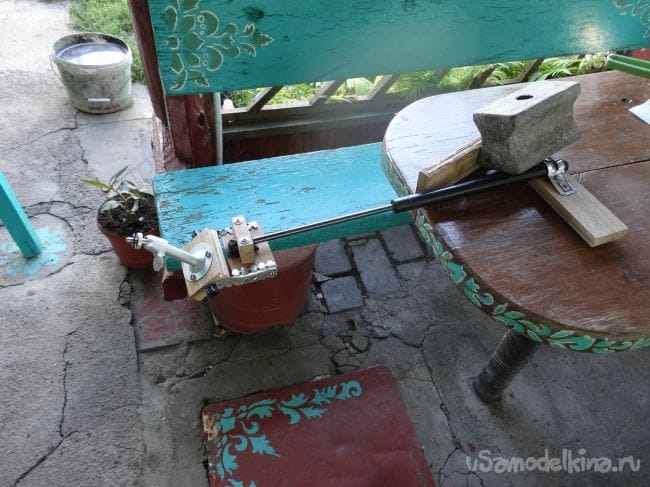

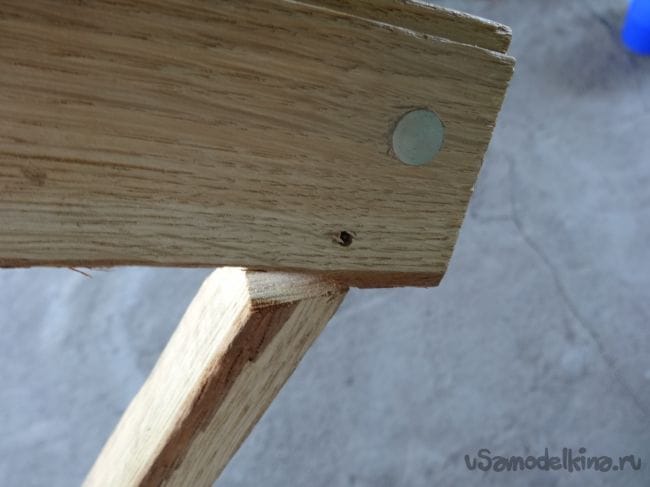

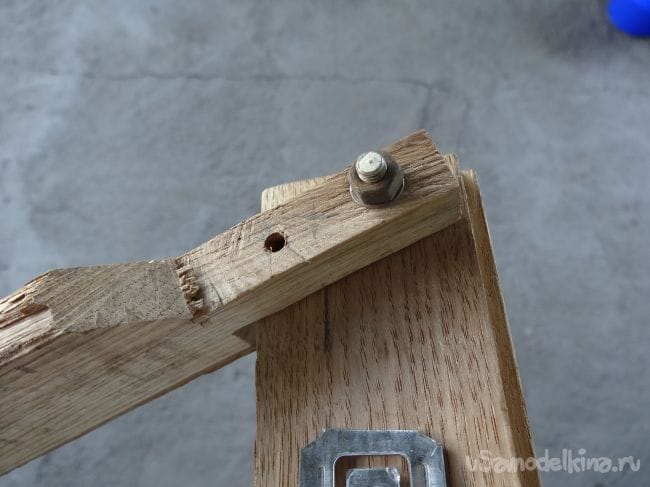

Чтобы держатель не перекашивался, я сделал упор из того же паркета, который прикрутил на болт М8 с края основания.
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок
Держатель камеры для съемки самоделок

На этом держатель для камеры готов, крепить его можно на струбцины или шурупы, с его помощью я снял уже пару роликов на своем канале, в дальнейшем будет еще лучше. Всем спасибо за внимание и творческих успехов.
