Кодовый замок на ардуино

Кодовый замок на ардуино

Не сложный кодовый замок на ардуино с использованием дисплея 1602 ,мембранной клавиатуры и ардуино уно .Собрать может любой, можно внести изменения в код. Более подробно можно посмотреть мое видео, также под роликом есть ссылка на описание устройства и сам код со схемой.

Кодовый замок на ардуино
В режиме ожидания на дисплее видим надпись, которую легко можно изменить самому при этом нужно внести кое какие поправки в скетче.
Кодовый замок на ардуино

С использованием данной мембранной клавиатуры 3х4 осуществляется набор пина, при этом видно на дисплее следующие символы при наборе (****) после того как пин код набран правильно на дисплее появится надпись OPEN
Кодовый замок на ардуино

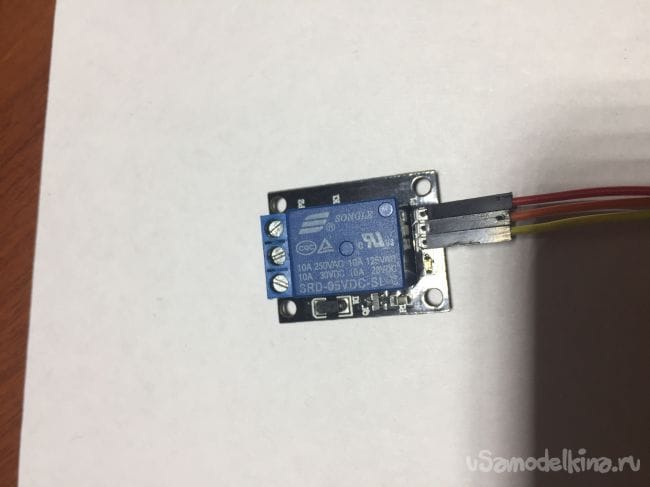

И сработает реле, можно вместо реле поставить сервопривод или электро защелку.
Кодовый замок на ардуино
Вся схема выглядит следующим образом.
Кодовый замок на ардуино

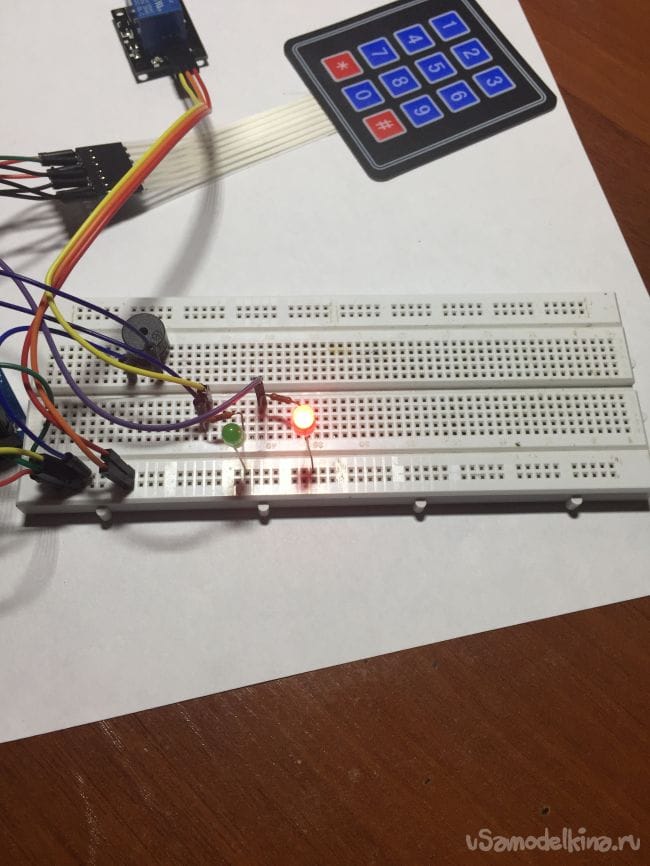

На макетной плате видно два светодиода с токоограничивающими резисторами 150 ом которые сигнализуруют нам о том что если замок открыт горит зеленый если закрыт то красный, и слева вверху на макете видно пьезо излучатель который служит для звукового сопровождения при нажатии на клавиатуру.
