Самодельный инструмент для открывания винтовых крышек


Простой самодельный инструмент облегчающий открывание винтовых крышек на стеклянных банках с домашними заготовками.

Сейчас уже пришла зима, а значит, настало самое время пробовать различные домашние консервы, а также прочие соленья и варенья, заготовленные еще с лета.

Надо сказать, что сейчас для закрывания стеклянных банок с домашними консервами очень часто используются вот такие винтовые крышки.

Как видно, эти крышки бывают разных диаметров, как достаточно большие, так и весьма маленькие.
Данные крышки хороши тем, что для их закрывания не требуется никакой закатывательной машинки, поскольку закрываются они быстро и просто, одним движением руки. Кроме того, использовать такие крышки можно многократно, ну, по крайней мере – раза три, четыре.

Но есть у этих крышек и один существенный недостаток, заключающийся в том, что их очень трудно открывать. Зачастую, даже физически сильному человеку бывает не под силу открыть банку закрытую подобной крышкой.
Именно поэтому, многие самодельщики пытаются делать самодельные ключи для облегчения открывания этих крышек. Однако промышленность уже давно выпускает вот такие пластиковые ключи, которые подходят для открывания винтовых крышек практически всех имеющихся типоразмеров.



Тем не менее, такой ключ зачастую не очень удобно использовать, особенно при открывании больших банок, поскольку подобную банку невозможно удержать одной рукой. В итоге приходится открывать такие банки вдвоем, когда один человек держит банку, а второй открывает ее ключом. Кроме того, у ключей такой конструкции, часто отламываются боковые губки.

Однако по большому счету, для открывания таких крышек не нужны никакие ключи, поскольку они легко открываются другими, достаточно простыми способами.

Так, например, банку с винтовой крышкой можно легко открыть, если на некоторое время, опустить ее крышку в горячую воду. Однако такой способ, на мой взгляд, не очень удобный, а также в некоторых случаях и не безопасный. Например, если банка очень холодная (скажем, ее только что достали из холодильника или подпола), то она запросто может лопнуть от горячей воды.

Я считаю, что, пожалуй, самый простой и быстрый способ открывания банок с подобными крышками, заключается в поддевании крышки при помощи обычного шила или ножа с тонким кончиком. Для этого нужно просто подсунуть кончик ножа снизу под крышку, и действуя им как своеобразным рычагом, постараться немного оттянуть боковую сторону крышки от горлышка банки. Естественно, что делать это нужно очень аккуратно, чтобы не повредить крышку и банку.

При этом нужно прислушиваться, поскольку, если все пойдет нормально, должен раздаться характерный щелчок. Это значит, что давление внутри банки уравновесилось и стало равно атмосферному давлению. После этого, крышка очень легко открывается рукой, причем справиться с этим может даже ребенок.

Тут кстати, нужно оговориться, что такое тугое открывание крышки, вызвано как раз разницей между давлением воздушной прослойки, внутри банки и наружным, то есть атмосферным давлением. Поскольку закрывают домашние заготовки в стеклянных банках в горячем виде, то и воздушная прослойка внутри банки также является горячей, а значит ее давление повышено. Однако после остывания давление воздушной прослойки снижается и становится ниже атмосферного давления, то есть под крышкой образуется вакуум. В результате крышка сильно прижимается к горлышку банки под воздействием атмосферного давления, и открыть ее очень трудно. Поэтому поддев крышку ножом, мы просто уравновешиваем давление под ней, после чего крышка легко открывается.

Но дело в том, что нож не всегда удобно использовать для открывания таких крышек. Например, очень неудобно поддевать ножом, крышки на вот таких банках с широкими плечиками.

Поэтому я решил сделать достаточно простой самодельный инструмент, для более удобного открывания подобных винтовых крышек, который подходил бы практически для всех банок. Причем по большому счету, это будет, конечно, опытный образец, который затем можно будет доработать, по результатам его использования.

И в качестве основы для этого инструмента, я решил использовать вот такой крючок с шурупной резьбой (он еще называется шуруп-кольцо или полукольцо), который продается практически в любом хозяйственном или строительном магазине.

Всего же, для изготовления такого инструмента нам потребуются следующие принадлежности:

Материалы:
• Отрезок хорошо просушенной березовой ветки диаметром 3-4 см, и длиной 20-30 см.
• Шуруп-кольцо диаметром 3,5-4 мм.

Инструменты:
• Шило.
• Топор.
• Нож.
• Электродрель.
• Электроточило, а также абразивный брусок.
• Сверло по металлу диаметром 2,5 мм.
• Ручная пила с мелким зубом.
• Наковальня с молотком.
• Зубило.
• Пассатижи.
• Наждачная бумага.

Порядок изготовления инструмента.

Этап 1. Изготовление деревянной рукоятки.

Шаг 1. Черновая обработка рукоятки.
При помощи топора производим черновую обработку, то есть, обтесываем кончик березовой ветви до диаметра примерно 3 см.

Кстати, нужно сказать, что для облегчения этой работы, можно взять отрезок уже готовой круглой рукоятки для садового инструмента, например, грабель или тяпки, но у меня таковой не нашлось под рукой.

Шаг 2. Отпиливание кончика заготовки.
При помощи пилы с мелким зубом, отпиливаем кончик от заготовки нашей рукоятки.

Шаг 3. Сверление отверстия под шуруп-кольцо.
Для того чтобы было легче ввернуть шуруп-кольцо в нашу рукоятку, а также, чтобы она при этом не треснула, сверлим в ее торце отверстие диаметром 2,5 мм.

Шаг 4. Чистовая обработка заготовки рукоятки.
При помощи ножа, обрабатываем заготовку нашей рукоятки начисто, стараясь срезать небольшие неровности и придать ей цилиндрическую форму.

Шаг 5. Отпиливание заготовки рукоятки.
При помощи пилы с мелким зубом, отпиливаем заготовку нашей рукоятки.

Шаг 6. Обработка торцов рукоятки.
При помощи ножа, обрабатываем торцы рукоятки, стараясь придать им скругление.

Шаг 7. Финишная обработка рукоятки.
Окончательно обрабатываем нашу рукоятку наждачной бумагой.

Шаг 8. Вворачивание шурупа-кольца в рукоятку.
Вворачиваем шуруп-кольцо в рукоятку, но не до конца для удобства его дальнейшей обработки.


Этап 2. Формирование рабочей части инструмента.

Шаг 1. Укорачивание кончика крючка шурупа-кольца.
При помощи молотка и зубила, отрубаем лишний кончик крючка шурупа-кольца, положив его на наковальню.

Это, пожалуй, самый быстрый способ укоротить кончик крючка, гораздо быстрее, чем, например, отпиливать его напильником, ножовкой по металлу или болгаркой.

Шаг 2. Формирование рабочего кончика крючка.
При помощи электроточила, обтачиваем конец крючка нашего шурупа-кольца, формируя, таким образом, его рабочую часть.


И окончательно доводим ее на абразивном бруске.

Вот так окончательно выглядит рабочая часть крючка, которой, собственно, мы и будем поддевать крышки на банках.



Шаг 3. Окончательная доработка инструмента.
При помощи пассатижей, окончательно вворачиваем шуруп-кольцо, из которого сформирован наш крючок в рукоятку.

Шаг 4. Покрытие лаком рукоятки инструмента.
Покрываем рукоятку нашего инструмента лаком. Я выбрал матовый лак светлого оттенка.
Таким образом, наш инструмент готов окончательно.

Испытание инструмента.

Осталось испытать наш инструмент в деле.
Поэтому берем банку закрытую винтовой крышкой и аккуратно подсовываем кончик крючка нашего инструмента под крышку, между витками резьбы банки, а затем слегка оттягиваем нижний край крышки.

После того, как раздается щелчок, легко открываем крышку рукой.


Точно также, я открыл и другую банку.



В заключение хочу отметить, что, в общем, мой инструмент неплохо справляется с поставленной задачей. Да и форма самой рабочей части в виде крючка, оказалась весьма удобной.

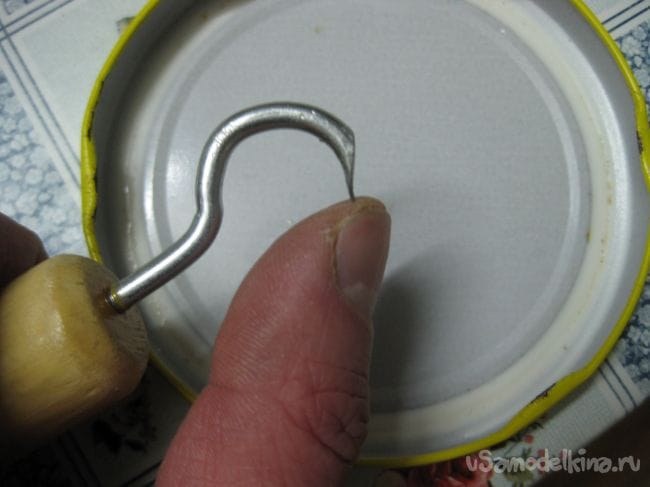

Правда нужно отметить, что все-таки сталь у шурупа-кольца оказалась мягковата. Поскольку после нескольких раз использования, кончик крючка немного погнулся.

Кроме того выяснилось, что такой острый кончик у крючка тоже особенно не нужен. Со временем, его можно будет обточить и скруглить. Ну, а вообще, поскольку это был опытный образец, то в будущем я, наверное, сделаю подобный инструмент из более прочной стали.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0 из 10 (голосов: 0)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
2 комментария
  1. Иван_Похмельев
    при помощи обычного шила или ножа с тонким кончиком
    Чтобы погнуть нож? С обычными кухонными ножами так и бывает. Гораздо удобнее использовать черенок (или "держало" по псевдовоенной классификации smile ) ложки или вилки. Тем более, что ложки с вилками на кухне всегда под рукой.
    1. Самодельщик1 Автор
      Да Вы знаете, тут все зависит от качества клинка ножа (марка стали, термообработка). Если нож хорошего качества то, как правило, кончик у него нормально выдерживает все манипуляции и не гнется.
      А что касается использования рукоятки вилки или ложки для открывания таких банок, то их конечно тоже можно использовать. Но вот проблема, не всегда они подходят. Например, крышки большого диаметра, вполне можно открыть, подсунув под нее тонкий кончик рукоятки, скажем, чайной ложки. А вот крышки малого диаметра так уже не откроешь, поскольку они достаточно жесткие и зазор между ними и горлышком банки очень маленький. Поэтому для открывания таких крышек, на мой взгляд, гораздо лучше да и удобнее все-таки использовать кончик ножа или подобный крючок.
