Курилка-кофейня. Общая ветка для общения #2

Дальше некуда...

Ну вот на хрена тебе стабилитрон? Поставил подстроечник между минусом и МС и лови выходную напругу хоть до сотых вольта, кайф...

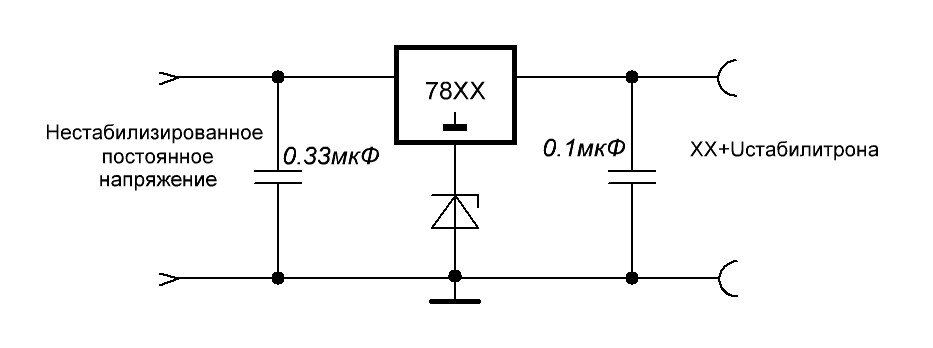

В регулируемом варианте вааще не вопрос, в фиксированном, с подпоркой стабилитроном, 5 В + 9 в = 14 В. Радиатор - само собой! Вопрос в реальных возможностях Димы, что он может нарыть в своих загашниках.

На выходе должно, как в автомобильной сети 14-14,2 В конечно, если он автомобильный аккум решил заряжать.. Но КРЕНку на радиатор не забудь прикрутить - греется она нехило даже от одного Ампера при падении в пять вольт...

Вверху комментария нажми: "Вставить картинку" - выпадет окошко: нажать на него - появятся все картинки на твоём телефоне - ставишь галочку на нужной, соглашаешься:"ОК",и - вуаля! Картинка уже в комментарии... Что, захворал - то серьёзно? Не пропадай, переживаем...

Ты чё опять задумалл???!!! Ты эту херню кидай!!! Нехер по палатам прохлаждаться!!!

Ты чё в палате-то забыл, давай выкарабкивайся!

Да пиндец не сложно!!! Открываешь - а там какие-то фиговинки разноцветные, припаяные к плате... А шо за они... Как с ними разбираться?!!! Куда там сороковаттным паяльником тыкать?!!! Это ж не раньше, когда просто было - если со "шляпы" только два проводка выходит, и по оси - это диод!!! Если такой-же, но с болтом - то он помощнее!)))  А если шляпа эта тонкая и длинная - стабилитрон это!! Если с болтом, и кроме болта два с одного боку - это уже управляемый диод... Тиристер, в смысле.))) А вот, если шляпа нахлобучена на три проволосчки - это уже транзистор!! На них приёмники делают!!! Всё остальное - резисторы и кондёры!! Если про пкф, или мкф написано - то кондей, а ужо про К, или М, или просто циферьки - то резистор. Но, блин, написано то должно быть!)))

А щаз?!!!

Ну объясните мне, ну нафига в блоке питания что-то, помимо транса, моста и электролита надо???

П.С. Злой я... Палец бинтовал...

аа, то я перептула с другим стабом, из которого зарядку делал (там 4 лапы) и распиновка другая

теперь понял, типа "делителя напряжения" добавляет вольтаж

Эээ, тёзка, кончай брюзжать! Или здоровье по погоде давит? Ты сам-то понял, чё ты там сказал?

На какой выход, какой МС? Речь о заряднике ноута, и о реальных возможностях Димы.

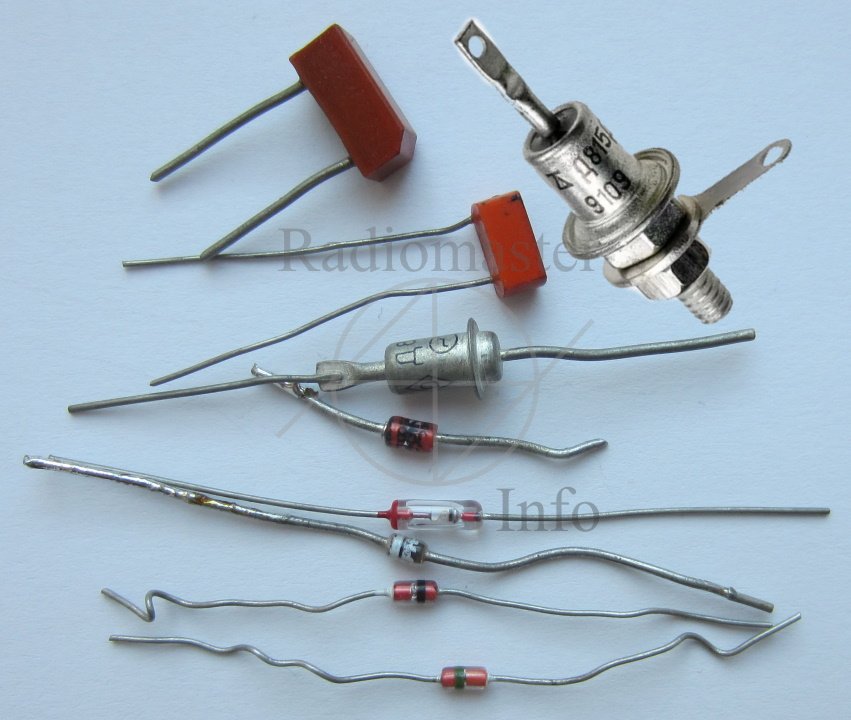

Посмотри в инете как они выглядят (разные бывают), и как они обозначаются на схемах и платах (обычно ZD, могут и сразу в значениях напряжения).

Скорее всего для твоей задачи (подпорка КРЕН-ки), мощность (ток) рояли не играет.

Ну, обычно приводятся рекомендуемые значения, которых и следует придерживаться, хотя у разных производителей могут быть и некоторые вариации.

Не скажу... Не хочешь делать как я сказал - слухайся Королева.

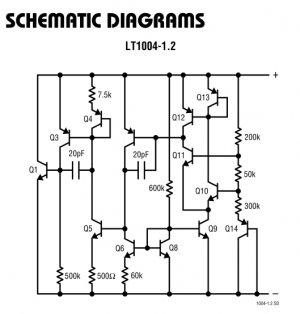

о, я для себя открыл нову фишку, стабилитрон!    осталось только эту скотину отыскать... и на какой ток он должен быть? На ток нагрузки? т.е. 1А?

Первая - 100% ЗА! Вторая, она же почему-то и четвёртая, а также все остальные страдают от отсутствия токозадающего резистора между выходом (для стабилитрона можно и входом) и опорным элементом, точок то через МС на землю мизер (кстати, поищи, если не лень). В моем варианте - резистор внизу, можно подстроечник - плавная настройка вых. напр. плюс ООС по напряжению.

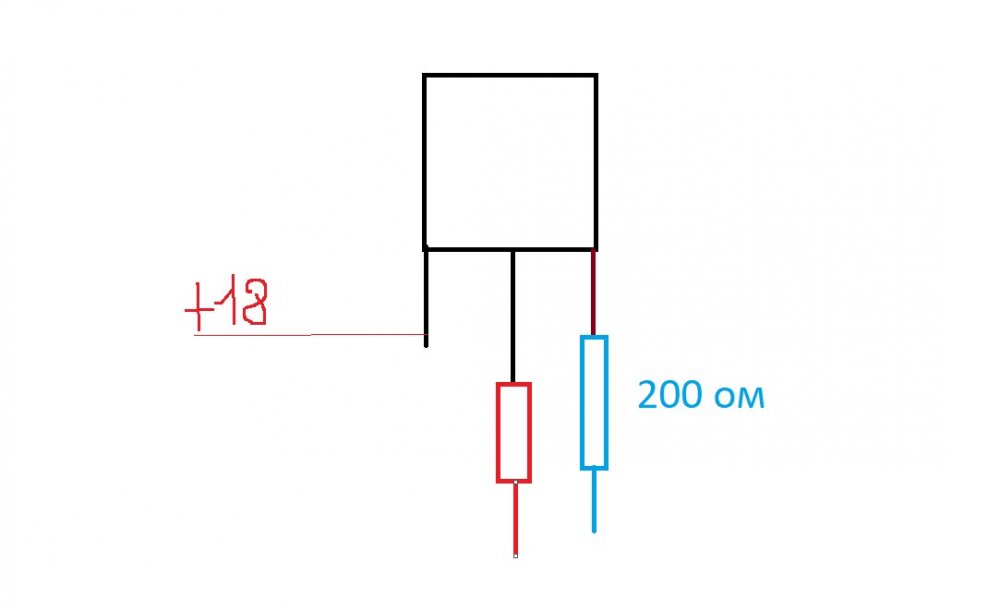

На ножку, что шла на минус, два резистора, один, примерно Ом так 200 (приблизна) на минус, второй, навскидку около 1к2, на выход. Подбирать выход любым из них. Ток защиты зависит от МС, у 7812 вроде 1А (или 1,5?)

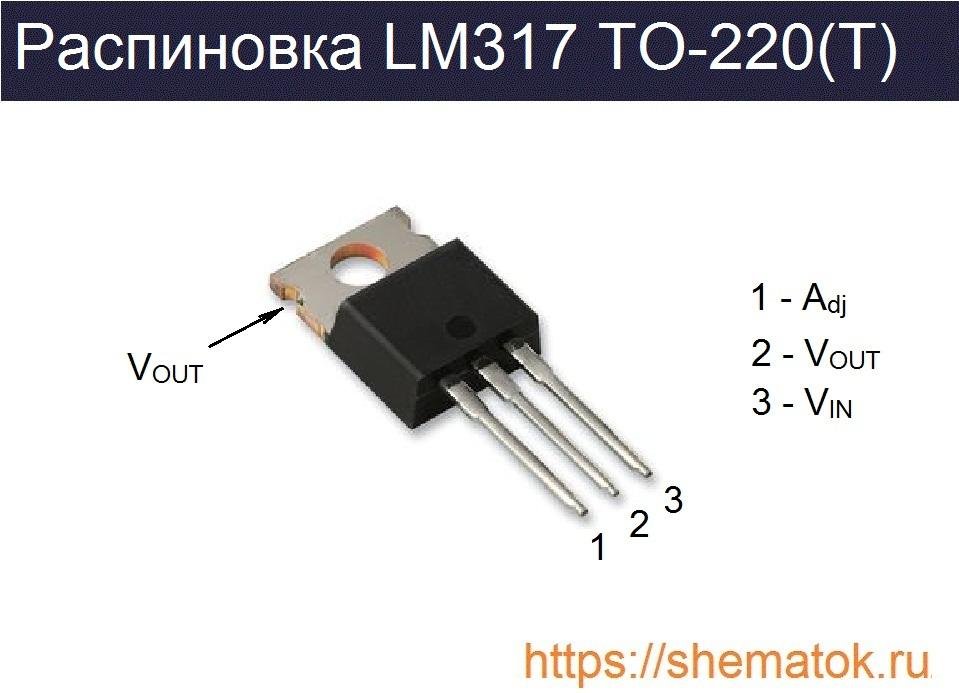

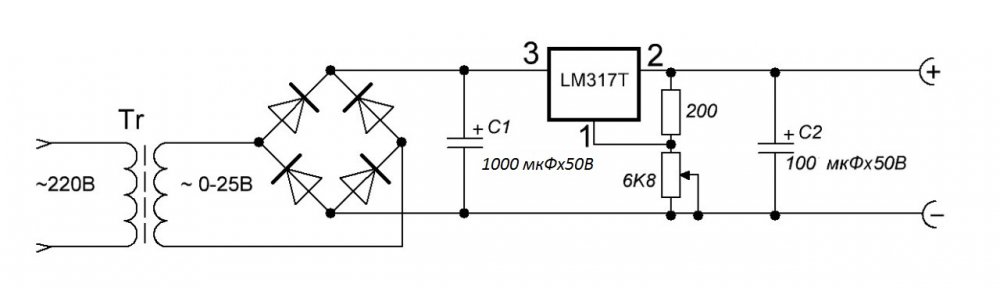

КМК, два варианта. Влезть в схему и отрегулировать - несложно, но надо разбираться. Проще на выход МС стабилизатора добавить отдельным блоком, регулируемую LM317 или что похожее. Можно нерегулируемую, 7812 на 12В подпереть снизу до 14,2В, да любую МС на напругу меньше 14В. С телефона не нарисую...

Долго валялось старое армейское ЗУ,  именно так и устроенное, ничего лишнего - транс, мост на АВС(алюминиевый выпрямитель селеновый, ребристый такой) и спираль нихромовая. Точная настройка выходного напряжения 28В отводами на первичке. Инструкция по эксплуатации - включил и забыл, вроде так...
