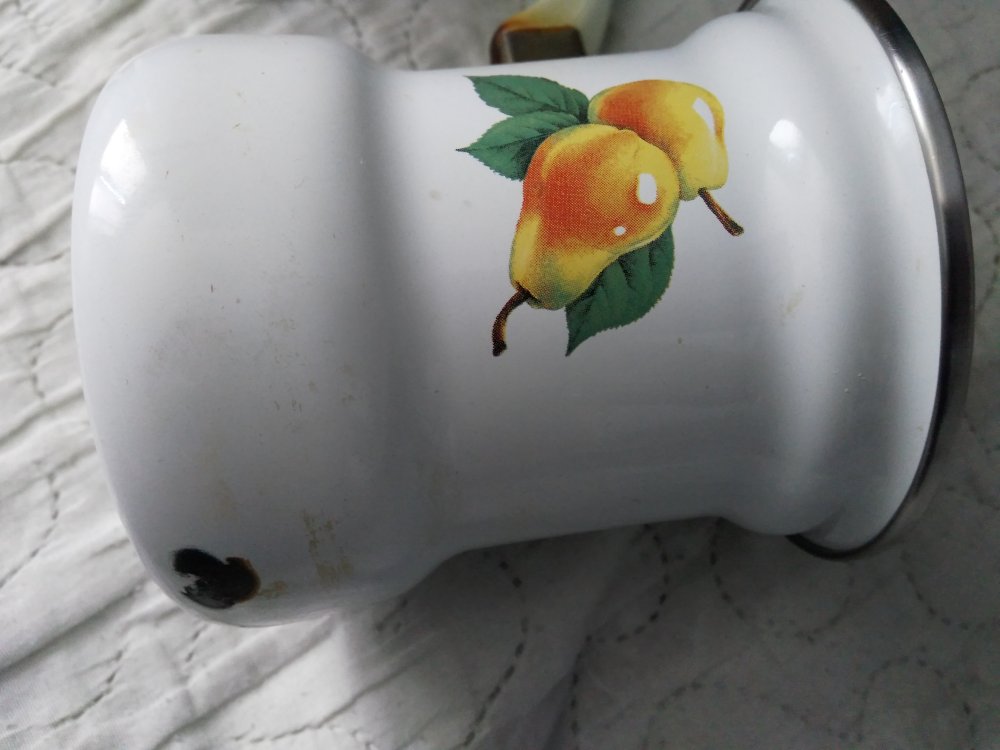

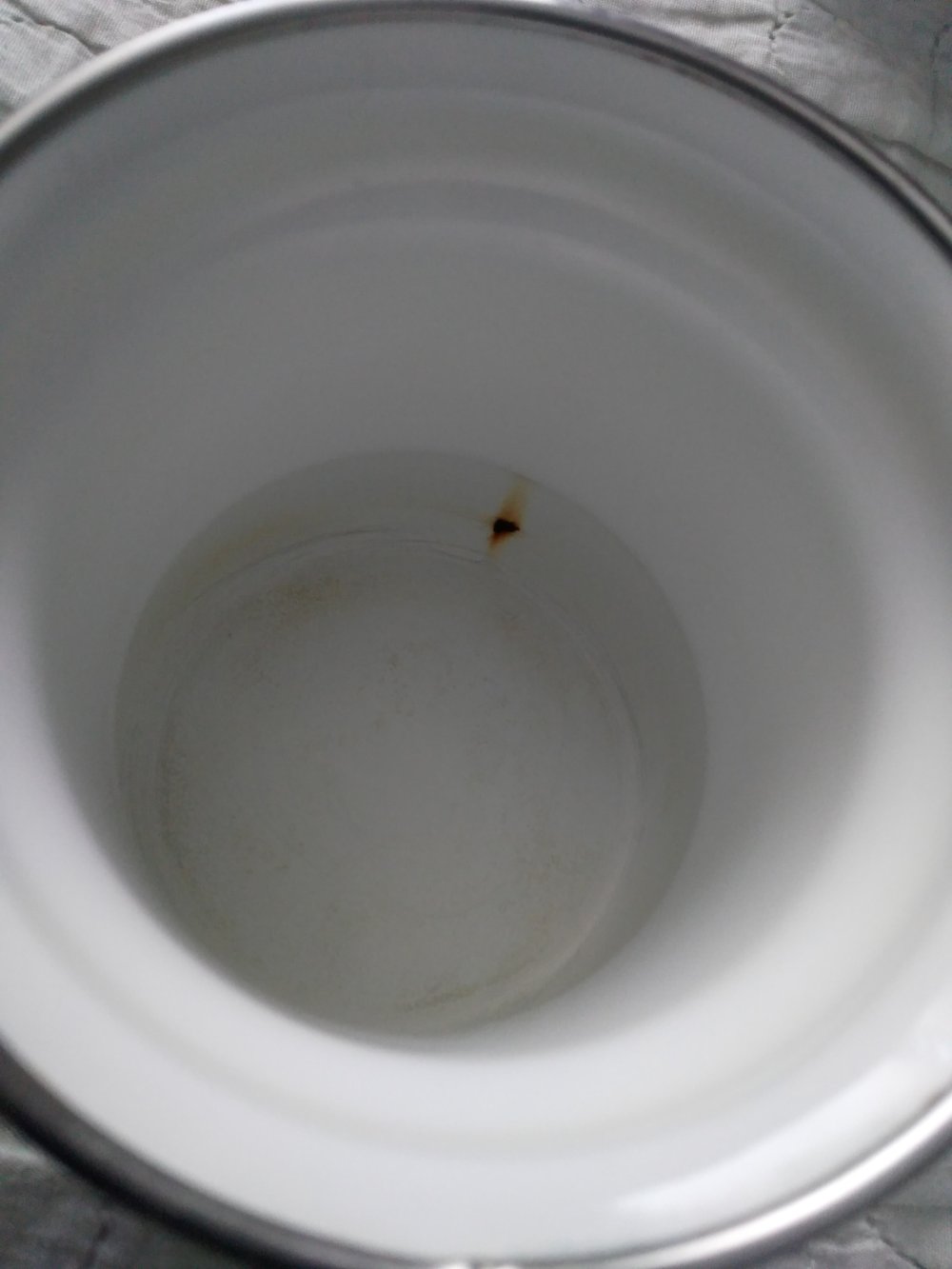

Совсем забыл, а сегодня увидел и вспомнил! В одной из своих конструкций я тор запихнул в стальную кружку. Когда обрезАл кружку по высоте, оставлял "проушины", которые потом отгибались, и служили креплениями к шасси.

К сожалению у меня запаса корпусов, подходящих размеров нету! Приходиться лепить из того, что есть. Иногда корпуса подгоняются по размерам, в зависимости от планируемого места размещения. В этом очень помогает "Простушка".

Визуализация часто очень помогает!

А я ленивый, но с детства коллекционировал всяко-разно металлические корпуса от разной аппаратуры. Под небольшие поделки хорошо идут корпуса от спутниковых ресиверов, компьютерных CD/DVD, БП и т.п. Для усилков покрупнее беру корпуса от кассетных видеоплееров. И у меня обратная задача: впихнуть потроха в имеющийся корпус.

Даже не на бумаге, пока только на мониторе! Пока "добираются" комплектующие, прикидываю разные варианты корпуса исходя из размеров имеющихся обрезков материалов. При этом учитываются реальные размеры модулей и прочих комплектующих.

Есть идея увеличить площадь радиатора, сделав заднюю стенку из фольгированного "лЮминия" (просто листового нет) толщиной 2мм с добавлением нарезок из "лЮминиевого" уголка. Покупать готовый радиатор подходящих размеров - дороговато, жаба душит. Может кто делал аналогично???

Естественно расположение всех необходимых разъемов будет учтено. За полезные советы и идеи буду признателен!

А могу и с тебя начать. Благо, я художник от слова

Ну, пока проект только на бумаге, я бы сместил блок на лицевой панели вправо, под правую руку (эргономика, матьиё. ). И на задней панели предусмотрел больше места под клеммы для АС, ввода сетевого шнура, выключателя питания, предохранителя, да и для дополнительных гнёзд линейных входа/выхода. Можно, конечно, ещё и на лицевой панели прикинуть место для эквалайзера.

Ну, осталось, что бы тезка тебя изобразил...

У всех есть чувство прекрасного

Это не эстет!!! А профессионал, ждущий очередного вкусного "энтомолога"!!!

Приятного аппетита!!!

К запланированному проекту УНЧ нашел в заначке трансформатор МА-700 на 52Вт. Заодно подобрал, на случай необходимости, вариант "рубашки".

К.м.к на такой корпус будет удобней крепить клеммы, чем на круглый?

Пока остальные детали в пути, прикидываю в "Простушке" варианты конструкции корпуса.

Да, было такое... Хотя почему "было", вот:

А у "Трембиты-002" ваапче тор в кастрюльку засунули и утопили... Ремонтопригодность? Не, не слыхал!

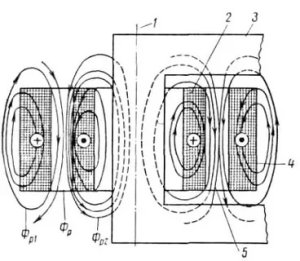

Да я тоже всю жизнь считал, что у тора поля рассеивания совсем малые. Но реалии оказались несколько иными. Это верно для внешнего рассеивания, но не для внутреннего (закон сохранения ), и металлическая шпилька в центре становится своеобразной "антенной". А я, старый дурак, ещё и к верху шпильки прикрутил "ромашку" из "лепестков" для мощных диодов, спаял их, и использовал как точку общих проводов, включая и экраны сигнальных. Ну ведь учили же, что общая точка должна быть одна, и вблизи от источника питания.

И ещё один нюансик. Фон всегда есть, но его уровня зачастую просто не хватает, чтобы раскачать тяжёлые "лопухи" динамиков, и расстояние до уха, шумы помещения, тоже несколько скрадывают фон, да и наушники, как правило, подключаются через делитель, фона не слышно. А вот когда с "ушного" усилителя, и тем более лампового, сигнал подаётся непосредственно на катушки лёгеньких мембранок наушников, и в закрытом малом объёме воздуха нет шумов помещения, фон, хоть и небольшой, уже становится слышимым. Кстати, характеристическая чувствительность у динамиков и у наушников, это разные понятия, даже методики измерения разные. И да, приходилось встречать торы, в центре залитые чем-то вроде эпоксидки, с резьбовыми втулками для крепления. А однажды попалось крепление пластиковым "болтом".

P.S. "Картинка" не совсем корректная, какая первой попалась в инете, но суть, в общем-то, понятна.

Я как-то всю жизнь считал, что у тора поля рассеивания совсем малые (бестолковый, что взять...  ). Вот, например, "Крок-800", стоит себе чуть ли не киловаттная жалязяка посреди корпуса, и ничего нигде не фонит, все довольны...

Жестянки, конечно, тонковаты, я в одной из конструкций поверх одной банки ухитрился напялить вторую, несколько большего размера. И пришлось отказаться от традиционного крепления шпилькой, наводки давала, крепил пластиковыми стяжками (хомутами).

Будем надеяться, что проблемы с тырь-тырь-нетом, как и у меня.

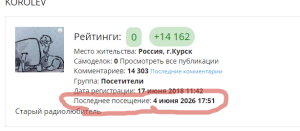

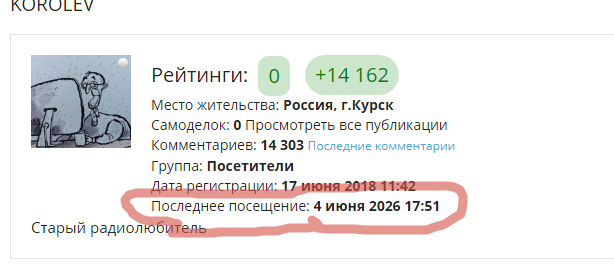

yzhik пропал, не появляется... ссылка Хотя он же шайтан-машину вроде продал?..

Есть дела поинтереснее...

Спасибо за хорошую идею по экранированию трансформаторов!!!

А я на работе, вторая ночная смена

ИгорЯ, наверное, тож бухали! Святое дело - суббота!!!   А сегодня - отходняк!!

У меня гости были. Вчера целый день шашлычили-пивасили... Сегодня детей позвали допивать-доедать... Вот, только уехали....

А где все?

А мне нравится!)))  Только я бы ещё добавил надпись:

 "НА ТЕРРИТОРИИ ТАБОРА НЕ АЙНЭНЭКАТЬ !"

Повезло, у меня вообще "ушей" тех времен не осталось! Самые "древние" это радионаушники Sennheiser HDR 110 II. Имеют достаточно приличный звук. Покупались чтоб не мешать жене спать, пока я телек смотрю. Они имеют матерчатые амбушюры, которые без проблем можно стирать.

На остальных наушниках "дерьмОнтиновые" амбушюры облезли и рассыпались от времени!

Совершенно согласен. Пластик в них слишком тонкий и "мнется и гнется". Да и прочие "расписные" корпуса для РА, мне как-то не очень нравятся.

Типа таких "шедевров".

Хотя кому-как?
