Курилка-кофейня. Общая ветка для общения #2

Да, чуток (до сентября) не дотянул, что бы полвека быть неплохим...

Хреновый ты инженер, Старый! Заказчику нужен именно электронный игровой кубик! А цифирь в ТЗ уточняется/согласовывается в процессе согласования.

А ты ТЗ читал?

Ежели забыл, что это такое, сходи в казино, на всю пенсию.

Блин, да мы про разные вещи говорим, я - про двухразрядный десятичный счетчик, ты - про два раздельных "кубика" 1...6. Или я опять чево-то не понял?

И что? Реальные кубики тоже катаются по доске сколько хотят.

Не, в моих кубиках/часах были П2К.

До 4-го (8) не должно доходить, 6-ка 0110 должна быть, если моя память не изменяет мне с моим маразмом.

Нет. Это регистры хранения для индикации и опроса клавиатур.. И входы у них чисто "протокольные", а выходы - динамические.. Вот из даташит:

Или так - на второй счетчик тактовый сигнал брать с одного из выходов 1-2-4-8 первого...

КМК, нет смысла, все-таки 50 Гц, а после моста - и все 100 - за пару-тройку сек. прокрутят оба счетчика неск. раз. Тем более, вдруг кнопка попадется на МП, бездребезговая. Вспомнилась одна схемка из "Радио", "Для начинающих". Там в датчике случайных чисел 1...6 для кубика вместо генератора на С-вход какой-то ИЕ-шки поставили ПОЛЗУНКОВЫЙ переключатель. Вот где дребезга и лязга!

sergeyp,

Так а ТМ-ки там случайно не в режиме счетчика работают?

Думаю надо сдвоенной кнопкой, на каждый "кубик" отдельно. За счёт несколько разного времени/дребезга получим "случайность" выпадания цифири. А через мостик без конденсатора частота не больше будет?

Со счетчиками не встречал (лет пять уже, как пасусь там) с ТМ-ками и с МАХ-ами есть, но они для динамической индикации и "заточены" под МК...

Дааа?... Тогда, не сочти за труд, найди там внешне похожую платку, но со счетчиками. Я, увы, бестолковый, не нашел...

"И выход у CD4026  2,5 мА. На не всякий Индикатор... "

  В продолжение замерил ток на сегмент у сдвоенного индикатора А-522G (фирмы Paralight)

И да, светит от 2,5мА, но от 4мА четко зеленым.

А с ценами вакханалия у нас... Наложились санкции и организовали еще "маркетплейс недоумков" новоменагеров, юрыстов-экономистов.  Типа как за бугром - куча производителей и продавцов

И даж старые магазы, торгующие советцким старьем (>25лет) поднимают цены.

Подал через кнопку и диод сетевые 50 Гц (ну, не 230, конечно!), и фсе...

Да, были. В журнале "РАДИО" был миниатюрный щуп-частотомер на таких индикаторах со встроенным счетчиком-дешифратором но они уже потухли, а новых не встречал...

Не совсем понятно ТЗ. Игровой кубик выпадает от 1 до 6, остальные комбинации недопустимы.

Сейчас, на скорую руку не смог найти, но когда-то попадались микросхемы три в одном: счётчик-дешифратор-индикатор в одном общем корпусе. Точно помню - отечественные.

Когда-то, ну очень давно, ещё в прошлом тысячелетии, любили мы на работе поиграть в нарды. А начальник любил выбрасывать кубики в форточку. Тогда Ваш покорный слуга, которому надоело каждый раз изготавливать новые кубики, приспособил для этой цели настольные электронные часы, слегка их модифицировав. Сейчас уже и не вспомню подробностей, помню только, что врезал плату прямо в доску игры. И цифирь "крутилась" пока удерживаешь кнопку.

Так она может и 00 высветить? Или это тоже пойдет?

И выход у CD4026  2,5 мА. На не всякий Индикатор

О супер, спасибо всем

Свяжись с https://usamodelkina.ru/user/Razrabotchik/  где-то он давал свои координаты. Да и земляк...

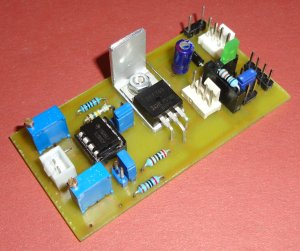

П.С. это его:

Вот почти готовая схема из интернета:

Вид платы:

Монтажная схема:

В интернете есть всё...

Давно было, тоже хотели сделать электроную версию игрового кубика. Для ширпотреба.

Но, задвинули на потом и уже началось применение слабых компьютеров в играх. А там програмным способом получают случайное число.

А я подумал - какой-нито часовой контроллер (145ИК1901 или т.п.) запустить на макс. скорости в режиме  Старт-стоп, использовать младшие разряды. Потом доперло - он же, собака, только до 60 считать умеет...

--- Три микросхемы (4011, 2х4026) два семисегментных индикатора... Ну, или на отечественных с тем же функционалом... А плату любой школьник нарисовать сможет...

Делали такие штуки...

При нажатии на кнопку генератор запускается с частотой несколько кГц (тысяч раз в секунду), все мельтешит, при отпускании останавливается в произвольном состоянии. Может, подробнее Ю.А. (Razrabotchik) расскажет... А может, и слепит...
