Он пояснял уже, в прошлом году... Не поленись и поищи. А сам- то не догад, для чего стаб 24 для карлсона при питании от 48? Ну и стаб 15 для слаботочки?

Солярки Камазом??? Так у него бак большой... Можно не волноваться...

Хочу что то такое сделать, что бы на рыбалку мотаться.

Сосед отдал двигун от какай то военной техники 300 ватт 30 вольт, вот и думаю покупать этот ШИМ, а может слабоват.

Но свою цель выполняет. Китайцы редко добавляют что-то дополнительно, поэтому все греется и пульсации большие. Кратковременно работает и ладно. Боюсь, это скорее маркетинг, чем разгильдяйство.

Да, это верно... Пара придирок. 80-амперный полевик при 20-амперной нагрузке и один справился бы, но нет х-к мотора, не исключено, что при резком увеличении нагрузки (например, столкнулся с Камазом, и кто кого перетолкает ) резко возрастет потребление. Так что 2 полевика, а то и 4 - почему бы и нет, их сейчас хватает.   Да и концентрация выделяющегося тепла меньше. А вот я когда-то сделал:

не исключено, что до сих пор работает.ссылка

И еще. Два конденсатора по 1000 пФ последовательно вместе дают... КМК, маловато, обычно на порядок больше...

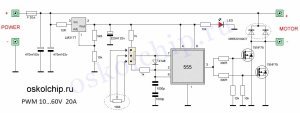

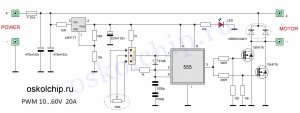

приведенная схема откровенно глупая ерундовая. Управлять затвором полевика (а этто 3,7нФ, Карл) через 300ом ! от слабого выхода NE555.

 Давно проверял эту схему для индукционного (беспроводного) питания. Полевик на радиаторе быстро стал ГОрячим. КПД никакое. У меня была IR2101(?). Она улучшила фронты (и КПД) и полевик стал теплым. Прав sergeyp.

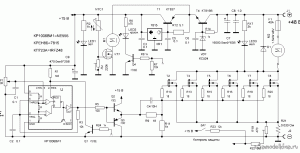

Делал преобразователь на SG3525 (были недорогие) в свое время. У нее выходы мощнее (чем 555 тайм) спецом для двухтактного. Для мощных ключей (с регулировкой) нужны формирователи на оптодрайвере типа HCPL-3120 ( от Avago)...

Это больше относится к биполярным транзисторам. Полевые допустимо включать паралельно с раздельными затворными резисторами, но транзисторы всё же должны быть одного типа. И да, для уменьшения нагрузки на таймер и обострения фронтов импульсов желательно в цепь затворов включить драйвер. Это обычная практика при работе с мощными нагрузками. Транзистор можно применить и один, если это будет IRFP2907 (k-247) или 2SK2313 (to-3P).

Волшебство делают волшебники. Но они сперва изучают всё скрупулёзно. Тип двигателя постоянного тока, рассчитан на ток 12,5 Ампер. Нагрузка на него не должна превосходить этого значения. Если это будет соблюдаться, то транзистор на 20 А., может справиться самостоятельно, без под параллельного брата. Параллельное включение транзисторов, подразумевает увеличение рассеиваемой мощности и несёт ряд негативных тенденций. Эта пара, должна быть подобрана по параметрам и не мешать соседнему т.к. может забирать выходной ток у микросхемы и т.д..

Судя по схеме, ничего волшебного в ней нет.

По характеристикам регулятора, на Озоне есть такое описание, что очень близко к тому, что я писал:

Мощность рассеивания транзистора, максимальный ток, сопротивление открытого канала очень зависят от его температуры. Так при 125 градусах сопротивление открытого канала увеличивается в два раза, до 10 мОм. Остальные характеристики тоже ухудшаются. И 125 градусов, это не температура радиатора, а самого транзистора.

В теории, для работы и одного тразистора достаточно, но на практике может не хватить, если радиатор не успеет охладить сам транзистор. Поэтому и поставили их два.

Так как у меня нет практики по регуляторам такой мощности, я бы поставил 4 транзистора на один большой радиатор, схема позволяет это сделать без изолирующих прокладок, сделал бы подключение нагрузки прямо к транзисторам, удлинять провода от платы смысла нет, только управление транзисторами подвести от платы. Резисторы 10к тоже прямо на транзисторы припаять. И далее тестирование температуры радиатора. Но опять же при условии, что это оригинальные транзисторы. А для этого нужно проверить их сопротивление открытого канала под нагрузкой.

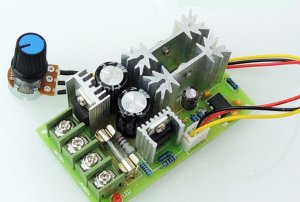

Вопрос ребром. В ШИМ устройстве на НЕ555, китайцы установили полевики RU7088R и это устройство выдерживает негрузку примерно 10-12 А. Если вынести полевые транзисторы на больший радиатор, допустим даже с обдувом, возможно ли выйти хотя бы на половину заявленных параметров полевиков? У меня нагрузка 40-45 Ампер. Или надо подобрать транзисторы другие, тогда какие?

Вы лучше начните с начала, что вы хотите, что у вас есть, чего вы хотите добиться. А то сначала вопросы по плате, потом по самокату, а толком ничего не понятно.

Ясное дело - затянутые фронты, спады, реактивная компонента импеданса нагрузки и т.д... Самый радикальный способ (проверен на личном неслабом опыте) - уменьшение частоты коммутации до десятков герц, зачем 4...5 тыс. фронтов в секунду, если мотор и при 40...50 прекрасно работает. Кстати, какая у этого изделия частота, пищит, наверное, т.е. килогерцы?

Надо учитывать переходные процессы, это же ШИМ.

Сейчас я скорее всего скажу глупость, и в меня полетят тапки, но надо же как-то подкинуть дровишек в костерок дискуссии.  Думается, что предельно допустимые параметры указываются не для предельных температур, а для принятых +25С. С ростом температуры "пределы" резко падают. Учитываем полное термическое сопротивление между наиболее нагруженным слоем кристалла и радиатором, не забываем о недопустимости эксплуатации в нескольких предельных режимах одновременно - имеем то, что имеем. Не зря же китаёзы конкретно в данной конструкции "запараллелили" полевики. И да, оригинальные полевики стоят дороже всего данного диммера.

!00% ЗА!

С другой стороны:

-Если это:

умножить на (пусть даже не на паршивые 20 А!) это:

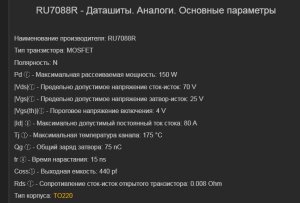

Получаем 0.008*80=0.64В. Еще раз 0.64В*80А = ну никак не это...
