Приветствую всех Самоделкиных!
Представляю вариант изготовления мини-дрели из корпуса фонарика и электронных компонентов, накопившихся после разбора различной, вышедшей из строя, аппаратуры.

Дрель будет иметь две кнопки включения:
- первая производит включение двигателя кратковременно, т.е. не фиксируется;
- вторая, фиксирующаяся, т.е. для выключения надо нажать второй раз.

Предполагаю, что вариант с двумя кнопками, будет удобен при эксплуатации мини-дрели.

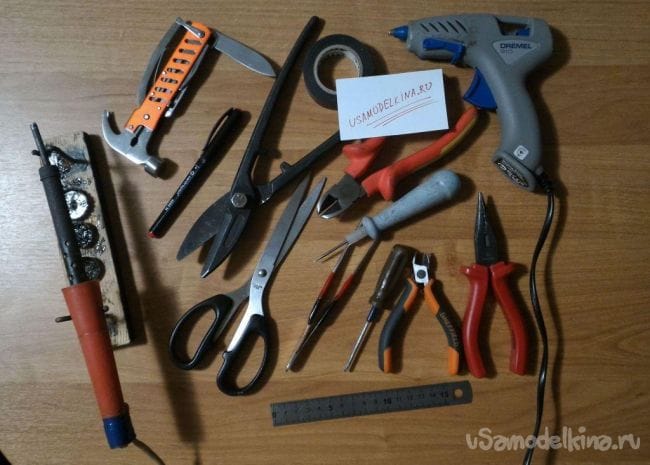

Для работы нам понадобятся инструменты:
- линейка;
- отвертка;
- кусачки;
- ножницы по металлу;
- нож;
- молоток;
- маркер;
- термопистолет;
- изолента;
- пинцет;
- шило;
- паяльник;
- ножницы.

Дрель-МИНИ из старого фонарика

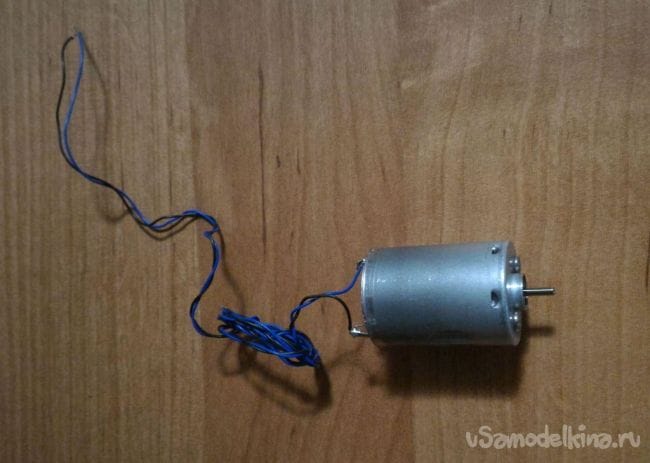

Двигатель взят от поломанного принтера, напряжение питания – 12 В, диаметр ~ 28 мм.
Дрель-МИНИ из старого фонарика

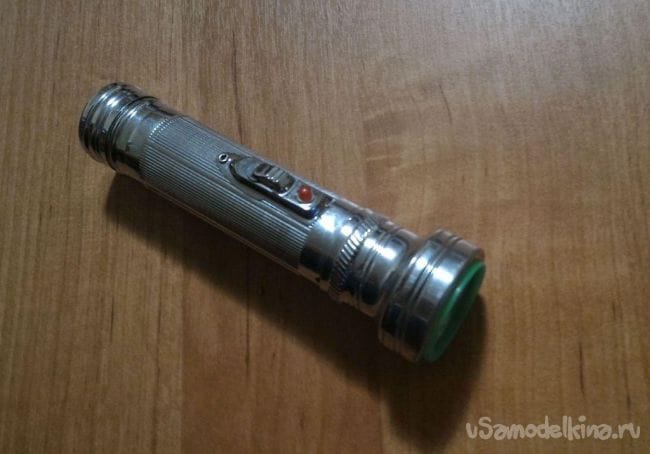

Основой поделки служит корпус металлического фонарика. Такой, наверняка, имеется у многих.
Дрель-МИНИ из старого фонарика

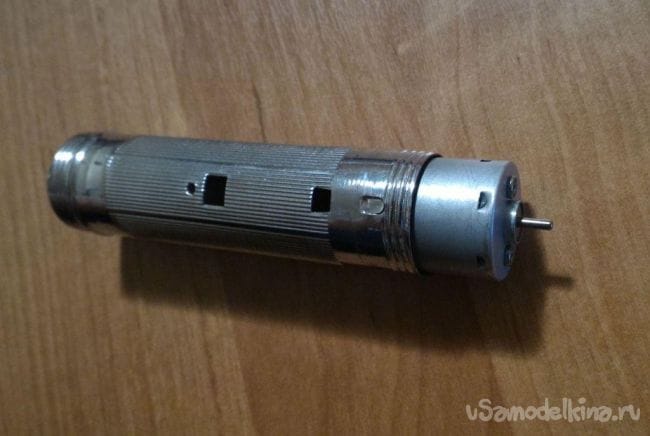

Откручиваем с фонарика отражатель, удаляем кнопку включения, примеряем двигатель – подходит идеально.
Дрель-МИНИ из старого фонарика

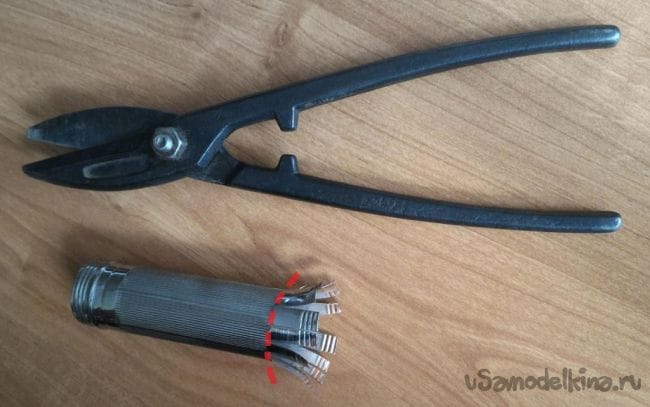

Ножницами по металлу производим надрезы корпуса (как показано на фото), причем два противоположных лепестка (далее – крепежные лепестки), используемые в дальнейшем для крепления двигателя, имеют ширину ~ 8 мм, а остальные 5 – 6 мм.
Дрель-МИНИ из старого фонарика

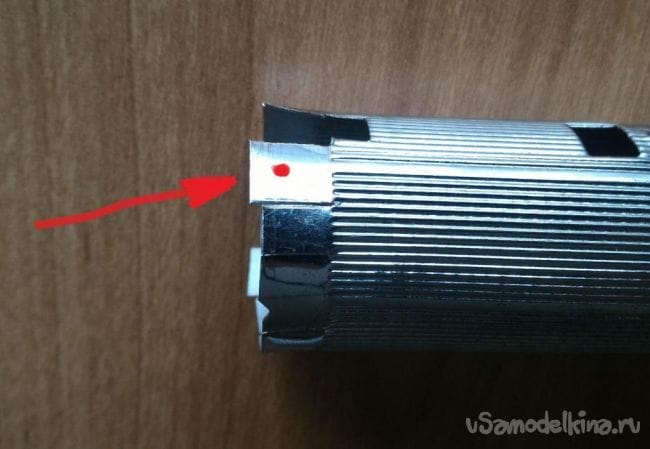

Отрезаем с лепестков резьбовые части. На крепежных лепестках размечаем места под отверстия таким образом, чтобы при сгибании лепестков отверстия находилось напротив резьбы в торце двигателя.
Дрель-МИНИ из старого фонарика

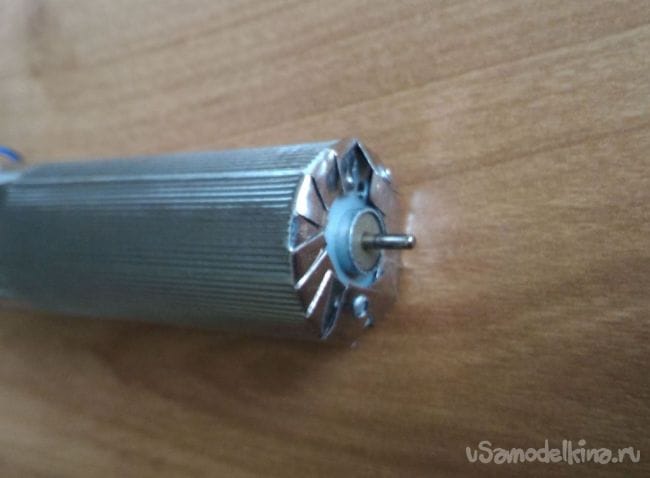

Прокалываем отверстия при помощи шила. Сгибаем все лепестки к двигателю, крепежные – в последнюю очередь.
Дрель-МИНИ из старого фонарика

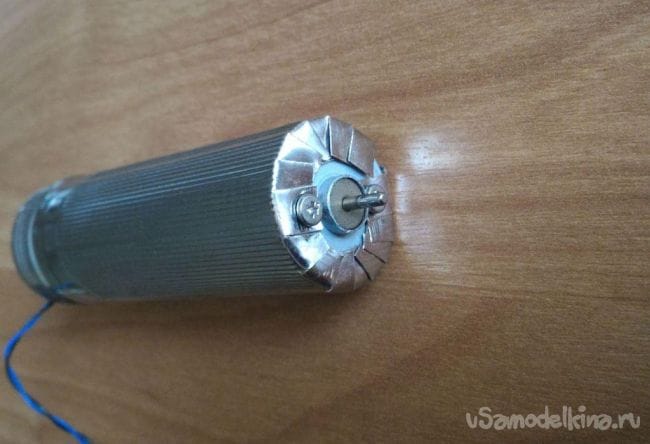

Прикручиваем крепежные лепестки к двигателю при помощи болтов.
Дрель-МИНИ из старого фонарика

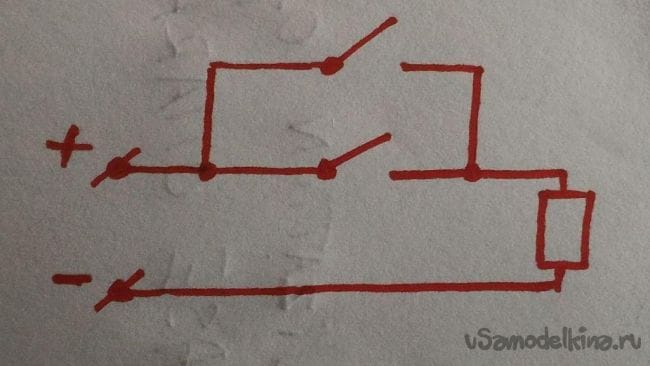

Далее, приступаем к сборке электрической начинки по ниже приведенной схеме.
Дрель-МИНИ из старого фонарика

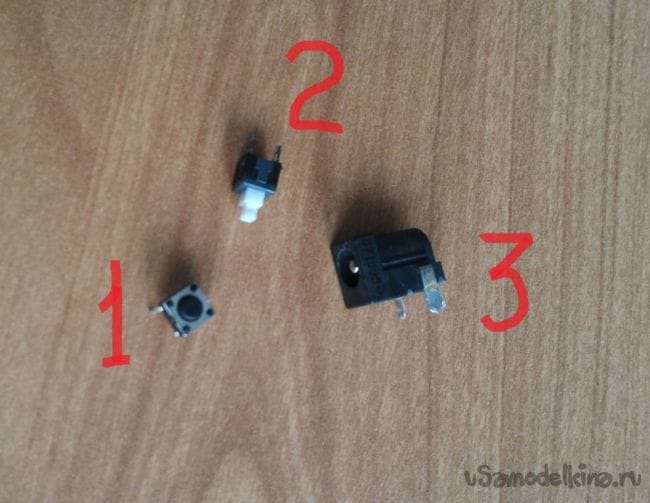

Используем элементы:
№1 – кнопка без фиксации;
№2 – кнопка с фиксацией;
№3 – разъем для штекера питания.
Дрель-МИНИ из старого фонарика

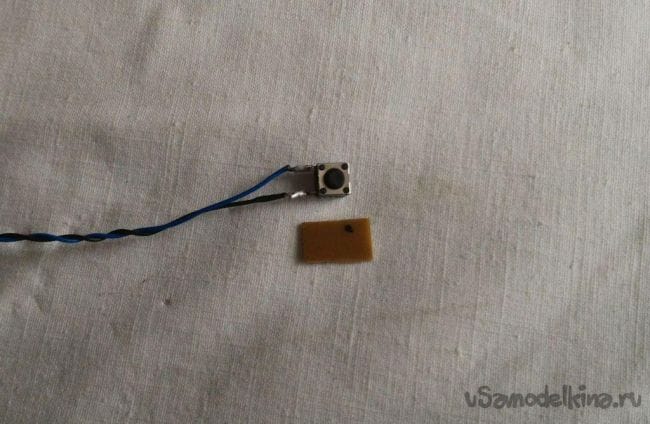

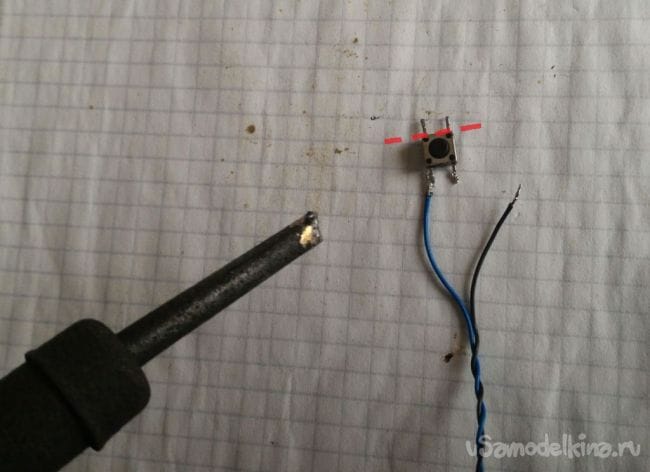

Производим пайку проводов к кнопке №1 (вторую пару контактов удаляем).
Дрель-МИНИ из старого фонарика

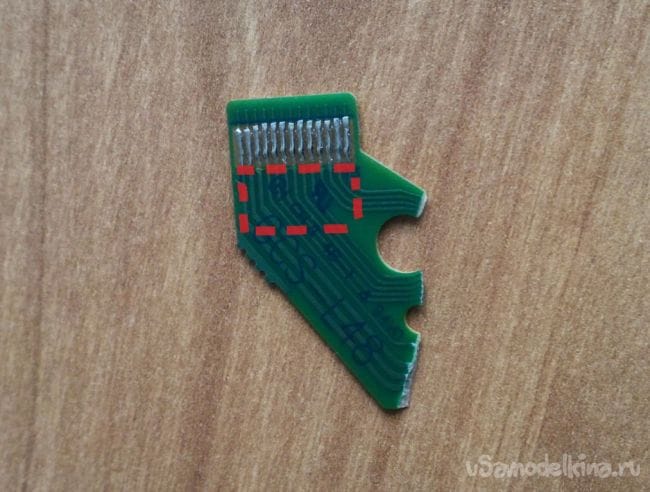

Из кусочка стеклотекстолитовой платы вырезаем прямоугольное основание для кнопки №1.
Дрель-МИНИ из старого фонарика

Дрель-МИНИ из старого фонарика

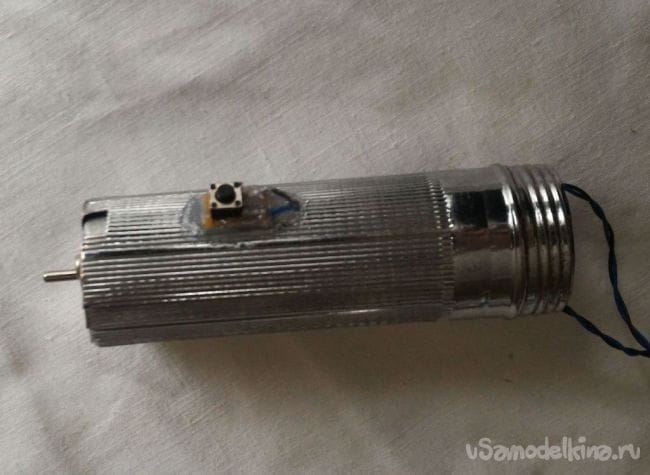

При помощи термоклея закрепляем кнопку на основании, затем на корпусе дрели, предварительно заведя провода от кнопки внутрь корпуса. Результат на фото.
Дрель-МИНИ из старого фонарика

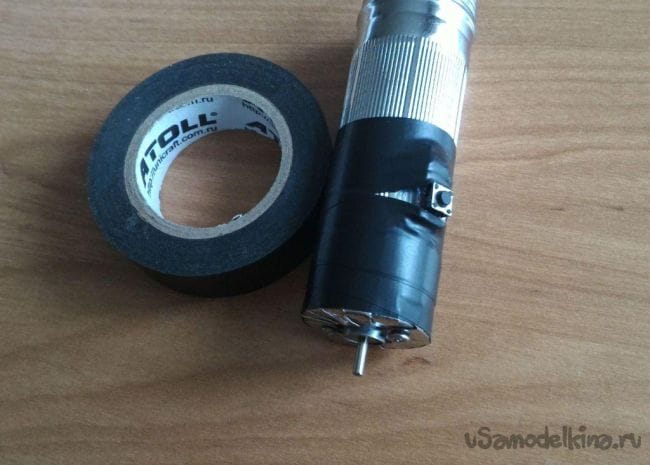

Изолентой фиксируем полученную конструкцию. При эксплуатации намотка изоленты позволит надежнее удерживать инструмент.
Дрель-МИНИ из старого фонарика

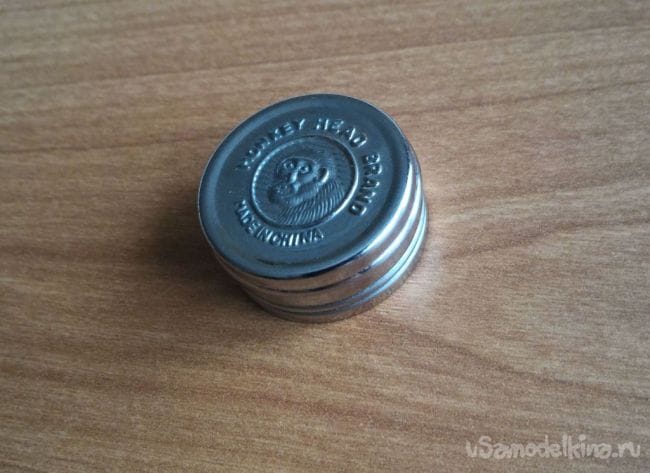

Следующий шаг – доработка штатной крышки фонаря.
Дрель-МИНИ из старого фонарика

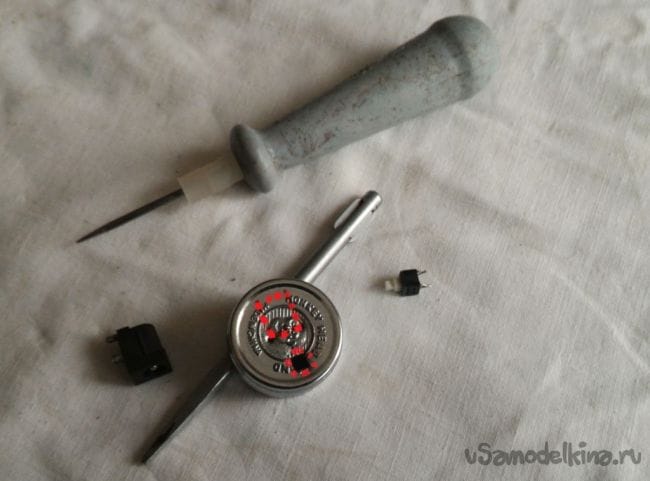

Вырезаем отверстия под элементы №2 и №3.
Дрель-МИНИ из старого фонарика

Дрель-МИНИ из старого фонарика

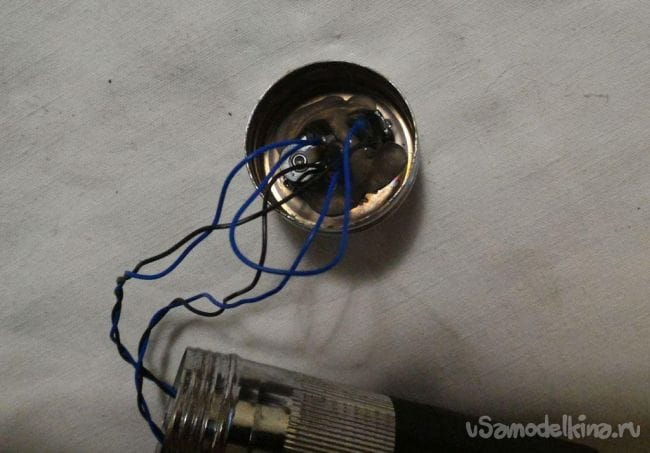

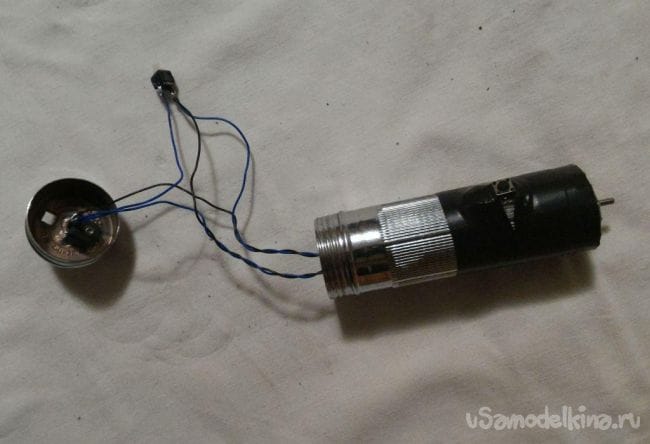

Завершаем пайку электрической начинки по выше указанной схеме.
Дрель-МИНИ из старого фонарика

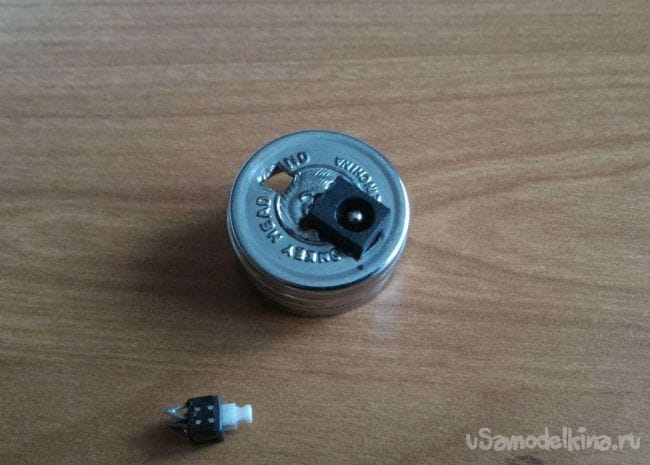

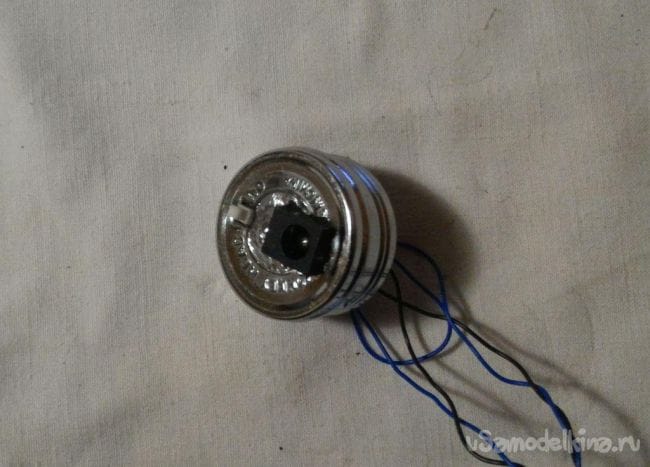

Размещаем элементы №2 и №3 в крышке и заливаем термоклеем.
Дрель-МИНИ из старого фонарика

Результат на фото.
Дрель-МИНИ из старого фонарика

Закручиваем крышку.
Дрель-МИНИ из старого фонарика

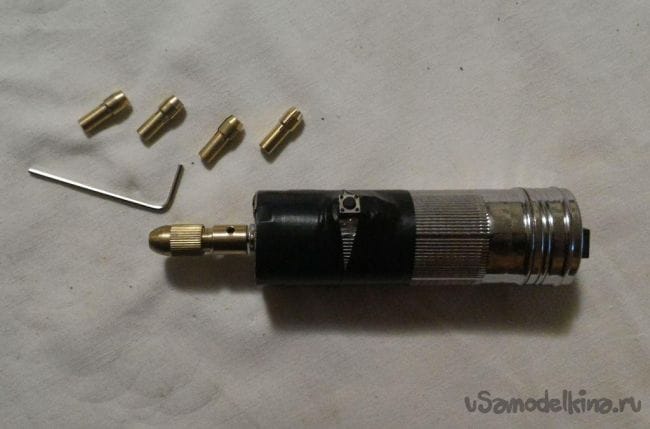

Крепим на вал двигателя цанговый патрон (заказан с AliExpress).
Дрель-МИНИ из старого фонарика

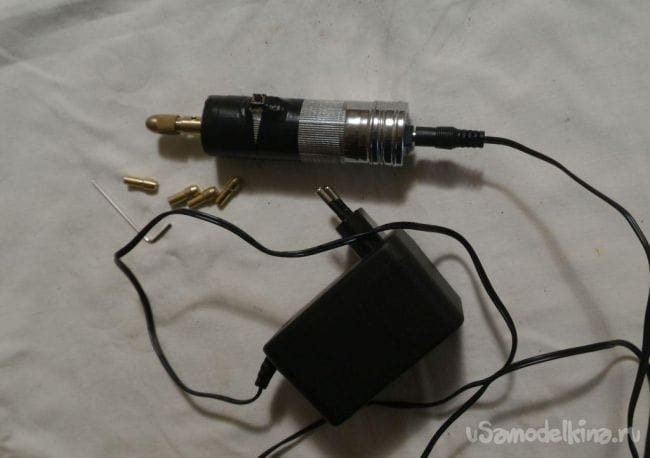

Для подачи напряжения используется блок питания на 12 В.
Вариант со штекерным разъемом питания удобен при эксплуатации и хранении инструмента.
Дрель-МИНИ из старого фонарика

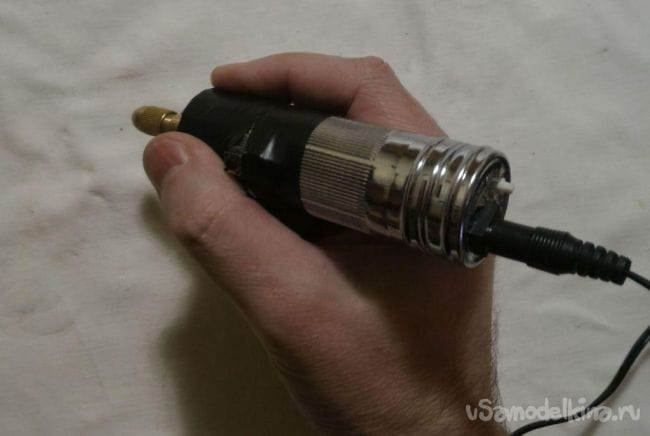

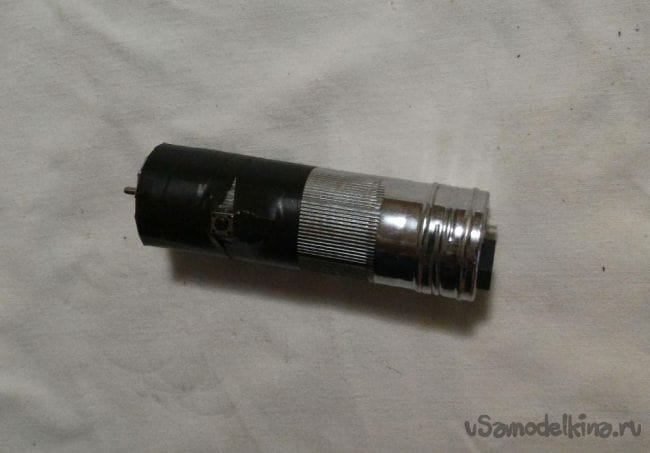

Прибор в руке лежит удобно, расположение кнопок – эргономично.
Дрель-МИНИ из старого фонарика

Инструмент применим при микро-шлифовке, микро-сверлении и прочих миниатюрных работах.скачать dle 11.1смотреть фильмы бесплатно
