Мини-дрель с китайским цанговым мини- патроном.

Мини-дрель с китайским цанговым мини-патроном


Для работы нам понадобится:
Пластмассовая водопроводная трубка,диаметром 32 мм.-20 см.и диаметром 25 мм.-6-7 см.
Небольшой электро двигатель.
Кнопка-переключатель.
Небольшой штекерный разъем.
Китайский цанговый мини-патрон.
Пару крышек от бутылок.
Клеевой пистолет.
Вот ссылка на сайт где я приобрел патрон.

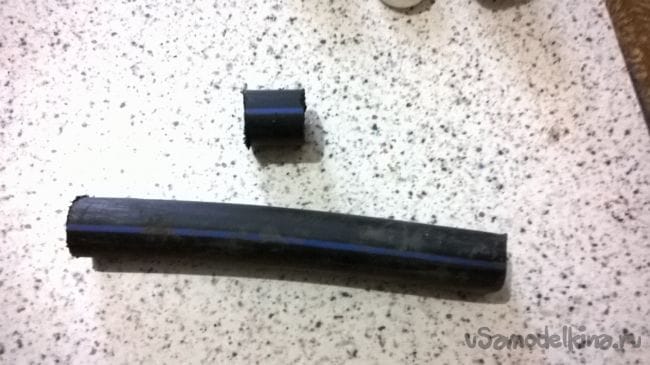

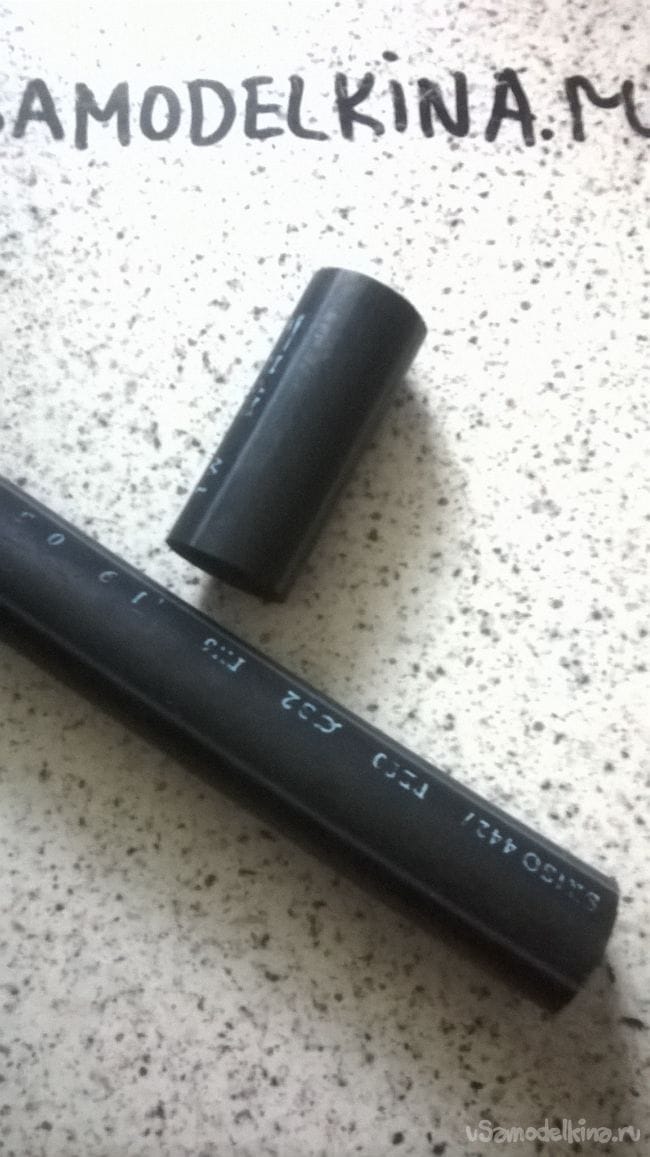

И так начнем.Для начала отрежем от трубки диаметром 32 мм. один кусок длинной 8 см. и второй длинной 10 см.
В кусок длинной 8 см. будет вставляться двигатель,и кнопка.
А второй будет самой ручкой.


Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном


Кусок для ручки спиливаем примерно градусов под 100-110.
Лучше приложить и отметить под свою руку.

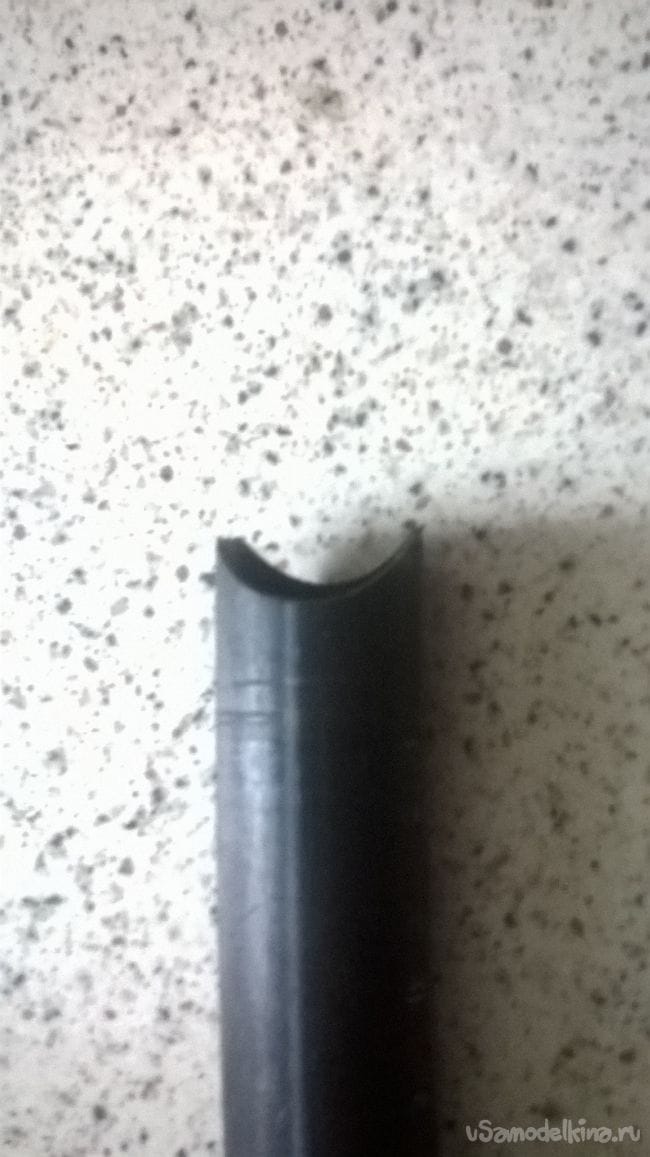

Затем сапожным ножом выбираем углубление для стыковки.


Мини-дрель с китайским цанговым мини-патроном

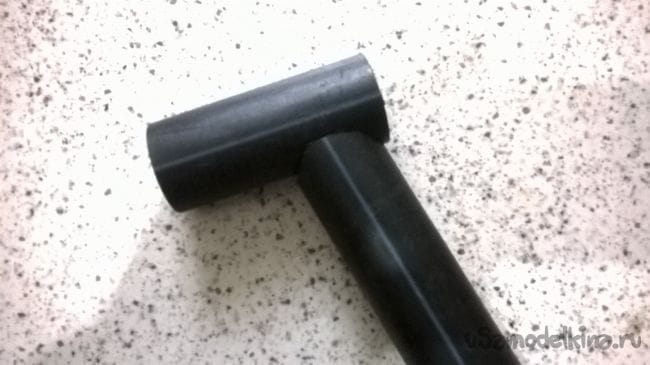

Подгоняем стык рашпилем или наждачной бумагой,стык должен быть идеальным для дальнейшего склеивания.

Мини-дрель с китайским цанговым мини-патроном

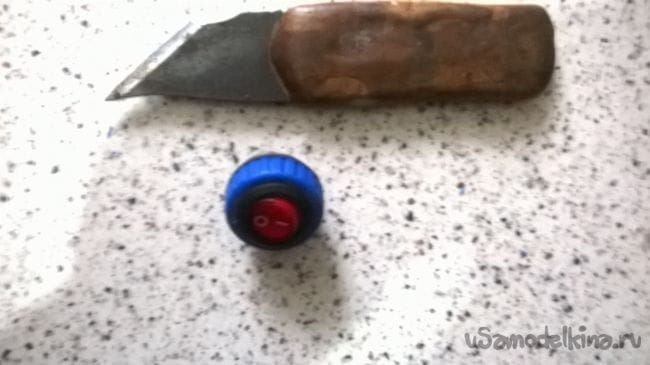

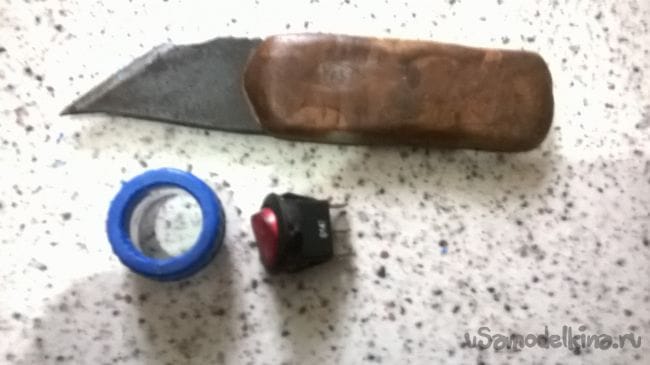

Подготовим кнопку.В крышке от бутылки,ножом делаем отверстие под имеющеюся кнопку.
В моем случае она круглая.Плотно подгоняем и проклеиваем горячим клеем.


Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном

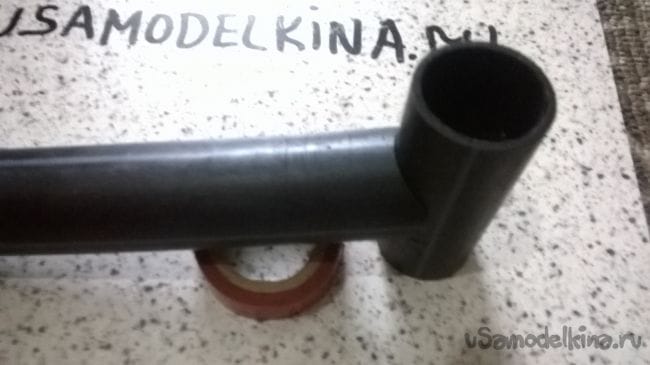

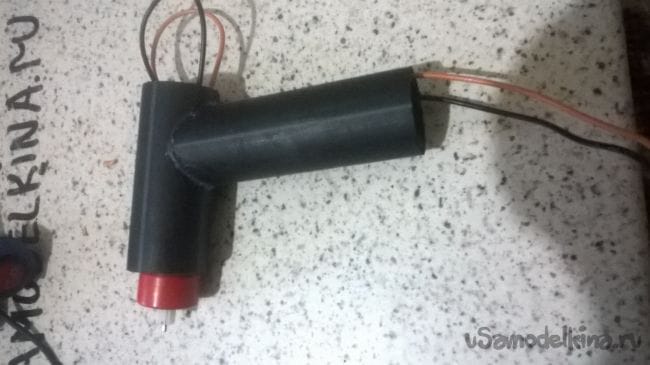

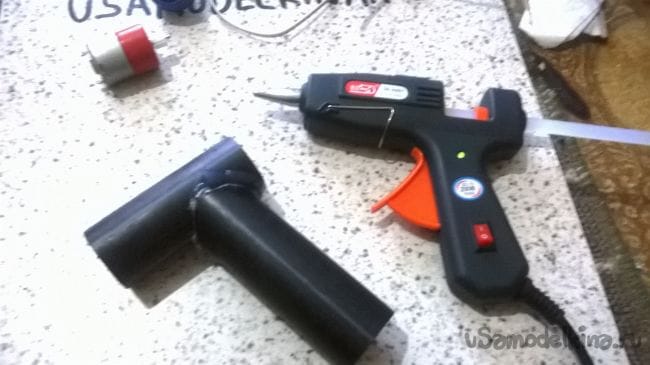

Затем приклеиваем ручку к корпусу.Незабываем проделать отверстие внутри склейки,для проводов.

Мини-дрель с китайским цанговым мини-патроном


Проклеиваем по кругу,а затем заливаем обильно клей в полость ручки.

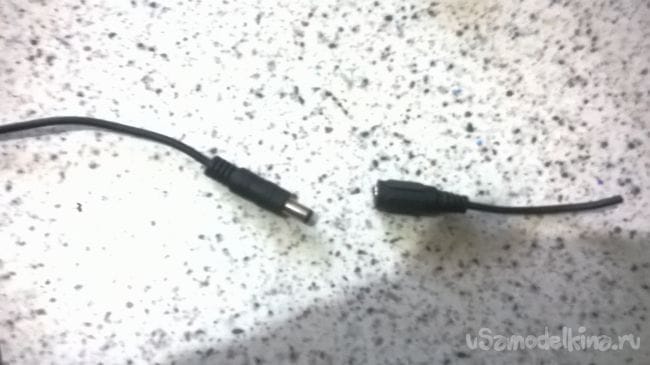

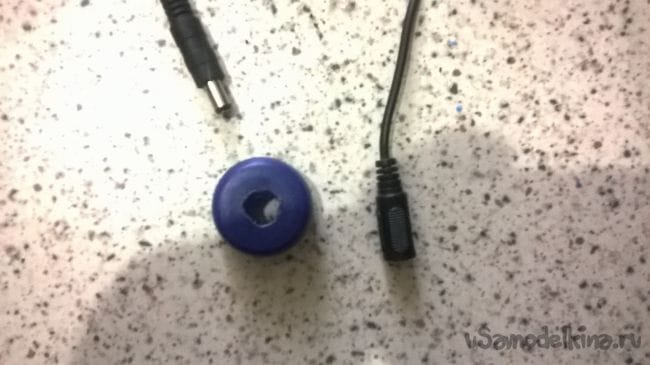

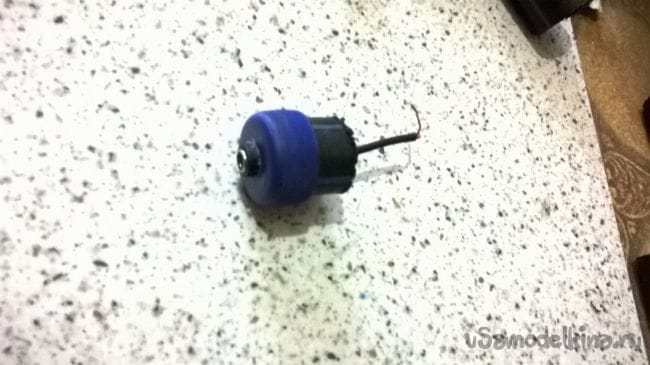

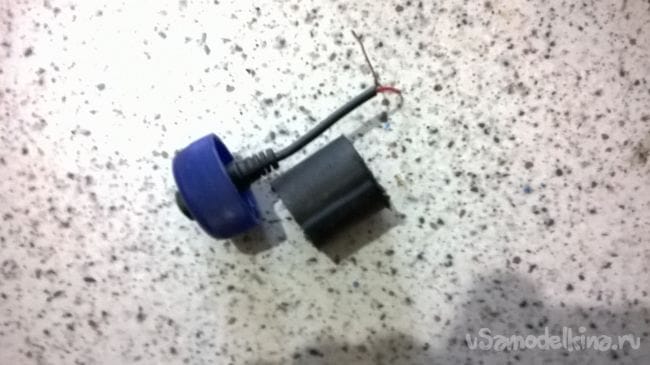

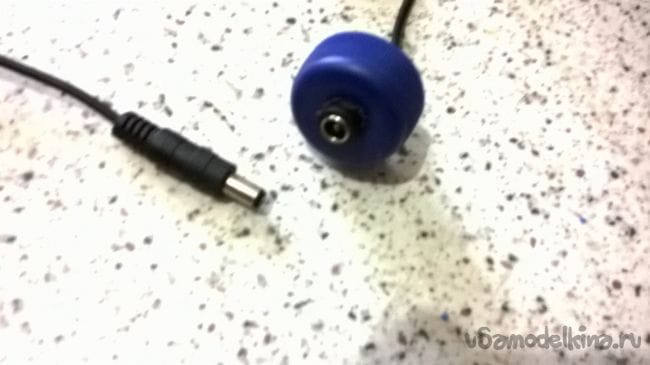

Подготавливаем заглушку для штекерного разъема.


Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном

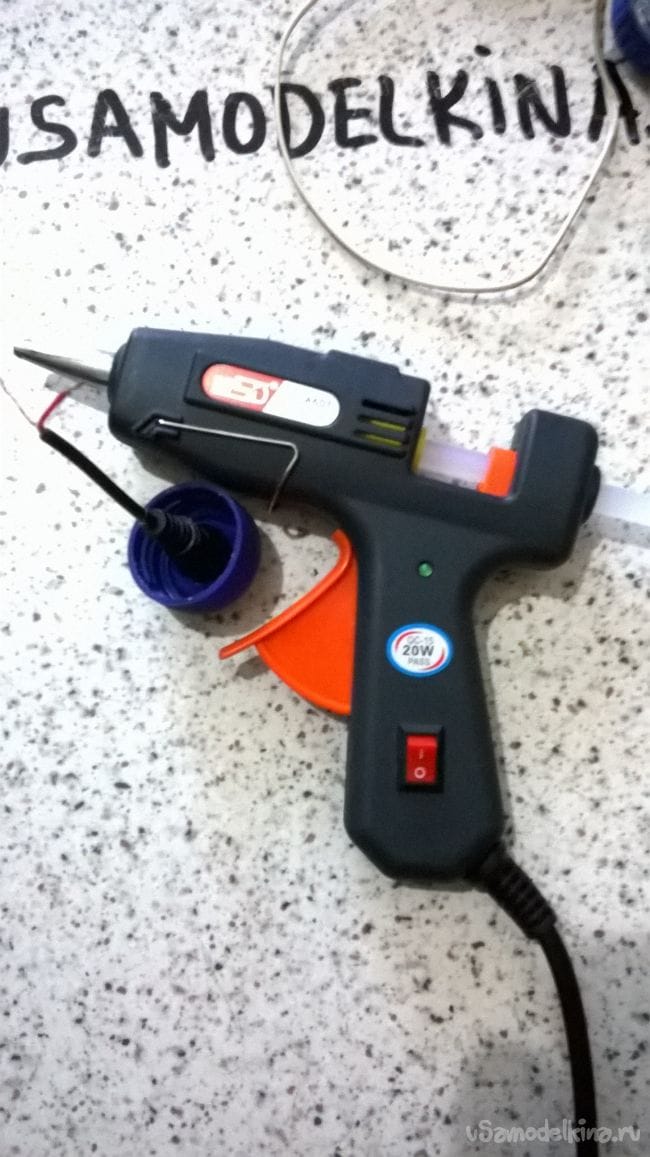

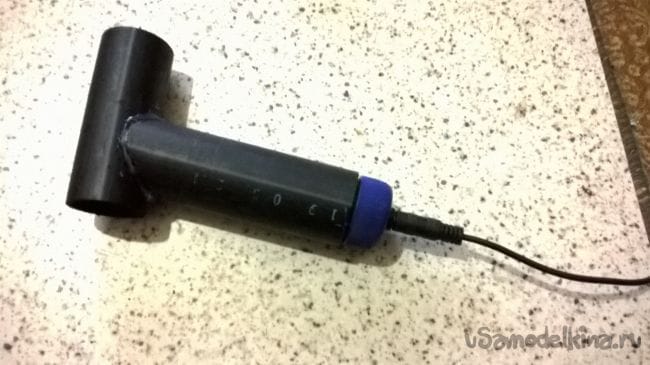

Также проклеиваем клеем.

Мини-дрель с китайским цанговым мини-патроном


Затем отрезаем из трубки диаметром 25 мм. кусок сантиметра на три.Он будет служить уплотнением для склеивания.
Его тоже хорошо проклеиваем.


Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном

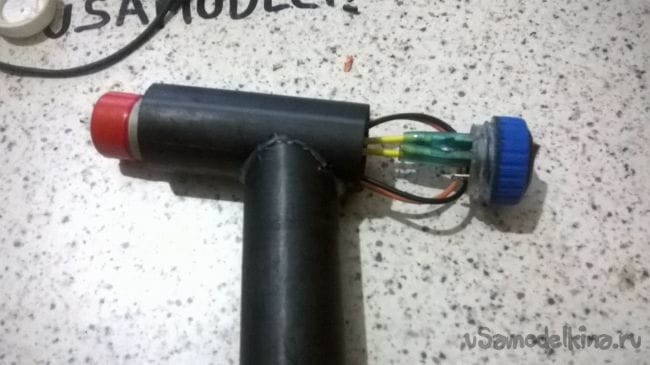

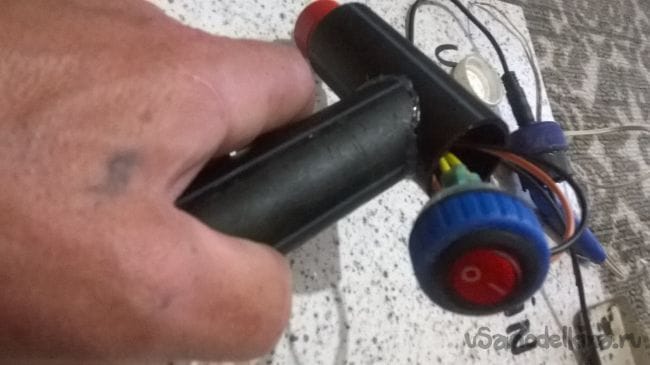

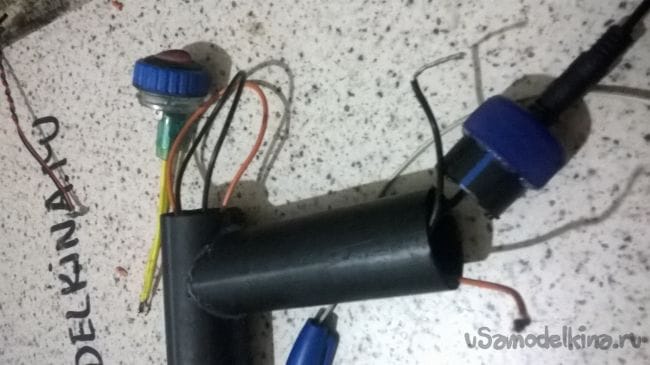

Пропаиваем всю схему (незабываем про полярность двигателя).
И начинаем потихоньку сборку.Обильно все промазывая горячим клеем.


Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном
Мини-дрель с китайским цанговым мини-патроном

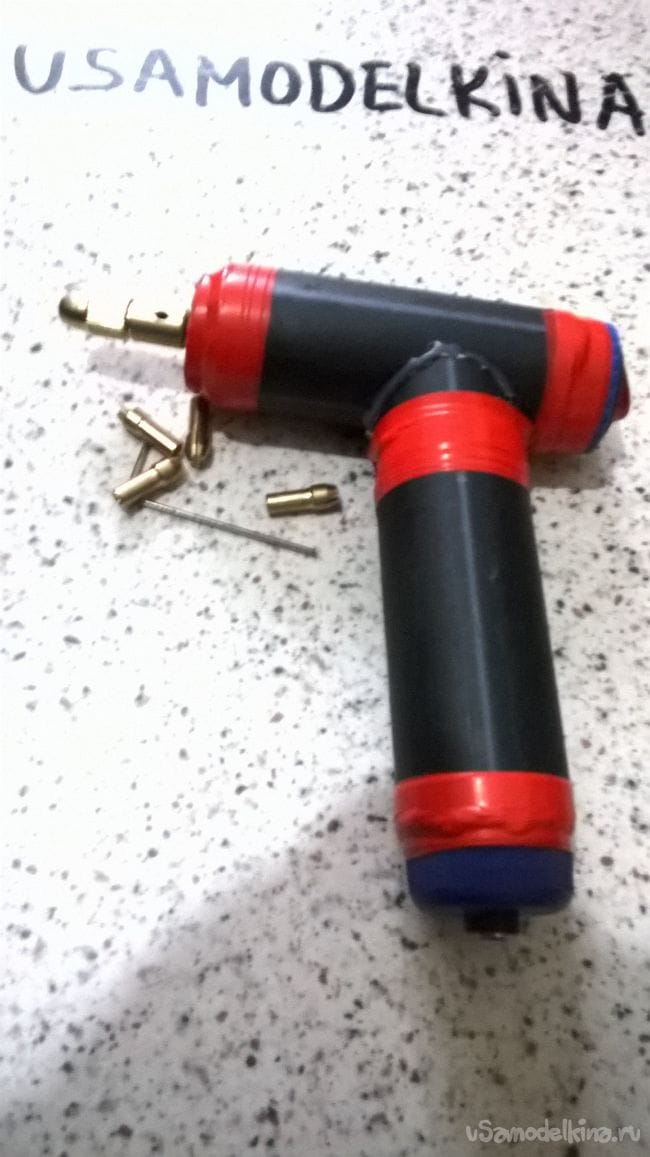

Стыки клея аккуратно срезаем ножом.А сверху на стыки я намотал изоленту для более эстетического вида.

Мини-дрель с китайским цанговым мини-патроном
